Я возлагал очень большие надежды на переходник AGP2PCI, думал, с ним буду иметь любую видяшку в PCI слоте, какую захочу. Но надежды не оправдались 100%, к сожалению. Часть материнок весьма капризна оказалась к этому, хотя часть абсолютно схавала это без проблем.

Нет, не существует никаких "PCI-версий", это всё AGP GPU. Просто на шине PCI дополнительные возможности AGP недоступны, ну и скорость пониже, вот и все отличия. Чипы на сигнальных линиях - это защита от сигнального уровня 5 вольт (преобразует в 3,3 со стороны видеочипа), т.к. все AGP чипы рассчитаны на 3,3 вольт. Если на фото V1 их нет, они наверняка там на обратной стороне платы. Со времён позднего сокет-7 и позднее шина PCI всегда оснащалась сигнальным уровнем 3,3 вольт, поэтому эта защита в 99% случаев не нужна.

--- добавлено 4 ноя 2019, предыдущее сообщение размещено: 4 ноя 2019 ---

Думаю, что встанет. Но использовать её как 98-only машину будет самым настоящим маразмом. Смысл 98 винды на такой плате только как dual boot 98+XP, или даже как 98+XP+7. Тогда TNT2 очень даже к месту придётся. В чём бесперспективность? Что конкретно это подсказывает?



Их там однако нет. В остальном - благодарю за разъяснение) Да вот, хотя бы, ссылка на фото, что было выше, там обе стороны представлены.
Sparkle nVidia Riva TNT2 Pro PCI



@Thomas Wolfe, это может означать одно из двух. Либо производитель забил, считая, что в древние 5в платы её никто устанавливать не будет, либо TNT тех времён выдерживали сигнальный уровень 5в.



Просто подумал, что ядро вин98 может не увидеть контроллеров материнки, включая даже PCI чипсетный.
Интересно, если в PCI-E стоит видео на 2 ГБ, не будет ли она мешать работать вин98? Если вин98 не увидит шину PCI-E (в силу отсутствия в вин98 поддержки), то большая видюха не должна мешать. Если при этом обычная шина PCI и устройства на ней будут видны, то никто не запрещает юзать на той же материнке ТNТ2 на PCI шине.
По поводу чипов, преобразующих логические уровни шины к 3,3 В. Нет на плате никаких больше чипов, кроме GPU, памяти и биоса. Есть ещё два силовых элемента. Один из них (ближе к планке) похож на транзистор, а второй - типичный стабилизатор на 3,3 В (3,3 нанесено на корпус). Сзади платы - только дорожки под краской, ни одного элемента.



@2Rain, да какой там "мешать"? 98-я умеет до 8 или до 10 видеоадаптеров штатно! Просто главный адаптер PCI через биос, и вперёд! Карта PCI-E просто будет висеть без дров как Стандартный адаптер PCI (VGA) и не будет выдавать картинку.

По поводу этой карты: раз уж преобразователей нет, то в какой-нибудь сокет-5 плате она сгорит при включении с большой долей вероятности. В платах сокет-7 так, 50/50. А в слот-1/слот-А и во всё более позднее её уже можно пихать безбоязненно. Стабилизатор питания 3,3 - значит, чип требует линию питания 3,3, слот с правым ключом выдаёт питание только по линии 5, поэтому, видать, этот стабилизатор и поставили.



У меня x800gt 128MB чисто PCIE без всяких мостов сейчас нормально работает под 98SE

--- добавлено 4 ноя 2019, предыдущее сообщение размещено: 4 ноя 2019 ---

Карта типа такой
128Mb <PCI-E> DDR Sapphire <RADEON X800GT> (OEM) 256bit D-Sub+DVI+TV Out — купить, цена и характеристики, отзывы

Единственная с ней проблема - аццкий кулер, который сначала работает вроде бы как тихо, но через некоторое время после загрузки раскручивается на максимальные обороты. СО полностью разобрал и почистил, термопасту поменял (хотя в этом и не было особой необходимости), ничего не помогает. Может ей как-нибудь даунклок сделать? Софтовое управление питанием уже у них было?



Может, проще СО поменять?

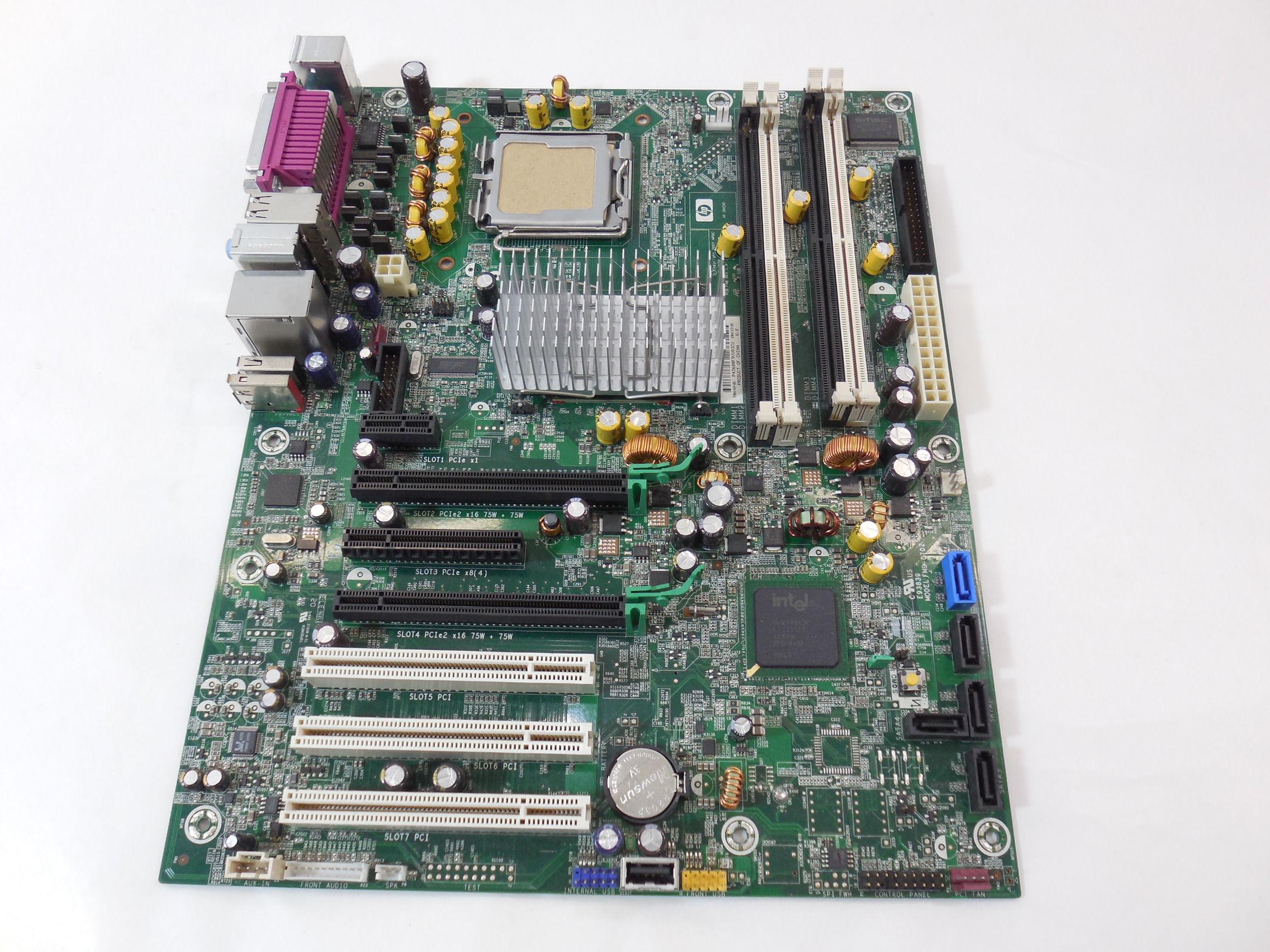

@radical1010, ну хорошо, допустим, pcie x800 будет работать в любой 775/am2/am3 матери в среде 9х как своя родная. Но это хорошо, если есть второй PCIEx16 для установки видюшки под XP/7. А если PCIEx16 у матери только один?



Китайцы не имеют проблем с тем, чтобы собрать нечто "не совсем совместимое вплоть до дыма и пламени". Особенно стоит обратить внимание, что вариант без чипов имеет не универсальный разъём.



Верно подмечено.

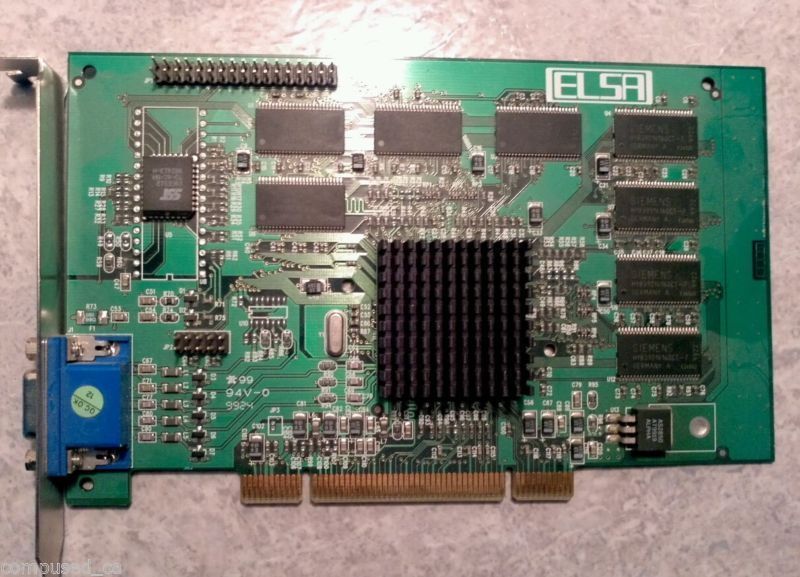

Имеется вот такая TNT2 m64 PCI


Работает даже на 486.



https://www.diodes.com/assets/Datasheets/PI5C16211.pdf
Это 24-х битные переключатели шины. Вижу, что 1B3 левого чипа соединён с Address17 слота. 1B4 правого с Address3 слота.
Вообщем, это совсем не похоже на преобразование сигнальных уровней. Это даже не драйвер шины и не повторитель. В каждом чипе 2 группы по 12 входов и выходов и по одному управляющему входу на группу. Если на управляющем входе ноль, то входы группы соединены с выходами, если единица - разъединены. Часть выходов явно заведена на адресные пины слота. Без ковыряний мультиметром я больше сказать не могу.

--- добавлено 4 ноя 2019, предыдущее сообщение размещено: 4 ноя 2019 ---

ЗЫ. На правом чипе управляющие входы обеих групп работают вместе и, как мне кажется, заведены на землю (т.е. входы всегда соеденены с выходами, чип по сути не нужен). На левом чипе группы вроде бы работают независимо.

ЗЗЫ. В левом чипе одна группа, как мне кажется, тоже заведена на землю и пол чипа по сути тоже не нужно, так как изображает из себя замкнутые перемычки, а вот пол чипа замкнуто/разомкнуто в зависимости от уровня на пине B35 - Initiator Ready. Хотя там на этой дорожке 2 переходных отверстия и возможно разное...



А у меня их два
И еще х8 до кучи без задней стенки



С другой стороны, TNT PCI имеют вполне себе универсальный разъем, но не имеют упомянутых преобразователей.

--- добавлено 4 ноя 2019, предыдущее сообщение размещено: 4 ноя 2019 ---

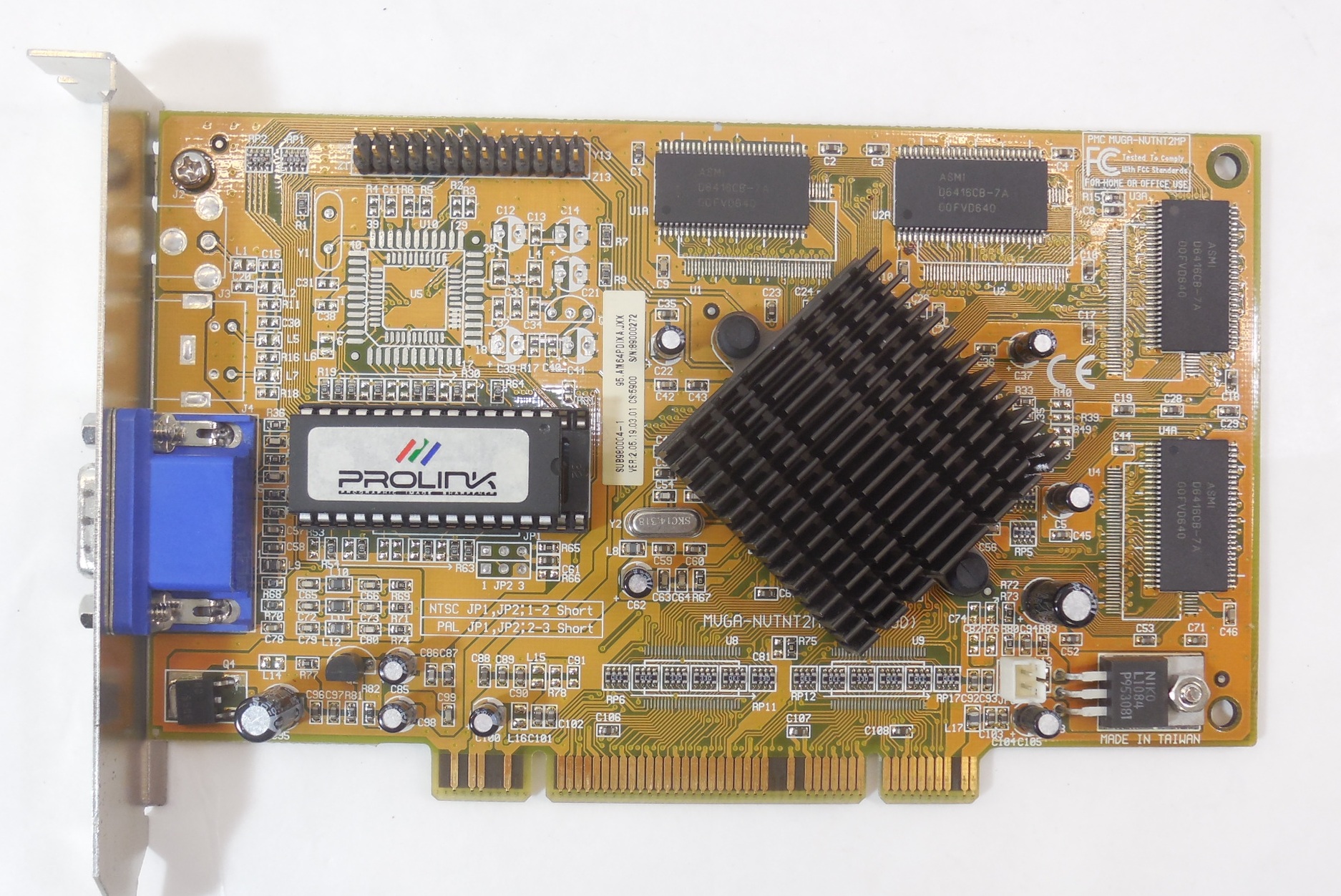

Если посмотреть на такое чудо, наличествующее у меня (Prolink Nicobar MVGA NVTNT2MP), то можно предположить, что преобразователи могут быть заменены некоторым количеством фильтрующих smd.



Это резисторные сборки по 33 Ом. Пассиваня нагрузка, стоят последовательно в разрыве линии и паралельно площадкам 24-х битного переключателя шины. Не управляемые. По идее они аналогичны установке чипов с выставлением управляющих входов в Low.
В даташите переключателей указано: "5Ω switch connects inputs to outputs".

Превращают ли они сигнальные уровни +5В в +3.3В? Не похоже. Потому как добавленное сопротивление резисторных сборок не соответствует сопротивлению вход-выход переключателей. Возможно, переключателями реализуются какие-то моменты совместимомсти. А вариант без переключателей лишён этого, но приходится ставить резисторные сборки для согласования из-за особенностей запроектированной под переключатели PCB.

Это всё было гадание с моей стороны. Опыта и понимания у меня мало.



Вот если бы была готовая подходящая CO, то поменял бы сразу.
Но готовой нет, покупать дороже в разы этой карты или колхозить из кулеров S370 не очень хочется.
Там радиатор родной из медной пластины с ребрами, неужели так оно штатно греется? При том, что GT бюджетная карта из 800й серии.
У меня был когда-то опыт успешного усмирения сапфировских же HD3850 и HD3650 путем правки биоса на предмет даунклокинга и снижения оборотов в простое (а 3650 я еще разогнал динамически под нагрузкой). Просто я не в курсе, в х800 уже было подобное управление или нет.



Ну так охлаждение же справляется, а что шумно — так это проблемы индейцев.
У неё TDP 40 ватт, что в общем-то не так уж и мало.



Имеется снимок в более высоком разрешении PCI Riva TNT2 m64 - увеличение памяти? (С 16Мб до... ?) - Страница 5 - Полигон призраков



Имхо, из логичного могу придумать только это - ключи стоят на шине +3,3 В и организуют питание цепей +3,3 В от разъёма PCI, а не от стабилизатора +5 В -> +3,3 В. Если эти самые +3,3 В в разъёме PCI присутствуют, а не были сэкономлены.
