FAQ в помощь строителю "ретрокомпьютера"

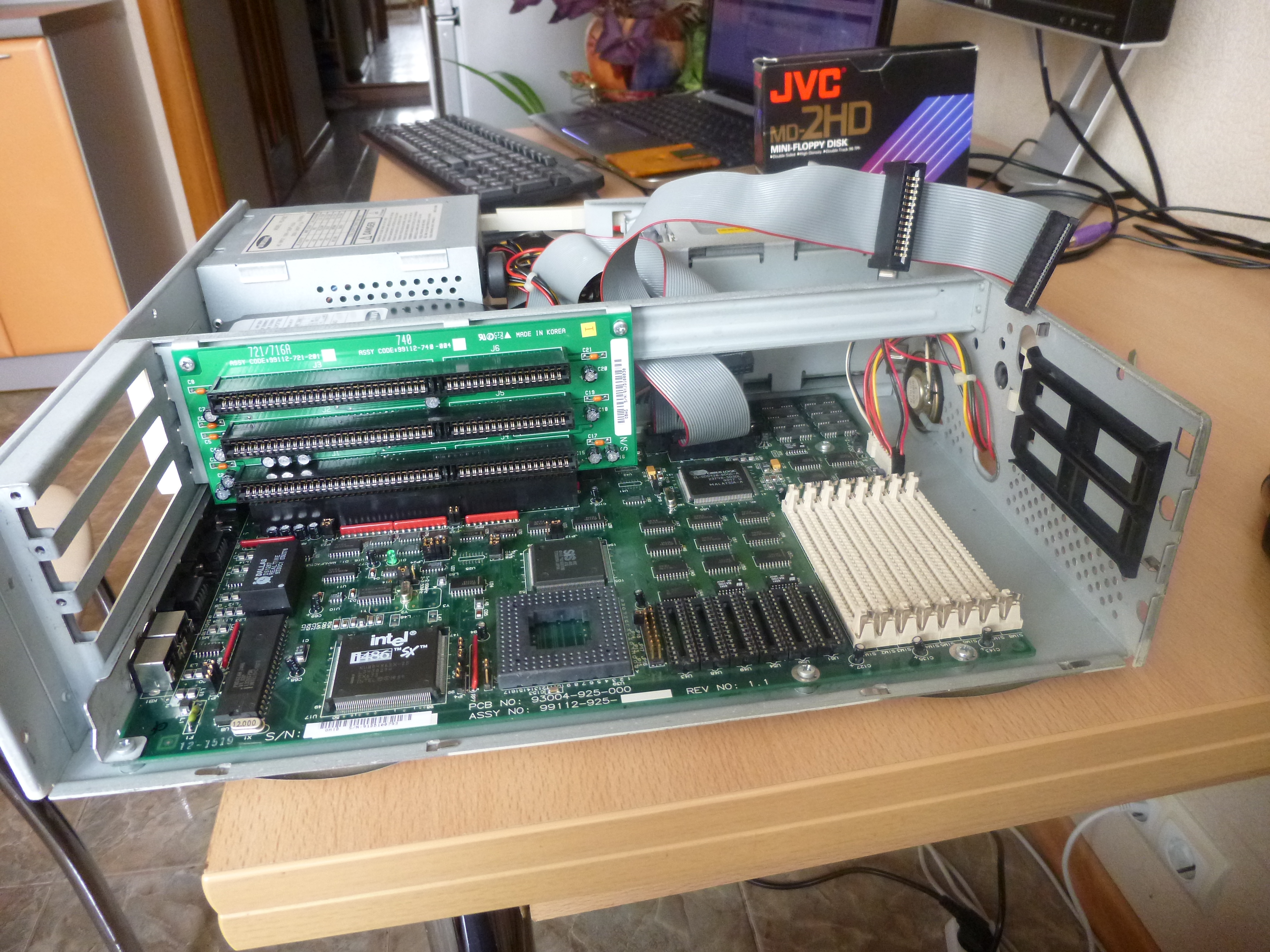

Просветите кто-нибудь по 486 материнке, установленной в Samsung Deskmaster 486S/25Q.



1) Гнездо справа от процессора - продавец говорил, что устанавливал туда 486DX2-66 и даже 486DX4-100 и они работали. Джампер слева от гнезда якобы переключает между встроенным и установленным процессором. Там поодаль еще есть джампер, у которого две позиции: 50 MHz и 66 MHz.

Один коллекционер процессоров сказал, глядя на это фото, что это 169-пиновый Socket 1 с напряжением 5 вольт, и что обычные процессоры там сгорят, а подойдут только 486 Overdrive.

Overdrive покупать бы не очень хотелось, т.к. они дороже обычных раз в 10-15.

2) Что это за сокеты между гнездом процессора и слотами для памяти?

3) Что это за подозрительный шлейф, выглядит точь-в-точь как 3.5"/5.25" FDD, но более узкий (процентов на 20) и ни к чему не подключен?

4) На плате распаяно 4 Mb памяти + есть 8 слотов для 30-пиновых SIMM. У меня есть 1-мегабайтные модули, других нет. Стоит ли искать, или 12 Мб хватит за глаза?

5) Т.к. единственный IDE-разъем на материнке планирую использовать под CF-карту, CD-ROM остается подключить только к звуковухе. В принципе можно купить SCSI CD-ROM и SCSI же звуковую, но это будет дорого. Имеет ли какие-то преимущества SCSI CD-ROM в данной системе, или проще забить и использовать IDE?

6) Какие 486-процессоры можно спокойно использовать без кулеров (а желательно и без радиаторов)? Места над гнездом мало из-за ISA-карты, которая будет торчать из райзера.



Прикладное? Три слота ИСА, правда полноразмерные карты можно воткнуть только в два. Далее, имею машину в которую могу поставить проц начиная от Р100, кончая моим К6-3+. Вообще, в идеале, конечно надо искать персловутый ASUS p5a на Аладдине, ставить в него К6, ТНТ2 или Rage128Pro, две вуды, и вортекс с АВЕ32. Вот это будет универсальная машина в моем понимании. Про слот1 можете мне не говорить - у меня есть и Abit BF6 и ASUS P2B-B. Зачем я тогда долго искал К6-3+, если пересяду на Интел. Тем более на интеле машина уже есть. Я ж целеноправлено хотел систему именно на АМД.

---------- Сообщение добавлено в 21:18 ---------- Предыдущее сообщение размещено в 21:12 ----------

PC-Partner кстати по сути ОЕМ сборщик. У него и бренды тоже собирались.
С Зидой дело не имел, но старожилы плюются и крестятся при одном ее упоминании)))
А по Лакистару, их же Формоза собирала? Так вот рев.2 была очень глючной, так по крайней мере говорят в интернетах. А вот рев.4, даже на ихбт отметили:
http://www.ixbt.com/mainboard/faq/ls5mvp3v4.shtml
Но конструктивные недочеты конечно же есть.



По поводу 5в могу сказать, что dx2-66 совершенно спокой работает на этой напруге и даже без радиатора. На 3.3 без радиатора работает спокойно dx2-80. Пустые кроватки это под кэш



Такое бывает.

ЕМНИП вольтаж с сокетом не связан. Но скорее всего мать только 5v.

Это кэш.

Ищи мануал. Все что угодно, порт принтера, передняя панель, свой формат флопов...

Хватит. Более того, 486 без vlb/pci будет тормозом, я не вижу смысла вообще с ним возиться.

Без куллеров были только sx/dx. Начиная с dx2 уже все с куллерами. Ну или overdrive были еще холодные.
Вот тут на фото amd/ciryx процессоров есть надпись heatsink and fun required.
http://www.cpumuseum.com/Show.php?Family=80486

---------- Сообщение добавлено в 19:26 ---------- Предыдущее сообщение размещено в 19:25 ----------

Если мать умеет 3v. На 5v должен погореть (ну или работать на износ).



Я говорю о том, что совершенно точно знаю. С мамками на 3.3 в есть прикол. Если ставишь процессор неправильно, то сгорает контроллер питания на плате и остается только 5 в, проц совершенно норм работает, греется сильнее, если включаешь снова проц неправильно, проц красиво раскалывается

Это еще с 94-95 г известно. Как только эти мамки массово пошли



UPD: На сколько я понял, у того же AMD были dx2-66/80 на 5v.
http://www.cpu-museum.de/?m=AMD&f=Am486 (без индекса 3v которые)



Неправильно - это как?



ключ в другую сторону



Geryon, неправильно - это кверхногами. Или как угодно. Главное - упихать толкушкой для картошки или молотком, что бы ножки не торчали. Люди это умели. Не проще ли найти мануал по матери ?

Вот, кстати, фотки такого же в сборе. И внутри.
http://molotok.ru/brand-name-sistemnik-samsung-deskmaster-486s-25q-i3288275515.html



Не могу найти, попадаются одни ссылки на левые сайты, где файл качается битый или продается за 25-40$ (да и то это наверняка развод, а никакого мануала нет). Может, не там ищу?

Это он и есть!

---------- Сообщение добавлено в 20:37 ---------- Предыдущее сообщение размещено в 20:32 ----------

Почему так? Если из-за видеокарты, то там встроенная CL5428. Продавец писал, что VLB, но я не уверен, что это так, а проверить на производительность хотя бы запуском каких-нибудь Heroes 2 не могу, т.к. без батарейки винт не определяется. Жду DALLAS-ы из Китая.

На некоторых моделях Am486DX4-100 написано heatsink and fan required, на некоторых - только heatsink required. На Intel 486DX4-100 ничего не написано, но подозреваю, что это совсем не означает, будто радиатор не нужен.



Нет, надо так: это гнёзда для кеши


zx-c64, чёрт, так обидно, я когда проц неправильно вставил, думал, он тоже сгорел... Оказывается, можно было его ещё расколоть! Чёрт, ну так обидно...

---------- Сообщение добавлено в 20:44 ---------- Предыдущее сообщение размещено в 20:39 ----------

Я даже неуверен, что у тех интелов была защита от перегрева.

А-а-а-а... ты столько потерял!!! Совершенно космические железки были: там тебе и сокет-7 и слот-1 на одной плате и разные типы памяти и чего тока не было... Самое яркое воспоминание, это как мать уходит в бесконечный ресет, когда батарейка садится. Причём смена батарейки не поможет, нужно замкнуть какие-то контакты или на клавиатуре что-то зажать при включении, чтобы выйти из ресета... кошмар же был..



О, там на борту CL5428. Ну, тогда в принципе, если и ide и video на мамке, оно наверняка на vlb. Тогда пофиг, что остальное на isa.
Менее гибкий, конечно, но жить можно. Думаю до dx2-66 туда вполне можно упихать.

---------- Сообщение добавлено в 22:47 ---------- Предыдущее сообщение размещено в 22:42 ----------

Интелы никогда ничего не писали. Но в целом все, что больше dx2-66 требовало куллер.
Да, сам запускал какой-то 486 без куллера и он в кладовке отработал года два роутером, но если мы говорим о старых машинах и нормальной, не экстремальной, работе, то надо максимально обезопасить все что можно, железо и так уже пожилое.



Однажды вставил, перевернув на 180° (а потому что нечего подходить к технике, будучи даже слегка навеселе). Слегка расплавился сокет, в остальном никаких последствий ни для материнки, ни для процессора не было.

У меня был AMD DX2-66, некоторое время работал без радиатора(!). А вообще лучше найти здоровый радиатор, ну или сваять самому, для любого 486 будет вполне достаточно (собственно, не редкость брендовые пентиумы с пассивным охлаждением).



Я наблюдал пассивные радиаторы и в серверах на п3-п4, только за счет куллеров на бп или корпусе работающих. Но какое это имеет отношение к старым компам? Да, много что будет жить без куллера, но зачем такой изврат, если оно имеет шанс сгореть? Не лучше ли старой технике обеспечить максимально комфортный режим?



У меня лично на PMMX-200 стоит только радиатор, и никаких кулеров там рядом вообще нет. Думаю, инженерам Compaq было виднее.



Все Intel после пентиума (486?) имеют защиту от перегрева. Вот у AMD ситуация похуже: там вплоть до Атлона, по-моему, защиты не было.



Обнаружил (внезапно!) в своих закромах еще одну материнку для Сокет7 - Acorp 5ali61 на чипсете Aladdin5+(M1542 + M1543C-B1). Знаю, слышал, что укроп он и в африке укроп, мол, можно смело в один ряд с Зидой ставить. Но что касаемо конкретной платы. была у кого? Много глюков?



Была у меня такая, первой ревизии. Глюк был только с AGP (категорически висла с любой видеокартой на AGP 2x, приходилось принудительно включать в их драйверах 1х, тогда работала), больше глюков не было. У вас судя по маркировке ревизия более свежая, там этот глюк пофиксили, плюс южник посвежей поставили (UDMA66 скорость HDD будет, в первой ревизии было только UDMA33).

Года 2 я на ней сидел (до декабря 2001), нормальная мать, у меня на ней K6-2 266 на 400 (100*4) пахал (по FPU не впечатлял, на уровне P200MMX).
Offtop

Потом перепрыгнул на Chaintech 6ATM4 + Селерон 800 (133 * 8 = 1064 мГц) вот это уже был рывок в плане скорости.



Надо будет LuckyStar на нее как нибудь поменять. Слышал, что АЛи чипсет по скорости работы с памятью существенно обгоняет ВИА. В любом случае, круче АЛи 5+ для Сокет7 ничего уже и не было.
Вот только, что за му*ак из проектировщиков этой платы, расположил USB-пины на противоположном от ДИН-разъема конце материнки. И причем между двумя ИСА-слотами. Как будто место мало им было!



Мда.. Мои надежды на AMD K6-III+ в пассиве рухнули, несмотря на то, что его номинальное напряжение всего 1,6в. Подстава оказалась со стороны материнки - минимум она может выдать 2.0в. В следствии чего проц, дико греется. Я конечно же мануалы покурил, и про 2 вольта знал, но надежда все таки оставалась .Радиатор горячий, палец не терпит. А вот тот же 233ММХ однако спокойно работал без кулера.
Вышеупомянутый Акорп же минимум может выдать 2.1в. Не сгорит ли мой драгоценный К6?
