Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Лучше не надо,а то у меня то же вырвется. 4tb уже как года 3 в HP GEN 8 работают



Куда тебе столько терабайт? Поделись )))



Файлопомойка не знает границ...



Это точно,надо еще помнить о резервных копиях.

Поэтому @Gil , буду пальцы кидать по объемам исторических.
(Кстати почем нынче 4tb ? , хочу сравнить с ценами три года назад)

Не у каждого есть такое в хозяйстве.
Использую часто. Речь идет о стримерах.
Активно использую LTO-4, много касет LTO-3. Мечтаю в собственность получить LTO-6 или LTO-7, но это пока мечты.

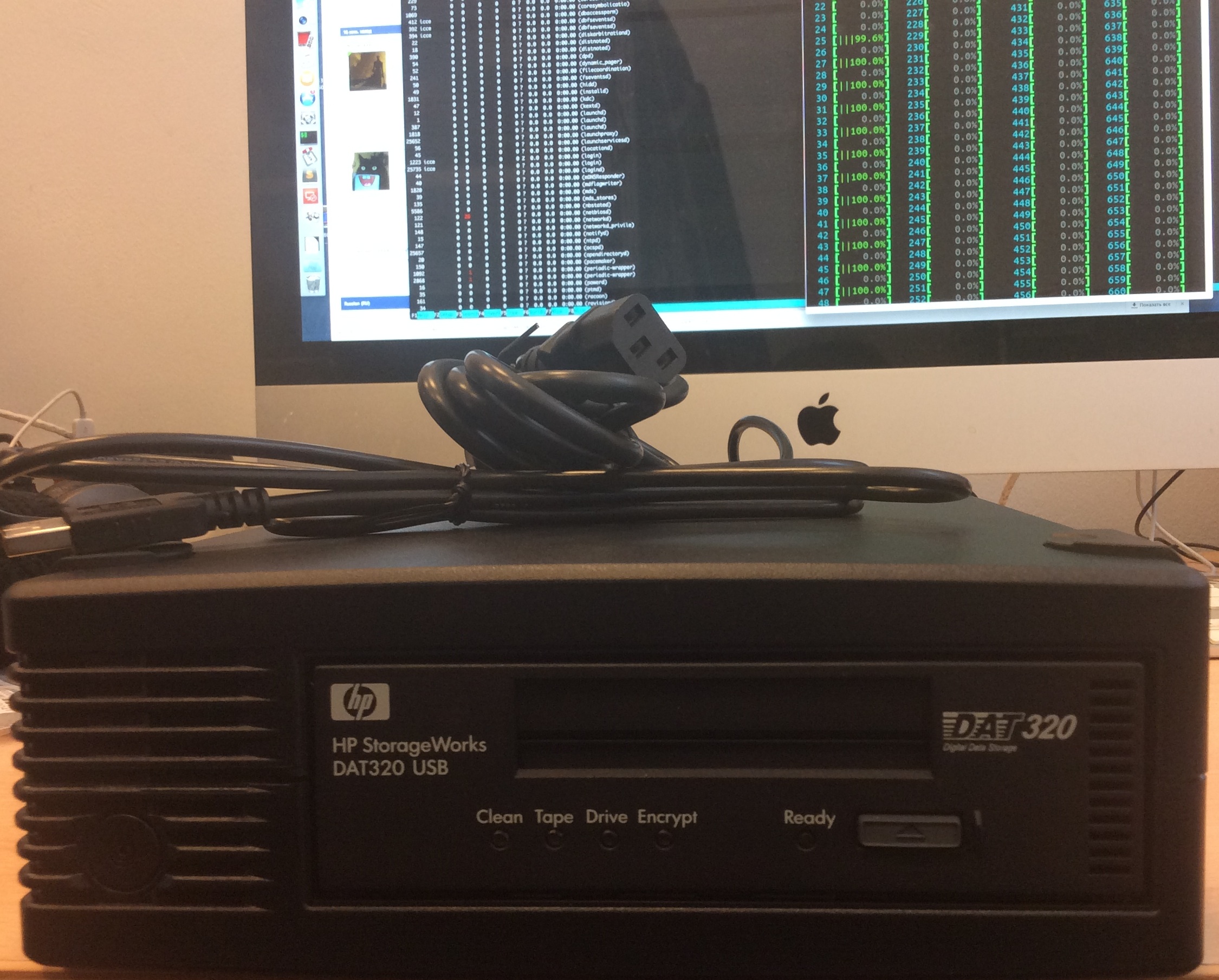

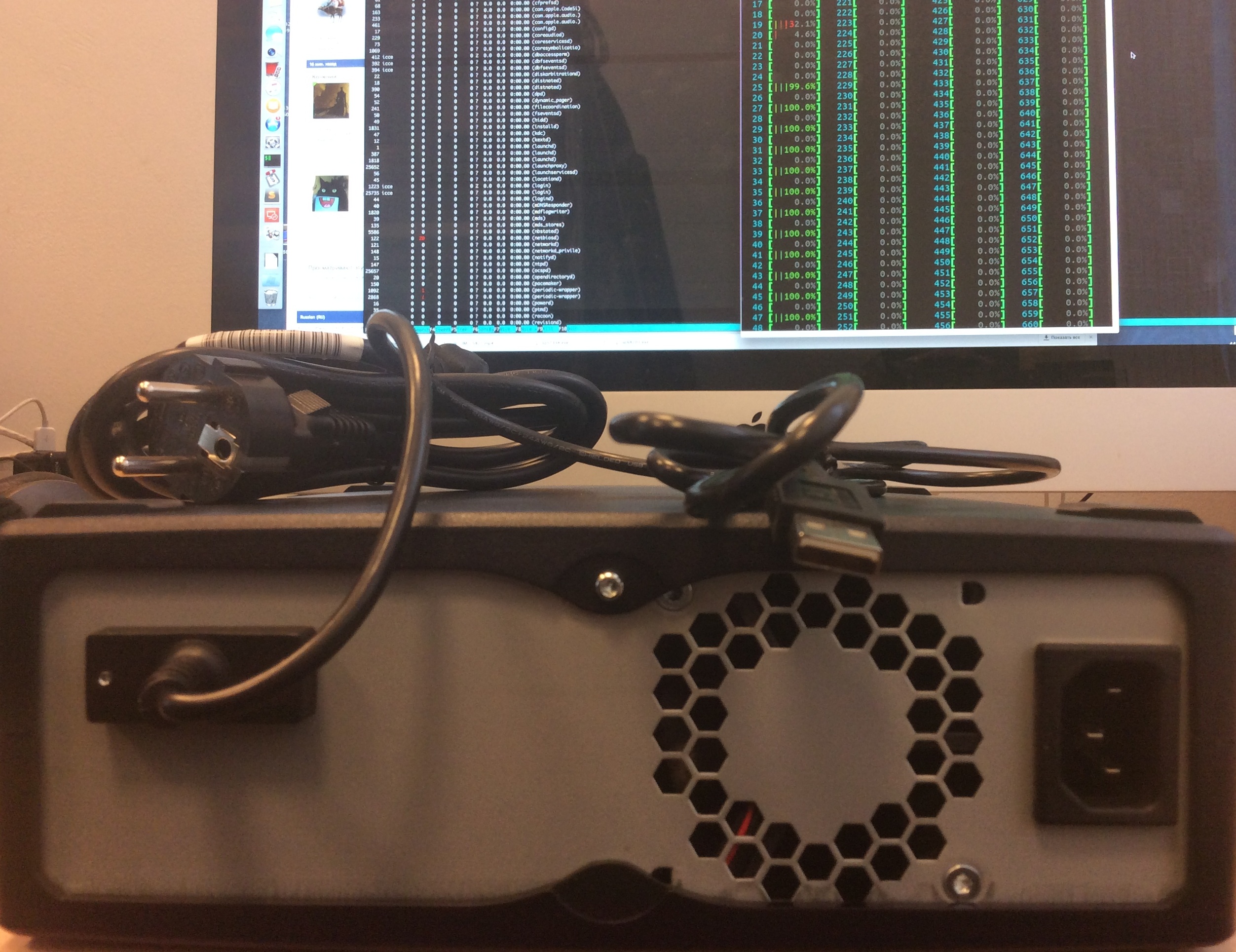

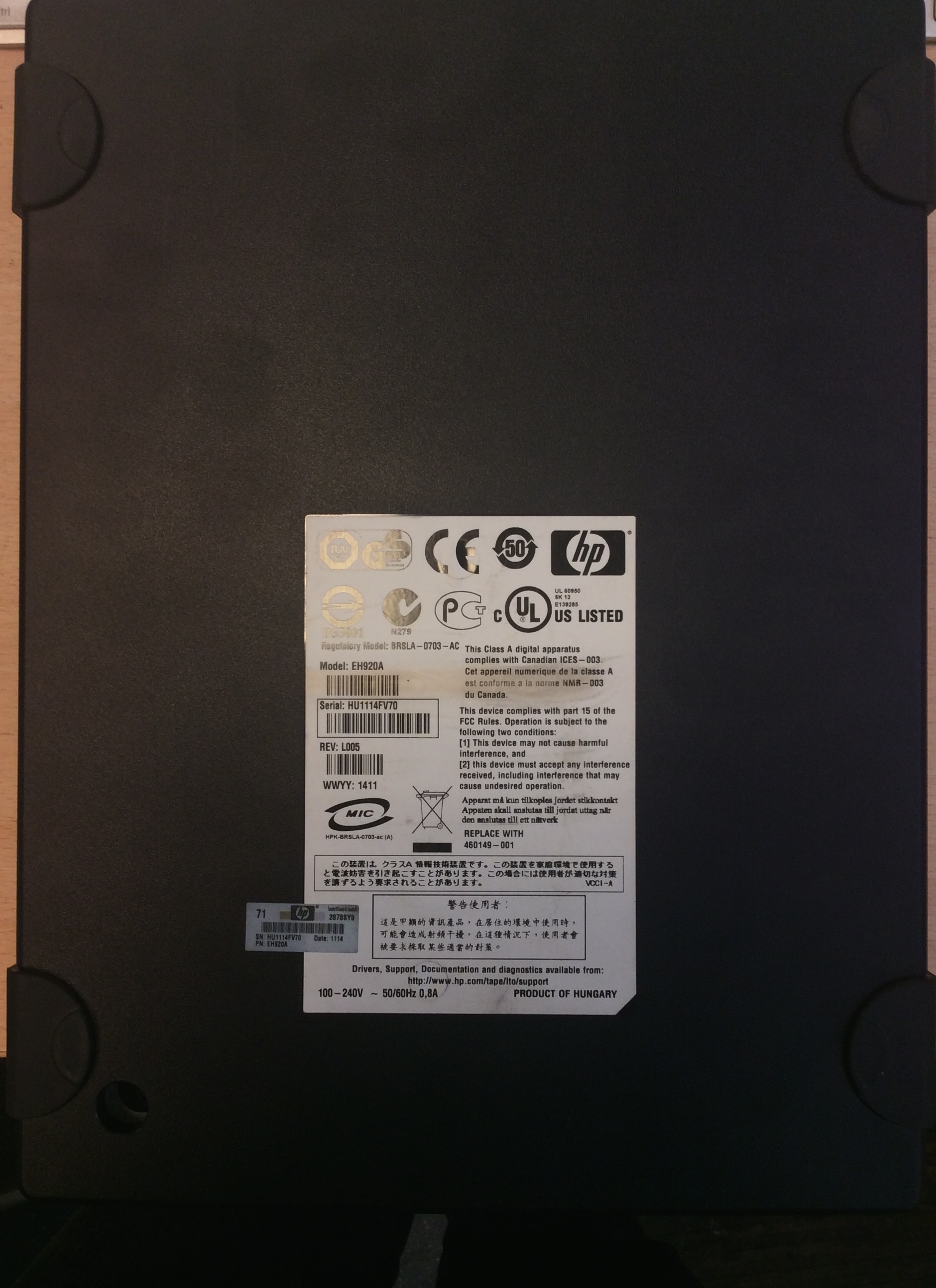

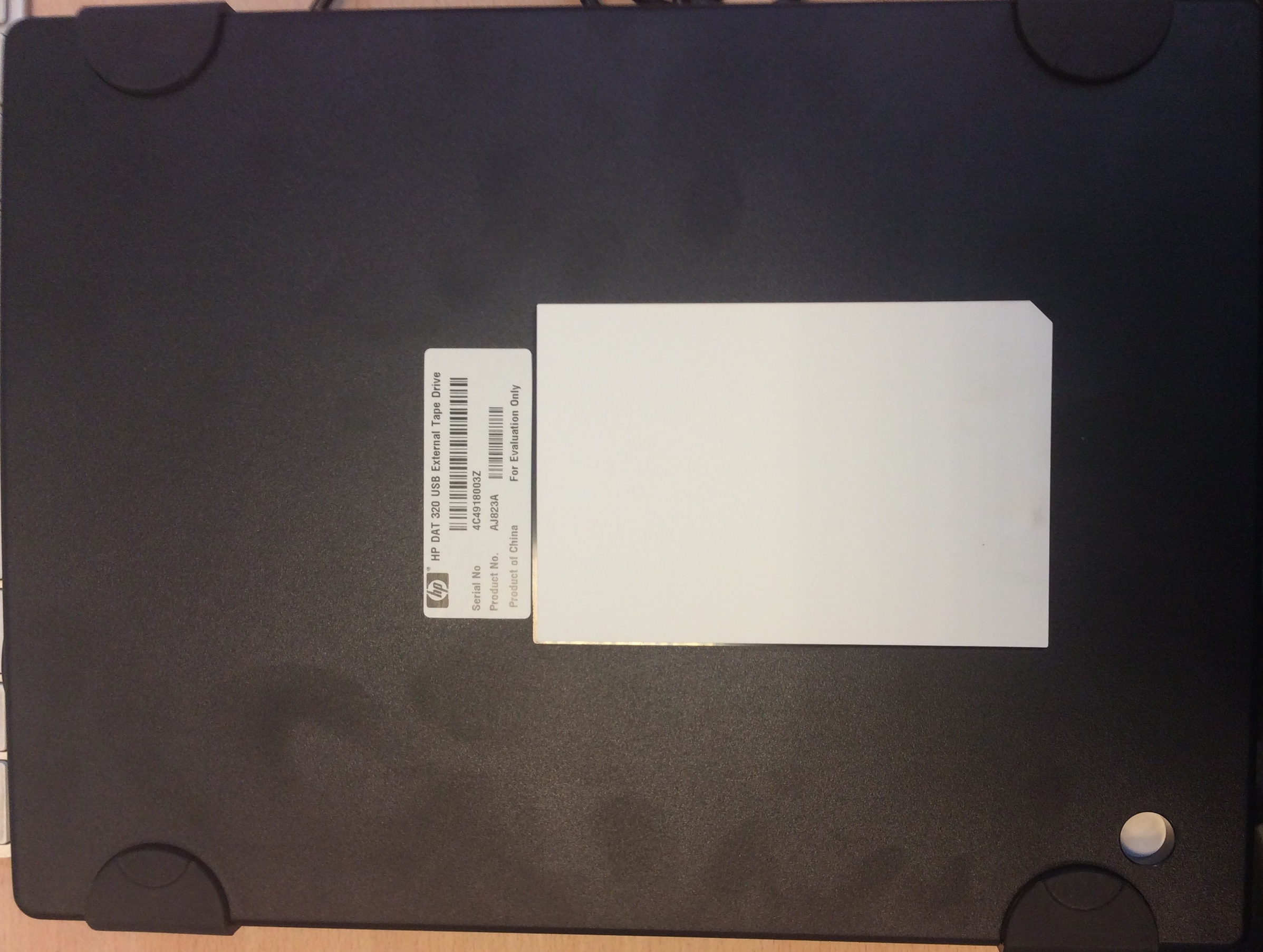

HP dat 320 внешний , USB вариант.
Судя по снятой наклейки, после ремонта, но работает OK!

Один из старых стримеров формата DAT от фирмы HP.Максимальный объем без сжатия 160gb на 1 кассету. По текущим меркам это относительно мало, но если взять во внимание , что стандарт был разработан в 2009 году, то для того времени было очень неплохо. Dat320 обратно совместим с dat160, который вмещал на касету без сжатия 80gb и был разработан в 2007 году.

Спойлер: Фото на Google

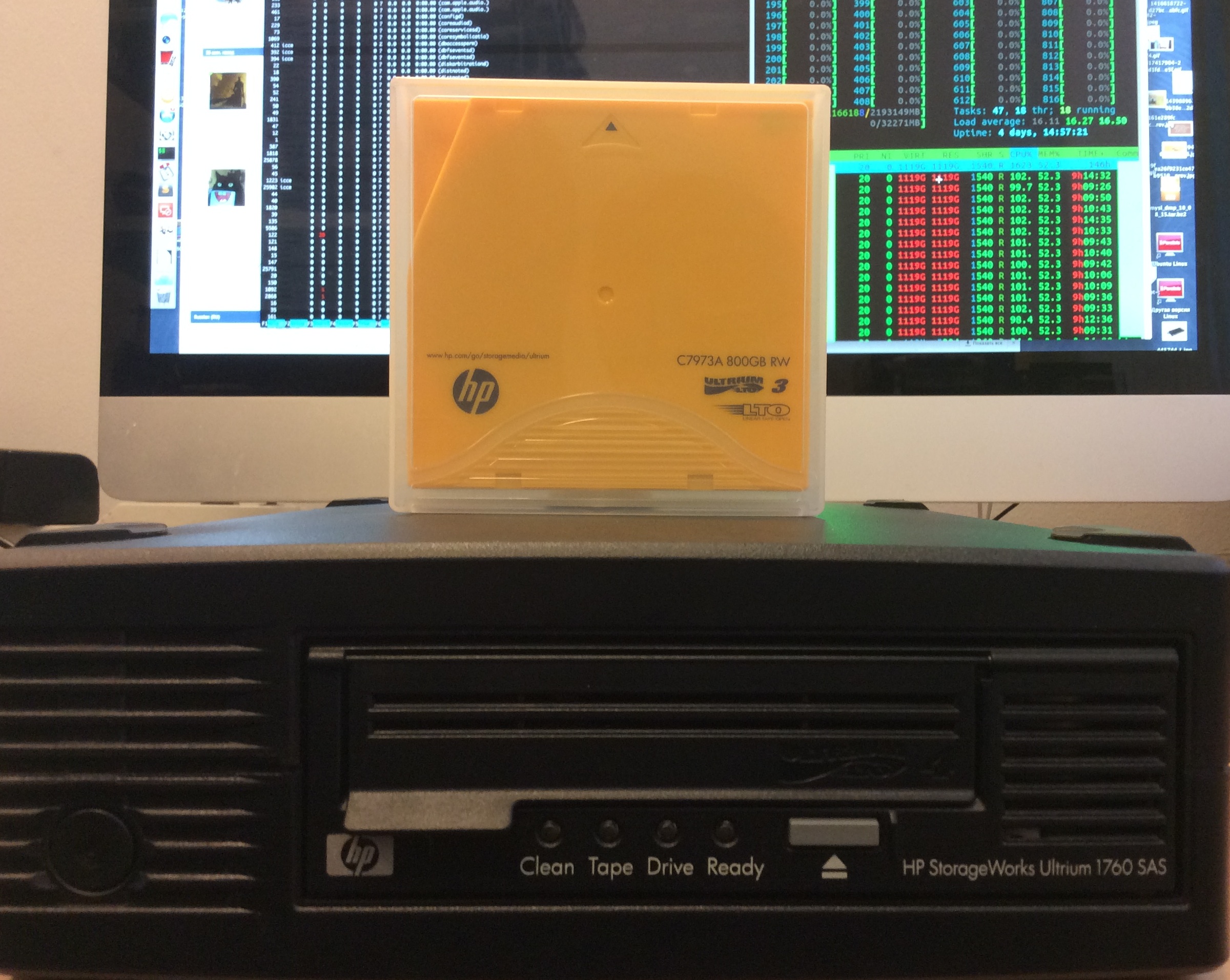

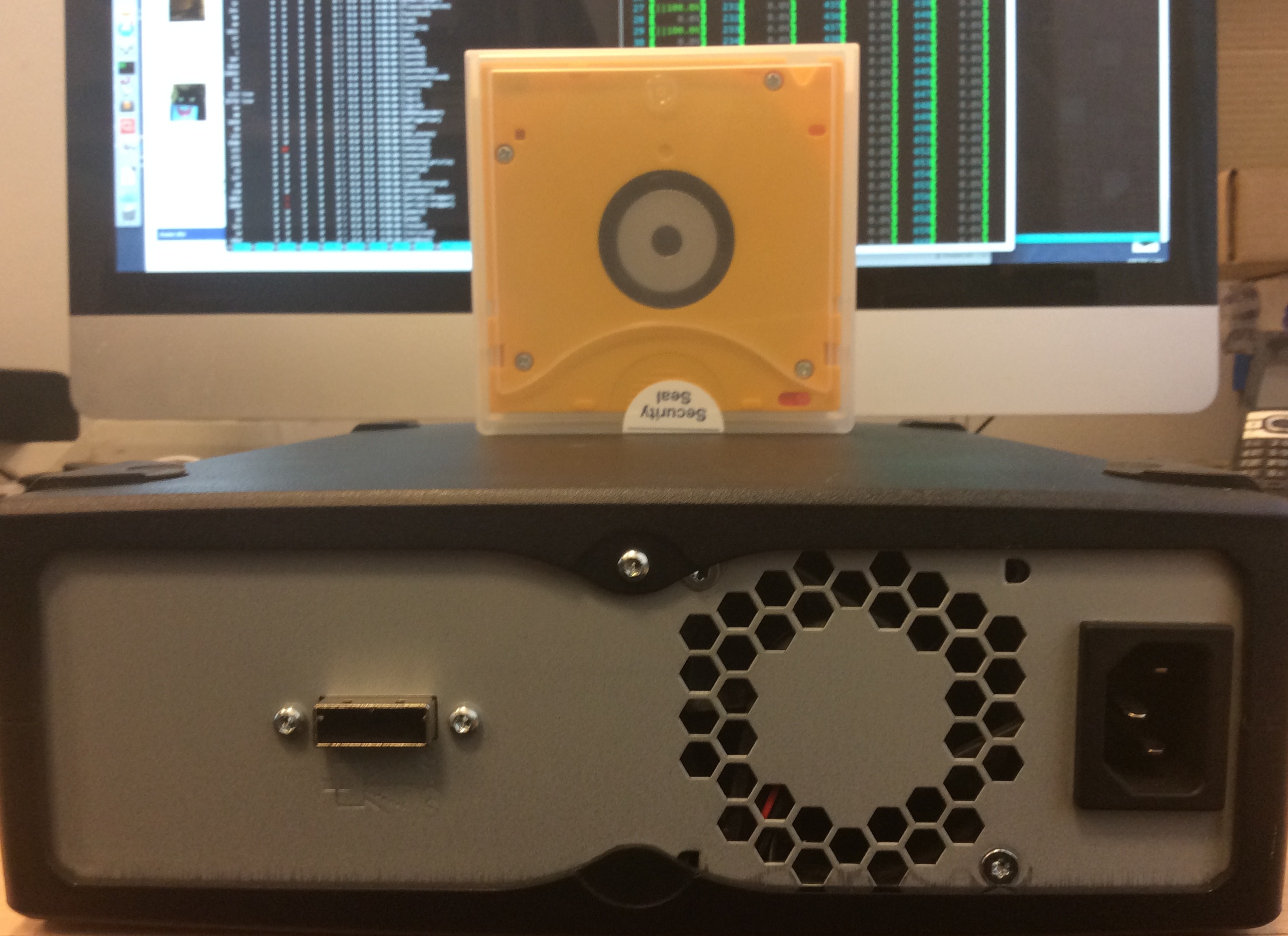

LTO-4 Сейчас основной стример. Подключение по SAS.
Работает отлично.



Есть еще DAT72 (выложу вечером), внутренний и LTO-2, но он в другом месте. Но заберу.

Если ВДРУГ ! есть кассеты для dat 72/320 возьму в дар или за скромную плату.

P.S. Да с Mac я сползаю, медленно но верно



Ну, у меня с резервным попроще... Несколько полок DVD+-R и планы перевода на BR.
Стриммеры мне не по карману. Хотя 3 кассеты по 160Гб - это примерно пол полки двусторонних болванок у меня. Удобно и заметно надёжнее...

ЗЫ. Как у них с шумностью?



Внешние не так сильно шумят, сказывается корпус. Но шум есть да, как минимум от вентилятора.
Можно конечно пофиксить это, но он не так часто работает. (кнопка вкл,выкл )
Начиная с LTO-5 стало намного проще делать резервные копия, так как появилась поддержка LTFS.

Одна из проблем почему не DVD, очень много видео и фото материала. Половина конечно хлам, но я в этом плане куркуль.
Пусть будет, потом будет интереснее внукам посмотреть , что да как.
Сейчас думаю перейти на 4k, там будут объемы еще хлеще. Правда с курсом $ мечта таят на глазах :/
Самая бюджетная камера стоит около 1000$ или чуть больше 70 000 рублей.
С учетом того, что я официально не работают в бюджет такую суму я не могу запланировать.

Ну и цена. Да же если учитывать Blu-ray или HDD, выгоднее LTO.

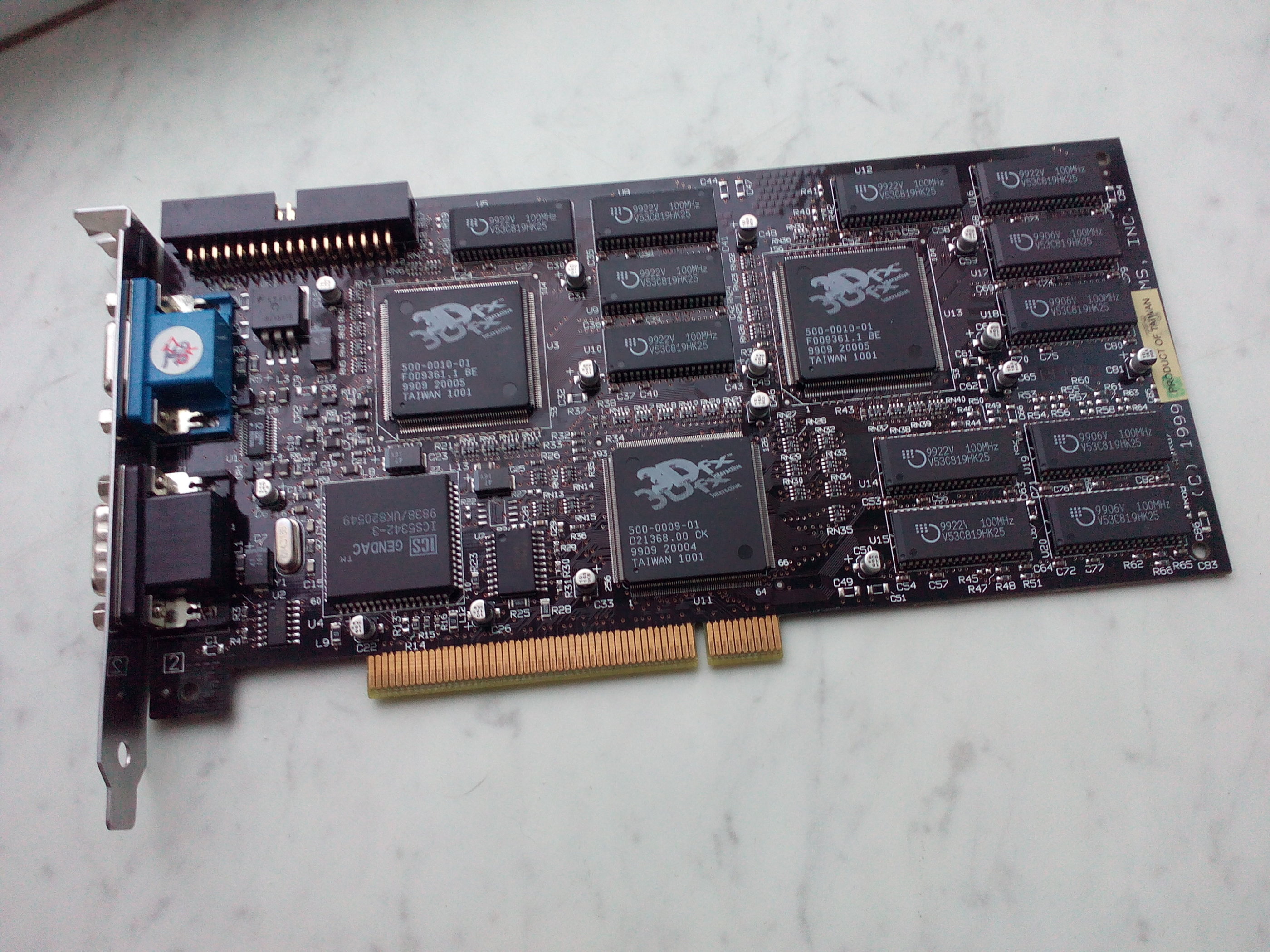

Voodoo 2 12Mb от Creative + S3 Trio V64+ 2Mb для затравки)



А вудушная PCB от фирмы STB использована. Неужели Creative этим грешили? Ведь у них свои заводы платы шлёпали, Video Blaster. Или может быть всё-таки у STB тоже в Тайване завод был? Помимо Мексики.



@LANRUS, могу ошибаться, но STB выглядит иначе, на фотках из интернета, именно таких на вид, стоит производитель Creative. Если не прав буду рад услышать критику, ибо на самой плате маркировки производителя нет. От слова "совсем".



Действительно больше похоже на STB. Что бы проверить, достаточно чуть чуть наклейку отклеить после 1999. Обычно там идет STB



Да, скорее всего увидим там надпись STB Systems.



Закупалось год назад для видеорегистратора в офис. Это добро в RAID 10.
Дома же у меня вот так =)

@tuliss, вот ссыль на ВэДэ пурпурные http://www.regard.ru/catalog/tovar146733.htm ценник яипал канешн =((



Спойлер: offtop

Ясно, я тут меняю 6*2tb на 4*4tb. Долго работало вместе, но понял,что оно мне не надо сейчас.
Как вариант помто сменить на 6*4tb Если денег хватит.



У меня получается такие две были. Точнее два вида, в чем конкретное различие подскажите, кроме очевидного: доп компоненты с обратной стороны и разных наклеек и года производства (на одном память 8 на другом 12 что-ли?). Сканировалось на разных сканерах, поэтому цвет разный, но на самом деле он одинаковый у обоих.

1999 300dpi
https://fotki.yandex.ru/next/users/arikara/album/503926/view/1773521
https://fotki.yandex.ru/next/users/arikara/album/503926/view/1773522

1998 600dpi
https://fotki.yandex.ru/next/users/arikara/album/503926/view/1773523
https://fotki.yandex.ru/next/users/arikara/album/503926/view/1773524

апд: оригиналы лежат на яндекс фотки через "открыть оригинал", доступно без реги. форум почему-то пытается перезаливать превьюшки как вложения автоматически удаляя ссылку.



Они обе 12мб. Просто у одной чипы по 1мб (90мгц), у другой по 512кб (100мгц). И обе STB.



@SILENT_Pavel, попытка посмотреть вложения заканчивается сообщением "ошибка". Вставь фотки через клипбоард в сообщение.



Ничем они не различаются. У меня именно такие работают в SLI, одна с 12 чипами памяти, вторая с 24. Обе, ЕМНИП, на 90МГц.

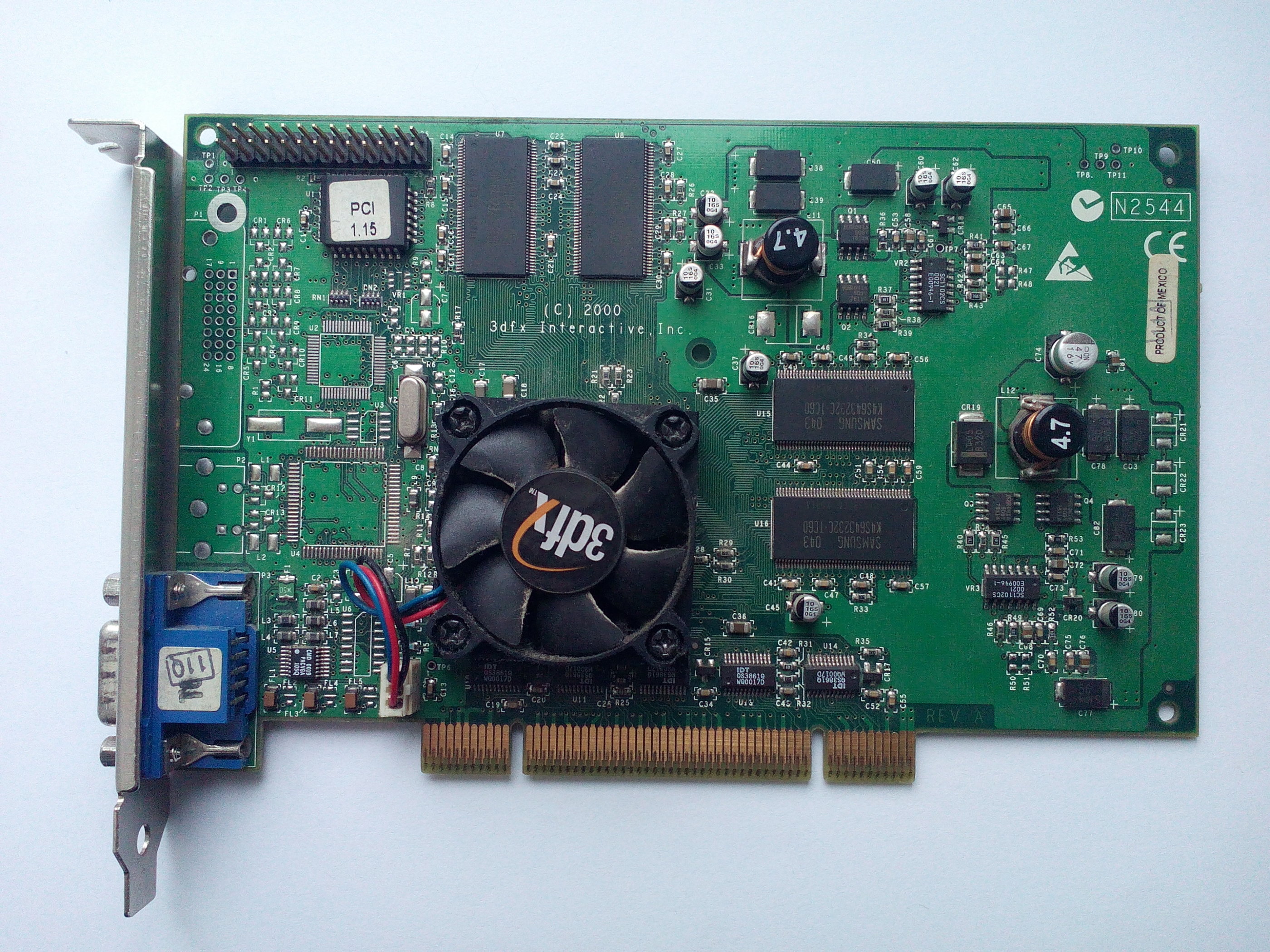

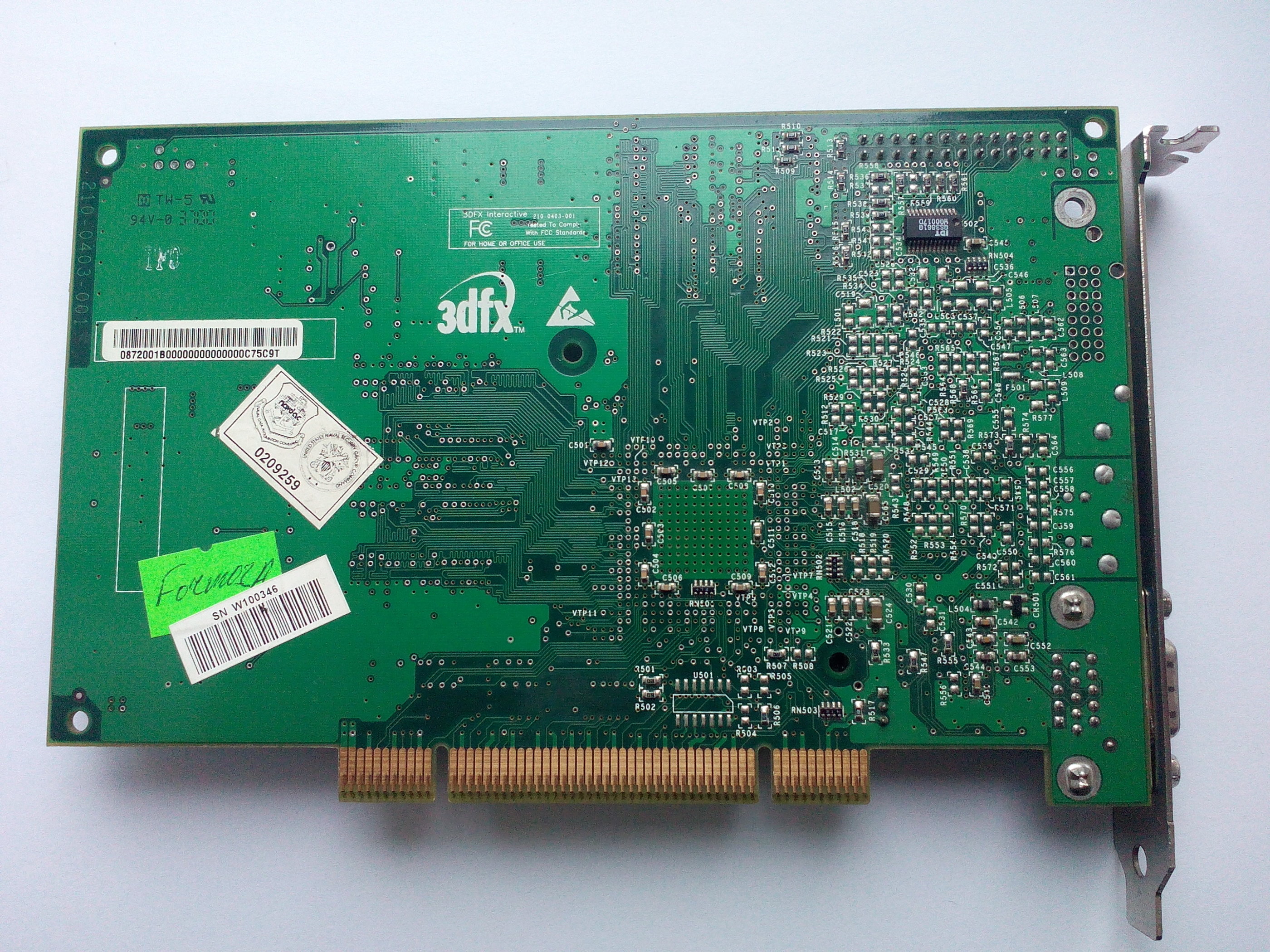

3Dfx Voodoo 4500 32Mb PCI. Планка крепления к корпусу, увы, не родная.

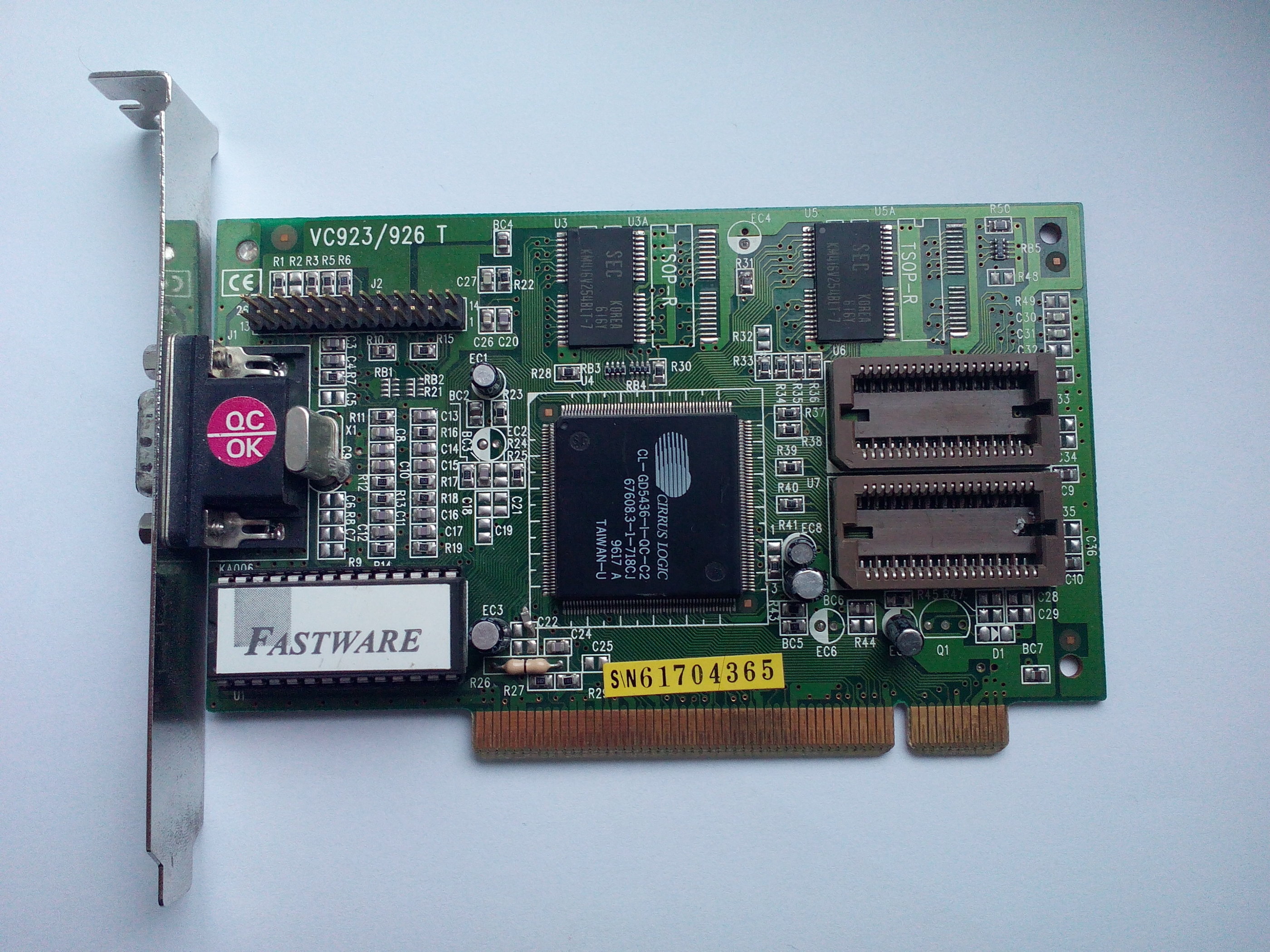

Видеокарта CirrusLogic 1Mb

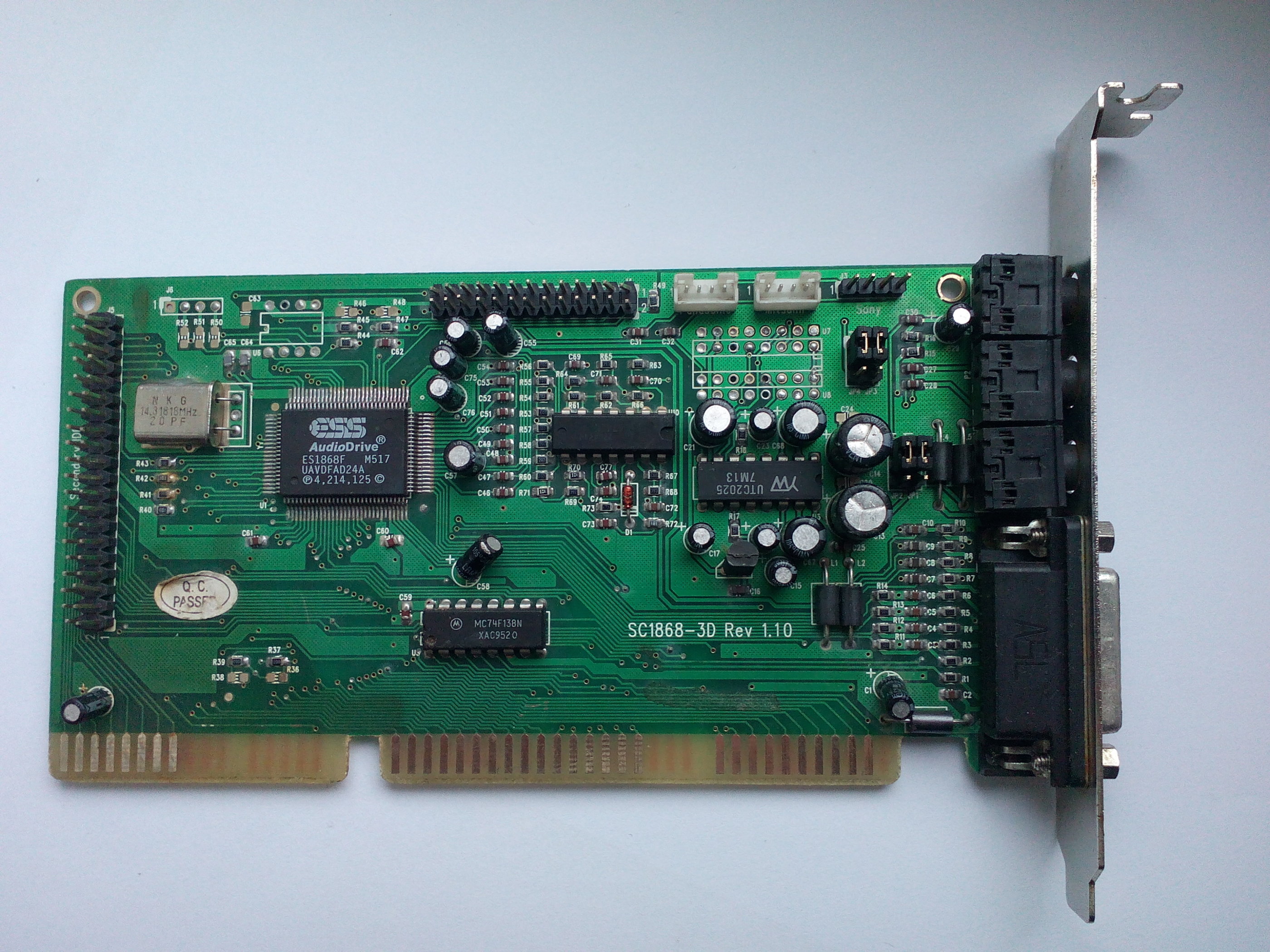

Звуковая карта ES1868F ISA

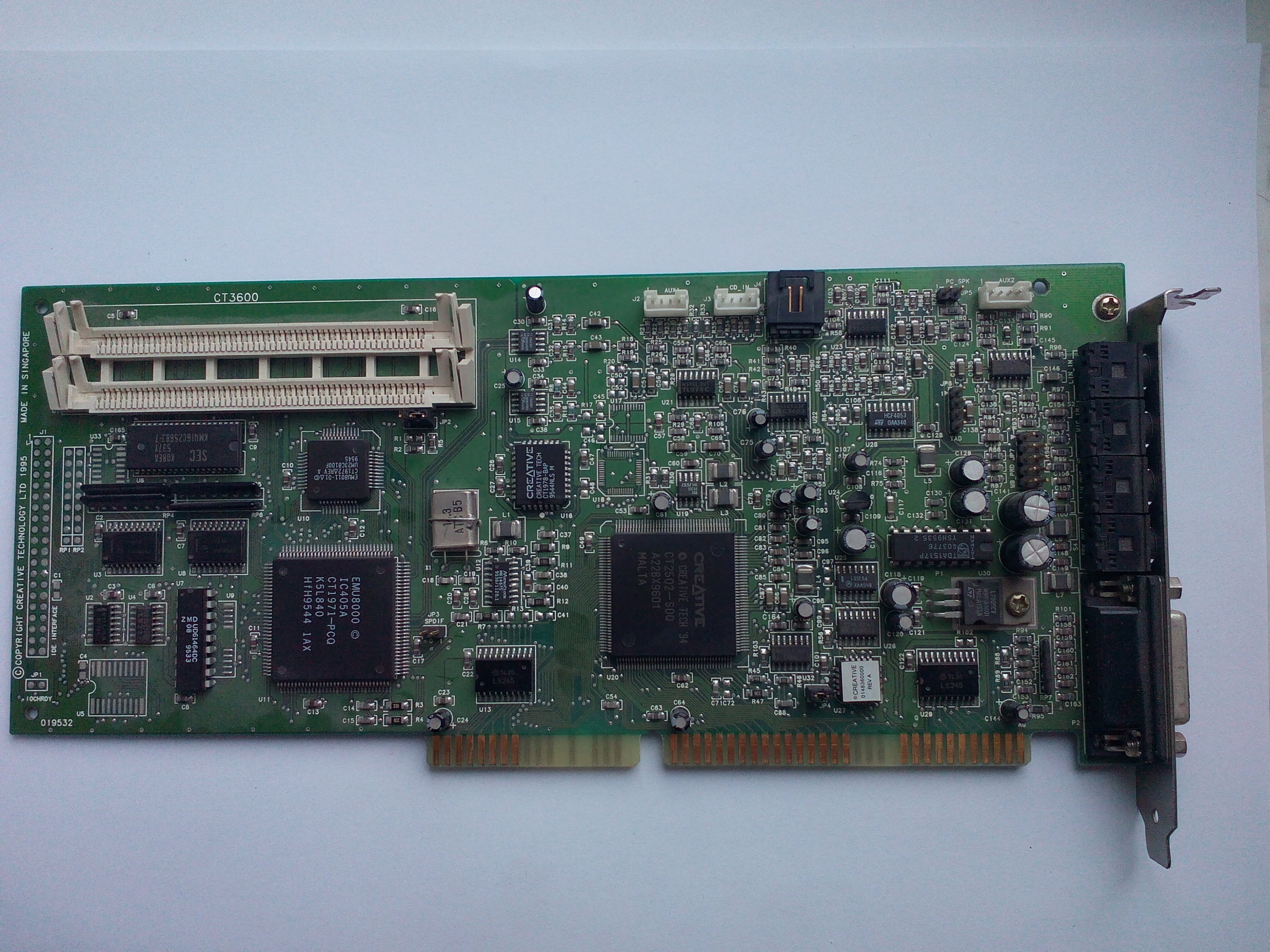

Звуковая карта SoundBlaster 32 (CT3600)

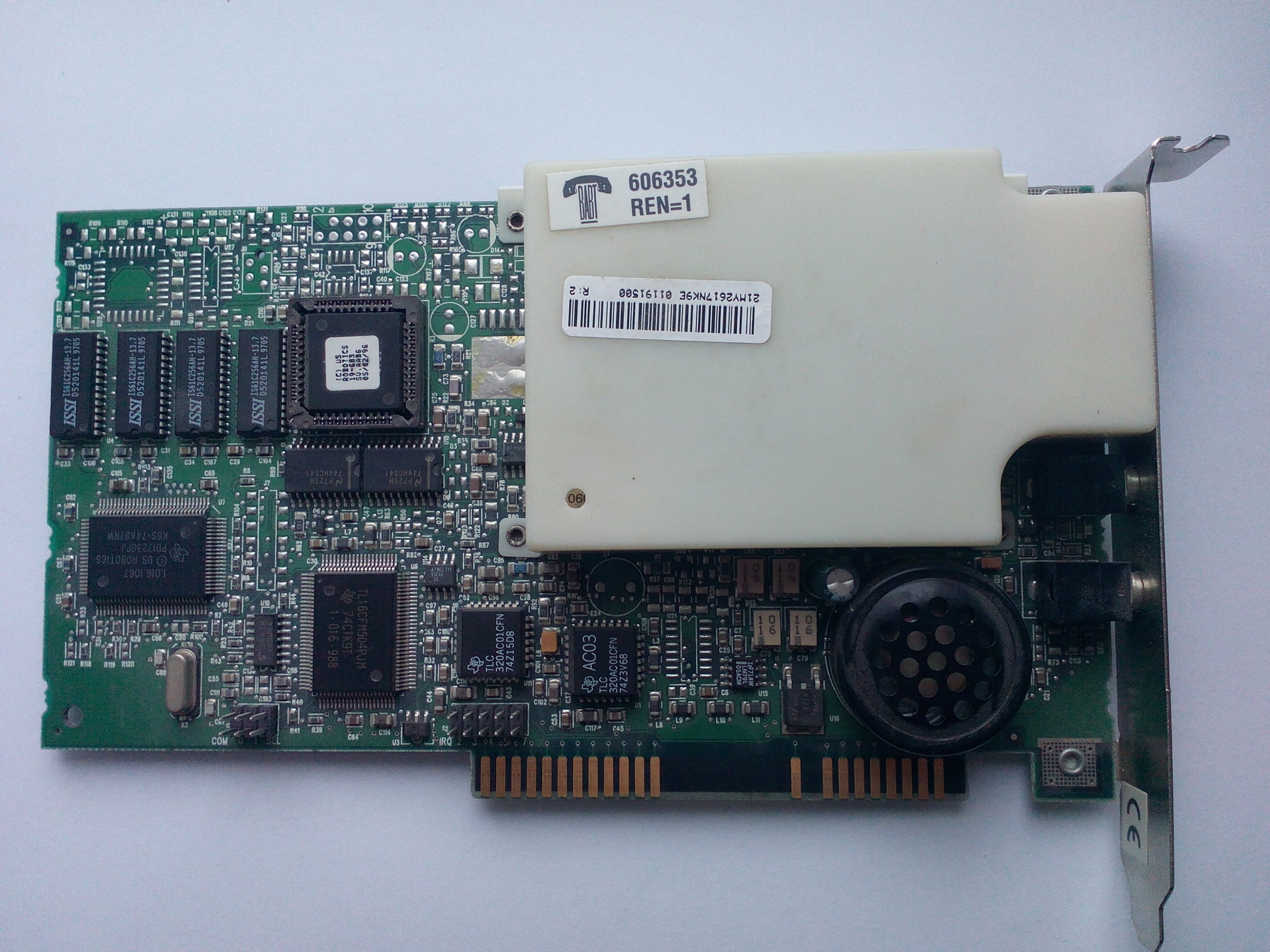

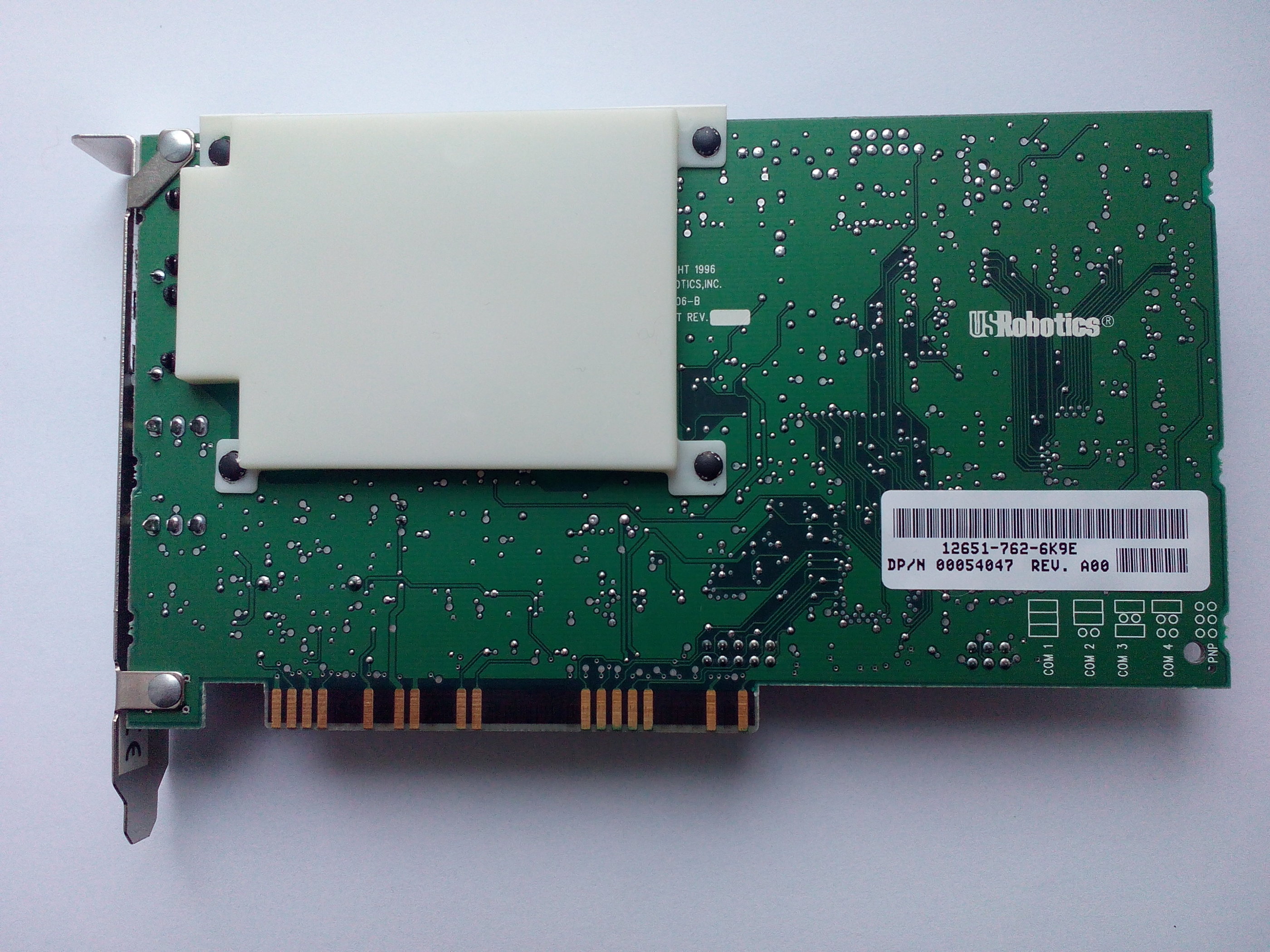

Модем внутренний ISA, USRobotics

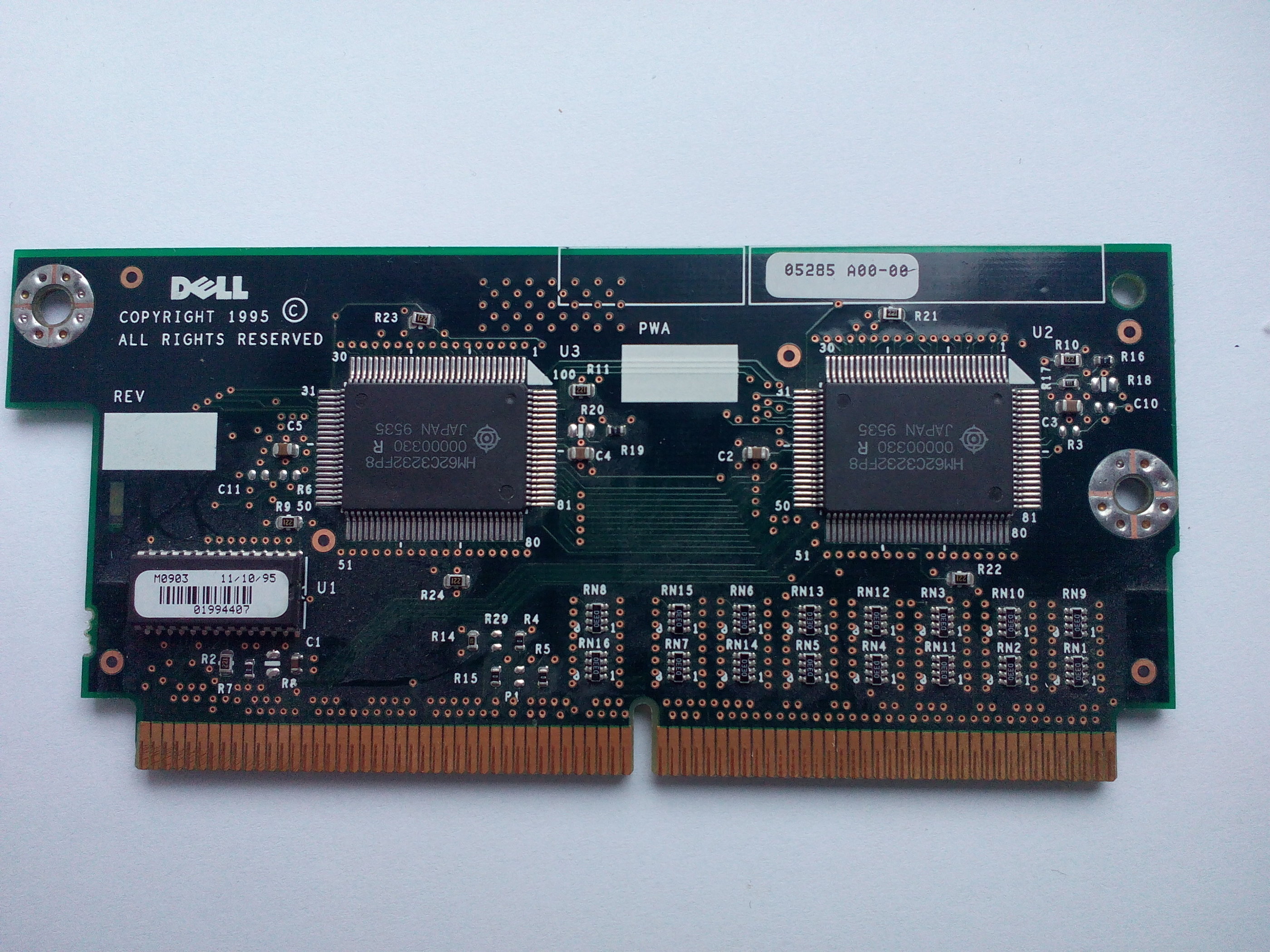

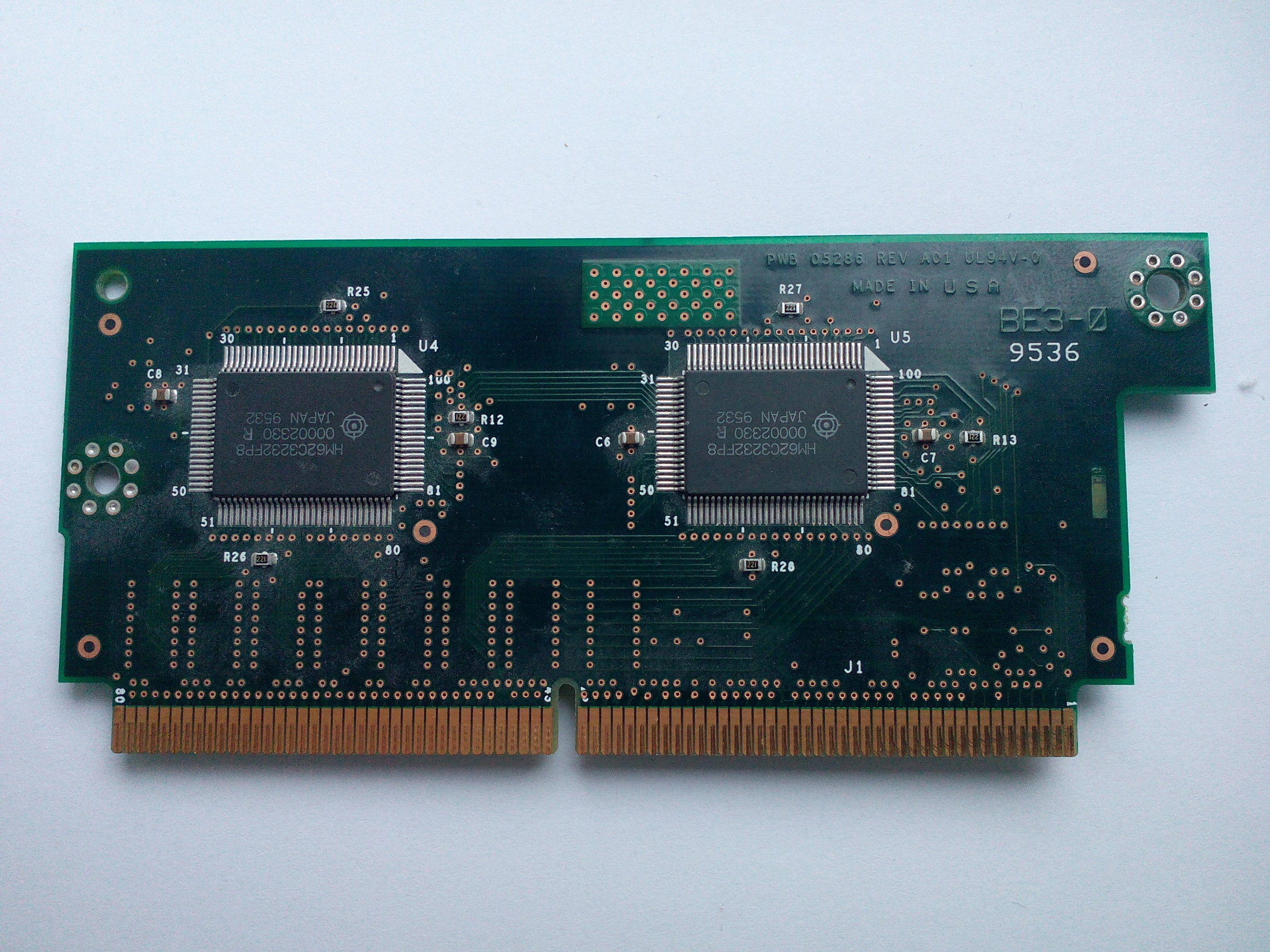

Внешний кэш процессора Pentium 1



Все 600dpi

PCI - 4Mb S3 ViRGE/DX - 90s?
https://fotki.yandex.ru/next/users/arikara/album/503351/view/1775541
https://fotki.yandex.ru/next/users/arikara/album/503351/view/1775540

PCI - 4Mb ATI 3D rage PRO (GT-C2U2) - 1997
https://fotki.yandex.ru/next/users/arikara/album/503351/view/1775543
https://fotki.yandex.ru/next/users/arikara/album/503351/view/1775542

AGP - 32Mb Creative RIVA TNT2 M64 - 1999
https://fotki.yandex.ru/next/users/arikara/album/503351/view/1775545
https://fotki.yandex.ru/next/users/arikara/album/503351/view/1775544

AGP - Gigabyte GA-GF2560 NVIDIA GeForce 256 - 2000
https://fotki.yandex.ru/next/users/arikara/album/503351/view/1775547
https://fotki.yandex.ru/next/users/arikara/album/503351/view/1775546

AGP - 128Mb PowerColor Radeon 9550 R96-LC3 - 2004
https://fotki.yandex.ru/next/users/arikara/album/503351/view/1775549
https://fotki.yandex.ru/next/users/arikara/album/503351/view/1775548

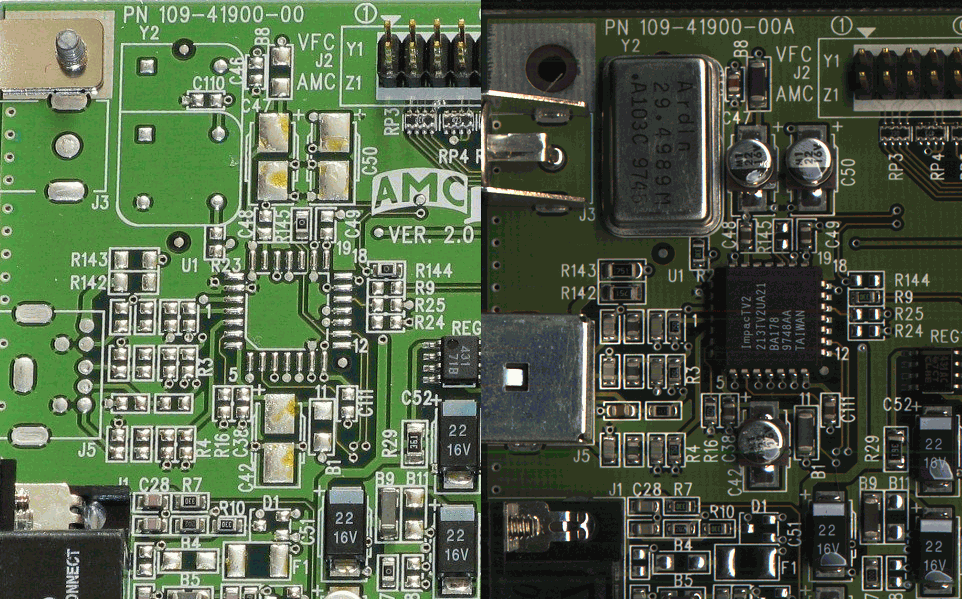

По повуду ATI rage. Нашел в инете скан/фото версии без аналоговых входов, но с таким же объёмом памяти, получается эти компоненты, которых не хватает слева отвечали только за обработку аналогового сигнала?

апд: поправил неправильные названия



Это не 64Мб, это TNT2 M64 (шина памяти 64bit, вместо 128bit). Видеопамяти там 32Мб, хотя толку от них ей не много...

--- добавлено 26 янв 2016, предыдущее сообщение размещено: 26 янв 2016 ---

Она ж горячая, чтоб с тем хилым радиатором без вентилятора работать. Электролит поверхностного монтажа около радиатора менять... С неё кто-то грубо вентилятор выломал чтоли?

Да, это чип реализующий ТВ выход, его квартц, и обвязка, а так же обвязка самих видеовыходов.
