Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

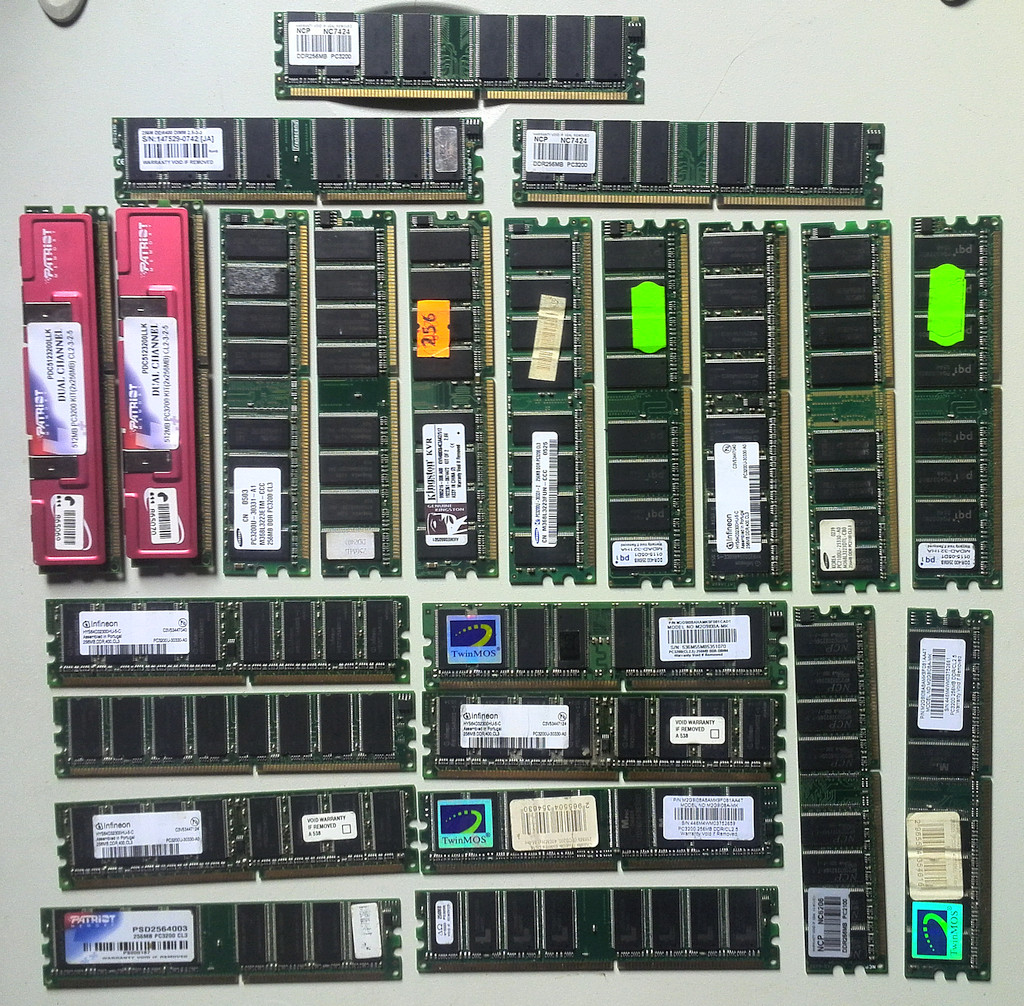

Чемодан без ручки — модули DDR по 256 Мб:

--- добавлено 28 апр 2016, предыдущее сообщение размещено: 28 апр 2016 ---

SDRAM DIMM, от 8 до 128 Мб

--- добавлено 28 апр 2016 ---

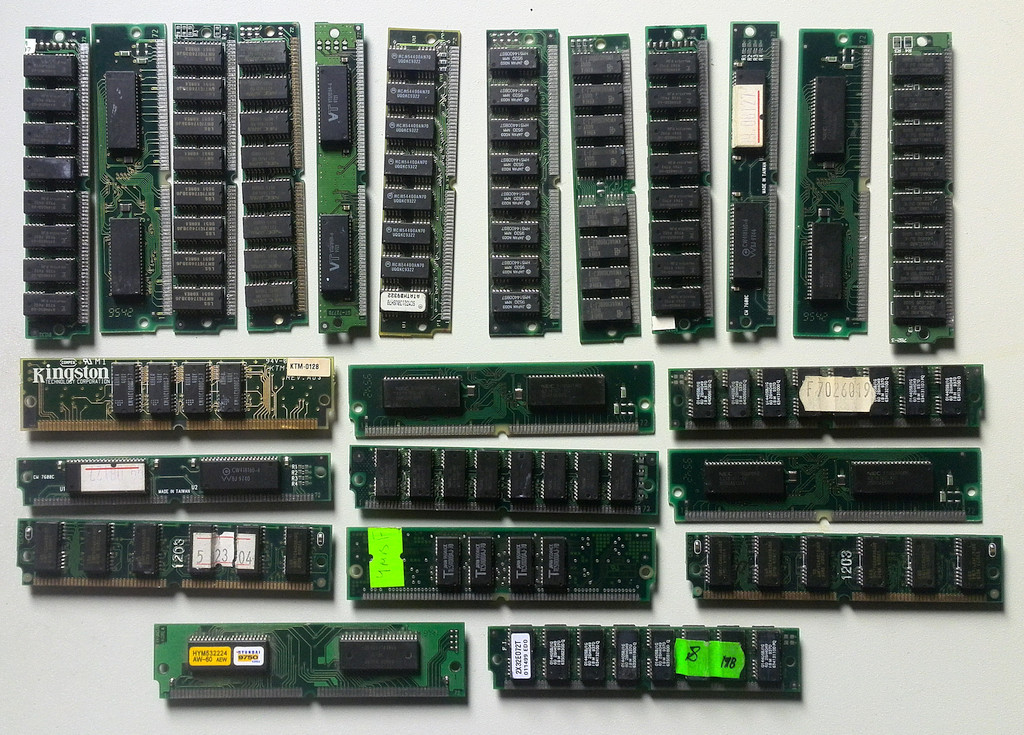

Всяческие SIMM



Да уж Великий раритет.



@tuliss, скоро будет раритетом.



Рано или поздно все будет скоро раритетом. Я думаю тут многие могут выложить фото памяти и в кол-вах поболее.



@tuliss, пойду фоткать 565ру5.



у меня только симов наверное больше чем все вместе взятые на фото.
а димов и ддр вообще мешок



Что-то давно ничего не постили сюда.

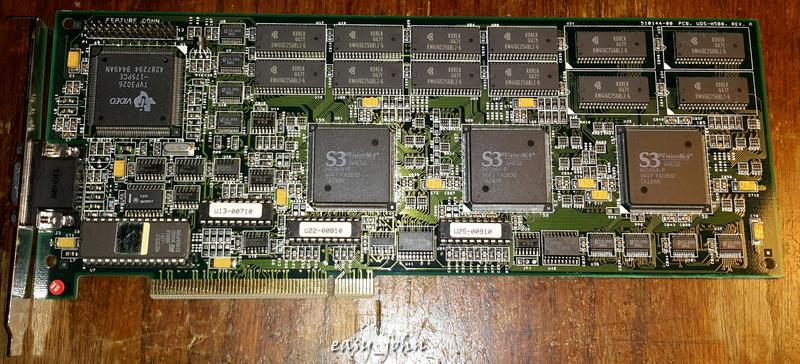

Umax Maxmedia CX/Pro:
.



@easy_john, ишь, магистраль целая в 192 бита )



Моноблок Compaq Presario 433, внутри 486 DX2@66, 12 мегов оперативки (4 мега встроенных + 8 мегов одной планкой, почему-то не удается завести систему с обещанными 20-ю мегами). Справа можно увидеть попытку открыть old-games в Firefox 2 под Win98SE на системе с P200MMX =)


На фото также видно джойстик Quickshot QS-201. Несмотря на «трушный» вид, джойстик так себе. Наконец-то нашел Microsoft Sidewinder 3D Pro — намного функциональнее и удобнее (хотя по современным меркам и не очень точный). Поддерживает эмуляцию джойстиков Thrustmaster и CH Products, что очень полезно.

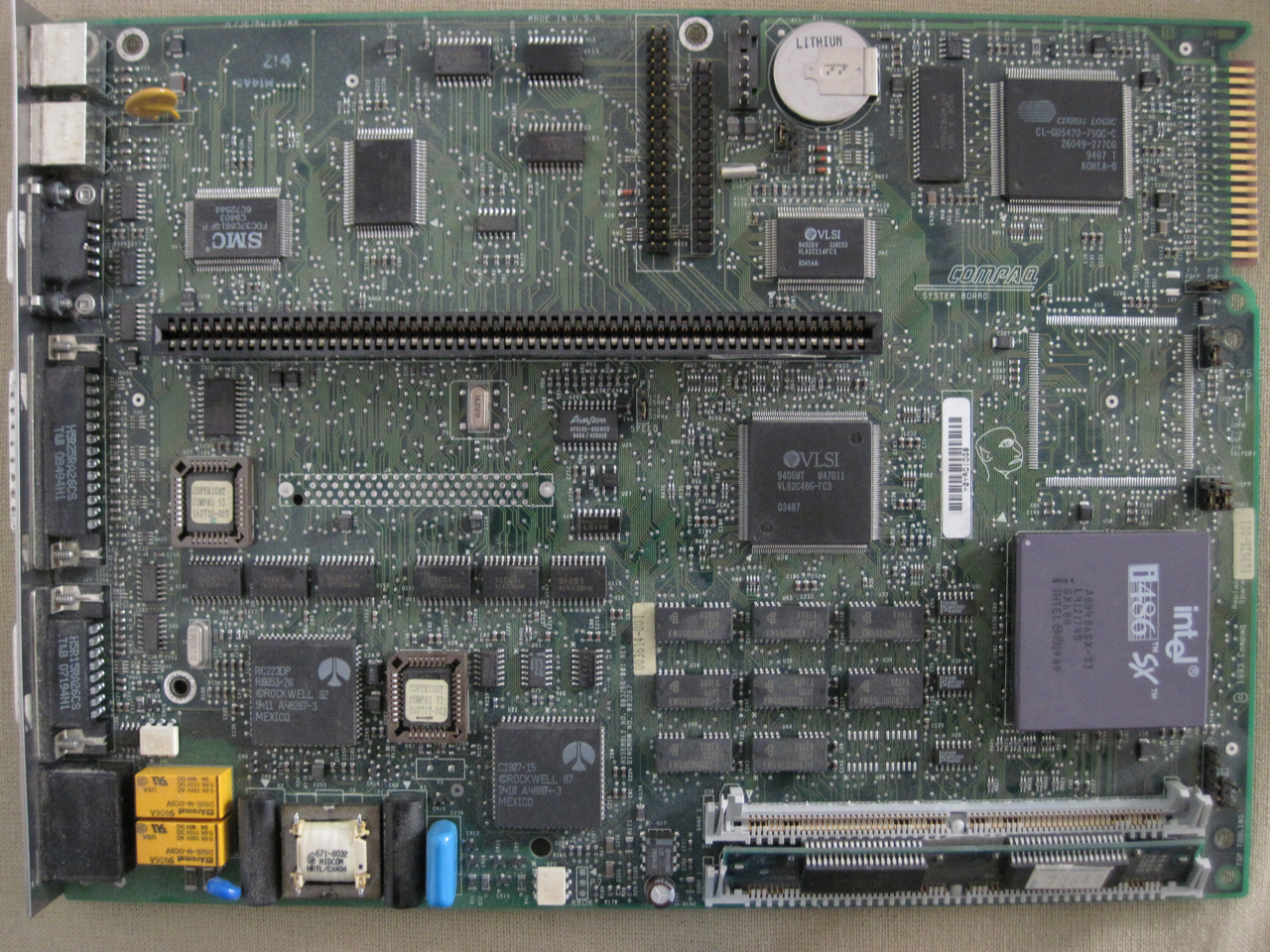

Старое фото внутренностей:

Сейчас уже заменил жесткий диск на Quantum Fireball на 2,5 гига, а ESS на Sound Blaster 16 CT2770 (с честным OPL3). В общем, единственный более-менее серьезный недостаток — отсутствие кэша второго уровня на материнке (слотов под него тоже нет).

Еще наконец-то нашел свою первую AWE32 — правда, всего лишь CT3990 — осталось найти подходящие SIMM:

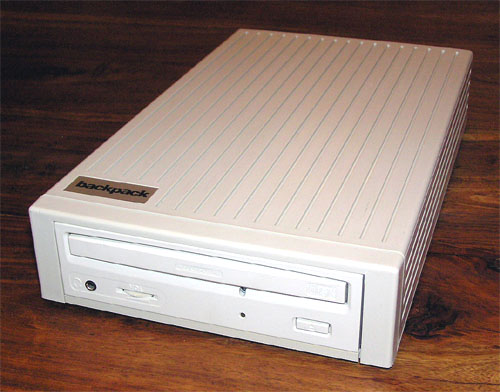

Очень нежно люблю этот Compaq, в итоге пришлось потратить месяц сначала на поиск внешнего CD-ROM...

(фото не мое, но у меня почти такой же Backpack с подключением по LPT).

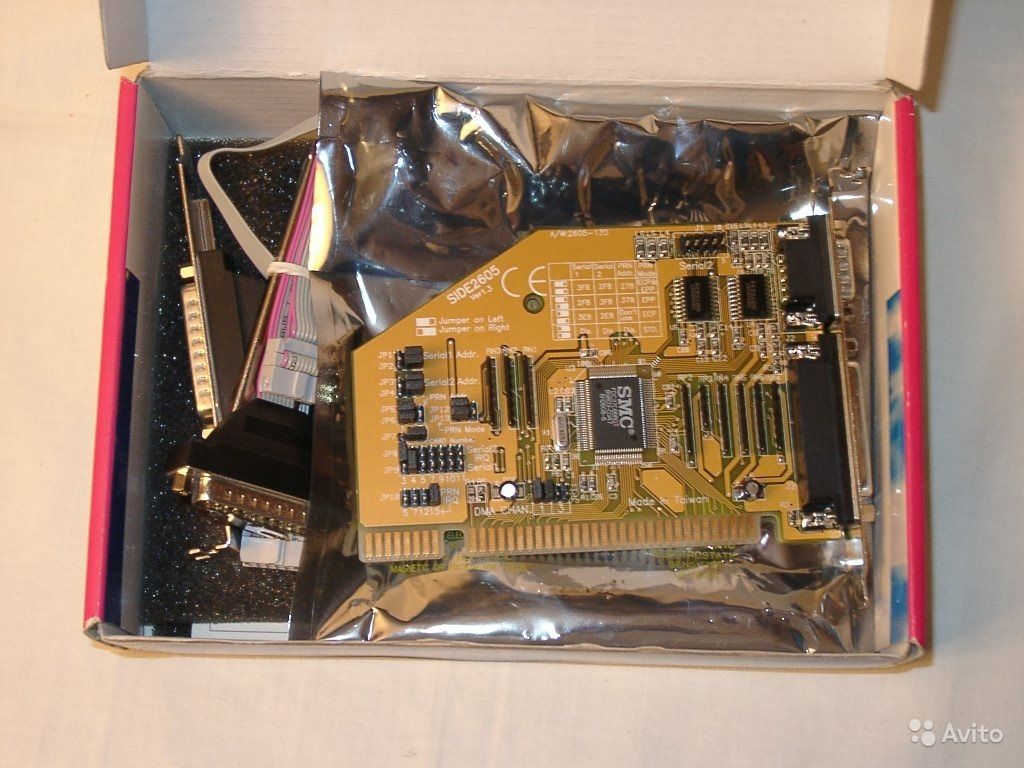

...а потом выяснилось, что встроенный в Compaq LPT тянет 140-150 кб/с (то есть с трудом выдает одну скорость) и нужен порт с поддержкой ECP/EPP. Потратил еще месяц, но-таки нашел подходящую мультяху:


С такой картой доходит до 850 кб/с. Full Throttle больше не заикается, а вот The Dig почему-то зависает на первом же экране. Можно было, конечно, пойти по пути SCSI, но в Москве они встречаются не чаще, стоят дороже (потому что ими пользуются музыканты) и те, что попадались мне, были намного медленнее.

И, напоследок еще вот — видеокарты от рабочих станций Compaq с несколькими чипами S3 Virge и видеовыходом через SCSI, через переходник подключается до четырех мониторов:



Другая материнка не влезет? Без кэша он не особо быстрее 386-го...



Там вся материнка на специальном подносе выдвигается и у нее есть специальный коннектор, через который монитор получает видеосигнал и питание. Вот тут видно, в правом верхнем углу:



Так что поменять мать, конечно, не вариант. Но про 386-й — преувеличение все-таки, иначе бы мне для первого Wing Commander не приходилось бы отключать внутренний кеш процессора и занижать частоту через фирменную утилиту

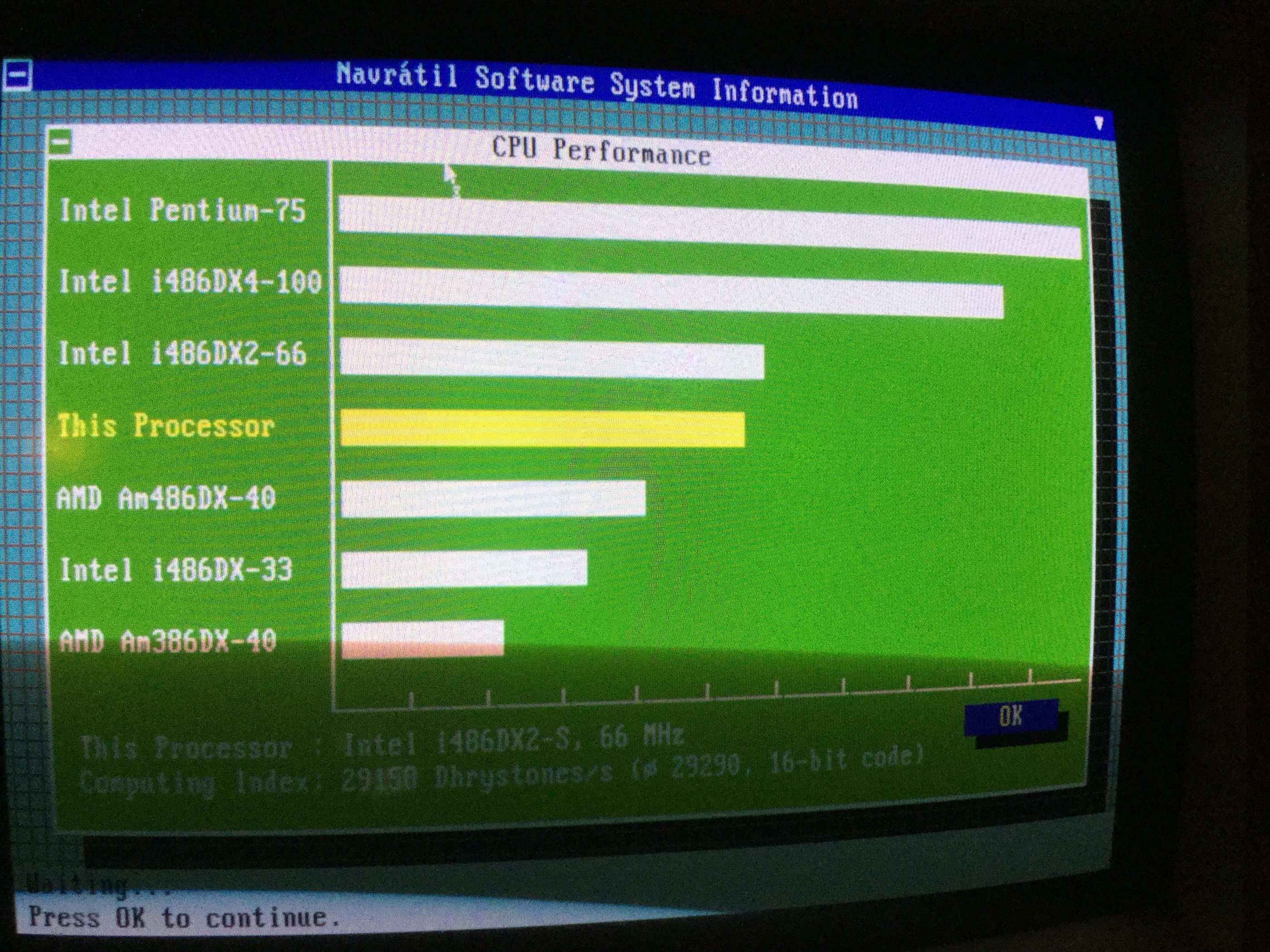

Если серьезно, то NSSI (не силен в досовских бенчмарках) показывает ~29150 Dhrystone/s, что по местной таблице чуть хуже эталонного DX2:


В Doom 2, Heretic и Dark Forces подвисаний не заметил. Редкие провалы FPS есть в Descent, Duke Nukem и в Hexen (по мере убывания заметности), но при этом всё играбельно.



Кэша точно нету?
А что там за 8 микросхем между чипсетом и слотами симм, рядом с камнем?

upd.
Тьфу, пропустил про встроенную оперативку.



По отдельности-то модули работают? А то, может, второй из них EDO.



Про EDO я уже понял. У меня скорее такая проблема: есть два модуля по 8 мегов. Каждый из них работает по отдельности, но не работает, когда установлены оба. Два модуля по 4 мега работают. 4+8 тоже. Но вот конкретно 20 — почему-то нет.

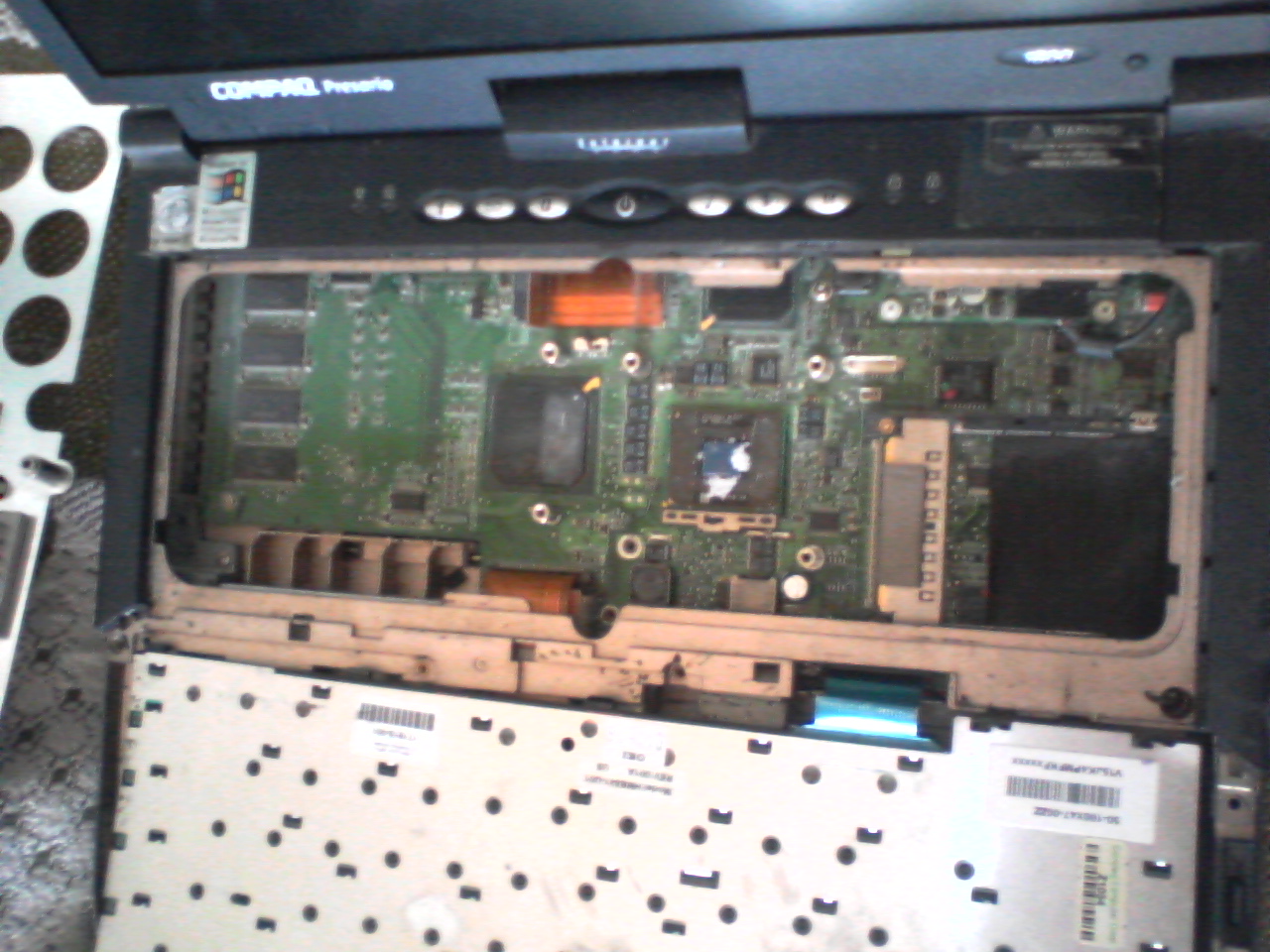

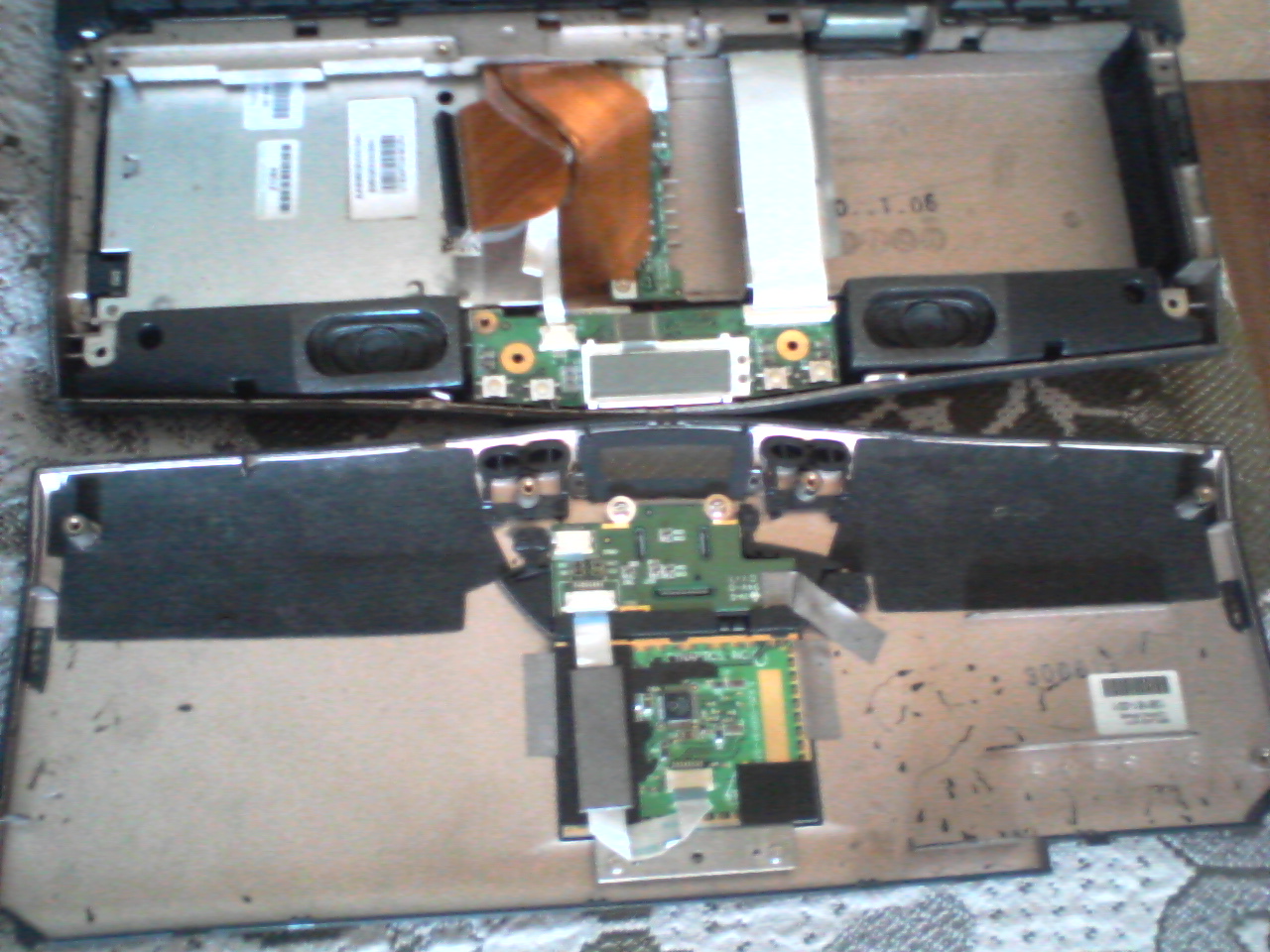

Старый Compaq presario, сначала 2001-го - рабочий ноутбук моего отца, потом семейный компьютер, а потом уже мой. Он до сих пор работает, притом, что я к нему относился очень небрежно, а потом, когда поумнел чуть - очень бережно. Но в то небрежное время я разобрал его DVD-ROM потому, что мне казалось что он плохо работает (на самом деле у меня диски были поцарапанные). Теперь его не собрать.

Спойлер: Отвлечение от темы

Вроде не страшно, но беда в том, что уже года три как повредились некоторые важные файлы на диске и теперь он не может загрузиться: выдает синий экран. Перезаписать ОС можно только через диск, так как BIOS не поддерживает загрузку с флешки. Есть еще вариант загрузки с дискеты. Но я в сети нашел только МS DOS, который позволяет просто полазить в файлах, и я не представляю себе, как можно отладить или поменять систему через дискету. Вот он и лежит себе.

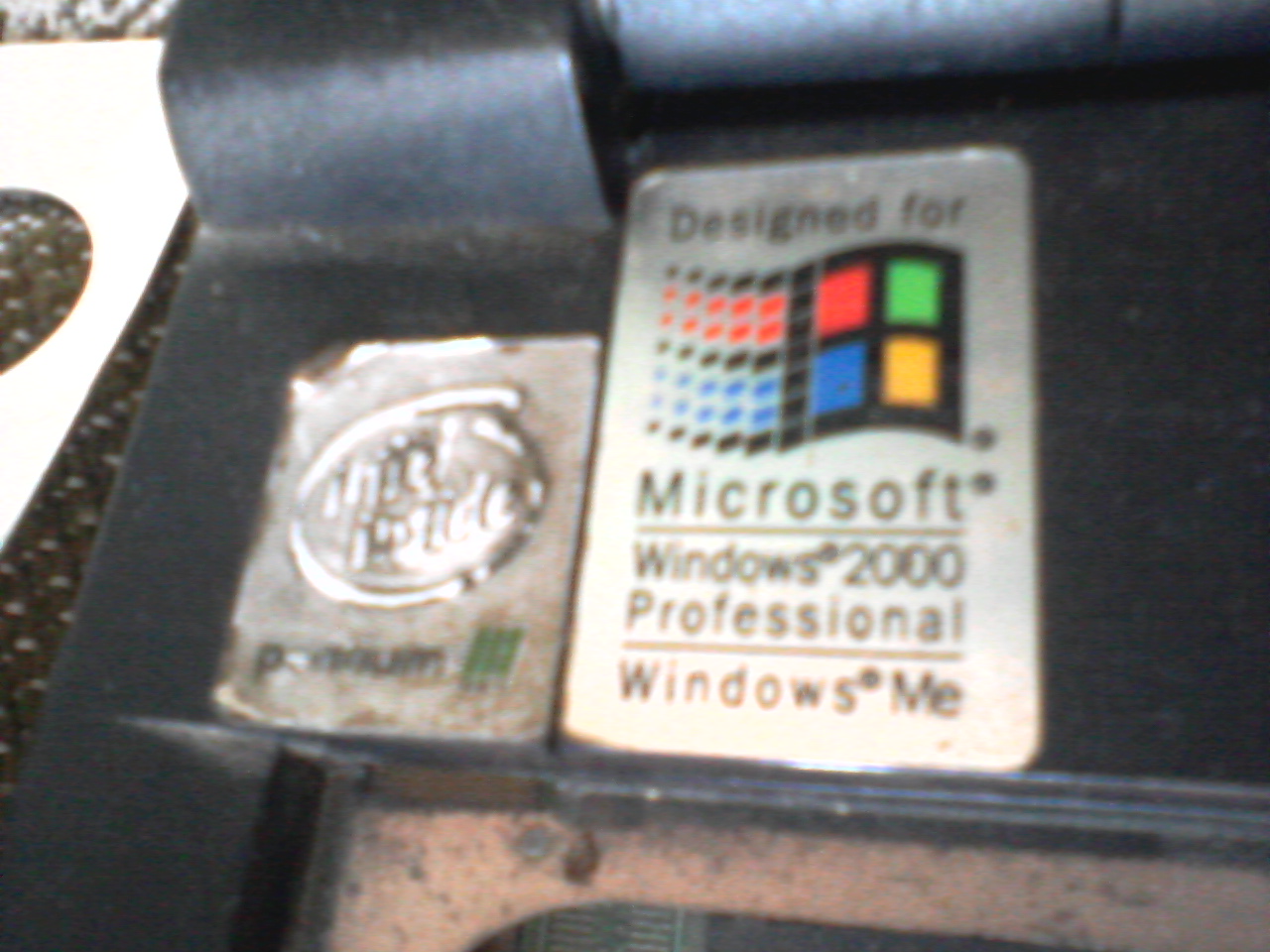

Кстати, этот старый P III уже имеет защиту от перегрева - просто выключается при работе, если плохо присоединить радиатор.

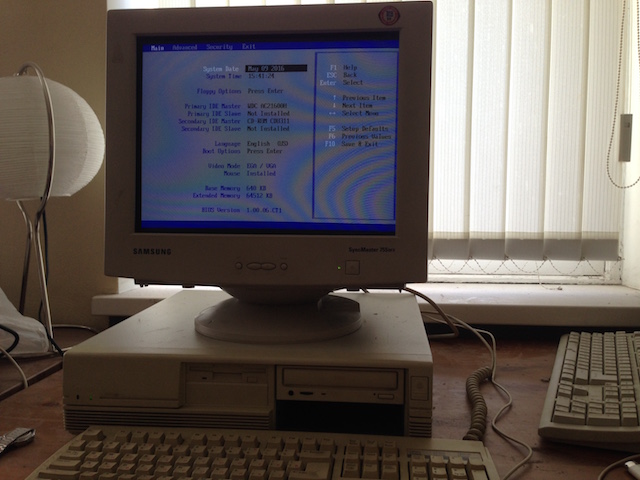

Расскажу про еще одну систему — Intel-овский системник на базе Pentium Pro:



Внутри — Pentium Pro на 200 мегагерц с 256 килобайтами L2-кеша. BIOS имеет опцию «детурбирования» (снижения скорости) и отключения кеша.

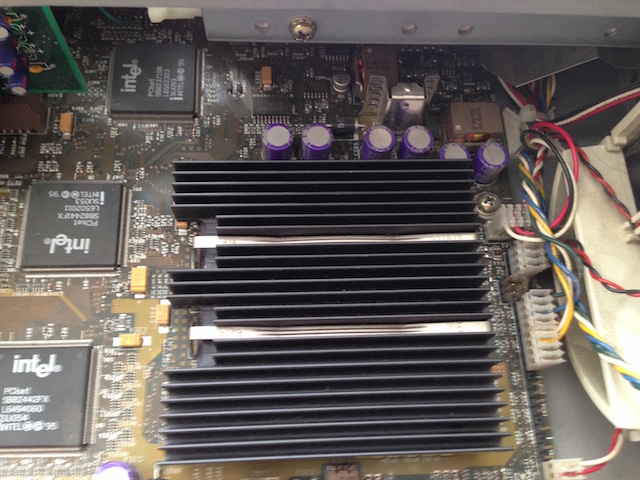

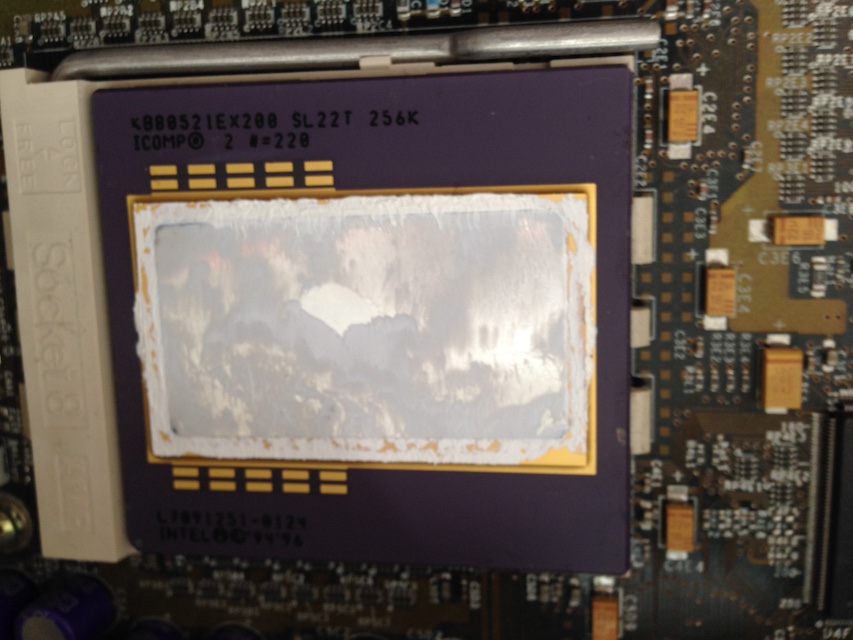

Не знаю, что тут использовали за термопасту, но впервые столкнулся с такой липкой и тягучей массой. Да и непонятно, как она сохранилась там:

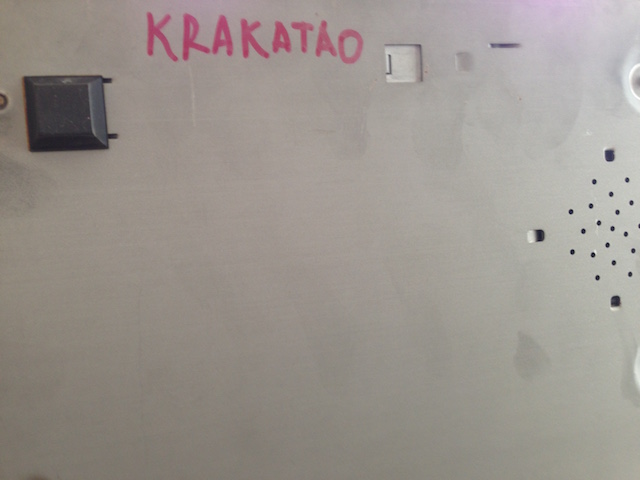

На дне компьютера с ошибкой написано Krakatoa — кодовое название материнки Intel AP440FX.

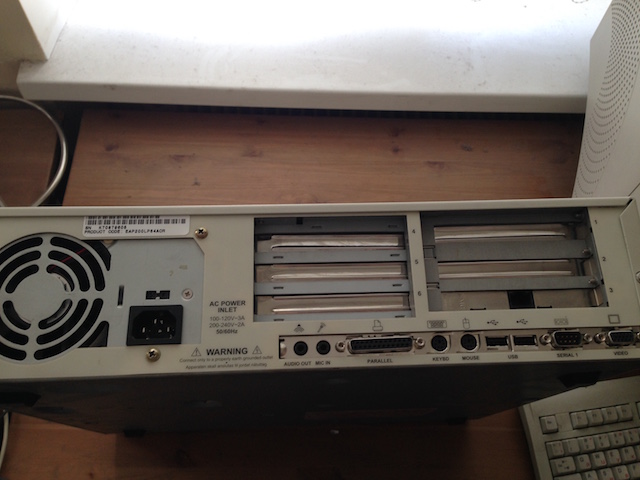

В систему встроен звук на базе Crystal 4236 и видео Virge/DX 2MB. Два слота PCI, три слота ISA (то есть в сумме всё-таки не шесть, как может показаться, глядя на задник). Памяти — 64 мегабайта EDO. Слотов под PC-100/PC-133 всё равно нет. Жесткий диск стоял WDC AC21600H на 1,6 гига — поменял на 80. С приводом Sony CDU311 (8х) был связан очень постыдный эпизод — я забыл, что старые приводы часто не поддерживают CD-RW, не мог установить с него систему и долго перетыкал туда-сюда IDE-шлейфы. Когда заменил на более новый 52-скоростной Sony, всё заработало.


Звук я поменял на Creative AWE64 Value (CT4500) с модулем на 8 мегабайт. А вот видео решил оставить и только добавил Voodoo 2 на 12 мегов. Сеть заменил — вместо ISA-шной SMC Ether Ez на 10 мегабит поставил PCI-ный 3COM 3C905B.

В итоге эта система заменила мне Pentium MMX200 в качестве основной ретрогеймерской машины. Насколько я понимаю, бенчмарки PPro vs PMMX в свое время были богатой темой для холиваров: Pentium Pro хуже себя показывали в 16-битных приложениях и значительно лучше в 32-битных, не поддерживали инструкции MMX (но вроде к тому времени как начали выходить приложения с таким кодом, оба процессора уже устарели). С другой стороны, если все игры, работавшие в защищенном режиме (Doom, Duke Nukem, Descent) — это уже 32-битные приложения, то в каких требовательных тайтлах мог отставать этот процессор?

На практике огромной разницы в играх я пока не заметил. Единственное, что бросается в глаза — заметный прирост в скорости LAN. На PMMX у меня стоит 3C905C, здесь — 3C905B. Клиент один и тот же (Total Commander). ОС в обоих случаях — Win98SE, установленная с одного и того же диска. Профиль TCPOptimizer выбран одинаковый. При этом на Socket 7 мне максимум выдавало 500КБ/С, тут скорость доходит до 4500 КБ/С.



Подскажите, почему одна и та же видеокарта (совершенно одной модели) может иметь разное расположение компонентов на плате? Вот у меня есть:
MSI FX5200 VTD128 (NVIDIA GeForce FX 5200 128 bit)
внешний вид полностью совпадает с образцом тут:
http://www.3dnews.ru/173176/page-3.html
однако при попытке найти страницу производителя, на превью расположение компонентов совсем другое, является ли это той же видеокартой и стоит ли игнорировать различия?
https://www.msi.com/Graphics-card/FX5200VTD128.html#hero-overview

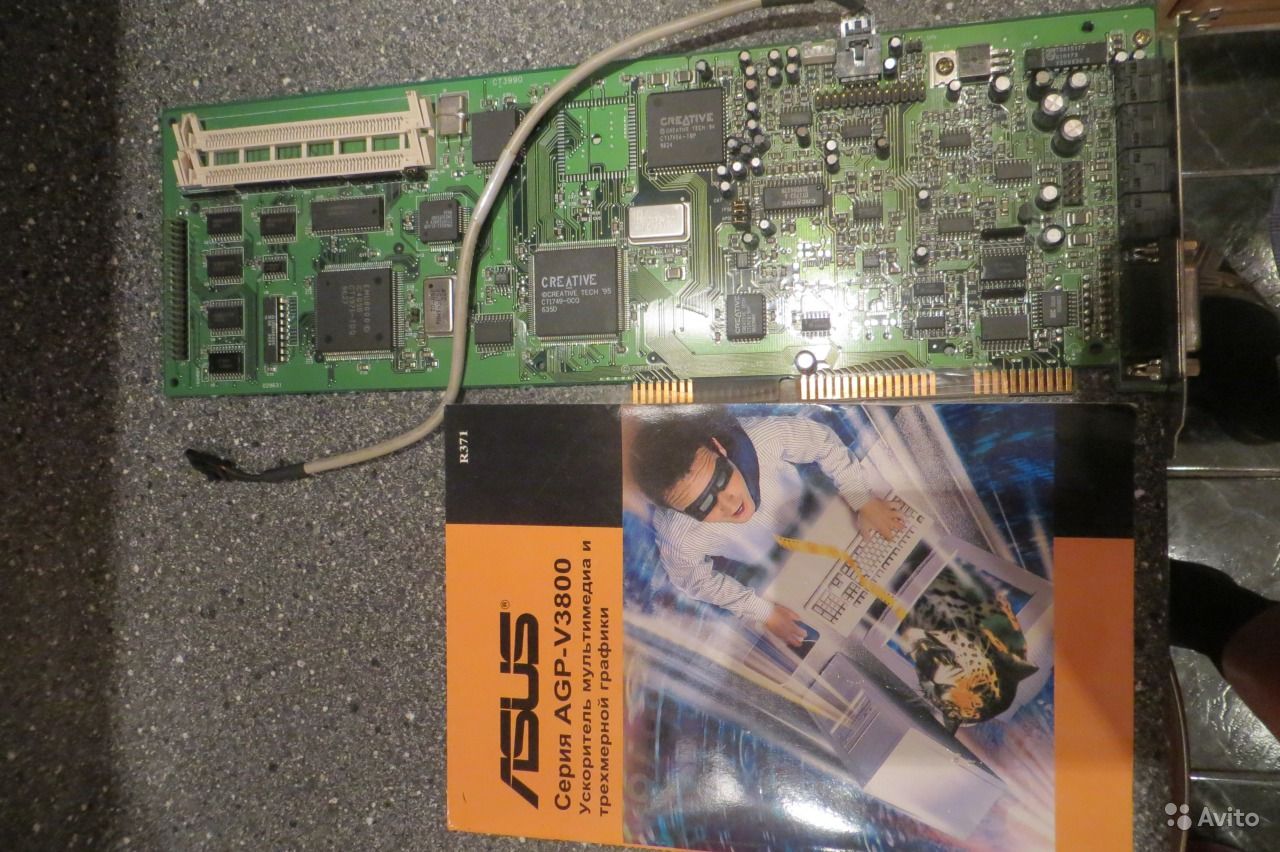

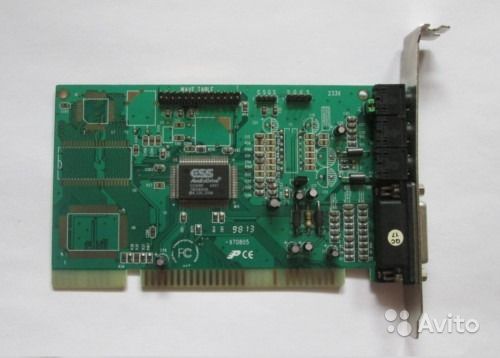

Я как-то задавался таким вопросом с звуковыми картами, потому что там может доходить вот до такого:



С одной стороны, производители всё время пытаются урезать себестоимость карты. При этом выгодно не только уменьшать количество компонентов, но и придерживаться одной и той же печатной платы. То есть несмотря на внешний вид звуковая карточка действительно может обладать примерно теми же функциями и характеристиками.

Но! В некоторых случаях функционал действительно меняется:



и

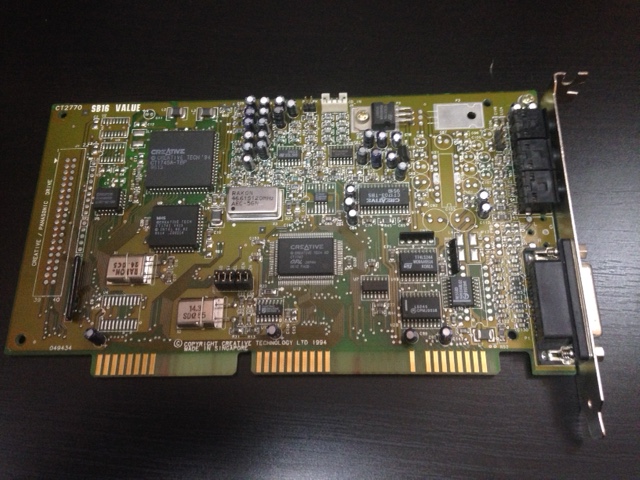

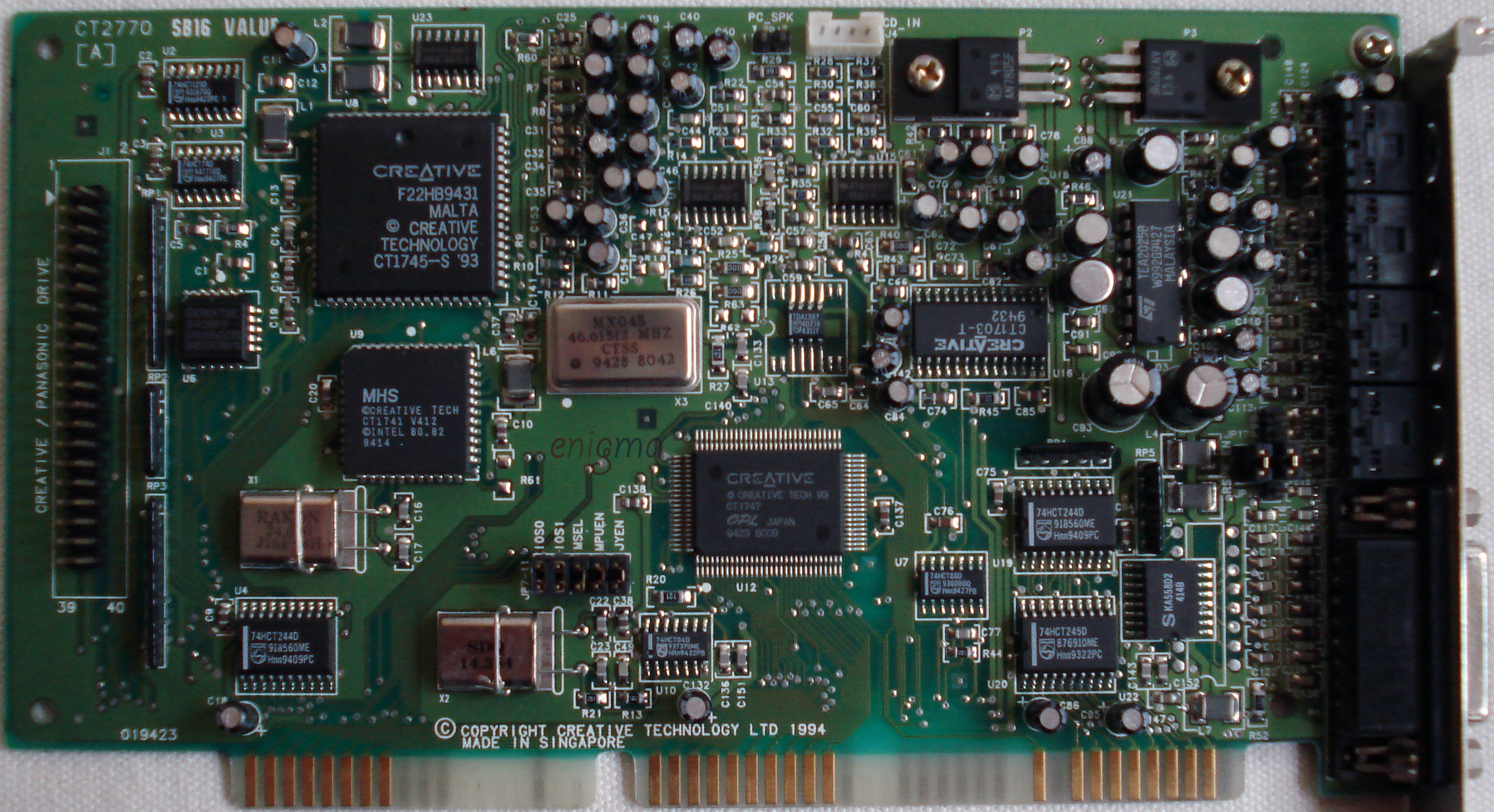

Одна и та же SoundBlaster 16 Value CT2770. Однако в первом случае усилка нет, а во втором есть. В первом случае IDE-коннектора нет, во втором — есть. Хотя маркировка (за вычетом [A]) одинаковая. Так что в каждом случае, увы, по-разному. Причины — разные рынки (более дешевая версия), в моем случае возможно даже, что более простая версия продавалась сборщикам систем (которые знают, что IDE в системе уже есть, или что колонки в комплекте будут активные) и так далее.



@jbosch, а зачем, кстати, нужен IDE на звуковой карте? Диск, что-ли, подключать?



Я уже отвечал развернуто на этот вопрос страниц 50 назад в теме "Звуковые под дос".
Основное - подключение cd-rom для систем на базе 386 и ранних 486, когда в основном был 1 канал ide на мультикарте.
Частично оставалось вплоть до времен пентиума, когда контроллер на карте можно было назначить 3-4ым ide каналом.
