Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



На странице производителя фото с половиной чипов памяти. Возможно по ошибке поставили фото 64bit версии, или на карту могут устанавливаться чипы памяти различной организации.

--- добавлено 23 май 2016, предыдущее сообщение размещено: 23 май 2016 ---

Хотя, там не только чипов памяти меньше, емкостей не хватает, одного чипа... У производителя представлена фото карты попроще.



На странице производителя фото видеокарты с двухсторонним расположением чипов памяти. Скорей всего у одной из карт стандартный дизайн PCB от NVIDIA, у второй собственная разводка от MSI.

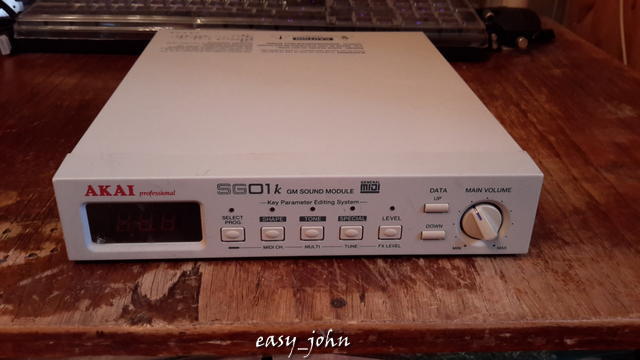

Приехал Akai SG-01k
.
. .

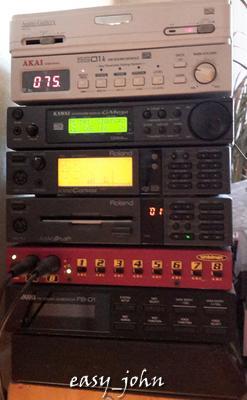

Вполне вписался в миди-башенку:
.



А что за Soundbrush? Я ведь правильно понимаю, что он только с дискет читает, или как обычный GM-модуль в играх тоже работать будет?



Миди-магнитофон. Все, что получает на вход - можно записать на дискету, с дискеты читает последовательно миди файлы и играет на выход.
Синтезатора в нем нет, только миди in/out.

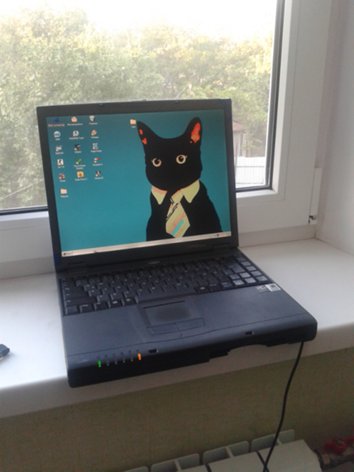

Samsung GT700 Series

Конфиг был следующий:

• Pentium III-E 800Mhz

• ATI Rage 8Mb
• 256Mb SDRAM
• IDE 2.5"" 80Gb

фотосессия для ценителей

PCMCIA-шный EDGE-модем Sony Ericcson GC89, который успешно работал на этом ноуте. Так и понял зачем там WiFi Certified написали



Вопрос, где на картинке "DIMM 8Мб"?



@Xxek, _где-то_ оно там есть.
Впрочем, возможно, перепутал с 16 Мб.

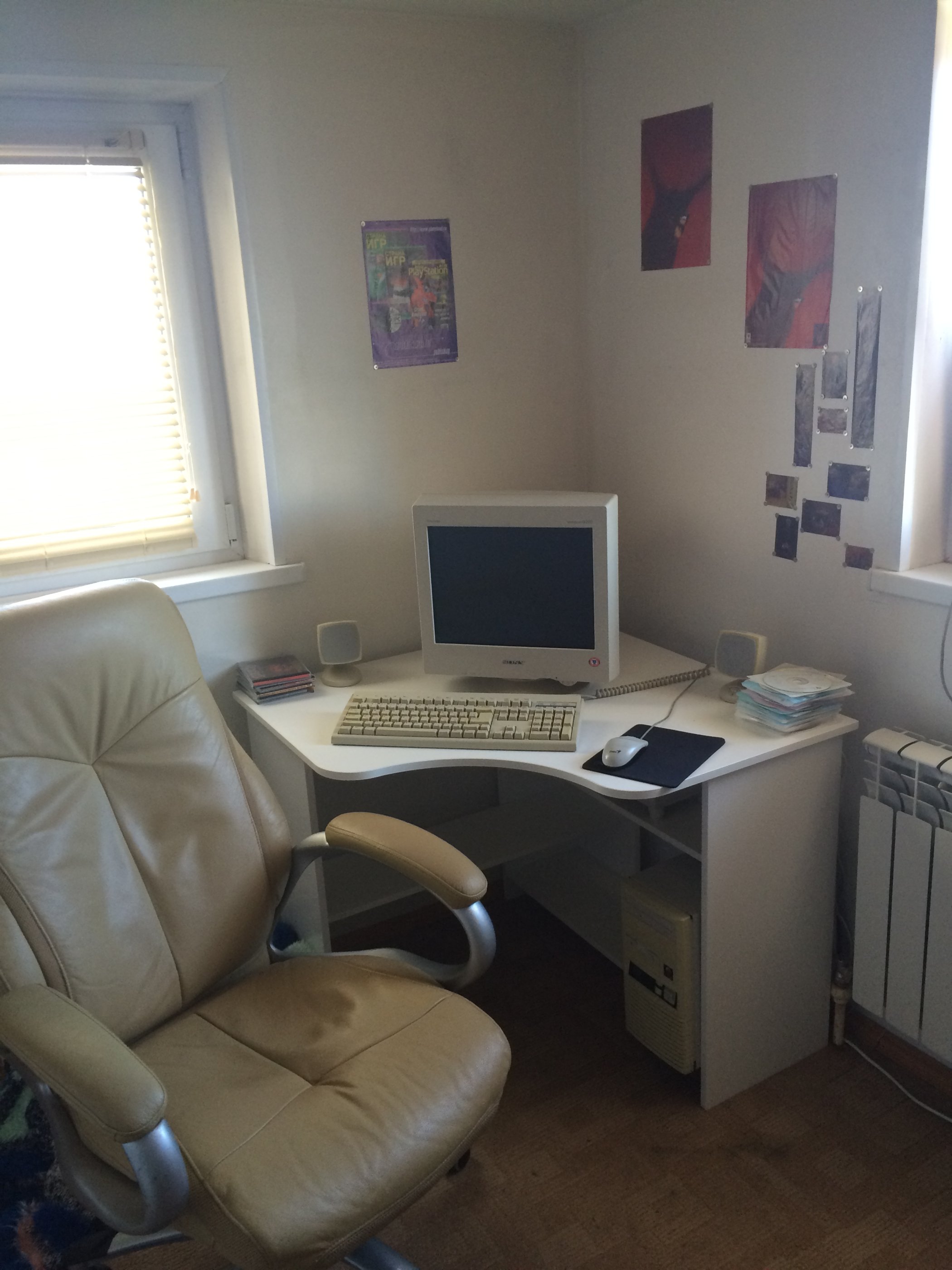

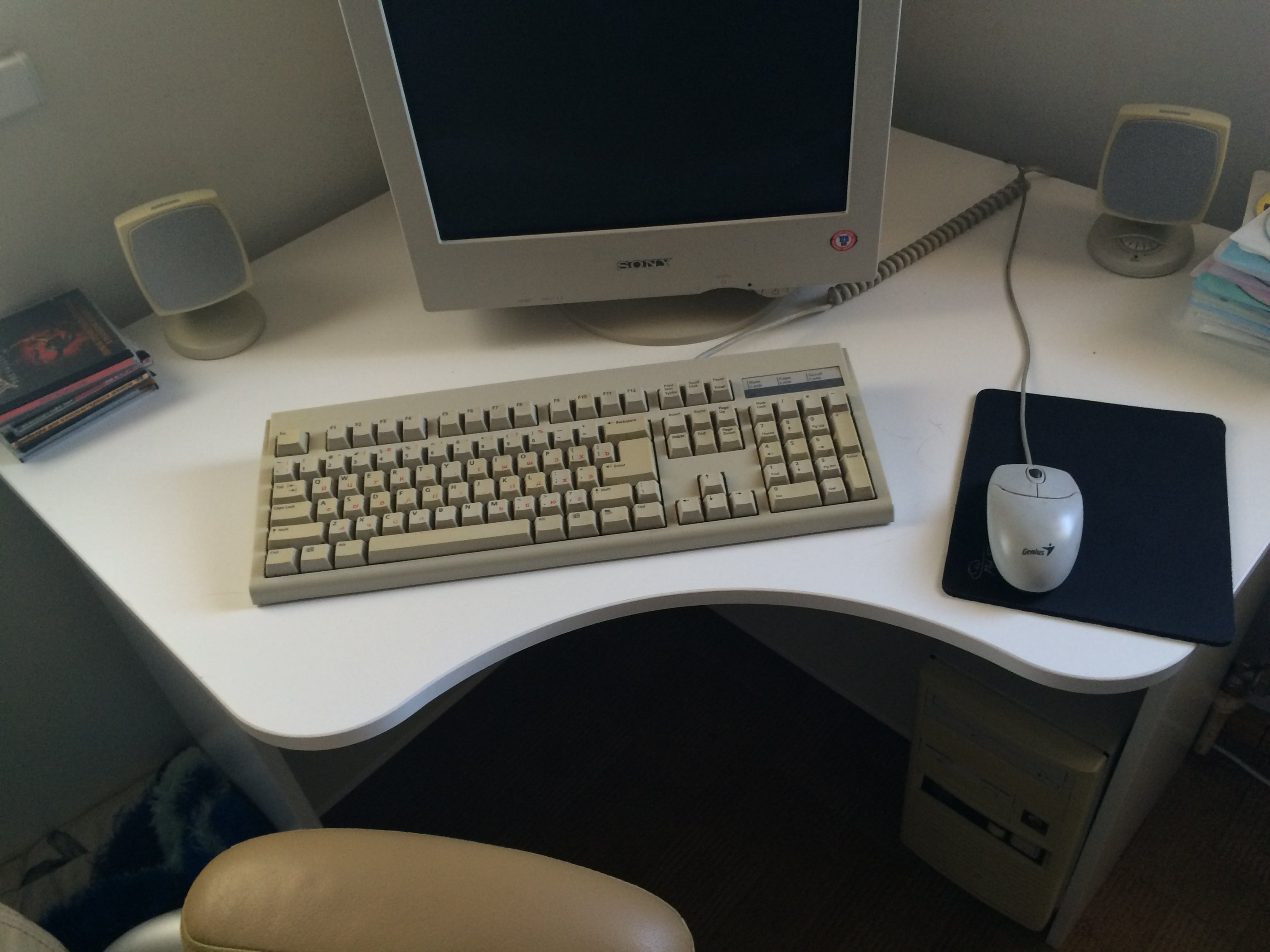

Собрал себе Pentium 200 mmx.

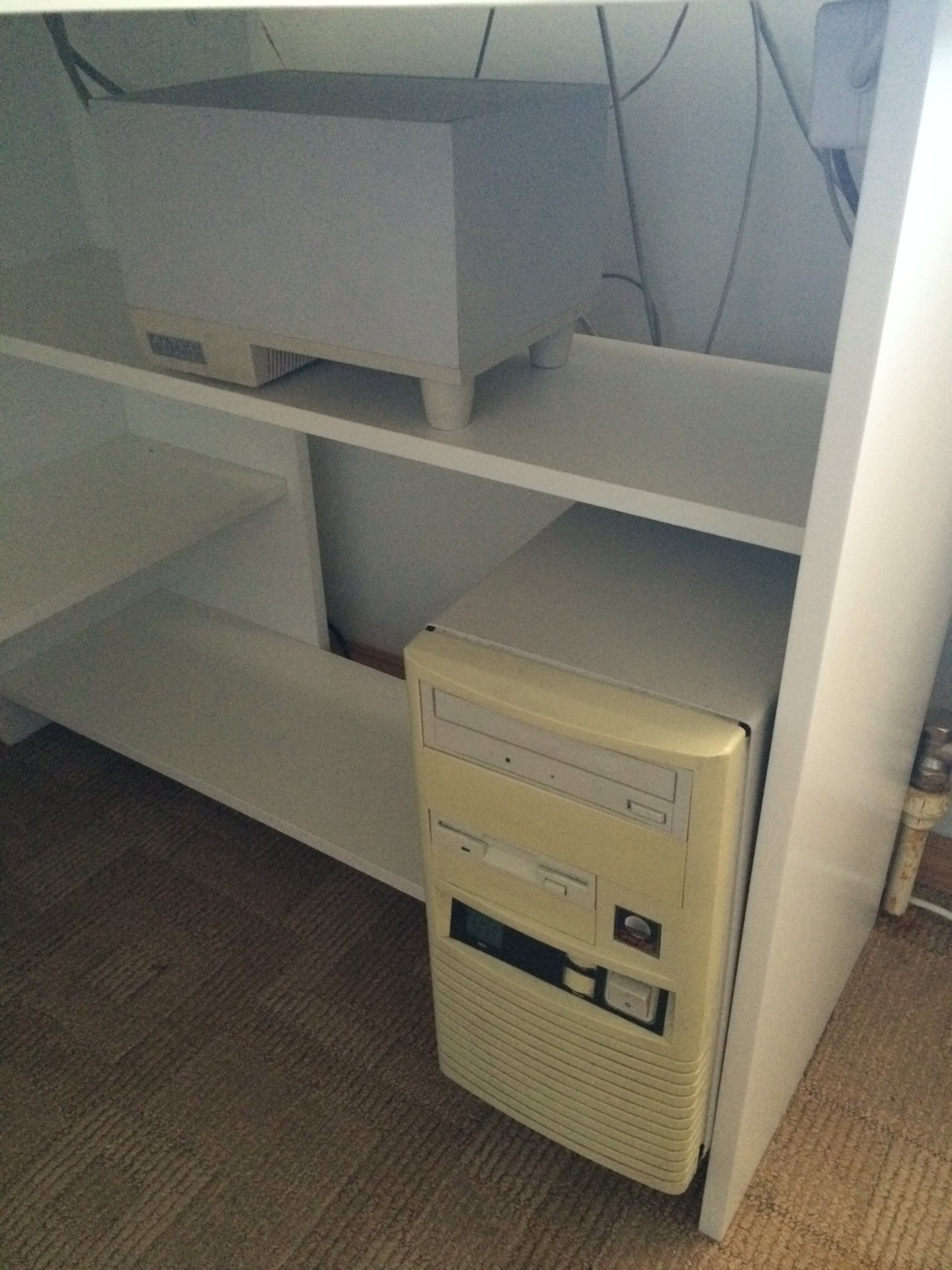

Особенно радует винтажный системник. Вообще довольно долго искал все комплектующие с нуля. За системник с прошлым хозяином пришлось поторговаться. В итоге доволен, в 90-е видел такой в заставке к энциклопедии игр-1000, теперь вот купил. Еще повезло со старым блоком питания внутри. Я был уверен, что они все шумят настолько сильно, что единственный вариант это покупать какой-нибудь новый be quiet! и ставить на него переходник ATX-AT. Но тут - о чудо, родной 80-мм блок питания практически бесшумен.

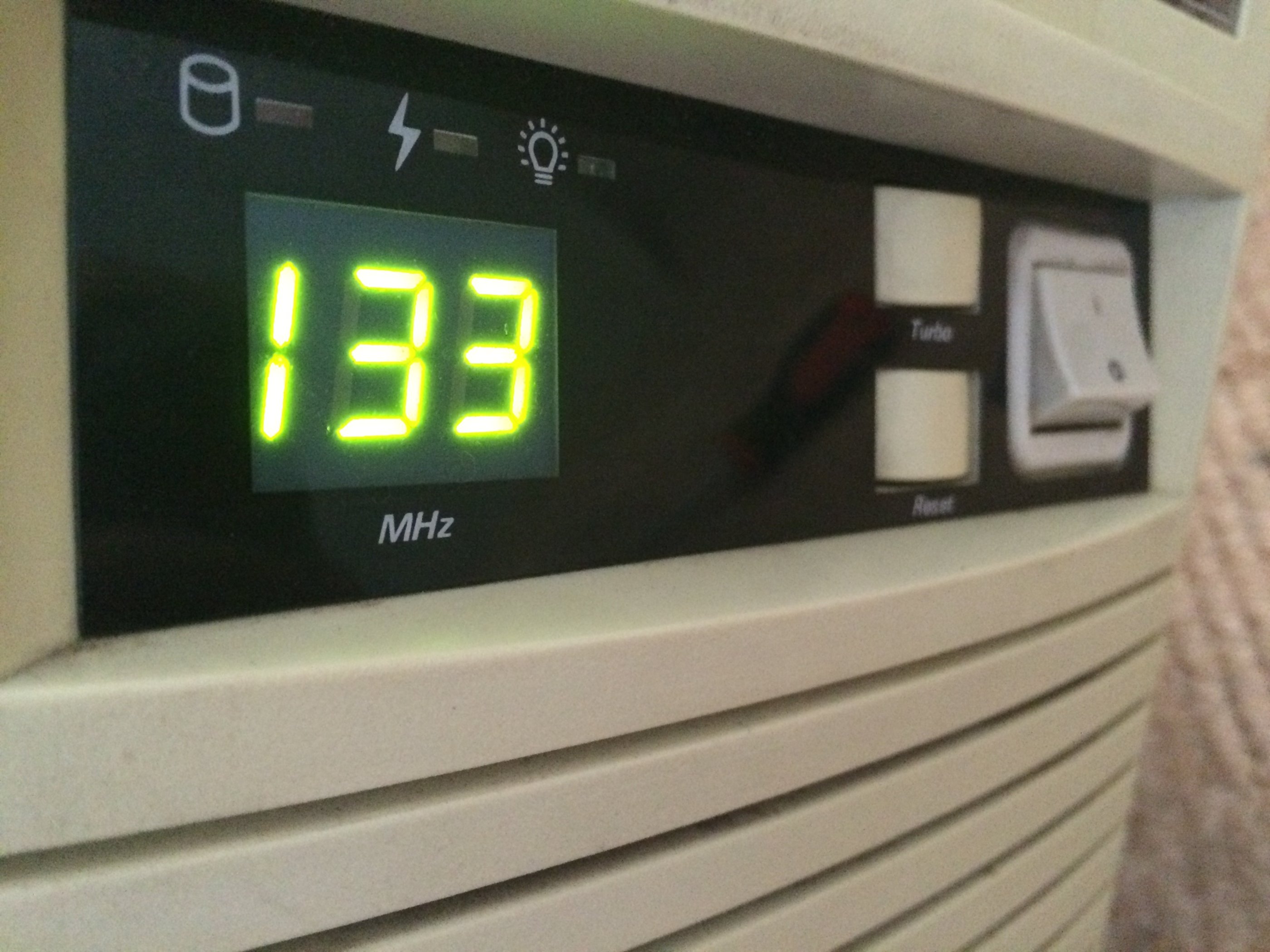

Табло на системнике раньше показывало HI или LO при включении турбо режима. Но раз у меня не Pentium-90, решил перепрограммировать. Хотел чтоб было 200, в честь процессора, но вбить не удалось (первая цифра может быть только единицей), поэтому написал 133 в честь частоты памяти (ее кстати 128 мегабайт, правда насколько я понял windows 95 использует максимум 64)

При нажатии на Turbo теперь показывает вот это:

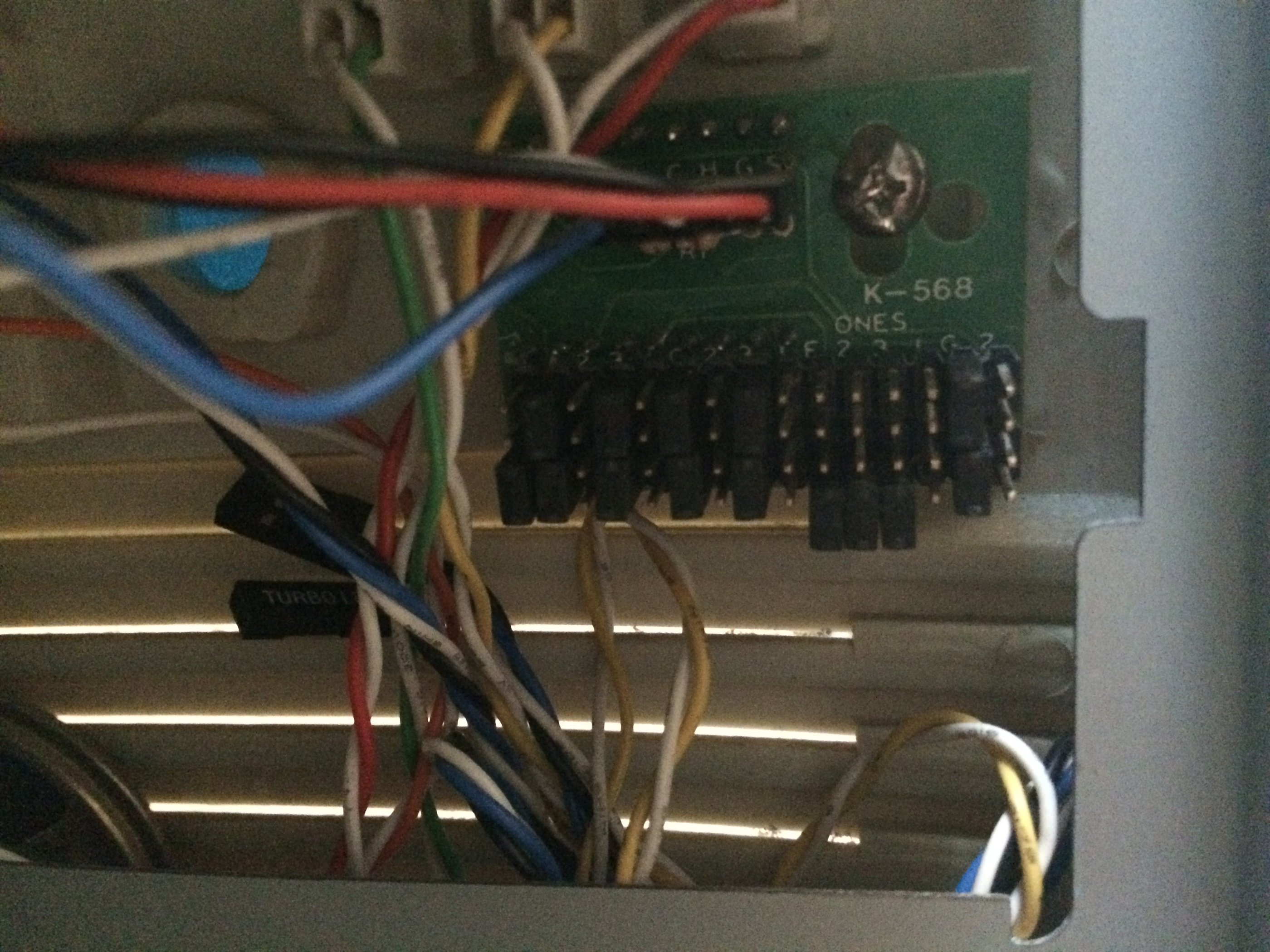

Перепрограммируется все это сложной системой джамперов внутри системника. Читал всякие инструкции, ни одна не помогла. В итоге настроил все методом проб и ошибок.

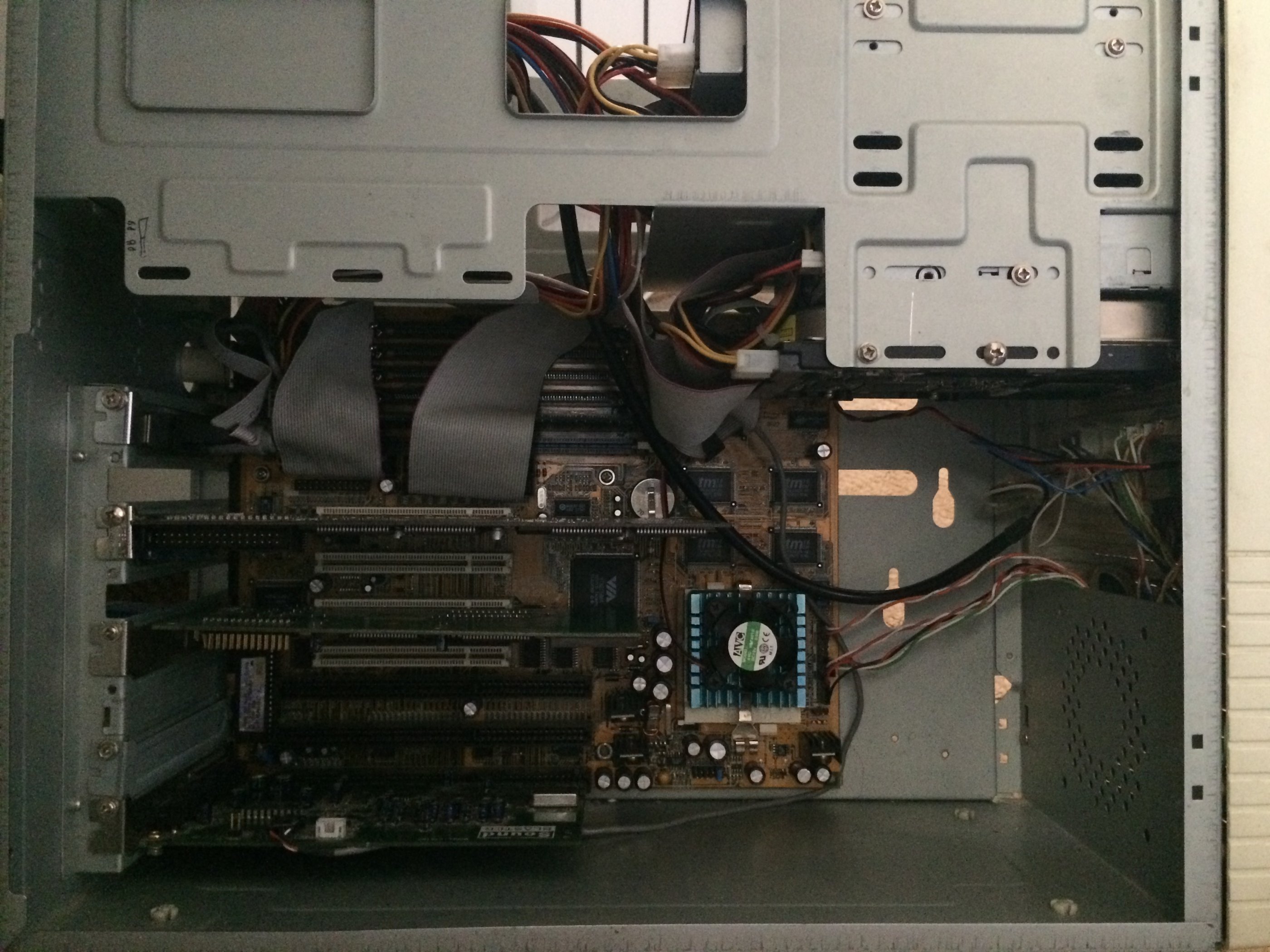

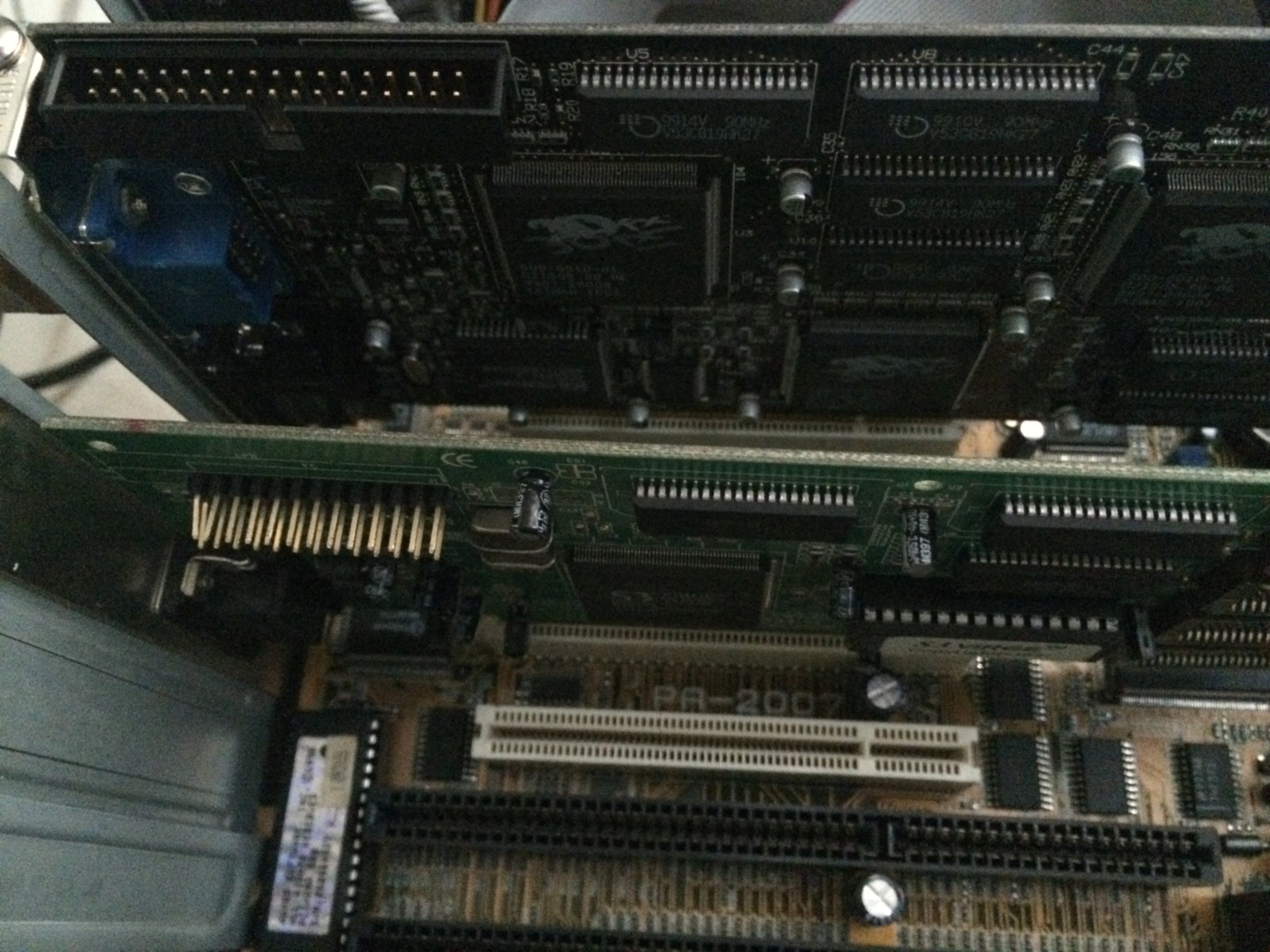

Внутри стоит 3dfx voodoo 2. Пока одна, но скоро придет вторая. 2D-видеокарта s3 virge, но меня она не очень устраивает, картинка мутная и не дает больше 85 hz. Заказал Matrox Millenium 2, посмотрим не врут ли ребята с vogons.org, писали там что качество 2d у этих карт как небо и земля в пользу matrox.
Также, я был крайне разочарован работой pass-through кабеля для Voodoo. Жуткое размыливание картинки, особенно бесило на рабочем столе. Решил проблему выведя voodoo напрямую в монитор через второй vga-кабель. Теперь все четко, правда надо вручную переключать свитч на мониторе при загрзуке 3d-игры.
Нашел Isa-шную карту Sound Blaster Vibra. Отлично распознается в любых играх как sound blaster 16, от warcraft 2 до blood. Знаю, что это было в свое время бюджетное решение, но меня качество звука устраивает. Плюс, не уверен что awe32 влезет в корпус - на процессоре довольно объемный радиатор.

Выводится все это на колонки antec lansig с сабвуфером. Звучат они одновременно как в старые времена и плюсом дают хороший бас. Пришлось носить их в ремонт - в сабе меняли микросхемы, не работал.
Клавиатуру в будущем планирую поменять на ibm model m, но пока и эта сойдет. Мышь лазерная, ценю все же ее большую плавность и точность, чем шариковую "олдовость". Также с помощью программы ps2rate добился еще большей плавности движения курсора на десктопе, выставив частоту опроса порта 200hz.

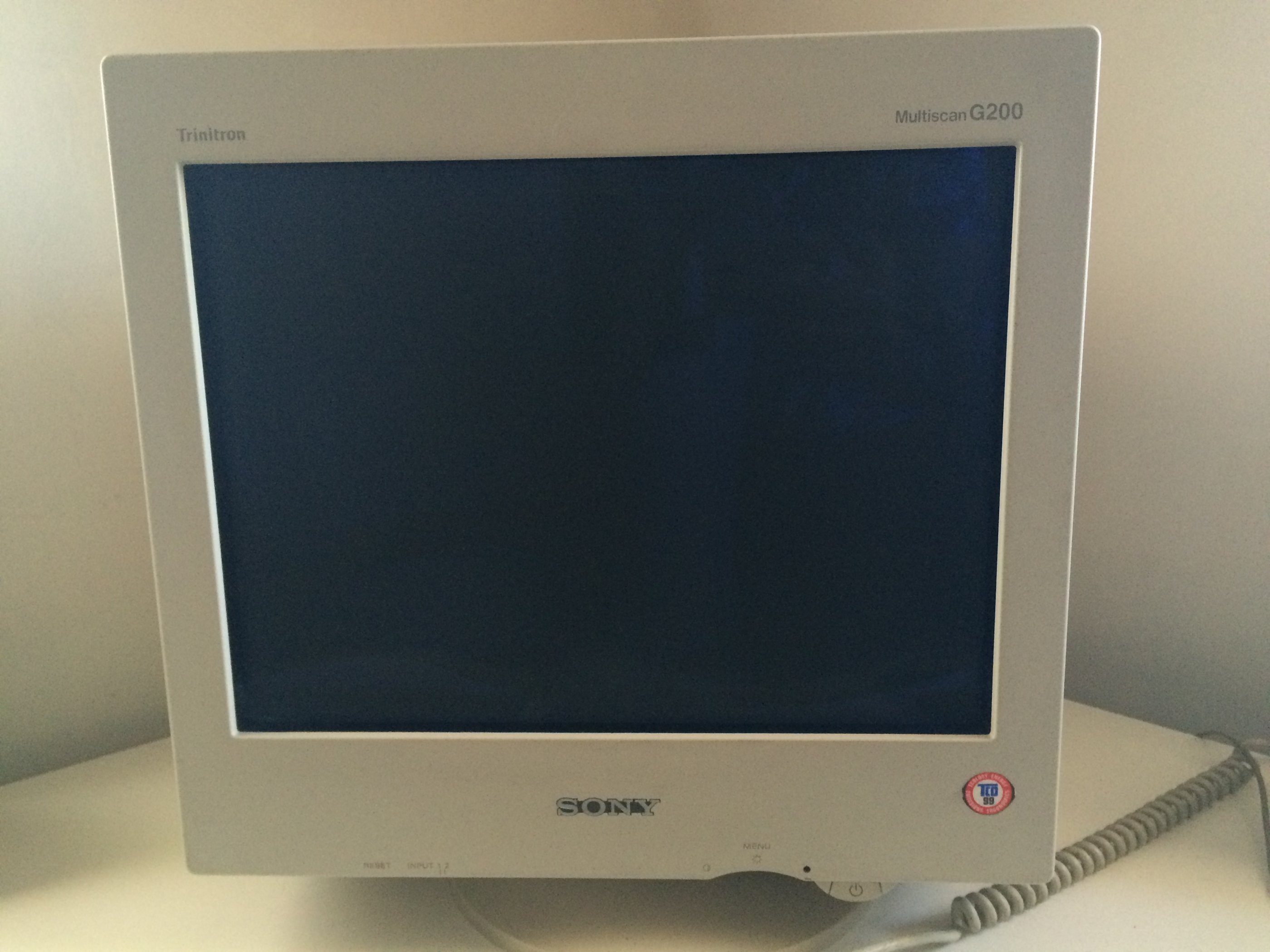

Теперь о мониторе. 17' Sony Trinitron g200.

Я перепробовал просто уйму разных мониторов для ретро игр. Наверное, подробно об этом отпишусь в специальной теме. Тут скажу одно - лучшая для меня трубка, цвета, высокая герцовка для плавности, удобное переключение vga-inputов, что в моей конфигурации особенно актуально.

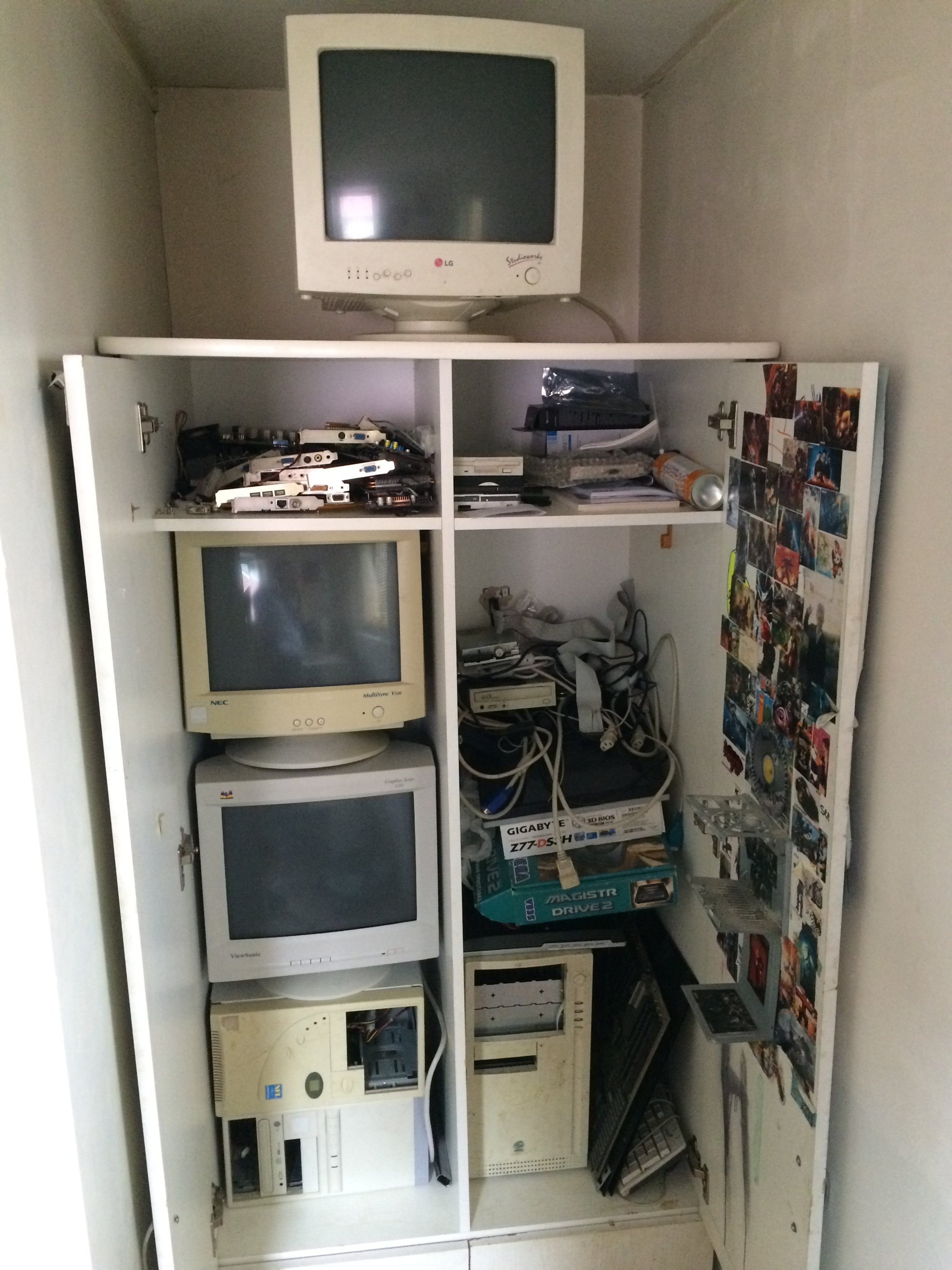

Бонус - различные перепробованные комплектующие, которые отбор в финальную сборку не прошли.
PS

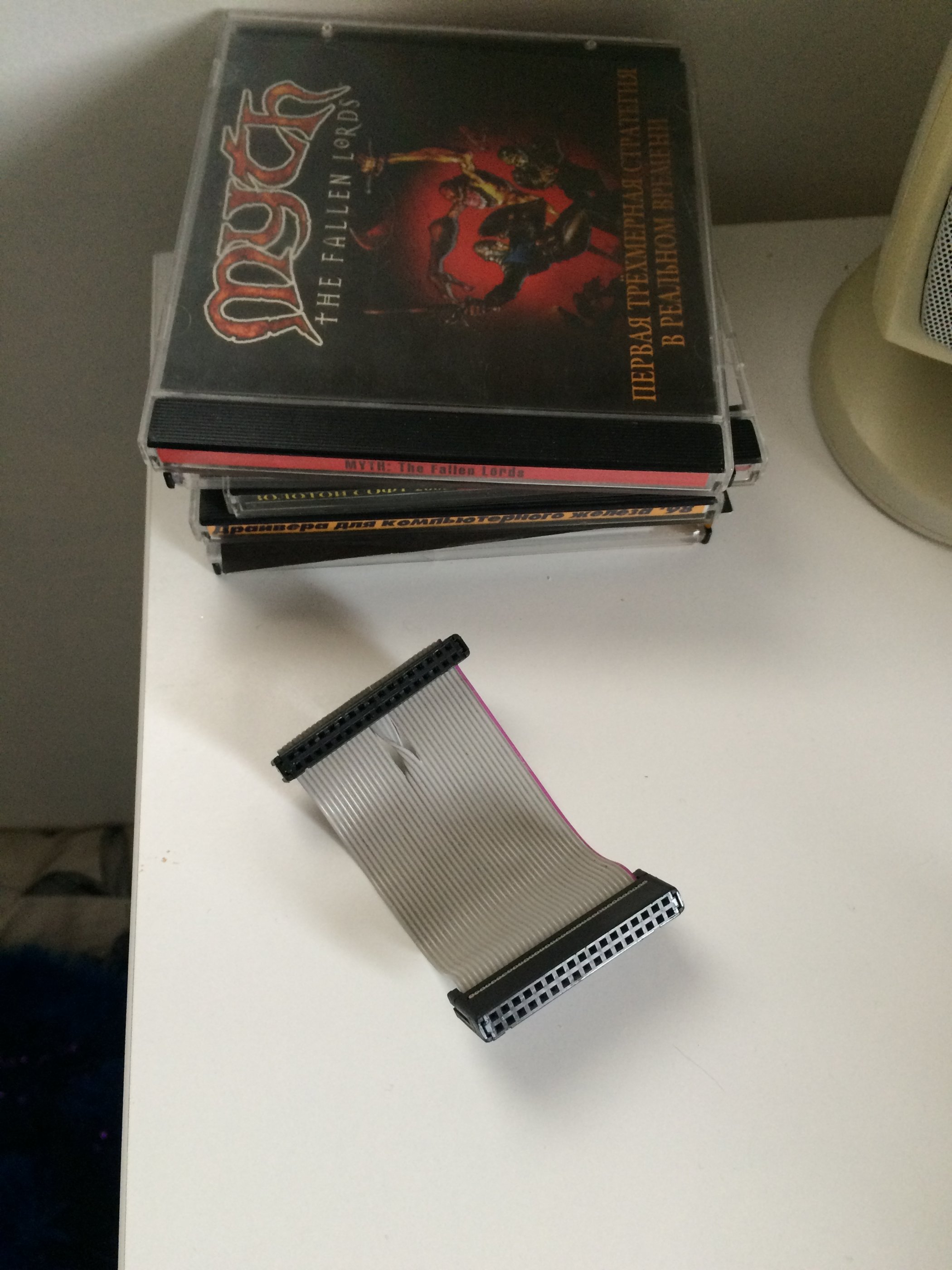

и самодельный SLI-кабель ждет своего часа.



512 вообще-то (с бубном — больше).



Возможно тогда проблема в матери fic socket-7. Где-то на форумах натыкался на инфу, что они иногда хоть и видят 128, работают только с 64. Изучаю вопрос.



Про 64 мегабайта проблема не в Windows, а в том, что материнки на интеловских чипсетах (430VX и 430TX) могут кешировать только 64 мегабайта. Если поставить больше 64 мегабайт на такой чипсет, то производительность скорее всего пострадает. Вот тут про это написано.

Я бы посоветовал найти AWE64 Value (например, CT4500) — их очень много, стоят не более 500р, и они обратно совместимы с AWE32. Длина такая же, что и у Vibra. То есть все игры, которые поддерживают AWE32 (например, почти все игры на основе Doom и Duke Nukem), будут отдавать ей General MIDI. Это не вопрос качества звука, а просто более продвинутый стандарт музыки. С SB16 она будет совместима настолько же, насколько и Vibra — если вдруг понадобится.



Если кому интересно - пришел matrox millenium 2. Жутко завышенный контраст по дефолту, к счастью софт позволяет убрать. Да, дает более четкую картинку при высокой герцовке. Однако проблемы с совместимостью хуже чем я ожидал. Например не запустилась "энциклопедия игр 1000". Учитывая то что качество картинки не так уж и сильно впечатлило отказался от нее.

Взял s3 virge gx. Дает 120hz, не сильно мылит + совместимасо всем что только можно.

И еще, несмотря на тесты в которых вторая voodoo sli на 200 пне не дает ничего кроме более высокого разрещения и myth the fallen lords и forsaken по ощущениям с ней получили +30 +40 fps в 800x600.



а почему такой хилый пентиум? он для совсем глубокого старья, нуждающегося в турбо кнопке, всё равно слишком мощный. а для "новых" игр слишком слабый. мне кажется, уж или 386-486, или сразу топовый пентиум 2 (3) собирать



Для windows игр 95-97 самое оно. Для ранних 3d-игр 97-98 года. Плюсом - high-end для всего досовского. У меня такой комп был 20 лет назад, только без 3dfx.

Для высоких фреймрейтов в играх 1998-2002 у меня другая банка собрана со 150-герцовым элт.

486 иногда тоже подумываю собрать, но в принципе все интересное оттуда без проблем идет на 200mmx в режиме ms-dos. Есть еще в планах Pentium3-800mhz с voodoo3 или rivatnt2. В принципе все железо есть, вопрос лишь в сплиттере для клавы



Нет, на самом деле вот это верно:

Это последний железобетонный аргумент! У меня тоже был примерно такой, но для меня это не повод собирать сегодня машину ни к селу, ни к городу. Я согласен с тем, что лучше собирать 80386 и Pentium-3/выше, такая пара порвёт один первопень на британский флаг по совместимости, адекватности производительности, как в раннем (386), так и в позднем (P3) досе, в винде само собой с первопнём также будет Облом Петрович по сравнению с третье- или четверопнём.



И да и нет. 97-2001 год был временем стремительного прогресса производительности пк. Новые, более мощные процессоры выходят чуть ли не каждый месяц, развиваются технологии видеокарт.

800mhz pentium 3 или выше уже может начать давать проблемы совместимости в grim fandango (баг с лифтом), fallout 2 (завышенная скорость движения по карте). Потому что на момент выхода этих игр 450mhz pentium 2 был самым high-end. На pci-voodoo 3 и выше не идут некоторые приложения, например энциклопедия игр 3500, на последующих agp-картах те же проблемы с ней. Поэтому быстрая система с запасом не всегда лучший вариант из-за проблем совместимости.

Я думаю, что каждой эпохе свое железо. Конкретно эта банка у меня из серии "верните мой 97-ой".

Что касается работы в windows - 95 - компромиссов в производительности на 200 пне, не ощущается. Это адекватный операционке проц, да и памяти с запасом. Вообще пользоваться машиной довольно приятно, аккуратно запускается, плавно работает на десктопе. Жесткий не тупит (тфу-тфу) - короче, в целом, нет ощущения что сел за какое-то трещащее-жужжащее, тормозное старье. Я думал, будет иначе.



С учетом, что вышла она в эпоху 80386 процессоров, то на 200 пне она просто летает.



А мне сегодня товарищ подогнал несколько старых системников, от 486 до p-II, один из них десктоп ibm. Фото делать не стал, внешнее состояние ужасное, один из них судя по всему даже в какой то жиже повалялся. При осмотре на метери слотового п2 сходу обнаружил несколько дутых конденсаторов. В общем работой на пару месяцев себя обеспечил, затем и фото-сет устрою.



устроился на роботу к телемастеру в кладовке обнаружил очень много ретро пк еле выменял себе целый системник
