UnrealEd: как с ним работать

Тема, в которой можно задавать вопросы и делиться мастерством по редактированию карт для Unreal и UT99

Расскажите, пожалуйста, как в UnrealEd делать SkyBox'ы. Там слева в окне редактора столько кнопок - голова кругом идёт... P. S. Скринcшоты не возбраняются!

Следующие сообщение добавил unreal doom

Многим может пригодиться дополнительный набор строительных брашей.
Нужная штука зовется UE2 Extrabuttons.

Русскоязычные ресурсы по редактированию Unreal

UnrealScript.ru - News - Здесь находиться около десятка статей, посвященных UnrealED, пока это лучший сборник материала на русском языке, который я видел, к сожалению статьи по редакторам Unreal/UT и редактору UT 2003\2004 намешаны в кучу.

UnrealEngine » Unreal Level - Unreal - Этот сайт посвящен редактированию игр на движке Unreal, но конечно прежде всего самой нереальной серии. Думаю, что данный ресурс ценен прежде всего своим более четко организованным форумом (так как это не сайт об играх в целом, потому здесь нет просто общей темы об UnrealED). Своей специализированностью сайт и ценен.

OldUnreal, purely devoted to the old Unreal versions - На данном ресурсе можно найти программы, способные помочь в некоторых аспектах редактирования Unreal. Сам я такими программами ни разу не пользовался, но вдруг кому-то пригодятся.

Сайты о серии игр Unreal

Planet Unreal Russia - News
Unreal page - Главная страница

Советы из этой темы, которых нет в туториалах

UnrealEd: как с ним работать - О редактировании ландшафта и немного об особенностях геометрии.

UnrealEd: как с ним работать - Полезное замечание от Vermillion ][ насчет особенностей Unreal Engine.

UnrealEd: как с ним работать - Еще одно сообщение от того же автора, касающееся пары полезных функций Unreal Editor.

UnrealEd: как с ним работать - Здесь говориться, как заставить появляться монстра (хотя готов предположить, что метод может сработать и для некоторых других акторов) в разных местах уровня.

UnrealEd: как с ним работать - Замечание о том, как лучше обрезать браши.

UnrealEd: как с ним работать - Совет по работе с камерами, для создания кинематографических сцен в Unreal.

Синглплеерное дополнение для Unreal - Another Reality - Ценная информация от Alleras, из темы об "Another Reality", из этого сообщения я впервые узнал, что в UnrealED есть кадрирующая рамка, позволяющая легко выделять сразу множество обьектов, правда эта рамка заработала у меня только во второй версии редактора, возможно в Unreal Editor первой версии ее нет.

UnrealEd: как с ним работать - Мы все еще не знаем, как воссоздать правильное коллективное поведение у Predator'ов - стайных рептилий из Return to Na Pali. Однако мы по крайней мере научились уничтожать у этих тварей групповой инстинкт, из-за которого их искусственный разум частенько клинило самым неприятным образом. И за это знание стоит сказать спасибо господину под ником Masterkent.

Темы с форума Unreal-Level.ru и статьи с этого сайта

(к темам U-L нельзя ныне получить доступ, приведут просто на новый форум того сайта)

http://unreal-level.ru/forum/topic/54 - Тут рассказывается, как грамотно переносить уровни, созданные в UnrealED 2.0, в Unreal Editor первой версии, так чтобы не возникало различных глюков. Напомню, что такая процедура может понадобиться, если вы привыкли работать на второй версии редактора, но хотите, чтобы ваш сингловый уровень можно было запустить например и в Unreal Gold.

На всякий случай продублировал это мегаполезное сообщение в этой теме, ссылка - http://www.old-games.ru/forum/showpost.php?p=663710&postcount=183
P.S. Проблема неактуальна со времен появления Unreal Gold версии 227.

http://unreal-level.ru/forum/topic/327 - В этой теме обьясняется, как влияют различные настройки ребилдера, на конечные результаты перестройки уровня.

Эта тема также продублирована у нас, ссылка - http://www.old-games.ru/forum/showpost.php?p=663899&postcount=184

http://unreal-level.ru/218-semi-solids.html - Статья, посвященная полутвердым брашам (Semi Solid Brush).

Уже по традиции, материалы с U-L дублируются в этой теме, ссылка - http://www.old-games.ru/forum/showpost.php?p=687111&postcount=237

http://unreal-level.ru/224-zoning_occlusion.html - Статья. посвященная зонированию и окклюзиям (последнее судя по всему относится к Unreal Engine 2).

Тот же материал, продублированный в этой теме, ссылка - http://www.old-games.ru/forum/showpost.php?p=688619&postcount=238

http://unreal-level.ru/254-unreal-creature-care-and-feeding-guide.html - Важная статья о регулировании поведения нереальных существ, иными словами пособие по ИИ.

Материал статьи продублирован в этом сообщении - http://www.old-games.ru/forum/showpost.php?p=1079622&postcount=420

За оформление шапки отдельное спасибо A.P.$lasH!



делаеш проблемные браши семисолидами (выделив их и сменив солид на семисолид (твердотельный)), далее вокруг все вырезаеш одним большим, ребилд полный, после замены текстур удалить браш и вернуть индексы брашам (солид или что там было)...



Переключающаяся камера.

Сообщение от King89
Блин давно я их делал. Вспоминаю...

Ну примерно так. Делаешь триггер, и DispatcherPlus (Именно плюс). Потом ставишь в место где будет камера маленький кубик AttachMover, и ставишь над этим мувером ViewSpot actor. И направление его указываешь. Связываешь только триггер и диспетчер. В диспетчере в out Events выставляешь дважды tag Мувера и Спота. Потом в OutDelays, в строчке "1" выставляешь время работы камеры. В outTriggers в строке "1" ставишь 0.

Ну и надо задать AttachMover ключи кадры как камера будет перемещаться. и во вкладке AttachTag ставить tag от ViewSpota.

Вроде так...



Переноска уровней из UED 2.0 в UED 1.0.

Сообщение от DENTNT.

Итак, первым делом уровень нужно пересохранить в удобном месте.

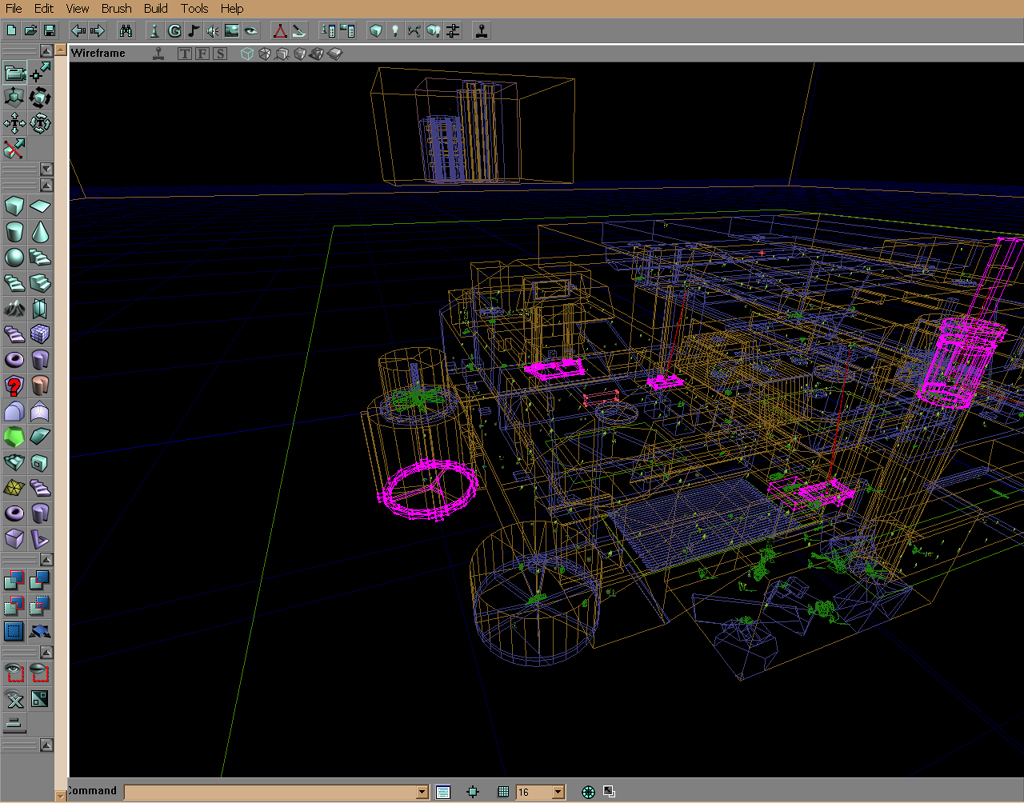

далее выделяем все браши и делаем инверсию выделения...
-

​

-
все выделенное удаляем, там будет свет, актеры, муверы и прочее не относящиеся к геометрии.
все это не нужно, посему заборт...
-

​

-

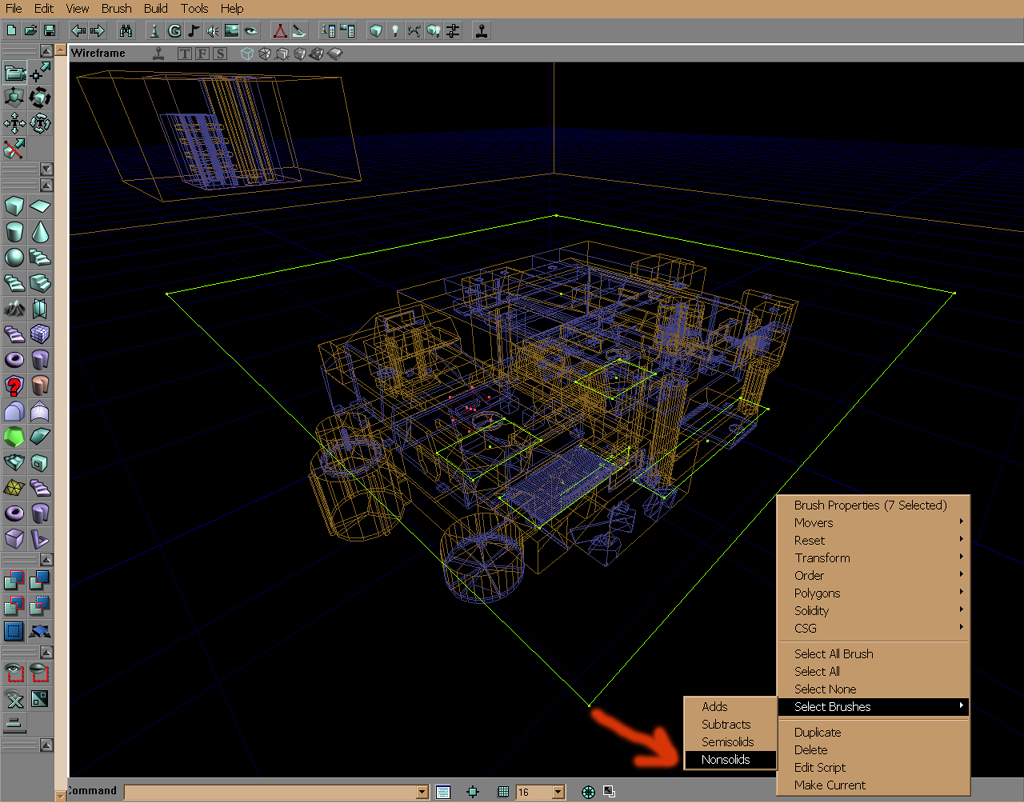

теперь, нужно удалить браши имеющие только одну сторону (плоскости), для простоты действий
можно выделить все *nonsolids* (но так как иногда и декорации бывают нонсолидами, их нужно исключить
из выделения вручную и обратить потом в *solid*)
-

​

-

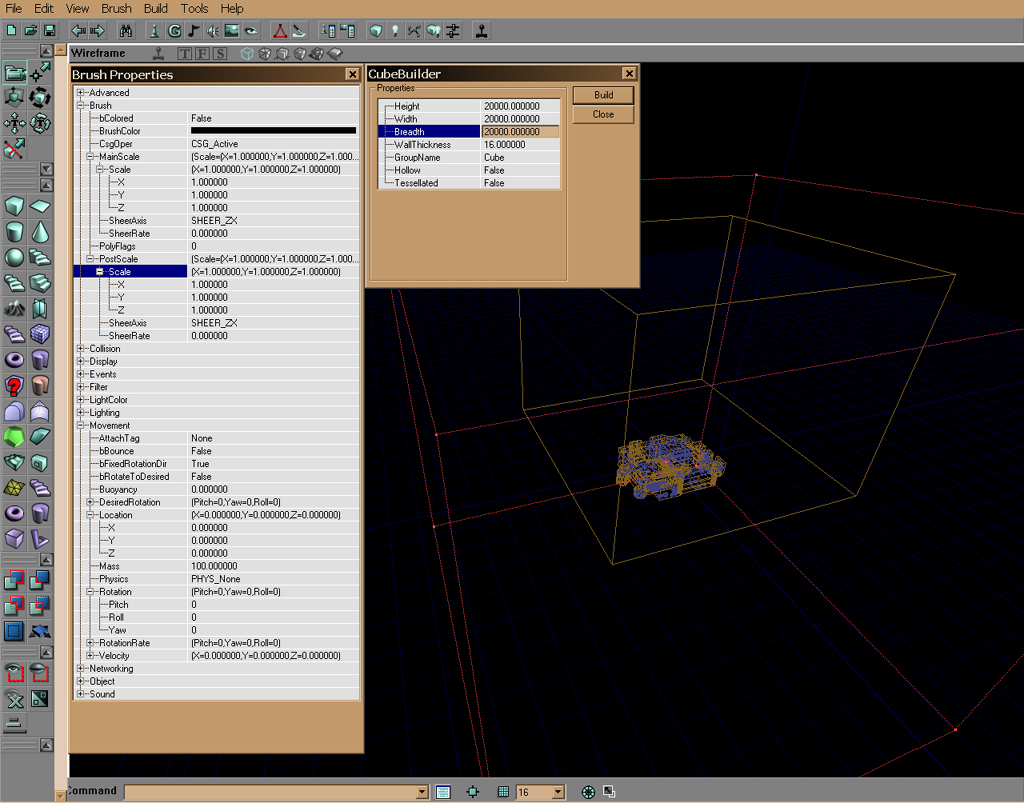

теперь, когда все почищено, нужно настроить браш строителя... можно конечно его и толкать потом к
нужным деталям уровня, но я предпочитаю сделать его чуть больше самого уровня и действовать из
нулевой точки. самое важное в этом, это обнулить маштабирование и ротацию, параметры как на картинке
-

​

-
теперь, осталась самая нудная работенка, нужно все браши разбить на группы таким образом чтобы
сохранить иерархию их создания и логичность существования *subb\add*, начинаем, например, с
субтрактивов, их нужно групировать таким образом чтобы они не касались друг друга и небыло так
что один браш в одной стороне уровня а другой в противоположной его части (всетаки некую
зональность нужно выдерживать), таким образом покончив с субтрактивами переходим на адитивы и
делаем все в томже порядке...
-

​

-
проделав эту адову работу, можно приступать к чудесам экспорта...
отключив все группы, включаем их поочереди в их логическом порядке, начав с субтрактивов,
после включения группы нужно сделать полный ребилд уровня и *обтянуть* строителем активные
браши... когда переходим к *Add* брашам, конвертим их сразу в *Subb* и также по накатанной,
ребилд, *обтяжка*, все получившиеся браши строителя сохраняем как t3d файл и желательно в
ранее заготовленные папки, чтобы отдельно держать будующие детали как группы субтрактивов
и группы адитивов, это поможет избежать путаницы...
-

​

-

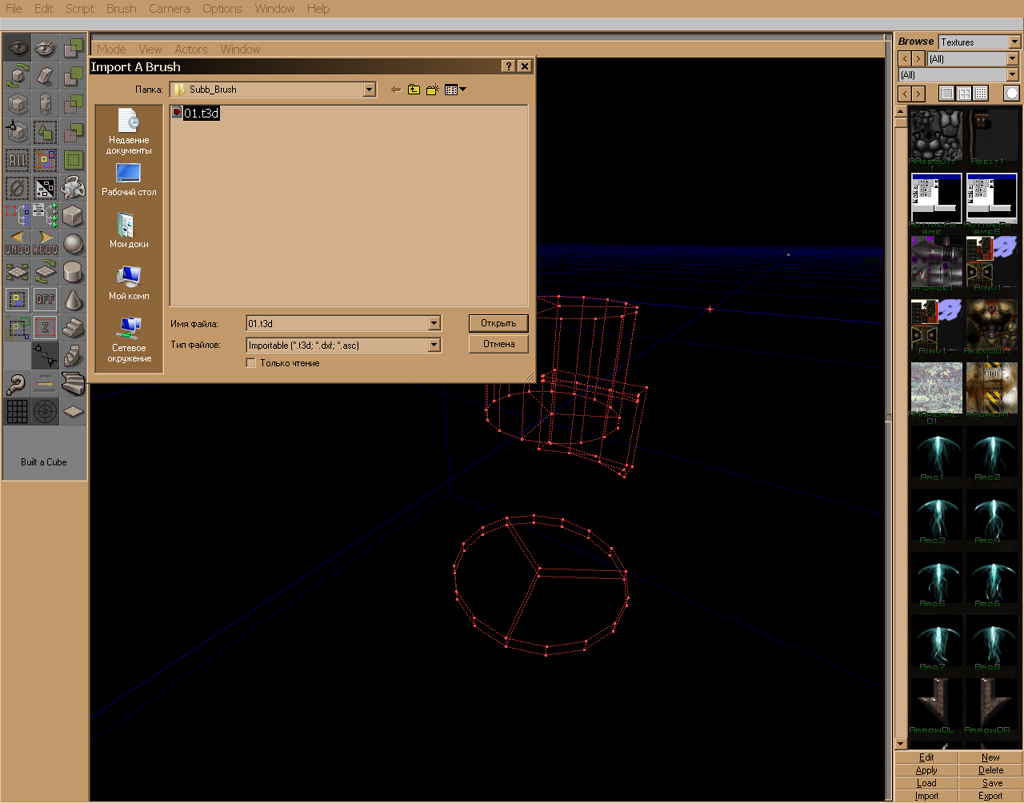

ну а теперь осталось самое вкусное, просто открывать в редакторе, например, *Голд*
(Brush=>Import=>Open) сохраненые браши строителя и жать нужные кнопки взависимости от свойств
будующего браша...
-

​

-
способ не прост конечно и требует привычки, но он исключает разные глюки в дальнейшем.
понятия ротации и маштаба брашей в разных редакторах несколько отличаются на уровне работы
самой программы и поэтому такой способ более приемлим, ибо обнуляет все эти параметры.
так можно попрощаться с такими глюками как *не видимая преграда* (ошибка понимания коллизии браша)
и так называемый *HOM* (окно в *ничто*).
зы. лично я предпочитаю еще и в Максе обрабатывать некоторые браши, чтобы удалять лишние
грани и вертексы которые образуются при создании сложного браша в редакторе путем
*intersect* или *Deintersect*.



За что отвечают различные настройки ребилдера.

Сообщение от unreal doom.

В UnrealED 1.0 у ребилдера есть различные настройки, три раздела "Rebuild Geometry", "Rebuild BSP" и "Rebuild Lighting". Тут все просто, или перестраиваем все вместе или по отдельности.

Меня интересуют дополнительные настройки BSP

​

если конкретно то что относится к "Optimization" и "BSP Rebuild Options". На что они влияют?

Сообщение от DENTNT.

"Optimization" > Lame большой процент пропуска ошибок, если уровень состоит из пары боксов, то годица такой прощет..
"Optimization" > Good движек при прощете старается *заткнуть* рванину в нормалях BSP если применялся булев..
"Optimization" > Optimal думаю не нужно пояснять, тут двиг применяет все ухищрения и внимание к мелочам..
-
"BSP Rebuild Options" это всеголиш придаток оптимизации, есть только маленькое отличие, функция *build visibility zones* эта штука генерит LOD-ы для больших открытых пространств, что собственно повышает производительность уровня в сетевой игре...
*auto lighting* луче не использовать, иначе движок начинает думать что автор уровня дурачек и не уверен в настройках прожига light map, тогда он все по своему сделает и шедевр превратится в посредственность...
вообще все это, под древние машины сделано, давно не актуально.. весом както уже не напугаеш..
зы. магу в чемто и скривить, обсуждение было еще в староглиненные времена, и память может изменить.. но суть передал вроде..

Сообщение от unreal doom.

Спасибо.

То есть я так понял "Optimal" лучше чем "Good"?
А что означает шкала, которая обычно установлена на отметке 15?
И за что отвечает опция "Optimize Geometry"?

Сообщение от DENTNT.

конечно, это только на время прощета влияет, но результат будет лучше..
-

ммм.. тут целая лекция понадобитсо, постораюсь скромнее..
*minimize cuts* это минимальное число нодов, тоесть, light map будут минимального размера и точек их прощета будет меньше (просто тени станут убогие)
*15* это оптимальное решение для всех уровней (15fps)
*balance tree* это для буржуев с бешенным железом (с поправочкой на те времена)

ээм.. всмысле перевести чтоль?
ну как можно оптимизировать геометрию.. ну например, если модель имеет плоскость в несколько разбиений и затекстурена одной текстурой и одну группу сглаживания имеет, то, просто слить вертексы (удалить инфу которая рассекала полигоны), ну и не образоввывать отдельно ноды прощета света... както так..
зы.
http://unreal-level.ru/uploads/Tutorials/DenFiles/UEd_files/glyuki.txt
там вобщем выписка из какогото тутора по этой теме касательно... целиком нет, ибо оставлял такое во что не врубался, чтобы позже прочесть и вникнуть..



Доброго времени суток, уважаемые. Хочется освоить этот эдитор, ибо Unreal - это мой фетиш, прошёл всё, что сумел найти (например на UnrealSP.org нет такой карты/мода, которые не проходил). Пора самому попытаться. А так как имею особенность "запоминать" всё руками, обращаюсь с большой просьбой к шаристым людям - сделайте тутор к небольшому примитивненькому SP уровню на открытом пространстве со следующими элементами - ландшафт, водоём, пещера. С пошаговым объяснением. Враги, оружие - не обязательно. Попытки найти что-то подобное, выводят на разнообразные, но довольно примитивные CTF-туторы, которые к тому-же писаны к эдиторам UT2004 и далее. Повторение написанного там продвигается ровно до той точки, где начинает описываться функция или кнопка, которых в UED2 нет. Кое-какие основы из них усвоить можно, но какой кровью это даёться! А иногда там и совсем забывают о элементарных мелочах, которые надо рассказывать... Например пишут: создайте браш такой-то и поставьте его туда-то. Пока я догнал, как двигать браши(ctrl+лкм):censored2. Да, и напоследок - интересно было-бы узнать о том, как делаются мувики в UnrealEd2



man 849 да ты еще больший фанат, чем я (на UnrealSP.org я пробовал от силы 40% работ). Насчет твоего запроса, Ты хочешь обучающее видео на русском языке? Я вот например за пару дней еще могу забацать простенькую карту (пару дней потому-что придется чередовать ее с моей серьезной мапперской работой), но вот делать видео я не умею. Кстати я учился по туториалам, что выложены в шапке темы. Они тебя не устраивают? И кстати если уж не получится удовлетворить твой запрос, ты можешь не бояться задавать здесь "вопросы новичка" пусть даже их будет много. Чем можем поможем .



а все же не плохая идея сделать видео тутор по всему, что надо. Правда будет это на часов 5 минимум)



man 849, вот тут подробное описание на русском языке http://unrealscript.narod.ru/tutorials/tutorials.html. Правда, не совсем такое, как ты просишь - оно разделено на отдельные уроки.



unreal doom,
FACH,
Ну с видео будут проблемы, я думаю... Тяжело это будет - пытаться разглядывать посредственного качество видос и одновременно пытаться догнать смысл происходящего на экране, да и не все обладают навыками диктора, что ещё более усугибит восприятие. Хотя как идея - неплохо. Наверное, видео хорошо лишь в том случае, когда кто-то показывает своё мастерство, или использует интересные ходы в достижении определённых целей при постройке карты. И смотреть его интересно будет лишь тогда, когда зритель сам достигнет определённого уровня, что-бы понимать всё то, что твориться на экране.

xman260591,
Ну попробуем.
P.S:Но если где воткнусь рогами в землю - буду ребята вас доставать, уж терпите!



Да без проблем



man 849, есть программы, которые не плохо записывают, есть конвертеры, которые прилично сжимают и все отлично видно. Дикция у меня хорошая, только надо примерный план рассказ составить)



Я этот же сайт указывал в шапке .

man 849 думаю действительно легче будет оперативно отвечать на твои вопросы, чем тратить время на видео.



он не первый - он не последний, надеюсь



Вопросы заказывали?

Приклеил комнату к коридору, но не к его окончанию, а намеренно чуть раньше, если поняли.

Почему стройбраш продолжает показывать канувшую в лету часть коридора? И если я правильно

понял - подобные вещи ( типа косяки?) - нестерпимая вещь для производительности в

последствии?

http:

//i9.fastpic.ru/thumb/2010/0914/bf/70b949b1c4c022154a16002078d747bf.jpeg

Далее - на небольших поверхностях текстуры ложаться не полностью узором, а например

половиной. Есть ли возможность достойно соотнести размер текстуры и украшаемого ею объекта?

Можно ли (в принципе) покрыть одну поверхность несколькими текстурами?

И напоследок (пока) - натыкался тут на вопрос про ящики и предметы в них. Вот что у меня

получилось. Если заполнить поле contens - вещь исправно выпадает из ящичка. Если заполнять

ещё и content 2 и content 3 - то выпадет последняя в очереди. Реально ли забить ящик до

отвала? Или следует юзать только contens и ныкать только по одной вещичке?



1) да, если это был субтрактив, то у тебя брашь с кучей лишней инфы - не смертельно, но крайне не желательно
2) Ф5 и там редактирование БСП поверхности
3) не видел нигде более 1 вещи



Поподробнее об окошке alignment поcле F5. в каких ситуациях юзать те или иные параметры. беглые примеры? И если неровность узора можно поправить движением текстуры, то как определить, что для этого предмета она слишком не детализированна, т.е. если бы она смотрелась на двери комнаты, то на стене небоскрёба она уже будет мутновата. Или движок сам обсчитает размеры, и править имеет смысл, если текстуры вытягиваются ( например, если у цилиндра вытянуть края - узор искажается?) Да, и помогите мне с водой. Что-то никак не даётся. Рою ямку, сверху плоскость, между дном и плоскостью строго в центре Water Zone. Итог - вся комната наполняется водной средой, а не желаемое пространство имровизированного бассейна. Что не так?



вотер зона должна быть в пространстве где вода совсем не обязательно в центре, т.е. это пространство должно полностью замыкаться БСП и\или порталами - не забудьте сделать ребилд геометрии)
ф5 - Очень важно, т.е. очень удобно с нескольких сторон, особенно со стороны текстурирования - лепить БСП по размерам степени 2-х. Текстуры обычно 128 на 128, 256 на 256 и т.д и так назад далее тоже. Поэтому если стена 256 высотой и шириной 512, то ясень пень двиг наложит ее ровно сам, но не факт, что прямо относительно угла:

Поэтому выравнивание по U и V предназначено окно "Pun" там еще типо стрелочки куда двигать и "Amount" - на какое количетво пикселей или УУ двигать, вроде УУ (Унриал Унитс - Анрильные Единицы измерения).
Соответственно окно "Rotate" вращает текстурку.
Окно "Effects" - о нем в различных туторах...
"Align" - выравнивание. Знание англицкого даст понять, что да почему выравнивать.
Если стена высоты, допустим 320, а ширины 256, а нам надо целиковую текстурку на нее повесить, то нам надо текстурку отмасштабировать, наверное догадался - это про окно "Scale". Что тут? Simple - масштабирование из списка по U и V. Castom - полный кастом. Итак моя стена, мне надо ввести по U: 1 и по V: 320/256=1.25. Но галимый УЕд 1, судя по всему, не знает что такое дробь? Короче у меня критикл эрор. Поэтому покажу из 2-го редактора:

А по последнему "Editor" ничего сказать не могу...

З.Ы. мувики - где-то на моем сайте УЛ, кто-то выкладывал синематическую карту в УТ99...



В смысле, мозаикой? Нет.

Дело не в дроби. Я пробовал целые числа - и редактор всё равно ссылался на ошибку рантайма со счастливым числом 13.



Можно рядом с нужными поверхностями ставить еще плоские браши с другими текстурами



или сразу сделать брашь с разделением чтоб на разные поверхности наложить разные текстурки.
