Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Роландовский плагин Sound Canvas проапдейтился, даже перешёл на него полностью, запишу немного геймплея



Какого размера там банк и что он из железа повторяет?
С реальным роландом сранивал?



@easy_john, у меня реального нет, естественно, но довольно похоже на то, что я скачивал у тебя со странички (хотя память может подвести )
Инфа тут.
Обсуждение на вогонах, там же и полезные патчики для миди (уж не знаю как они полезны применительно к этому плагину, но на всякий случай поставил), может кому интересно.



А такое может?
"played by the game running in DOSBox connected to a Roland CM-64 via a USB MIDI interface"



Дарк Шнайдер,

Немного не в тему, но очень мне уж понравились эти краткие экскурсы с тремя игрушками Нельзя ли организовать отдельную большую тему, где все желающие смогут выложить вот такие небольшие отрывки из собственных похождений, созидая видеотеку, в которой каждый сможет оставить частицу себя? Именно по DOS - игрушкам Смею надеяться, что, как и мне, многим было бы интересно открывать для себя старые новые игры, любимые форумчанами. Может быть Вы сделаете почин?



Я думаю это как минимум в дневники.



@VladimIr V Y, Roland CM-64 - это что-то типа MT-32, т.е. можно запустить через эмулятор munt. Хотя в DS есть и general midi c roland scc, тут надо сравнивать, смотря для чего в оригинале музыка писалась

@Suchender, можно кинуть пробный камень.



Проверил ради интереса, не то пальто. Правда плагин "из коробки". Ничего не настраивал. Вот записал mp3, если интересно -
https://mega.nz/#!y5cWnYjI!Pss1uhpaziX0lbvqmF8UUIlLSy-jgNEysGJIoiL2Rwo



@TechnoWizard,

Да. Не особенно отличается от того, что выдаёт DAUM сам по себе, как я сейчас играю.



Идея хорошая. Но в дневниках потеряется. Предлагаю начать тему.
Что-то а-ля "короткие видео-зарисовки из любимых игр".



На этом видео в Magic Carpet играет MIDI-музыка офигенного качества:

Что за карта это играет и можло ли это сделать в DOSBox?



Как по мне - обычный роланд.



Нифига.
Поначалу у меня в настройках игры стоял Roland MT32, увидев это видео я поставил General MIDI и музыка значительно улучшилась, но до мызыки на видео всё равно далеко.
SB AWE 32 не пробовал, но вряд ли он лучше General MIDI.

--- добавлено 30 май 2016, предыдущее сообщение размещено: 30 май 2016 ---

Там в комментах тоже спрашивали:
CamilDaWhigga
How do you get that kind of Midi in your game :S? U running it through Dos Box or some old pc?

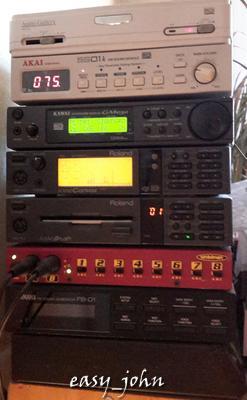

Почему это не внешний? Вот тебе пачка внешних синтезаторов подключенных к обычному выходу SB:

--- добавлено 30 май 2016, предыдущее сообщение размещено: 30 май 2016 ---

Есть карта, которая выбирается в конфиге игры, от этого выбора, по большому счету, зависит будет играть саундтрек для FM синтеза, или midi формата GM.
А есть карта/синтезатор, которые по факту играют эти ноты. И это может быть совсем произвольное устройство.



А сам Roland то стоит ?

Музыка может быть примерно такая в Sega Saturn.
Но если это DOS , то скорее всего roland - вариантов нет особых.



У него досбокс. Эмуляция чего там включена в его сборке - ни кто не знает.

Почему нет особых? У меня два десятка разных синтезаторов (большая часть на isa звуковухах), и все они уникально звучат.
Плюс некоторые вообще развлекаются, загружая современные большие банки в софт-синтезаторы и играя в старые игры, таких роликов тоже полно.

ЗЫ А у magic carpet не было кастомных инструментов для awe32?

--- добавлено 30 май 2016, предыдущее сообщение размещено: 30 май 2016 ---

С точки зрения игры - это одно и то же. Что Roland, что General Midi, что MPU-401 - во всех этих случая игра просто сыплет ноты на порт типа 0x330, а слушает их кто-то или нет ее не волнует. А порт этот может как ноты посылать на внутренний синтезатор (если есть), так и на порт джойстик/миди, где его берут внешние устройства. Так что игра и не догадывается, кто там за нее играет музыку.



Я к тому, что обычно в dos-box особых вариантов нет такого звучания как roland.
Можно тут включить фантазию на тему разных сборок, но я не думаю что там прям специально человек производил чудеса мастерства.



Посмотрел на страничке совместимость досбокса:
ADLIB 96%
PC-SPEAKER 95%
TANDY 85%
SBLASTER 85%
CMS 90%
DISNEY 92%
GUS 90%
Что-то я тут не вижу ни одного нормального GM, тем не менее про сборки с эмуляторами MT-32 и SCC-1(?) я вроде где-то читал.

--- добавлено 30 май 2016, предыдущее сообщение размещено: 30 май 2016 ---

Так, это что-то устаревшее.
Вот что на вики пишут:
"DOSBox only passes along MIDI data to your synthesizer without looking at it, simply route DOSBox's General MIDI to your Roland and configure your DOS software to use Roland mode."

--- добавлено 30 май 2016 ---

Ага, есть сборки с разными mt32/gm эмуляторами.
Вот тут все подробно расписано на английском http://www.vogons.org/viewtopic.php?f=39&t=37144
