Ремонт лопнувших стропил крыши с маленьким углом наклона, без ее разбора.

Все таки отремонтировал 4 лопнувшие стропилы крыши гаража, 3 из которых лопнули этой весной. Главным образом благодаря тому, что слабость вдвое уменьшилось по сравнению со временем когда они лопнули.

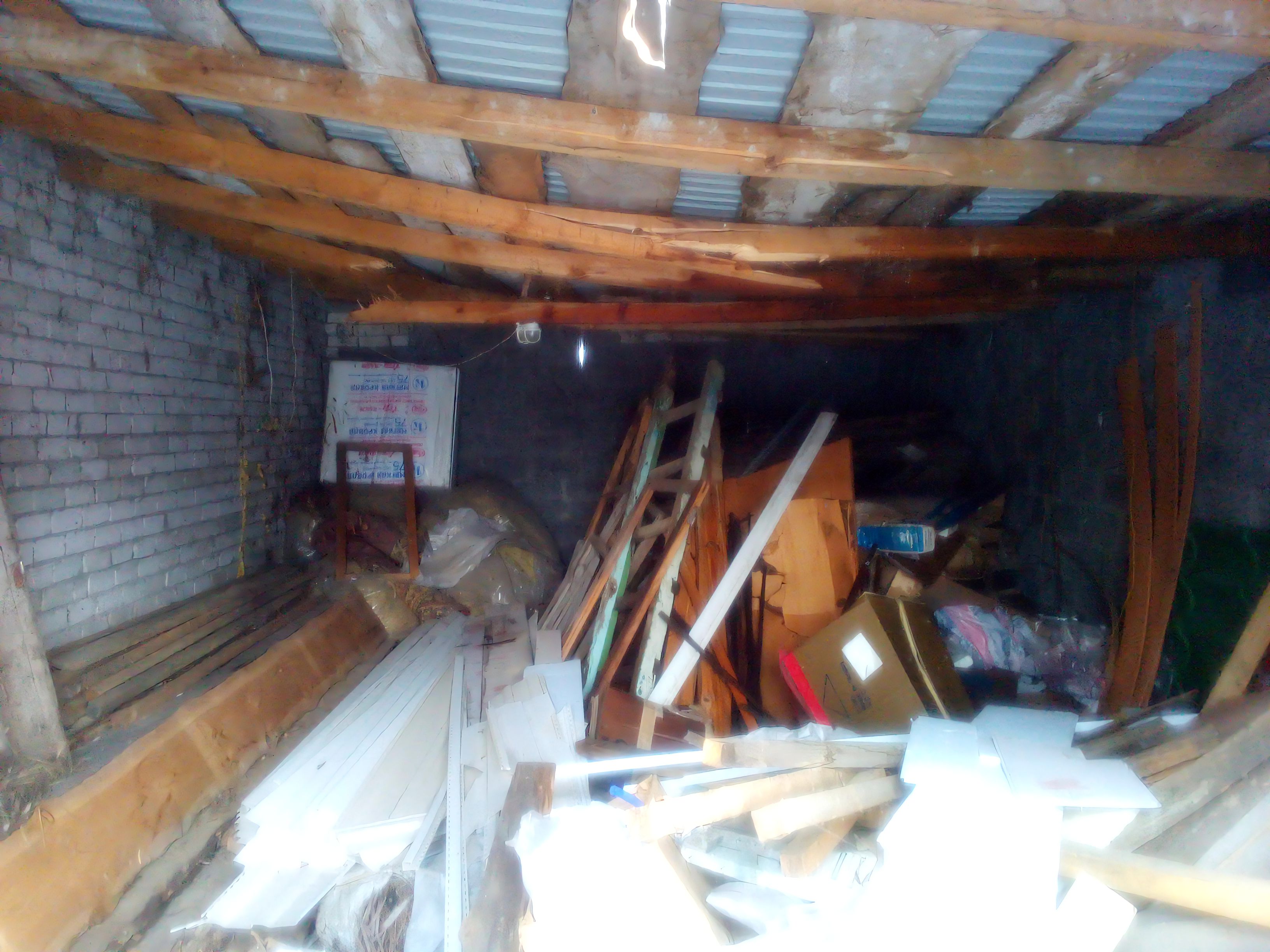

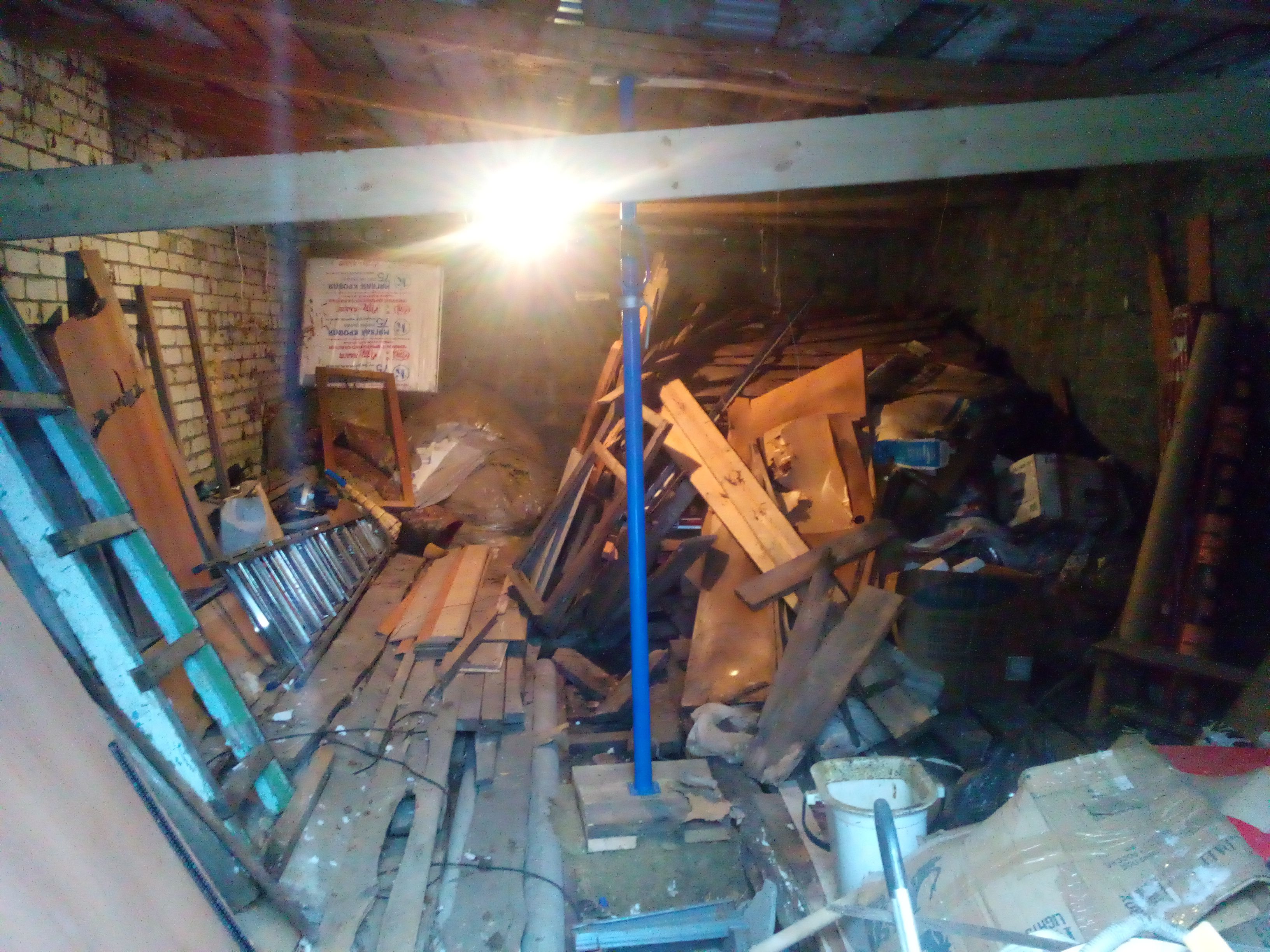

Было

/стало.

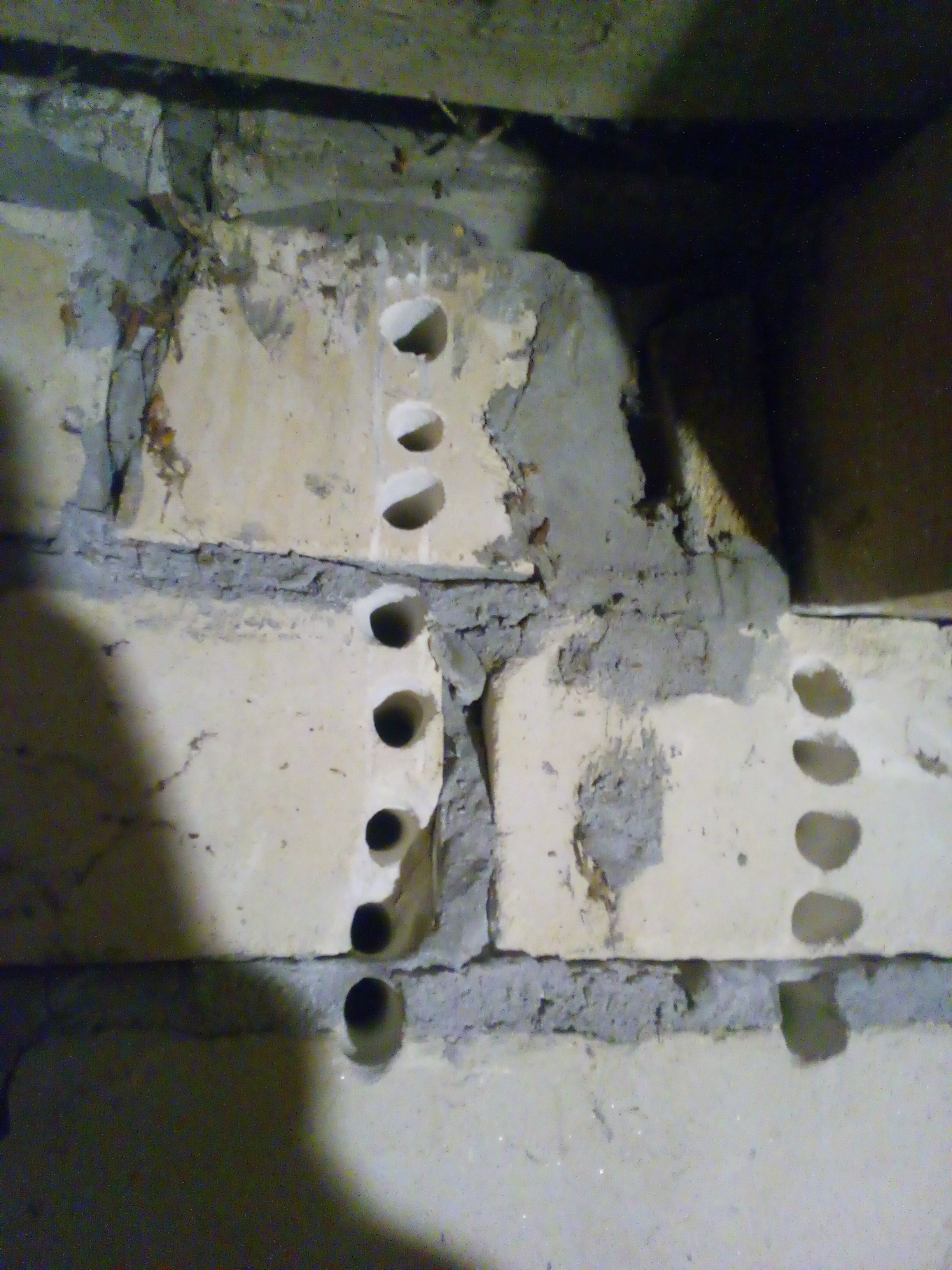

Сделал отверстия в стенах под новые стропила рядом с лопнувшими.

Стена дома: сруб, 20-30 см керамзита, кирпич шириной 12 см. Стена гаража: шлакоблок шириной 20 см.

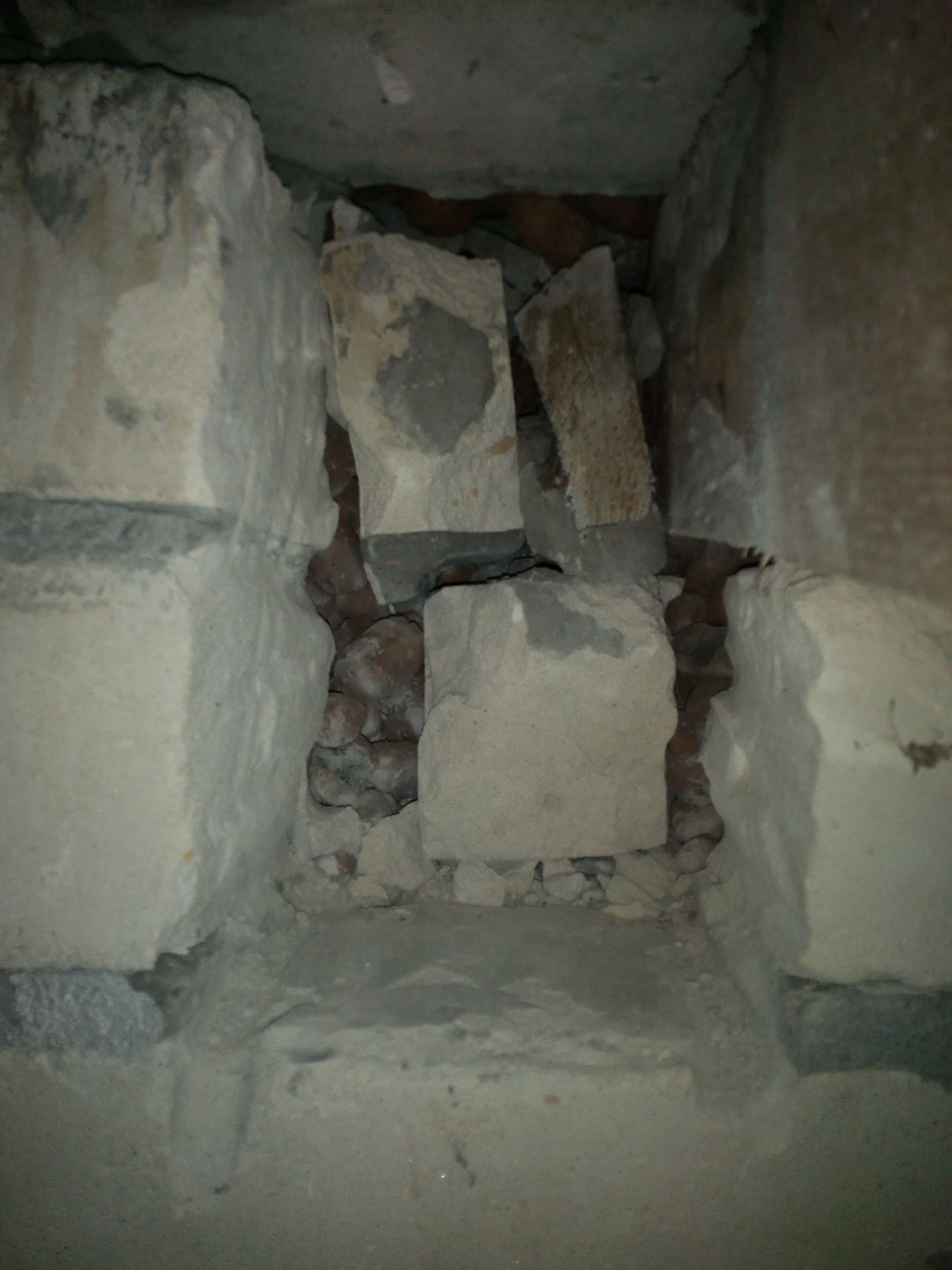

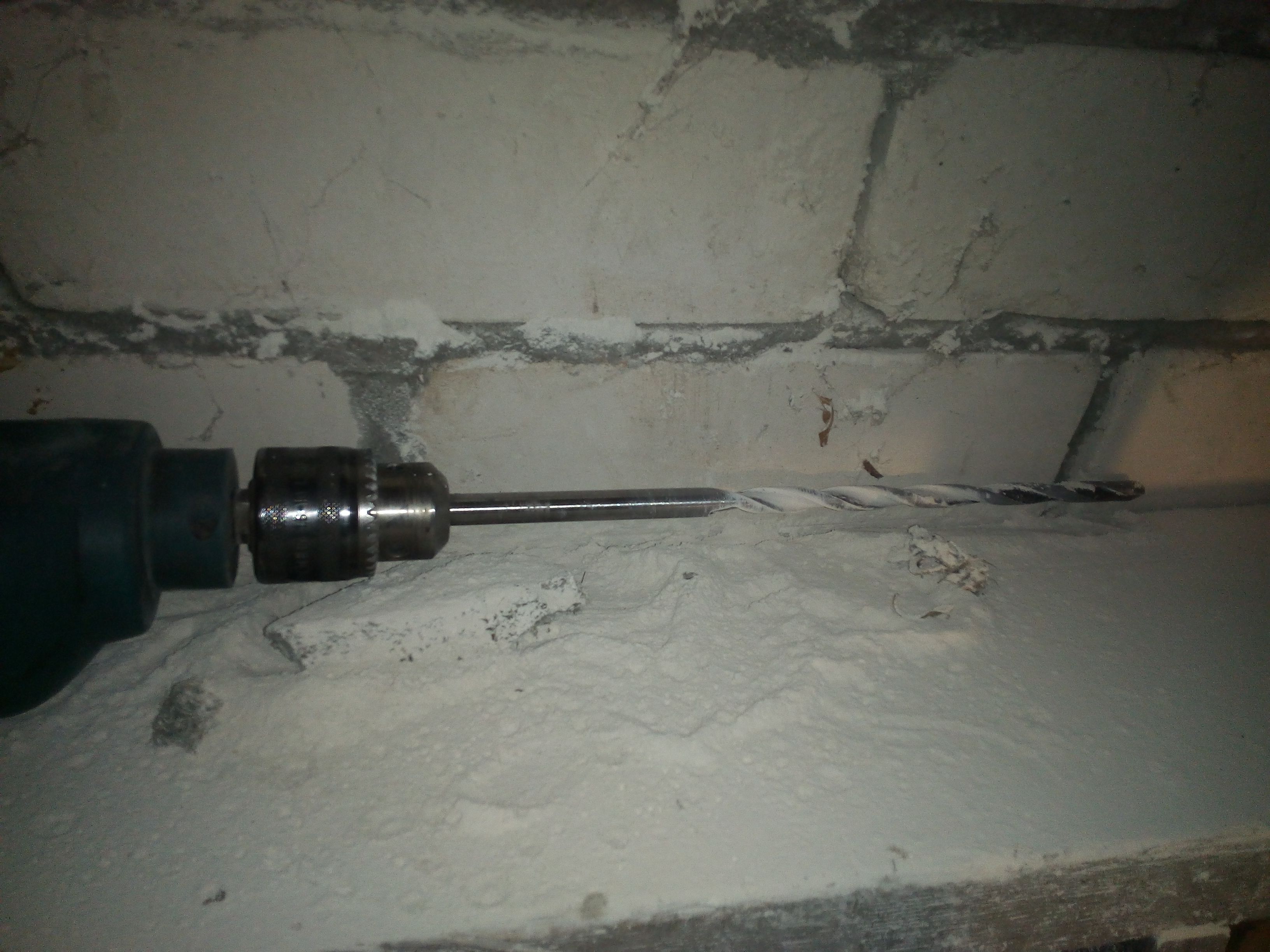

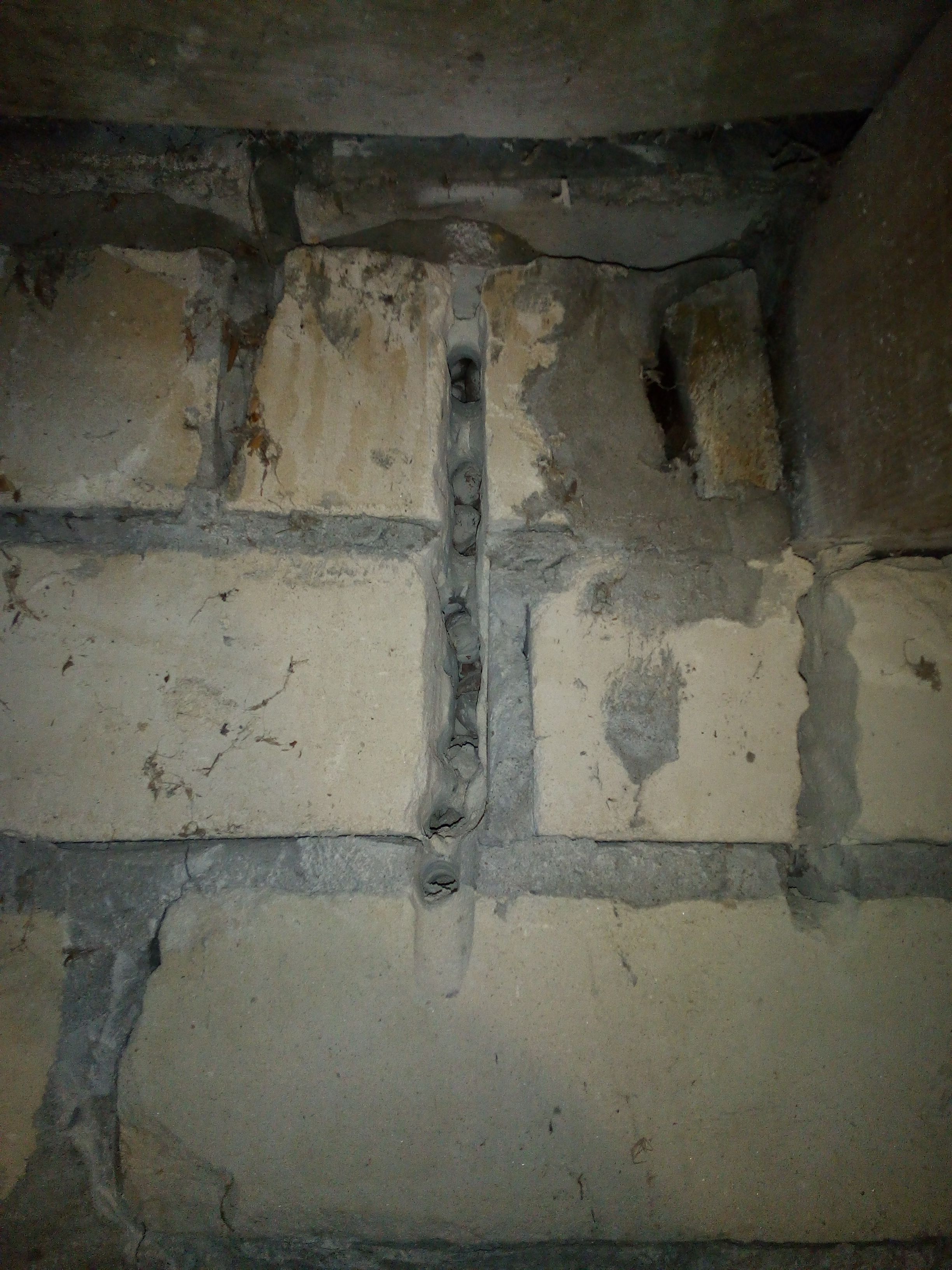

Сверля дырки на расстоянии 0,5-1 см, дрелью с режимом удара и 20 сантиметровым сверлом с победитовой напайкой, после чего рассверливая расстояние между дырками наклоняя сверло туда-сюда, потом вбивая кирпичи кувалды прямо в керамзит.
Шлакоблок вдвое легче сверлится чем кирпич, если не попадёшь в редкий керамзит/щебень.
Для защиты от пыли в результате сверления использовал респиратор за 350р.

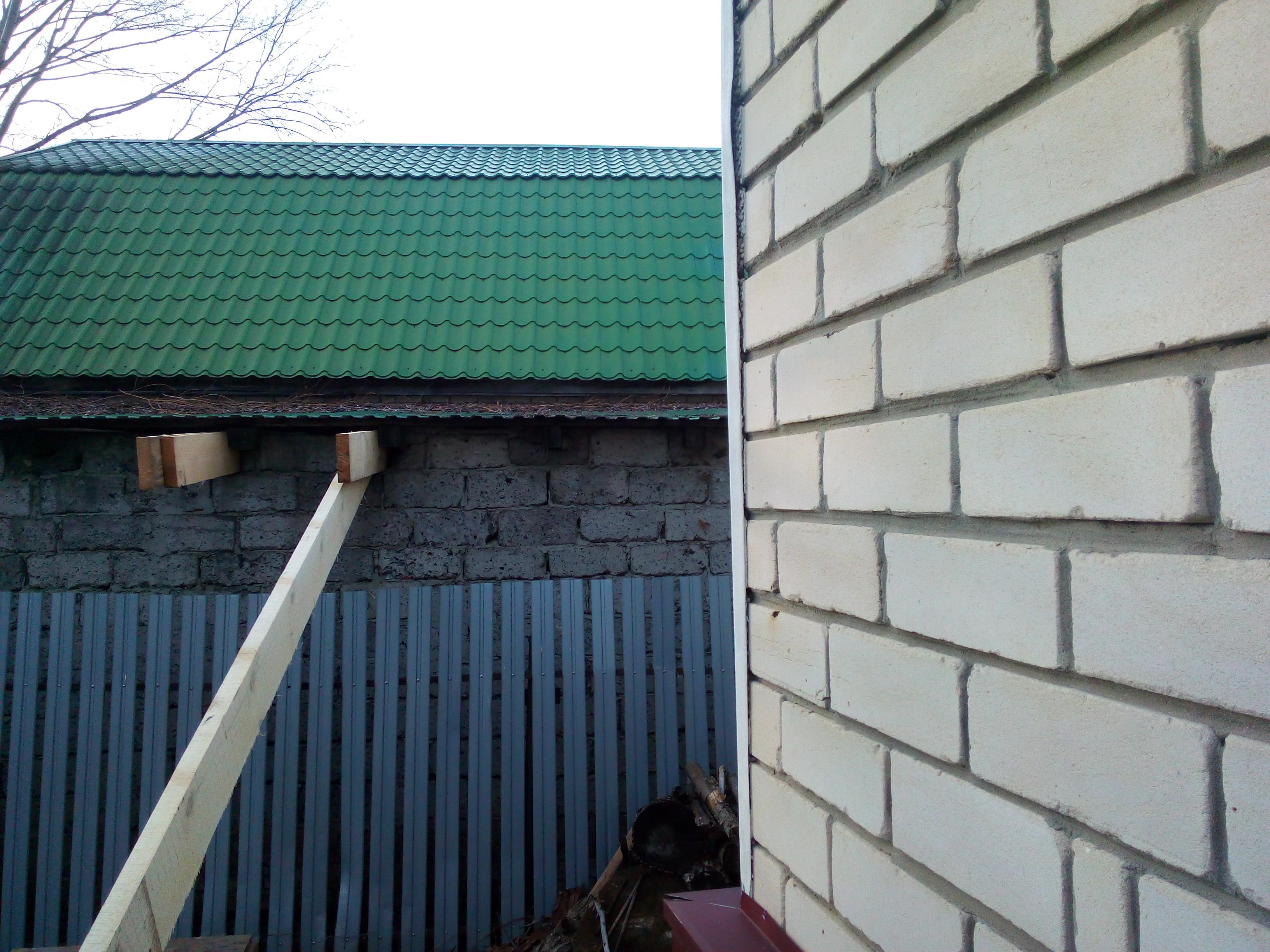

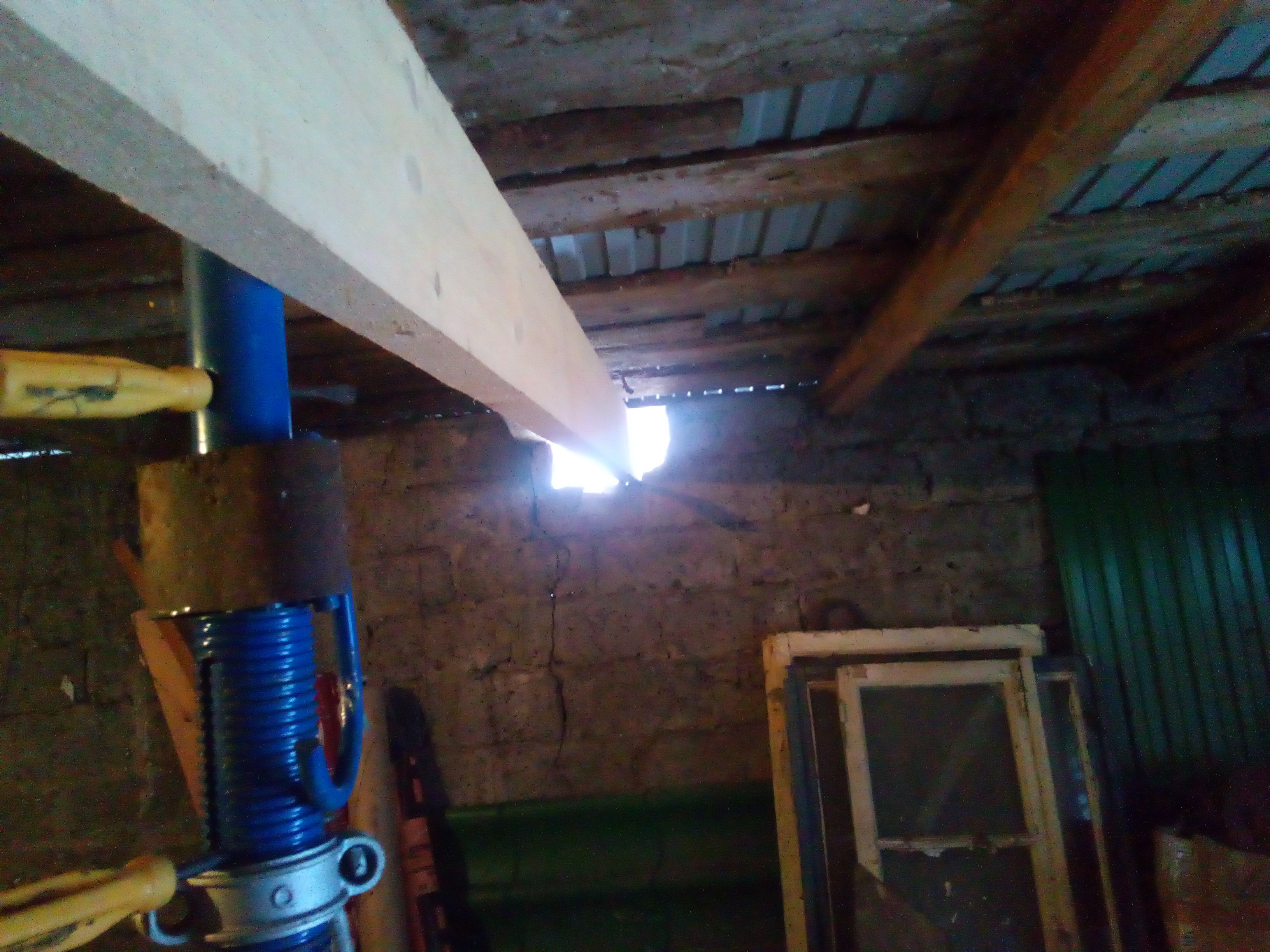

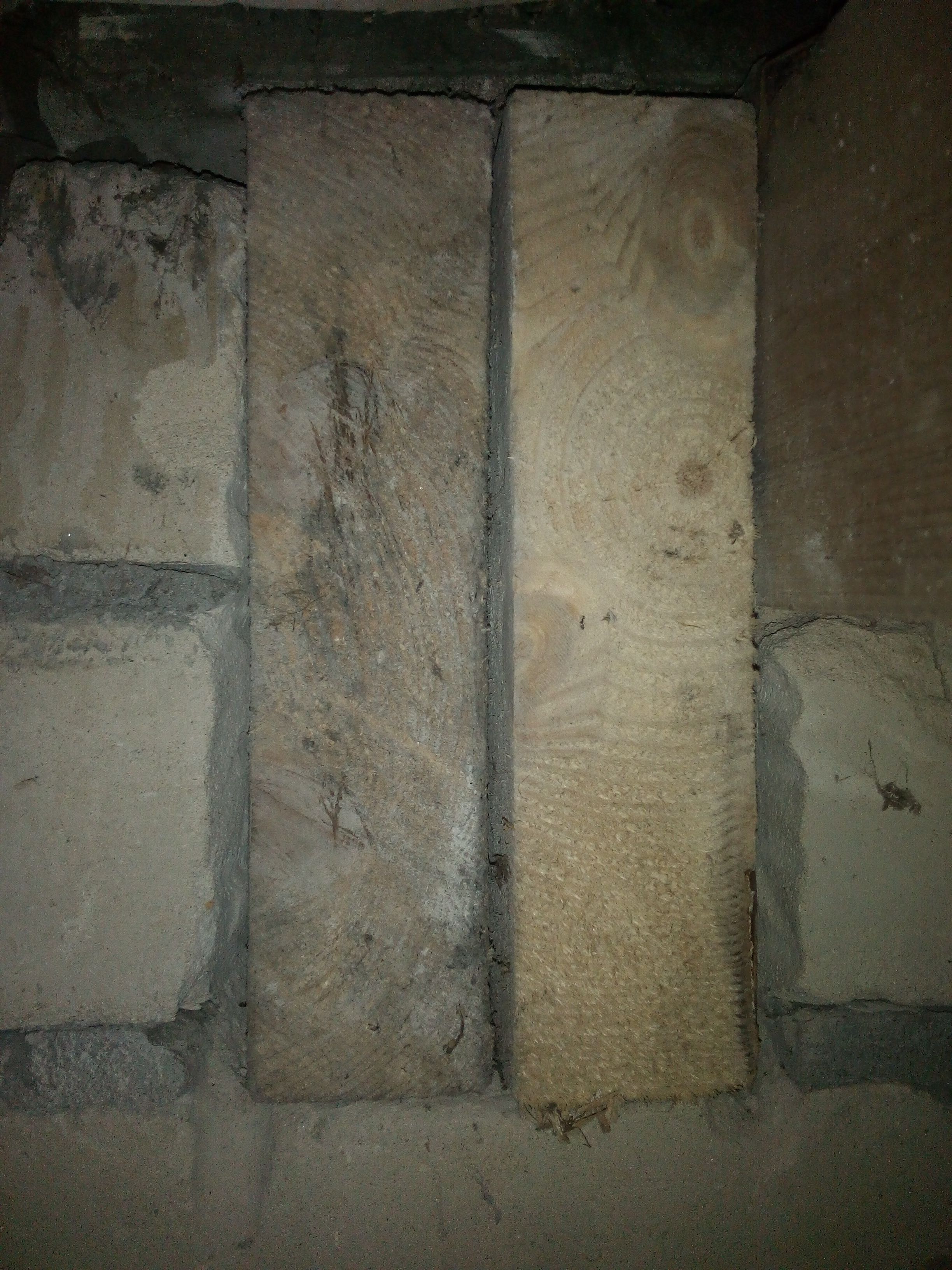

Протупил делая первую дырку стене из шлакоблоков, сделав ее шириной в 40 см, чтобы можно было под углом через ворота гаража протаскивать новые доски для стропил. Когда продолбил кувалдой дырку и увидел в ней соседский двор, сообразил, что можно от них протаскивать доски, делая дырки ровно под их сечение — 10х20 см. У них как раз двор напротив трёх четвёртых длинны моего гаража.

Стойкой для опалубки

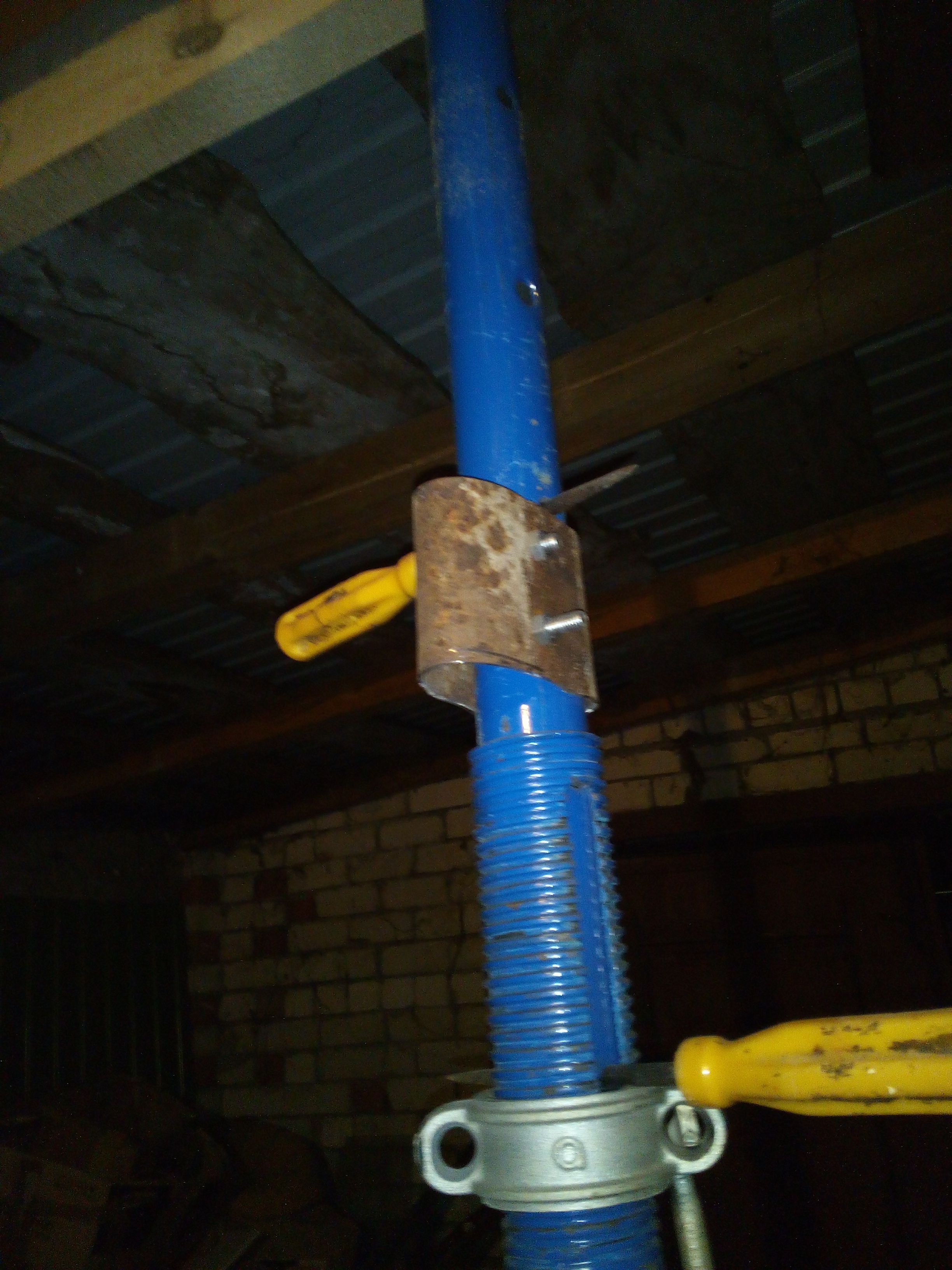

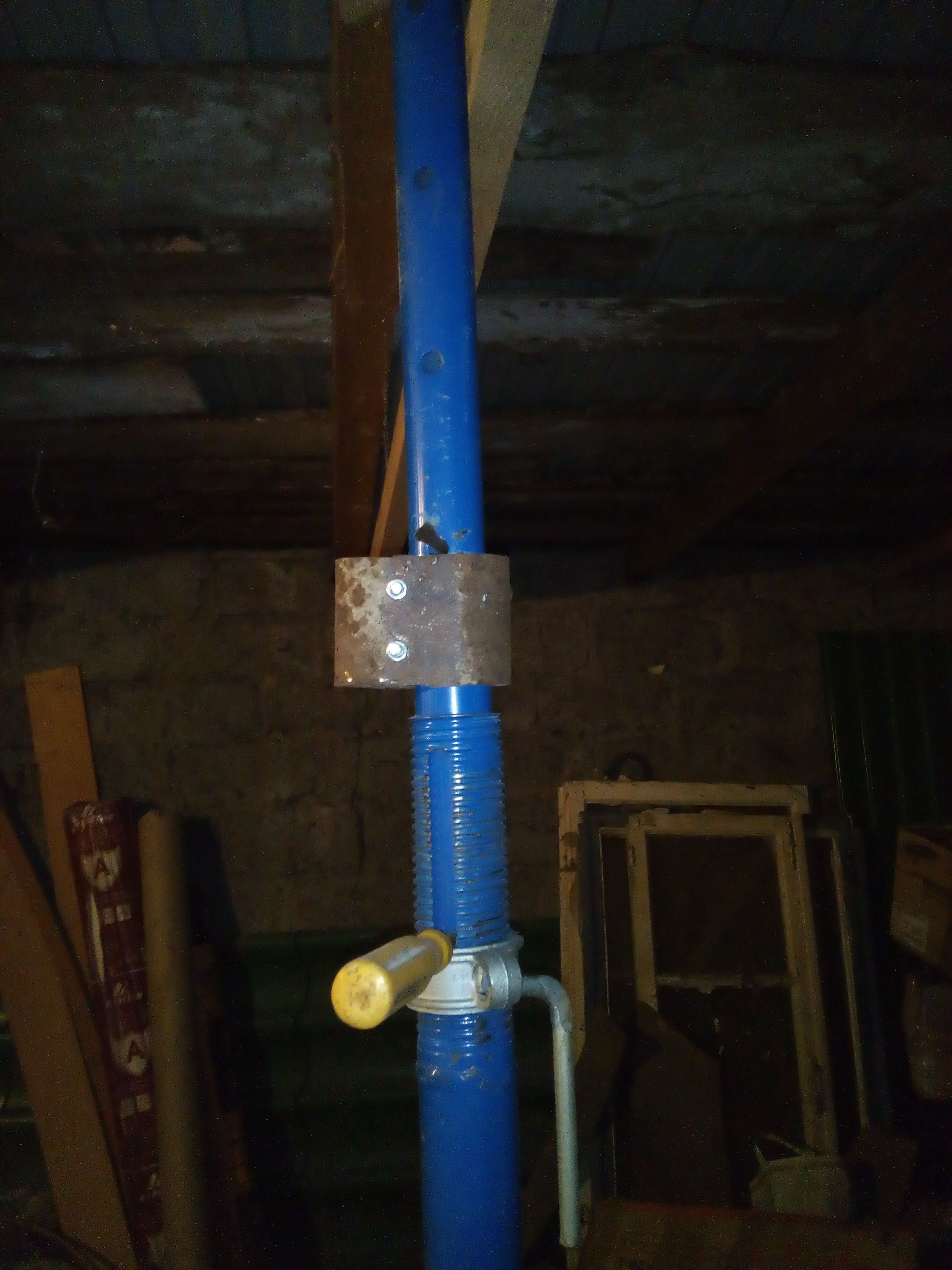

Так то она не предназначена выполнять функцию домкрата, у неё можно только выставить нужную высоту и регулировать ее в пределах 13 см. Но если сделать проставку от конца нижний трубы до следующей дырки, она становится полноценным домкратом на всю ее высоту выдвижения. Так как под рукой был обрезок трубы толщиной 2-3 миллиметра значительно большего диаметра чем нужно, сделал из неё, сплющив и стянув парой болтов, чтобы под нагрузкой не разжалась обратно.

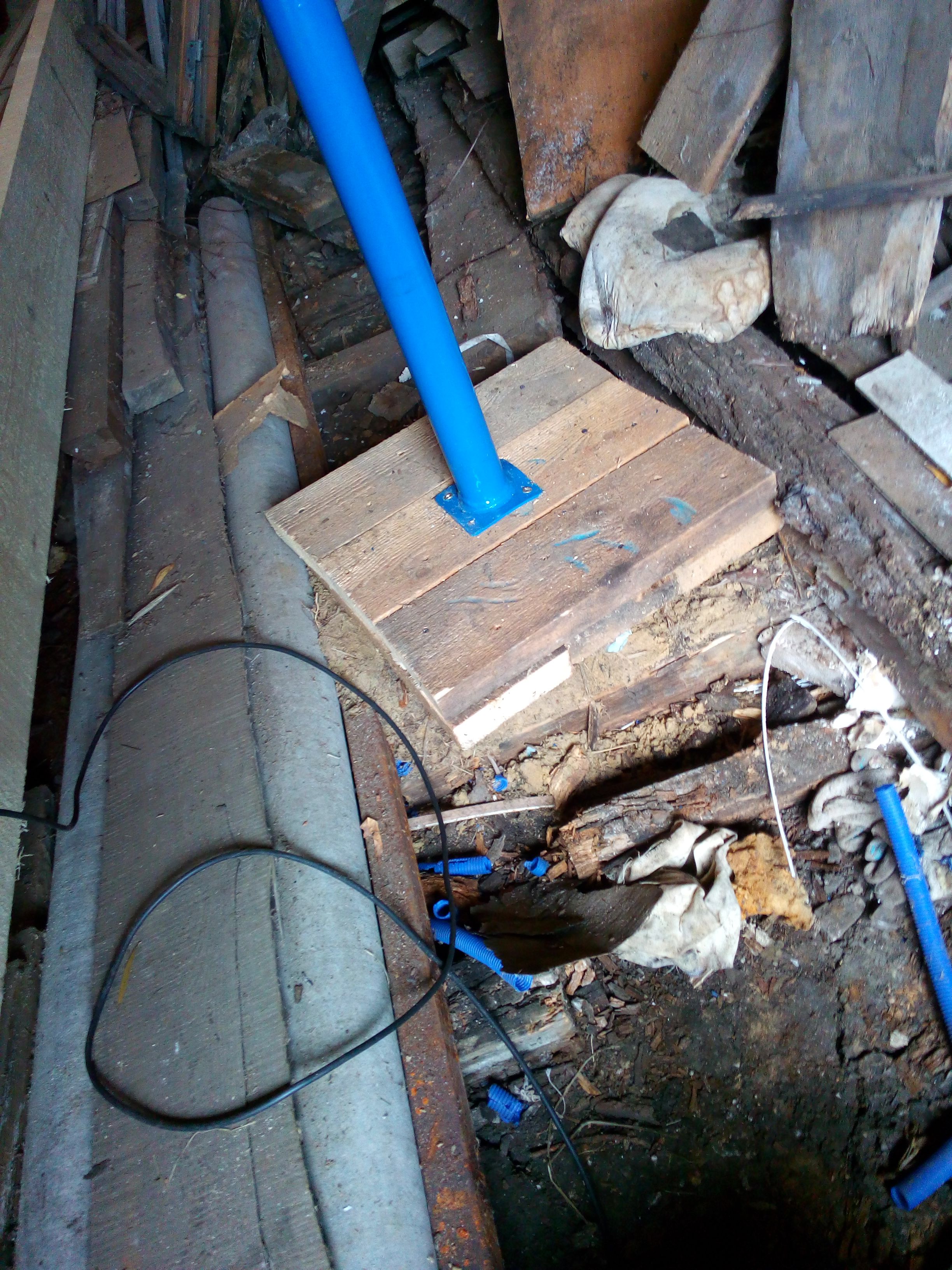

Подставку для стойки сделал из 6 досок толщиной 4 сантиметра и длиной по 45 см, стянув их коленными саморезами 4х65мм, по 4 штуки на каждую доску. Стойку к ней прикрепил 2мя оцинкованными саморезами 6х80мм.

Чтобы стойка стояла ровно, делал под ней ровную площадку из песка: у трамбовал ногами и выравнивал по уровню, после первого поднятия стропилы стойка всё равно наклонялась, еще раз выравнивал подсыпая песок в нужные места под нее, после чего стойка уже стояла ровно и никуда не наклонялась.

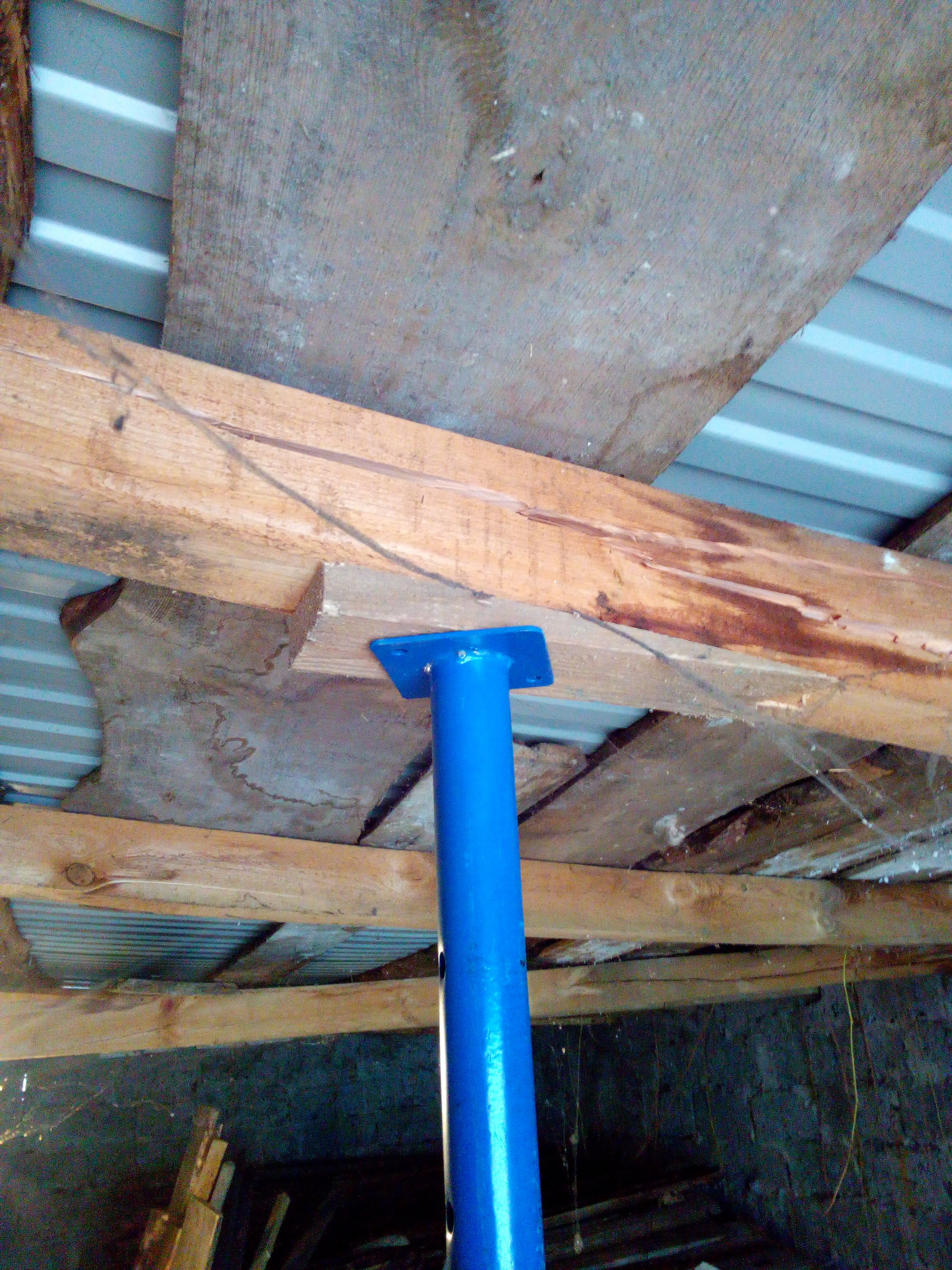

Так же вырезал небольшую деревянную проставку под уклон крыши, чтобы ее подкладывать между стойкой и страпилой, чтобы весом крыши верхнюю часть стойки в бок не смещало.

В качестве рычага, чтобы легче поднимать, использовал 50 сантиметровый отрезок квадратный профильной трубы. Если резьбу смазать, поднимать также становится ощутимо легче.

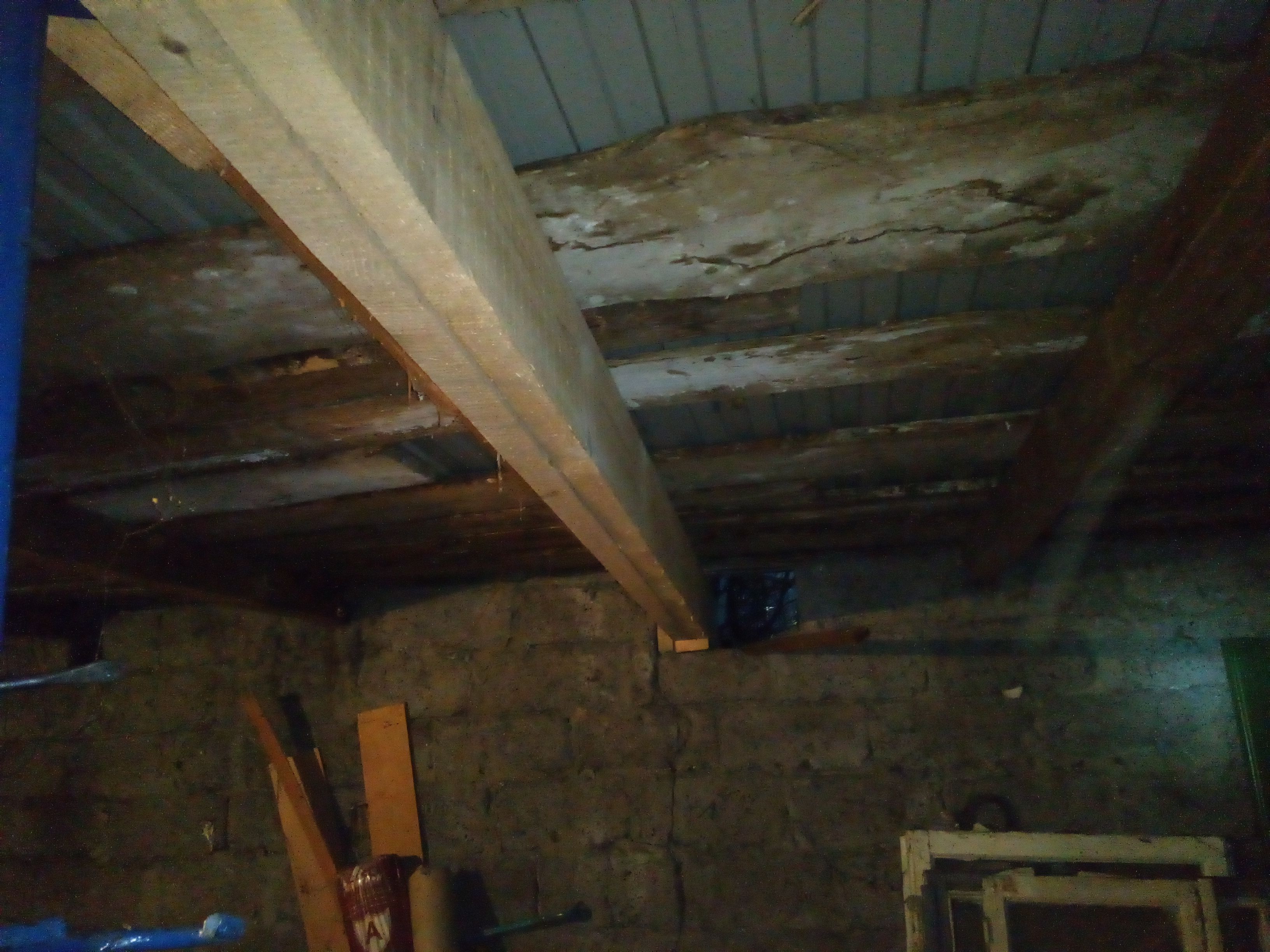

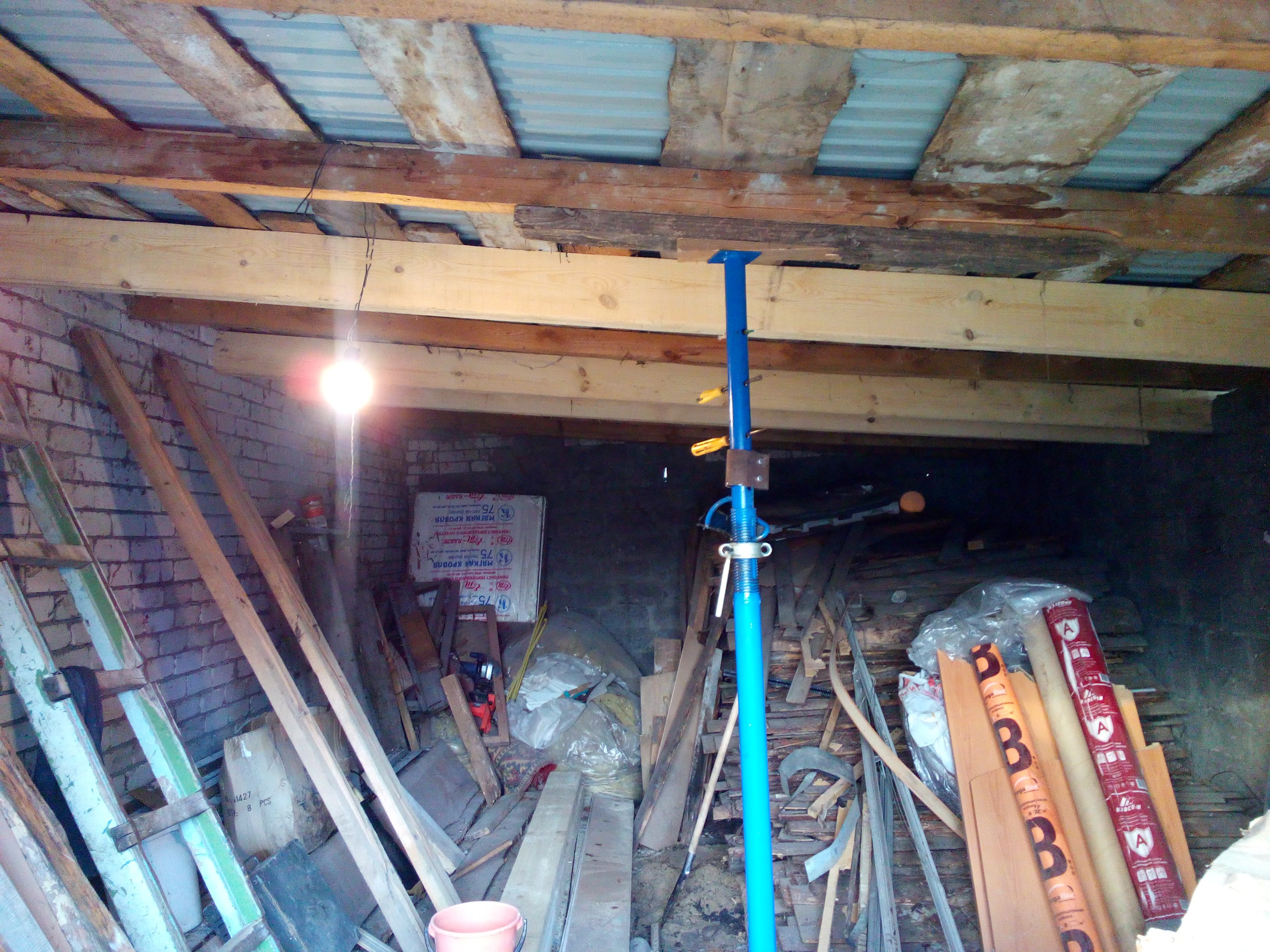

поднял поочередно лопнувшие стропила чтобы устранить провис крыши в этих местах, и просунул новые — прямые стропила.

Старые стропила шириной 8 см, и высотой 10 см. Расстояния между ними 85-90 сантиметров. Расположения стропил от входа в гараж:

в метре от стены стропила целая;
следующая стропила лопнула на 40% своей высоты;
следующая стропила полностью лопнула;
следующая стропила осталась целой;

она выдержала на себе весь вес приходящийся на 4 лопнувших стропилы, хоть и тоже вся в сучках, благодаря чему крыша не сложилась

следующая стропила полностью лопнувшая, причем она лопнула еще в 18 году;

но я поленился ее чинить, вместо этого периодически зимой смотрел на провис крыши, если был сильный - лазил чистил снег, за исключением вот этого года

следующая стропила тоже полностью лопнула;
следующие 2 стропилы целые, и через метр стена.

Для новых стропил решил использовать по 2 доски, каждая шириной 5 см, высотой 20 см, длиной 6м, за 1200р, чтобы они выдерживали в 2-3 раза большую нагрузку чем старые.

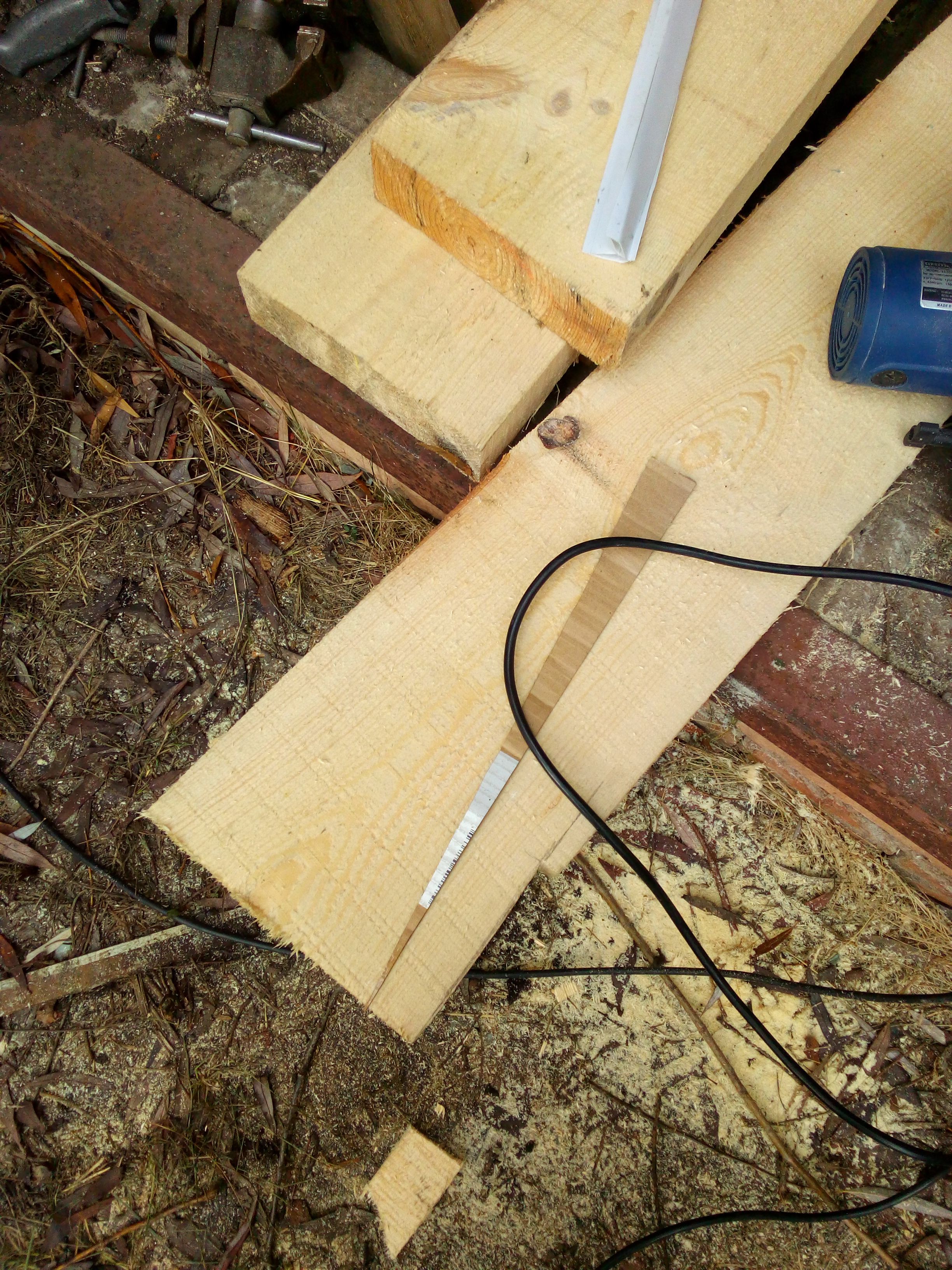

На одном конце досок сделал запил под уклон крыши, при помощи его шаблона из картонки. Шаблон сделал засунув картонку за стропилу у стены, прочертив карандашом по наклону стропила и уровня выставленного по горизонту.

Если в дополнении к четырём отремонтированным стропилам, ещё к четырём положить параллельно такие же стропила, нагрузка которую сможет выдерживать вся крыша также увеличится в 2-3 раза, и в таком случае прочистку снега зимой вообще можно будет не думать.

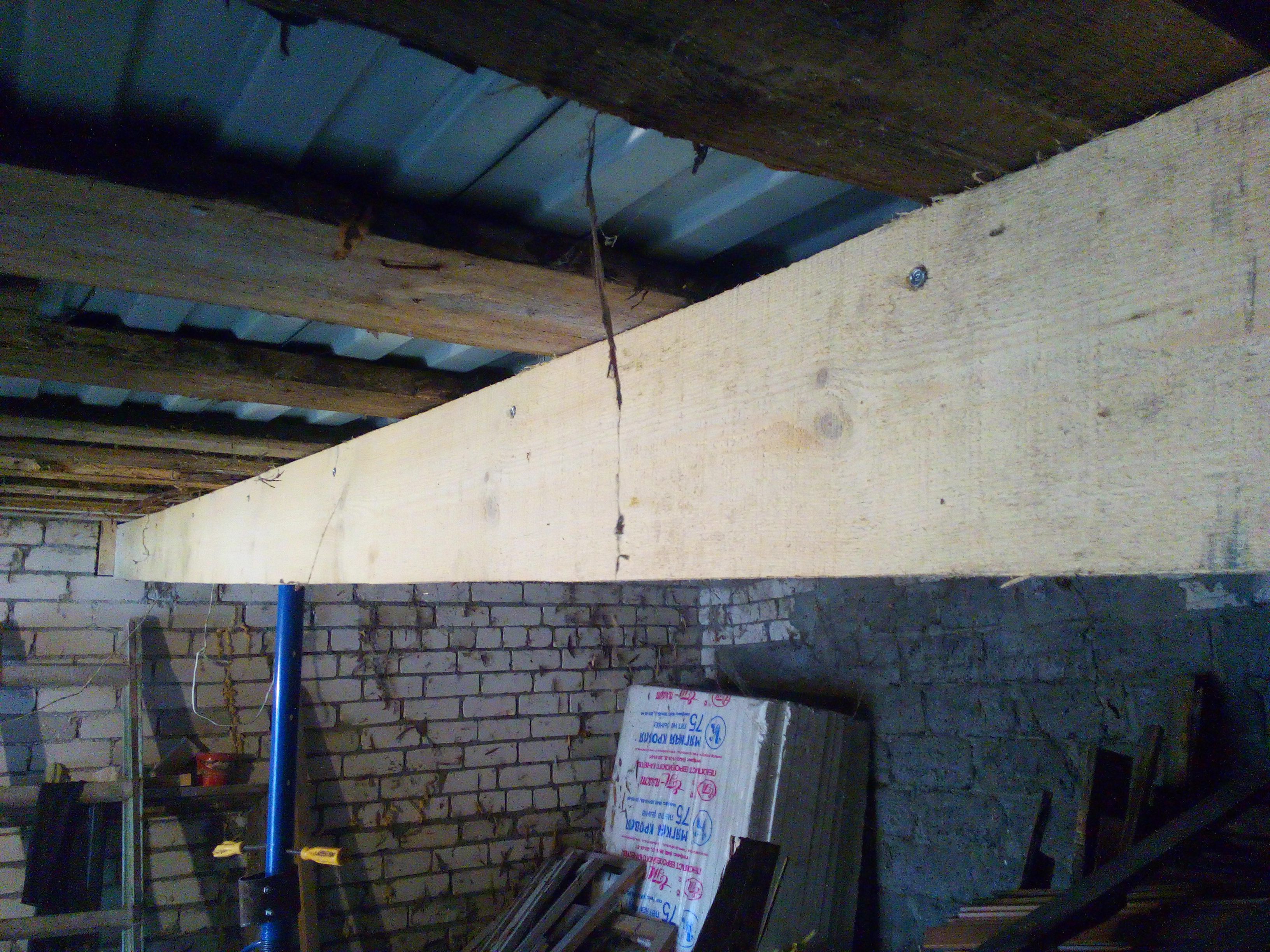

Старые лопнувшие стропила прикрутил к новым.

Крепил к одной из двух новых стропил, саморезами 130х6мм с шестигранной головкой, предварительно просверлив сверлом 97х2,4мм. 7-8 штук на пятиметровый пролет.

К новым стропилам крепится старые, к старым стропилам крепится обрешетка, к обрешетки крепится кровля.

Вот в этом месте я ощутимо уменьшил себе работы. Так как отпала необходимость на каждой стропиле лазить на крышу, откручивать 5,5 метровый профлист над ней, крепить обрешетку к новым стропилом, обратно прикручивать, и слазить скриши.
Еще сложность в том, что нельзя это растянуть на 2-3 дня. Так как может подняться ветер и не закрепленный лист скинуть с крыши, помяв его и его краями ободрав краску с других листов. Необходимо все это делать в один день.

10-20 минут работал, 30-60 минут отдыхал, и так 6-8 раз за день. Ремонт 3 стропилы в таком темпе занял 18 дней.

1 числа начал. 4 дня ждал пока снег растает. 2 дня была сильная слабость, тоже ничего не делал. 24 числа закончил ремонт 3 стропилы. Ну а 4ю можно было вообще не ремонтировать, нагрузка которая на нее приходится могла на себе стойка для опалубки держать. Поэтому на 4 стропиле, день работал по 2-4 подхода, 1-2 дня отдыхал. А после того, как положил одну из двух стропил, плюс под лопнувшей стойка осталась, на этом остановился. Летом её доделаю, и параллельно еще двум целым стропилам положу по 1-2 таких же доски.

Тянул до последнего, еще и месяц перепутал, начал заниматься в начале 9 месяца, думая что это 8 месяц и у меня ещё в запасе 1,5-2 месяца до выпадения снега… 10 дней потерял на Авито пытаясь сэкономить, не вышла. Ладно, х с ним, заказал на Азон новую стойку для опалубки 2,14-3,7м за 3600р, так как у неё грузоподъёмность была заявлена больше чем у тех что короче и дешевле на 1тр. 3-4 дня шёл перевод на озон карту, потом 6-7 дней висел статус “передача в службу доставки”, потом ещё 6-7 дней ехало до пункта выдачи, в итоге привезли не то что заказывал, вместо 2,14-3,7м, привезли 1,7-3,1м которая в других объявлениях на озоне стоила на тысячу дешевле… но так как уже на ровном месте потерял 25 дней, возвращать не стал. Начал ремонтировать 1 числа 10 месяца, поставил под лопнувшую стропилу стойку для опалубки, сделал дырку в стене шлакоблока, начал в нее просовывать новую стропилу, и пошел снег. Но так как в прогнозе погоды через 4 дня обещали неделю с плюсовой температурой, заказал еще одну стойку 1,7-3,1м, на случай если снег не растает или выпадет снова, чтобы поднимать Лопнувшие стропила не лазя на крышу и не чистя снег, и стал ждать. Снег к 5 числу полностью растаял, и не выпадал еще месяц, поэтому вторую стойку забирать не стал.
