Звуковая карта на микросхеме Yamaha XG YMF7xx, доработка SB-Link

Есть: звуковая карта с микросхемой серии Yamaha XG YMF7xx, у которой не распаяны детали для подключения SB-Link.
Требуется: подобрать и припаять недостающие детали.

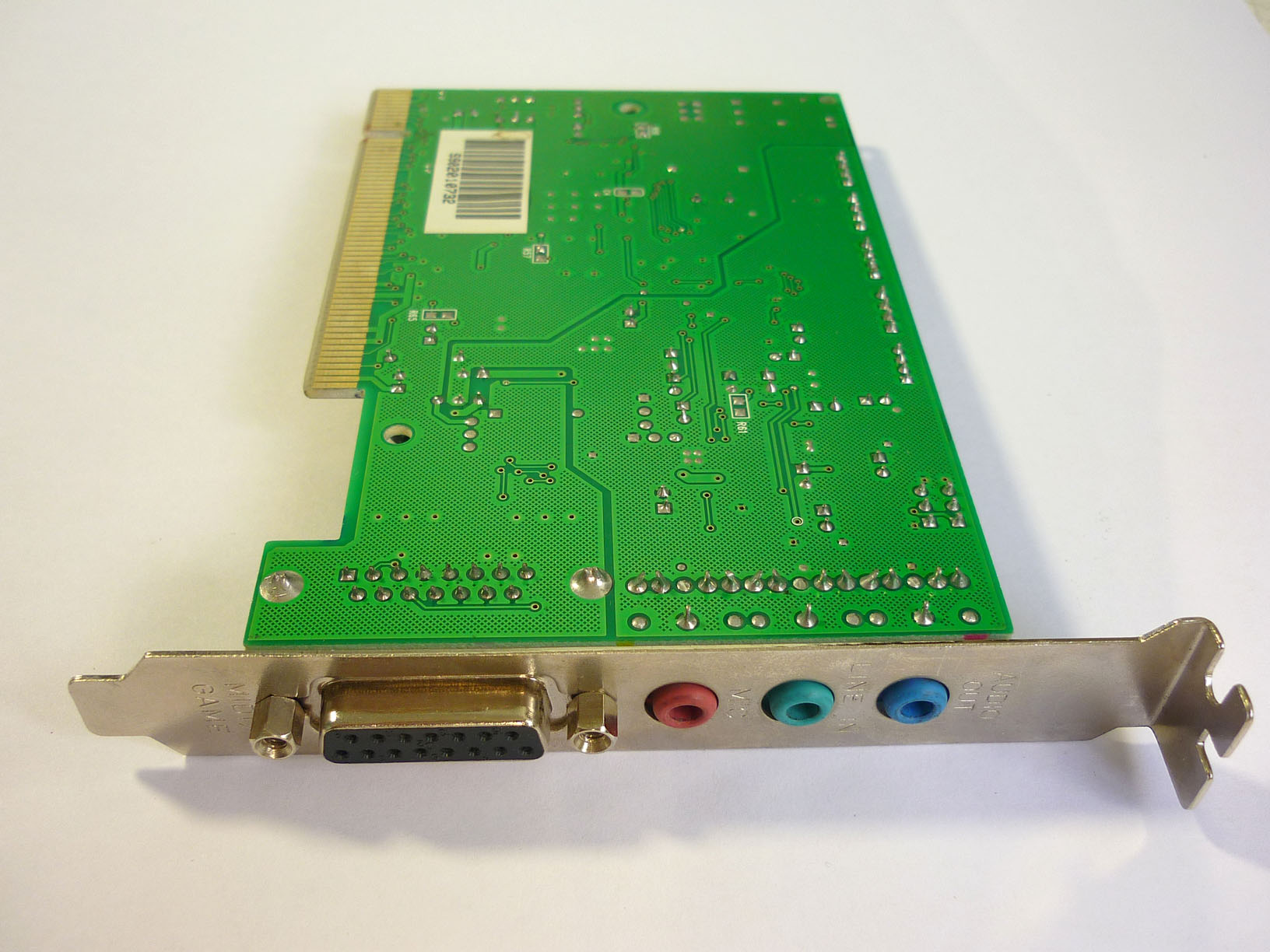

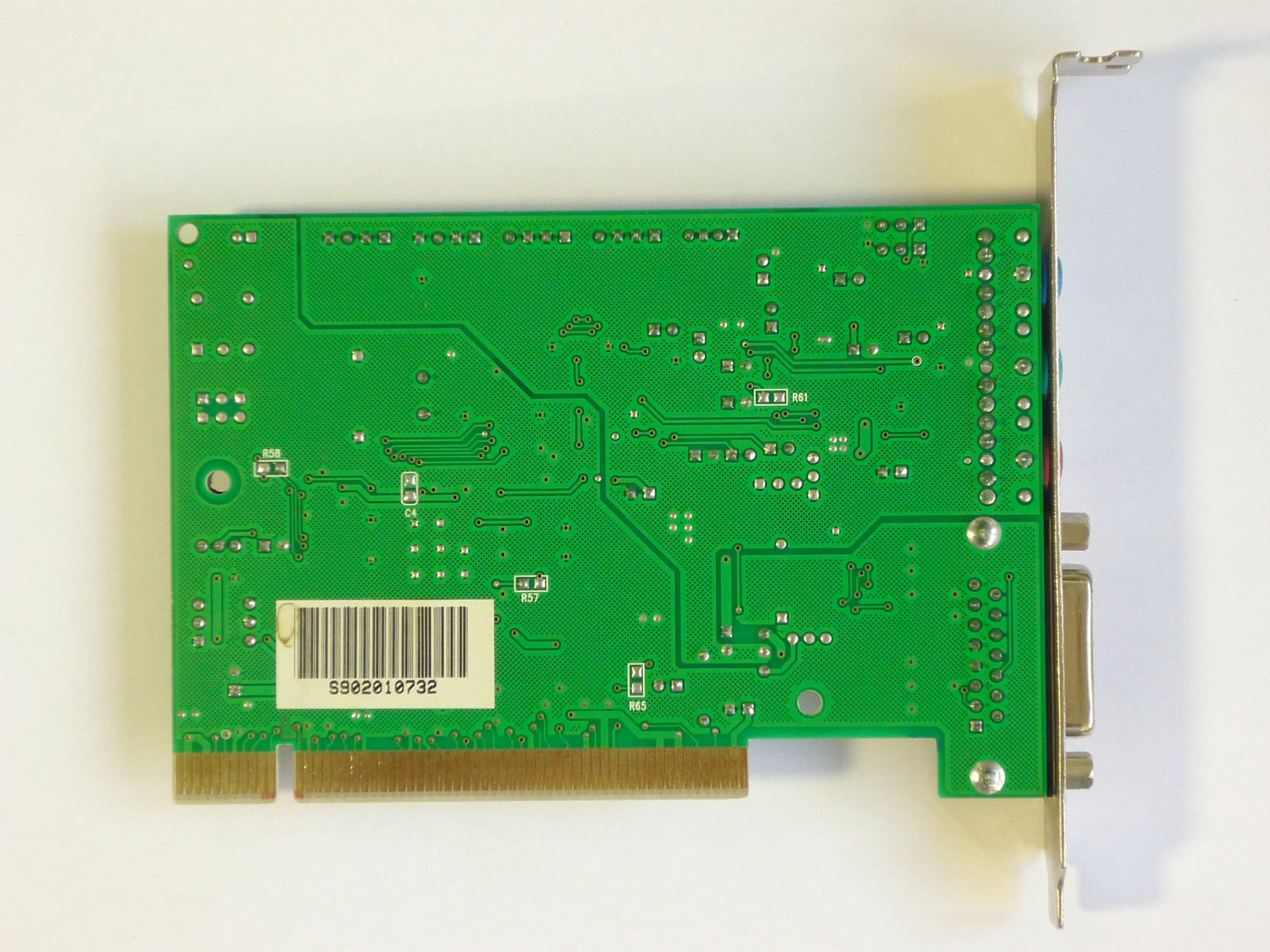

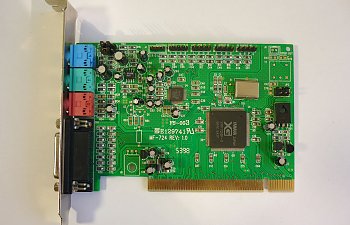

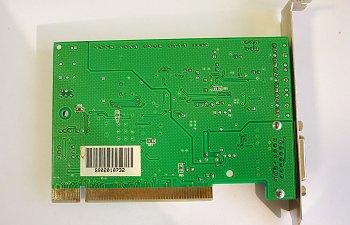

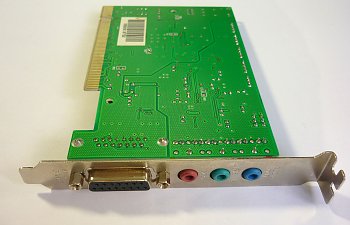

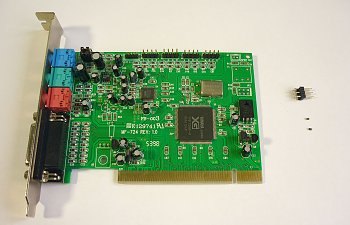

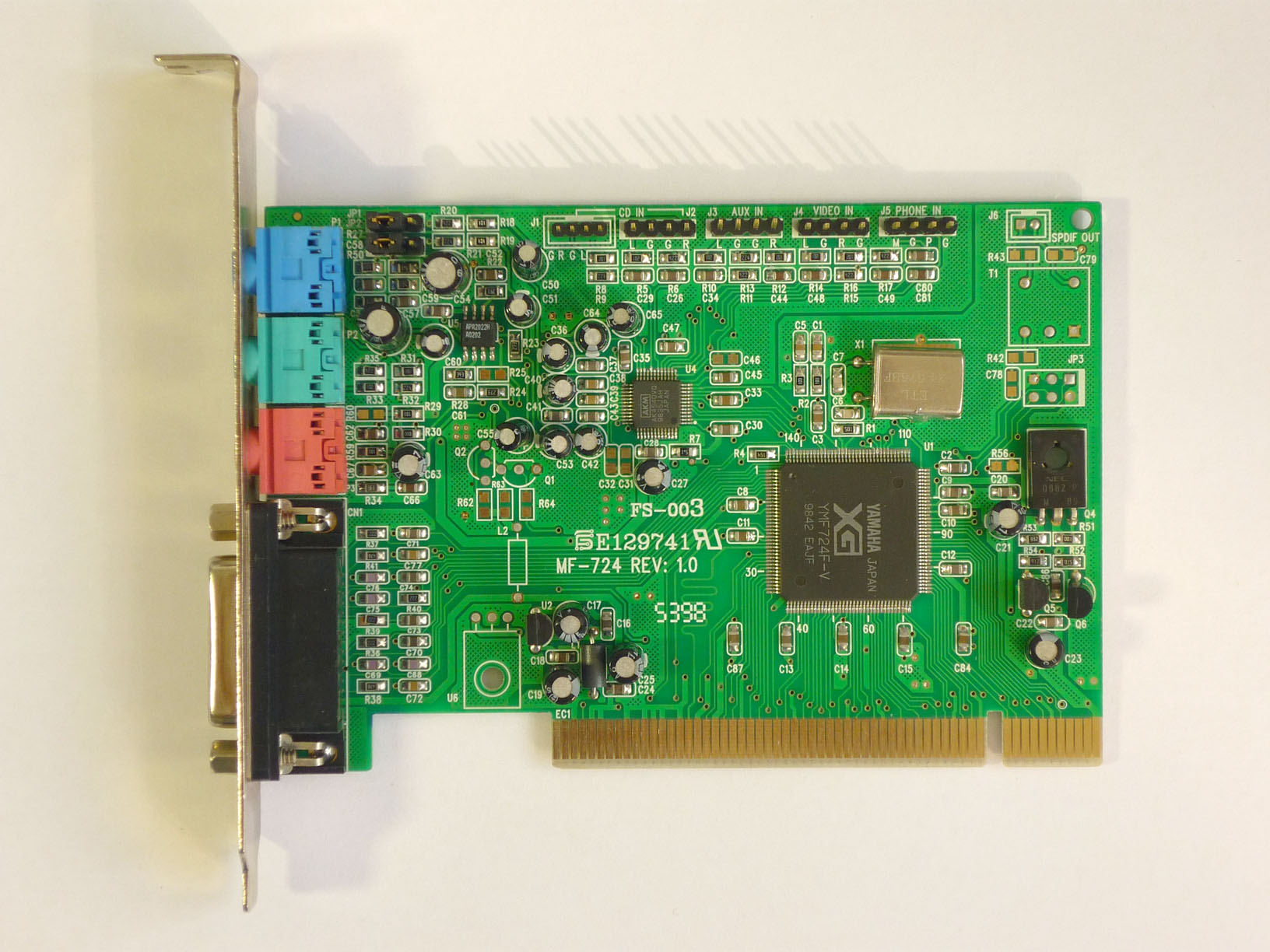

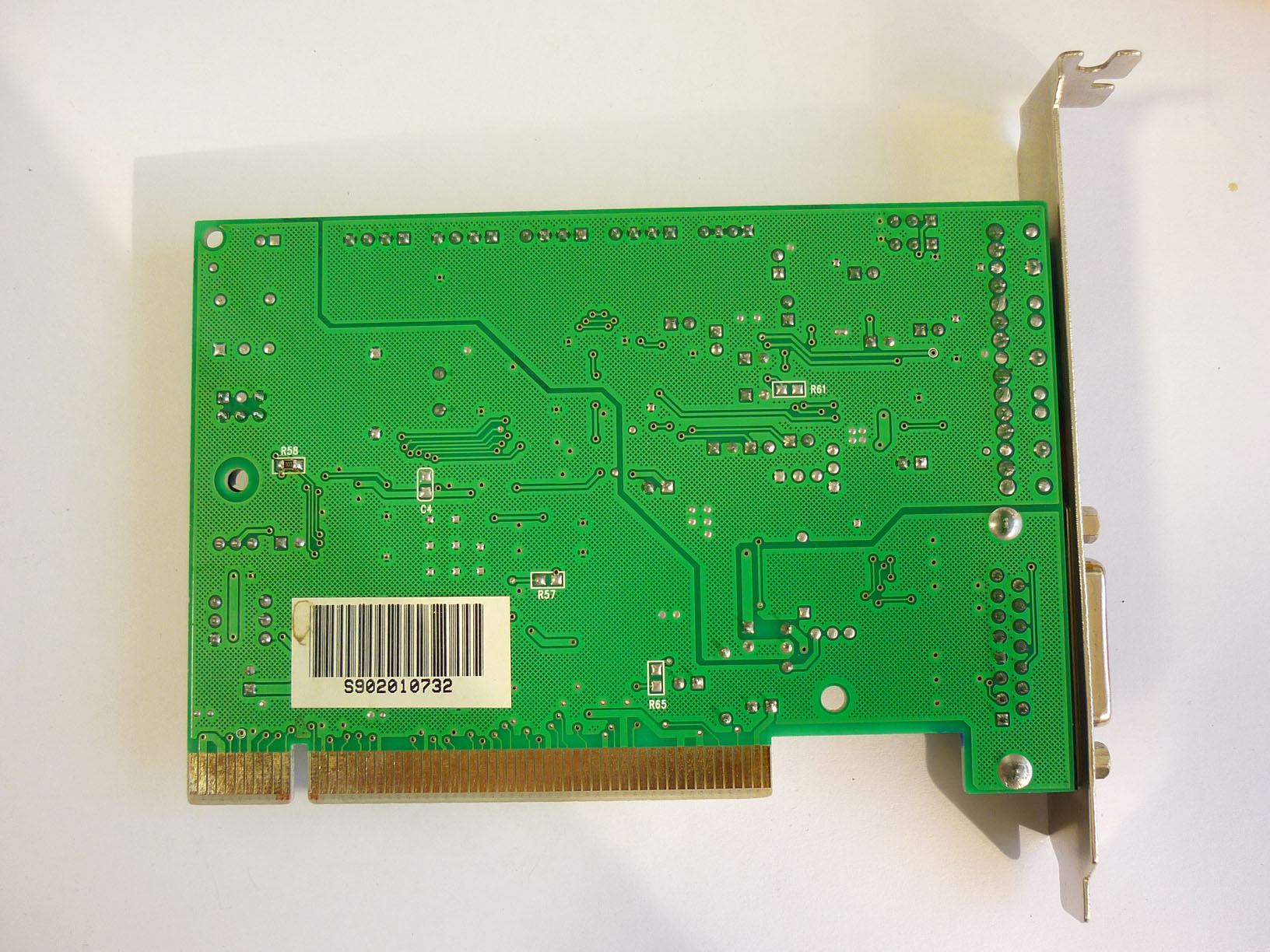

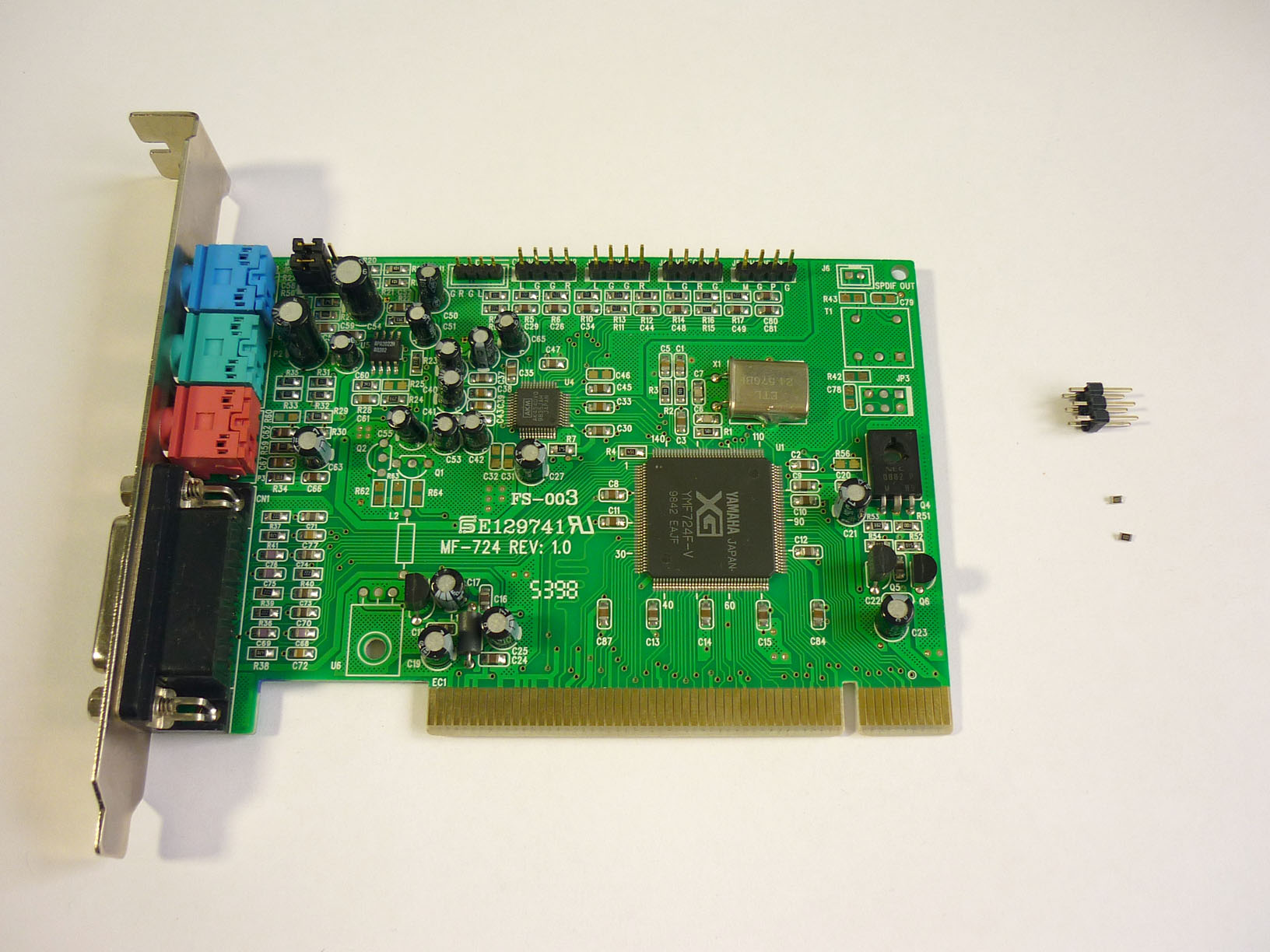

Подопытный - безымянная плата неизвестного производителя.

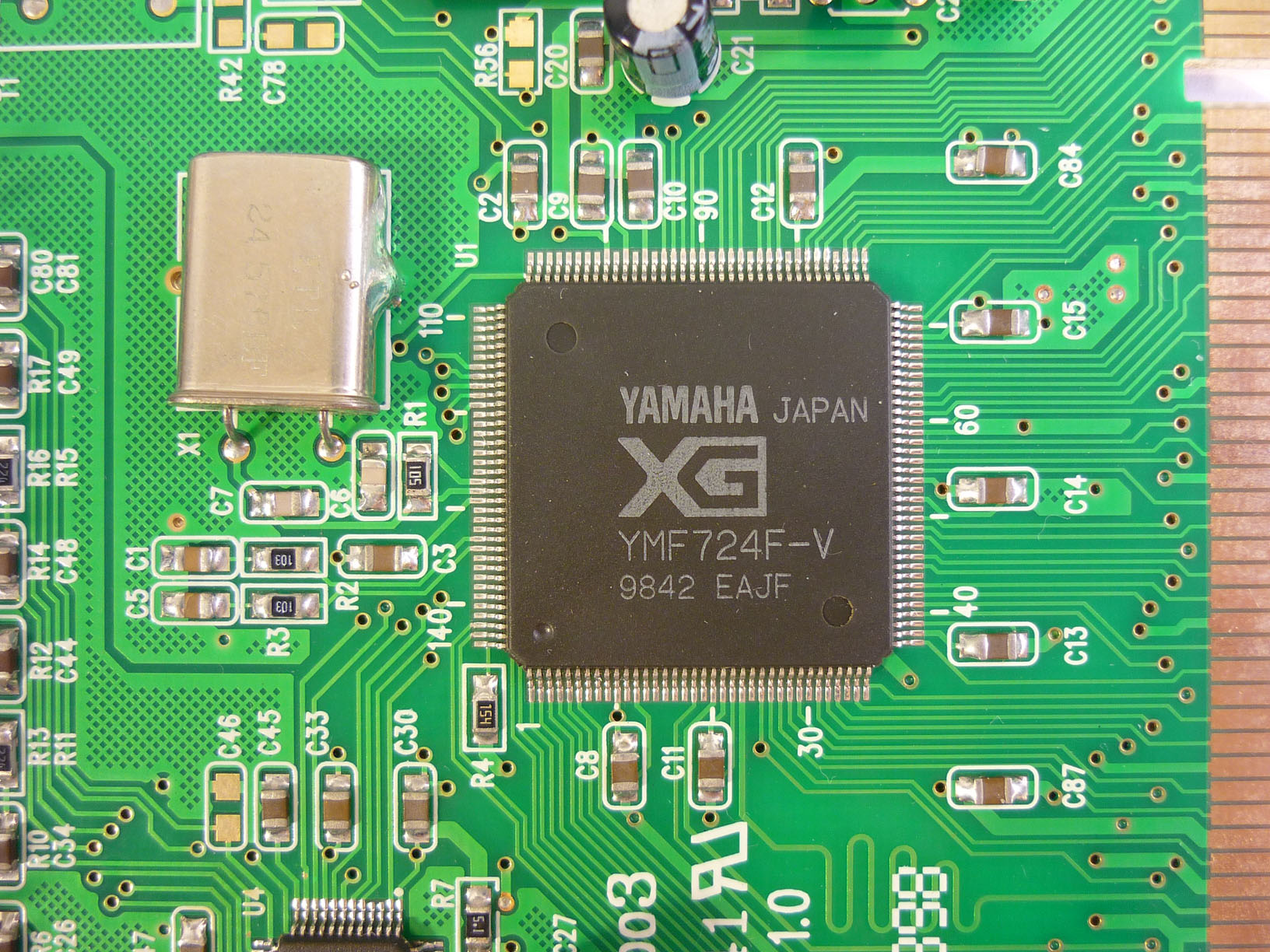

На карте установлена микросхема Yamaha XG YMF724F-V.

В техническом описании Yamaha YMF724F (DS-1) [1] на странице 3 показана схема контактов микросхемы YMF724F-V. Контакты 92 SERIRQ#, 93 PCGNT#, 94 PCREQ# соответствуют по назначению контактам разъема SB-Link.

На следующей странице дано описание контактов:
SERIRQ#, IO, Ptr (Tri-State TTL), Serialized IRQ;
PCGNT#, I, Ptr (Tri-State TTL), PC/PCI Grant;
PCREQ#, O, Ptr (Tri-State TTL), PC/PCI Request.
Здесь:
I - Input, через контакт принимаются внешние сигналы;
O - Output, через контакт передаются внутренние сигналы;
IO - двунаправленный порт;
Tri-State TTL - транзисторно-транзисторная логика [2] с тремя состояниями - логический 0, логическая 1 и неопределенное состояние с большим импедансом (комплексным сопротивлением) [3].
На страницах 42...45 приведены следующие параметры
Power Supply Voltage 1 (PVDD, VDD5) (напряжение питания):
предельные значения от -0.5 до 7.0 В;
рабочие значения от 4,75 до 5,25 В;
номинальное значение 5 В.
High Level Input Voltage 1 (напряжение, соответствующее логической единице на входе*) VIH1 от 2.2 до VDD5+0.5 В
Input Leakage Current IIL (ток, проходящий через входные контакты) при условии 0<VIN<VDD5 от -10 до 10 мА
* Applicable to all PCI Iuput/Output pins and Iunput pins except PCICLK and RST# pin.
Input Pin Capacitance CIN (емкость входного контакта) от 5 до 15 пФ.

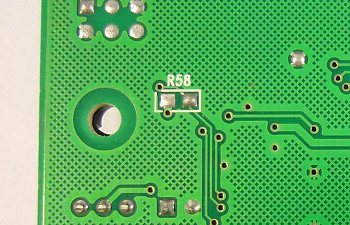

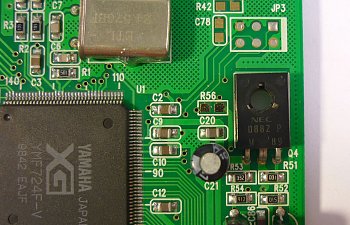

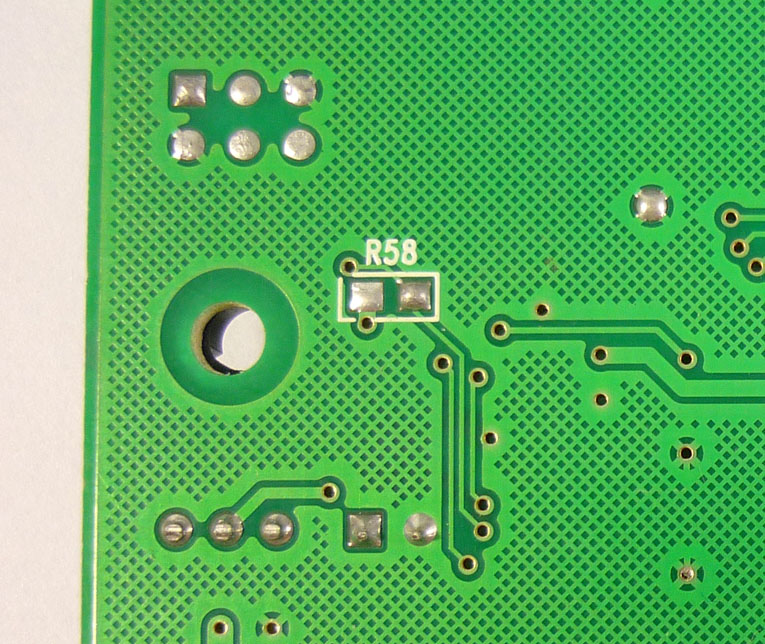

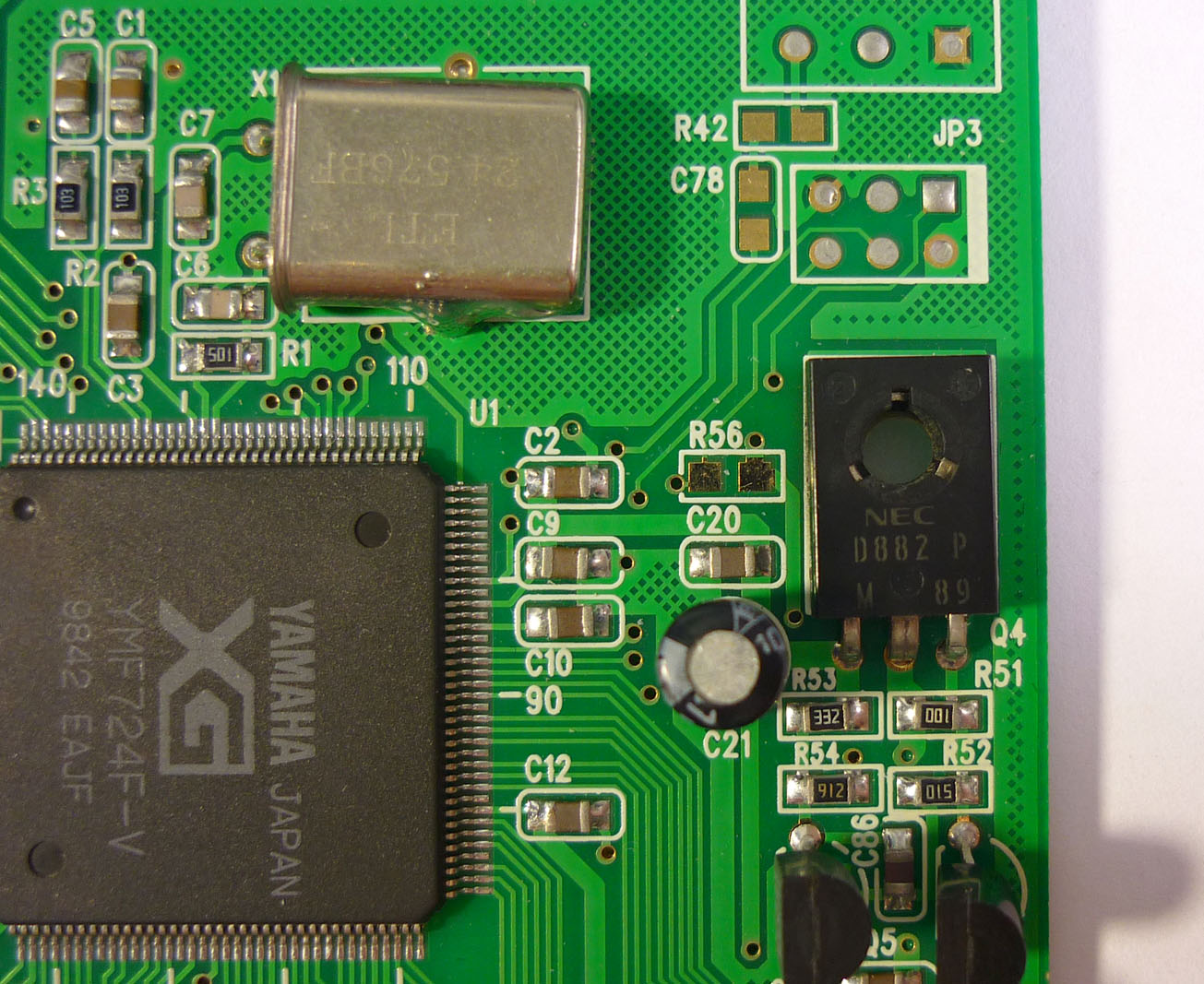

Дорожки от контактов 92, 93 и 94 уходят к площадке, отмеченной JP3. На этой площадке должен быть разъем SB-Link. Попутно дорожки захватывают контакты резисторов R56 (SERIRQ#) и 58 (PCGNT#). Вторые контакты резисторов подключены к среднему контакту (2, коллектор) транзистора D882 [4]. Во включенном состоянии между коллектором D882 и точкой заземления (например, корпусом кварцевого резонатора X1) тестер показывает напряжение 4,67 В.

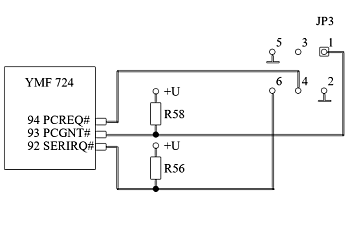

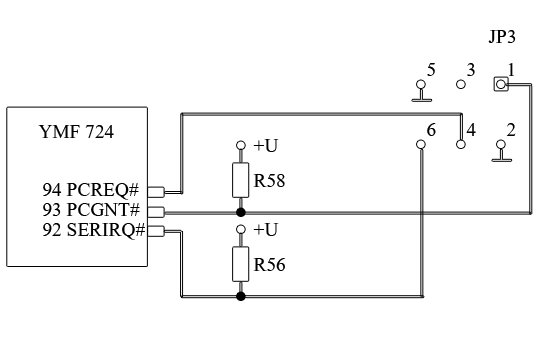

Схема разводки SP-Link на плате выглядит так:

Резисторы R56 и 58 являются подтягивающими [5].

Сопротивление подтягивающего резистора ограничено снизу максимальным допустимым током через него, который равен максимально допустимому току входного контакта IIL_max=10мА=0.01 А. Максимальный ток будет при максимальной разности напряжений питания и уровня логической единицы. Минимальное напряжение логической единицы VIH1_min=2.2 В. Максимальное напряжение питания VDD5_max=7.0 В.
Примечание: правильнее брать не VDD5_max, а максимальное напряжение той точки, к которой подключен подтягивающий резистор (+U на предыдущей схеме). В общем случае эти напряжения могут быть от разных источников.
Согласно закону Ома
Rmin=(VDD5_max-VIH1_min)/IIL_max=(7.0-2.2)/0.01=480 Ом
С учетом точности резистора 5% его минимальное номинальное значение
Rmin_nom=Rmin/(1-0.05)=480/0.95~505 Ом
Из стандартного ряда E24 ближайший больший номинал резистора 510 Ом.
Это минимальный номинал резистора, который можно включить в схему. При этом будет наибольшее энергопотребление и лучшая форма сигнала, близкая к прямоугольной.
Мощность, рассеиваемая на резисторе (здесь взяты значения, используемые при вычислении Rmin):
P=I*U=0.01 * (7.0-2.2) = 0,048 Вт

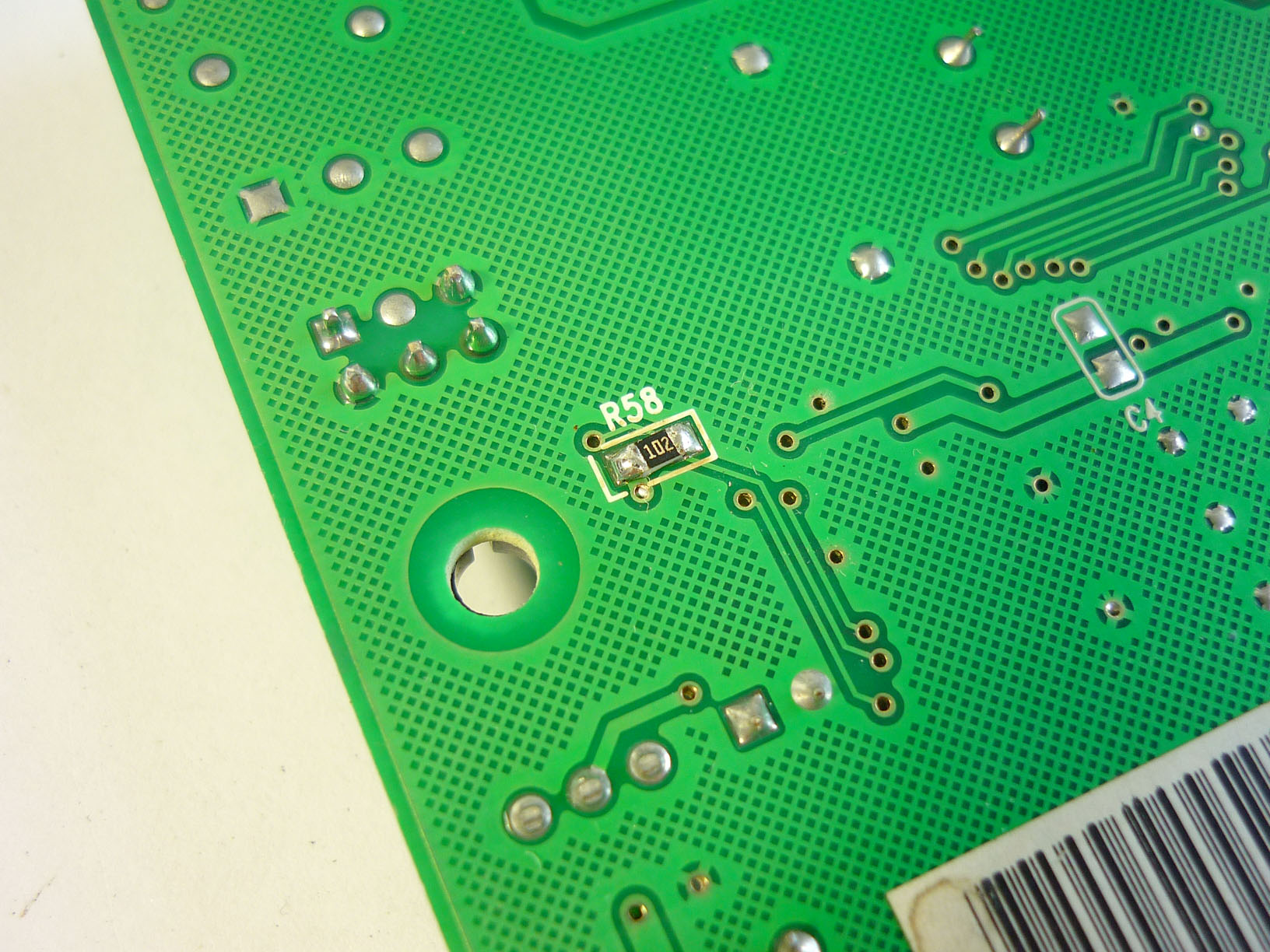

Подойдет SMD резистор типоразмера 0805, сопротивлением 510 Ом, точностью 5%, мощностью 0.125 Вт.

Сверху сопротивление подтягивающего резистора ограничено емкостью входного контакта и максимальным временем нарастания уровня сигнала (косвенно, от частоты тактовой сигнала).
К сожалению, для вычисления максимального сопротивления подтягивающего резистора недостаточно данных. Максимальную длительность времени нарастания уровня сигнала можно принять порядка 15 нс.
Rmax=15 нс/15 пФ=15 * 10^-9/15 * 10^-12=1 000 Ом.
Примечание: 15 нс для длительности нарастания сигнала довольно много. По технической документации [1] минимальная длительность всего сигнала 10 нс, зато длительность тактового сигнала не менее 30 нс.

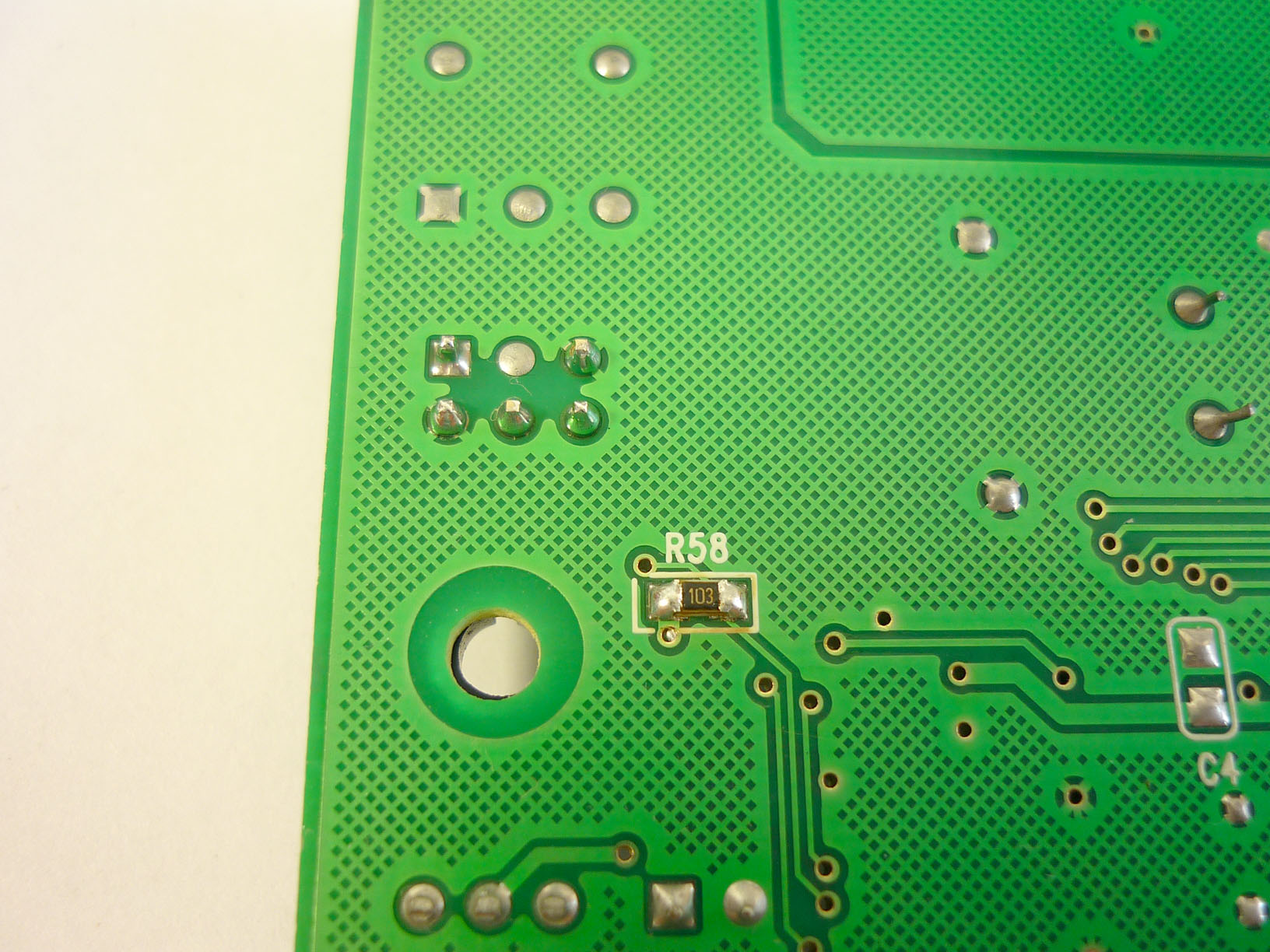

TheMadLynx сообщил, что устанавливаются резисторы номиналом 10 кОм.
Проверил. С данным номиналом резисторов SB-Link так-же работает.
Hard - Звуковые карты для DOS


С увеличением сопротивления подтягивающего резистора передний фронт сигнала становится пологим, уровень сигнала не достигает максимума, т.е. сигнал становится неустойчивым. Повышается чувствительность к внешним помехам, длине и качеству проводников (даже к самой форме проводников), качеству пайки и многому другому.
Правильность выбора подтягивающего резистора проверяется при работе. Лучше всего осциллографом по форме сигнала, которая должна быть близка к прямоугольной форме.
Тестером проверяется напряжение на входных контактах SERIRQ#, PCGNT# при отсутствии передачи. Должно быть больше минимального уровня логической единицы - 2.2 В. Условие необходимое, но не достаточное для правильной работы.
Проверка без осциллографа и тестера сводится к выявлению отсутствия/наличия ошибок в работе.

Комплектующие

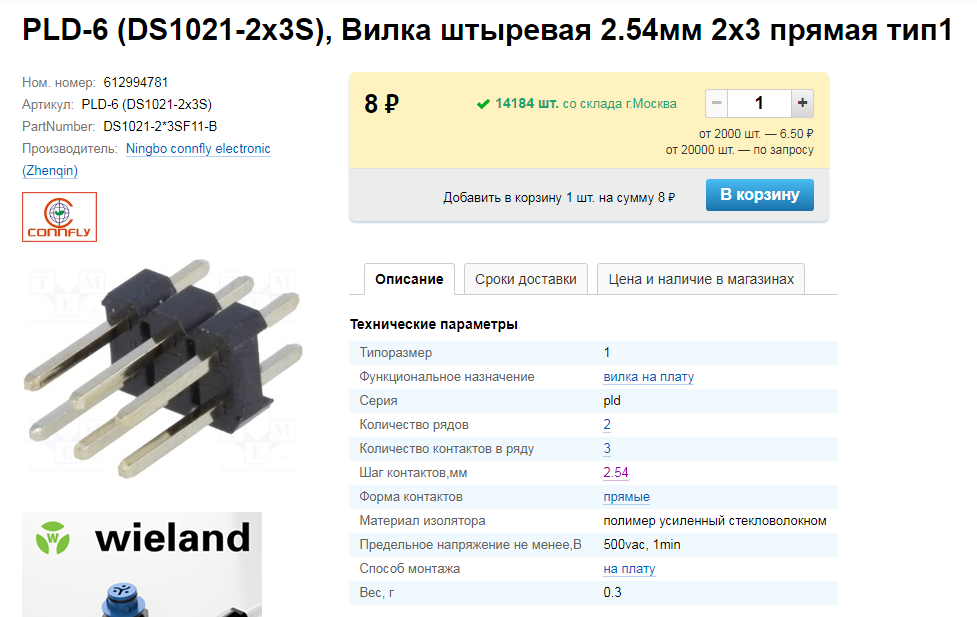

1. PLD-6, вилка штыревая 2.54 мм 2x3 прямая, 1 шт;

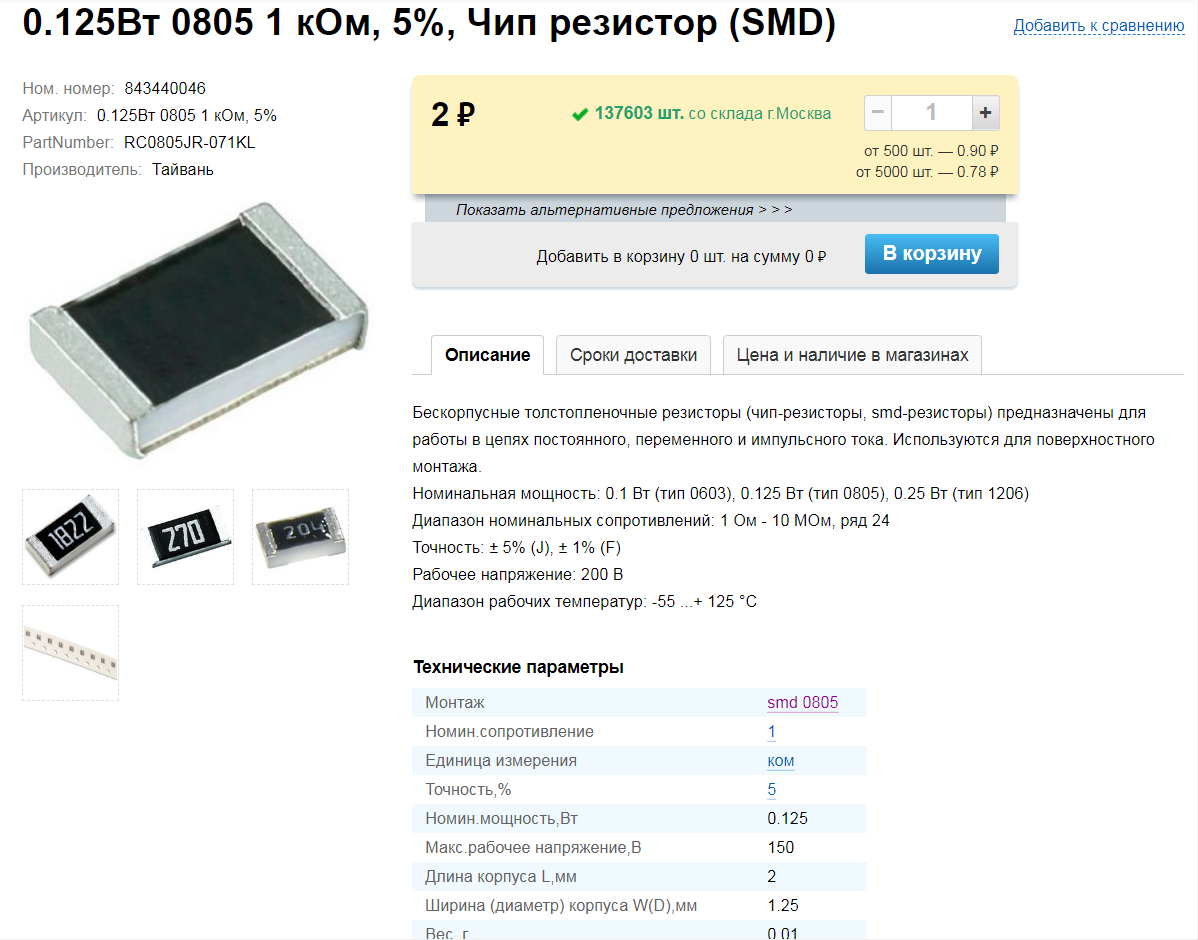

2. Резистор SMD 0.125 Вт 0805 1 кОм, 5%, 2 шт.
Примечание: маркировка на резисторе 102.

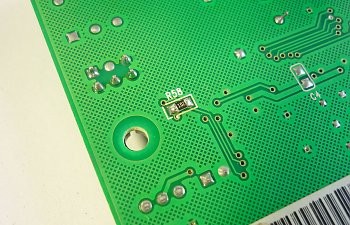

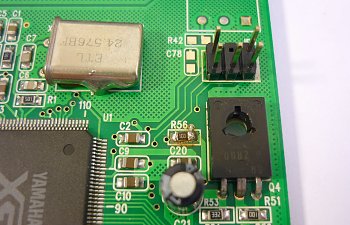

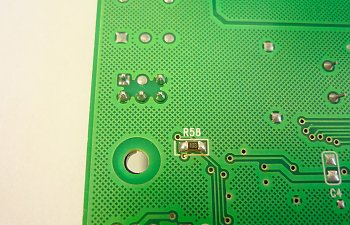

Доработка

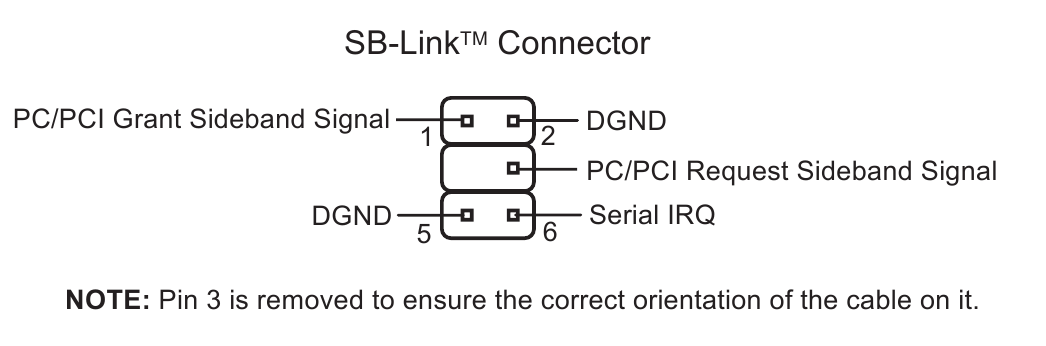

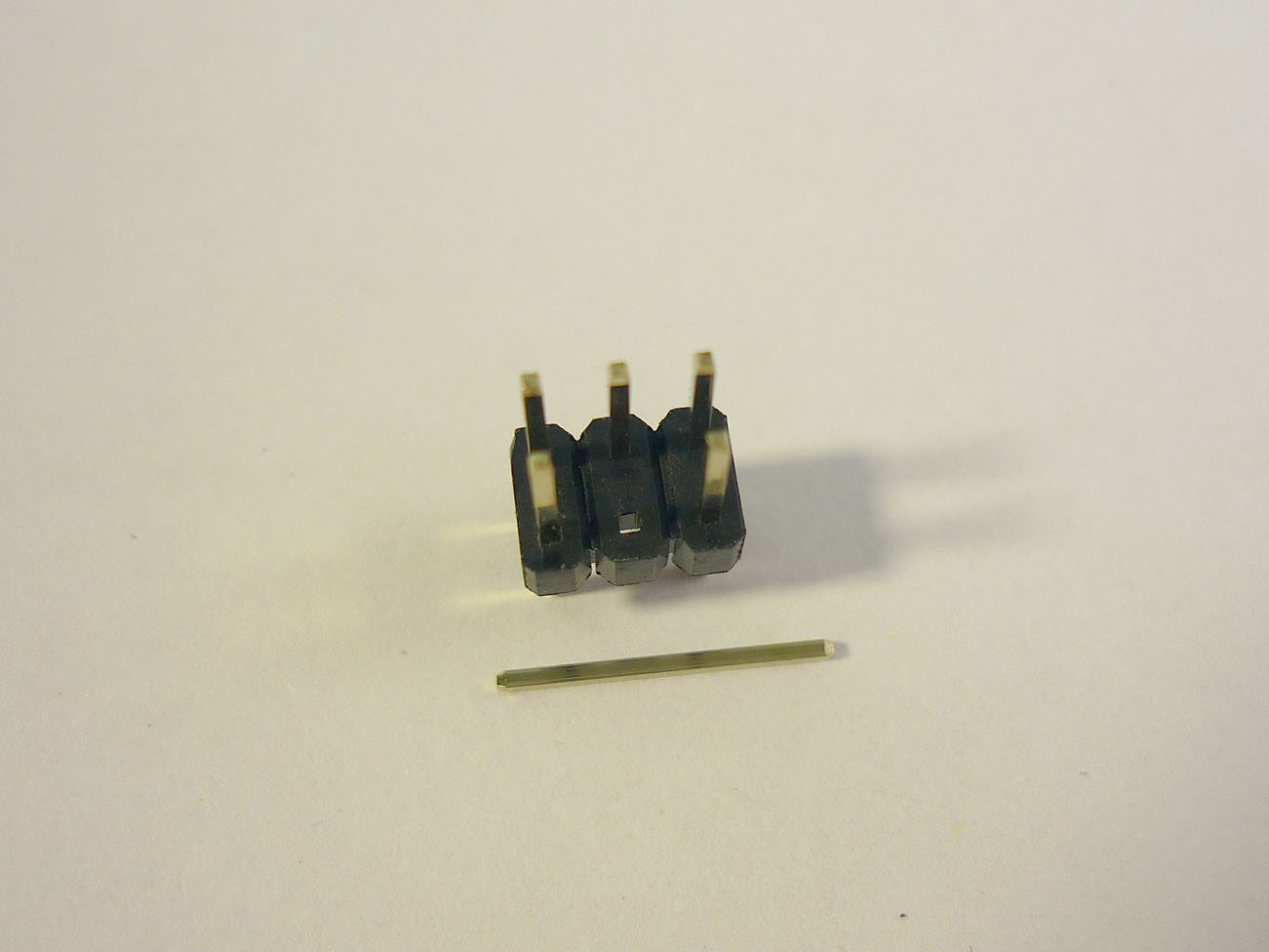

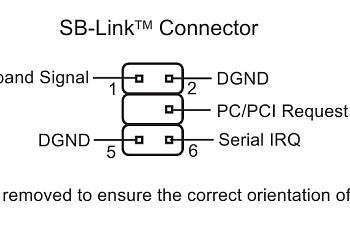

Перед пайкой из разъема убрать третий контакт



Примечание: при отсутствии необходимой разводки на звуковой карте разъем и резисторы можно распаять на макетной плате, подключить макетную плату к звуковой проводами.

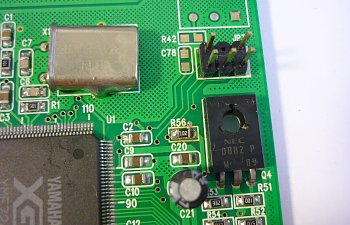

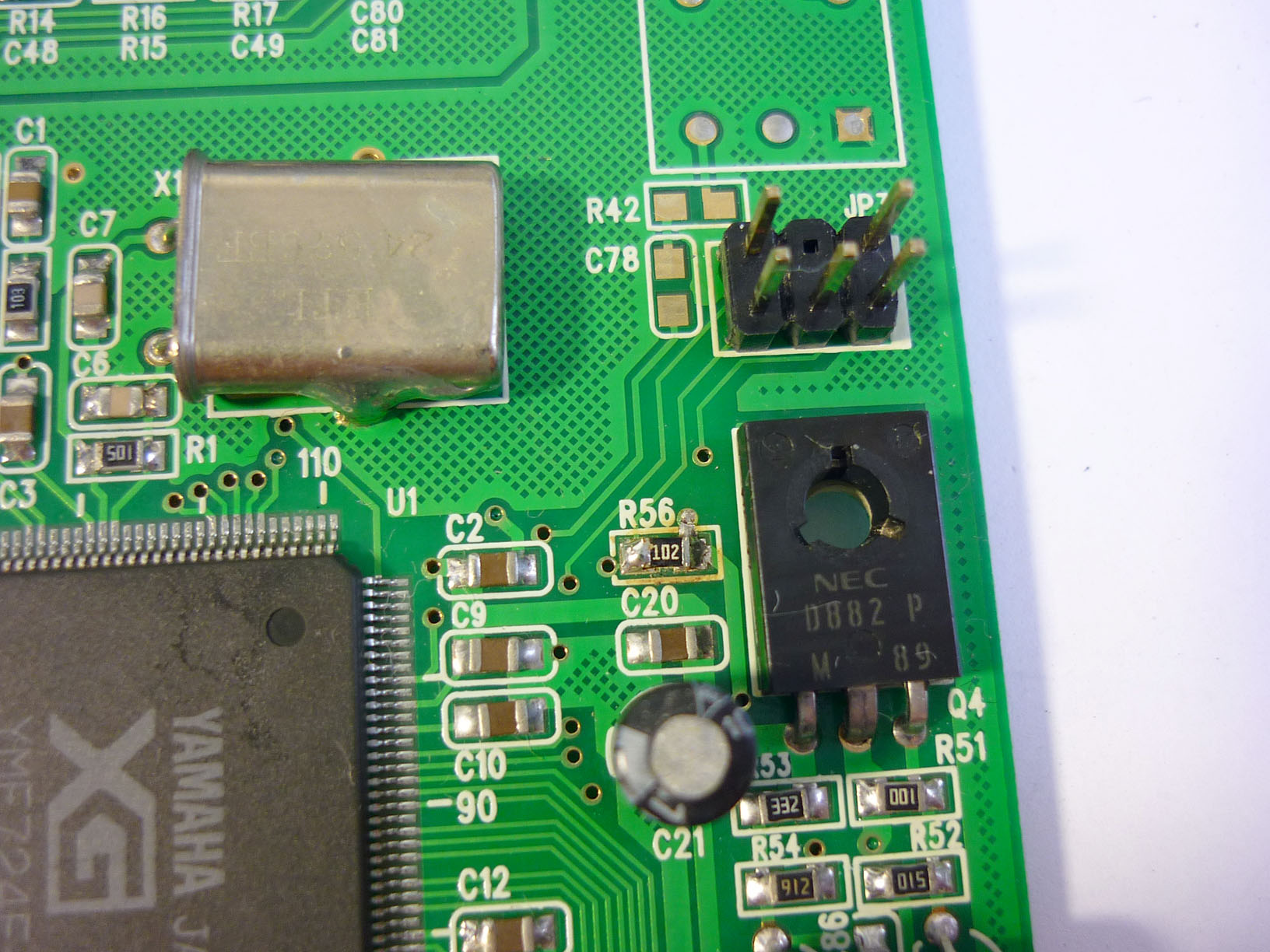

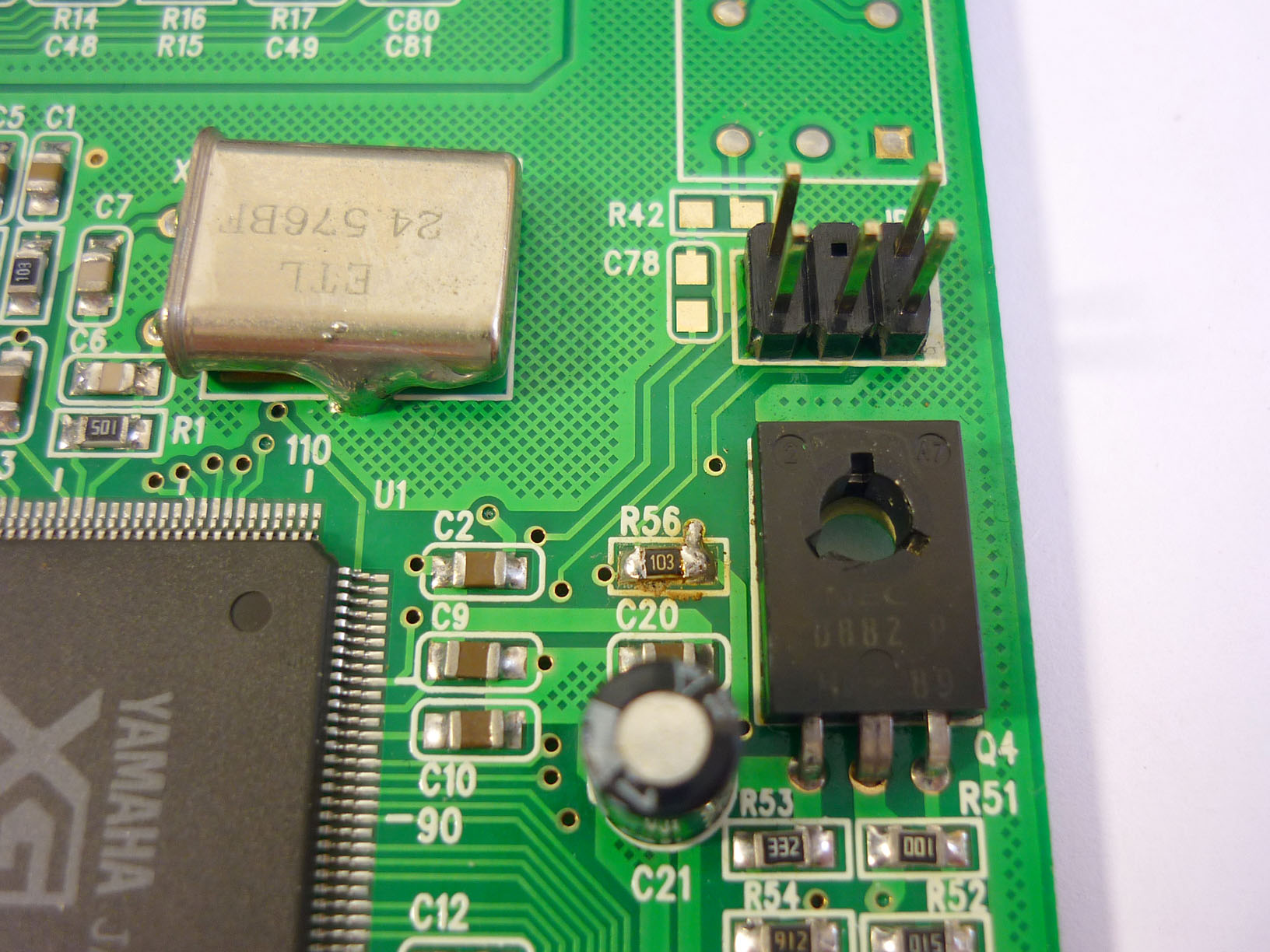

Результат

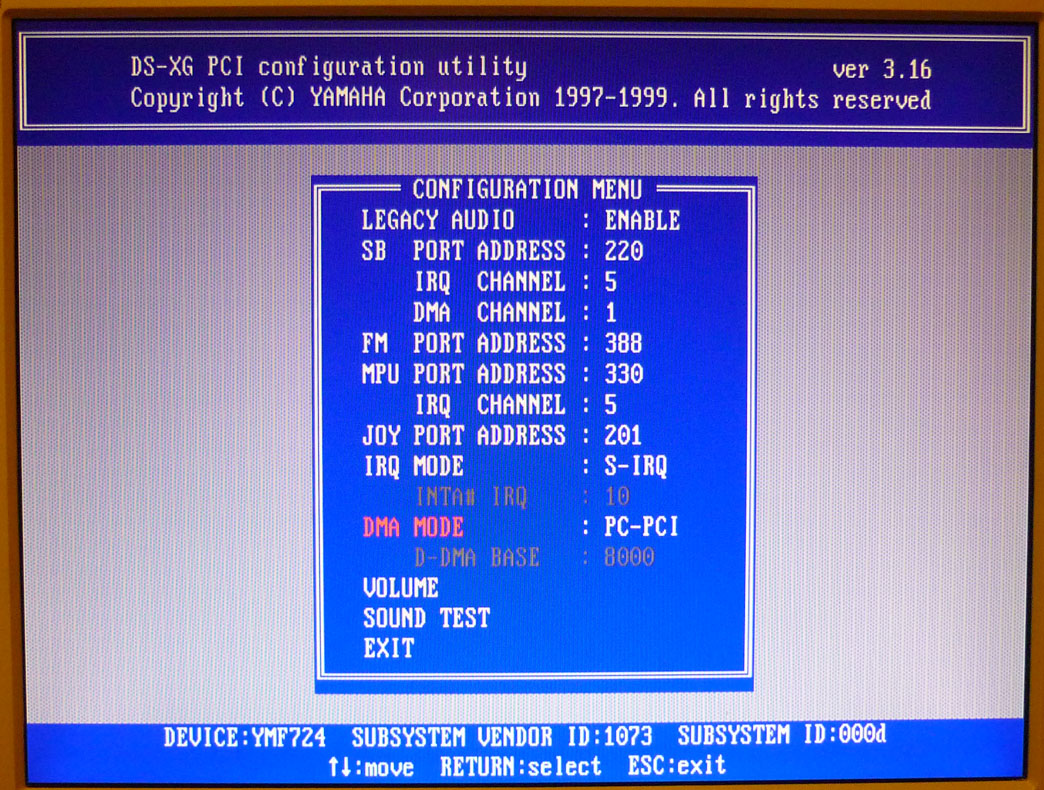

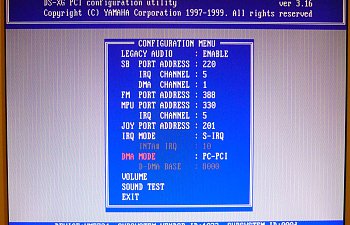

В утилите настройки звуковой карты стали доступны IRQ MODE S-IRQ и DMA MODE PC-PCI.

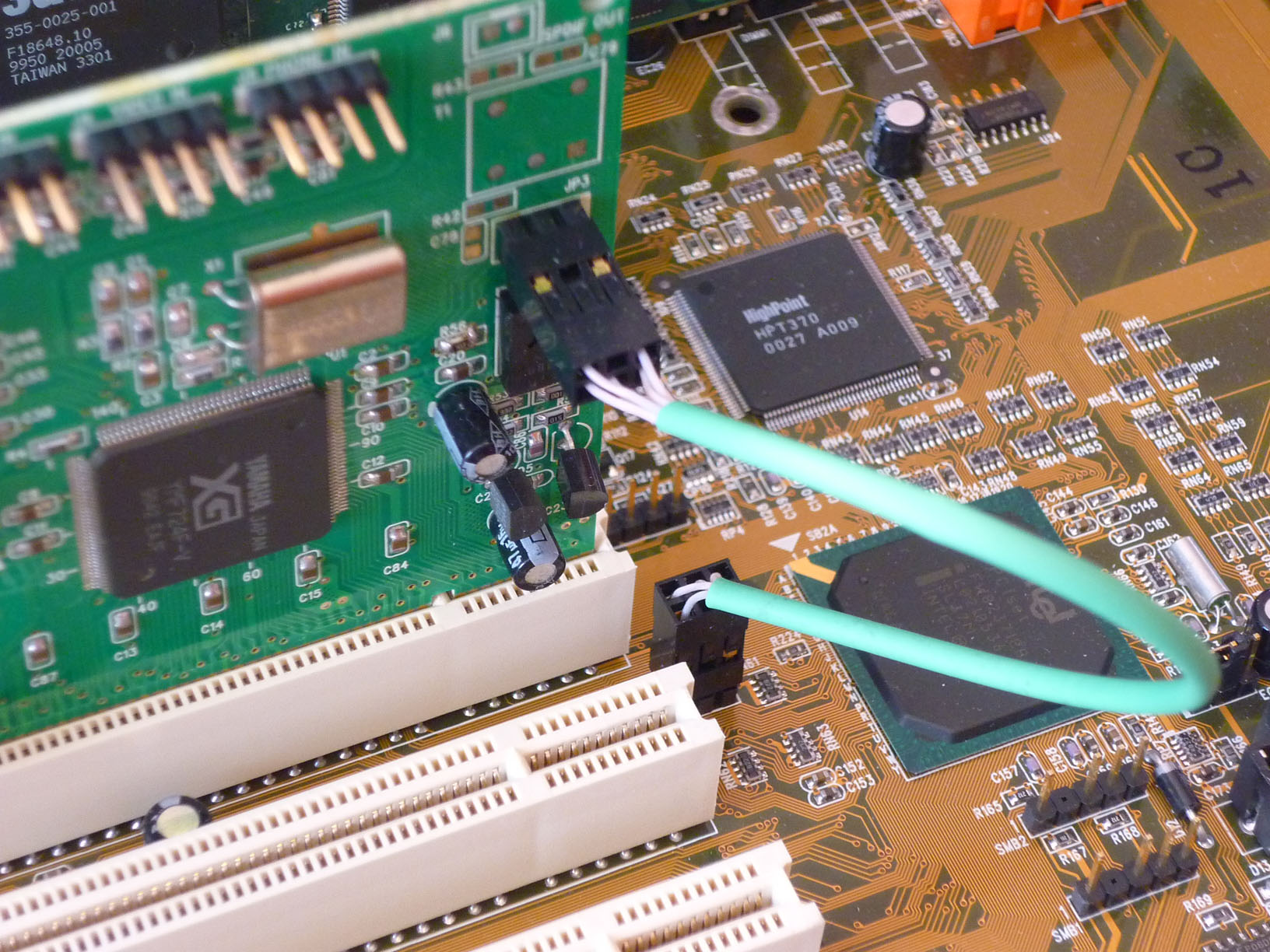

Для подключения звуковой карты к материнской плате использован кабель SB-Link [9].


Другие микросхемы серии YMF7xx

YMF744B-V [10]
49 - SERIRQ#, IO, Ptr (Tri-State TTL), Serialized IRQ;
50 - PCGNT#, I, P (PCI), PC/PCI Grant;
51 - PCREQ#, O, Ptr (Tri-State TTL), PC/PCI Request.
VIN_max=5.75 В.
VIH1_min=0.5 * 3.0 = 1.5 В.

YMF744B-R [10]
46 - SERIRQ#, IO, Ptr (Tri-State TTL), Serialized IRQ;
47 - PCGNT#, I, P (PCI), PC/PCI Grant;
48 - PCREQ#, O, Ptr (Tri-State TTL), PC/PCI Request.
VIN_max=5.75 В.
VIH1_min=0.5 * 3.0 = 1.5 В.

YMF754-V [11]
49 - SERIRQ#, IO, Ptr (Tri-State TTL), Serialized IRQ;
50 - PCGNT#, I, Ptr (Tri-State TTL), PC/PCI Grant;
51 - PCREQ#, O, Ptr (Tri-State TTL), PC/PCI Request.
VIN_max=5.75 В.
VIH1_min=0.5 * 3.0 = 1.5 В.

YMF754-R [11]
46 - SERIRQ#, IO, Ptr (Tri-State TTL), Serialized IRQ;
47 - PCGNT#, I, Ptr (Tri-State TTL), PC/PCI Grant;
48 - PCREQ#, O, Ptr (Tri-State TTL), PC/PCI Request.
VIN_max=5.75 В.
VIH1_min=0.5 * 3.0 = 1.5 В.

Пример
Hard - Звуковые карты для DOS
+U = 5 В с шины PCI без стабилизации.
R44, R47 - 10 кОм.


YMF740C-V [12]
93 - PCGNT#, I, P (PCI), PC/PCI Grant;
94 - PCREQ#, O, Ptr (Tri-State TTL), PC/PCI Request.
Supports the old type of interrupts used by ISA. IRQ is directly connected to the IRQ input pins on the
PCI-to-ISA bridge.
