Hard CD-Audio кабель своими руками...или где найти?

Доброго всем. Хочу найти CD-Audio кабель для игр с её поддержкой музыки с неё.
Привод естественно есть, но вот проблема найти это кабель те ещё приключения
Пробежался по барахолкам, объявлениям на Авито своего города - нигде нет такого
Точнее есть (в другом регионе), но цена не то чтобы кусается. Ждать кабелёк с другого города неделю + переплачивать за доставку, как-то не очень-то хочется

Ищу на Aliexpress (там обычно найдется всякое для ретро железа), но вот найти сей кабель опять не удаётся или может не так ищу. Теги: "cd-audio cable", "cd drive cable", "cd cable", "4pin audio cable", "cd audio" - всё не то

Ну так вот. Глянув на этот кабель в google, штекер (4 контакта) или как правильней. Можно найти похожий у PC-Speaker, продаётся в DNS кстати (https://www.dns-shop.ru/product/187...e=google&utm_referrer=https://www.google.com/).

Можно ли сделать из двух "спикеров" и проводков. Распиновка к нему есть



Аналоговый - можно, какая разница, если коннектор физически подходит. Либо звук будет, либо нет ) Минус - наводки, но на безрыбье, вариант.



Не порти спикеры.
Иди на чипдип, бери разъёмы с шагом 2.54мм и мелкие с шагом 2.0мм, провод. Гугли рапсиновки привода и соневскую распиновку, сделаешь сразу универсальный шнурок себе, который можно будет совать в любые звуковухи.
А если ещё кембрик мягкий возьмёшь и руки у тебя ровные, то будет выглядеть прямо по заводу.

--- добавлено 25 июл 2024, предыдущее сообщение размещено: 25 июл 2024 ---

104257-3, Розетка на кабель 4-контактная шаг 2.54, TE Connectivity | купить в розницу и оптом
Разъём, втыкаемый в привод. Распиновка, L-G-G-R.
BLS-4 (DS1071-1x4), Гнездо на кабель 1х4 с контактами 2.54мм, Connfly | купить в розницу и оптом
Разъём для звуковухи. Под распиновку L-G-G-R.
На чипдипе не могу найти пока отдельно разъёмов PH2.0 4-х пиновых, есть только хвосты для ардуинщиков.
Разъём JST PH2.0 с проводами (4 pin), Переходник разъем PH-4 - 4 свободных провода, 20см, Россия | купить в розницу и оптом
В принципе, если тебе безразличны цвета, то можно взять и этот хвост. Распиновка G-L-G-R. Да, так как разъём вставляется только в одном положении в гнездо - внимательно смотри, и не отзеркаль его случайно. Получишь только один правый канал и посадишь левый на землю, если перепутаешь.

4-проводной шлейф «мама-мама» 100 см, Соединительный провод-перемычка, 4-пин, Россия | купить в розницу и оптом
Кстати, соединительный провод от ардуинки. Сразу 2 разъёма с шагом 2.54, на стороне привода не будет защёлки, но работать будет без проблем. Как раз под распиновку L-G-G-R.


Хотя...
Вот и разъёмы PH - PHR-4.
Только отчего-то отдельно продаются корпус.
PHR-4, Корпус разъема розетка на кабель 2.0 мм 4pin, JST | купить в розницу и оптом

И пины.
SCT2001T, Контакт для розетки SCT 2001H (PHR, MU), Scondar | купить в розницу и оптом

Ну и провод многожильный, без экранирования. Что-то в духе МГТФ, 0.08-0.2 квадрата, хотя, 0.2 многовато будет... И какой-нибудь мягкий кембрик, чтобы совсем красиво было.



Блин, опять же ждать и переплатить
В местном магазине нашёл подобное, пойдёт?
Каталог :: для РЕМОНТА :: Arduino :: Кабели монтажные :: Кабель DuPont 4-пин -> JST PH 2.0 6пин 100cm для шагового двигателя nema17 соединительный - Запчасти для ноутбуков в Калининграде

--- добавлено 25 июл 2024, предыдущее сообщение размещено: 25 июл 2024 ---

Или тупо навтыкать провода мама-мама от Arduino, они у нас продаются и где угодно можно достать



Перекинуть пины и будет работать. Но надо понимать, что это только под карты с разъёмом 2.0мм GLGR.

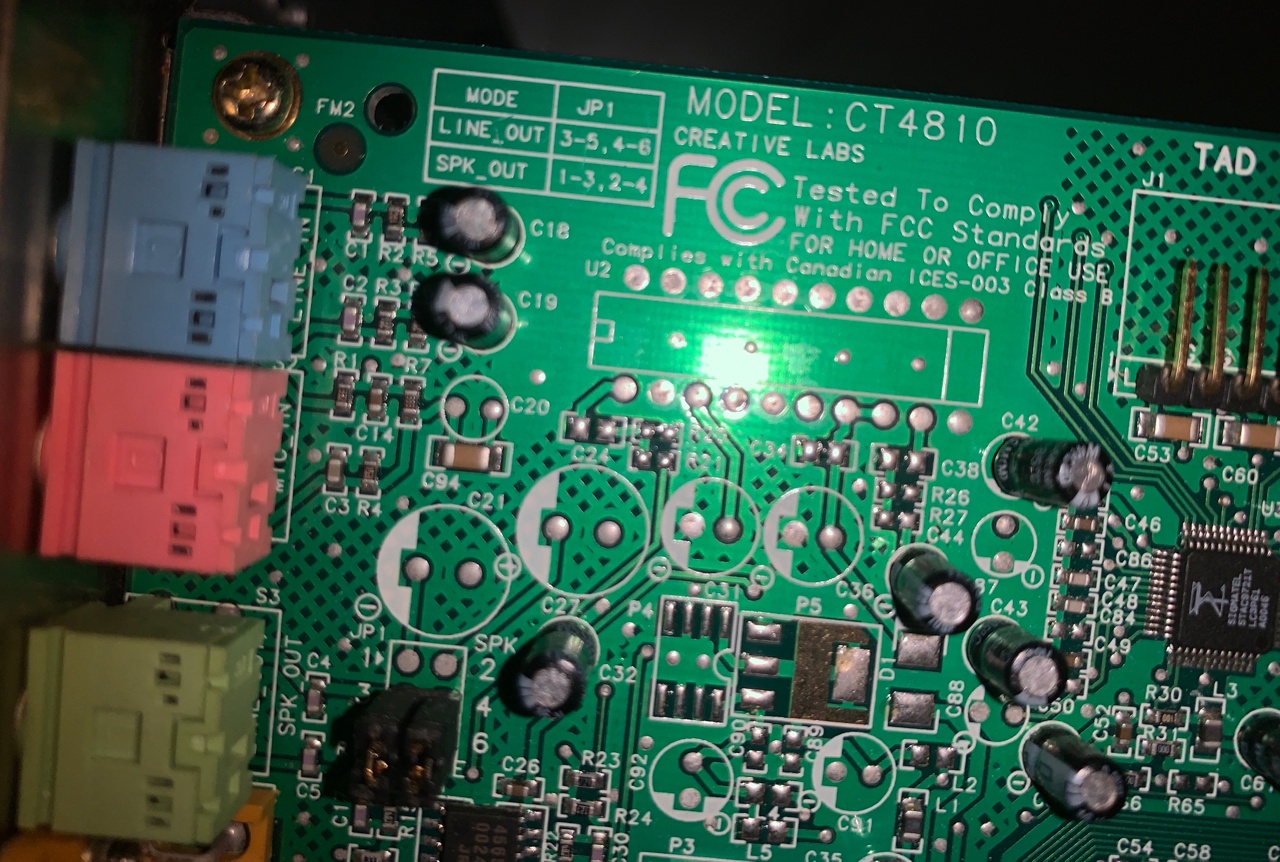

Вот такой модели



Из ардуинных подойдёт такой, как в моём посте. Два одинаковых разъёма, LGGR.



Никс на 5 рублей, наверное, Вам заказ не оформит? Если это актуальная инфа у них. Но вроде в наличии показывает.



Вот просто не верю, что нельзя найти на барахолке этот копеечный шнурок, обычно они шли просто бонусом при дерибане старых системников с материнкой, сдромом, звуковой. Я их использовал как переходники к SPI программатору, делал из двух SB-Link шнурок и т.д.



ИМХО, проще и красивше оторвать нужное число жил от UATA 80-пинового шлейфа - тонкий гибкий, бывают и чёрные. Сносно выглядит. Чистить и паять легко. Не понимаю всенародной славы МГТФа - пихаю его только туда, где горячо и подгорает винил, а так смысла не вижу.



В шлейфе одножильные провода, шнурок с таким способом крепежа разъёмов всё же стоит делать на многожильных.



@RomaKREATIW, давай я тебе подарю просто, у меня их несколько. Но в Калининграде я только до среды (если успеем пересечься, то жду в личке).



И в 1.27, и в 1 и в 0.64 мм шлейфах видел только многопроволочные провода. Притом сечение жил плюс-минус одинаковое в этих "компьютерных" шлейфах, они в основном толщиной изоляции отличаются.

Вот, к слову, в наушниках очень часто проводки, как раз, однопроволочные встречаются или оба или сигнальная жилка. Провод с лаковой изоляцией, как обмоточный. И ничего , какое-то время даже работают.

Хорошие тонкие кабели, когда в оплётке нужно по 5-6 тонких жил, например, для хитрых микрофонов с отдельным питанием, выходят из литцендратов. Весь пакет утягивается в термоусадку даже большего чем нужно диаметра если тянуть её над феном оттягивая за несжавшийся конец. Отличные тонюсенькие кабели получаются. Если потом ещё в тонкий обувной шнурок пропустить - просто красота.



Специально для проверки разрезал два проблемных шлейфа, UDMA33 и UDMA66 - у обоих провода оказались одножильные.
Да, можно сделать и из них, но ХЗ... Я против одножильных проводов в гибких кабелях, чьи разъёмы иногда очень плотно садятся на защёлки.
