Hard COM порт на 486 мат плате

Собираю старый 486 компьютер, установил MS-DOS.

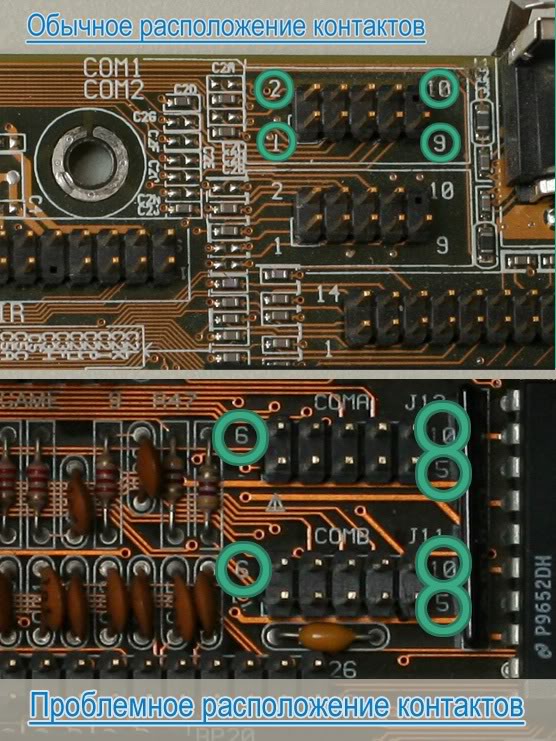

Столкнулся с такой странностью, мышка не хочет работать, cute mouse выводит ошибку "device not found". Посмотрел на разъём com-порта, обнаружил
не стандартное расположение контактов.

Похоже, что нумерация контактов идёт вдоль, а не поперёк, как обычно. Перепробовал 3 шлейфа для ком-порта, не помогает. Мышка исправная, определяется везде.
Всё остальное прекрасно работает на этом компьютере, только COM порт не хочет, а без мышки - не comme il faut. Подскажите, как решить проблему?

Сергей



методом тыка?



А разве для колодок есть стандарт?

Варианты на выбор: 1) переделать шлейф с соответствии с разводкой (немного информации к размышлению — http://people.overclockers.ru/vick/record1); 2) найти ISA-мультикарту с COM-портами; 3) попробовать задействовать PS/2 на матплате (в случае, если он есть).

---------- Сообщение добавлено в 03:41 ---------- Предыдущее сообщение размещено в 03:39 ----------

Scorpion ZS 256, методом тыка можно и порт спалить (проверено). Да и зачем тыкать? Контакты же пронумерованы.



MisterGrim: Я думал, обойтись попроще. Мультикарты лишней нет. Жаль, и паяльника нормального нет, что-нибудь придумаю. Спасибо, и ссылка - в самый раз.



Имелось ввиду перетыкнуть провода. Или внутри мышки, или внутри разъема.



да, есть разные разъёмы, проще перепаять на самом деле.



Вечно забываю
http://www.old-games.ru/forum/showthread.php?p=651765



Паяльник тебе не нужен для этого (делал аналогичное для переделки флоппи-кабеля и какой-то похожей десятки под ICSP-ME переходник под платку одну, да и именно в комовой вариации тоже пробовал - получалось) Нужен острый ножик и прямые руки только. Деляется всё так: берёшь провод за тот конец, где прикреплён штыревой разъём под брейкаут с материнки. Внимательно разгляди - разъём состоит из трёх частей - собственно корпус разъёма с ножевыми клеммами, прижимная скоба эх фиксации ножей и вторая скоба для фиксации кабеля. Держатся они так - прижимная скоба проходит ушками через пазы в корпусе и накинута ими на выступы в оном же, скоба для фиксации проходит в пазы ушек первой скобы и держится за паз самого корпуса разъёма (рисовать я думаю не нужно - там глянуть достаточно, а камеры с нормальной макрой у меня нет). Первым делом АККУРАТНО подсовываешь ножик между выступом держателей прижимной скобы и внешней стороной паза в корпусе разъёма (по сути - ближний к тебе зазор). При этом важно не разорвать сами пазы - добейся лёгкой деформации корпуса и при этом легонько подтащи скобу - "нога" останется в пазе. Повтори со второй ногой и тащи скобу наружу. Вторую скобу снять сложнее (да и в отличае от первой она куда более необходима). Ножом - в идеале, двумя - поддеваешь оставшиеся держатели так, чтобы они отпустили выступы на корпусе разъёма, и отсоединяешь скобу. Выдираешь провода из ножей, перераспределяешь как тебе требуется и АККУРАТНО, опять же - перекосы критичны - надеваешь несущую скобу. Удобно делать это, прижав её к столу. Давить придётся довольно сильно - дабы не поломать скобу советую взять запасную от флоппика итп чтобы ей загнать ножи в изоляцию. Как загонишь - надевай штатные скобы просто вставив их как пойдут - собрать этот разъём куда проще, чем разобрать.



Nil: Я узнал и у сисадмина на работе, что разъёмы на матплате для COM-портов не стантартизированы.

John Freeman: спасибо, посмотрю

TheBypasser: проверну эту операцию, когда паяльник знакомый даст. Тогда и твой вариант попробую, и перепайку. Спасибо за подробное описание :]



Если паяло есть - даже не пробуй Вариант с переборкой ножевого контакта всё же куда проще провалить: рука дрогнет - и прощай, скоба - да и целостность кабеля нарушишь (придётся извлечённый кабель разъединять на отдельные провода и пихать через один). Не критично - но с перепайкой всё же быстрее.



Проще найти Мультикарту, тем более в Москве, даже у меня их тут кучка валяется. На Железных Призраках Прошлого тебе с радостью помогут.



kl-13: Да, забыл про идею :]
Я нашёл ISA мультикарту, поставил, работает отлично.
Спасибо всем за участие
