Hard Компьютер для WinXP

Лет 12 назад собирал довольно мощный (по тем временам) компьютер в компактном корпусе.
Корпус - самодельный, материал - алюминий, порошковая покраска.
Внутри был комплект mini-ITX H67H2-I + i5-2500s + HD7950 + изрядно порезанный FSP AU-700.
Собирался под игрухи и какое-то время по этому назначению я его и использовал.
Но потом он отправился на полку, где и простоял несколько лет.

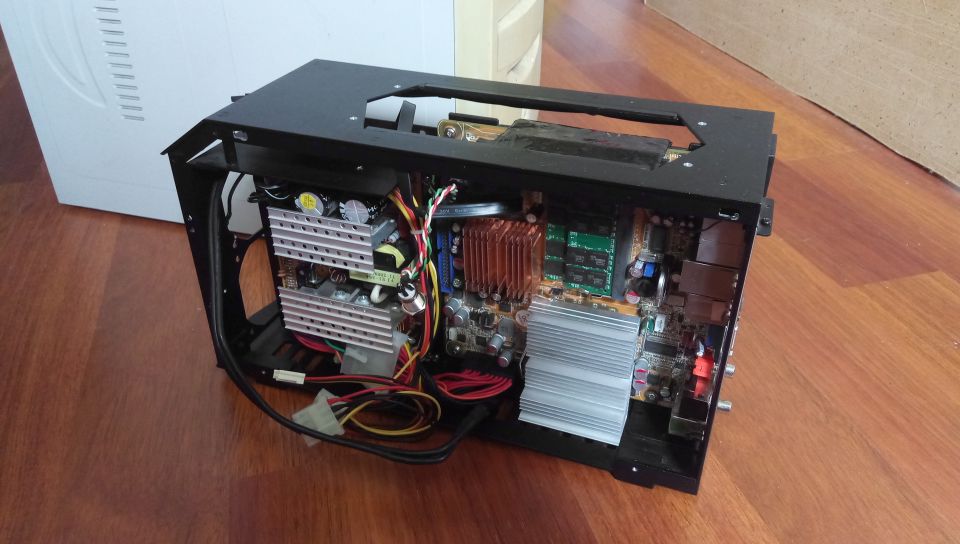

Совсем недавно я его распотрошил, материнскую плату и процессор использовал в другой сборке, видео отдам дочке, а в оставшемся корпусе хочу собрать компьютер эпохи WinXP с соответствующим тому времени железом. Не думаю, что буду как-то активно его использовать, просто чем железяки валяются по углам, так пусть уж лучше будут собраны вместе )

Материнская плата - снова Asus Moca AR
Процессор - ноутбучный T2500

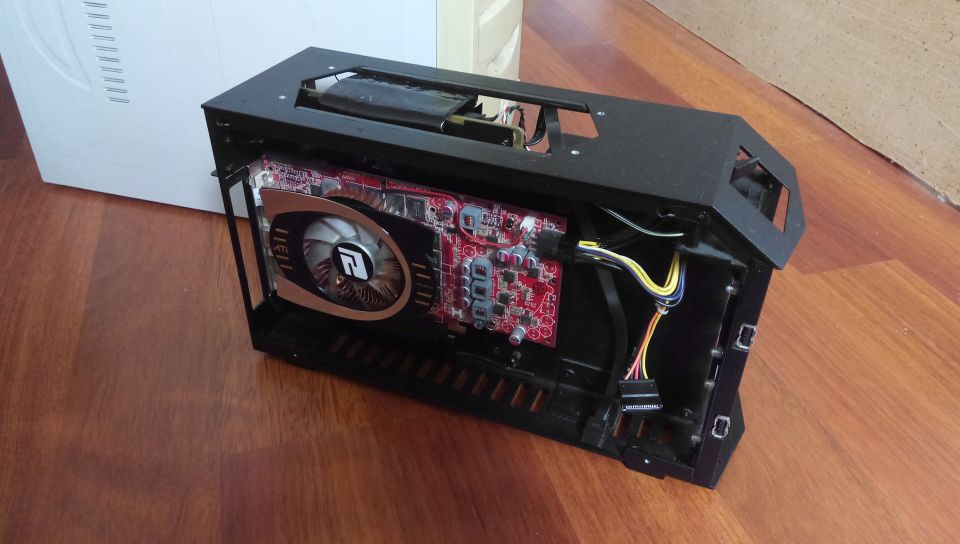

Внешняя видеокарта - HD4770, подключается с помощью длинного райзера
Блок питания - самый обычный ATX на 350 ватт, но он вытащен из своего родного корпуса. Его охлаждение пока не придумал, но даже с наброшенным сверху на радиаторы 5-сантиметровым вентилятором он остается всего лишь теплым.

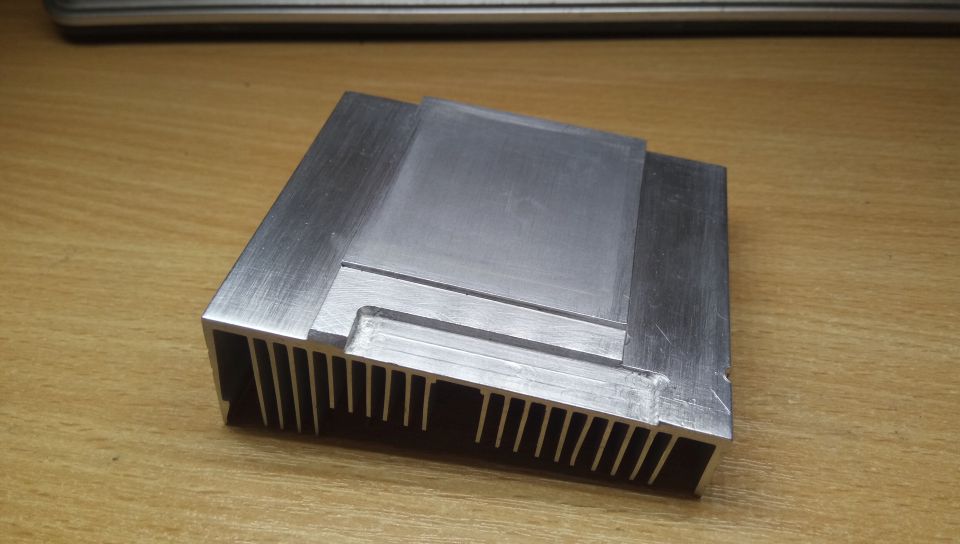

Для охлаждения процессора используется старый AMD-шный радиатор.

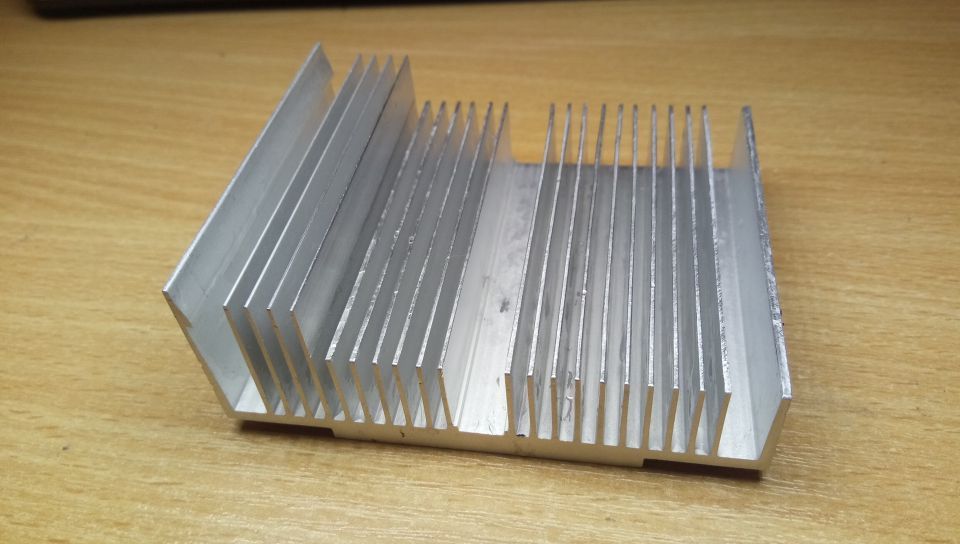

Пришлось его чуть переделать: уменьшить по высоте ребра в той части, которая будет накрываться вентилятором и сделать вырезы в тех местах, где на материнке расположены конденсаторы.





Вентилятор будет большой, серьезный, 12-сантиметровый, с током потребления аж 0,34 ампера.
Если включать его на 12 вольт, он дует так, что аж шуба заворачивается. Орёт, конечно, тоже, как не в себя...
Но материнка умеет управлять кулером, поэтому при обычной работе он имеет от 700 до 900 об/мин и его почти не слышно.

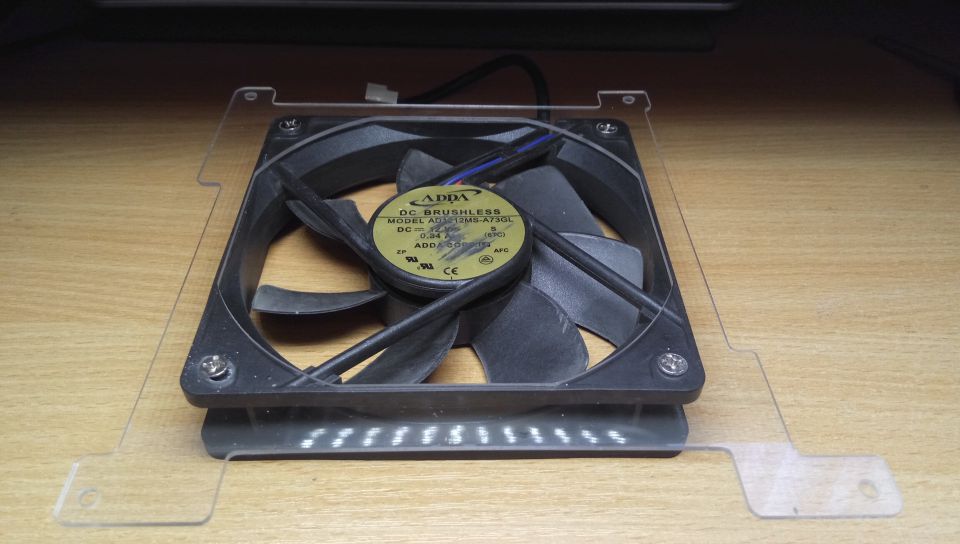

Крепление для него вырезано из акрила. Есть, правда, минус: будет затруднен доступ к разъемам на плате, которые находятся под вентилятором. Придется снимать его каждый раз, когда нужно будет что-то там перетыкать.

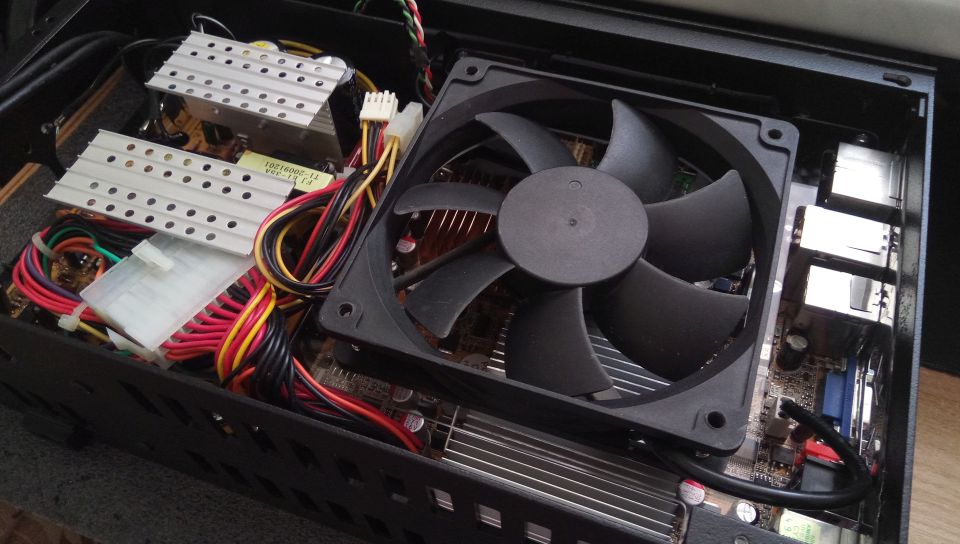

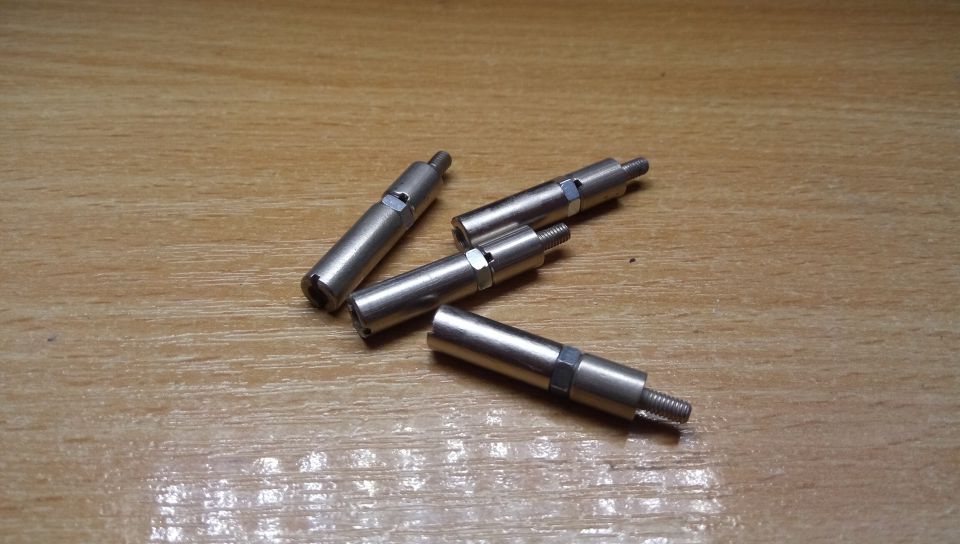

Вместо винтов, крепящих материнку в корпусе, ввернуты стойки, а уже на них расположен вентилятор.





Т.о. он обдувает разом и процессор, и чипсет, и MOSFET-ы, и вообще всё, что может греться на этой плате.
Когда-то таким же образом охлаждал s939 и, наверное, у меня осталась единственная в городе рабочая материнка на бедолажном NF4.
Здесь, конечно, проблем с перегревом чипсета нет, но один большой кулер - всяко лучше, чем пригоршня маленьких свистоперделок.

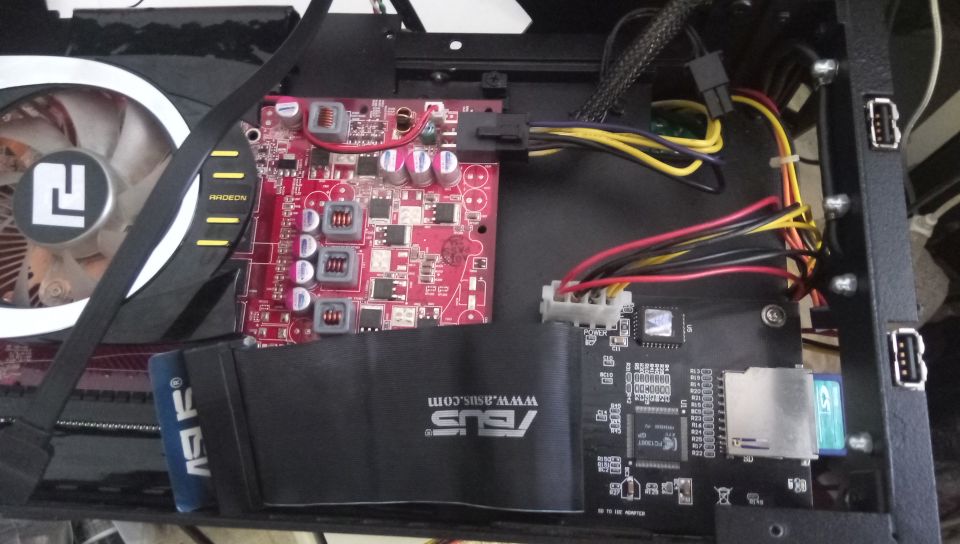

На материнке есть один разъем IDE, подключил к нему адаптер SD-IDE.
На карточку памяти установил DOS, для опытов )

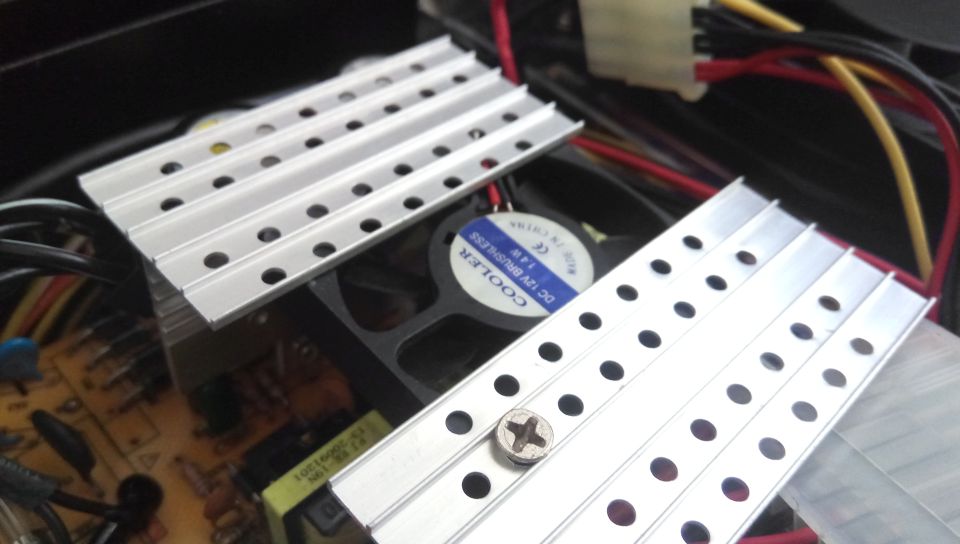

И неожиданно легко решился вопрос с охлаждением радиаторов БП. Тот самый 5-сантиметровый вентилятор прикрутил изнутри к одному из них. При напряжении 7 вольт его практически не слышно и поскольку потребляемая компьютером мощность всего ватт 100-120, даже в игрушках радиаторы нагреваются не выше 45 градусов.
Процессор в простое имеет 35-36 градусов, в игрушках - 48-50.



О, кстати, есть похожий асус
ASUS IMISR-VM

и у него такое ж гадское крепление для кулера CPU
как вы закрепляли радиатор, или у вас родной был?



Нет, это не родной радиатор. Его крепление - как у чипсета, только ушки в плате запаяны на большем расстоянии.
Пришлось поискать длинную проволочную скобу. Думаю, в прошлой жизни она прижимала именно процессорный радиатор.

Пока искал скобу, попробовал такой вариант : поверх радиатора по диагонали положил стальную шпильку диаметром 3 мм и притянул её концы к ушам с помощью двух пружин. В ребрах радиатора можно выбрать неглубокую направляющую канавку, чтобы шпилька не елозила.
