Hard Настраиваем звук через SB-Link под DOS!

Решил создать такую тему, нечто вроде FAQ для настройки, чтобы все было в одном месте.

Итак, что такое SB-Link (он же PC-PCI, иногда встречается название SIDEBAND)?

PC/PCI спецификация разработана, внезапно, Intel. Этот интерфейс работает путем подключения контактов PCGNT# и PCREQ# на аудиочипе к соответствующим контактам на чипе южного моста материнской платы и нужен он для работы PCI карт в legacy режиме. Это не единственно возможный вариант, есть также реализация того же функционала через DDMA и другие программные методы, однако мы здесь их не рассматриваем.
Соответственно, встречается этот разъем лишь на чипсетах от Intel и некоторых чипсетах VIA под Intel (до 693A включительно), искать его (или похожий разъем) на других чипсетах пустая трата времени.
Чаще всего распаянный (или не распаянный) разъем можно встретить на платах на i440BX/LX/ZX и тех же VIA 693A, однако он есть далеко не везде.
Наибольший интерес представляют платы с южным мостом ICH2 (чипсеты i810, 815, 820, 845 и 850), а также ICH4 (i845) в виду отсутствия нативной поддержки ISA южным мостом.

Неплохое видео по теме, в том числе и по теории вопроса

Что же касается, собственно, самих звуковых карт c этим интерфейсом, то чаще всего встречаются карточки типа Yamaha YMF724 (754 и др)
Вот с них и начнем.

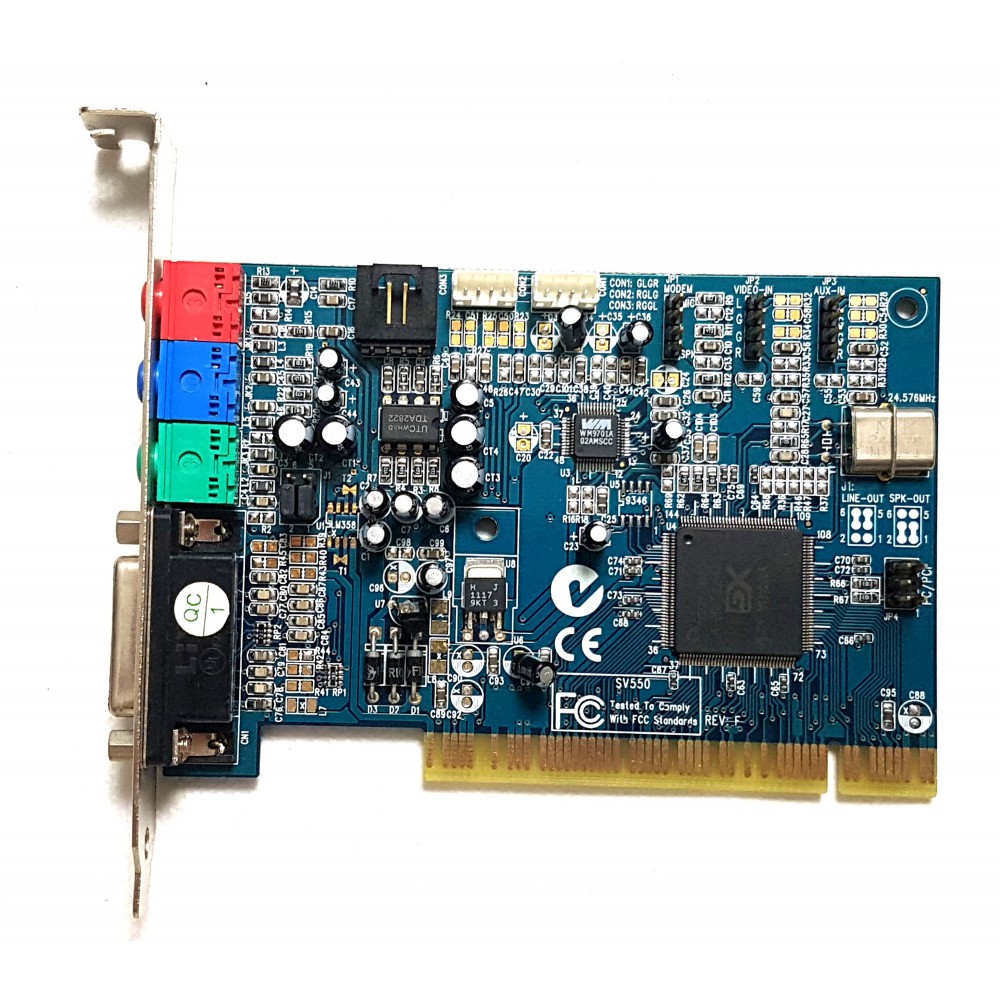

Итак, имеется 724 ямаха



и плата i845/ICH2
Если у вас нет самого PC-PCI кабеля, его можно заменить двумя звуковыми шнурками от CDROM или кабелем от асусовских звуковых плат (иногда встречаются такие, для вывода звука с материнки на заднюю панель).
Для настройки карты нужен сам ямаховский драйвер под DOS и патченый SETUPDS.EXE к нему, если у вас ICH2 или ICH4, которым следует заменить родной файл.
Для начала стоит зарезервировать в биос сетап вашей платы IRQ5. У меня без этого плата не могла нормально занять это прерывание.
Потом копируем распакованную папку с драйверами в корень диска C: и меняем setupds.exe при необходимости.
Для конфигурации драйвера достаточно запустить из папки loadtsr.bat или прописать соответствующие команды в autoexec.bat

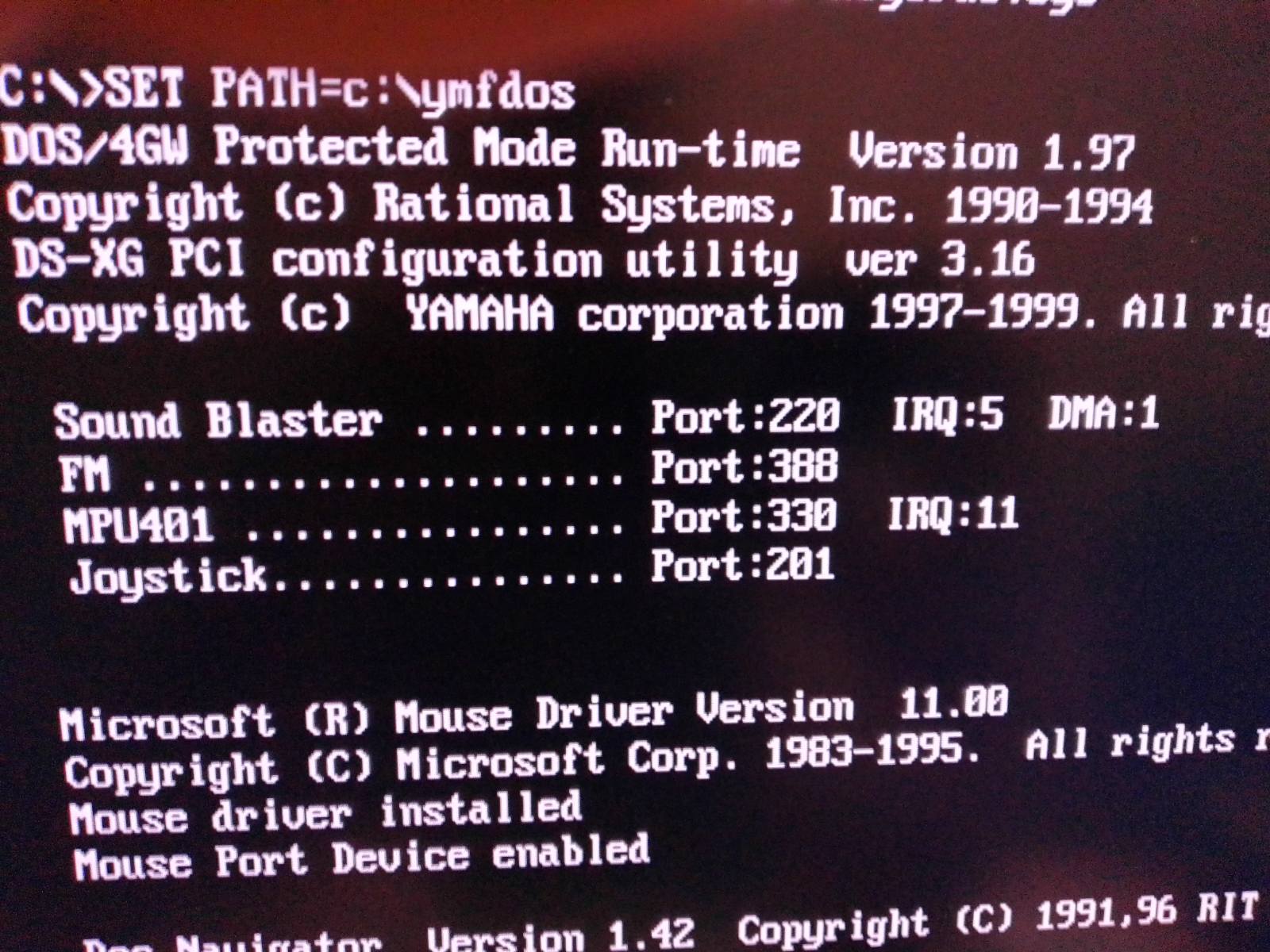

Если все настроено правильно, должна получиться похожая картина:

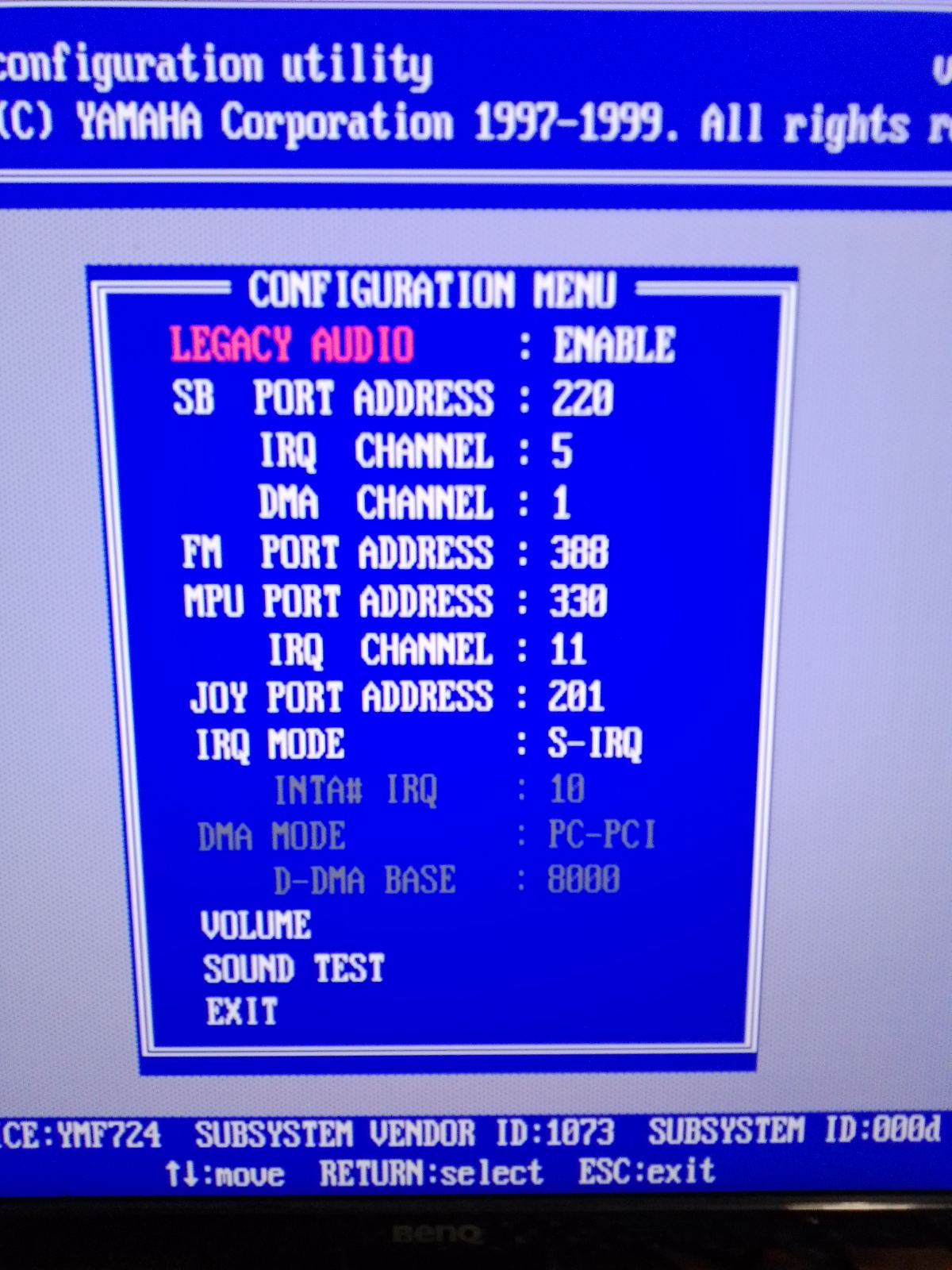

настройки SETUPDS.EXE

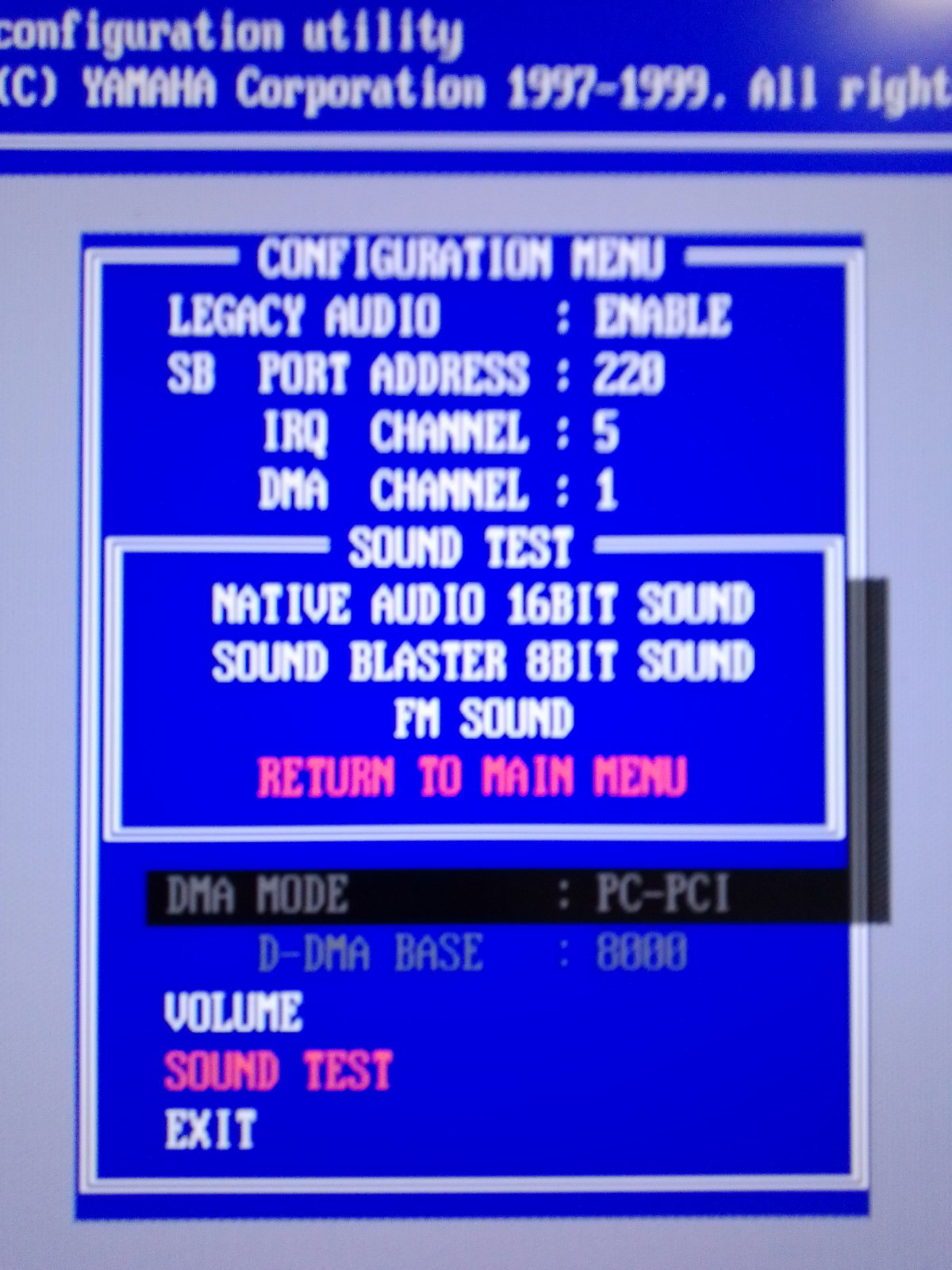

проверка звука



Продолжение.
Настраиваем звук через SB-Link для карт ESS.

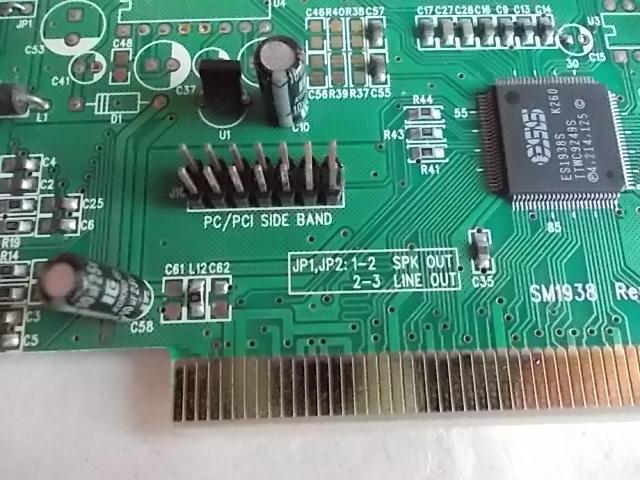

Чаще всего SB-Link имеют карты ESS Solo-1 (она же ES1938S). Также этот порт бывает на карточках ESS Allegro, но у меня таких нет.
К слову, PC-PCI порт на картах ESS зачастую шестипиновый, распиновка та же, тот пин, где у ямахи ключ, не используется. Но стандартный 5pin кабель с ключом туда без переделки не подключить. Иногда на ESS еще встречается вот такой чудесатый разъем, несомненно, содержащий PCPCI, но распиновку к нему мне найти не удалось



Также карты Solo-1 могут отличаться наличием или отсутствием встроенного усилителя и чипа EEPROM. Пзушка якобы нужна для запоминания настроек карты и позволяет работать карте с нестандартными ресурсами (с форума Vogons). Лично я никакой разницы в этом плане с разными картами не заметил.
Разные версии карт Solo-1 (с фото) ESS Solo 1 different versions \ VOGONS
Если разъем SB-Link на карте не распаян, но есть место под него, его можно допаять, должен работать.

Досовские драйверы сами устанавливаются при установке карты под Windows 9x. Единственное, что стоит проверить, что установщик сделал это корректно. Если вы используете только DOS, можно просто скопировать в корень диска C: прилагаемые файлы и изменить autoexec.bat и config.sys вручную, добавив те строки, которые есть в прилагаемых файлах под DOS.

Стандартный драйвер автоматически конфигурирует режим работы карты DMA mode в зависимости от чипсета, DDMA (если чипсет его поддерживает) или TDMA. Чтобы принудительно включить режим PCPCI, можно использовать патченный файл драйвера ESSOLO.COM, авторства Kamerat позаимствованный мной с форума Vogons.

Итак, устанавливаем драйверы любым из предложенных способов, заменяем ESSOLO.COM, перезагружаемся... Если все сработало правильно, мы должны получить сообщение DMA MODE = PCPCI (A не DDMA или TDMA).

Ресурсы драйвер выбирает на разных платах произвольно, как я понял, при наличии свободных. Наверное, имеет смысл резервировать нужные в биос сетап при наличии такой возможности.
У меня на одной плате (i815+ICH2) выдало
A240 I5 D1 P300
а на второй (i845+ICH2) более стандартные
A220 I5 D1 P330
Звук работает и там, и там.



эти сигналы есть и на ich5. используются для подключения isa звуковых карт через мост в том числе.



По-моему, стоит дополнить 1-й пост описанием основной проблемы. То есть ПОЧЕМУ для PCI звуковых карт вообще понадобилось железячное решение для совместимости с SBPro2/SB16...



@Gamecollector, без проблем, давайте текст, а я отредактирую первое сообщение.
У меня еще в планах эксперименты с подключением через sb-link карт на чипах Crystal и Fortemedia FM801, но пока нет технической возможности для этого



Итак, продолжаем опыты

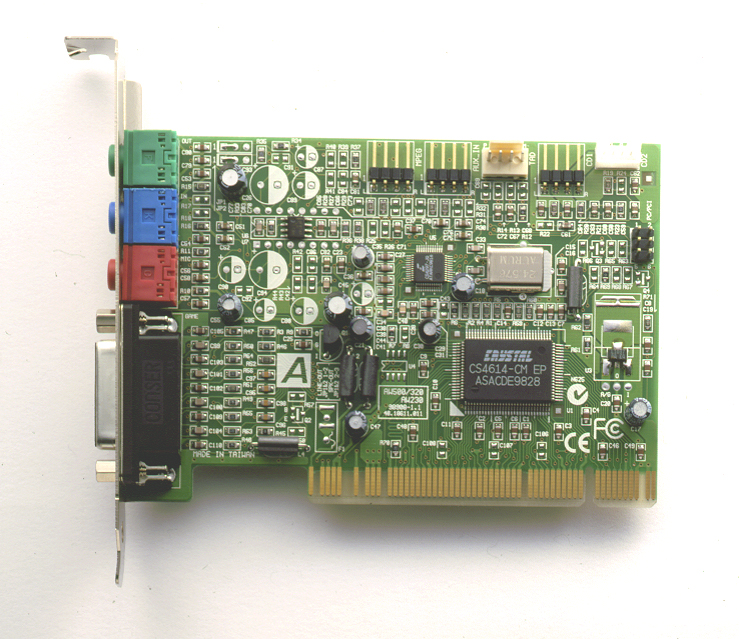

Карточка AOpen AW320

раскрыть

1.1 Features

The AW320 audio card has the following features:

• 10-Band Audio Equalizer


• 64 Voices Hardware wavetable Synthesizer


• 128 Voices Software wavetable Synthesizer

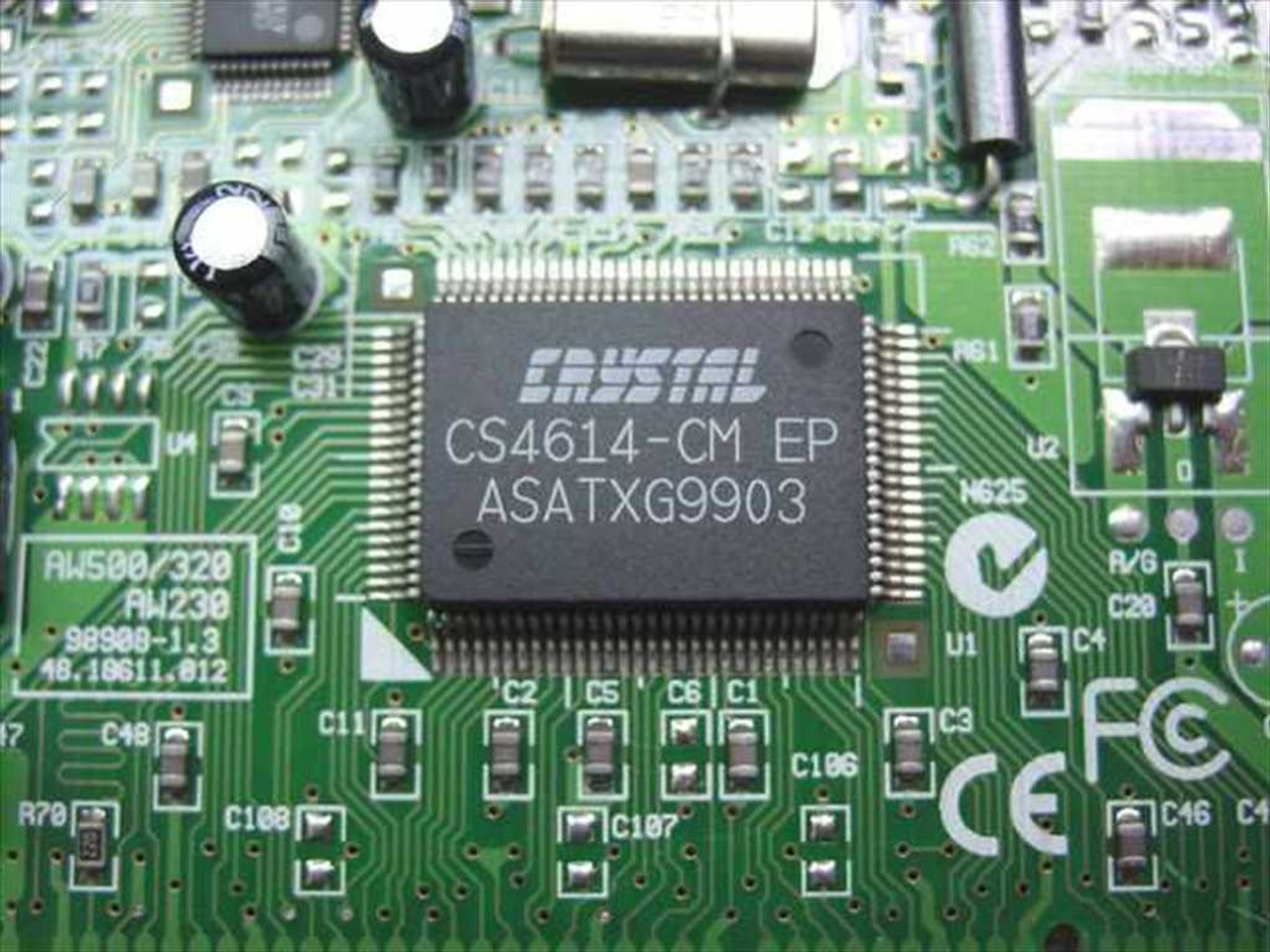

• Crystal CS4614 Audio Processor with Crystalclear™ Stream Porcess DSP core technology

• Crystal SoundFusion™ technology support


• Hardware Audio Accelerations

  -Microsoft DirectSound® support

  -Microsoft DirectSound3D® support

  -Microsoft DirectMusic® support

  -Microsoft DirectShow2.0™ support

  -Microsoft DirectInput™ support


• Support DownLoadable Sound


• Support DirectInput™ Joystick interface


• Support Full Duplex voice communication

• Standard AC97 2.0 Link Codec Interface


• ADPCM data compression


• HIgh quality signal to noise ratio: over 88 dB


• 96Stream DMA Interface with Hardware Scatter/Gather Support


• 48 KHz output stream support DVD


• PCI Power Management (D0 through D3 Hot),APM1.2, and ACPI 1.0 Support


• PC97 & PC98 Compliance


• SoundBlaster Pro & Windows Sound System Compatible


• Full DOS Legacy support : PC/PCI, DDMA and CrystalClear™ Legacy

• Support Windows95, 98, NT4.0 and above


• I/O Interface: Microphone In, Line In, Line Out, MIDI/GAME Port, PC/PCI, Internal modem Connector, CD Audio connector, MPEG connector, AUX connector

Software-controllable audio

• Supports various audio devices all controllable through software


• Adjusts master volume, CD audio, line-in, AUX, mono in, mono out, synthesis wave and microphone inputs

Stereo digitized voice channel

• Full-duplex operation for simultaneous record and playback

В архиве торрент на диск с драйверами для карт AOpen, в том числе и для AW320

Драйверы устанавливаются под Windows, они же устанавливают и поддержку звука в DOS, добавляя в autoexec.bat ссылку на запуск файла cwsdos.exe, который находится по пути С:\Windows\CWCData\CWCDOS.EXE
Файл просто загружается и... все. Однако, используя ключ /V, можно получить более подробную информацию в виде отчета. Драйвер, видимо, анализируя оборудование, выбирает режим работы и запускает нужный пресет из той же папки. Так, при запуске на i440BX, драйвер пишет, что система поддерживает DDMA и пишет, что запущен пресет CWCDDMA.OSP. На системе i815/845 запускается пресет CWCDGAME.OSP. В этом случае, полагаю, запускается TSR драйвер и карта работает через него. Попытки как-то задействовать PC-PCI (в той же папке лежит файл CWCPCPCI.OSP) путем указания его в качестве параметра с ключом /P при запуске CWCDOS.EXE ни к чему не привели, все равно используются пресеты CWCDDMA.OSP либо CWCDGAME.OSP.

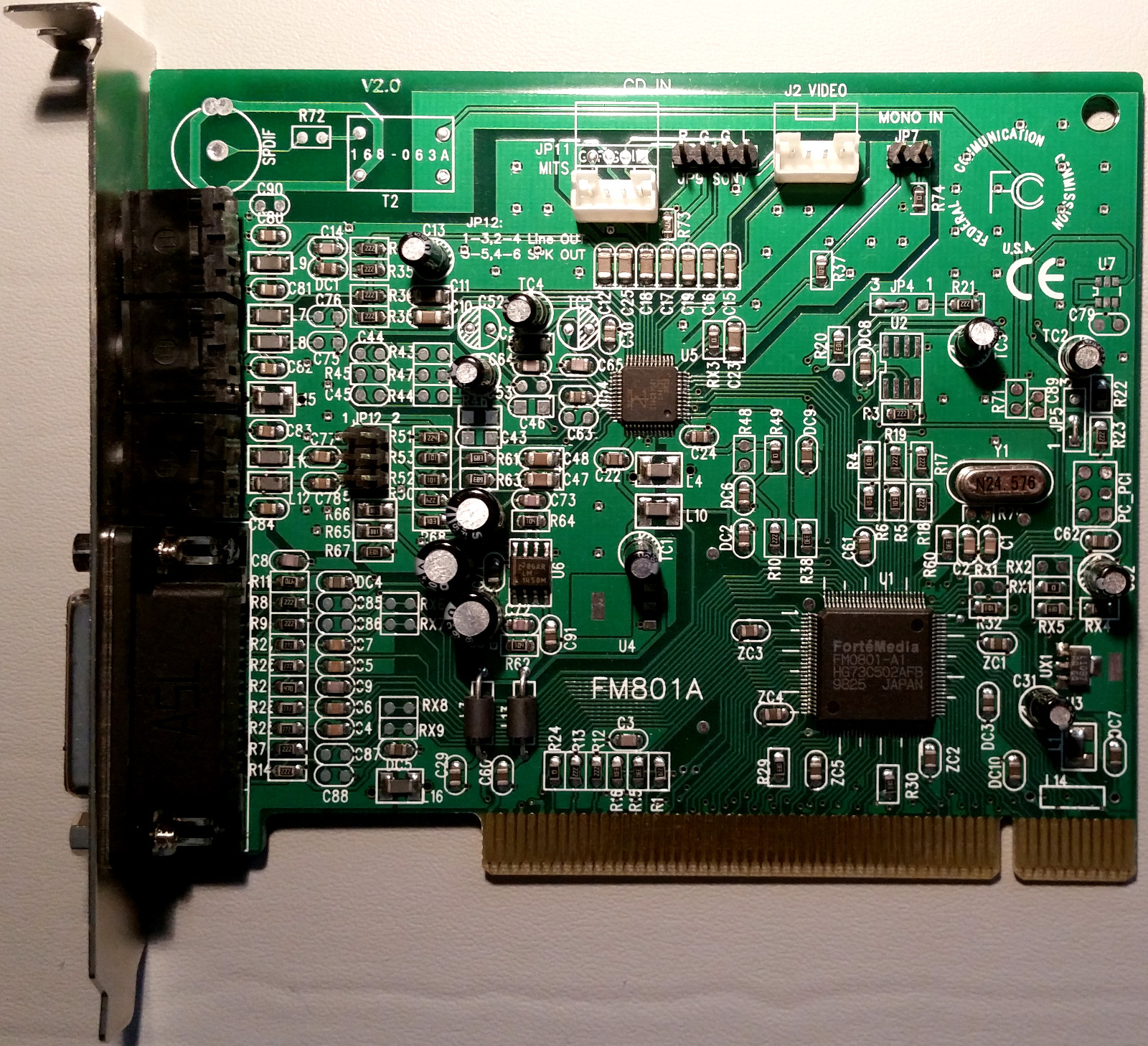

Еще одна странная карта, ForteMedia FM801



Их вообще тяжело найти с PC/PCI портом, даже не распаянным, зачастую, там он даже не разведен.
У меня такая карта, как на фото, порт PC/PCI пришлось допаять.
Что интересно, у меня еще стоит парный джампер, переключающий выход карты на speaker/line out, хотя на карте не заметно никакого усилителя и даже места, где бы он мог находится.
В архиве драйверы, инсталлируемые под DOS.

Инициализатор имеет следующие параметры запуска:

раскрыть

FM801/FM1000 Audio Initialization for DOS, v2.03


Syntax: CFG801 [/1, /2, /3, /4, /0] [/t]

/1 - Set to legacy 1 mode
/2 - Set to legacy 2 mode
/3 - Set to DDMA mode
/4 - Set to PC/PCI mode
/0 - Autoscan chipset type
/s - Manual Enable SPDIF
/d - Manual Disable SPDIF
/t - turn on TEST Message

Драйвер в авторежиме сканирует чипсет, и определяет, в каком режиме запускаться.
В режиме DDMA он запускается на 440ВХ, например.
На VIA 693A драйвер написал что-то типа "PCIset не найден" и запустился сам в режиме PC/PCI. Ну, так написал, по крайней мере. Звук работает, причем и без шнурка тоже))
На 815 чипсете он тоже написал "PCIset не найден", но переключился в один из режимов эмуляции "legacy mode 2". Звук при этом был. Но при принудительном переключении в PC/PCI mode звук FX пропадает, остается только FM.
Я уже было подумал, что чего-то не хватает еще на плате. Прозвонил сигналы SB-Link по даташиту с ножек чипа FM801 на выводы колодки на карте. Все звонится, за исключением второго контакта, на котором должна быть земля. У меня на всех картах и платах земляные контакты 2 и 5 звонятся вместе, а на этой только 5 звонится на землю. В принципе, через разъем на плате они все равно замыкаются вместе.

Так что не понятно, в чем тут дело, может, в самой карте. Более фирменные карты на этом чипе есть, но они совсем без sb-link.



" Но при принудительном переключении в PC/PCI mode звук FX пропадает, остается только FM.", Частичная совместимость, под рабочим SBLive! на переходной современнной материнке (середина 201х) с одним pci слотом такое было. От windows 10 до windows me можно было запустить (для dos игр включалась кривенькая эмуляция sb 2.0 с имитацией adlib через подмену банка general midi на 1мб, встроенный в драйвер эмуляции windows me). Под чистым дос работала, но только в режиме fm. При воспроизведении pcm либо зависание, либо ничего :-)



Asus P3B-F. Я на нее сейчас второй разъем ISA собираюсь распаивать. И обратил внимание, что есть место для SB-Link. Оно даже подписано. В инструкции про него ничего нет.
Есть смысл перекинуть туда разъем с платы донора? (проверить его работоспособность мне нечем)



Распаяли мне SB-Link на Intel D850MV и сделали шнурок для соединения со звуковой картой.



Теперь пытаюсь подружить материнку с полноценной ESS Solo, то есть с распаянными разъёмами WT и SB-Link. Шнурок подключил, всё сделал по инструкции в этой теме. В итоге звук под Windows 98 есть, под ДОСом пока успехов нет. Со стандартным инициализитором карта занимает ресурсы 240/9/1, которые невозможно указать в Duke3D, Doom и Rise of the Triad (IRQ 9 ни одна из этих игр не предлагает это значение для IRQ).

Попробовал в биосе отключить всё лишние устройства (встроенный звук, LPT, COM) с обновлением конфигурации - в результате карта стала занимать ресурсы 240/10/1, что никак не облегчает ситуацию. Даже если в Duke3D указать эти ресурсы (она позволяет выбрать IRQ 10), то звука всё равно нет - пишет об ошибке DMA. Что касается FM, то он играет. Попробую переставить звуковуху в другой PCI-разъём и обновить конфигурацию оборудования (сейчас она в самом нижнем, он может быть неполноценным).

Что касается SB-Link, то он при использовании стандартного инициализатора не включается, вместо него TDMA. При запуске модифицированного инициализатора (который принудительно должен выбирать PC/PCI) появляется сообщение:
"SOLO
Please use Windows Software Applet to enable Sound Blaster, MPU401 или Game port for real/Windows DOS".

Если с ESS не получится, попробую поэкспериментировать с Ямахой 724.



Вы досовские файлы в отдельную папку кладете?
Попробуйте их скопировать просто в корень диска С:. Там какой-то ini файл обязательно должен в корне диска лежать, то ли essolo.ini, то ли esscfg.ini. Иначе будет вот это вот сообщение.
И при установке виндовых драйверов происходит и установка досовских, c заменой файлов и autoexec.bat, так что после установщика придется все исправлять потом.

Если есть проблема с ресурсами, попробуйте для начала сбросить биос по умолчанию и перенастроить заново. Отключать все "ненужное" скопом не следует, поскольку это может привести к обратному эффекту, устройства следует отключать по одному и каждый раз проверять, как это повлияло на присвоение ресурсов карте. Если в биосе есть возможность зарезервировать ресурсы для карты, то можно попробовать это сделать. следует обратить внимание на пункты типа assign IRQ для USB и VGA, они любят резервировать IRQ5 для этих устройств.



@radical1010, сначала в отдельную, потом в корень скинул. Сегодня ещё раз проверю. Windows и DOS у меня разделены (на разных разделах) пробовал в DOS просто сделать по аналогии с Windows. По ресурсам ещё посмотрю, вчера на ночь глядя не успел сделать всё, что хотел.

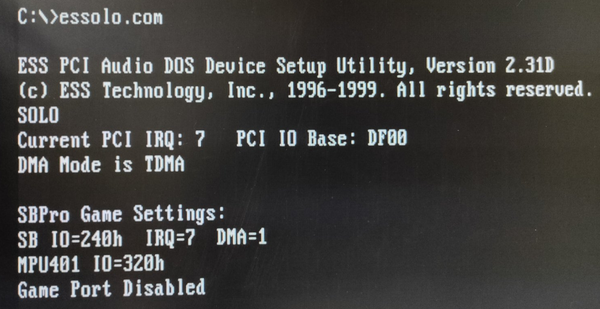

После того как вставил звуковую карту в третий PCI разъём и зарезервировал для него IRQ=7, она получила ресурсы 240/7/1:

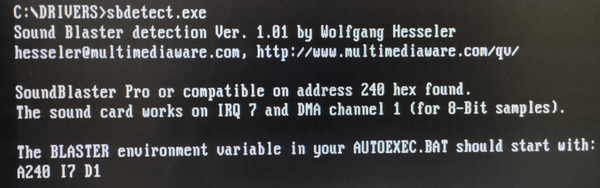

С модифированным esssolo.com подвижек нет (так же посылает в Windows), поэтому запускаю то, что хоть как-то работает. Радует, что sbdetect.exe стал видеть карту:



Однако полноценно звук заработал только в Wolfenstein 3D. В Duke3D и Doom есть только FM, при этом сетап Дюка при выборе SB Pro с ресурсами 240/7/1/5 (High DMA тоже приходится выбирать, несмотря на то, что это не SB16) ругается на конфликт с DMA. В Prince of Persia звуки воспроизводятся посредством FM, в Lost Vikings вообще тишина.



А скопируйте все драйверы в корень диска и пропишите в autoexec и config запуск оттуда.
И попробуйте ничего не резервировать в биосе.
PCI IRQ это прерывание PCI карты (не бластера) и может быть вообще любое. И лучше, чтобы оно с IRQ бластера не совпадало.
И попробуйте именно IRQ5 освободить для бластера, по-моему, эта карта как раз его по умолчанию использует.



Почти сразу это сделал, сейчас всё в корне.

В этом случае звуковуха получает IRQ=10.

У меня PCI IRQ всегда совпадает с IRQ саунд бластера. Резервирую 7 - PCI IRQ и IRQ саунд бластера получают IRQ 7, резервирую 5 - оба получают 5. Что я могу сделать, чтобы PCI IRQ с IRQ бластера не совпадали?

Освобождал, игры так же не воспроизводят звук, а сетап Дюка ругается на DMA.



Неполная поддержка со стороны материнки, скорее всего. У меня на одной из последних плат заведомо рабочий SB Live! тоже работал в голом доc только в режиме Adlib, иное отказывалось включаться. В лучшем случае либо плохого качества DAC работал (две секунды звука и обрыв до холодной перезагрузки с выключением питания), либо OPL3.



Всё возможно. Больше огорчает, что с SB-Link не получается, ведь ради этой технологии я заморочился с этой материнкой. Надо будет попробовать Ямаху 724. @LANRUS как-то писал: "Любой чипсет под Pentium-4 хорошо переваривает PCI звуковые под чистым досом. Но и здесь самое лучшее из всех вариантов - i850 с шиной PCPCI под Ямаху!"



Ну, не любой, их же было валом, и не только интеловских.
Что у вашего i850, что у моих плат на i815 и i845 один и тот же южник ICH2 и sb-link работает через него. Мне, по-моему, тоже долго не удалось запуститься на 845 чипсете, там был нюанс с правильным распределением ресурсов и переключением драйвера в режим pcpci.
Если у вас драйвер запускается в режиме TDMA, от sb-link просто толку не будет, он не задействуется.
Я мог бы запустить свою систему и посмотреть настройки, но у меня уже почти месяц, как в ремонте домашний монитор, системник некуда подключить, кроме как тащить в другую комнату к телевизору.



@radical1010, понимаю, для TDMA подошла бы и другая мать, а эту я добывал ради SB-Link. Попробую ещё поиграть с ресурсами. Если с ESS Solo ничего не получится, попробую вставить Ямаху. Правда, она менее интересна из-за отсутствия гребёнки WT и, кажется, худшей совместимости.
