Hard Настройка оперативной памяти на ПК

Здравствуйте!
Нашёл на мусорке системный компьютерный блок, с процессором, блоком питания и кулерами.
Материнская плата Asus Z87-A, процессор стоит Core i5-4670.
Оперативной памяти нет и жёстких дисков тоже нет.
Оперативной памяти там 4 слота, а у меня как раз есть 4 DDR-3 планки памяти по 2 ГБ каждая.
С одной планкой он стартует и показывает биос, с двумя - уже нет, с 4-мя - тоже.

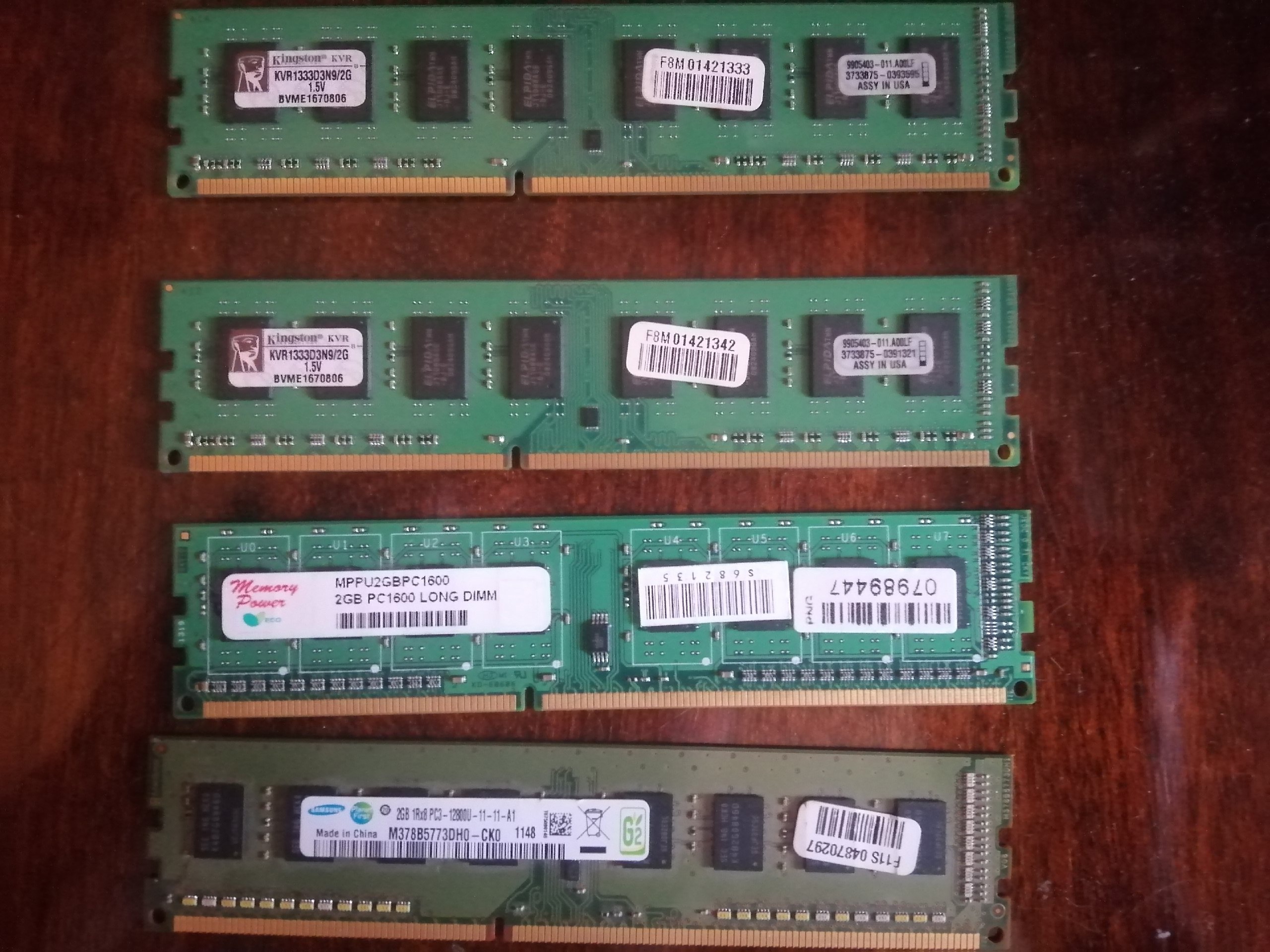

Вот такие планки у меня.

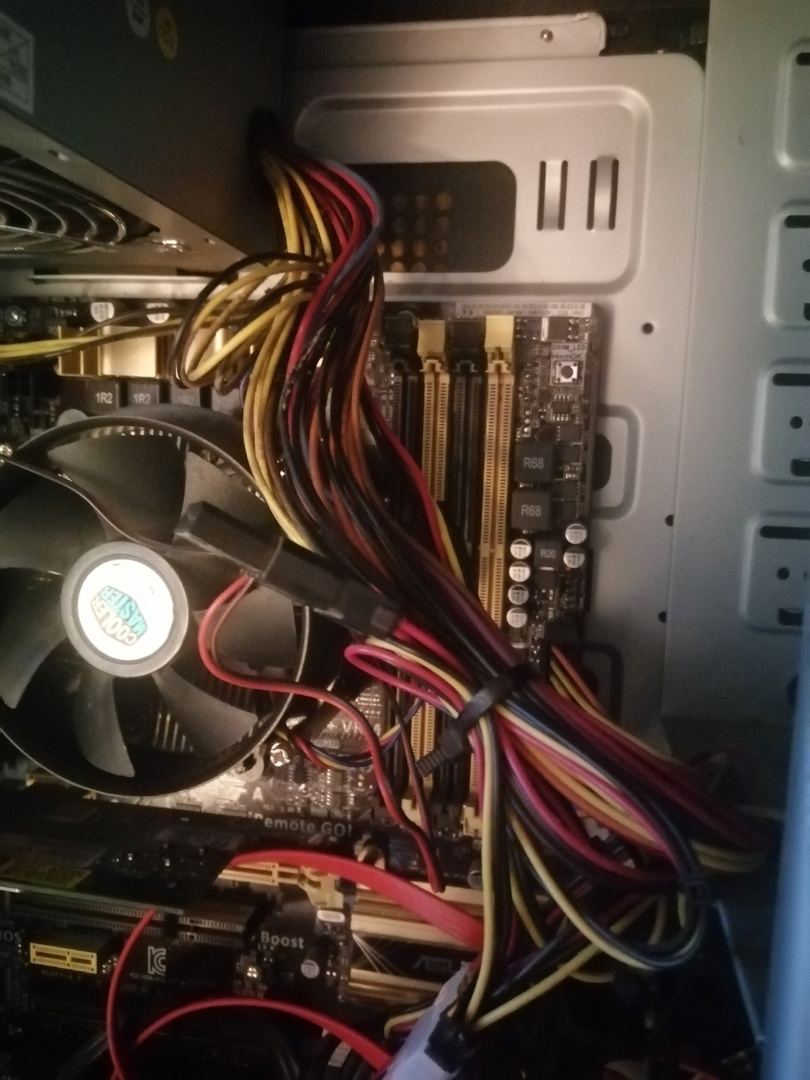

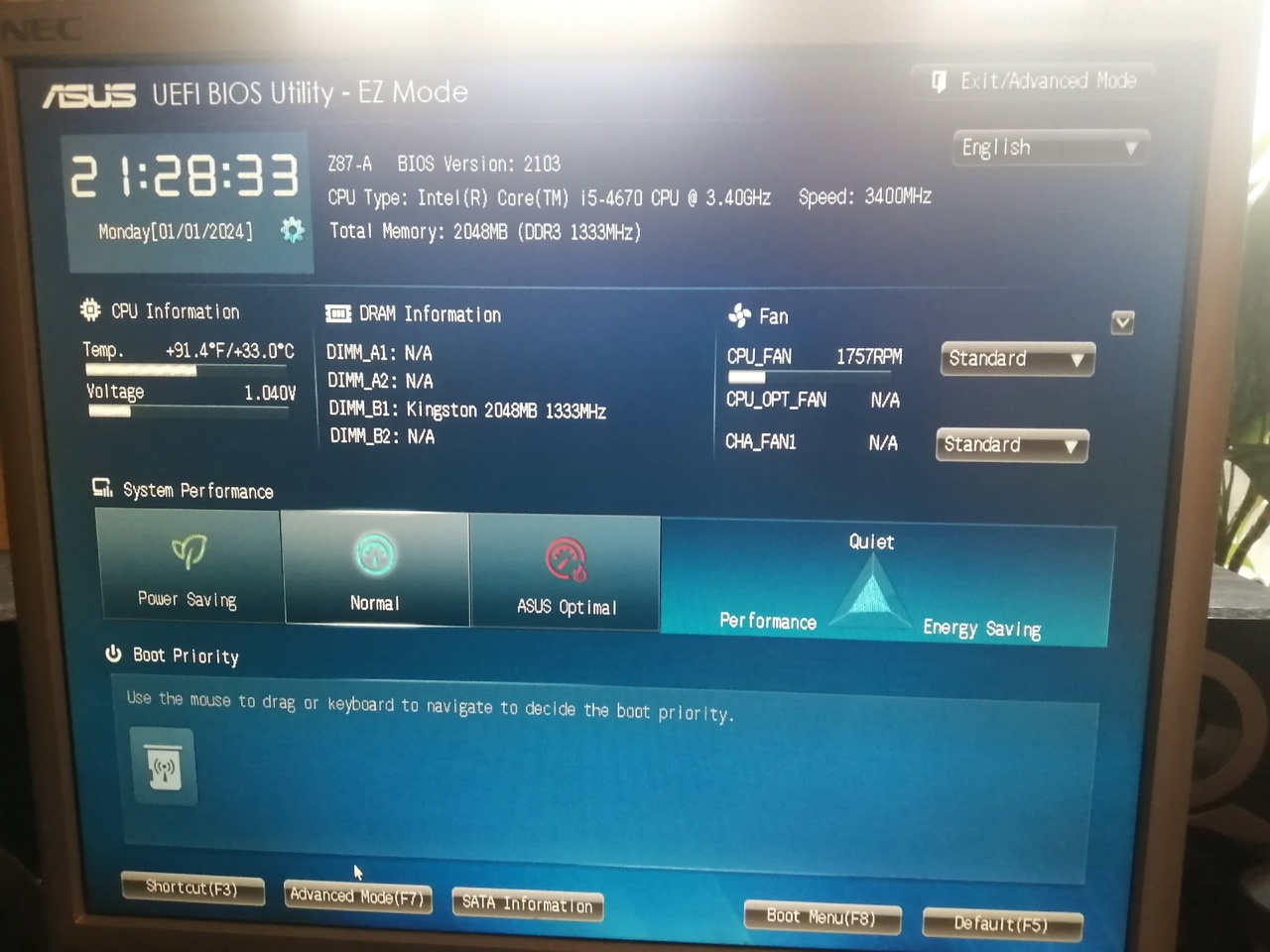

Вот биос и как разъёмы оперативки выглядят.
Заметил, что судя по маркировке оперативной памяти, у них разная частота, у двух 1333 Мгц, у одной 1600 Мгц, у последней не знаю. Ещё скажу, что у двух планок памяти чипы с обоих сторон, у двух других - только с одной стороны.
С одной планкой памяти он стартует, выключается, и включается заново и показывает биос, с двумя просто включается, но нет изображения.
Можно ли завести все 4 планки оперативной памяти, чтобы было 8 ГБ? Батарейку биоса разумеется поменяю.



Нет. Скорее всего у него 2-х канальный режим не может работать с 1 и 2 ранговой памятью. Нужно, что бы ранги совпадали.



По одной

С любой одной планкой в слоте B1?
Разве не в A2 должна вставляться одна планка?



Тогда подскажите, какие из этих 4-х планок будут работать вместе. Две сверху прям почти одинаковые. И как их расположить. Какие-то разъёмы оперативной памяти чёрные, а какие-то белые, что это значит?



Нужно проверить, рабочие ли они хотя бы, запуская по одной в A2 (или посмотреть точнее мануал, в какие слоты должны вставлять модули, если один, пара и две пары).
Потому запустить пару в правильных слотах, потом двумя парами тоже в правильных слотах, а не как получится.

Две сверху - это одинаковые.
Две нижние - обе по 1600, тоже вроде пара (точнее сравнить характеристики можно по цифрами на наклейках).



Пара в A1-B1 слоты (черные).



По недавнему опыту взаимодействия с компами "с помойки", я бы проверил работоспособность всех слотов и каналов памяти. Сначала проверить работоспособность каждого модуля в том слоте, в который нужно ставить единственную "планку" (такое ограничение бывает), а потом уже пробовать двухканал, одноканал с двумя модулями и заполнять все 4 слота.



Память его. Я так понимаю, что она рабочая. Поэтому, тут надо слоты проверить.



на плате могут быть нерабочие слоты памяти, либо на проце один глючный канал, хотя такое я встречал пока только на АМ3



Смотря где контроллер памяти находится. У Intel, я не припомню, чтобы контроллер в процессоре находился.



Вообще-то, начиная с Nehalem как минимум, контроллер ОП всех "настольников" (и не только) интегрирован в процессор. А Core i5-4670 это уже Haswell, если что.



Спасибо большое, помогло!

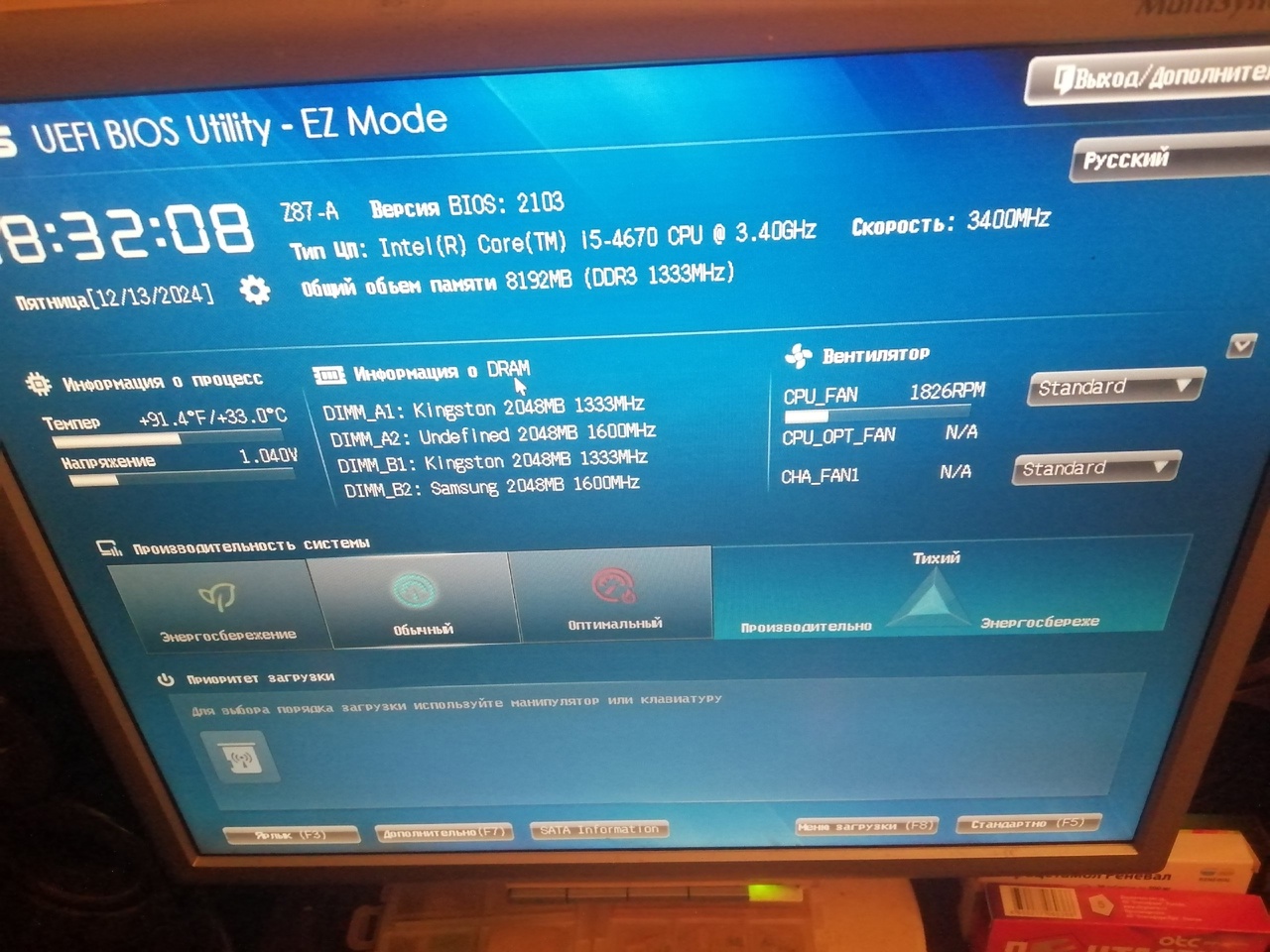

Поставил пару в чёрные, A1-B1, остальные два в белые A2 и B2, всё замечательно видно. Видеокарту тоже вставил, подхватилась. Осталось купить жёсткий диск и установить Винду. Батарейку заменил.
