[Железо] [Продам][Новодел для PC][Почта][Ростов-на-Дону]Видеоконвертер EGA/CGA/Mono to VGA

Тема в разделе "Антикварная лавка", создана пользователем Rio444, 28 мар 2023.

  1. Rio444

    Rio444

    Регистрация:
    25 дек 2013
    Сообщения:
    120
    В наличии 3+ шт.

    Обсуждение и описание: Видеоконвертер EGA/CGA/Mono to VGA на Altera MAX EPM3256 - Полигон призраков
    https://zx-pk.ru/threads/34691-videokonverter-ega-cga-mono-to-vga.html
    Мануал (текущая версия 1.03): https://phantom.sannata.org/download/file.php?id=28155
    Версия 1.02 https://phantom.sannata.org/download/file.php?id=26833
    Самая первая версия РЭ_EGA2VGA.pdf

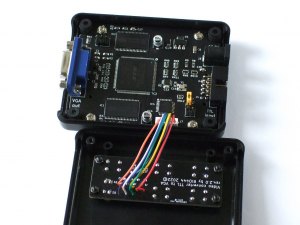

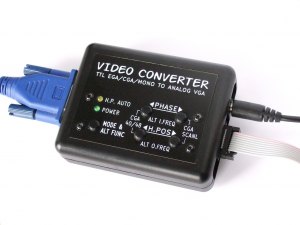

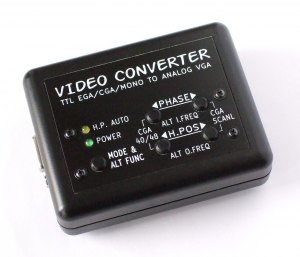

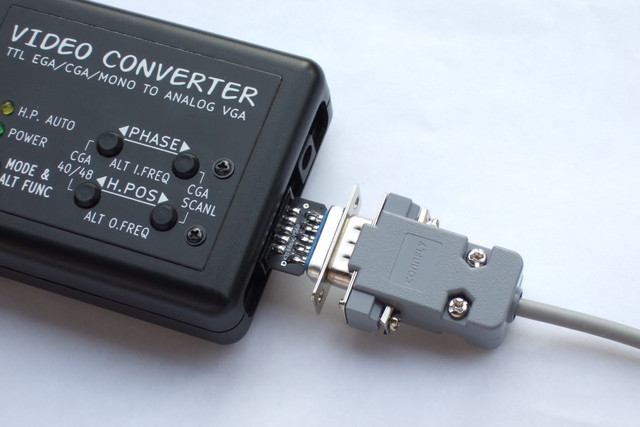

    Фото:

    [​IMG]

    [​IMG]

    [​IMG]
    Небольшое видео с демонстрацией работы:

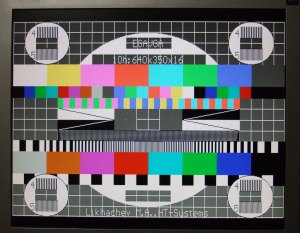

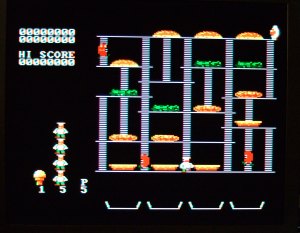

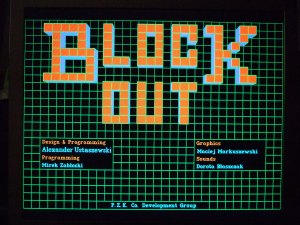

    Фото экрана:
    [​IMG]
    [​IMG]
    [​IMG]

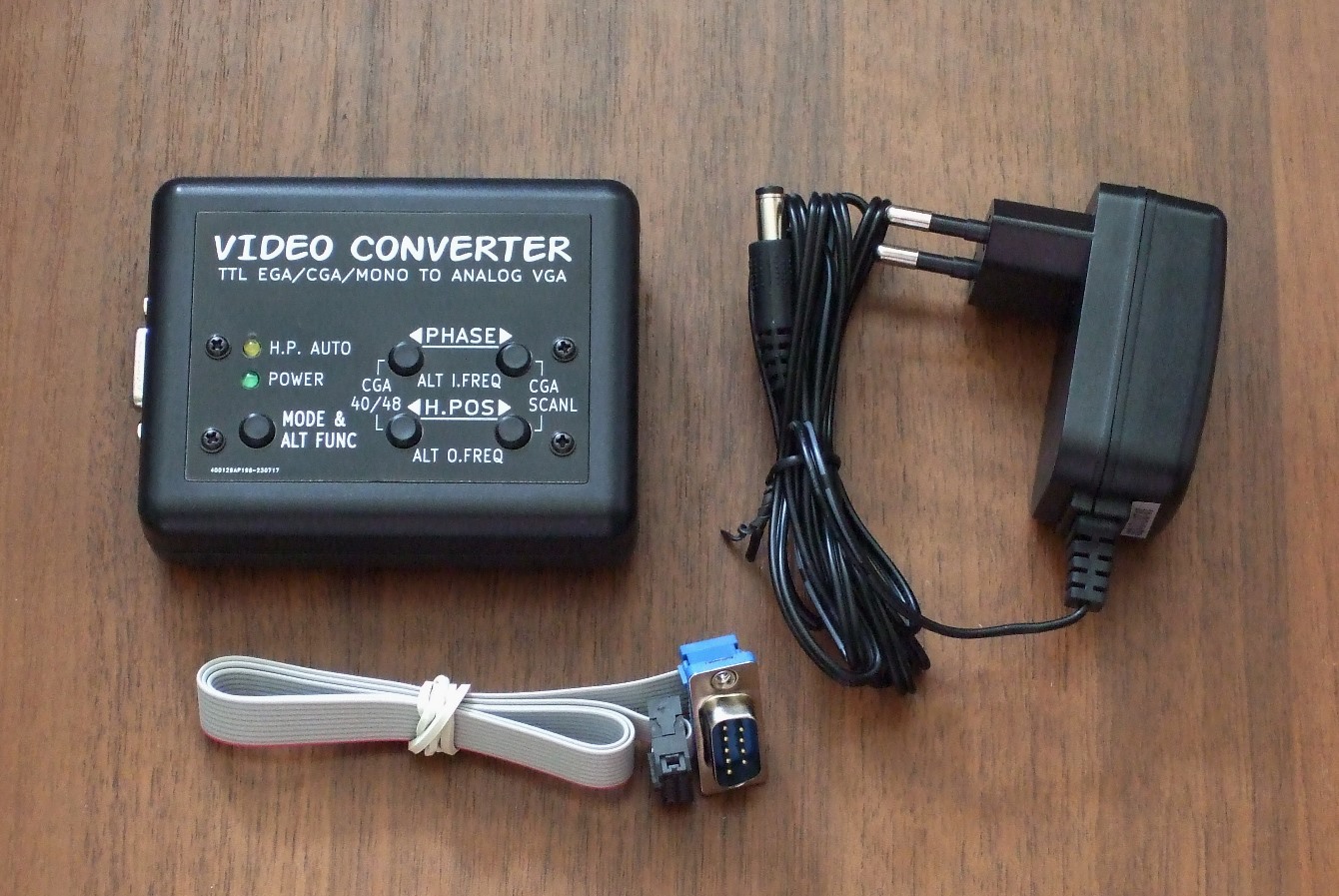

    В стандартную комплектацию, помимо конвертера входят сетевой блок питания (длина шнура 140...145 см) и кабель для подключения к видеокарте (длина 50±2 см)

    Фото:
    [​IMG]

    Стоимость стандартного комплекта (конвертер + видеокабель + БП) - 5600 руб.
    Почта по России +250 руб. По доп. согласованию возможна пересылка ТК.

    Возможно изменение комплектации:
    Без блока питания -130 руб. к цене.

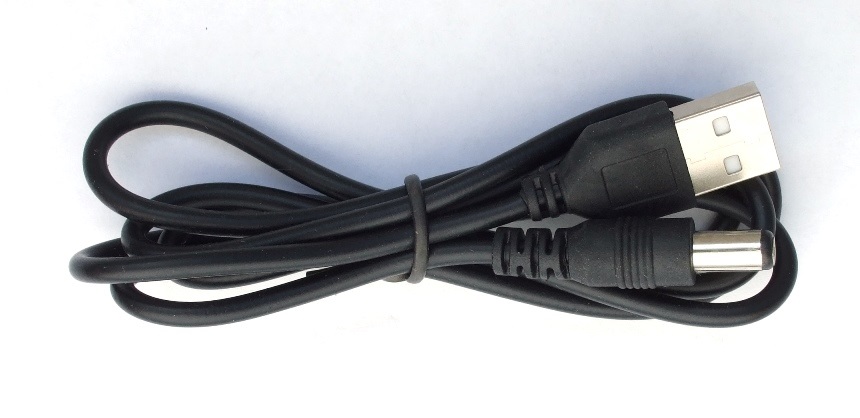

    Шнур для подключения к USB-зарядке +100 руб. Длина ~98 см (от края разъёма до края). Фото:
    [​IMG]

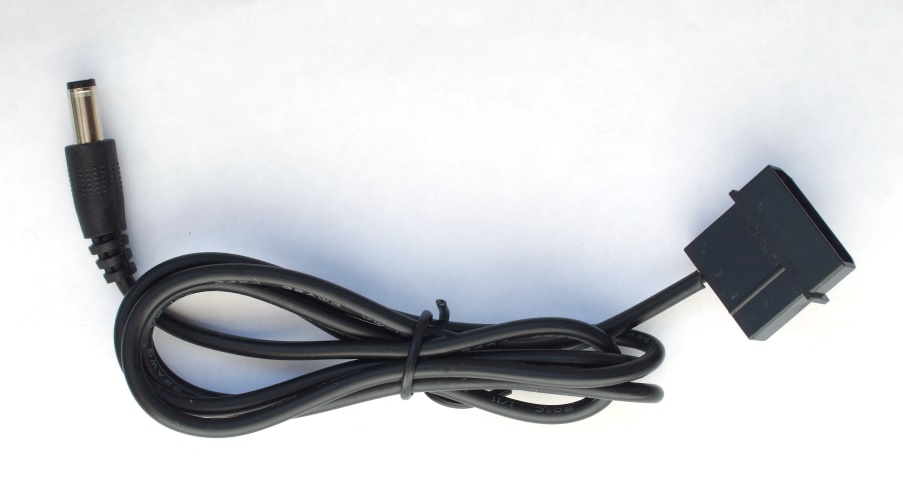

    Шнур с молексом для подключения к БП компьютера +150 руб. Длина ~100 см (от края разъёма до края). Фото:
    [​IMG]
    Увеличение длины соединительного кабеля между конвертером и видеокартой +10 руб. за 10 см.

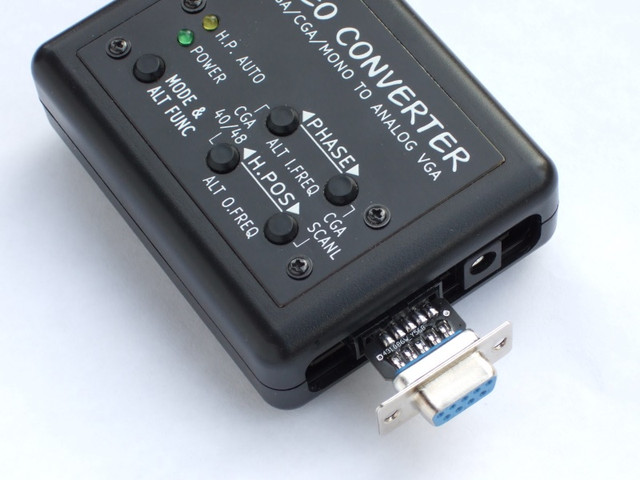

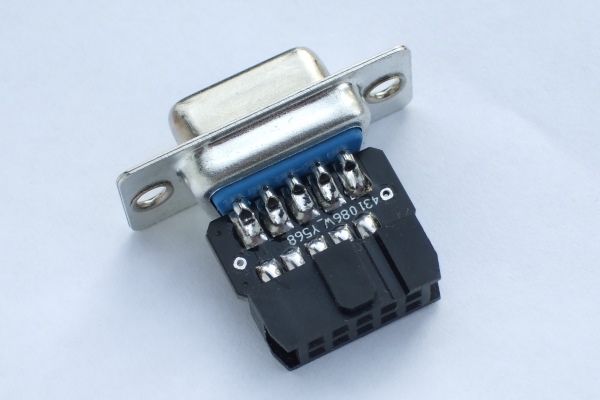

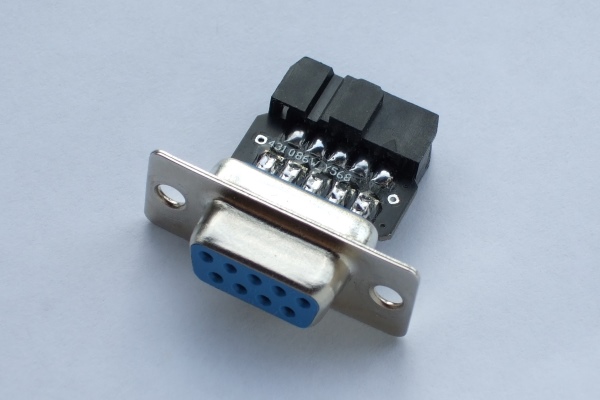

    Переходник с разъёма IDC 10pin на D-SUB 9pin +100 руб.
    Пригодится, если у Вас уже есть EGA кабель.
    В случае внешних помех, экранированный кабель защитит от них.
    Вот этот Кабель с разъёмами DB9 папа-папа 1,5 м | купить в розницу и оптом кабель НЕ экранированный. Толку от него нет.

    Важно! Устройство продаётся "как есть".
    Сделал всё возможное, чтобы исключить баги, но допускаю, что какие-то могли остаться.

    Профиль на авито: https://www.avito.ru/user/faf160ce20e707670471cade18c73dd5/profile?id=2653694539

    Последнее редактирование: 17 дек 2023
    Rio444, 28 мар 2023
    #1
    LoneWolf_E, Михаил_128к и Uka нравится это.

  2. Ads Master

    Ads Master



  3. Rio444

    Rio444

    Регистрация:
    25 дек 2013
    Сообщения:
    120
    Простите, на "Призраках" всё разобрали.
    Если что-то освободится, напишу здесь.
    Следующая партия через 1-2 мес.

    Rio444, 29 мар 2023
    #2

  4. Rio444

    Rio444

    Регистрация:
    25 дек 2013
    Сообщения:
    120
    Актуально, в наличии 2 штуки.

    Rio444, 9 окт 2023
    #3

  5. Rio444

    Rio444

    Регистрация:
    25 дек 2013
    Сообщения:
    120
    Актуально, в наличии.

    Цены те же.
    Новый мануал, ревизия 1.03 https://phantom.sannata.org/download/file.php?id=28155

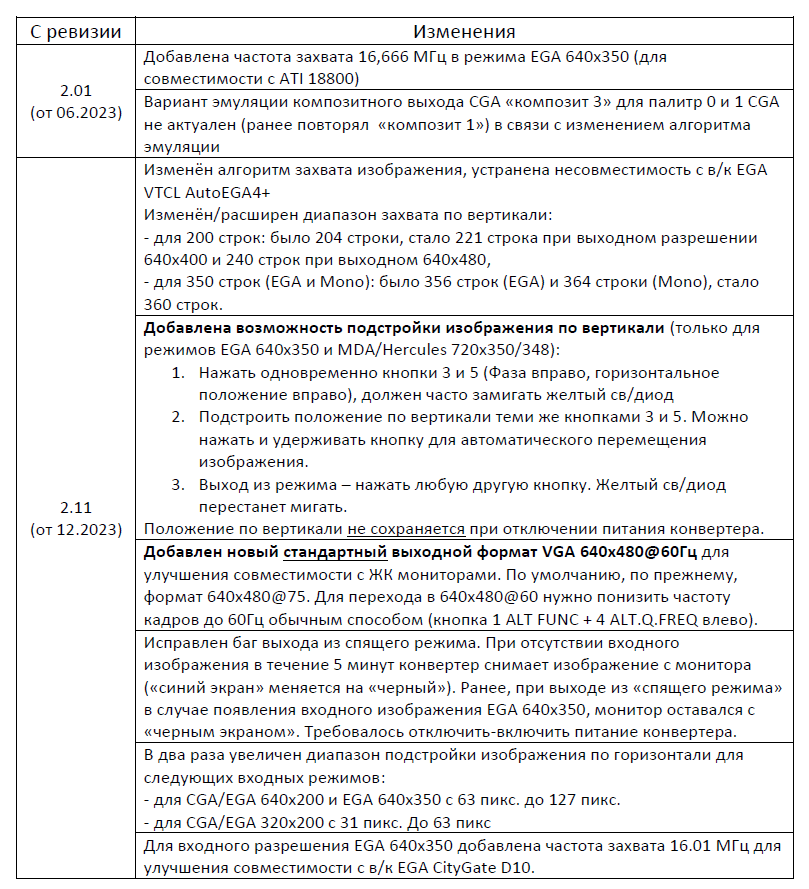

    Добавил перечень изменений в версиях:
    И список видеокарт, протестированных с конвертером:
    1. Видеокарты EGA (на чипах):
    CHIPS G3101
    CHIPS 82c435 + 82c436
    CHIPS 82c441
    PARADISE PEGA1A
    PARADISE PEGA2A+PBI
    PARADISE PEGA2A без чипа PBI
    Gemini VC-001 (она же G2)
    Genoa GN006001 + GN006002
    Juko VDL C3 кварц 16,00
    CityGate D10 кварц 16,00
    ATI18800
    VTCL
    Everex ICC00203+ ICC00204
    2. Комбинированные EGA+VGA:
    OAK037 ISA 8-bit кварц 35,5
    OAK037 ISA 16-bit кварц 35,5
    VC-004
    3. CGA:
    Клон оригинальной IBM CGA от ПК «Правец»
    CGV-2366 + UM6845R
    Juko VDL
    4. Hercules:
    Winbond W86855AF
    Tamarack TD3088A
    Tamarack TD3010
    MOSIC MS61C88
    5. Комбинированные CGA + Hercules:
    Tidalwave TM6310
    SiS 86C16
    RAM MCG2502

    Rio444, 17 дек 2023
    #4
