Пожелания:
Наличие midi-in в виде стандартного din5, что бы можно было подключать другие источники.
Возможно - отдельный вход питания.
LANRUS еще предложил возможность подключения нескольких боксов параллельно (midi out?)



Да. Немного уточню:

Т.е. не только параллельно с любым таким же боксом или произвольным тонгенератором, но и в составе одного бокса более одной дочки. Это не только яркое экзотическое, но и очень полезное практическое решение. Не буду настаивать, это на мой взгляд.



Была идея по поводу MIDI OUT / MIDI THRU, сделать вполне возможно, ресурсов достаточно (потребуется ещё один И от ЛЛ1 и пара резисторов).
Многодочество в одном корпусе... Я плохо себе представляю вид конечного результата. Что-то большое, тяжелое, монструозное. Я такое не хочу иметь.
Уж лучше всё-таки потом (то есть не в первой версии) добавить микроконтроллер, а на нём реализовать маппер инструментов. Тогда часть инструментов будет играть дочка, а часть будут отправлятся на MIDI THRU, к которому можно подключить второй бокс или любой синтезатор.

Он есть на схеме, просто коннектор на плате не сделан, думаю, будет розетка с креплением на корпус. Разведён верно, с опторазвязкой (правда, у меня нет сейчас именно той оптопары, что я на плате поставил, всё равно надо уже выбраться на радиорынок и затарится).

Вход питания уже отдельный, на 12 вольт. Вот кстати недостаток нашел — отсутствует защита от переполюсовки, надо сделать. Без внешних 12 вольт работать не будет. Я отмёл вариант с фантомным питанием от порта джостика, потому как там есть только +5В, а надо ещё +12 и -12 (и +3). Повышать напряжение гораздо сложнее, чем понижать.



Тяжёлое и монструозное - это MT-32, MU-128, SC-55, CM-500, особенно, когда они положены друг на друга огромным сэндвичем, как часто видим на роликах с ютуб. А количество дочек одна или две или три - это смешно мало по размерам. До неприличия смешно, чтобы назвать монструозным.



LANRUS, Одна дочка длинной чуть больше половины AWE32. Соответственно, три дочки длинее, чем 1.5 AWE32. Это больше, чем любой внешний синтезатор — MT32, SC-55 etc. Придётся делить на три разные карты и соединять шлейфами. Можно боком размещать, будет покороче, но всё равно гораздо больше, чем я могу изготовить дома.
Я и эту одну с огромным трудом протравлю, у меня нет посуды, в которую поместится та плата, что на скриншоте. Тазик портить мне никто не позволит, придётся что-то специально под такую задачу покупать.



Я не претендую на авторитетное мнение, потому что не шарю в этих делах, а просто излагаю своё, без претенциозности. Так вот, мне даже в голову не приходила мысль выставить их по длине или по ширине. Исключительно друг над другом, скручивая платы длинными болтами. "Главная" монтажка - одна. Остальные просто с гребёнками 26-пин, на которые свободно подведены питание и земля. Сигнальные контакты здесь остаются в крайне небольшом количестве, если не ошибаюсь, всего три: миди и стерео-аналог. Шнурок от CDROM подойдёт.



LANRUS, Мне эта идея не нравится. Сигнал с этих карт придётся или мультиплексировать, или микшировать, нагрузка по питанию возрастёт, корпус придётся больно замороченный делать, внутри будет полно соплей, в общем, пока не хочу таким делом заморачиваться, я ещё очень далёк от того, чтобы сделать гораздо более простой вариант с одной дочкой. Трудозатраты слишком большие для меня, растянется на месяцы.



Это с чего такие вдруг мысли, из каких соображений?! Микшировать бессмысленно, мы ведь всё равно можем слушать лишь одну из них, каждая всегда будет играть одно и то же. На линейном выходе простой селектор 1-2 (1-2-3). Насчёт остального - это да, и питание, и сопли, и трудоёмкость. С одной дочкой быстрее и проще. Только это ничем не будет в принципе отличаться от существующих аналогов.



В общем, всё пока закончилось тем, что у меня нет денег и не будет примерно до декабря. Сейчас у меня есть минус 22 тысячи рублей, если быть чуточку честнее.



тоже мне, нашел повод. у меня минус несколько милионов, когда это мешало?
давай, скинь что там готовое, попробую плату сделать, посмотреть что получится.



easy_john, Я пока решил немного переделать схему. -12В хочу получать от микросхемы MC 33063. Кроме этого хочу реализовать часть с MIDI OUT/THRU (выбор джампером будет, я думаю, потому что MIDI OUT с дочки практически наверняка никому не нужен). Ну и я решил переразвести землю, несколько разделив аналоговую(читай — звуковую) и массу (для аналоговой будет отдельный небольшой полигон, соединённый с массой).



Ок, ждем.
ЗЫ ты в eagle все разводишь?



Нет, KiCad.

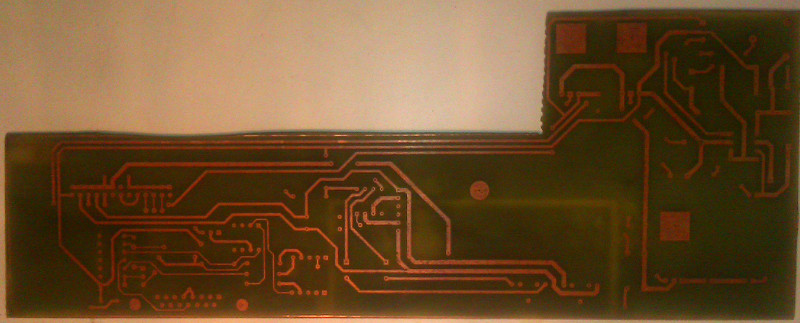

Между тем не спеша прошел этапы выбора компонентов, их покупки, расчёта цепей, дозакупки компонентов, разводки платы и даже изготовил одну.


К сожалению, обратная сторона с полигонами земли испорчена. Кроме того, плата слишком длинная, надо укоротить хотя-бы на 4 сантиметра, а то мне крайне неудобно её травить.



Первая ревизия выглядела красивее



Слегка подниму тему, хотя новостей пока особых нет. Собранный прототип не работает как надо и в нём миллион косяков Самая большая проблема с питанием — линейные стабилизаторы 7805 в TO-220 перегреваются при простой установке на плату — или необходимы радиаторы, или менять линию 5 вольт на импульсный блок питания, что геморрой, тем более, что на плату и так есть один такой — из 5В -12В должен делать (но делает -10.5В, резисторы неправильные, в магазине продали не те).
Звука пока нет, наверно, ещё потыкаю осциллографом, но из-за перегрева делать это надо очень быстро — плата залужена сплавом Розе, он при 95 градусах плавится...
Косяков на этой плате, уже упоминал, один миллион, от неверных размеров контактных площадок (точнее, невыполнимых, я не могу просверлить дырку в них, не оторвав) до отсутствующих дорожек (не знаю, как я смог их пропустить, скорее всего случайно удалил незадолго до печати маски).
Отдельные узлы я тестировал на макетке и всё было нормально, а в сборе оно всегда так. хоть-бы что-нибудь сделать с первого раза Теперь надо переделывать всё заново, но сначала надо локализовать ошибки и придумать, что делать с питанием.



Угу, спасибо.
Слежу, а то у меня дочек накопилось уже, думаю как бы их одновременно запустить.

Что бы нужно мне - вход midi in и выход midi passthru (подключить несколько одна в другую).
Регулятор уровня выходного сигнала, возможно еще аналоговый вход (как это сделано на roland).

Почему бы тебе не заказать изготовление платы со сверловкой в каком-нибудь резоните? Не быстро, но за то качество и не надо возиться с дырявиньем платы.



Это запланировано. Входы через Game порт и DIN5, выход или passthru или midi out (вряд-ли используется дочками, но мне не жалко).

С этим хуже. Есть только регулятор громкости усиленного сигнала, но сам усиленный сигнал, с сожалению, полностью убит шумом TDA7050. Эта микросхема очень капризная к питанию и ловит радио, пока не буду с ней разбираться. Регулятора уровня линейного выхода нет, не знаю, нужен-ли, ведь этот сигнал так и так не в наушники идёт, можно ослабить в микшере на месте.

Что имеется ввиду?

Хороший вопрос, на самом деле. Наверное, потому, что нравится сам процесс. Хотя я тут при лужении очень здоровский ожог получил, теперь так залужевать не буду никогда, куплю фен и, возможно, газовый паяльник и припой гелем. Тогда залужевание будет безопасным и занимать минуту, из которой 50 секунд займёт размазывание геля ровным слоем по плате



btw, несколько раз натыкался на анналогичные проекты, но не запомнил ссылок
вот то что сейчас нагуглил
1) com to wt http://retroramblings.net/?p=742#more-742
2) http://www.heise.de/altcms_bilder/123220/2_hires.jpg
http://www.heise.de/altcms_bilder/123220/6_hires.jpg
http://www.heise.de/altcms_bilder/123220/7_hires.jpg
http://www.heise.de/ct/artikel/MIDImal-285418.html (внизу список компонент)

---------- Сообщение добавлено в 23:26 ---------- Предыдущее сообщение размещено в 23:21 ----------

Да, out не нужен. Дочки на него ничего не сыпят, к нему нечего будет подключать.

Лень городить микшер, если будет 5-10 коробочек.

Как на внешних синтезаторах, типа sc-55, аналоговый вход, который идет сразу на выход. Опять же для подключения нескольких устройств в цепочку, один в другого.

Хм.
ЗЫ гель никогда не нравился, вечно от него потом не избавишься, все перепачкаешь. Паяю глицерином.



easy_john, Я тоже видел, однако, картинку недостаточно распечатать, чтобы она заработала Я решил делать с внешним AC-DC конвертером, может, это вопрос моды, но что-то засовывать на плату трансформатор я совсем не хотел. А без трансформатора -12В получить без труда нельзя, есть готовые микросхемы, но для относительно дешевых -12В это уже много, а дальше только хуже.



Можно подсмотреть какие элементы используются, как сделана разводка.
Вот еще вариант, совсем новый, 2013 года, с минимумом помех http://members.home.nl/c.kersten/WaveBlaster MIDI daughterboards/Serdaco MIDI Module Interface.png
