Hard Вопрос владельцам AWE64 Gold

Задумался: выход S/PDIF на сабже находится на заглушке? Или он на самой карте, и для подключения кабеля потребуется что-то вроде этого:



Geryon, Выход на самой плате, нужна такая фигня.



Я видел 2 варианта:

1: трехпиновый коннектор



2: четырехпиновый коннектор



Какой из них подойдет?



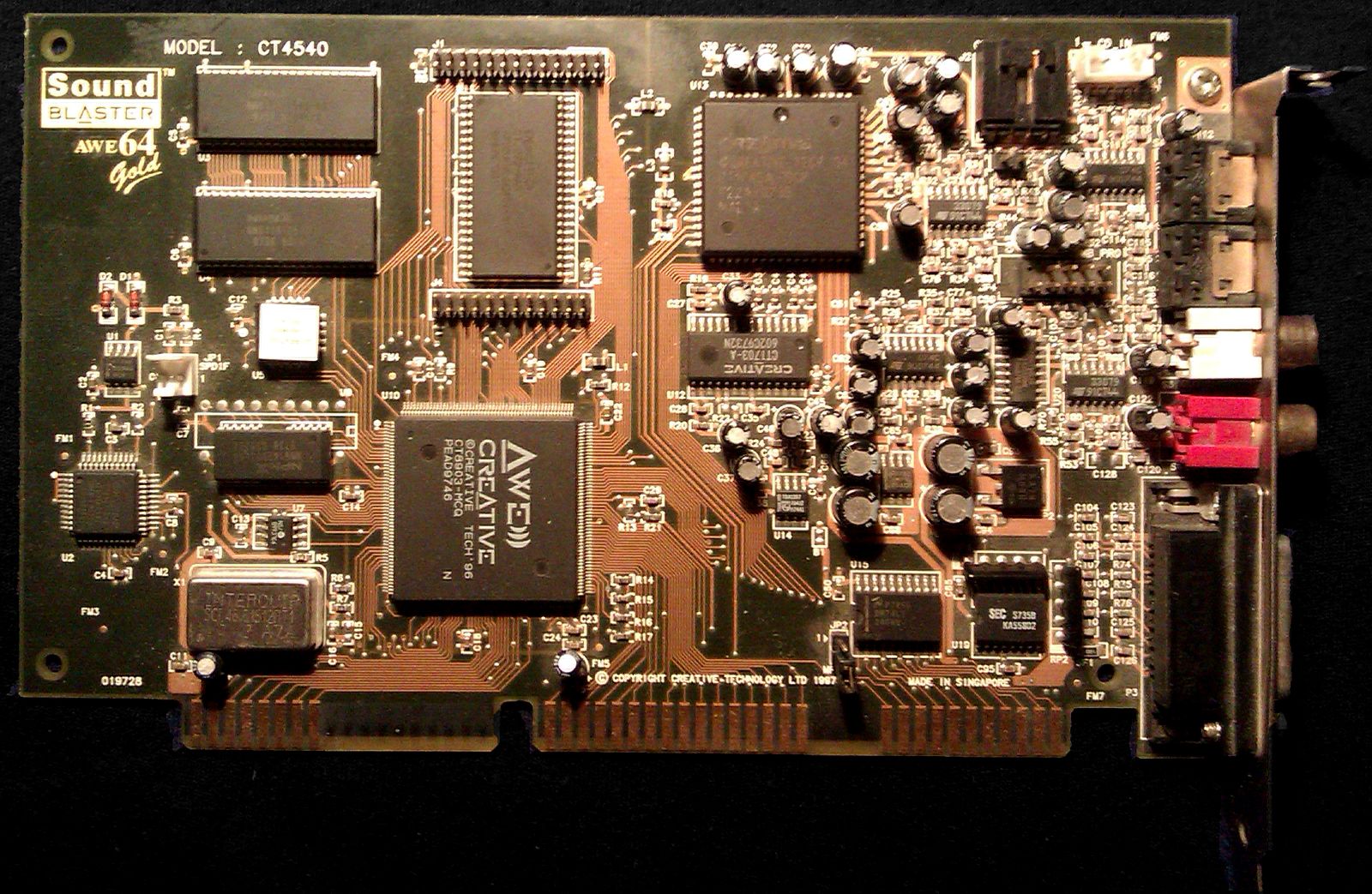

Надо-бы переснять на досуге при дневном освещении.



Не очень четко видно, но похоже, что разъем двухпиновый, как и на AWE32, то есть мне по идее нужен трехпиновый коннектор, и один пин просто не будет использоваться?



Не по теме, но по технике безопасности, раз уж здесь она упоминается: на AWE32 амплитуда напряжения сигнала 5 вольт, можно спалить принимающую аппаратуру.
На AWE64 всё нормально, 0,5 вольт. В комплекте всегда шли планки с одним тюльпаном и двухпиновым разъёмом на конце кабеля. Взять сигнал - вообще не проблема, можно разоравать один из концов любого монокабеля с тюльпаном на другом конце, и вот тебе два контакта.
Теперь о функциональности: в досе на AWE64 про SPDIF звук забудь, его не будет. В винде будет, но только то, что выдаётся DSP карты. Все сигналы с LineIn и CD In звучать не будут! Если очень надо, чтобы через SPDIF зазвучал какой-нибудь внешний источник от LineIn, надо для начала его оцифровать, т.е. банально записать в файл. Или, если это CD In, выбрать цифровую передачу (для XP это дефолтно, для 98 нет).

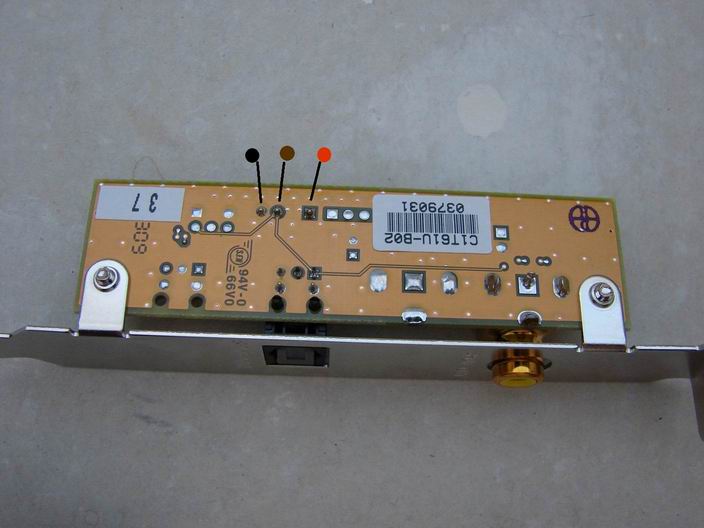

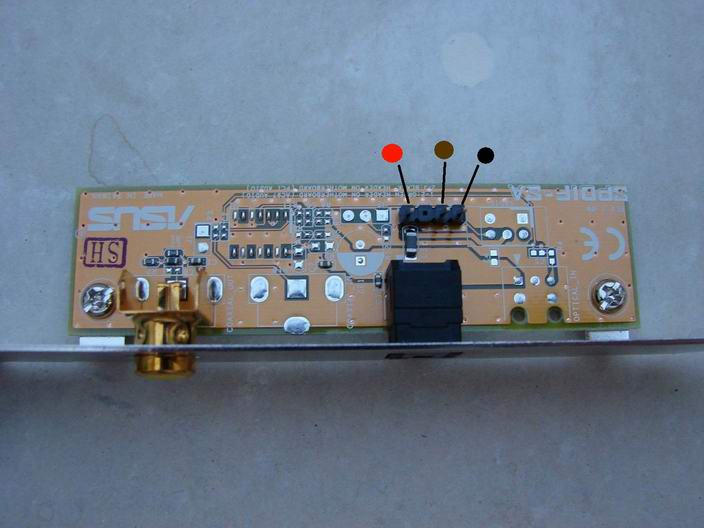

Вот тут человек пишет, что на его экземпляре ASUS SPDIF-SA установлены резисторы, понижающие напряжение с 5 вольт до приемлемого. И даже картинку прикладывает:

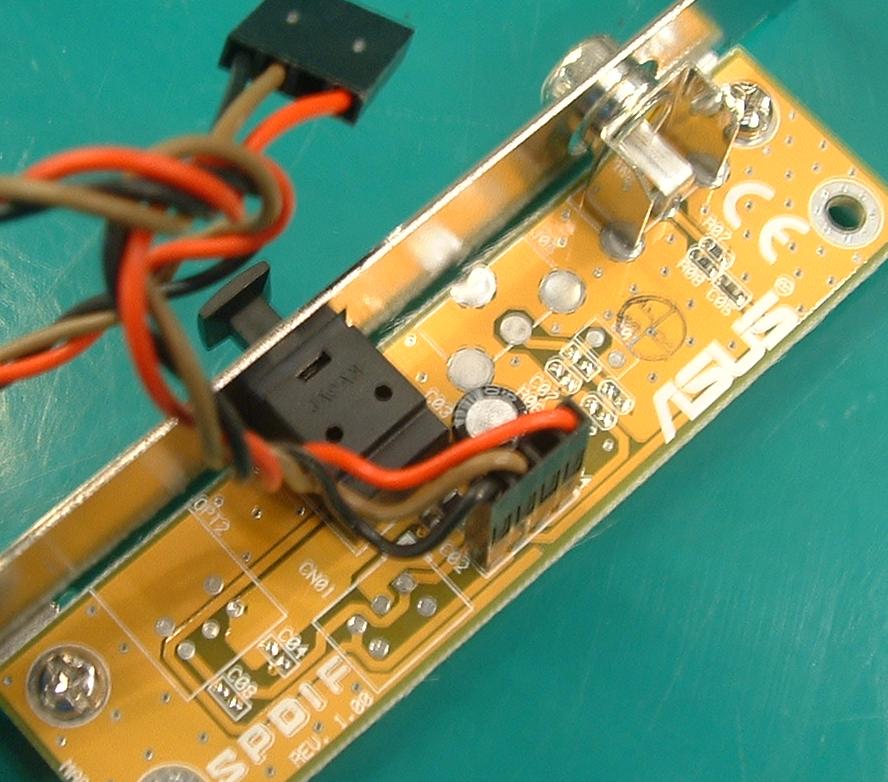

Я купил подобную планку, но у меня она несколько другая:




Я ничего в микросхемах не понимаю. На моей плате тоже установлены резисторы для деления напряжения?

P.S. Хотя в этой планке коннекторы +5V, SPDIF и GROUND. Насколько я понимаю, для подсоединения к AWE32/64 должны использоваться провода SPDIF и GROUND, а +5V не используется. Так что наличие резисторов еще может и не означать, что именно те самые 5 вольт с AWE32 поделятся...

P.P.S. Каким прибором можно проверить напряжение на штырьках звуковой карты?



Обычным вольтметром на 12-50 вольт.
На этой планке S/PDIF, мне кажется, правильный, 0,5 вольт. Третий контакт представляет собой постоянный ток 5 вольт без сигнала и служит для питания оптического выхода. Подсоединить можно к молексу. Без него планка вполне работоспособна, но только по коаксиалу без оптики.

Могу ошибаться, может сигнал тоже 5 вольт, поэтому и резисторы на выходе стоят. Это легко проверить с помощью AWE32 и вольтметра. Если при подключении AWE32 (т.е. 5 вольт) на выходе с тюльпана напруга будет 0,5 вольт, значит действительно асусовская планка рассчитана на TTL 5-вольтовый.

---------- Сообщение добавлено в 20:24 ---------- Предыдущее сообщение размещено в 19:55 ----------

P.S.: на AWE64Gold сопротивления стоят на самой плате и делят напругу до значения 0,5 вольт! Дополнительное деление не требуется, сигнал снимается простым проводом, подключённым к гнезду тюльпана, без дополнительных преобразований!



А где взять этот вольтметр? Был на митинском рынке, опух: там за какие-то бешеные деньги в духе 10 т.р. их продают. Можно ли как-то малой кровью обойтись?

И насчет 5V из молекса: а нельзя ли взять 5V с какого-нибудь штырька на материнке?



ты чего за агрегаты такие смотрел ? Самый простенький мультиметр 180 рублей стоит.

Можно. Но не нужно. Да и без мультиметра ты его долго искать будешь. А для молекса можно купить разветвитель и откусить ненужную часть.



Найти-то я его найду легко, у меня ведь мануал к материнке есть. Можно взять с SMBus, Chassis Intrusion, Message LED. Вот только не чревато ли это чем-нибудь, даже не знаю чем?



Чревато, если требуется не 5, а меньше вольт. Сгорит тогда твой штырёк. Плюс может не хватить силы тока со штырька, так что я бы даже не напрягался. Есть молекс, посмотри на вики какой провод сколько вольт даёт и вытащи его с молекса да и всё. Так хотя бы малой кровью обойдёшься, если что.



Нашел статью про ASUS SPDIF-SA.

Чел пишет: "если вы планируете использовать данный брекет с коаксиальным кабелем , то я рекомендую установить по буферному элементу (на вход и выход) , чтобы избежать нежелательных последствий при случайном горячем подключении ."



А что, toslink кабель нельзя подключать на горячую? И что за буферные элементы он упоминает?



Geryon, там есть ссылка на вполне понятную схему. А вот другая ссылка, на совсем уж разжёванное объяснение: буферные элементы.

А вообще, любую электронику, если обратное не указано в спецификации, как в случае USB, не рекомендуется перетыкать на горячую. Может КоЗа, к примеру, прибежать и пожечь всё синим пламенем.

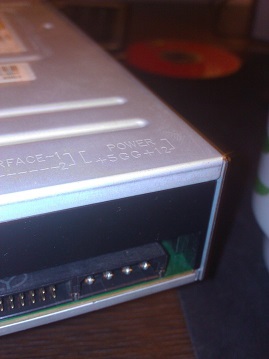

Обнаружил распиновку молекса на каждом из трех своих CD и DVD приводов:



ох... чёрный - земля. красный +5 вольт. Жёлтый +12Вольт. Вот и вся разводка.



Уточняю на всякий случай: специальные SPDIF коаксиальные кабели, которые продают тут и там за немалые деньги - это бред? Обычный RCA-RCA подойдет?



Коаксильный кабель. ОБычный же "антенный" кабель. И какие тут "немалые деньги" ? На ближайшем рынке метр за 5 рублей. И пара штекеров там же за 10.

На короткие дистанции - подойдёт. На длинные - будут типа ужасные помехи и белый шум



Туплю. У меня кабель SPDIF IN от M-Audio 2496 дотягивается до SPDIF OUT на ASUS SPDIF-SA. Только оба разъема female. Так что мне нужен не кабель, а переходник. Думаю, найду где-нибудь на Савеловском рынке.



Geryon, чел, говоря о коаксиале, никак не имеет в виду toslink. Ну конечно же, оптику можно вставлять на горячую совершенно безбоязненно. Коаксиал - типа нет. Формально он контактный. Ну бред, я думаю, т.к. слишком низкий вольтаж и всплески маловероятны.

Кстати, по поводу обычного RCA: я ради интереса подключал на S/PDIF обычный RCA длиной 10 м (!), не свёрнутый в клубок, а протянутый, причём в толстой куче других проводов с кучей наводок, тоже протянутых на эти 10 м. Всё было отлично!
