Анализ ресурсов игры Wrath of Earth (возможность перевода)

Offtop

Думаю, после окончания разбора ресурсов и карт, стоит написать про это Дэйву.



Проблема в том, что он не отвечает. После получения интервью с 15.07.2013 я раза четыре ему писал, в том числе и посылал код с распаковкой от A.P.$lasH, но автор игры так и не откликнулся. В любом случае, когда я приведу в порядок просмотрщик, то я ему это все отправлю в удобном для работы виде. Возможно он получает письма, но не отвечает, ибо там у них, возможно, строго с контактами. Я не знаю, почему со мной никто из представителей англо-саксонской интеллектуальной элиты не хочет общаться. Надеюсь, что кто-нибудь сможет мне это объяснить, я не обижусь, какими бы разочаровывающими ни были такие объяснения...



Участок патча по устранению бага с лифтом для оригинального woe.rsc находится в поджатых байтах, поэтому в пофиксенном woe.rsc будет распакованный вариант карты 006. В этой связи я выяснил, почему некоторые распакованные карты (00В) не грузились. Проблема была, как говорится, на моей стороне. В конце карты 00В мой вариант распаковщика почему-то недорасжал последние 2 байта, отсюда и вылеты. Я добавил в конце карты дополнительный 00, а в конце FF, и все разжалось нормально. В любом случае, я сравнивал с распаковкой от A.P.$lasH, и там распаковывалось точно как надо.

И еще, Чёрный Думер, необходимо сделать, чтобы при запаковке имена 00А и 00В были написаны именно в апперкейсах, иначе игра их не видит. Возможно, что все имена файлов в коллекции woe.rsc нужно писать, как они были до распаковки (помню, что все они были в апперкейсах). Поэтому проблема загрузки последнего уровня 00В снята. И сами тексты элементарно могут быть в поджатых участках битов, поэтому правка их будет просто невозможна. Править можно будет разжатые байты. Поэтому править строки карт нужно будет в разжатом виде. А запаковку я немного улучшаю из интереса, хотя это уже не принципиально, поскольку игра принимает даже не запакованный 9-ти битовый поток.



WERTA, великолепно. Сжатие карт дорабатывать планируешь?

Сделаю для всех ресурсов во избежание. Делов там на две минуты.



Как бы уже не планирую, а пробую, но все печально. То на несколько байт меньше, то больше получается при распаковке. В общем, пока вариант - без распаковки "зажимать" напрямую 9-битовым потоком. Разница в размере не очень большая между незапакованным потоком и запакованным. например карта 000
оригинальный алгоритм 288 065 Бт.
мой сегодняшний "горе-алгоритм" - около 647 000 Бт.
несжатый 9-битовый поток около 831 000 Бт.
Я просто не понимаю, почему сжатие сбоит. На малых цепочках тестирование проходит удачно, на больших - появляются "тонкости" алгоритма. В любом случае с несжатыми файлами более трудностей с загрузкой не было.
И еще общий размер:
woe.rsc со сжатыми картами и 999 - 17 МБт.
woe.rsc с несжатыми картами и 999 - 23 МБт.

---------- Сообщение добавлено в 19:24 ---------- Предыдущее сообщение размещено в 17:39 ----------

Проверил сегодня альтернативный вариант исправления бага в лифте. Он не затрагивает скрипты вообще, а использует информацию слоев карты. Просто я сделал выпуклость в лифте и поместил на нее текстуру выключателей. Цена вопроса опять 2 байта на карте 006_0000.bin.

И это также работает. Этот вариант также следует держать в запасе.

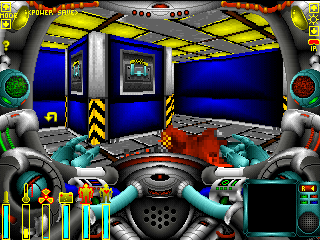

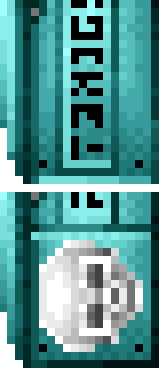

Вид в лифте на выходе из ледяных шахт

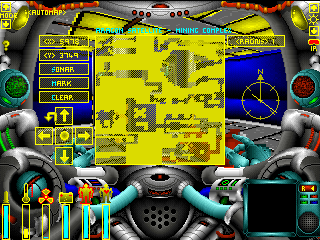

Карта (появился пупырек)


Единственный минус этого варианта - он нарушает классический вид лифтов, а также боковые выключатели будут неактивны. Хотя можно их закрыть также приподнятыми блоками.



Где правда?

Я слабо представляю, что там за алгоритм компрессии, поскольку не смотрел исходники, но возможен ли там оптимизационный трюк, который заключается в том, что если какая-то часть данных в запакованном виде по размеру превысила оригинальный размер, то чтобы в файл она записывалась именно в оригинальном виде?

Если нарушает стандартный вид лифтов, то я против этого варианта, ибо попахивает отсебятинкой.

Сделал:



Разбор 999

Последним техническим препятствием является формат сжатых графических файлов в расжатом 999 (простите за каламбур). Формат очень интересный. Расжатый файл 999 состоит из трех частей.
999_0000.bin – бинарные данные без заголовка
999_0001.bin – заголовок с указателями на 999_0000.bin (202 объекта)
999_0002.bin – бинарные данные с заголовком указателей (на самого себя – 194 объекта)

Сначала я понял, что из себя представляет последняя секция 999 – 999_0002.bin. Это просто цвета всех пикселов картинки, причем в одном байте сразу уложены цвета двух точек (по тетраде на пиксел). Цвета (их соотв. – 16, но используются не все) следующие:
01h– ярко жёлтый (цвет меняется при изменении яркости HUD)
02h – жёлтый (цвет меняется при изменении яркости HUD)
03h – темно-жёлтый (цвет меняется при изменении яркости HUD)
0С – жёлтый (фикс., не меняется при изменении яркости)
0D – голубой (фикс., не меняется при изменении яркости)
0E – красный (фикс., не меняется при изменении яркости)
0F – тёмно-голубой (фикс., не меняется при изменении яркости)

Повторю 999_0002.bin это только задействованные пикселы, построчно и последовательно выводимые на экран, а где же промежутки между пикселами?
Вот немногочисленные сочетания цветов (по два пиксела в одном байте)
11h, D1h, 31h, 13h, DDh, 3Dh, FDh, 1Fh, FFh

Для опытов был выбран экран помощи ATTACK MODE (F2+Esc)
Поток пикселов в 999_0002.bin (0000D9D2–0000DE76). Залейте хоть все поле ЕЕh, и получите красный цвет подсказки.

А где же тогда промежутки. Я пока только предполагаю, это выводится на экран так
[SPACE00] [PIX00] [SPACE01] [PIX01] [SPACE02] [PIX02] [SPACE03] [PIX03] [SPACE04] [PIX04]…., а хранится раздельно:
Промежутки (1 Байт)
[SPACE00] [SPACE01] [SPACE02] [SPACE03]…
Пикселы (1 тетрада)
[PIX00] [PIX01] [PIX02] [PIX03]…
Количество промежутков и пикселов должно быть равно между собой (в байтах размер должен различаться в два раза).

Промежутки хранятся либо во второй половине 999_0002.bin симметрично разнесены с информацией о пикселах, либо хранятся в 999_0000.bin, но там не сходится число объектов по таблице указателей.

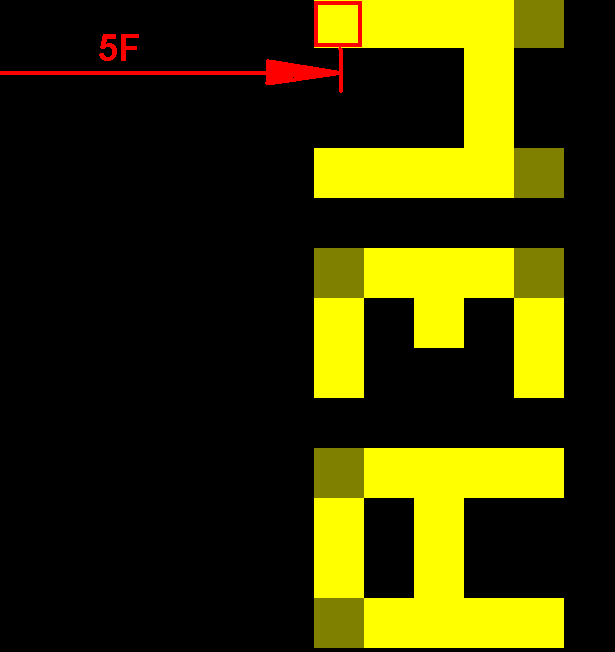

Я пытаюсь уцепиться за число 5Fh, которое нашел Vladimir 777. В том месте сжатой карты 999 (000176B3 так удачно получилось, что в сжатом 10-ти битовом потоке этот байт 5Fh вылез несмещенным по битам, и так еще раз удачно вышло, что он отвечает именно за начало самого первого смещения первой буквы W (WEAPON..., в памяти изобр. повернуто на 90 град. и отражено сверху-вниз). За это я обязан уцепиться и найти это место в расжатом потоке. Это и есть чисто координатная информация, пусть она даже и представлена несколько иначе, чем я полагал выше.

Расжатую карту 999 прилагаю.



	Column 1
0	SOURCE OFFSET VALUE BITS
1	0176AB 00CDFA 0013 13
2	0176AD 00CDFC 0DC8 13
3	0176AF 00CDFF 0D56 13
4	0176B0 00CE03 0DB4 13
5	0176B2 00CE05 0818 13
6	>>0176B4 00CE06 005F 13
7	0176B5 00CE08 084D 13
8	0176B7 00CE09 005C 13
9	0176B8 00CE0F 0A10 13
10	0176BA 00CE11 100A 13
11	0176BC 00CE15 0B27 13
12	0176BD 00CE18 088E 13
13	0176BF 00CE19 004C 13

А начинается это прямо перед блоком с цветами с места 0000CE02

Ну что мы имеем:
0000CE02: FD FD FD 5F 01 FD 5C 01 01 01 01 01 FD


Команда «Рисовать» - это байт со значением 01h. Все что более 01h – это пробелы между пикселами. FDh – это перевод на новую строку. FЕh – это нужно разобраться, что за команда. Вот и вся простота.

Я хочу сказать, что на том этапе изучения формата ресурсов, когда мы попросту тыкались практически вслепую, искать что-либо в сжатом битовом потоке было почти бессмысленно. Но тем не менее, на том этапе мы просто не знали с чем имеем дело, и всё равно искали, и Vladimir 777 нашел это место с 5Fh, которое оказалось началом команд прорисовки самого простого для изучения экрана помощи, выводимого на HUD. Поэтому это Удача, другого слова я не могу здесь подобрать.



WERTA, нехорошее предположение, но всего лишь предположение (не глядя в данные), а вдруг оно снова ужато ?



Так оно действительно ужато, но очень оригинально,и все практически на поверхности. Короче, я уже делаю просмотрщик для третьей секции 999 - 999_0002.bin



Для картинки помощи HUD
ATTACK MODE
Используется 3024 байтов команд для построения (999_0002.bin: 0000CE02–0000D9D1).
Используется 2376 точек в таблице (999_0002.bin: 0000D9D2–0000DE76)

Не знаю каким чудом, но я зацепил истину.
Прорисовка осуществляется в 4 прохода.
Команда FDh – перевод новой строки на +4.
Команда FEh – перевод новой строки в предыдущее начало самой первой строки прорисовки, но с инкрементом+1.
Команда >01h (но меньше FDh) – пропускать цепочку с повторами .
Команда =01h – рисовать пиксел.

Всего команда FEh встречена в массиве трижды, что очень сильно подтверждает мои предположения.

Не могу не показать первый результат.

И с наложением на оригинале (оно правда было немного смещено)


Комментарии излишни.
По крайней мере, основное понято. Но нет прорисовки горизонтальных линий.



Горячо!!!

Я все понял!
После любого перевода строки FDh начинается простое чередование байтов {пропускать}{рисовать}{пропускать}{рисовать}{пропускать}...
Вот последний результат в натуральных цветах.

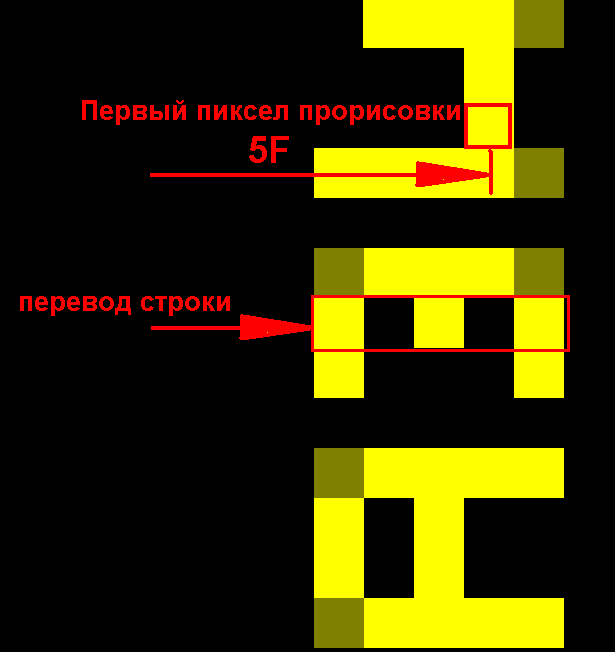

А вот схема первого пиксела, с которого начинается прорисовка, и это не совсем то, что мы думали.


---------- Сообщение добавлено в 20:56 ---------- Предыдущее сообщение размещено в 20:41 ----------

Прочитано, монохромный вариант готов. Алгоритм распознан!!! Осталось разобраться с инкрементацией указателя на таблицу цвета каждой точки.



---------- Сообщение добавлено в 21:30 ---------- Предыдущее сообщение размещено в 20:56 ----------

Это чистая победа. Просто при чтении перепутал цвета старшей и младшей тетрад, поэтому цвет и не ложился.



Код распаковки

Код:

  TWOEGraphics=record
    Commands:array of byte;
    NCommands:longint;
    Colors:array of byte;
    NColors:longint
  end;

var
  Form1: TForm1;
  WoeImages:array of TWOEGraphics;NWoeImages:longint;

implementation

{$R *.DFM}
//==============================================================================
procedure LoadImage(Filename:string;ObjIndex:longint);
var L1,L2,L3:longint;FL:file of longint;
    b:byte;fb:file of byte;
    N1,N2:longint;
    i:longint;
begin
    SetLength(WoeImages,400);
    Assign(FL, Filename);reset(FL);
    Seek(fL,2*ObjIndex);
    read(fL,L1);read(fL,L2);read(fL,L3);
    N1:=L2-L1+1;
    N2:=L3-L2+1;
    close(FL);
    assign(fb, Filename);reset(fb);
    Seek(fb,L1);
    SetLength(WoeImages[ObjIndex].Commands,N1);
    SetLength(WoeImages[ObjIndex].Colors,N2*2+10);
    for i:=1 to N1 do begin
       read(fb,b);
       WoeImages[ObjIndex].Commands[i-1]:=b;
    end;
    WoeImages[ObjIndex].NCommands:=N1;
    Seek(fb,L2);
    for i:=1 to N2 do begin
       read(fb,b);
       WoeImages[ObjIndex].Colors[2*(i-1)]:=b and $0f;
       WoeImages[ObjIndex].Colors[2*(i-1)+1]:=b shr 4;
    end;
    WoeImages[ObjIndex].NColors:=N2*2;
    close(fb);
end;
//==============================================================================
function Palette(col:byte):TColor;
begin
   Palette:=clBlack;
   if Col=0 then Palette:=clBlack;
   if Col=1 then Palette:=clYellow;
   if Col=2 then Palette:=rgb(192,192,0);
   if Col=3 then Palette:=rgb(127,127,0);
   if Col=$0C then Palette:=rgb(192,192,0);
   if Col=$0D then Palette:=clAqua;
   if Col=$0E then Palette:=clRed;
   if Col=$0F then Palette:=rgb(0,127,127);
end;
//==============================================================================
procedure DrawImage(ObjIndex:longint);
var CurRow, CurCol:integer;OffsetRow:longint;
    ColPos:longint;
    i,j,k:longint;
begin
   Form1.Image1.Canvas.Brush.Color:=clBlack;
   Form1.Image1.Canvas.FillRect(Form1.Image1.Canvas.ClipRect);
   CurRow:=0;ColPos:=0;OffsetRow:=0;k:=0;CurCol:=0;
   for i:=1 to WoeImages[ObjIndex].NCommands do begin
       inc(k);
       if WoeImages[ObjIndex].Commands[i-1]=$FE then begin inc(OffsetRow);CurRow:=OffsetRow;CurCol:=0;k:=0;end;
       if WoeImages[ObjIndex].Commands[i-1]=$FD then begin CurRow:=CurRow+4;CurCol:=0;k:=0;end;
       if WoeImages[ObjIndex].Commands[i-1]=$FF then exit;
       if (k mod 2=0) and (K>0) then begin
          for J:=1 to WoeImages[ObjIndex].Commands[i-1] do begin
            Form1.Image1.Canvas.pixels[CurCol,CurRow]:=palette(WoeImages[ObjIndex].Colors[ColPos]);
            inc(CurCol);
            inc(ColPos);
          end;
        end;
       if (k mod 2=1) and (K>0) then begin
            CurCol:=CurCol+WoeImages[ObjIndex].Commands[i-1];
       end;
   end;
end;



Приложение для просмотра графики 999_0002.bin

В аттачменте приложение с файлом. Чтобы начать, достаточно нажать кнопку OPEN.
Почему-то меня настораживает изображение номер 61 (рот+TALK), так прочиталось оно нормально или нет?. Остальные все прочитались. также заметны некоторые non-implmented штучки. Я прошел игру и не помню таких лучиков как на рис. №56. Палитра - первые 16 цветов идентичны оригинальной палитре. Копируйте в Фотошоп, подставляйте оригинальную палитру со скриншота (не забудьте перед снятием скрина включить любой режим HUD - F#).

А ведь в первой секции 999_0000.bin лежит еще графика с надписями: ROCKETS, MEDIPACK. Кто-то на форме говорил про PCX-сжатие, может быть именно про эту графику?



Разбор формата графики в 999_0000.bin

Первая секция содержит спрайты, отображаемые как темы. нам для перевода нужны медпакеты и коробки с ракетами. Коробка с ракетами и белым черепом лежит под номером 16 (нумерация с нуля). Указатели находятся во второй секции 999_0001.bin.
Изображение лежит по адресу 000017B8-00001BA6.
Первый байт АСh это что-то вроде повторителя или отступа, второй байт 14h - число байтов в цепочке прорисовки. Далее идет сама цепочка. Затем все снова повторяется. Непонятна роль повторяющихся байтов C0 00. Очевидно. что АСh+14h=C0h. Тут явно есть какая-то связь с РСХ. Пока удалось прочитать только такое изображение. Буду признателен за помощь в разборе последнего "непонятого" формата графики, после чего включится зеленый свет переводу игры.


---------- Сообщение добавлено в 16:31 ---------- Предыдущее сообщение размещено в 15:19 ----------

В принципе почти прочитал изображение. Странно. Череcстрочная развертка, изображение расчленено на "двое", вторая половина зеркально отражена. Скорее всего формат всех изображений равен 20х48х8с. Сейчас добавлю в тему про перевод ресурсы которые нужно перевести в 999_0000.bin и 999_0001.bin.



---------- Сообщение добавлено в 17:28 ---------- Предыдущее сообщение размещено в 16:31 ----------

Все ОК. Прочитано.
Вот процедура вывода на экран

Код:

//=====================================================
  TWoeImage=record
     Data:array of byte;
     N:longint;
  end;
  TPal=record
     R,G,B:byte;
     Color:TColor;
  end;
//=====================================================
var
  Form1: TForm1;
  WOEImageData:array[0..201] of TWoeImage;
  Palette:array[0..255] of TPal;
  ImgIndex:longint;
implementation

{$R *.DFM}
//=====================================================
procedure LoadPalette(Filename:string);
var f:file of byte;b:byte;
    i:longint;
begin
    assign(F, Filename);reset(f);
    for i:=0 to 255 do begin
      read(f,b); Palette[i].R:=b;
      read(f,b); Palette[i].G:=b;
      read(f,b); Palette[i].B:=b;
      Palette[i].Color:=rgb(Palette[i].R,Palette[i].G,Palette[i].B);
    end;
    Palette[0].Color:=clWhite;
    close(f);
end;
//=====================================================
procedure LoadImage(Filename1, Filename2:string;index:longint);
var f:file of byte;b:byte;
    fL:file of longint;L1,L2:longint;
    NBytes,i:longint;
begin
    assign(FL, Filename2);reset(fl);
    seek(fl, index);
    read(fl,L1);read(fl,L2);
    close(fl);
    NBytes:=L2-L1+1;
    assign(F, Filename1);reset(f);
    seek(f,L1);
    Setlength(WOEImageData[index].Data,NBytes);
    for i:=1 to NBytes do begin
       read(f,b);
       WOEImageData[index].Data[i-1]:=b;
    end;
    WOEImageData[index].N:=NBytes;
    close(f);
end;
//=====================================================
procedure DrawImage(Index:longint;Image:Timage);
var i,j:longint;X,OffsetX,Y:integer;Col:byte;
begin
   i:=0;X:=0;Y:=0;OffsetX:=0;
   repeat
      OffsetX:=10-(192-WOEImageData[index].Data[i]);inc(i);
      for j:=1 to WOEImageData[index].Data[i] do begin
          inc(i);
          Col:=WOEImageData[index].Data[i];
          if Y mod 2=0 then begin
              Image.Canvas.Pixels[Image.Width div 2 + (X+OffsetX),Image.height div 2 + (24+Y div 2)-24]:=Palette[col].Color;
          end;
          if Y mod 2=1 then begin
              Image.Canvas.Pixels[Image.Width div 2 + (X+OffsetX),Image.height div 2 + 24-Y div 2-24]:=Palette[col].Color;
          end;
          inc(X);
       end;
       inc(i);
       inc(y);
       x:=0;
   until i>=WOEImageData[index].N-1;
end;
//=====================================================



Нашел строки, недостающие в woe.exe
Строки из n_setup.drv

PICKED UP PLASMA UNIT
PICKED UP BOX OF ROCKETS
PICKED UP BOX OF GUIDED ROCKETS
PICKED UP ENERGY PACK
PICKED UP KEY
PICKED UP BOOSTER PACK
PICKED UP MEDI-PACK
PICKED UP ROBO-DOC
PICKED UP SECURITY CARD - RED LEVEL
PICKED UP SECURITY CARD - GREEN LEVEL
PICKED UP SECURITY CARD - BLUE LEVEL
PICKED UP SECURITY CARD - GOLD LEVEL
PICKED UP ALIEN ARTIFACT
PICKED UP DAMAGED TRANSFORMER
PICKED UP LIFT CONTROL MODULE
PICKED UP TELE-TRACKING UNIT
PICKED UP EMPTY TOOLBOX
PICKED UP FIRE EXTINGUISHER
PICKED UP CLIP BOARD
PICKED UP LASER CUTTER
PICKED UP SEISMIC PACK
PICKED UP PROXIMITY MINE - INACTIVE
PICKED UP ECM SYSTEMS
PICKED UP MULTI LAUNCHER
ACTIVE MULTI LAUNCHER
EXPENDED MULTI LAUNCHER
ACTIVE PROXIMITY MINE
EXPLODING MINE
PICKED UP ALIEN KEY
PICKED UP INFORMATION DISC
PICKED UP CONTROL ROD - CODE YELLOW
PICKED UP CONTROL ROD - CODE WHITE
PICKED UP CONTROL ROD - CODE BLUE
PICKED UP CONTROL ROD - CODE RED
PICKED UP CONTROL ROD - CODE CYAN
PICKED UP CONTROL ROD - CODE GREEN

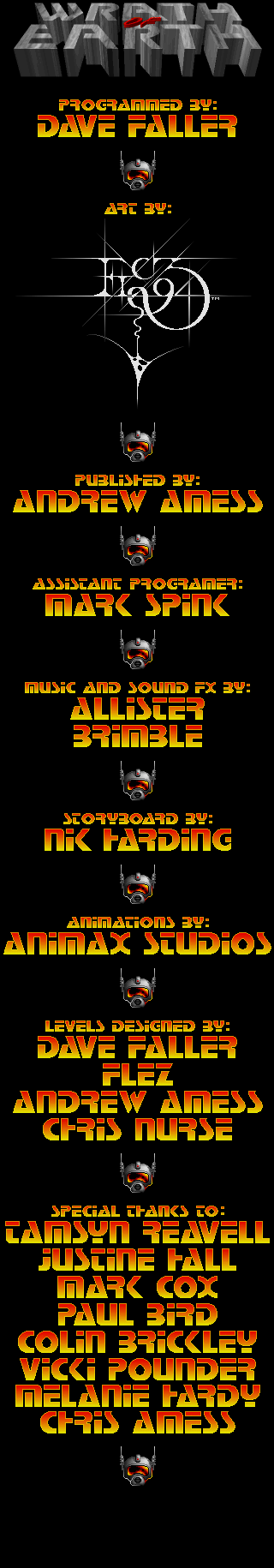

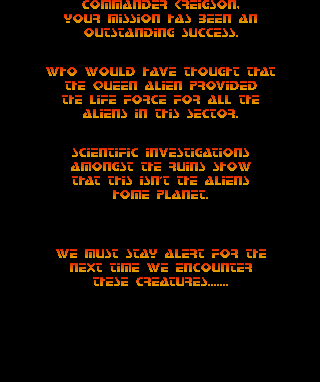

Прочитал титры. Прилагаю.
credits.bin

endgame.bin

размер родной, палитра родная, можно править.

Нужно решить, имена делать русскими буквами или английскими. Тогда для русских букв нужно придумать дизайн. И еще хочу спросить. Я этот футуристический шрифт для Wrath of Earth уже несколько раз встречал, причем даже не в играх. Хотелось бы знать каково имя этого шрифта. И коммерческий он или нет? Если коммерческий, то это как прикажете понимать, разработчики взяли тогда коммерческий шрифт для игры?

Формат предельно простой
[X_POS] - 2Bt
[X_WIDTH] - 2Bt
[PIXELS] - 1Bt x WIDTH
...
[X_POS] - 2Bt
[X_WIDTH] - 2Bt
[PIXELS] - 1Bt x WIDTH
...
FFFF – пустые строки
FFFF – пустые строки
FEFE – пустые строки



Естественно русскими. С дизайном, думаю, особых проблем не возникнет у опытного художника.

Кинь клич на форуме или в дневничке. Должны помочь. У нас специалистов по этому делу на форуме много, и они уже помогали другим людям в подобных случаях.



Сегодня подвожу итоги двухмесячного разбора ресурсов. Пока остаются две проблемы «недопонимания» со следующими файлами (важными для перевода):
1. Ролик катастрофы посадочной капсулы – А9.
2. Буквы Wrath of Earth (не в титрах, а в меню)

Насчет роликов я не понял, как смотреть этот формат. Подобие изображения хотя бы опорного кадра видно только на ролике А9 и А8. Пока из формата понимаю только, что в роликах важна ширина около 80 пикселов, и применена какая-то маркировка тройкой байтов 00 00 FE. Остальные ролики просто неразборчивы при прямом просмотре растров.

Насчет логотипа Wrath of Earth, я думаю, что он лежит не отдельно, а вместе с рамкой меню, выбором персонажа и выбором сложности. Всего три файла. Но я эту версию проверю путем порчи байтов. Формат графики файла WC смутно напоминает PCX-сжатие. Не «разобраны» еще файлы b0, b1, b2 – за что они отвечают, нужно будет выяснить.

Почему-то в угаре разбора карт, устранения бага на карте 7-го уровня и с началом перевода я выпустил из виду эти две последние проблемы, а они принципиальны для перевода.



Файлы:
M1 - картинка человека в серебристом скафандре на синем фоне, видна справа при выборе сложности игры;
WC - два скафандра, видны слева и справа при выборе пола персонажа;

WO - логотип, наверное и рамки пунктов меню там же.

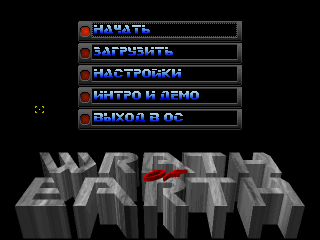

Т.е. WO это вот эта картинка (без синего текста).

Тогда логотип от нее может браться для других случаев: выбор персонажа и выбор сложности (скорее всего так).

---------- Сообщение добавлено в 16:10 ---------- Предыдущее сообщение размещено в 14:27 ----------

Да, в файле WO лежит лого WRATH of EARTH. Строчки идут в развертке через 4. Команда окончания строки - 00 FFh. Цвета - 1 байт/пиксел. Это уже третий формат сжатой графики в игре. Изображение также лежит на боку, как другие растры в игре. Этот формат не совсем идентичен тому, что есть в 999. Я попытаюсь раскусить его.

И у нас тогда останется формат ролика А9. Кто-нибудь пытался анализировать этот формат. Почему-то изображение там вылазит на ширине 81. Часто идут маркеры 00 00 FE.
