FAQ в помощь строителю "ретрокомпьютера"

Буква E - Coppermine.
Буква B - 133МГц шина.

--- добавлено 19 окт 2016, предыдущее сообщение размещено: 19 окт 2016 ---

Это какой чип с поддержкой AGP 4x дохнет от AGP 2x карт?

--- добавлено 19 окт 2016 ---

Вероятнее всего есть модификации с четыремя слотами.

Если просто и без подробностей, то там будут использоваться чипы с большего объёма и соответственно с другой организации памяти, что старый i440BX просто не понимает. Ситуация в стиле той, что была с Socket7 системами, которые начиная где-то с PC-100 планок видели то половину объёма планки, то четверть.

Планку использовать можно, но использоваться будет только половина её объёма.

Сам понятия не имею. Различил после покупки только по параметру "мылит/не мылит". Набрёл со второго раза, обычный кабель, среди обычных по обычной стоимости.
Слишком длинные лучше не брать.



i845.

--- добавлено 19 окт 2016, предыдущее сообщение размещено: 19 окт 2016 ---

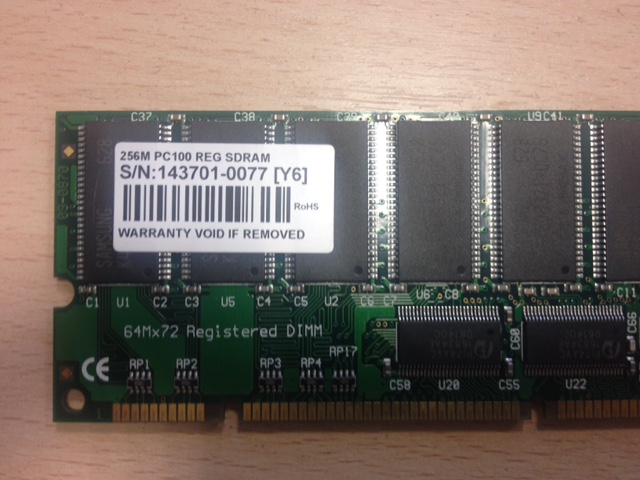

Давайте объясню, почему даже 16-чиповые двухсторонние планки не подойдут, если они однобанковые.
Итак, у однобанковых шина 64 бита. Это значит, что каждый чип из 16 имеет шину в 4 бита. Теперь вычисляем адресное пространство: 256 мегабайт=2048 мегабит, делим на 16 чипов, и ещё раз делим на 4 бита. Получаем 32M.
Организация каждого чипа 32M*4 бита. Такую организацию 440BX не понимает.

У двухбанковых: суммарная шина получается 128 бит. Это значит, что каждый чип из 16 имеет шину в 8 бит. Теперь вычисляем адресное пространство: 256 мегабайт=2048 мегабит, делим на 16 чипов, и ещё раз делим на 8 бит. Получаем 16M.
Организация каждого чипа 16M*8 бита. Такую организацию 440BX понимает.



не получается.

Читать внимательно



Единственное - при расчёте организации чипов памяти смотрится всё же не число банков, а число рангов.
И да, i440bx всё, что выше 16М - понять не может. Увы.
Впрочем, вспоминая радостные поиски DDR для некоторых серверов (обязательны ECC, x4 и 1 ранг)...

Порылся в старых статьях, которые в своё время сохранил... I440bx заодно ещё и x4 чипы не понимает принципиально. То же самое написано и про i815, кстати.



@Bato-San, хорошо, не банк, а ранг. В POST они по-моему как "row" обозначаются.

--- добавлено 19 окт 2016, предыдущее сообщение размещено: 19 окт 2016 ---

http://www.nix.ru/computer_hardware_news/hardware_news_viewer.html?id=188170

--- добавлено 19 окт 2016 ---

Странно. Можно цитату?

--- добавлено 19 окт 2016 ---

Что вспомнил: на i815 память могла работать на 133 МГЦ, только если суммарно в планках было не более 4 рангов. При 5-6 рангах - только 100 МГц.



Был неправ я, думал, что с i865 проблема пошла.
Согласен, ориентироваться только на режимы некорректно.



Нде. Действительно же лажу сохранил. И хранил все эти годы...
Полез на сайт Интела, даташит на чипсет читать. Нашёл только ограничение на плотность упаковки (64М и выше не поддерживаются), ну и классическое "6 рангов для PC100, 4 ранга для PC133".



@BrainRipper, 128 не получается. Формула неправильная.

Примерно то же самое, что пытаться ассоциировать двухсторонние планки с двухбанковыми.



@Bato-San, два ранга по 64 бита сколько в сумме дадут?



@BrainRipper, разрядность будет 64 бита. Никакой суммы аппаратно нет. Вообще твои формулы рассчёта - "сферический конь в вакууме".



@Bato-San, я ссылку для кого давал? http://www.old-games.ru/forum/threa...u-retrokompjutera.13911/page-202#post-1345057



@BrainRipper, блин. не, ну я понимаю твою логику: 2 банка - 128 бит. 3 банка - 192 бита... 8 банков * 64=512 бит

ссылку я тебе дал. ты не читал даже.

А твоя ссылка - это только малая часть и то ты не понял сути.



P.S. прекрасно работает на 133.



@Bato-San, действительно, суммировать некорректно. Хорошо, тогда сформулирую по другому:
У двухбанковых (двухранговых): в каждом ранге половина чипов и половина от общей памяти модуля. Шина каждого ранга 64 бит, значит, каждый чип из 8 имеет шину в 8 бит. Теперь вычисляем адресное пространство: Объём ранга 128 мегабайт=1024 мегабит, делим на 8 чипов, и ещё раз делим на 8 бит. Получаем 16M.
Организация каждого чипа 16M*8 бита. Такую организацию 440BX понимает.



нет. это как раз не значит. Это значит, что ты должен посмотреть маркировку чипа каждого. И из неё узнать его реальные параметры (есть таблицы же).

А не придумывать некие несусветные универсальные формулы )



совершенно верно, так как бывает и половинчетые решение у производителя. Другой вопрос зачем это надо и почему , как оно работает потом.
Народ еще забывает, что в памяти есть свой eeprom.

--- добавлено 19 окт 2016, предыдущее сообщение размещено: 19 окт 2016 ---

Читая тему, поймал себя, что читать тебя очень сложно. Так как похоже у тебя нет понимания как все устроенно.
Что ты пишишь, что на что множешь - начинаешь чувствовать себя преподавателем.
Есть стандартное понятие как DIMM Organization и SDRAM Organization от которой все отталкиваются. Да же таблицы со всеми возможными значениями есть.



@tuliss, сколько не видел модулей PC-133 - ни один производитель на один и тот же модуль не ставил разные чипы.



1) я не говорил про разные чипы
2) это ты китайцам в подвали скажи



Я намеренно не стал пояснять детали. Как видно, тут уже ответили и даже накидали ссылок. Далее работа самостоятельная: вы либо их читаете и понимаете, что такое банки, ранки и денсити, либо просто миритесь с результатом.

Хороший кабель - толстый. В нём цельные медные жилы и нормальное зануление сигнала + феритовые кольца внутри. Он не может быть длиннее, по-моему, 15 метров.

Во-первых, модель монитора в студию. Во-вторых, я уже сказал, что с обычной карты с vga запросто можно вывести на него сигнал. Нужно знать, как его разделить/преобразовать исходя из того, какой сигнал принимает монитор. Скорее всего, это монитор с RGB-разъёмами. Там нет потери цвета, т.к. нет конвертации на выводе из карты (если речь о картах с такими же разъёмами).



Именно так, монитор с RGB-разъёмами. Модель к сожалению не могу сказать, так как, он упакован и убран очень глубоко и нет смысла его пока доставать. Если и буду его как то в дальнейшем использовать, то подключать буду RGB-RGB, на VGA паять кабели, на мой взгляд, нет смысла.
Единственно, если карту с дополнительной планкой с разъемами RGB не удастся достать, в виду её редкости и дороговизны.
