FAQ в помощь строителю "ретрокомпьютера"

http://www.feeling-tech.com.tw/km-master/ezcatfiles/cust/img/img/26/fs211f_lfv07.pdf
Вот даташит на управляющий чип/датчик вентилятора.
FG там никак не подразумевает возможности управления. Это по сути выход с датчика Холла.

--- добавлено 6 мар 2018, предыдущее сообщение размещено: 6 мар 2018 ---

"FG signal, an open collector, provides a square waveform output for the detection of the motor speed."



А современным БП можно запитать старую материнку? (черный - новый, белый - старый)
4pin отстегивается, но вот смущает отсутствие одного пина в 20pin вилке.

фото



Можно.
Этот контакт для -5 В, которые нужны только нескольким ISA платам.
Единственное - если материнская плата сильно старая, то есть основное питание идёт от +5 В, убедиться что у БП хватит мощности на этой линии.



Информационный =/= управляющий.



@Колючий, @Teron Lifeslayer, вы не так поняли - это относилось к

Для тех кому интересно - здесь достаточно подробно описано, как именно работает регулировка скорости вращение кулера в различных вариантах реализации.



Кому лень читать ссылку @Bato-San: ШИМ-управление трехпроводным вентилятором производится через линию земли (подключаем-отключаем землю), а линия датчика оборотов так и остается только "информационной".



Такой вариант предполагает, что земля вентилятора не связана с землёй БП. Т.е., если не подключить данный разъём, то вентилятор работать не будет совсем.
Использовать такой метод в стандартных БП не станет ни один вменяемый инженер.
О моноблоках и ноутах не сужу, там своя атмосфера...
Про регулировку... ХЗ. Но, думаю, что земля на данном разъёме у 99.9% материнок напрямую связана с основным земляным полигоном платы.



Я тут обнаружил, что моя Asus V7700 Pro/64mb на самом деле V7700 GTS 32mb с чужой наклейкой
Вот это поворот.

Впрочем, я даже рад. У меня как раз именно такая и была в те времена. Но всё же забавно.

P.S. вообще, довольно странно. Все наклейки сзади тоже сигнализируют о том что это Pro и 64mb. На самом текстолите написано, что это V7700 32mb (TVR) Rev 1.01. А до загрузки биоса сверху написано что это Geforce 2 Pro 32mb ram. Видимо, это рефарбишед мутант, который потом перепродали под видом более дорогой видеокарты. В гугл кеше на амазоне/ибее до сих пор можно найти следы этих видеокарт. Еще нашел тему на одном форуме, где у человека на эту видеокарту не вставали родные драйвера от ASUS V7700 series.



@Duke Nukem, ну ты бы фотки то с обеих сторон карты выложил на рассмотрение народное. Может люд чего умное и посоветует.
Окажется, что у тебя не тот биос прошит к примеру.



картинки



Вот 7700 с точно такими же чипами.
Videocard virtual museum » ASUS V7700 Pro (NVidia GeForce 2 GTS)

Так что у тебя 64Мб.
Наклейка от твоей карты была. Весьма вероятно, что конкретная ревизия GTS от твоей ревизии PRO отличается только другим чипом и прошивкой биоса с другими частотами. Потому тупо на старые печатные платы с уже нанесённой шелкографией клеили наклейки. Сталкивался с таким уже не раз, не только на видеокартах.

--- добавлено 8 мар 2018, предыдущее сообщение размещено: 8 мар 2018 ---

Ну и кроме наклейки на передней стороне остались ведь 2 наклейки на задней, где точно такая же модель указана.



Так до загрузки биоса пишется 32mb, в dxdiag пишет 31.5mb, в riva tuner 32mb, во всех играх 32мб определяется. Прошили её что-ли не тем биосом или как?

Драйвер поставил Detonator 2003 года.



Надо достать бивис от асуса на 64 метра, сделать дамп имеющегося и сравнить размер. Если совпадает, рискнуть перепрошить. Не проснётся - зашить обратно старый бивис с помощью какой-нибудь PCI карточки.



8 микросхем емкостью 32Мбита, о каких 64 мегабайтах идет речь?



@legule, есть даташит на эту память? Показывайте. А если нет, то смотрим старые обзоры или хотя бы здесь: nVIDIA geForce2 GTS PRO
Когда есть 8 таких микрух, то должно быть 64 Мб.



может это бракованный экземпляр или восстановленный из донора, в котором эти 4 банки отключены?

Меня смущает надпись (TVR). Этот индекс ставится на варианты с тв выводами, помимо VGA. А у моей карты только вга и есть.

Вот здесь до сих пор есть сток этих карт Refurbished: ASUS AGP-V7700/32M (TVR) REV 1.01 AGP VIDEO CARD, V7700/PURE/32M/U - Newegg.com



Конкретно по этой Ascend памяти мало информации и крайне вероятно, что маркировка нарисована от балды.

И вообще о чем спор то? На текстолите белыми буквами указан объем памяти, а наклейки также могут быть левыми, особенно с учетом их хлипкости.

Это идентификатор PCB.

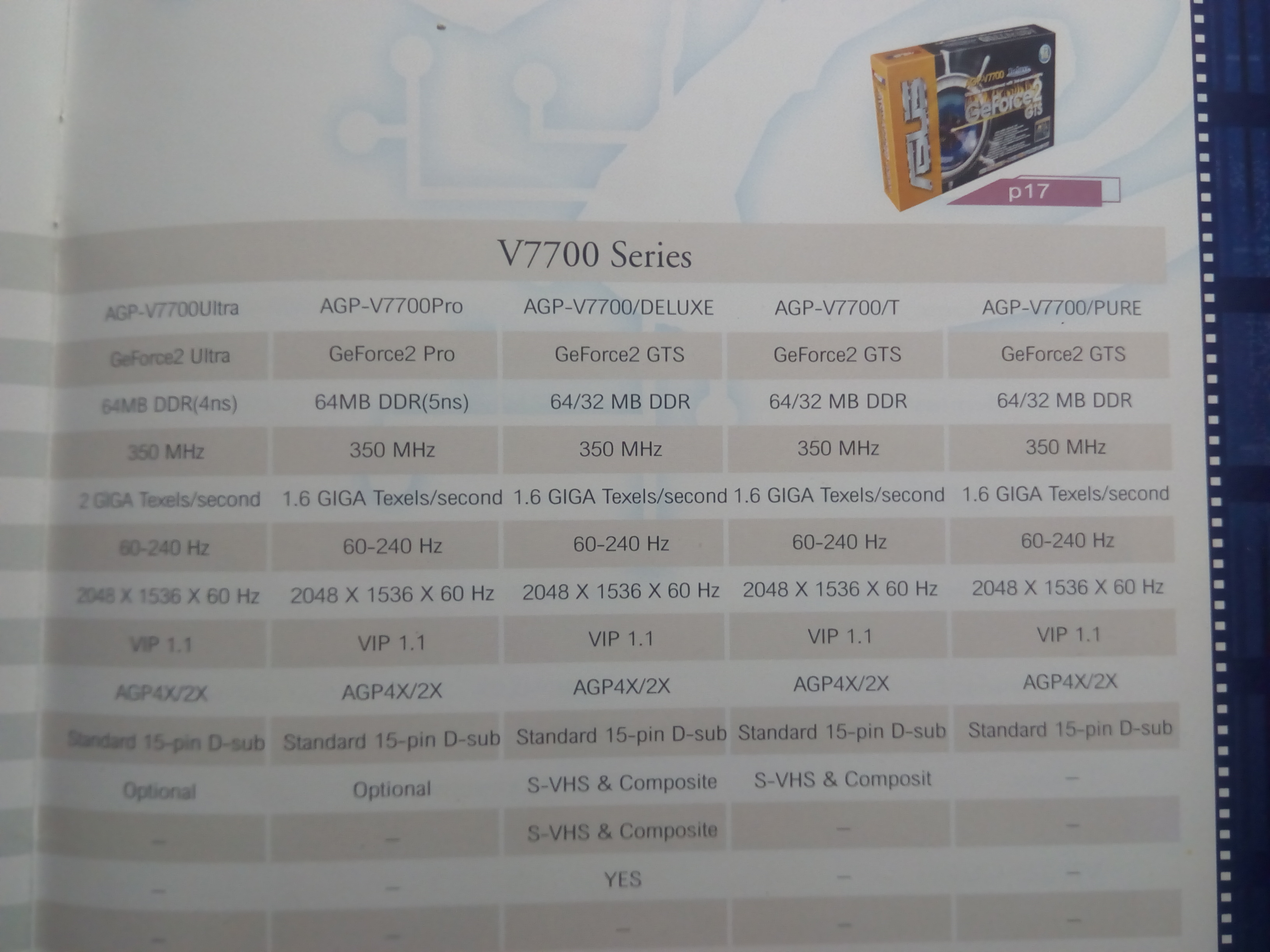

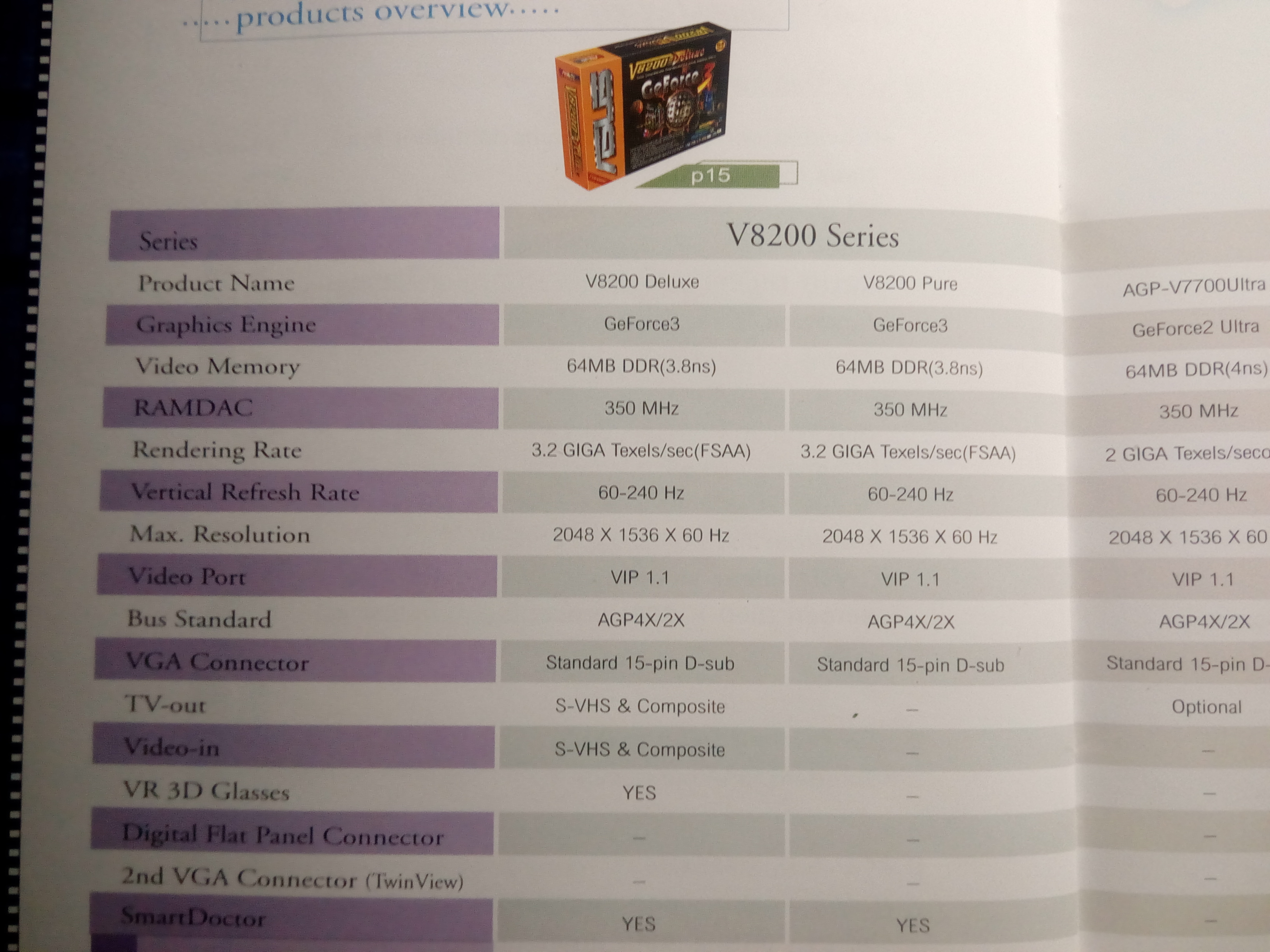

вот, нашёл когда то давным-давно присланную мне Азусом информацию на тогда ещё свежие видеокарты:



Сфоткан разворот, так что бы было понятно, о каких параметрах речь в таблице. Чётко видно на какие карты не ставился или ставился опционально тв-выход. А так же какие из них могли нести только 32Мб памяти. Кроме того указаны тайминги этой самой памяти.



Когда есть 8 32 Мбитных микрух - памяти 32 мегабайта.
Память ascend ad432m3224vla-5 - ID HW - Identify your hardware , хотя может IDhw пишет бред, и маркировка расшифровывается иначе.
что есть эта видеокарта - Asus v7700 Gts 32 MB, 8 микросхем по 32 Мбита - ASUS AGP-V7700 на базе NVIDIA GeForce2 GTS .



Videocard virtual museum » ASUS V7700 Pro (NVidia GeForce 2 GTS)
Тут 4 таких же чипа. Тобишь, должно быть 16Мб?
Даташита на чипы я не нашёл, но по твоему линку расшифровка маркировки явно косячная.
