FAQ в помощь строителю "ретрокомпьютера"

Тема в разделе "Hard & Soft", создана пользователем дядя Лёша, 8 май 2006.

  1. BrainRipper

    BrainRipper

    Регистрация:
    1 ноя 2009
    Сообщения:
    9.283
    Распиновку смотрите в руководстве, возможно 10й контакт ни к чему не подсоединён.

  2. cyberx85

    cyberx85

    Регистрация:
    8 мар 2012
    Сообщения:
    118
    В руководстве ничего на эту тему нет. Но точно помню, что на платах PI точно такой же 10 контактный разъем идет. А вот на всех USB 2.0 планках в колодке нет даже отверстия под десятый контакт. Видимо это сделано неслучайно, чтобы по ошибке не вставили новую колодку в старую плату. Надо будет искать. А может кто-то уже и в курсе, в чем отличие?

  3. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    6.512
    Отличие в отсутствии пустого контакта. Копай распиновку. Там всегда что-то в духе +5V, D-, D+, Grnd, dummy.

  4. Bato-San Чеширский волк-киборг

    Bato-San

    Регистрация:
    24 июн 2010
    Сообщения:
    14.136
    @cyberx85, распиновку смотри в документации на плате. относительно неё соориентируй разъём выкидыша. поменяй местами контакты в разъёме если надо. и будет тебе счастье.

    Но мультиметр никто не отменял. Флешки жечь не обязательно.

  5. BrainRipper

    BrainRipper

    Регистрация:
    1 ноя 2009
    Сообщения:
    9.283
    Нет, это для того, чтобы колодку не развернули на 180 гр..

    Мультиметром определите, где +5 В, а где земля. С остальным уже проще будет разобраться.

  6. cyberx85

    cyberx85

    Регистрация:
    8 мар 2012
    Сообщения:
    118

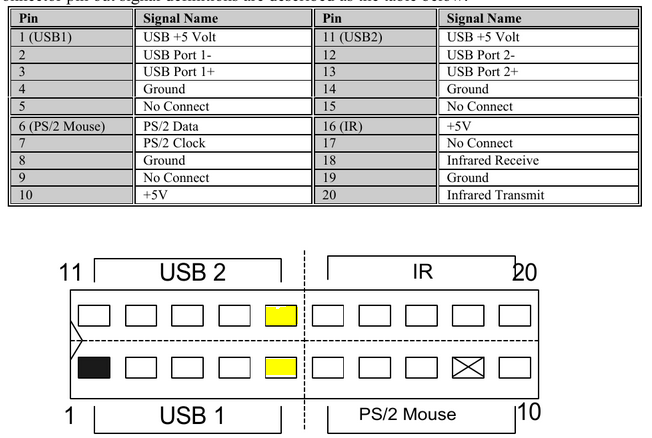

    А вы ведь все правы. 1 и 11 контакты - это 5 Вольт, желтые контакты - это dummy. Действительно на всех платах, начиная с P4, один из dummy контактов убран совсем, чтобы не перепутать полярность. Видимо учли ошибки прошлого:)
    Таким образом можно подключить любую современную планку USB, предварительно проделав разогретым шилом десятое отверстие в пластиковой колодке.
    Знать бы это мне в свое время, когда у меня был комп на базе PI. Хотел тогда на нем задействовать встроенный USB.

  7. Bato-San Чеширский волк-киборг

    Bato-San

    Регистрация:
    24 июн 2010
    Сообщения:
    14.136
    проще и правильнее выпаять или откусить контакт на плате, убрав головоломку раз и навсегда.

    TheMadLynx нравится это.
  8. SiavaRu

    SiavaRu

    Регистрация:
    10 окт 2016
    Сообщения:
    45
    Всем привет!

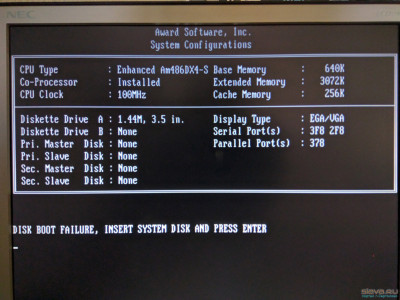

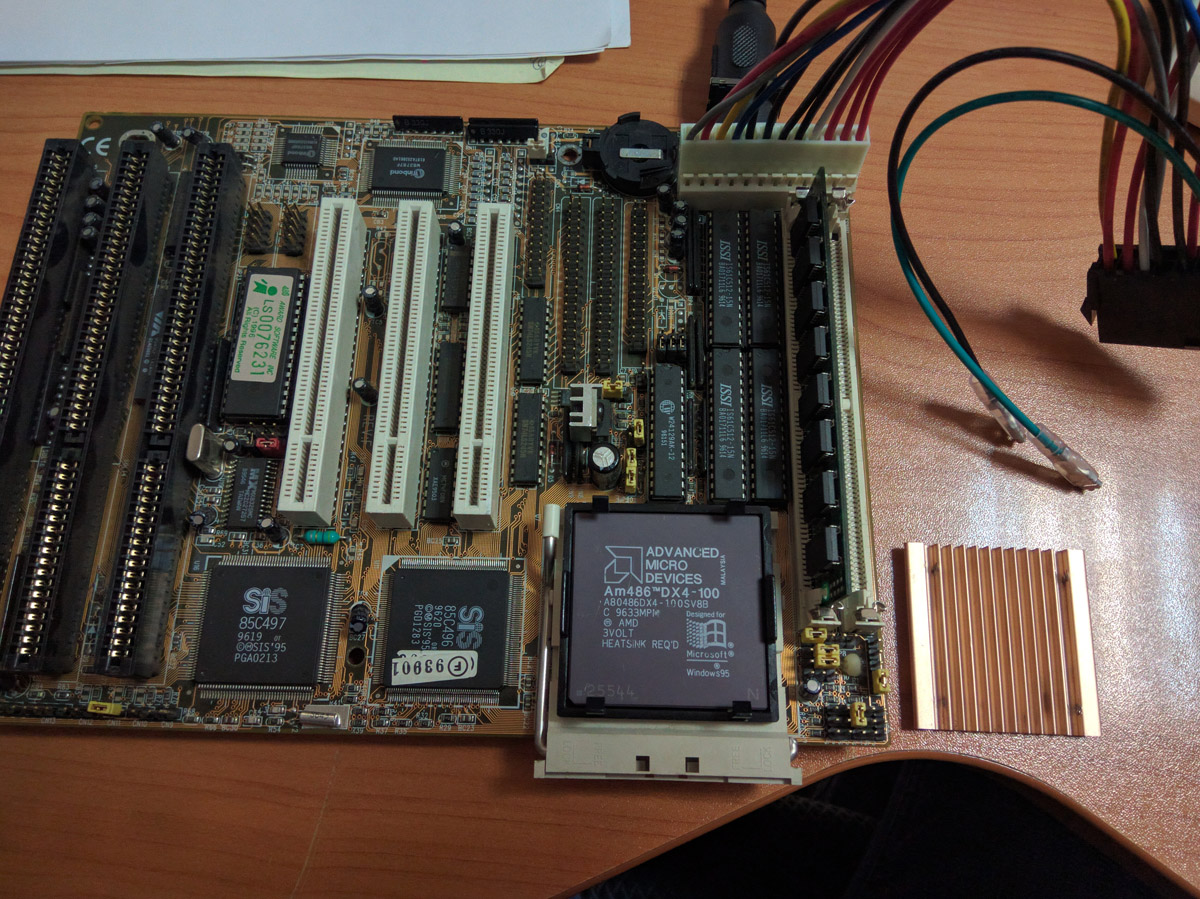

    Попалась в руки материнка с процом и памятью: LS-486e rev:F + AMD 486 DX-4 + односторонняя планка SIMM (8 чипов nn514400j-60), как я понимаю на 8Мб.

    Так как для меня знакомство с железом ПК началось с эры Pentium II и всё, что было раньше наблюдал лишь со стороны или в качестве геймера, то есть глупый вопрос. Заведётся ли с одной планкой SIMM? Подозреваю, что нет.., так как всегда думал, что они работают в паре.

    Нашёл также мануал по джамперам, вроде всё верно настроено.


  9. Bato-San Чеширский волк-киборг

    Bato-San

    Регистрация:
    24 июн 2010
    Сообщения:
    14.136
    @SiavaRu, и почему же она не заведётся, если сказано:
    ftp://retronn.de/docs/chipset/SiS%20496-497.pdf

    SiavaRu нравится это.
  10. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    6.512
    Там 32-х битная шина памяти. Одной 32-х битной 72-х пиновой планки для 386DX-486 достаточно. Важно лишь чтобы она была FPM, а не EDO. EDO переваривать, только первопнёвые чипсеты начали, ЕМНИП.
    По 2 их совали в первопнёвые системы, где уже 64-х битный интерфейс с памятью.
    До них были 8-битные SIMM30/SIPP30, которые в 286-386SX совались парами, а в 386DX-486 - по 4 штуки.
    --- добавлено 18 апр 2018, предыдущее сообщение размещено: 18 апр 2018 ---
    По четвёркам - ОЧЕНЬ важные моменты.
    1. Проверь правильность установки процессора. Его физически можно сунуть в 4-х положениях, там нет ключей!
    2. Очень внимательно проверь все перемычки, ответственные за выбор типа процессора, множителя, частот и напряжений. Автоопределения тогда не было. Как выставишь, так оно и попытается включиться, вероятность чего спалить при пуске наобум реально имеется.

    Goblinit и SiavaRu нравится это.
  11. kiot

    kiot

    Регистрация:
    11 фев 2007
    Сообщения:
    817
    @Колючий, самые последние ревизии чипсетов SIS 497/496 и UMC 8881/8886 умели работать с EDO. Даже где-то список люди составляли, но это всё от лукавого, лучше, действительно, брать FPM и не мучиться.

    Колючий нравится это.
  12. SiavaRu

    SiavaRu

    Регистрация:
    10 окт 2016
    Сообщения:
    45
    Спасибо за советы! Перемычки заранее выставил по мануалу.
    Заметил, что в первом слоте для памяти несколько ножек загнуты. Да и видеокарты PCI на работе нет, поэтому лишь в пятницу попробую запустить. Надеюсь всё же, что не зря заказывал на али переходник для питания и клавы :)
    Сам проц вроде установлен правильно. Поправьте, если неправ.

    Последнее редактирование: 18 апр 2018
  13. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    6.512
    Смотреть надо, чтобы первый контакт слота и камня совпадали.

  14. kiot

    kiot

    Регистрация:
    11 фев 2007
    Сообщения:
    817

    SiavaRu нравится это.
  15. Teron Lifeslayer Malkavian

    Teron Lifeslayer

    Регистрация:
    14 ноя 2004
    Сообщения:
    7.603
    Ну для клавы наверное зря, этого хлама и у нас вроде бы полно.

    EDO вменяемого размера (16мб-32мб) проще найти.

    Последнее редактирование: 18 апр 2018
  16. kiot

    kiot

    Регистрация:
    11 фев 2007
    Сообщения:
    817
    @Teron Lifeslayer, EDO проще, материнские платы для 486 с её поддержкой — нет. Она может даже быть в инструкции официально заявлена как поддерживаемая, а на деле не работать.

  17. psycrow17

    psycrow17

    Регистрация:
    21 июл 2009
    Сообщения:
    28
    Доброго времени суток всем,

    В закромах лежит материнка 5MVP3 (Предположительно Lucky Star или Формоза).
    Никак не могу к ней подключить PS/2 планку.

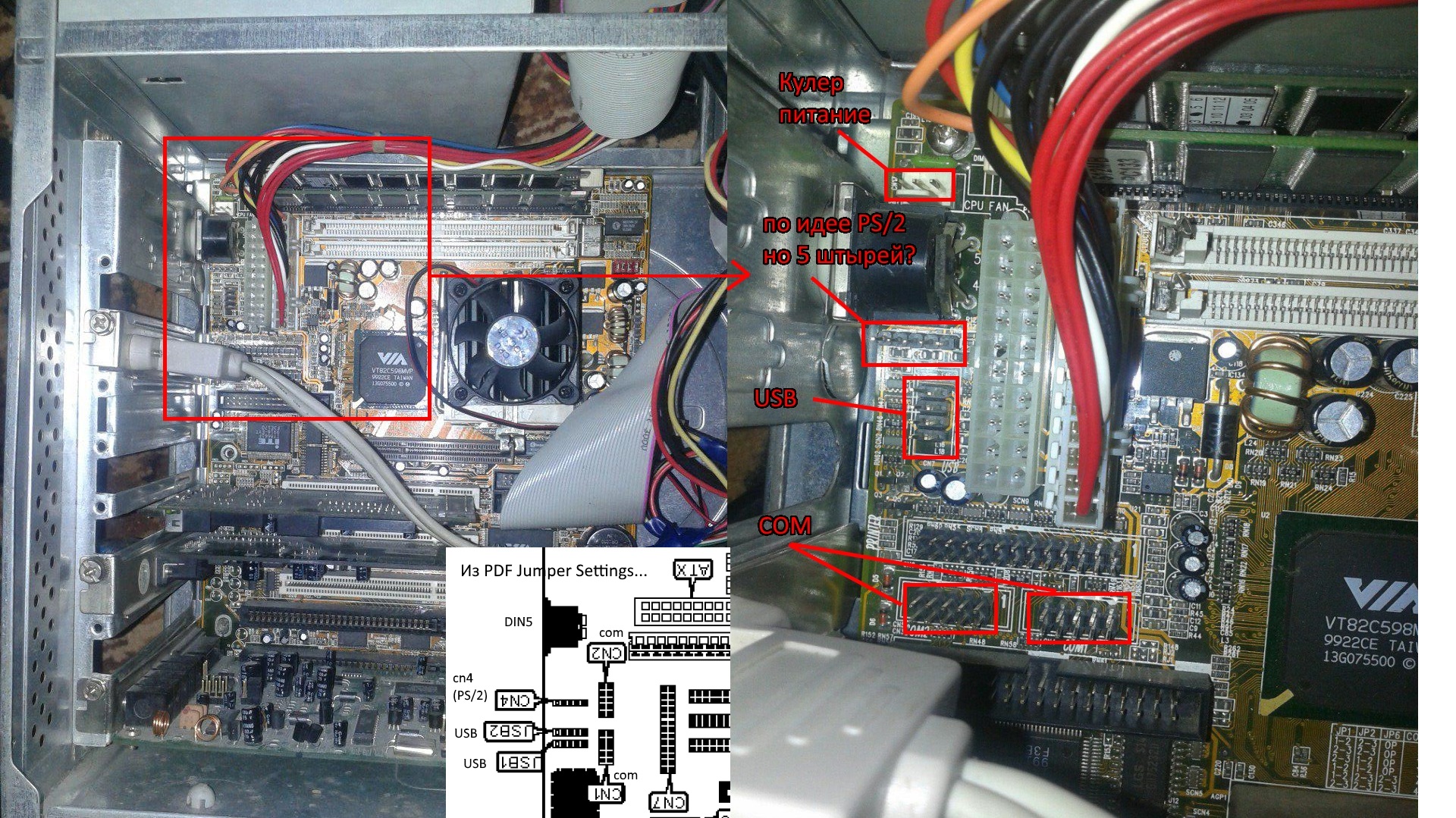

    У планки коннектор на 4 контакта, в том время как предпологаемые контакты PS/2 с пятью(?) Глянул как на других, везде сетуют на 4 контакта :hmmm:

    Метод научного тыка ничего не дал. Звонить искать питание на данным момент нечем.
    Может у кого есть такая плата и сталкивался с этой проблемой?

    Пробовал подкинуть мыши через переходник СOM to PS/2 - безуспешно, как выяснил для работы в такой совместимости нужна очень старая мышь PS/2. Вариант отпал.

    Вспомнил про подключенную планку USB, но машина для 98SE, 2000 и выше я туда ставить не планирую. Вариант тоже отпал.

    Конечно, нет особой проблемы найти аутентичную COM-мышь, но какбы есть в наличии лазерная PS/2 которая по-новей и понадёжней.

    Нашёл к ней 2-3 мануала, но по всем видимости у меня какая-то особая ревизия:
    5MVP3.rar

    В планет фото вот. Тут более наглядна проблема
    с текстом.jpg

    Этоже фото без надписей:
    без текста.jpg


    Вложения:

  18. TheMadLynx

    TheMadLynx

    Хелпер

    Регистрация:
    9 июн 2015
    Сообщения:
    6.770

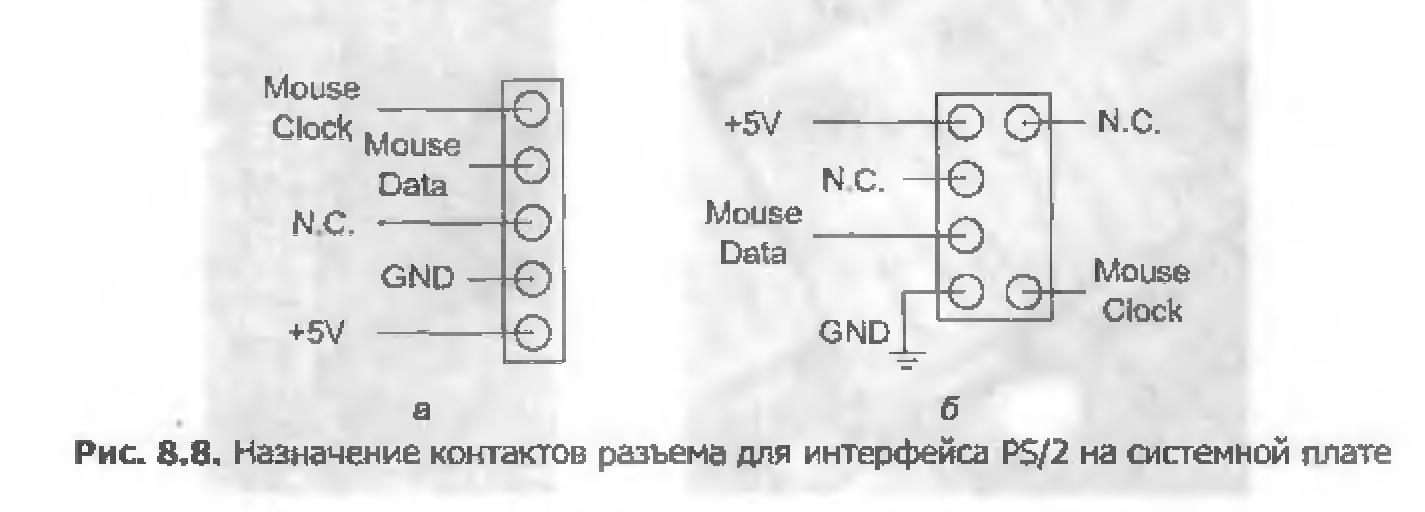

    @psycrow17, обычно используется какой-то из двух вариантов распиновки контактов в ряд:
    1)

    2)

    Скорее всего, у вас первый вариант (6-й контакт не используется, как и второй). Без проверки мультиметром или, хотя бы, анализа глазами, куда идут дорожки от соответствующих пинов, проверять не рекомендую -- велика вероятность что-нибудь сжечь (особенно, если начнете проверять со второго варианта).

    Последнее редактирование: 19 апр 2018
    svk77 нравится это.
  19. Teron Lifeslayer Malkavian

    Teron Lifeslayer

    Регистрация:
    14 ноя 2004
    Сообщения:
    7.603
    Я вижу обычный пятипиновый (4 пина + 1 пустышка) PS/2. На плате наверняка есть единица около первого пина.

    Последнее редактирование: 19 апр 2018
  20. SiavaRu

    SiavaRu

    Регистрация:
    10 окт 2016
    Сообщения:
    45
    Мамка завелась! :)

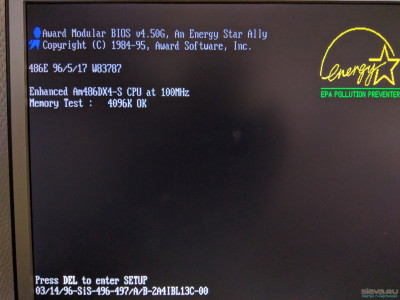

    Хотя всего 4Мб оперативки... думал будет 8.



    Bato-San нравится это.
