FAQ в помощь строителю "ретрокомпьютера"

ОС для проверки не менялась?



@Teron Lifeslayer, менялась - 98, xp. В xp карта до установки драйвера, если верно помню, давала картинку явно больше 16-ти цветов. Но, после установки, - загрузка в черный экран. Думаю все же попробовать заменить твердотельник рядом с чипом (желтый), на картинке - слева от чипа - он у меня с небольшой "волной" на поверхности. Хоть какой-то - но шанс.
http://yjfy.com/images/oldhard/video/geforce_256.jpg



Фотограф... кто же поверх деталей watermark лепит ?



Момент с БП.
На тестовом стенде не заработала проверяемая GF4 Ti 4200 8x. И вроде бы фиг с ним, но не заработала она странно. Явно включается в текстовый 720х400, мигает символ нижнего подчёркивания, система дальше не грузится. Выглядит всё подозрительно. На этой материнке карты из этого поколения ранее работали, включая другую GF4 Ti 4200 8x, но мало ли какие причуды бывают, благо и чипсет VIA. Но вот дёрнуло меня глянуть напряжения... +12В = +11.9В, обычно... +5В = +4.5В... Э... Сколько там по стандарту? +-5%?
При этом БП раньше вытягивал вплоть до GF6600GT и GF FX5900.
Результат вскрытия, все конденсаторы внешне целые. Не удовлетворился, повыпаивал всё, что стоит на выходе, особенно по линии +5В. Всё целое, везде ESR от 0.12 Ом на 220мкФ, до 0.01Ом на 1000мкФ. Проблема была всего в одном конденсаторе по линии +5В, который вместо 1000мкФ имел уже 340мкФ при ЭПС >1.5Ом. Внешне целый, такие же по другим линиям - в идеальном состоянии. Заменил.

+5В с GF4 из +4.5В подросла в +4.8В, карта завелась.

Когда спаивал, чуть не устроил себе гадость. Парочка 220мкФ, на текстолите указано, где минус конденсатора. Припаял, что-то не нравится мне. Присмотрелся - плюсы конденсаторов идут на землю. Впаяны в соответствии с маркировкой на текстолите... Перепаял, мало ли чего там на шелкографии. Собирать, опять не даёт мне покоя... Проследил дорожки - так и есть. Это конденсаторы между -5В и -12В и землёй... Правильная шелкография, а я себе чуть не устроил фейерверк.



Так, небольшая история, как я чуть не отломал ноутбуку PCMCIA разъём.

Нашёл USB контроллер в формате PCMCIA Type II. Погуглил поверхностно. Вроде бы оно вполне совместимо с ноутом IBM ThinkPad 560E. У него PCMCIA Type II. При внимательном внешнем осмотре контроллер один-в-один с имеющимися сетевушками и модемом. Ну есть какая-то металлическая полоска на контроллере, но она ничего не касается, за габариты не выступает, хз, толи для красоты, толи часть конструкции карты.

На Win95 OSR2.0 поставил обновление до 2.1, для поддержки USB, включил PCMCIA контроллер, закинул на ноут драйвер. Всё готово.

Выключаем ноут, суём контроллер. Туго. О_о... Но вроде влез, хотя защёлка не сработала. Очень странно... Новых устройств не видно, напряжение на USB разъёмах нету. Выключаю ноут, ставлю сетевушку для сравнения. Становится очевидно, что контроллер не стал до конца, попробовал поджать (хорошо хоть не сильно) - тоже нет.

Вытягиваю контроллер и становится понятно, что внешний осмотр был не очень внимательным. У карт разные ключи.

Модемы и сетевушки - нижний вариант, контроллер - верхний.

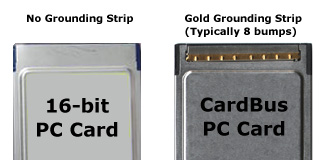

Нашёл так же, что это за пластинка...


Собственно, хорошо, что не стал жать сильнее. Type II бывают сильно разные и между собой не совместимые. Ноут понимает только 16-и битные 5В карты, контроллер выполнен в виде 32-х битной 3.3В карты, именно для их различия и нужен ключ. CardBus же не просто маркетологическая приписка, а обозначение новой шины, по сути PCI в чистом виде с частотой 33МГц. Пластинка на разъёме как раз и нужна для экранирования от шумов на возросшей частоте.

Обо всём этом на педивики в статье о PCMCIA написано весьма размыто, сделать неправильный вывод легко.

Результат - немного попортил ключ в разъёме ноута, хотя карты ставятся нормально.



Что-то не соображу, поэтому нужна помощь.
Ситуация: чистил свой комп: Epox P55-BT/P-100/32Mb EDO/S3 Virdge DX/Creative Sound Blaster 16 Vibra/БП стандарта AT 200W/Кулер на ЦПУ от Cooler Master, цепляется через molex. Всё отсоединил, почистил, поаккуратнее перекомпоновал провода, включаю - комп не включается, а БП издаёт такой звук типа "пшик". Всё вытащил, проверил все контакты, заменил проц на 166 - всё то же самое. Any ideas?

PS. Если мне не изменяет память, такое с этим компом уже было. Всё разобрал тогда, проверил контакты, собрал, заработало



@mr3dx, а БП-то разбирал?



@spitefultomato, нет



@mr3dx, для начала пройтись тестером по всем выходным напряжениям. БП надо вскрыть, и, если там нет явно вздувшихся кондёров, то надо хотя бы постараться понять, откуда именно идёт пшик. Подозрение на высохший электролит.



Вроде всё заработало, тьфу-тьфу-тьфу. Там ещё у меня кулер на ЦПУ типа molex папа и мама, т.е. Забирая один molex на питание, кулер сразу же предоставляет другой. Вот сейчас запитав кулер, я ещё запитал CD-ROM с него, на всякий случай. Стоит упомянуть, что до очистки все molex'ы были заняты, включая этот от кулера, а тут я, по-моему, когда включал после чистки, CD-ROM не питал и этот molex от кулера простаивал.

--- добавлено 14 июн 2018, предыдущее сообщение размещено: 14 июн 2018 ---

Тут заметил, что Pentium 100 определяется как 110, точная строка Pentium-S 110MHz. Не помню, чтобы так было. Хотя может мама так его определяет. Джампер вроде корректно стоит на AMD/Intel 100.



Поставил всю начинку на место и частоты процессора снова стали 100МГц. Странно. Но да ладно.

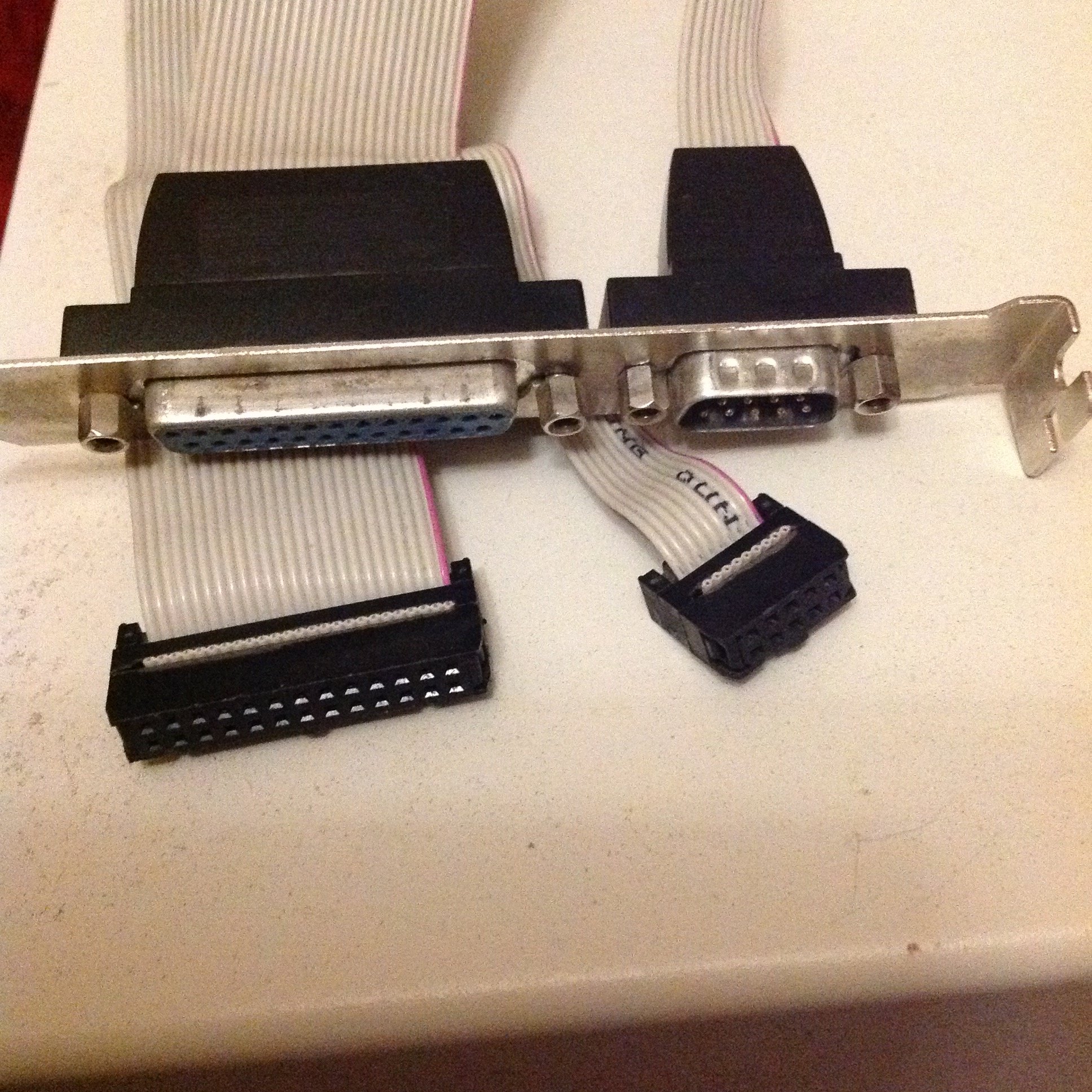

У меня другой есть вопрос. Понимаю, что он больше из разряда ну почитай внимательно мануал и сделай, но всё-таки. Весь день сегодня бьюсь с такой проблемой: вытащил коннекторы COM1/LPT и не запомнил как они стояли, теперь винда постоянно пишет что мышь не подсоединена. Вроде бы и так и так пробовал, но бесполезно. Настройки Бивиса сбрасывал. Может кто знает как их поставить чтобы заработали, а то до смешного, вариантов, вроде, немного, но ни винда, ни ДОС с драйвером мышки саму мышь не видят До этого точно работало

Мануал



Боюсь, тут мать умирает или бп. Слишком много проблем.



В общем, причина оказалась весьма странной. Мы потом с другом обсудили это и он тоже пришёл к выводу, что это как-то странно. В общем, такая ситуация. Как я уже говорил ранее, ЦПУ Кулер там в виде питания от молекса и на нём два разъёма, т.е. Забирая один молекс он тут же предоставляет разъём. И когда я включал то этот предоставленный разъём я не использовал, он обычно у меня идёт на Cd-Rom, но как только я вставил штекер молекса в Cd-Rom, всё заработало. Пробовал и Pentium 100, 133, 166, 166MMX - все заработали. Ах да, ещё разобрал БП и почистил его от пыли.
А касательно Com - портов я разобрался, ключом на низ материнки и на второй Com и всё работает.

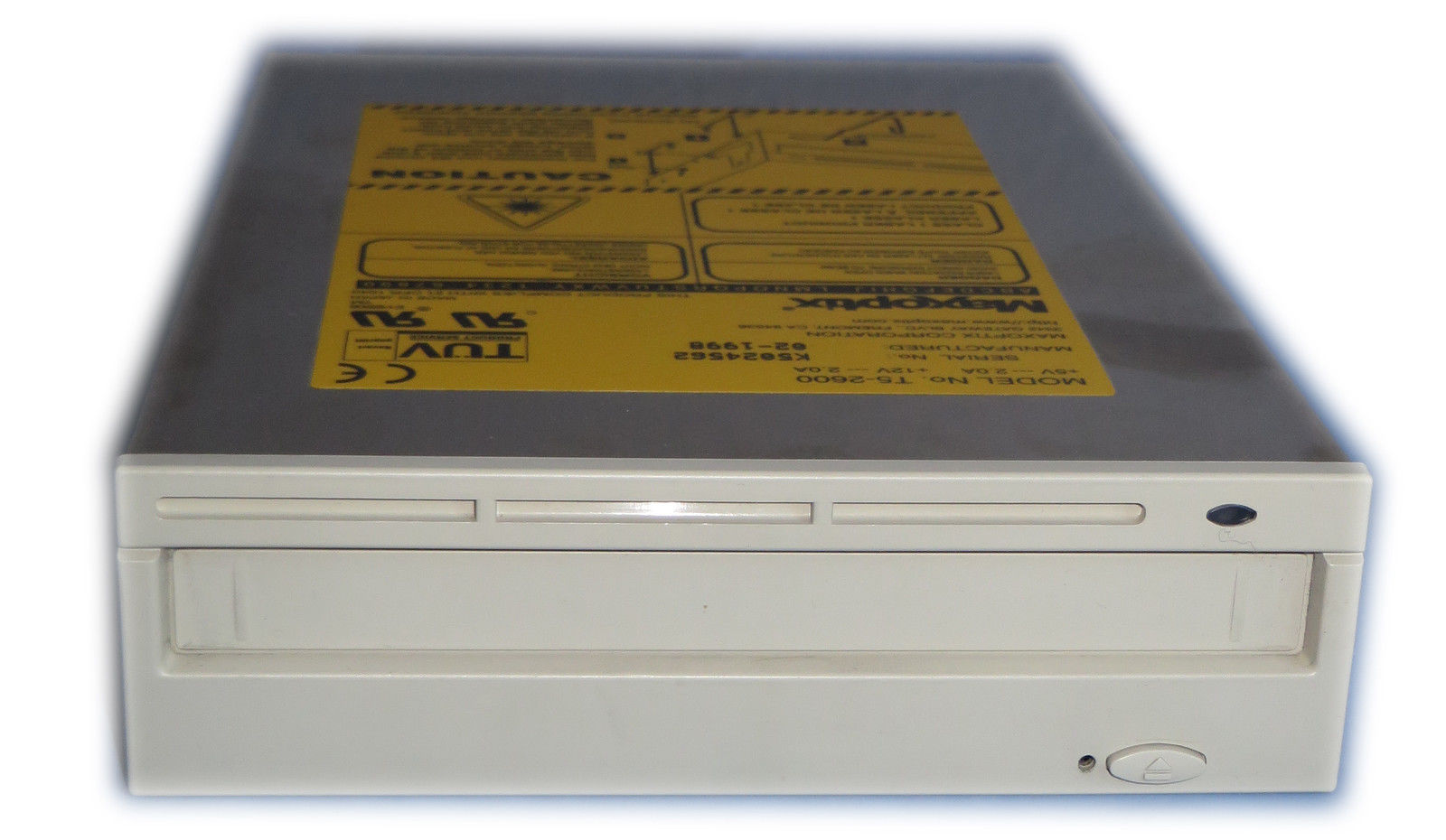

Давно уже порывался "пощупать" магнито-оптику. Однажды достались "за так" диски на 640Mb, но что толку от них, если нет привода. Так и лежат. Неделю назад прикупил нечто большее, сегодня получил на почте)) - привод Maxoptix T5-2600 и диски к нему. Морда, несмотря на хорошую упаковку, совсем целой не доехала, спасибо почте, и я от нее без проблем отказался. Старт в компании с Adaptec AHA-1520A и ASUS P3V133 оказался неудачным, но я вовремя вспомнил, что и SCSI-CD-rom'ы на новых матерях с AHA-1520A у меня не работали. Достал системник на ASUS TXP4 - там привод определился, но дискеты не читались. Хорошо, что догадался отформатировать.. если забыть о трудностях, опыт общения с такой экзотикой оказался более чем приятным



Если ставить на один ATAPI-шлейф HDD (Master), CD-ROM (Slave) и начать что-то копировать с CD-ROM на HDD, скорость не будет падать, другими словами скорость такая же будет, как если с HDD на одном шлейфе, а CD-ROM на другом?



@mr3dx, скорость упадёт, но учитывая предел пропускной способности CD (и даже DVD), беспокоиться особо не о чем.
Другое дело, что упадёт скорость HDD вообще — для устройств на одном шлейфе режим выставляется по наиболее медленному из них.



А подскажите, други, пожалуйста, вот что.

Достался ноут - iRu Novia 3221W, 2004-го года, на Pentium M 1.6ghz (Dothan) и Extreme Graphics 2 (852/855GM). Обычный ноут. Есть, правда, сильно удививший меня момент. Может это и давно всем известная банальность, но я впервые такое увидел. Он на уровне биоса внешние USB носители (флешки, карты памяти, харды и сидюки) подсовывает осям без поддержки USB (DOS, например) в качестве IDE дисков. Очень забавно это наблюдать. Но это так, отступление. А вопрос в следующем. Набортный звук AC'97 на Realtek, без SB Legacy в биосе - как я понял, FM он своими дровами эмулировать не умеет? У меня только PCM в DOS играх есть. VXD дрова. Разумеется, в DOS окне 98-й. В чистой дос сессии, как я понимаю, в данной ситуации железобетонный облом со звуком. А сэмулировать General MIDI как-то можно для DOS игр? Вроде, при WDM дровах на встройку и не очень старой версии DirectX такой синтез в DOS играх должен появиться? По крайней мере, "в интернете пишут". Не имел до этого опыта с встройкой на относительно поздних ноутах и работой w9x/DOS на них.



При WDM-дровах на любой звуковухе будет SB Pro 2.0 и General MIDI через встроенный Microsoft Synthesizer. Остаётся только эти дрова найти.



@MisterGrim, спасибо. Они есть, только с наскока не встали. Ошибка как здесь.
Проблема со встроенной звуковой картой Realtek AC97 в ОС Windows 98 - Конференция iXBT.com
Пока не боролся особо, отложил до поры и просто VXD накатил.



На авось запустил DOOM с General MIDI в сетапе, - до этого просто не удосужился проверить, - а оно таки играет. С VXD драйверами.
Теперь интересно, а может и S-YXG50 так подхватит?
