Вот интересно, я же сказал, что вкручивать винты ваши некуда -- стойки всего две, если это не Full-Tower AT гроб уровня сервера предприятия -- а вы снова про некую полную плату заладили. Отверстий во всех платах хватает, достаточно на любую фотку посмотреть.



Это уже локальные проблемы корпуса. Крепежи на поддоне не были унифицированными и где-то пихали больше дырок под пластик чем было нужно. На нормальном будут 4 или 5 мест для крепежа винтами для полной Baby AT платы.

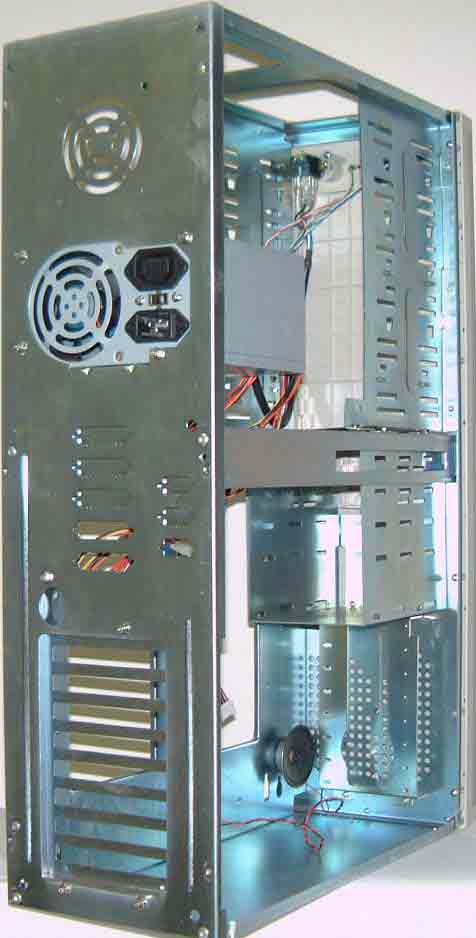

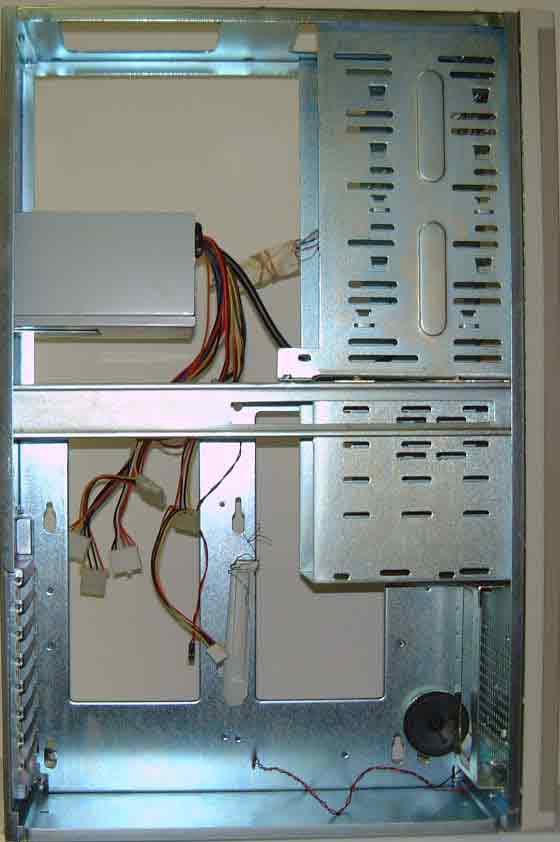

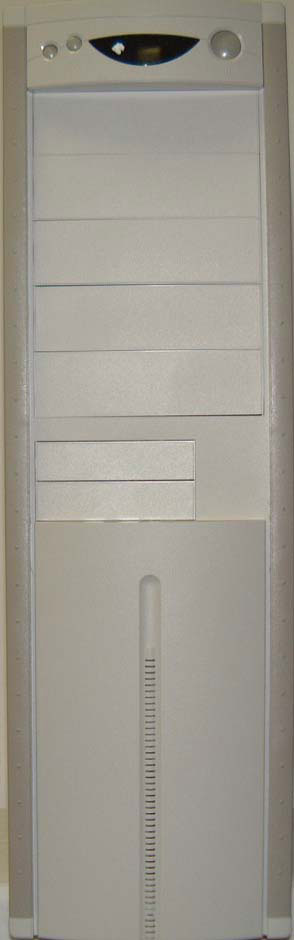

Жаль, что у всех дома были ненормальные корпуса вместо такого красавца, например)



Так а просверлить поддон у красавца и ввинтить стойки в нужных местах ?..



После досушивания в батарее. 48 часов (планировал 24 часа, но вчера было просто лень ей заниматься ).
Ржавчина не проявилась, зелень тоже. ISA слоты (что меня больше всего изначально беспокоило, думал о замене) очищены.
Дальше уже работы с паяльником на относительно небольшом участке.



На стойках резьба не метрическая. Шаг сильно больше. Винтовая 3,5 мм с мелким шагом, по идее.
Найти метчик для неё - нетривиальная задача.

З.Ы. Иногда попадаются стойки, крепящиеся на М3, но очень редко...



Покупаем пакетик стоек с нормальной резьбой, к ним гаек с граверками. Сверлим отверстия где надо, суём туда стойки, сзади зажимаем их гайками, а чтобы не раскручивались - подлаживаем гравера. Профит?

--- добавлено 17 янв 2019, предыдущее сообщение размещено: 17 янв 2019 ---

Это очень простая переделка. Проблема может быть только в случае если материнка не на стойки садится, а на выштамповки, как это бывало у инвинов. Не берусь судить, чего там можно закоротить...



Не, толщина поддона такова, что в нем поместятся от силы два витка резьбы.
Там нужно по-другому : сверлится простое отверстие, вставляется стойка, резьбовая часть пропаивается с той стороны 100-ваттным паяльником.
Либо, если паять неохота, можно в качестве "гаек" использовать внутренние железяки от DB9 или DB25 - там такая же резьба.
В общем, было бы желание



Надо меньше всяким факам из интернета доверять. У меня вот даже по слотам не подходит.



а потому что народ забывает, что PCI платы перевёрнуты относительно ISA.



@Bato-San, а тут не в ISA дело. Лень фотографировать, в общем, но верхний AGP далеко за пределами стандартных ATX-планок.



@MisterGrim, агыыы. Я как то про его наличие в природе вообще забыл.



Помню, как-то давно уже приехал родственник, приволок купленный б/у системник, чтобы я типа его настроил. Я посмотрел на эту коробку, АТ корпус. Я ему говорю ты что, дурак? что ты хочешь с этим делать? Содержимое ящика, мечта некрофила, пишу по памяти, мать ТХ, проц куриц М2, памяти разной 32 или 48 метров, ATI Rage II DVD карта, какой-то сидиром, охренетительный пятидюймовый винт квантум бигфут (дохлый), звук какой-то был ISA ESS примитивный. А я как раз сделал апгрейд на 939 сокет, у меня остались туалерон 1000А, мать неплохая на 815, 256М памяти, GF2MX, модем, винт двадцатка, даже БП старый ему отдал. Только корпус пока себе новый не купил, корпус не отдал. Ну начали мы мостить ATX плату в AT корпус. Не лезет! А как раз делали ремонт в кухне, был под рукой всякий инструмент, в т.ч. и болгарка. Ну что, выпили пива, вырезали сзади какую-то мешающую перемычку, выпилили по размеру в корпус кусок фанеры и прикрутили к нему плату саморезами. Получилось все еще ничего, только сидиром торчал на пару см вперед, т.к. упирался в материнку. Так это хозяйство у него там и прожило, пока я ему на AM2 систему не собрал.



Причем иногда pci бывает лицом наверх)



@Thomas Wolfe, это софтово сконвертированная в PCI ISA



@MisterGrim, а что это за AT плата такая у которой есть AGP за пределами стандартных планок?



На BAT до 8 слотов расширения, на ATX - до 7. Под 8-й может немножечко не быть посадочного места в ATX корпусе.



это специфичные материнки, вроде DEC



Как оказалось, я заблуждался насчёт того, что AWE64 под DOS работает на SuperGrace VIA694x без проблем. После запуска игр в последовательности Doom2 -> Dune2 в последней нет звука. Если после этого запустить Duke3D, потом снова Dune2 - звук есть, но с лишним пощёлкиванием, которого быть не должно. Если после этого запустить Doom2, то появляется страшный скрежет, который останавливается только перезагрузкой.

У обеих материнок, которые у меня сейчас есть - Soltek SL-75KAV и SuperGrace на VIA 694X - южный мост VT82C686. При этом у первой эмуляция General MIDI не работает, у второй - работает. Ещё на первой под Windows 98SE не работает ESS 1869. Посоветуйте, пожалуйста, материнки для Socket 370 и Socket 462 (A) с поддержкой ISA, у которых с высокой долей вероятности описанных выше глюков не будет. Из того, что я накопал, пока сделал вывод, что надо искать ASUS CUBX-E/CUBX-L и Chaintech 6BJM, которые построены на интеловских чипсетах и имеют два слота ISA.



@Yuriy_X, ну у меня лично AWE64 живет в Soltek SL-65FV+
