FAQ в помощь строителю "ретрокомпьютера"

@radical1010, я видел эту статью. Пожалуй, не буду трогать рабочий BIOS, не думаю что так уж актуальна загрузка с флешки. Из ближайших планов это найти и замобилить Бартон. FX5900XT приехал, надо ехать в транспортную компанию. И буду собирать.



Plop не обязательно в биос зашивать, можно и на винт поставить.



По поводу загрузки плат времен SDRAM с USB все очень неоднозначно. У меня была ничем не выдающаяся плата ECS на 815EP, она вполне умела загрузку с USB FDD, CDROM, HDD. В биосе же SL-75KAV про загрузку с USB никаких упоминаний.



@MisterGrim, спасибо. Вариант с установкой на жесткий диск нравится.

--- добавлено 11 фев 2019, предыдущее сообщение размещено: 11 фев 2019 ---

@radical1010, у КТ7А тоже нет никаких упоминаний о USB. Есть вроде бы сеть, хотя ни сети, не звука не распаяно.



Всё же попробовал с /f, но прошивальщик не стал ничего делать, потому что биос защищён от записи. Теперь ищу в инструкции, какими джамперами эта защита снимается.



@Yuriy_X, у меня самой последней версией awdflash писало о защите от записи, решилось версией постарее.



Прошивальщик модель флешки определяет? Это точно флешка, а не микруха с УФ стиранием? И вроде как в новых флешерах опцию принудительной прошивки выпилили, надо пробовать более старые версии.
И я бы не рекомендовал насильно шить биос, который опознается как чужой, не забэкапив родной и не располагая инструментами для восстановления прошивки.



+5В на разъёме при подключённой мышке пробовал мониторить?



Понял, насильно шить биос не буду, материнку жалко)
Прошивальщик пишет: "WINBOND 29EE011 /5V"
Попробовал три разные версии AwardFlash: 873, 882, 896. Первые две создают одинаковый по размеру бэкап биоса (393 216 байт), третий при запуске с ключом "copy.bin /pn/sy/e" ничего не делает. Все три версии при попытке перешить пропатченным BIOS Pather'ом биосом версии 1.12 с drivers.ru ругаются на несоответствие. Какие конкретно версии прошивальщика есть смысл попробовать?



@Yuriy_X, у меня получилось прошиться на версии 778. На самой последней версии и ещё одной 8хх не получилось.



@Nachin_Sh, ура, у меня тоже всё получилось с 778! Прошился до 1.12 от 1998 года, который был скачан с drivers.ru при полном согласии прошивальщика) В результате материнка правильно видит винты до 32 Гб, большие - с джамперами, установленными в положение 32Gb Limit Capacity.



Немного опоздал))
Нашел мануал на вашу плату http://www.elhvb.com/mobokive/archive/tekram/manuals/p5t30b4/P5T30b4_105.pdf
и биос в комплекте с прошивальщиком и списком изменений

--- добавлено 12 фев 2019, предыдущее сообщение размещено: 11 фев 2019 ---

Никогда бы не подумал, что установить win98 на SSD на SL-75KAV такая нетривиальная задача. Кое-как со скрипом таки поставил, причем не понятно, откуда такие проблемы на ровном месте.

Думаю, может создать отдельную тему под эту плату с FAQ? Она тут у многих есть и пользуется популярностью. А то полезная информация просто теряется в этой теме.



@radical1010, спасибо, список изменений было полезно почитать. А как подключили SSD к SL-75KAV и какие возникли проблемы?



Думал подключить Crucial M4 64GB через PCI-SATA2 контроллер Promise FT2300. Эта связка нормально у меня работала на ряде плат, в частности, на плате на 865PE c нерабочими SATA.
В частности, при необходимости миграции на новое железо я просто снимаю контроллер с диском и переставляю на другую плату, в 99% случаев все заводится.
Тем более, что как засунуть 98 винде драйверы контроллера (а они под 98 винду есть) я еще не придумал.
Итак, ставлю систему на другой плате, имеющей SATA и совместимой с win98. Сначала взял плату на 865G чипсете, но обломался - плата не умела делать Compatible Mode для винта, зависание после последней перезагрузки. Взял плату на nForce3, все пошло, как по маслу. Поставил 98SE, потом на другой раздел ХР SP3. Все красиво, подключил контроллер, поставил драйверы под обе системы. Переставляю контроллер с винтом на 75KAV, выбираю SCSI загрузочным устройством, все красиво, контроллер и винт опознается, но когда доходит до непосредственной загрузки с винта, стоит и мигает курсором. Причем даже не виснет, перезагрузка с клавиш работает. Что я с ним не делал, ничего не помогло. Вытащил контроллер, пробую через адаптер подключить SSD к чипсетному IDE. Все красиво, винт в биосе видно, но при попытке загрузки та же картина с мигающим курсором. Адаптер это был однонаправленный, для подключения SATA к IDE хосту 40pin. Нашел еще у себя два адаптера бучных с 44 pin на SATA, пробовал их через переходник. С первым та же история с мигающим курсором, а с второго неожиданно пошло грузиться. Он отличается от тех двух джампером на плате и SSD с ним опознается слейвом, может, в этом дело. Win98 запустилась, начала находить устройства, но потеряла CD привод, хотя он в биосе виден и работал. После плясок с бубном DVD заработал как Primary Master, а SSD как Secondary Slave. Поставил виашный драйвер 4в1, все опозналось, кроме чипсетных USB почему-то. И если включить контроллер флоппи в биосе (он был выключен), то винда виснет во время загрузки. А так 98 грузится, ХР виснет с мигающим курсором, надо еще с ней разбираться.



@radical1010, если бы PCI-SATA-контроллер был со своим биосом, то всё получилось бы без плясок с бубном, с установкой Windows на этом компьютере, а не другом?

--- добавлено 12 фев 2019, предыдущее сообщение размещено: 12 фев 2019 ---

Пока не очень представляю, как при подключенной мышке добраться иголками мультиметра до крайних контактов USB. А может разгадка в том, что питание не контачит из-за длины кабеля этой USB-планки? Она около 30 сантиметров.



Если он бы был без своего биоса, как бы я с него загрузился в принципе?

Добраться элементарно, меряйте сверху на подключенной к плате колодке USB стойки.

На старых USB гнездах бывает, что не работают новые устройства типа флешек, их надо вставлять не до упора, а на пару мм не до конца, иначе там какие-то контакты не совпадают.



Так планка-то не старая, думаю.



Купил на радиорынке за 100 рублей PCI USB-контроллер OPTi 82C861, вставил его в первый PCI-разъём. Windows 98SE его опознала, поставился драйвер. После этого я удалил все USB-устройства, установил nusb33 и перезагрузил систему. В результате все подключаемые к USB устройства появляются в диспетчере устройств, но не работают и отображаются как "неизвестное устройство".

--- добавлено 12 фев 2019, предыдущее сообщение размещено: 12 фев 2019 ---

У меня так в автомагнитоле некоторые флешки капризничают, приходится немного не до конца вставлять. Здесь тоже пробовал - не помогает.



Вариант 1. С обратной стороны материнки мерить на гребёнке.
Вариант 2. На колодке, там же пины доступны как через защёлки, так и со стороны провода.
Если сомнения в качестве провода - замерь сопротивление, вытянув его.



Продолжаю тематику гацких аккумуляторных банок.
286 пока отложил.

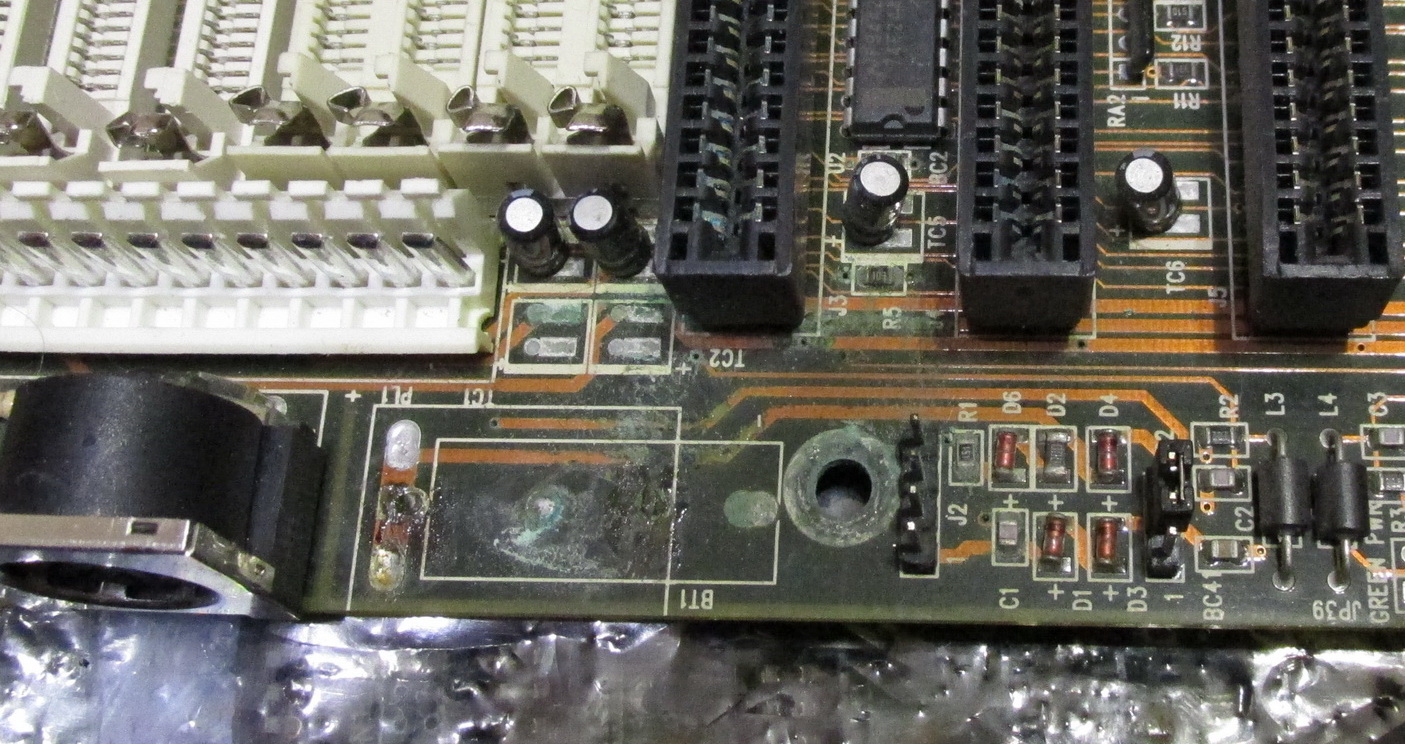

Материнка для 486-го, VLB. BEK


Первое - вымачивание в лимонке. Час при концентрации 5 чайных ложек на литр. Лимонку разводил в нагретой воде (не кипятил, разогрел до 40-45 градусов где-то). В нагретый раствор и поместил плату. После промывка, вытряхивание, сушка и продувка, после чего сутки в батарее.

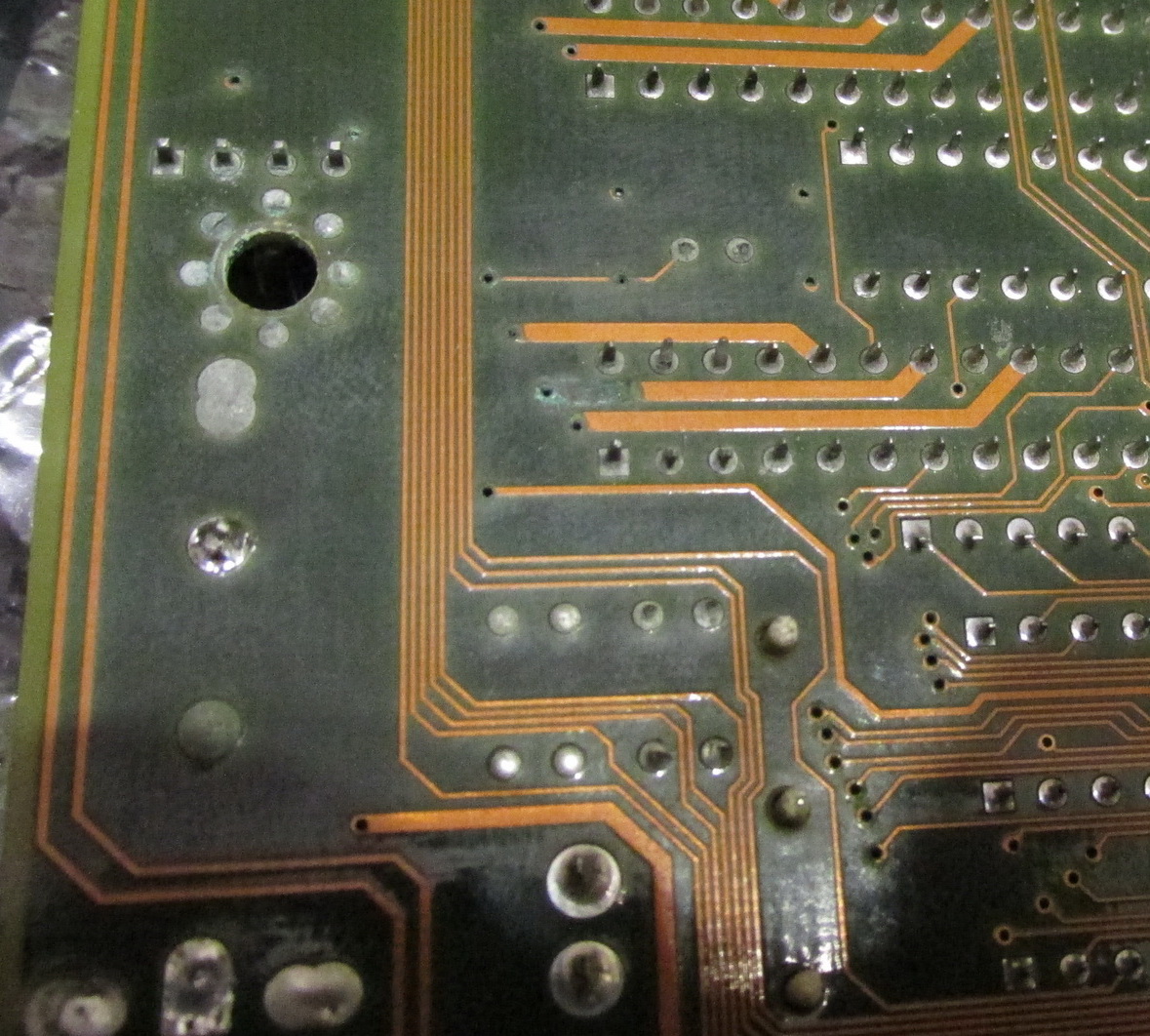

Почти вся зелень ушла, дорожки целы.

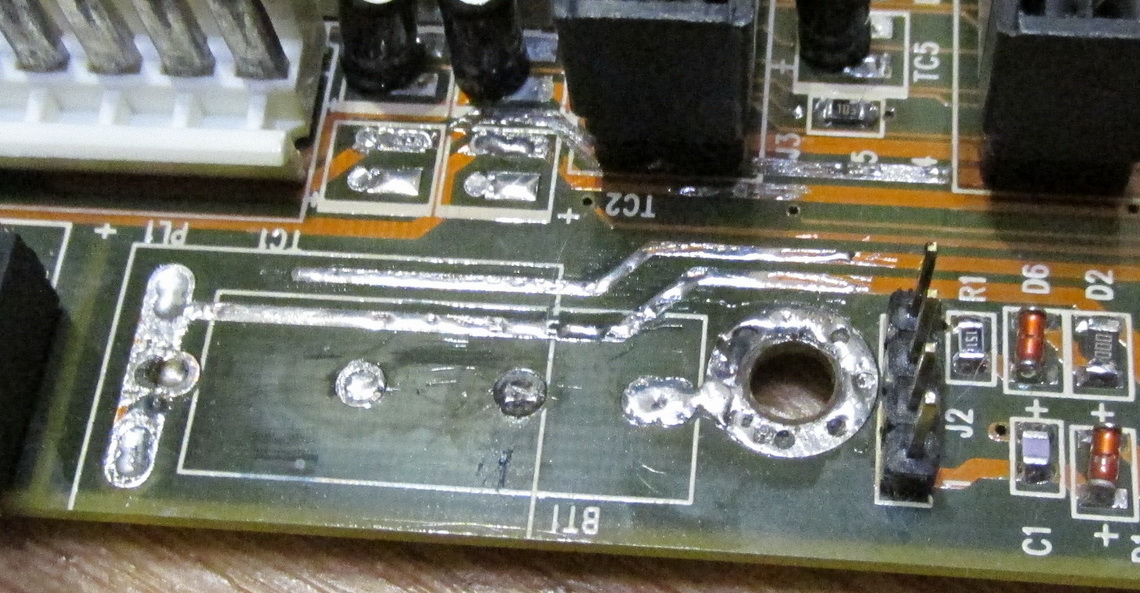

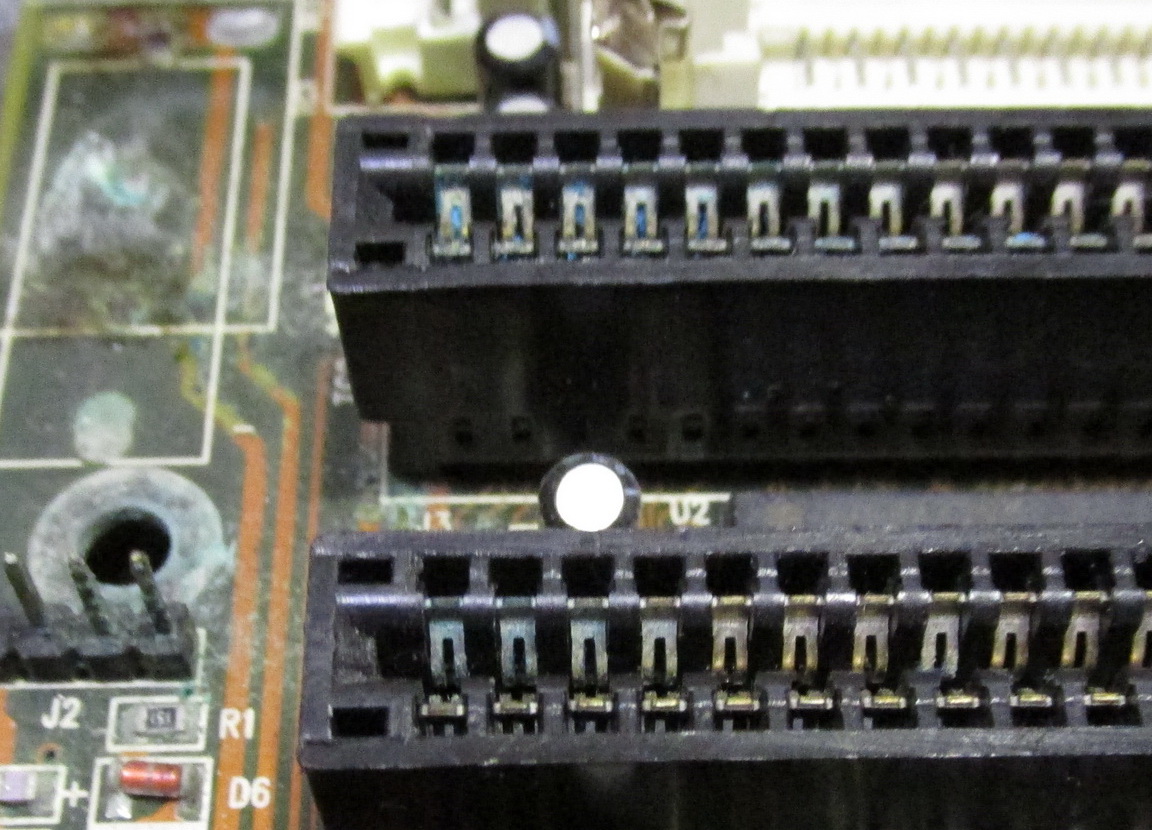

Счистил на повреждённых местах паяльную маску, убрал старый припой, пролудил всё новым, заменил гребёнку батарейки, и один из выпаянных конденсаторов. На удивление, в сравнении с 286, всё сделал очень быстро, хотя выгляджело всё заметно страшнее, но область меньше, ничего не нужно распаивать, никуда зелень активно не залезла (кроме дорожки под первым ISA слотом).
Закрыл лаком.

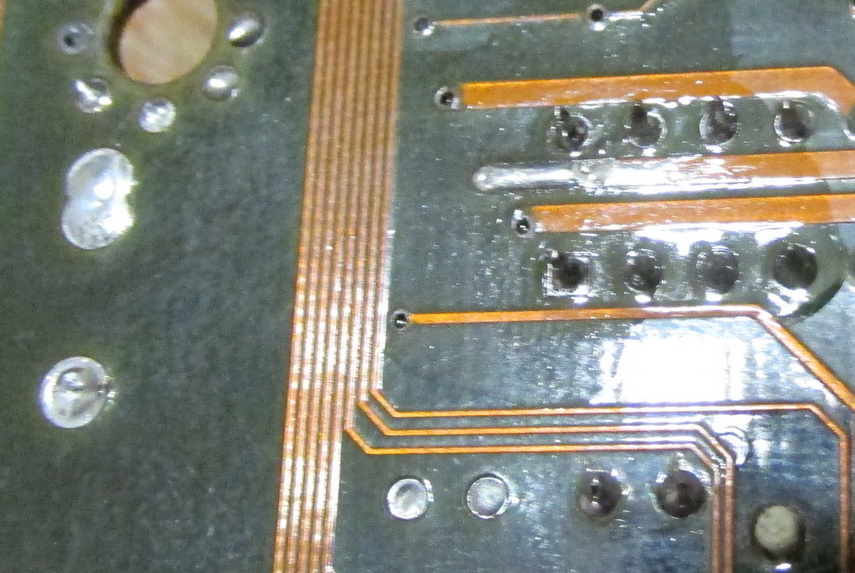

Причём уже на фото заметил 2 недоделанных переходных отверстия - но займусь уже ими когда дойдёт черёд эту материнку полноценно на тестовом стенде трогать...


Хорошо? Но не забываем, у нас же клуб кривых ручек...

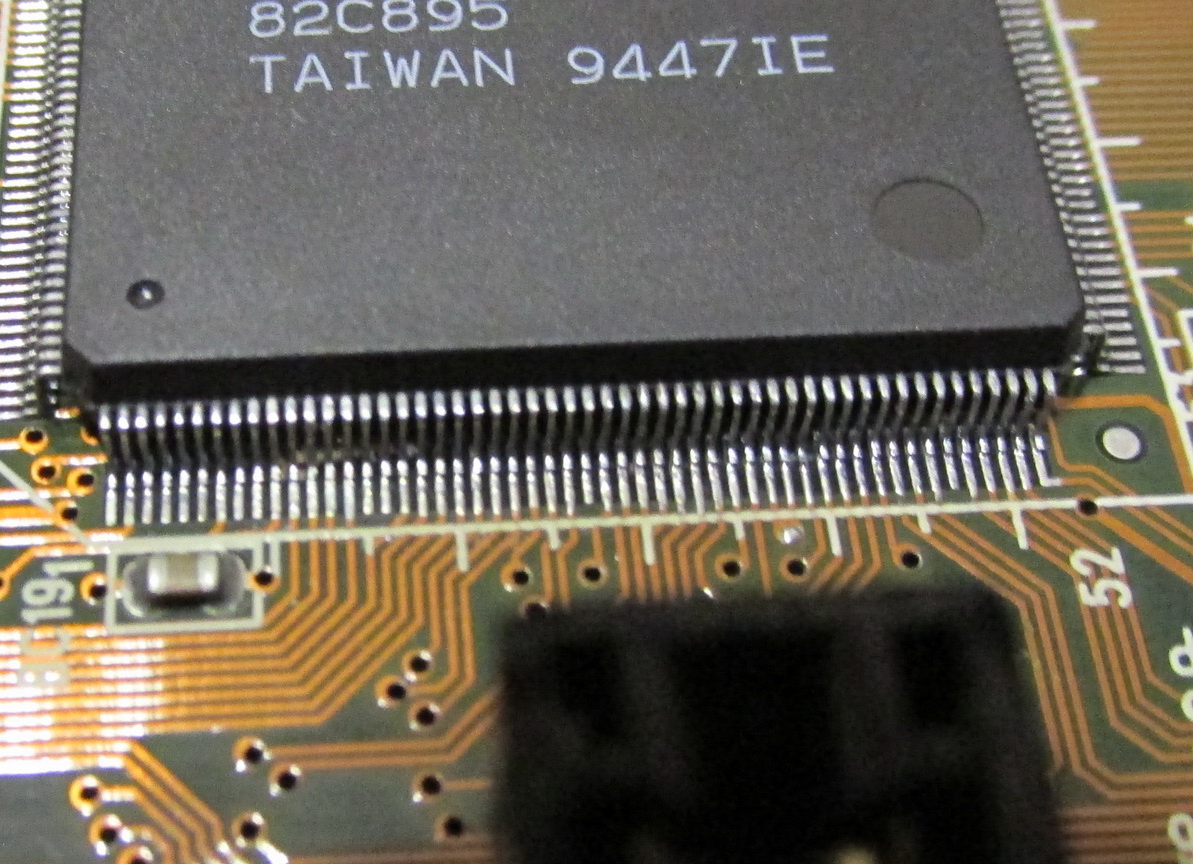

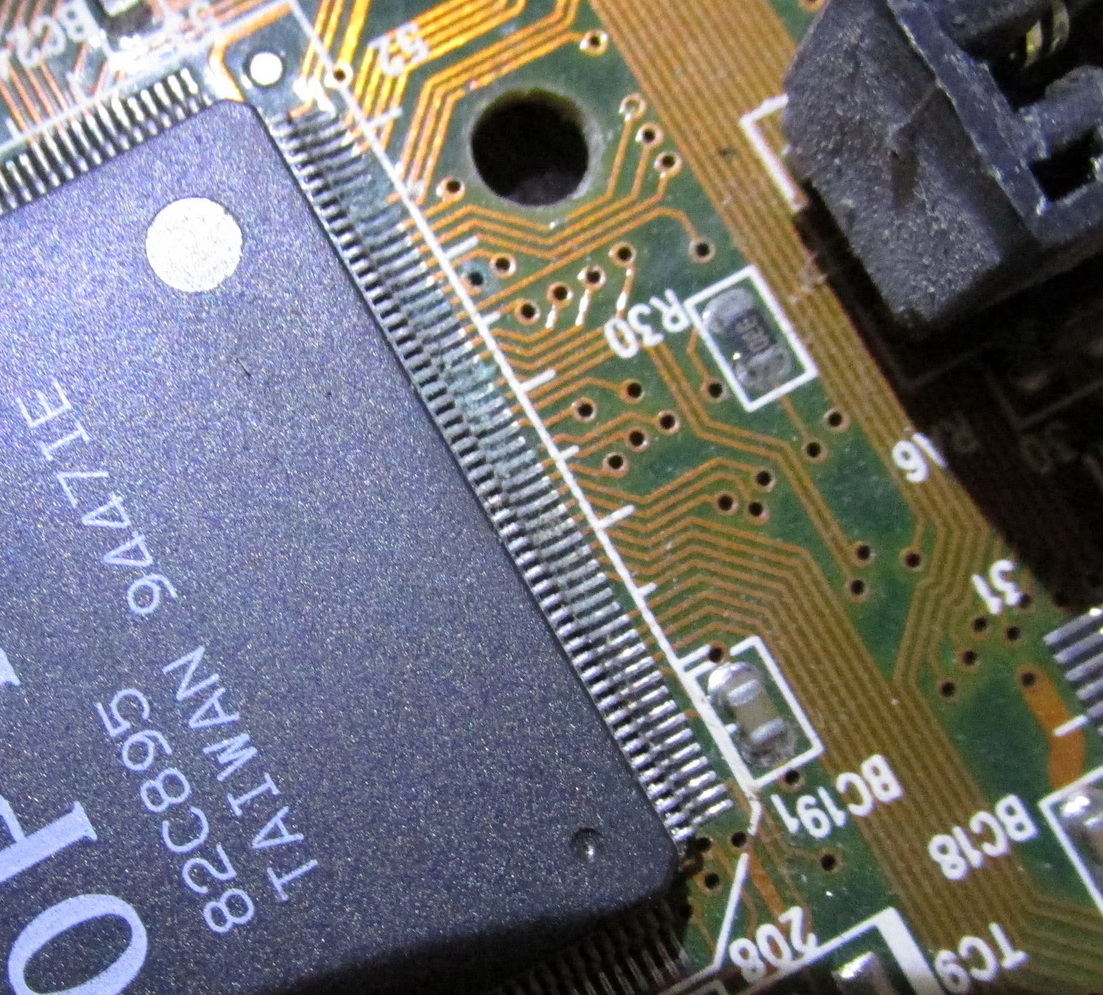

Когда убирал потемневший припой оплёткой с ножек чипсета, я чуть сдвинул оплётку...
Вобщем. Так делать не надо.

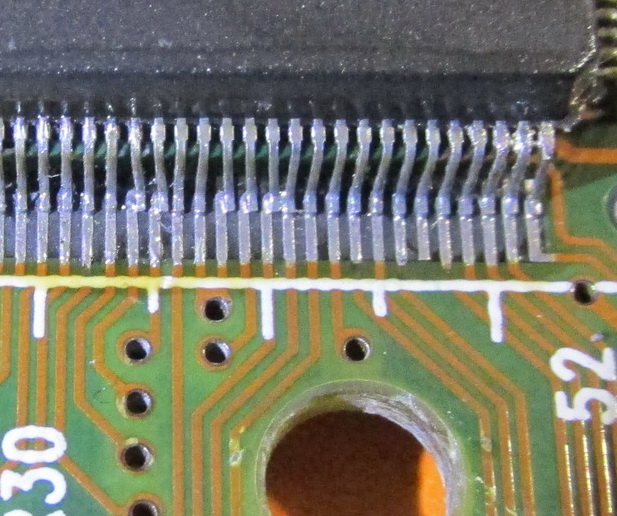

На эти 5 ножек я угробил вечер следующего дня... Их же не видно толком без увеличительного стекла, это на фото так крупно и красиво, масштаб хорошо понятен в сравнении с переходными отверстиями... Да ещё ISA слот вплотную (на фото он кажется гораздо дальше). А как прозванивать на предмет коротыша ножек между собой, когда щупы без переделок не могут коснуться соседних ножек, не перемкнув с собой. Глаза к концу забав реально болели.


Дальше тоже забавы. Все помним, что 486-й реально спалить, выставив на перемычках что-то не то.
Материнка BEK, а вот какая конкретно - ХЗ. Что-то между BEK-V429S и BEK-V429, ближе к S. Выставить джамперы было весело. Пока предполагаю, что это какая-то кастрированная ревизия 429S, 3 перемычки не совпадают, часть или запаяны, или не распаяны и если для них справедливы пресесты 429S, то тут меня производитель лишил возможности поставить 512кб кэша (стоит 256кб), всех CX и SL процессоров (циррусы и 486-е с зачатками мобильности), а так же овердрайвов.

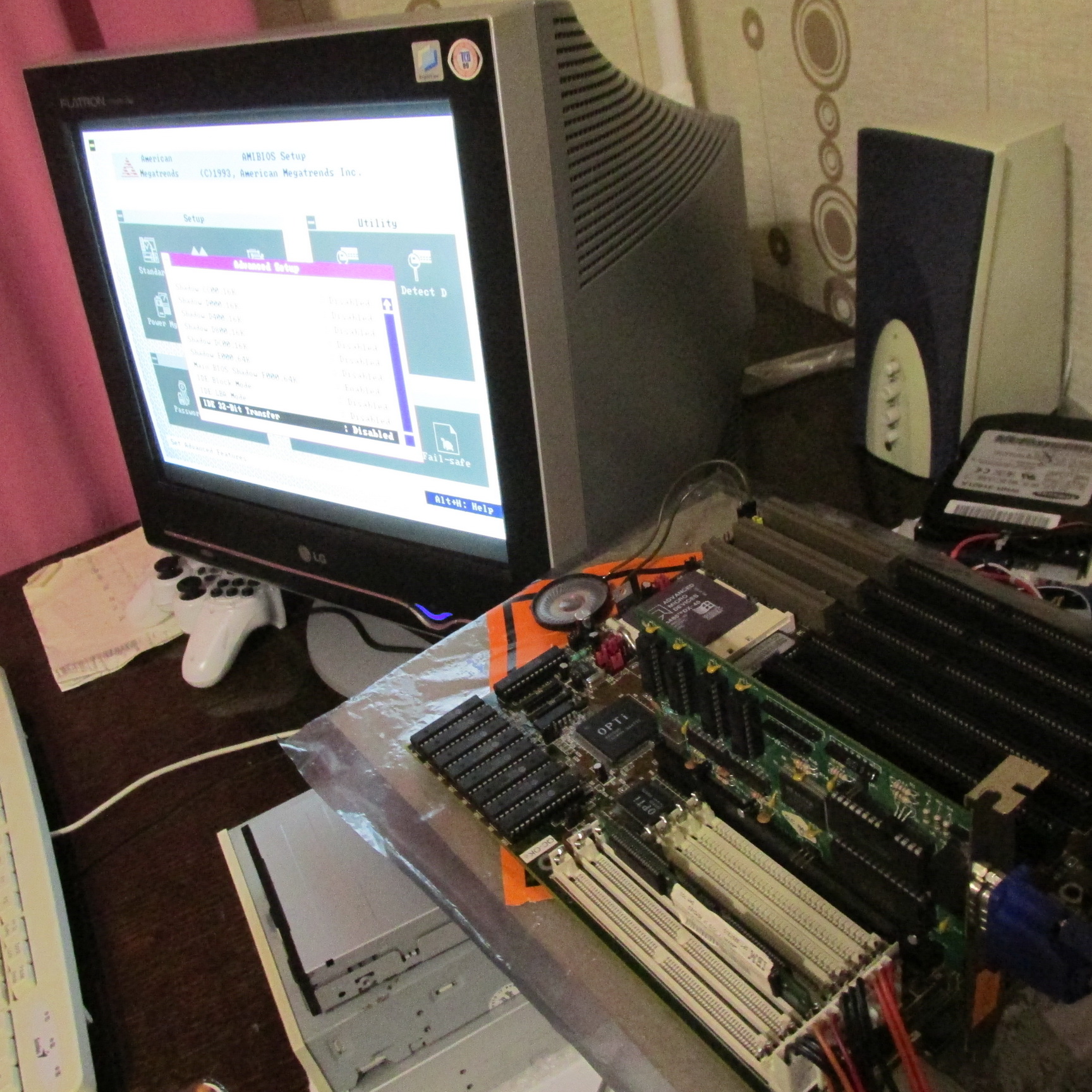

К счастью, пресесты от 429S подошли для Am486DX-40.
