Там мать безродная от Писиного Партнера, название сразу и не скажу, у этого производителя определить его иногда настоящий квест

Совсем забыл, у меня есть еще пень 2,0/512/400 купленный случайно у барахольщика прицепом к флешкам от дохлых матерей.
Я даже его не проверял на работоспособность.



Вести с полей. Воткнул AMD K6-2 475AHX в Intel LT430TX. Проц заработал на 400мгц без проблем.

Плата подает на него столько же, сколько на Pentium MMX, т.е. 2.85в при штатных 2.4в. Вполне терпимо. Регулятор и сам проц правда греются заметно и я даже словил зависание, пока не добавил доп. охлаждения (возможно не взаимосвязано).

Что хорошего:
Doom, Blood, Duke Nukem 3D бегают быстрее, чем на PMMX 233.

Что плохого:
Quake выдает по timedemo demo1 ровно столько же, сколько и PMMX233 - 53 кадра.
Quake 2 рапортует о наличии 3DNow!, но в таймдемо выдает 35 кадров (PMMX233 выдает 34 кадра).

Есть подозрение, что не работает L2 кэш, но надо либо затестить, либо откопать результаты на другой 430TX плате, которая его понимает.

На rom.by и фантоме упомянули про возможность клокера ICS9147F-01 работать на 75 и 83мгц, но на эксперименты с джамперами плата не реагирует. За частоту шины отвечают шесть пинов в два ряда. 3 отвечают за переключение с 60 на 66 мгц и еще три зарезервированы. На зарезервированные пины во втором ряду плата не реагирует, без перемычки в первом ряду всегда стартует на 66.



Это много. Там могут быть недокументированные значения перемычек, советую вооружиться мультиметром и проверить. Мерить можно прямо в сокете, запуская без процессора. Многие платы умеют от 2,2-2,5В с шагом 0,1, хотя это нигде не описано.

обычно 83МГц получалось при снятии всех перемычек

если он из биоса выключается, можно потестить производительность с ним и без него



Для K6-2 это фигня, он 250нм и еще 18% его не убьет, столько для хорошего разгона выставляли. Меня больше резерв VRM волнует.

Там только одна перемычка отвечает за напряжение.

Только вместе с L1 выключается.

Обычно это для обычных плат, а тут жеж Intel.



А квейки в видео не упираются ли?



Я На ATC-2000 ставил K6-2 333 2.2 как 6х66
Плата минимум могла выставить 2,5V, биос пропатчил, все работало, но сильно грелся проц и его питальник, так что в конце концов пришлось вернуть назад 166ММХ, а K6-2 переставить в другую плату.

очень на многих платах разных производителей, где шина ставилась перемычками, сняты все перемычки=максимальная доступная частота

Кстати, даже если нет нужных перемычек (сигналы к процу не разведены), шину можно выставить через ножки, гуглить статью "время разгонять камни", там все распиновки есть.



Когда патчил 5ALI61 c P-133 (не mmx), радиатор на питании проца был прилично горячий, после установки K6-2+500 (2v) стало получше, но не так, чтобы особо радоваться, хотелось бы иметь радиатор посолиднее.



В квадру (geforce 4 MX440) pci? Вряд ли.

Так, провернул хитрый ход и поставил 128мб оперативки, т.е. кэшируется только половина оперативной памяти. В данном случае будет сразу видно, сбрасывается ли что-то в L2 с K6-2 или нет.

Pentium MMX 233, 64mb:
Quake Software 320x200 из Win98 SE - 52 fps
Quake 2 OpenGL 640x480 - 34 fps

Pentium MMX 233, 128mb RAM:
Quake Software 320x200 из Win98 SE - 47.3 fps
Quake 2 OpenGL 640x480 - 30 fps

AMD K6-2, 64mb RAM:
Quake Software 320x200 из Win98 SE - 53 fps
Quake 2 OpenGL 640x480 - 35.2 fps

AMD K6-2, 128mb RAM:
Quake Software 320x200 из Win98 SE - 50.2 fps
Quake 2 OpenGL 640x480 - 31.5 fps

Значит L2 кэш все таки работает - результаты с 128мб падают аналогично Pentium MMX. Мда, похоже я просто забыл каким хламом был AMD K6-2 на 66мгц шине. Впрочем тесты на другой 430TX плате в тех же условиях не помешают.

--- добавлено 13 мар 2019, предыдущее сообщение размещено: 13 мар 2019 ---

@radical1010

Не этот случай, о чем я сразу и написал. Если только еще попробовать потыкать перемычку(ки) поперек рядов.



Да едва ли. 66-я шина проигрывает сотой, но K6-2-400 на любой шине быстрее пня. Версию с видеокартой я бы все же проверил, результаты по поздним картам на Socket 7 здорово отличаются (в софте).



Курить надо даташит на клокер, какие ноги отвечают за выставление частот и прозвонить, на какие перемычки они заведены и что нужно куда замкнуть, чтобы получить требуемое.



Если это ставить в плюсы, то тебе верная дорога на Р3 и далее. Зачем брать слабую платформу и радоваться каждому ФПСу? Сила слабых платформ в достаточности и в подходящести их для слабого софта. ПМСМ.

--- добавлено 13 мар 2019, предыдущее сообщение размещено: 13 мар 2019 ---

Одна из моих первых плат.

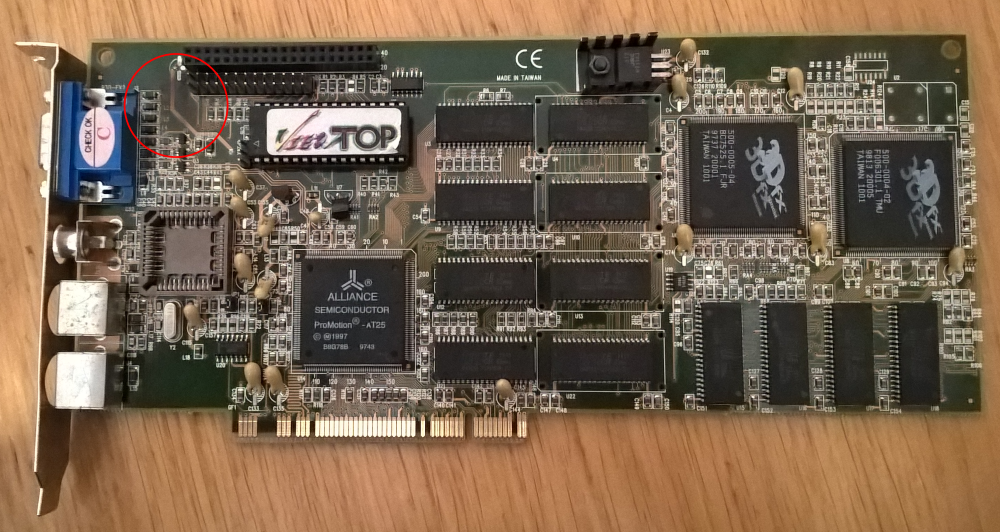

Есть у меня карточка Voodoo Rush. Она точно была работоспособна и лежала в шкафу на случай, если сдохнет основная видеокарта. Решил я её применить в своём первом ретро-компьютере на базе VIA 694x. Сначала она работала нормально, потом изображение позеленело и стало сильно вонять каким-то палёным пластиком или чем-то в этом роде. Я выключил компьютер и увидел на этой карточке тёмное пятно, вот оно:

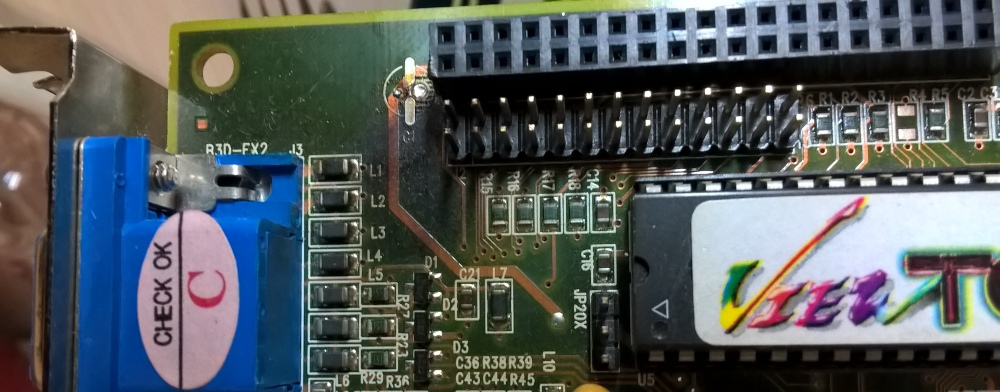

Тут крупнее:



Как ни странно, видюшка по-прежнему запускается, но с явными цветовыми искажениями и очень низкой яркостью - символы еле видны. Что в ней могло сгореть и есть ли шансы вернуть её в строй?



Очень странно выглядит площадка для конденсатора. Там точно нет следов выпаивания? Прозвони, нет ли замыкания, резберись. что это вообще за дорожки. Далее, прозвони все индуктивности около VGA выхода. Все должны показывать КЗ. Померяй резисторы там же и диоды

--- добавлено 13 мар 2019, предыдущее сообщение размещено: 13 мар 2019 ---

Так же вижу множество гадких выводных танталовых конденсаторов. Которые капельками. Гадость их в том, что при пробитии статикой они в КЗ часто уходят. Хотя при этом чаще всего они же и стреляют с искрами, а не прожаривают какие-то куски текстолита...

--- добавлено 13 мар 2019 ---

ЗЫ. Вообще, проверить обвязку VGA можно. Закоротить жучками все индуктивности и выпаять конденсаторы обвязки, убрать диоды (хотя это только термовоздушкой, паяльником их целыми не снять). Конденсаторы, вероятно, будут около кроватки (надо прозванивать, чтобы убедиться, что они относятся именно к разъёму). Кстати, что в кроватке было?

--- добавлено 13 мар 2019 ---

ЗЫ. На стенде так же можно попытаться определить, не греется ли чего лишнее. Так же, раз позеленело всё и упала яркость... Пристальное внимание к зелёному и синему каналам, уж не померли ли дорожки, или переходные отверстия при перегреве - проследить и прозвонить их от разъёма и до чипа.



Потестил AMD K6-2+500 с GF2-GTS в Opengl:
Quake (1024x768) - 130fps
Quake 2 (1024x768) - 67fps

--- добавлено 13 мар 2019, предыдущее сообщение размещено: 13 мар 2019 ---

Незачем и гадать. Там должен быть кондер. Глупо было запускать карту без него. На аналогичных Acorp он есть.



@Колючий, спасибо за развёрнутый ответ.

--- добавлено 13 мар 2019, предыдущее сообщение размещено: 13 мар 2019 ---

По всей вероятно, отвалился кондёр, и я этого не заметил. Со всеми железками обращаюсь бережно, зацепить его так сильно я не мог.



@Yuriy_X, да я не на вас пеняю, на обстоятельства. Сам порой случайно замечаю, что компонента нет там, где должен быть. Карту жалко.

--- добавлено 13 мар 2019, предыдущее сообщение размещено: 13 мар 2019 ---

Мог быть chrontel.

--- добавлено 13 мар 2019 ---

@Yuriy_X, на другой стороне карты пятно просматривается?

--- добавлено 13 мар 2019 ---

У меня тоже какие-то непонятки с SS7. Все на той же 5ALI61 K6-2+500 GF2 GTS в Unreal производительность почти никак не отзывается на изменение разрешения. Проверял как в Unreal 224, так и в адаптации под UT. Различия между 1024x/800x/640x/512x практически отсутствуют (в этом ряду крайние разрешения разнятся на 3fps). Так ведь не бывает? Может быть, глюк драйвера видеокарты..



Судя по следам, там стоял выводной конденсатор, а не электролит поверхностного монтажа. Такие просто так не отваливаются незаметно.

ЗЫ. Нагар и грязь обязательно смыть. Могут проводить.



Так-с, поковырялся с 3dfx Voodoo 2 в качестве ультимативного решения проблемы. Использовал последнее обновление MiniGL 1.49 (поддерживает 3DNow!).

Pentium MMX 233, 64mb:
Quake 2 3dfx MiniGL 640x480 - 43 fps

AMD K6-2, 64mb RAM:
Quake 2 3dfx MiniGL 640x480 - 52.2 fps

Сверился с подборкой Фила по процессорозависимости Вуду2 и я отстаю от AMD K6-III 400 на 66мгц шине всего на пару кадров.

Похоже эксперимент удался, материнские платы Интел можно проапгрейдить до AMD K6-2 и получить прирост производительности. Ну кроме DOS Quake, который адски заточен под архитектуру Pentium, там только паритет или небольшой выигрыш при нехватке кэширования.

--- добавлено 13 мар 2019, предыдущее сообщение размещено: 13 мар 2019 ---

Сколько K6-2+ набирает при 400/66 в DOS версии Quake?



Нет, на другой стороне всё чисто.



Это хорошо. Надеюсь, не прогар.
