Маленький отчет по результатам ремонта GA-5AX. В связи с поломкой крепежного усика сокета было принято решение заменить сокет целиком. Замена успешно произведена на ик-станции (работу делал не я ). Пересадка сокета с донора не потребовала дальнейшей пропайки всех контактов, что здорово сэкономило силы и время. Важное замечание - перед операцией следует убедиться, что выходы контактов на доноре не имеют отклонений от нормали к плате. Ну и, конечно, требуется выпайка кондеров в контактной зоне, если нет уверенности, что после прогрева удастся произвести замену в сжатые сроки. Плата проверена и работоспособна как и до ремонта



А чего там пропаивать? Требуется только замена пластиковой части, которая банально приклеена к плате.



Я, честно говоря, не помню, как там был устроен сокет 7, но на сокет 462 крышка, на которой зубцы, съемная и меняется на аналогичную.



Нет. Сокет банально выпаивается целиком.

Он устроен иначе.

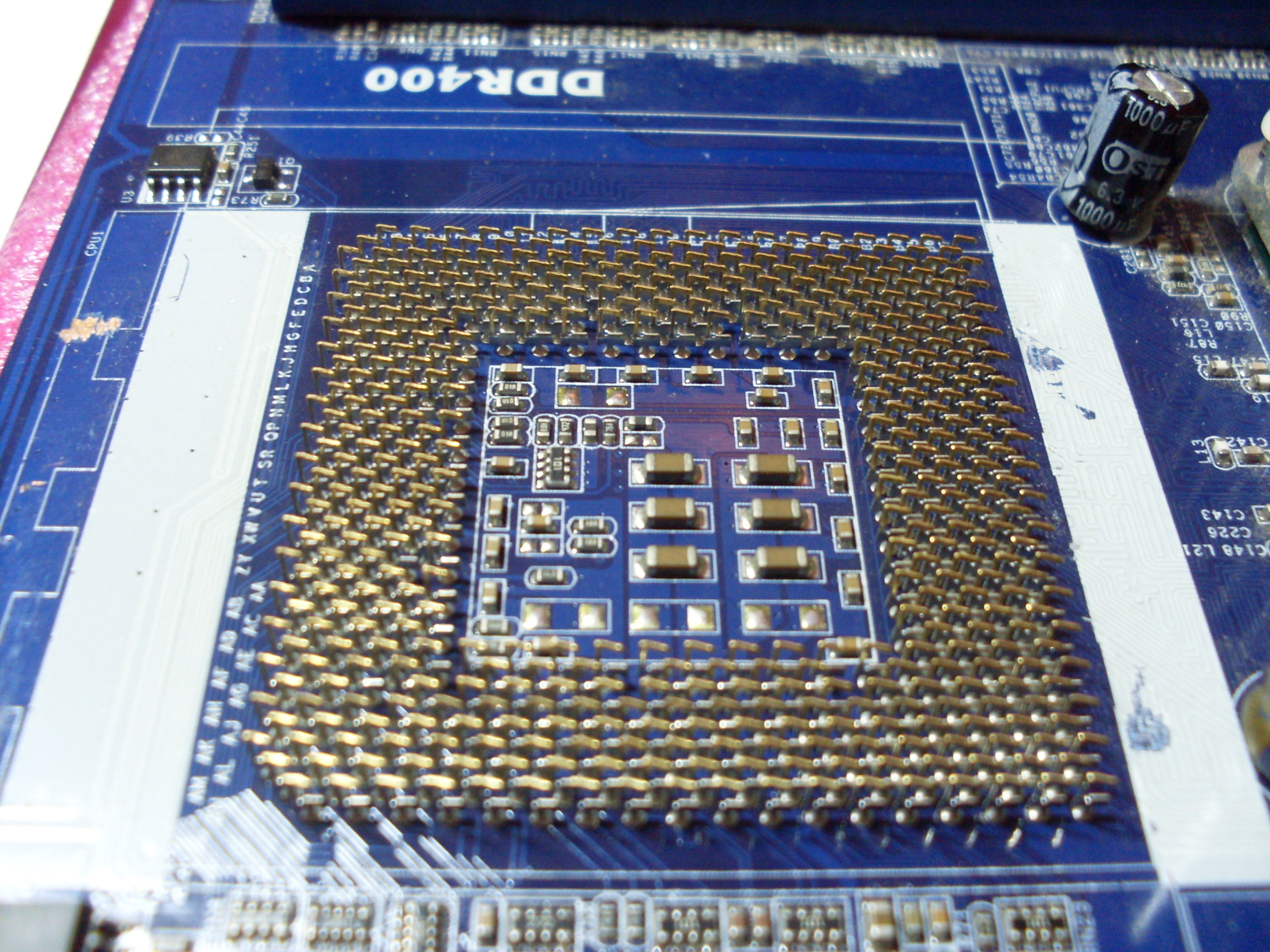

Он устроен также. На плате распаяны контактные язычки, сверху на них нанизан пластиковый сокет, закрепленный к плате клеем. Ничего отпаивать не надо, но сам сокет надо снимать полностью.

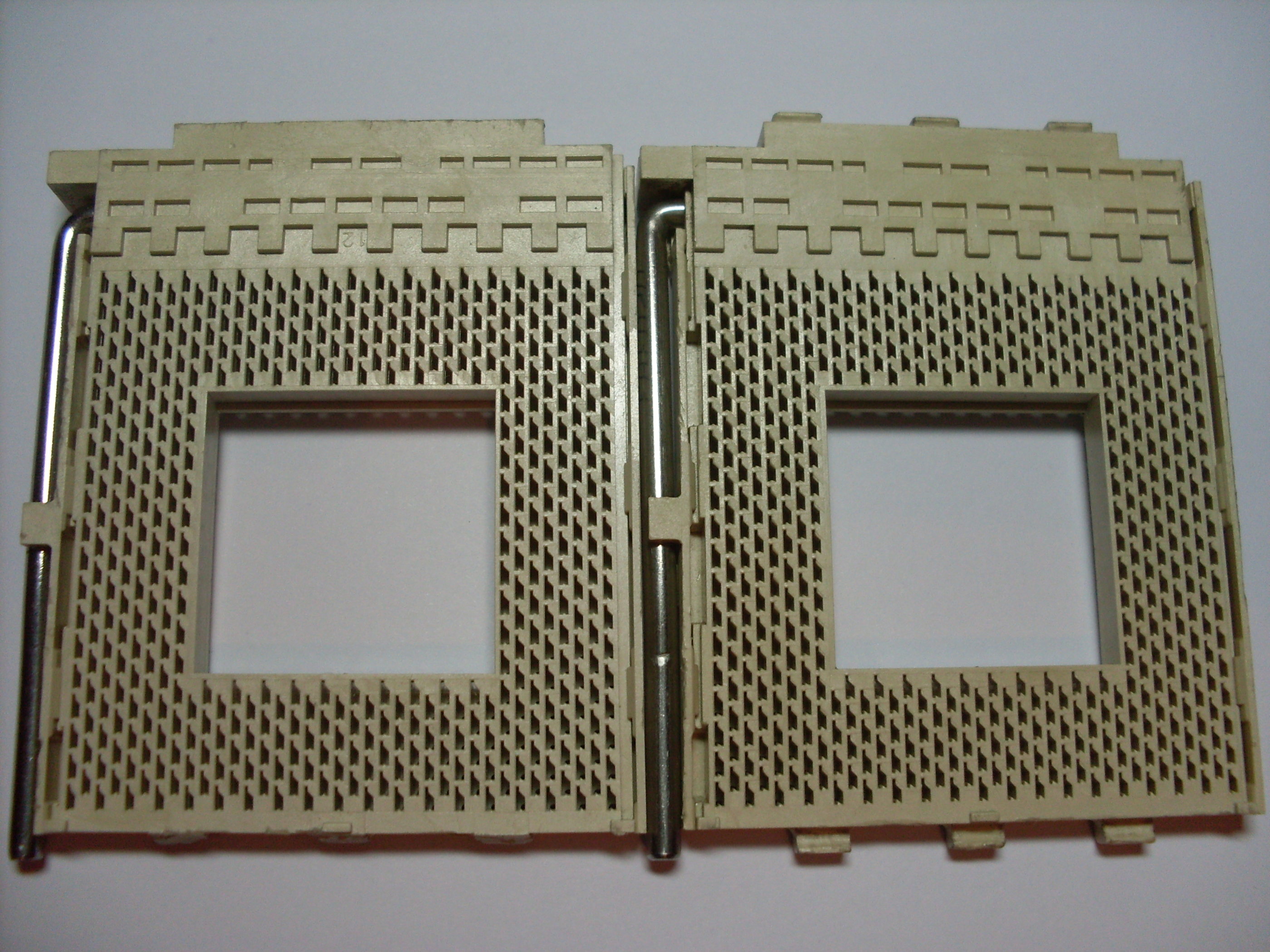

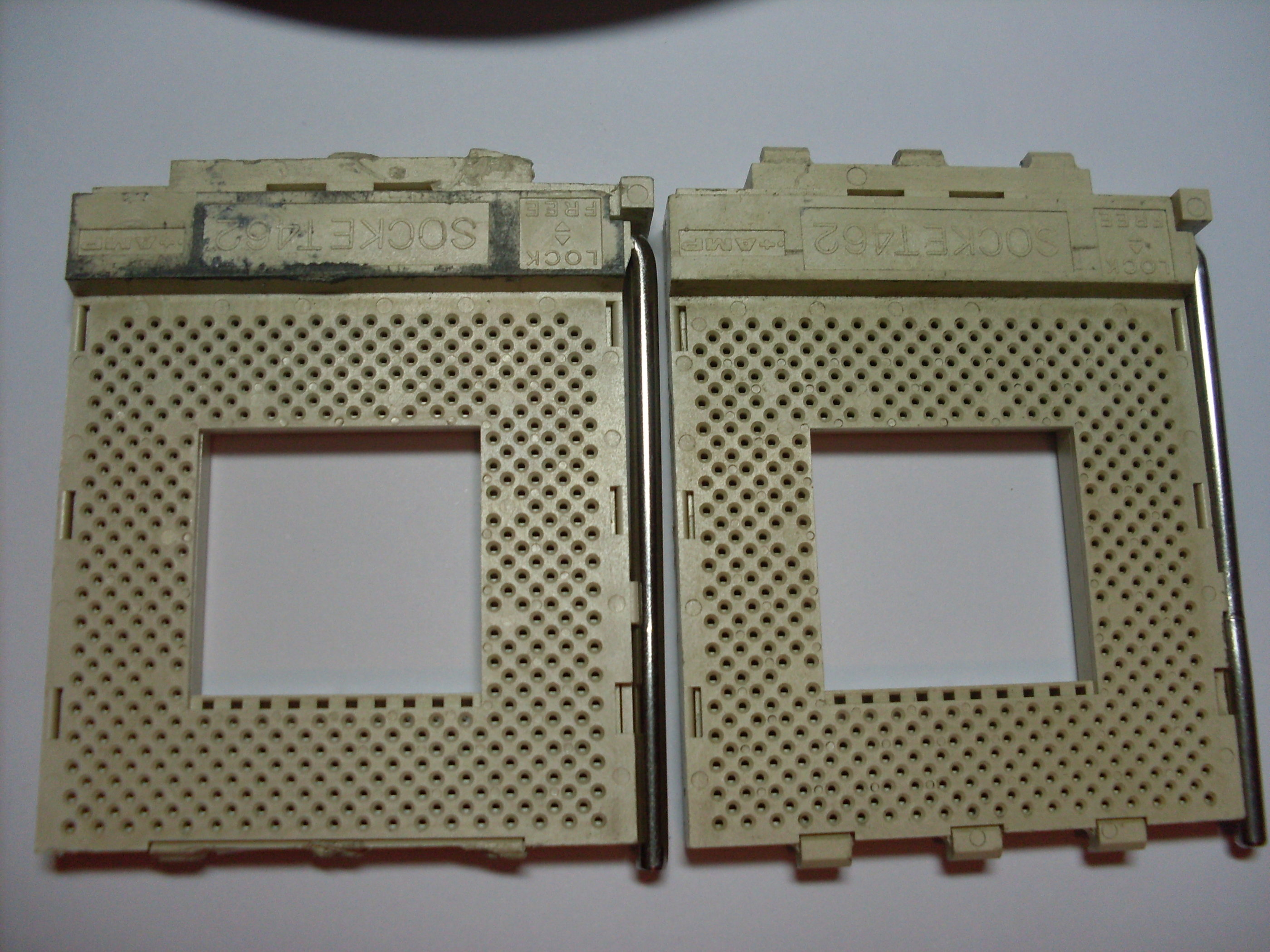

нашел свои фотки



Недавно проверил CPU-Z версию 1.76 для Win9x с P-III под Win98SE: в отличии от 1.78 работает нормально.



Чтобы аккуратно сорвать клей все равно нужно греть, так что ИК-станция не лишняя в этом деле. Но пошел бы и фен.



В Win98 я использую 1.55.



Я отверткой просто с разных сторон постепенно поддевал, подложив под отвертку пластиковую карточку. Сначала потренировался, сняв сокет с дохлой платы.
А сокет новый я не клеил, он в закрытом положении с процем сам фиксируется.



@radical1010, ну если 462-й это позволяет, - хорошо, но повреждения пластика - с очевидностью, неизбежны

--- добавлено 15 май 2019, предыдущее сообщение размещено: 15 май 2019 ---

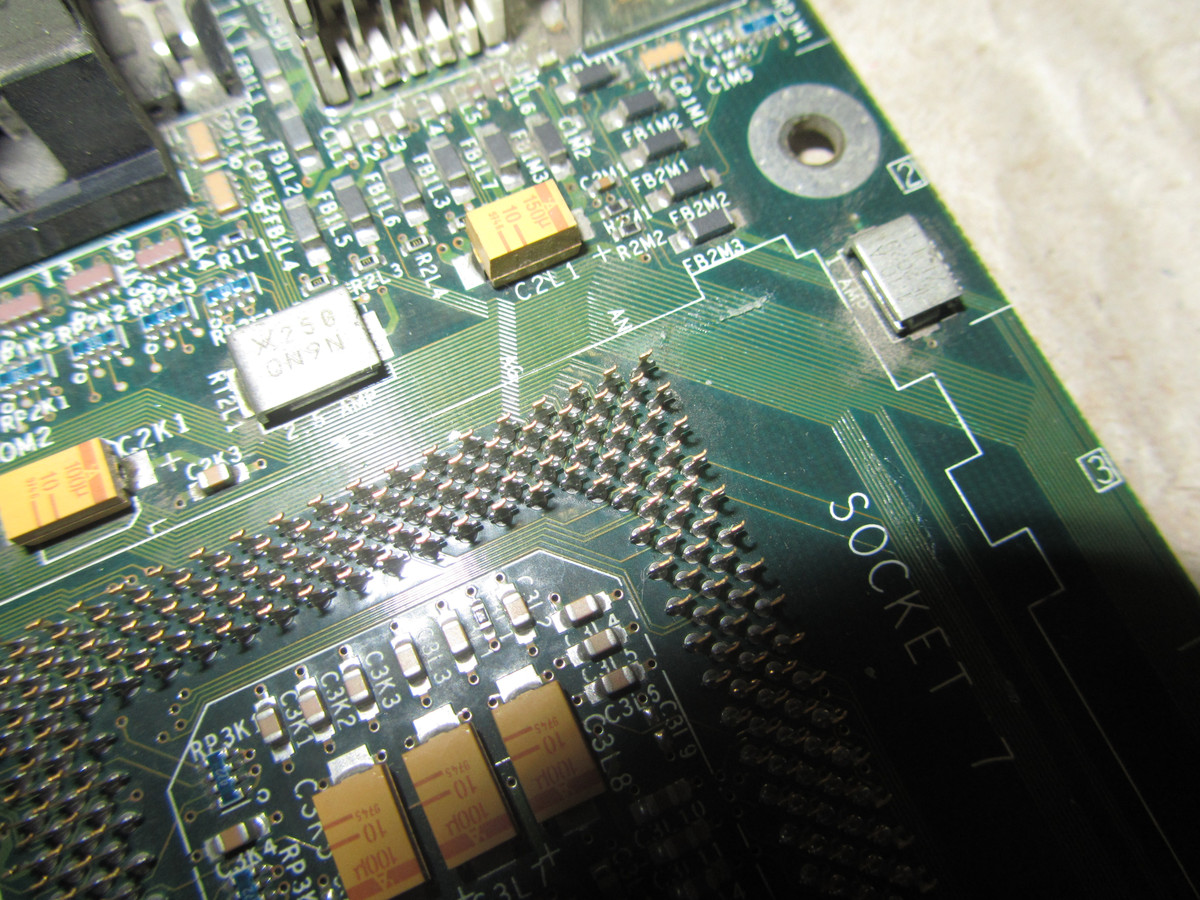

Кто-нибудь пробовал проделать это на socket 7? Я бы посмотрел. У меня на руках плата-донор и выпаянный проблемный сокет, следов клея нет. На отремонтированной плате сокет явно держится не на клею.



Мне кажется, клея там и нет. Сокет держится просто на контактах. Повреждения пластика при снятии если и были, то незначительные. Царапины на плате, подозреваю, оставлены теми же умельцами, которые все зубцы от сокета отломали.
Кстати, сокеты А бывают и другой конструкции, это лишь один из вариантов, так что надо смотреть сокет конкретной фирмы (тот, который на фото - AMP), возможно, что есть и такие, которые только пайкой снимаются.



Из того, что я нашел в нете, следует, что да, снимать тот же 370-й сокет можно, но, поскольку он изначально фиксировался при некоторой (не комнатной) температуре, то вопрос, что лучше греть, пластиковый сокет или все же контакты с обратной стороны платы, решается в пользу последних (что не исключает и первый вариант, но до какой температуры можно безопасно греть этот не совсем пластик, не имею представления). Единственное видео, что было найдено, предполагает снятие вместе с контактами:



@Thomas Wolfe, газовой горелкой вот таким вот методом снимают эээ... по рукам за такое надо. Особенно, если плату не на органы после этого.

заводская температура - 245-250 градусов. Уже много раз писал.



Само собой!)

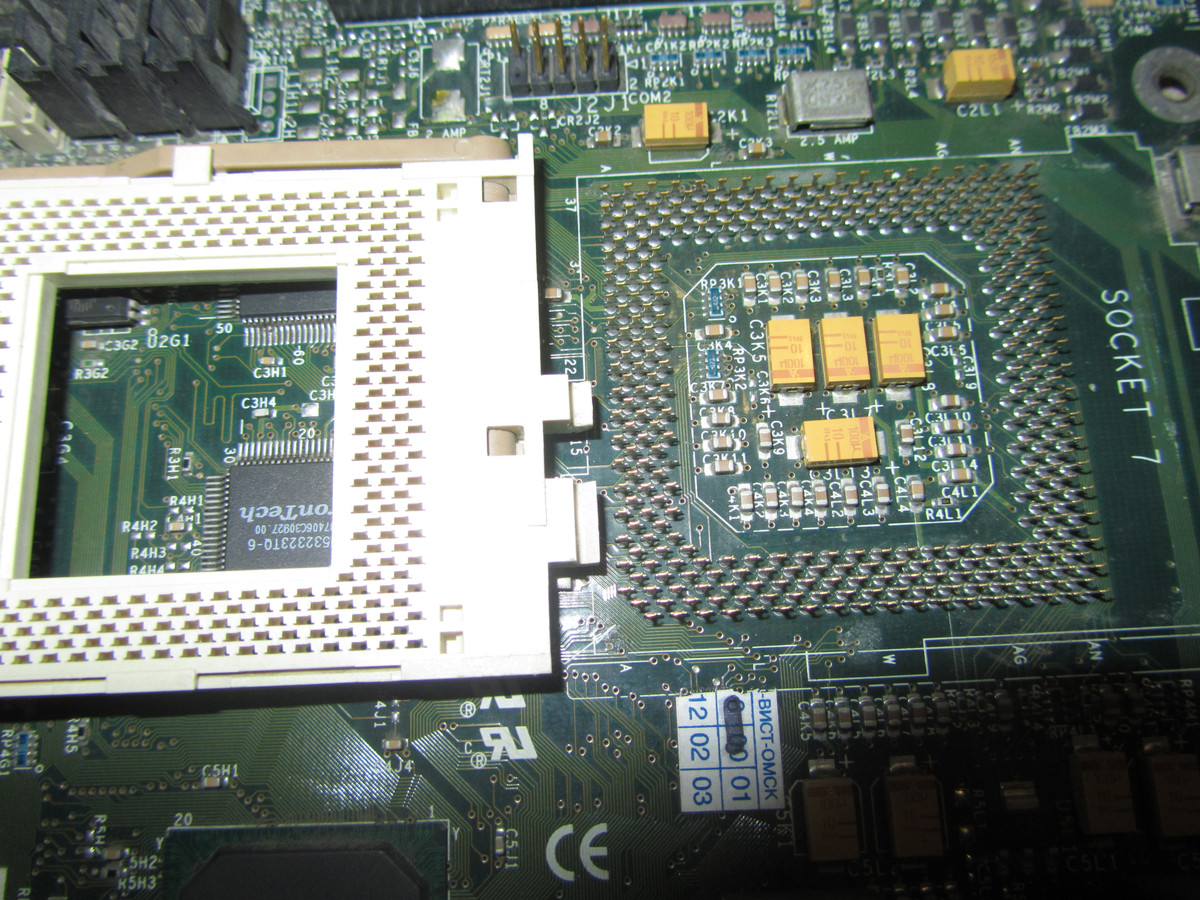

Следы клея:



Правда в моем случае оно похоже отвалилось от старости + грубой перевозки, в результате был поврежден один язычок. Но не суть, устройство такое же, что и на вышеприведенном сокете A.



@Teron Lifeslayer, спасибо! В каком направлении идет сдвиг при снятии?



Сдвиг идет от "горба" сокета.



@Teron Lifeslayer, еще раз благодарю! Потренируюсь на дохлой плате. Это интересный опыт.
