FAQ в помощь строителю "ретрокомпьютера"

@Yuriy_X, можно поискать тех описание к чипсету (если контроллер IDE в нем).

В крайнем случае, для накопителя можно выставить параметры с меньшими значениями. Например, вдвое убавить количество головок. Объем накопителя будет использован не полностью.
Я так на 286 поставил гигабайтный модуль, задействовав его половину.
Естественно, после форматирования с такими настройками, накопитель лучше не подключать к другим системам (исключение - использование точно-таких же настроек). Даже, если он будет нормально виден, возникнут ошибки при записи.



@Strannik_, спасибо, учту. Чипсет OPTI 82C895 94521E, диски подключаются к мультикарте. Наверное, в ней контроллер?



Да.

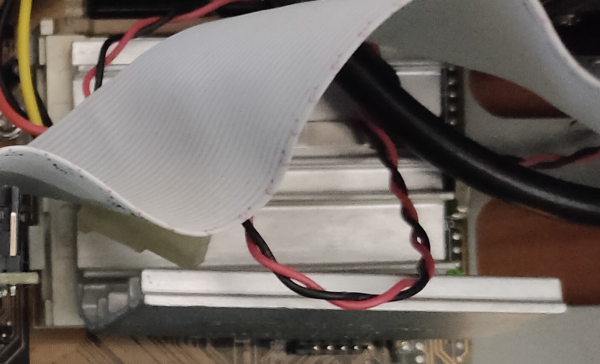

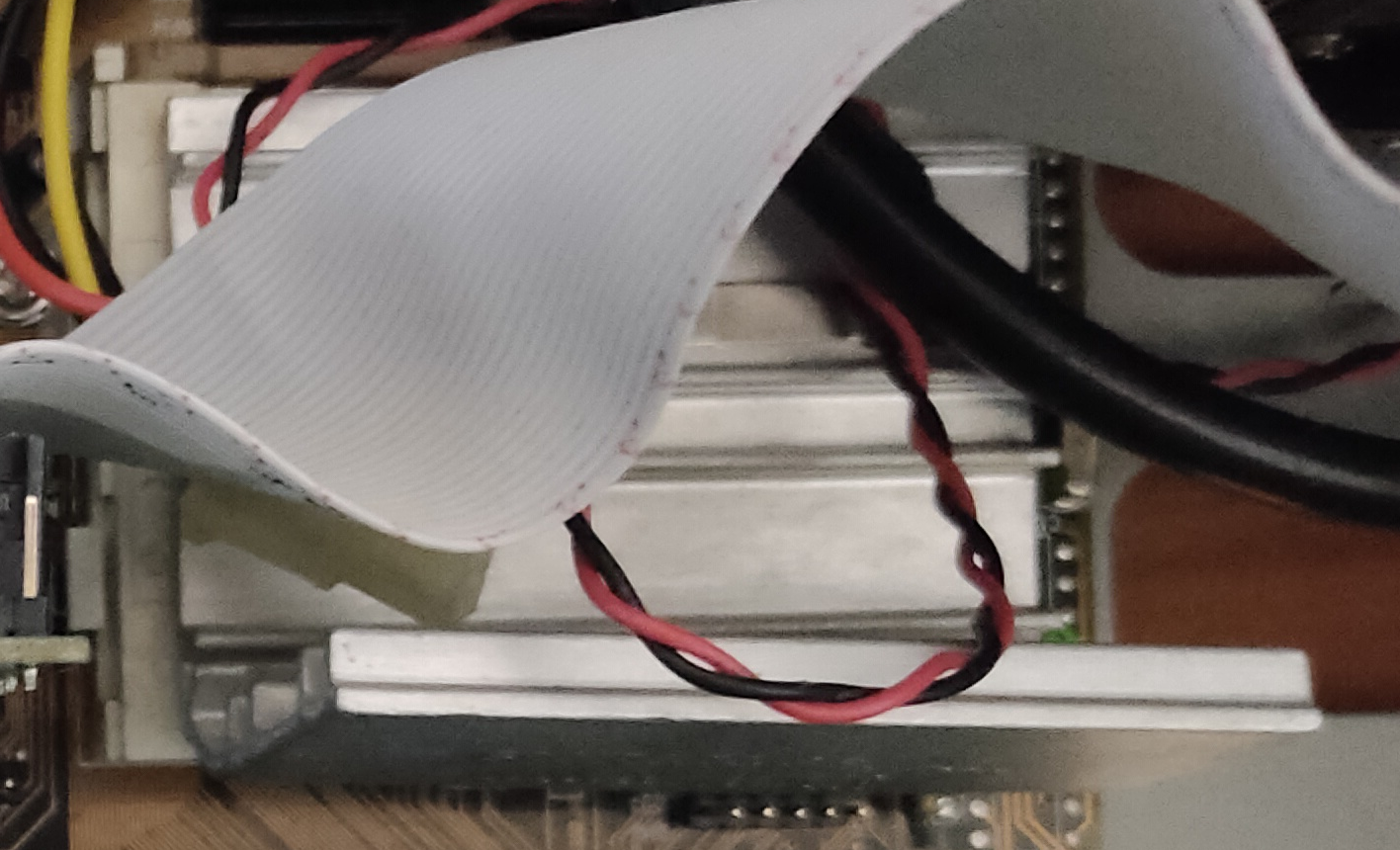

С материнской платой Jetway J-403TG, которая мне досталась, шёл уже установленный процессор 486DX2-S 66 МГц. Сегодня стал на нём гонять Doom2, и система стала виснуть. Коснулся процессорного радиатора (без вентилятора) - прилично горячий, обжигает. Стоит ли прилепить к нему вентилятор или дело, скорее всего, в другом? До этого, когда я настраивал систему, зависаний не было. Радиатор выглядит так:



К процессору он прикреплён какой-то очень прочной и тугой планкой, я её не смог сходу разогнуть, чтобы снять.



@Yuriy_X, для проверки направьте на радиатор процессора вентилятор и запустите DOOM2. Если зависаний не будет, значит процессор перегревается.
При длительной эксплуатации рекомендую поставить нормальный процессорный радиатор, рассчитанный на более горячий микропроцессор.
Как учили на курсе электротехники: повышение температуры на 10 градусов Цельсия вдвое сокращает срок службы.

i486DX2 выделяет 5-6 Вт и требуют радиатора. Небольшого.

В вашем случае литера "S" в маркировке должна означать SL Enhanced (поддержка управления питанием). Несмотря на это, максимальное тепловыделение те-же 5-6 Вт.

Надо бы проверить маркировку процессора под радиатором. Есть вероятность разгона. При этом тепловыделение намного выше штатного.



@Strannik_, понял, попробую. Пока не получается отсоединить процессор от радиатора, его намертво прикрепили планкой, никак не могу её отщёлкнуть. Попробую ещё после теста с вентилятором. Кстати, ещё у меня нашёлся в закромах процессор Am486DX4-100. Думаю, можно его поставить, вот только надо разобраться, как и какое на него охлаждение ставить. Я так понял, кулеры для 486 фиксируются на процессоре, а на за выступы около сокета, как на разъёме Socket 7 и выше.



@Yuriy_X.
Младшие модели, примерно до 486DX, не требуют дополнительного охлаждения. Модели среднего уровня, вроде 486DX2, требуют пассивный радиатор (на корпусе заботливая надпись "Heatsink Required"). Самые производительные процессоры (486DX2-66, 486DX4) должны охлаждаться активной системой ("Heatsink and fan reqd"), вентилятор обычно 40x40 мм высокооборотный и шумный. С надписями на процессорах стоит быть аккуратным. Если надпись присутствует, то выполнить её требования, а, если, нет - то еще раз проверить по аналогичным процессорам.
На некоторые процессоры система охлаждения установлена (приклеена намертво) на заводе.

Отдельный вопрос - процессоры, распаянные на материнской плате. Они либо не требуют систему охлаждения, либо такая установлена на заводе (если не была утеряна).

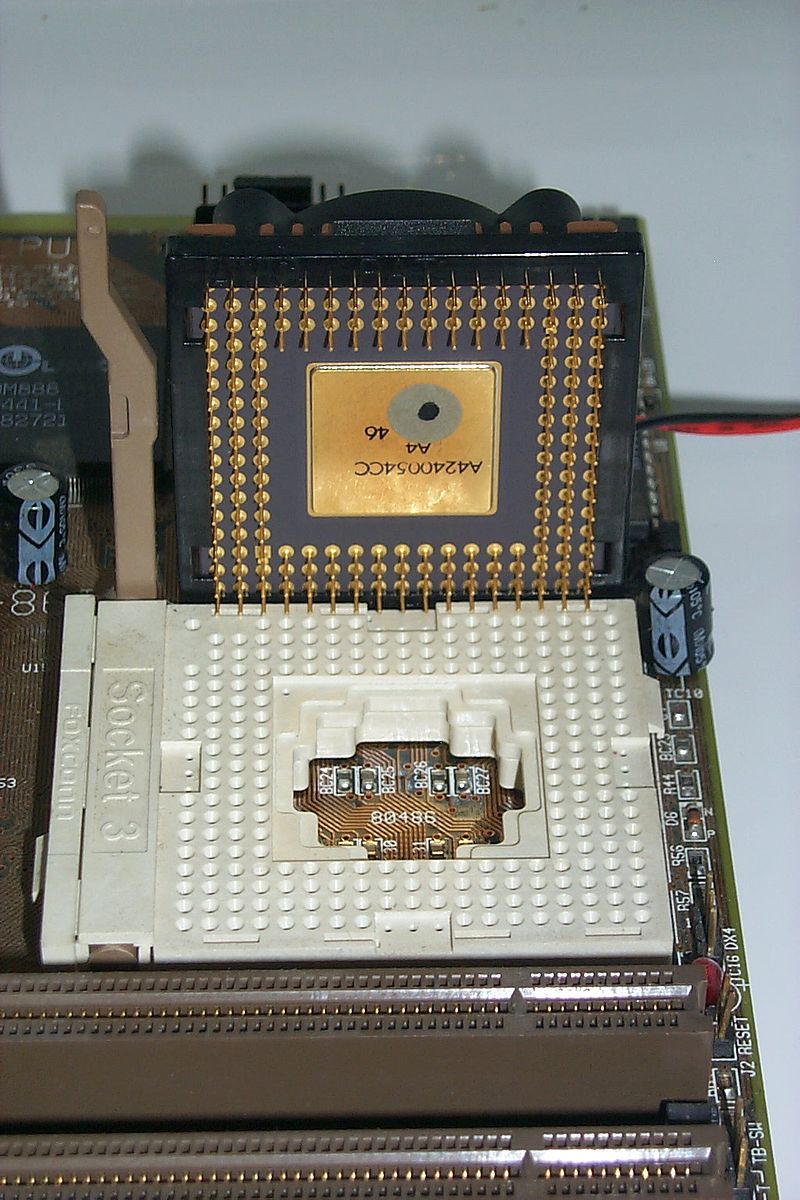

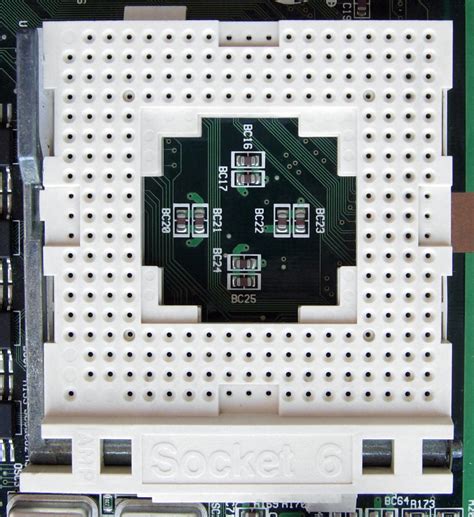

Socket 3 и очень редкий Socket 6 имеют ушки для крепления радиатора.

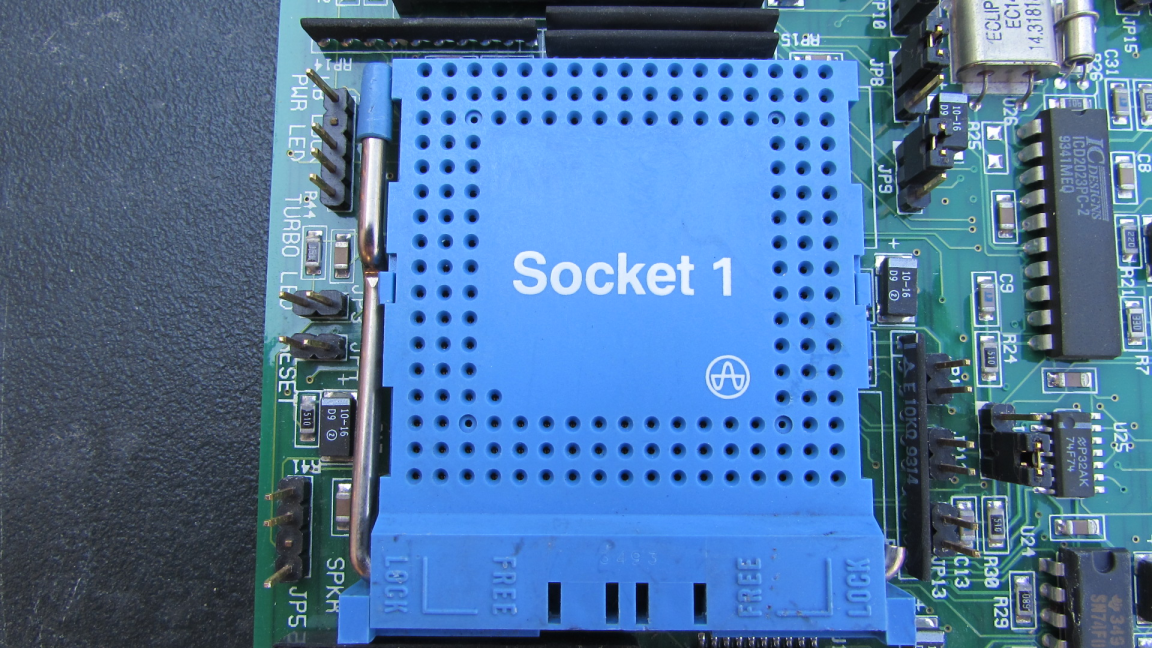

У Socket 1/2 таких ушек нет.

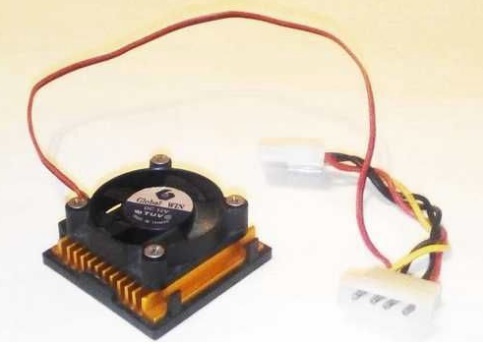

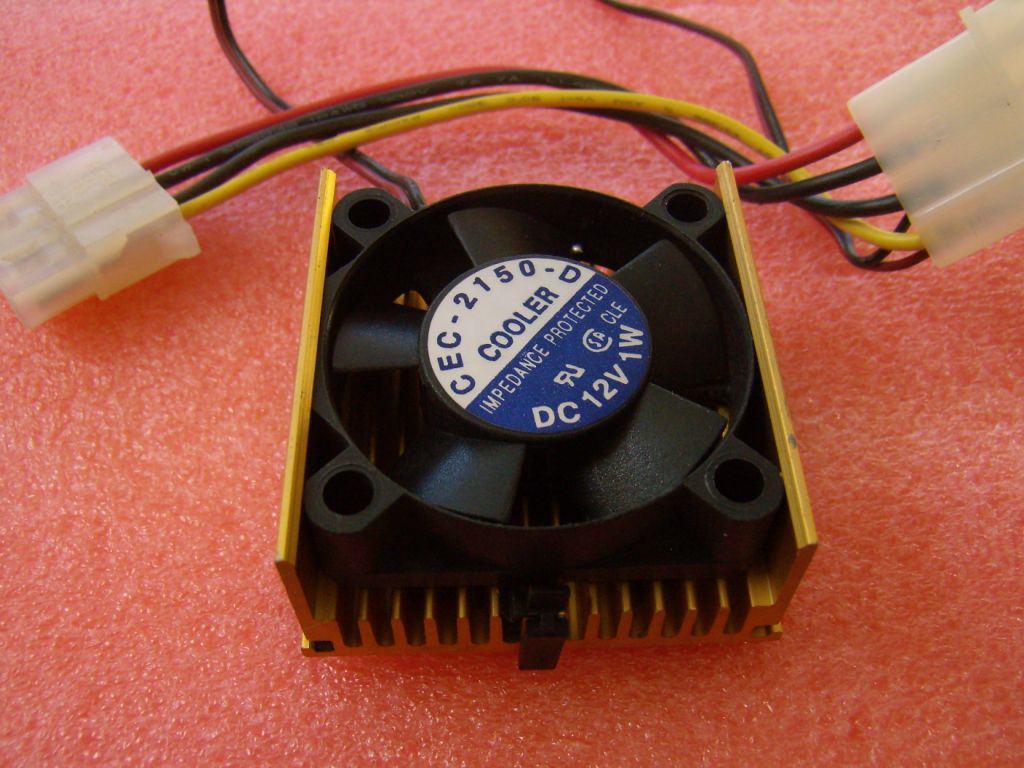

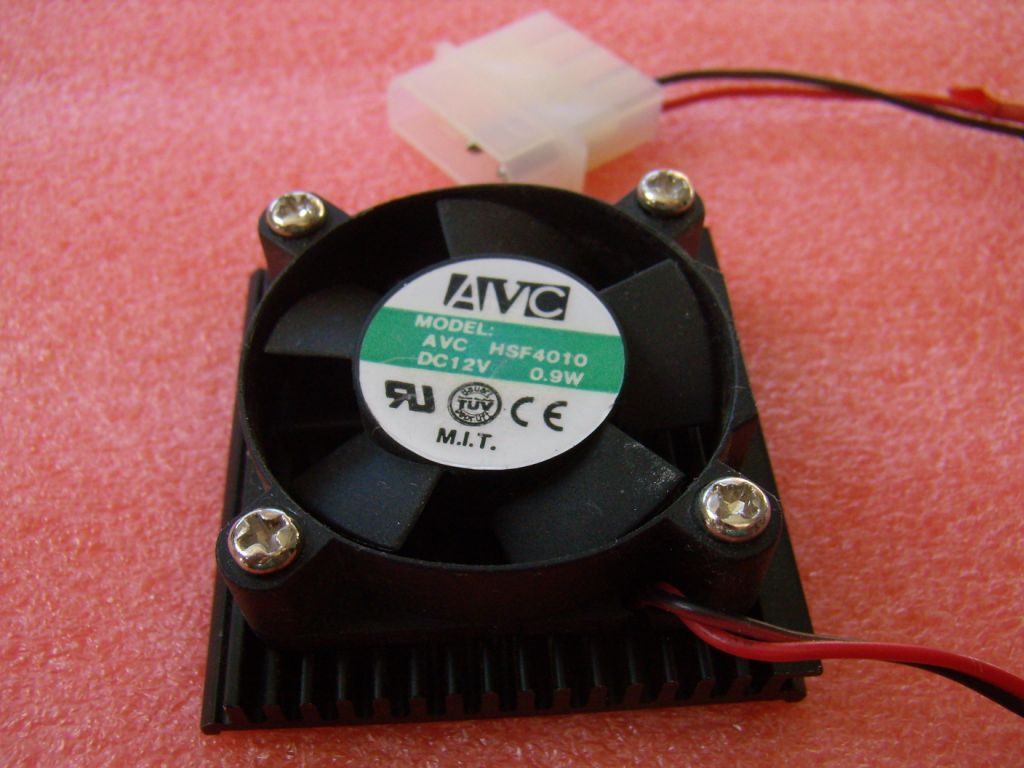

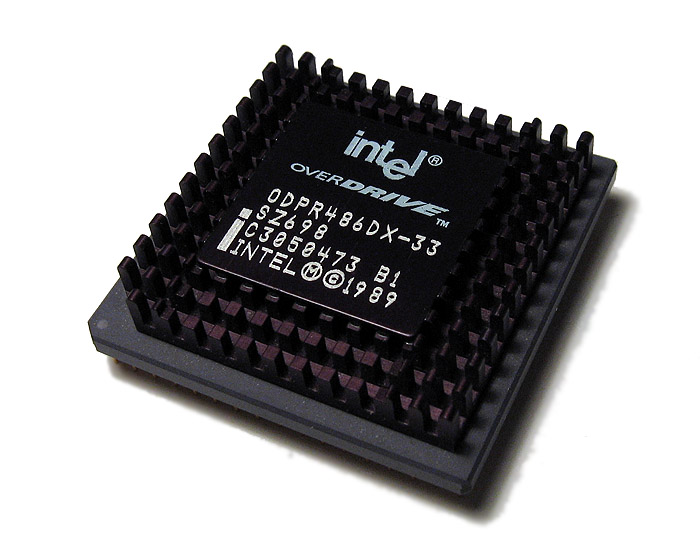

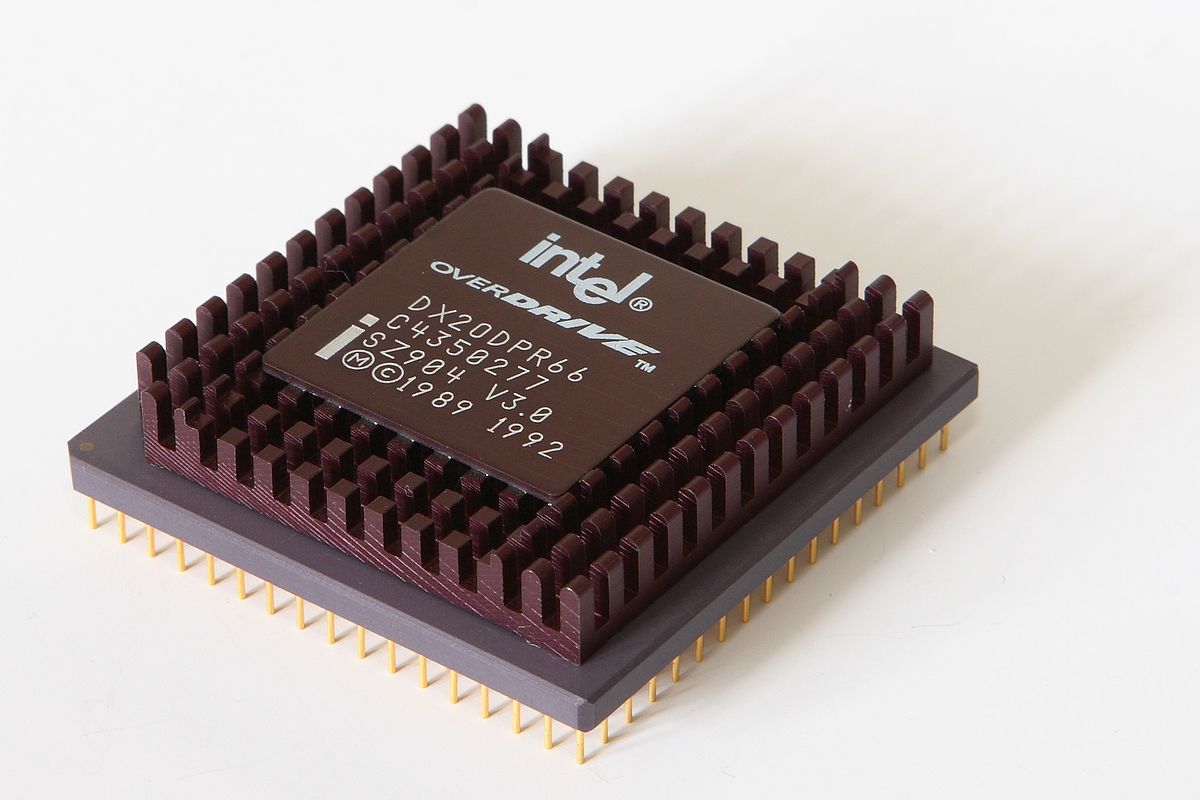

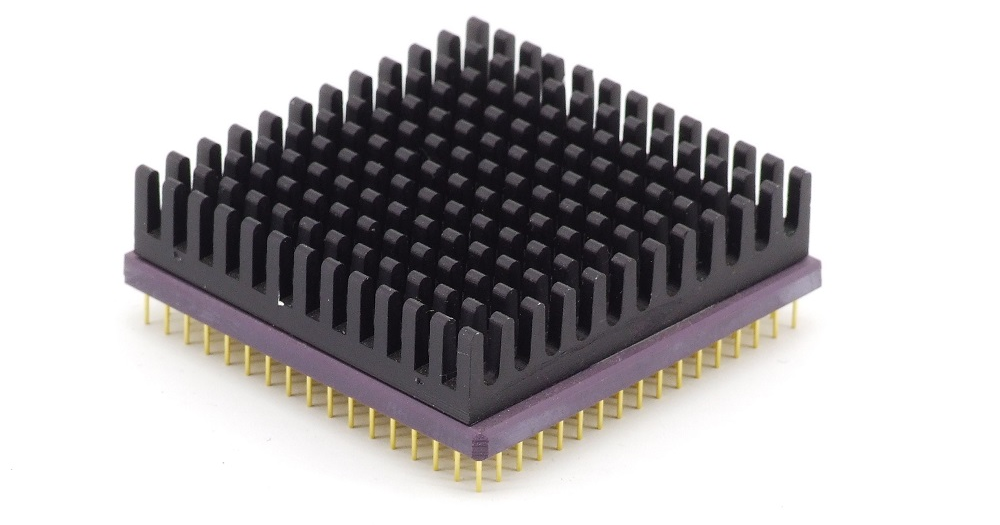

Устанавливаются системы охлаждения такого типа:

Если ушек на сокете нет, то на процессор со стороны ножек надевается специальная пластмассовая рамка и уже к этой рамке пристегивается радиатор/кулер. Рамка довольно хрупкая, из твердой пластмассы.

Термопаста обычно не требуется.
Так же для установки системы охлаждения используются термоклеи (Алсил 5) и термоскотчи. Довольно опасные. При неправильном приклеивании возможен отвал системы охлаждения с её падением на платы расширения.

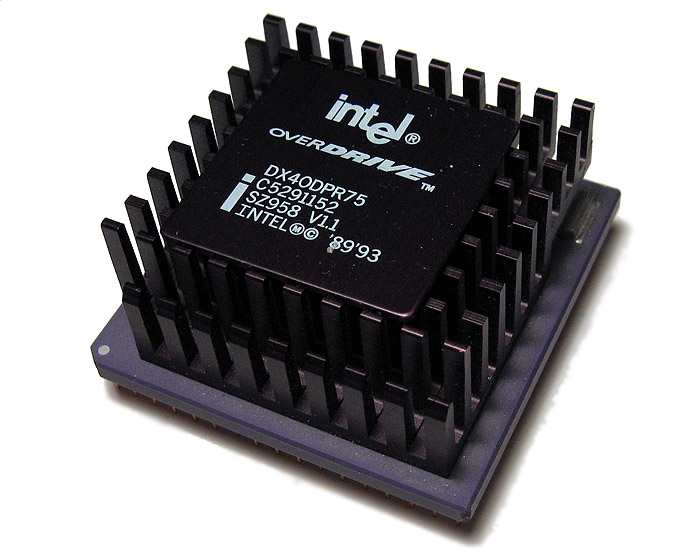

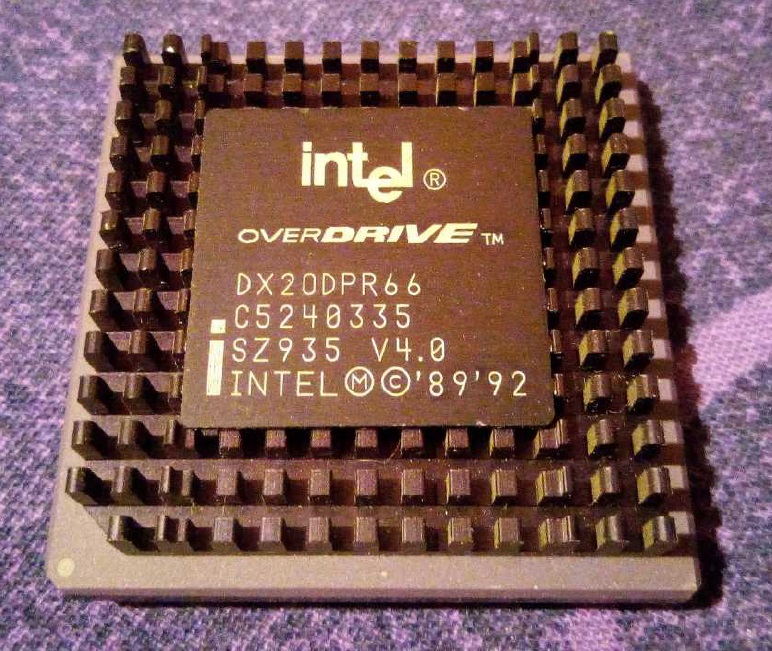

@Strannik_, в моём случае процессор прикреплён к радиатору металлической деталью (возможно и приклеен тоже). Комплект добыт из тяжеленного горизонтального системника украинской сборки (на мёртвом БП было написано Made in Ukraine). На фото с овердрайвами такой детали, как я вижу, нет. Не имея специальных креплений, вижу два варианта:

1) Всё же отсоединить радиатор от DX2-S, чтобы посмотреть маркировку и убедиться, что он тот, за кого себя выдаёт) Вернуть на место - его или DX4, приколхозить маленький не сильно шумный кулер около 40x40 мм.
2) Снять DX2-S с радиатором, вместо него поставить DX4 с приклеенным термоклеем или термоскотчем радиатором с вентилятором.



@Yuriy_X, если для игр не требуется медленная система, то лучше установить DX4. На него установить радиатор, побольше стандартного, желательно закрепить механически (конструкция разборная и надежная). Вместо вентилятора 40x40 рекомендую вентилятор 80x80 с питанием 5 В (обязательно проверить температуру процессора/радиатора после 30-40 минут работы под нагрузкой, в идеале должна быть ниже 60 градусов Цельсия).


Крепеж можно изготовить самостоятельно.

Например, изготовление прижимной планки (см. offtop): Hard - Pentium III охлаждение и разгон

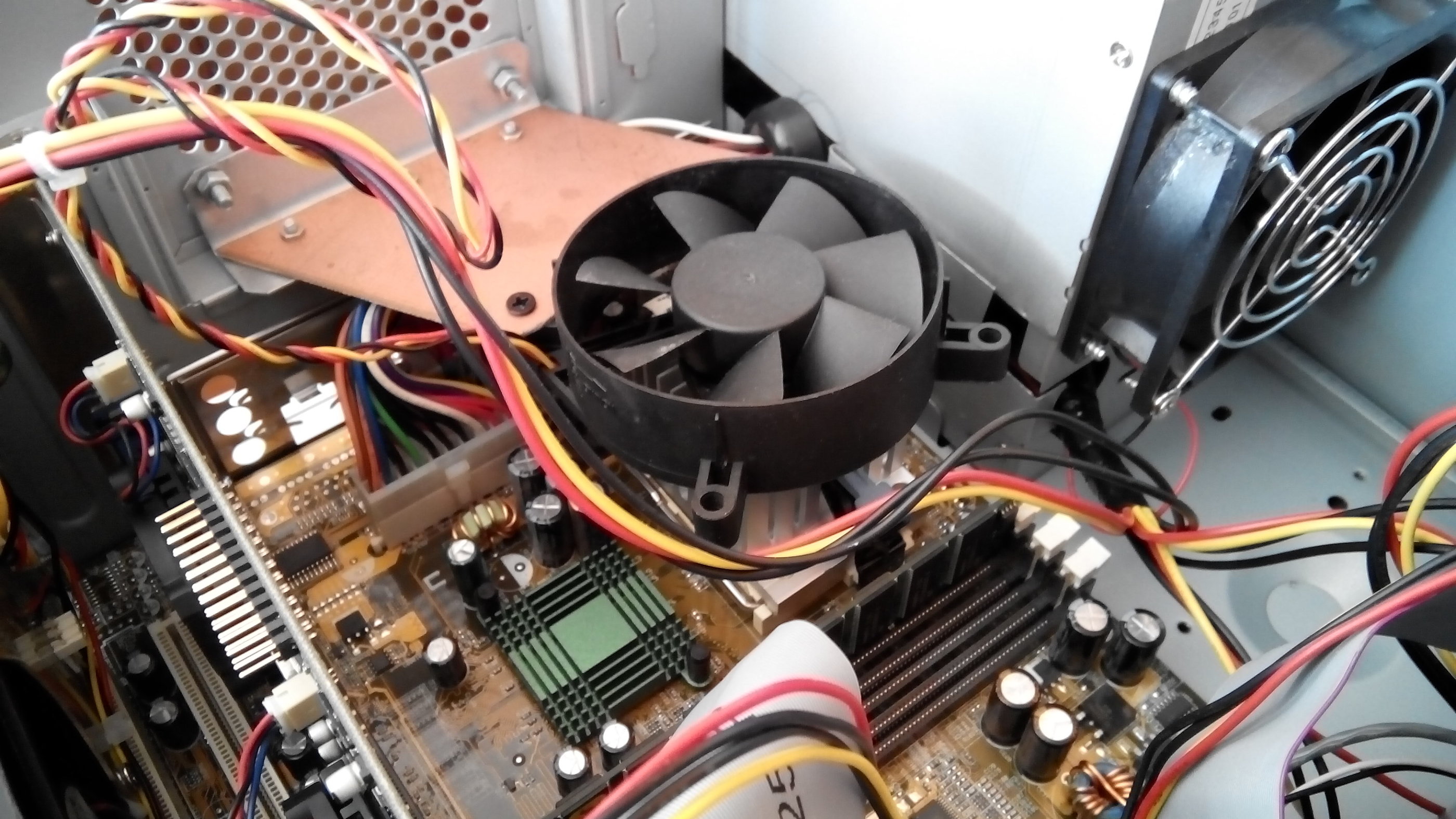

Крепеж вентилятора, собираемый минут за 30. Охлаждает Pentium III-s 1400, снятый с HP ProLiant ML330 G2 с приклеенным игольчатым радиатором.

На плате можно собрать резисторный регулятор оборотов.

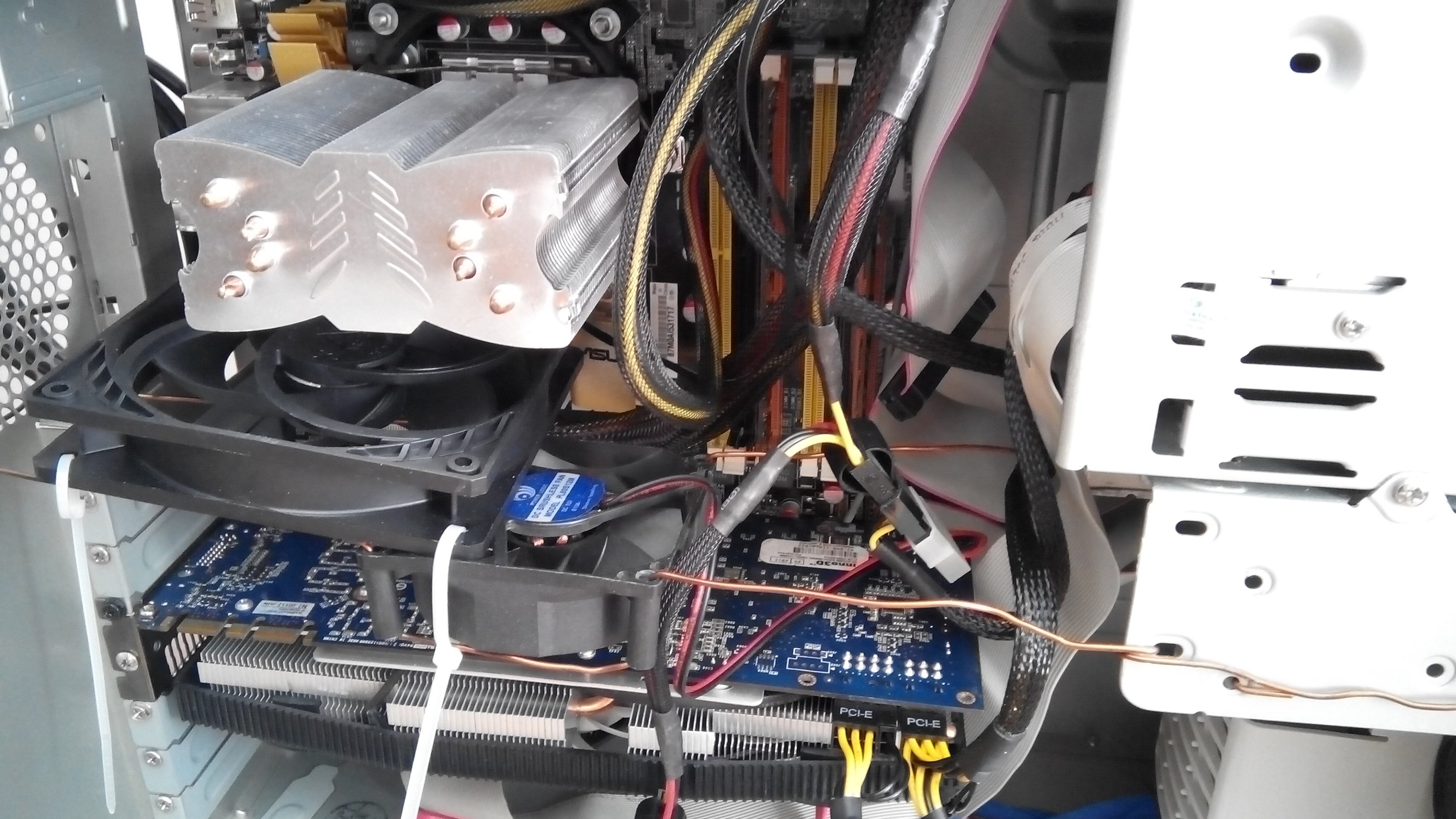

И еще пример совсем быстрого крепления. Нужна медная проволока сечением миллиметр. Offtop

Можно было обойтись без вентилятора, если бы материнская плата не требовала его наличия при запуске. Большой вентилятор стоял на ранее снятой видеокарте с пассивным охлаждением, мелкий просто для компании. Мелкий сейчас отключен, лень было все перегибать. Большой работает на 500-х оборотах без нагрузки.



@Strannik_, спасибо, подумаю.

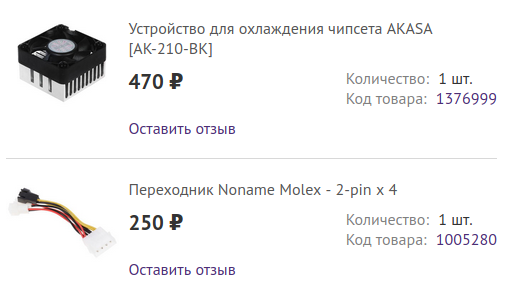

если родной не найдется, то можно вот такой набор сообразить, на моем Am486-120 ничего не висло из того что обычно запускали на 486, в комплекте сразу есть кусок термоскотча 2х стороннего =)



Я так понимаю, разница между DX2 и DX4 для очень старых игр несущественна - на обоих они будут работать слишком быстро. Или есть причины оставить DX2? Для второго своего ретро-системника с Socket 7 я выбирал именно Pentium MMX 200 МГц (а не 233 МГц), чтобы не иметь проблемы Runtime Error 200.

--- добавлено 19 июн 2020, предыдущее сообщение размещено: 19 июн 2020 ---

@1q2w3e, спасибо большое за рекомендацию! Это уже легче найти. Единственный минус - шум 30,04 дБ.



Вдруг у вас есть причины. Какая-нибудь игра, например.
Себе систему на 286-м собираю чтобы в DeathTrack поиграть.

Добавил фото креплений вентиляторов FAQ в помощь строителю "ретрокомпьютера"



@Strannik_, спасибо, что подкидываете идеи. Вариантов, как вижу, много. Как сделаю - покажу.

Что касается зависаний. Подключил и положил вентилятор на радиатор без жёсткого крепления и около часа гонял демки Doom2 и Quake. Компьютер ещё ни разу не завис. Значит дело было в недостаточном охлаждении.

Удивило, что на 486 DX2 66 МГц Quake очень прилично тормозит. А ведь я в юношестве его проходил на конфигурации с таким же процессором и 8 Мб памяти безо всяких кодов. И кажется, что он как-то пошустрее шёл. Наверное, изменилось восприятие комфортного fps.



Квака на 486DX2-66, который только начинает хорошо тянуть Doom? Ну, видимо, в детстве шок от трёхмерности был больше шока от тормозов.



это максимум что можно вытянуть на сокет 3, пентиум овердрайв + 3д ускоритель и это будет 22 фпс



Наверное Помню, в детстве в Doom2 играл на 386SX (частоту не помню) с 4 Мб памяти, жёсткий диск был ёмкостью 40 Мб. Подтормаживало прилично, но игра очень увлекала во многом благодаря звуковушке клону SB Pro, подключенной к усилителю "Эмфитон" с колонками S90.

--- добавлено 19 июн 2020, предыдущее сообщение размещено: 19 июн 2020 ---

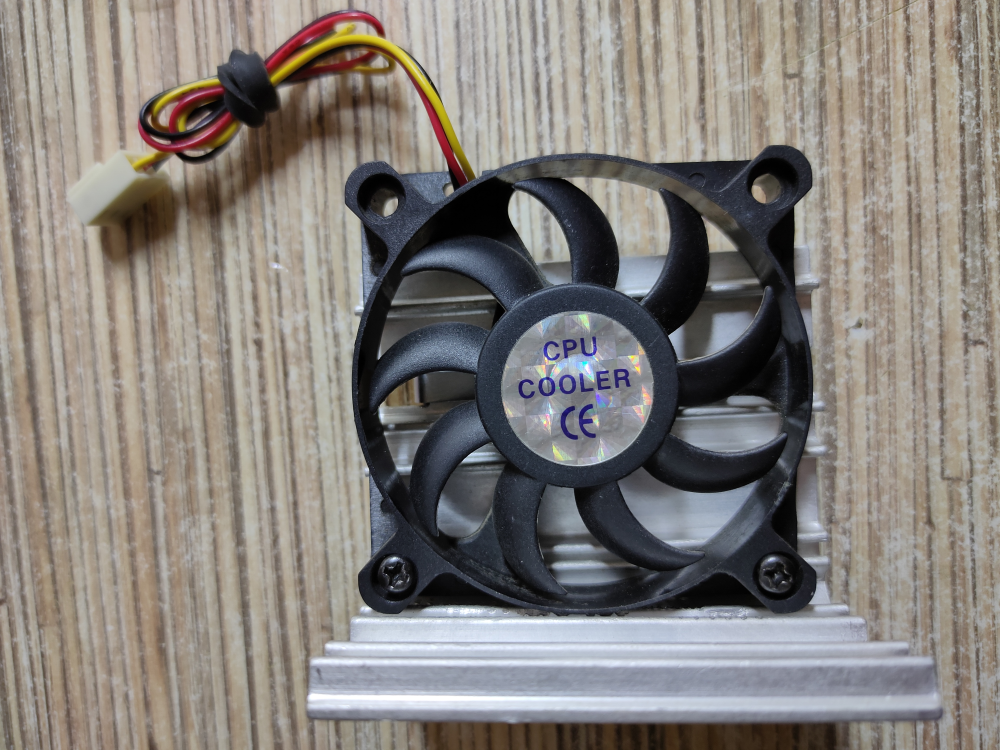

Вот такой получился кулер, даже не совсем колхозно.



Удалось найти два длинных и не слишком толстых самореза и закрепить ими вентилятор. Видимо, здесь был раньше 40x40 мм, который перепродавцы или бывшие хозяева этого компьютера сняли как единственную полезную для себя вещь.

Выступающая часть вентилятора мешала опустить лапку сокета, из-за чего пришлось сначала её опустить, а потом сверху прикрутить вентилятор.

Процессор снимать не рискнул, очень уж туго он прикреплён к радиатору. Думаю, если сниму, то назад может не получиться установить и тогда придётся заморачиваться с термоклеем. В итоге решил, что пусть уже будет DX2, невелика разница. А для Quake и build-игр в относительно высоком разрешении у меня есть Pentium MMX 200 МГц, для ещё более требовательных игр под Windows - Pentium III-S 1133 МГц.



На компьютере с системной платой ASUS P 1-XP55T2P4 REV. 3.00 почему-то перестала работать загрузка с CD-ROM, если он подключен вместе с жёстким диском (разными шлейфами). Жёсткий диск - Primary Master, CD-ROM - Secondary Master или Secondary Slave (не играет роли). Оба шлейфа - UDMA-33.

Уточню, что CD-ROM нормально обнаруживается системой при старте, виден и работает в Windows 98. Какой-то Toshiba, не из последних, специально его выбрал, потому что он не раскручивает диски до дикой скорости.

Если отсоединить шлейф жёсткого диска, то загрузка с CD-ROM происходит без проблем. Если подключить снова - Boot Failure с переходом на загрузку со следующего по приоритету устройства.

С чем это может быть связано? Как побороть?

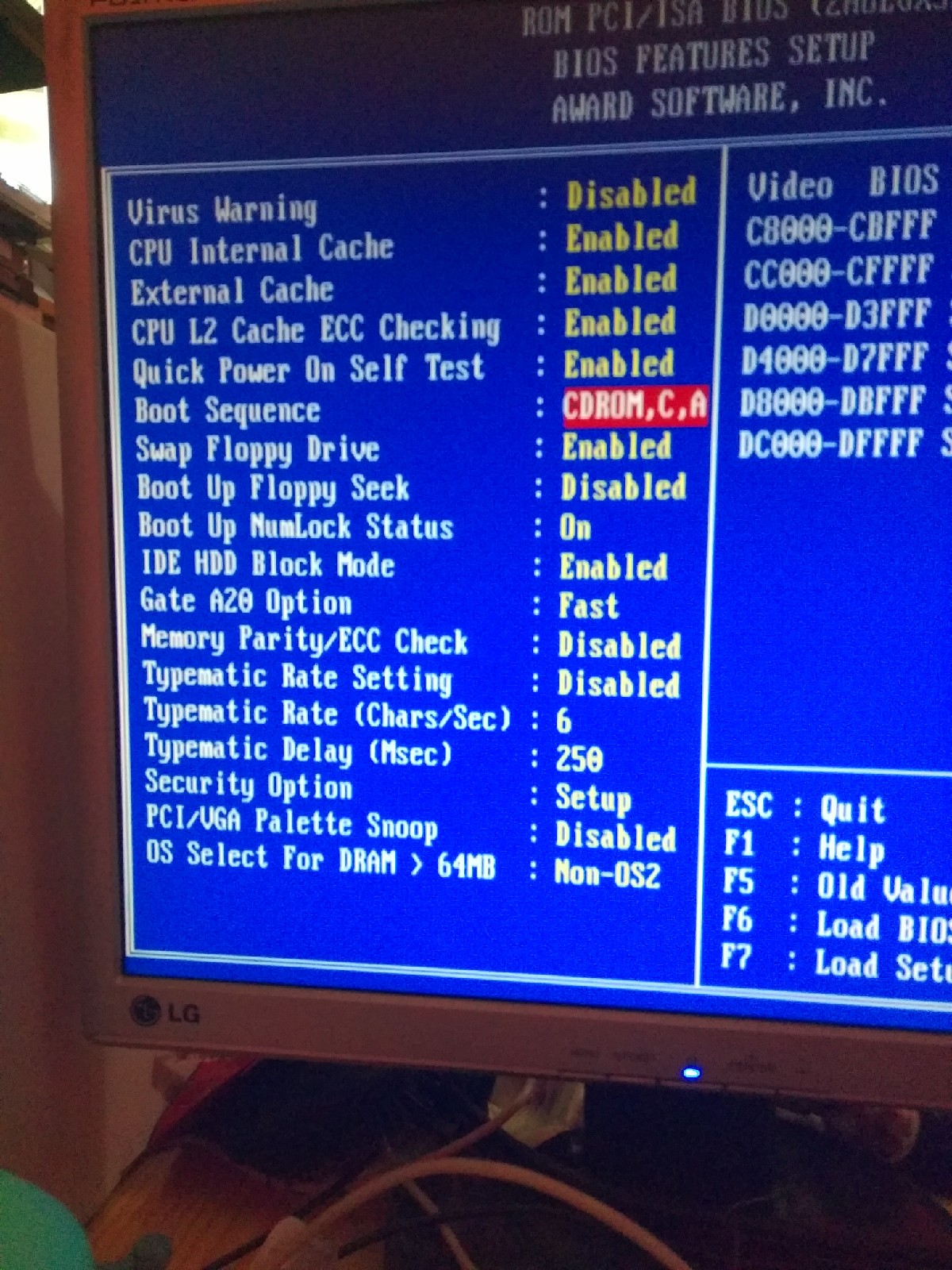

выбрать CDROM в Boot Sequence



@1q2w3e, естественно, он и так стоит первым.
