FAQ в помощь строителю "ретрокомпьютера"

У меня просто давно лежит нековский контроллер с металлической крышкой на чипе, работает даже на первопнях, в более старые машины не пихал.



У меня на первопне GeForce 2 работала без всякой модификации.



От карты зависит. Квадра 280 (FX5200) у меня работала везде, а 440MX не хотела запускаться.



Готовься к проклятиям от людей у которых контроллер на 6212Л не заработал на старой системе/ОС. Плату надо тщательно подбирать, т.к. не все контроллеры на 6212Л одинаково съедобны!



Интересный момент по подыханию поздних говнофлопиков Samsung SDF-321B.

Очередной ушёл после пересборки стенда, задрали меня висящие на проводах кнопки, сделал единую панель под ресет, включение и светодиоды. Заодно получилось компактно, удобно и надёжно разместить флоп.
В принципе не жалко, 321-х со стенда ушло в мусорку штуки 3-4 уже.
Но перед выбрасыванием решил покопаться. Врядли статика. Был осторожен, да и не зима на дворе, дома не сухо. Перевтыкал питание, оно тут хлипко распаяно.
И да, так и вышло, виноват разъём:

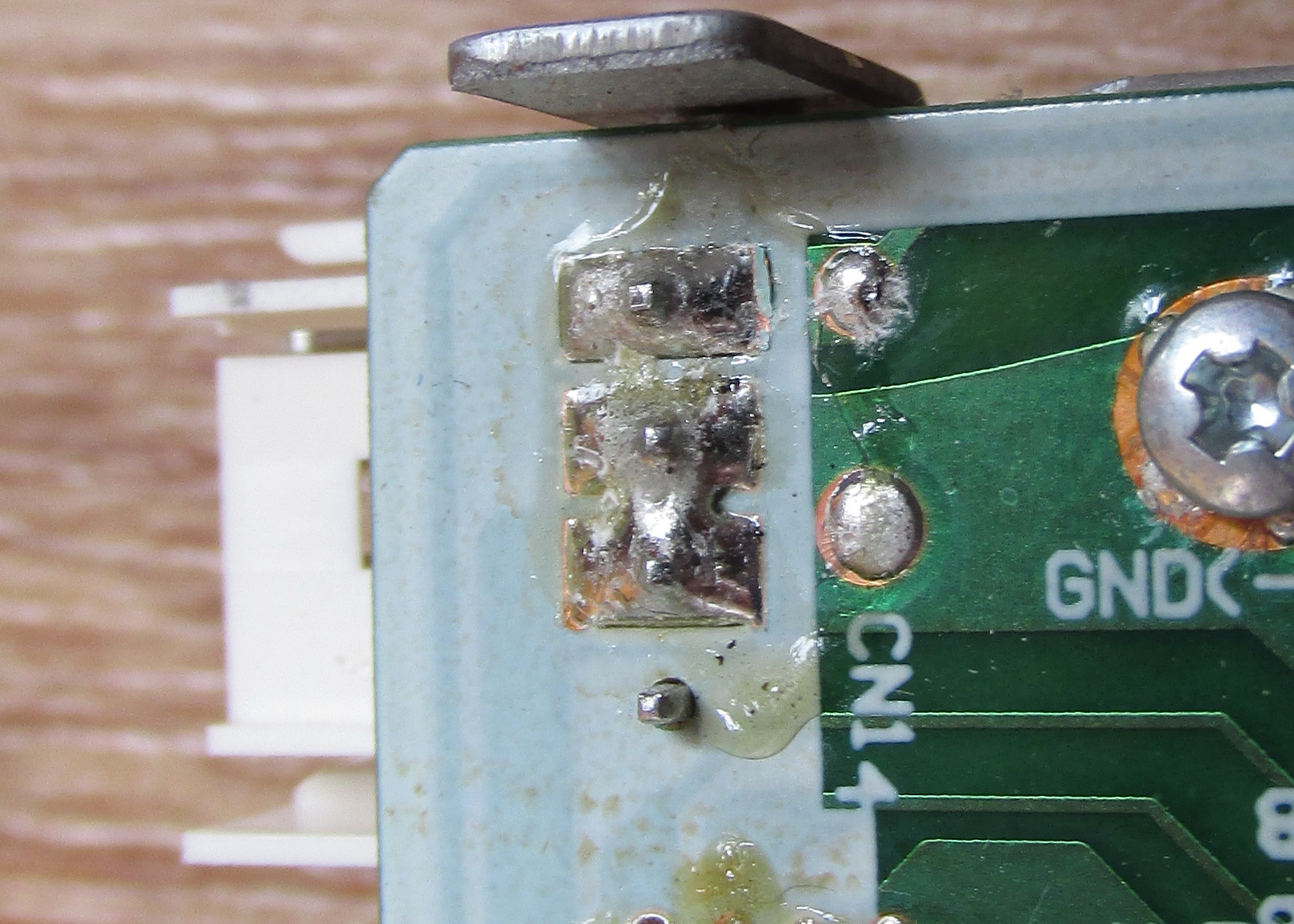

Оригинальный не смытый флюс. Царапины - тыкал мультиметром, чтобы убедиться. 2 в центре - земля. Пустой - +12В, он не используется. А верхний +5В - отвалилась площадка дорожки и флоп остался совсем без питания. Дорожка идёт к точке припоя, на фото явно виден разрыв. Мультиметром тоже виден обрыв.
Всего на трёх запаянных пинах разъём очень хлипкий. Плата однослойная и, кажется, гетинаксовая, а не текстолитовая. Потому дорожки особо хлипкие.

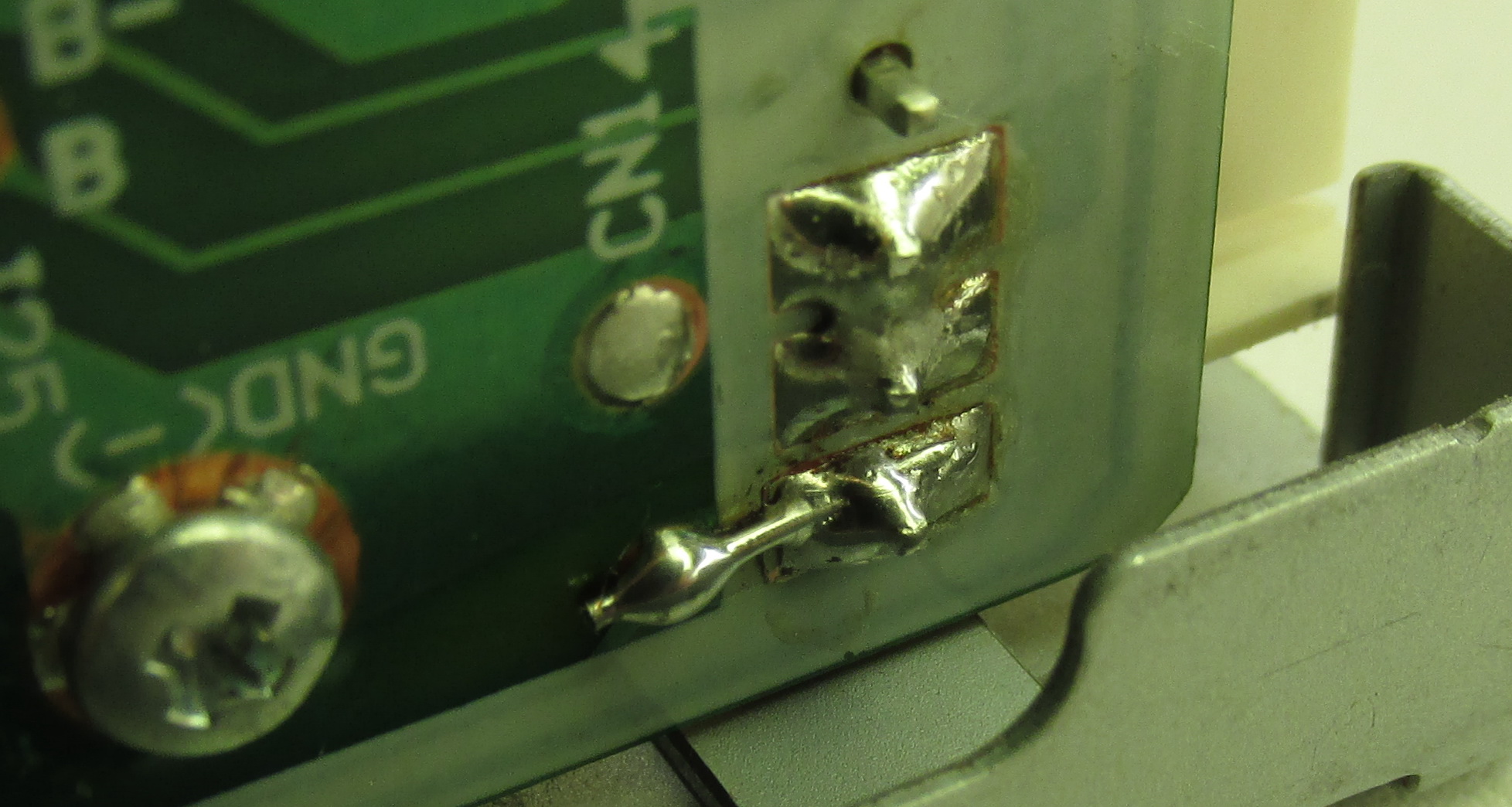

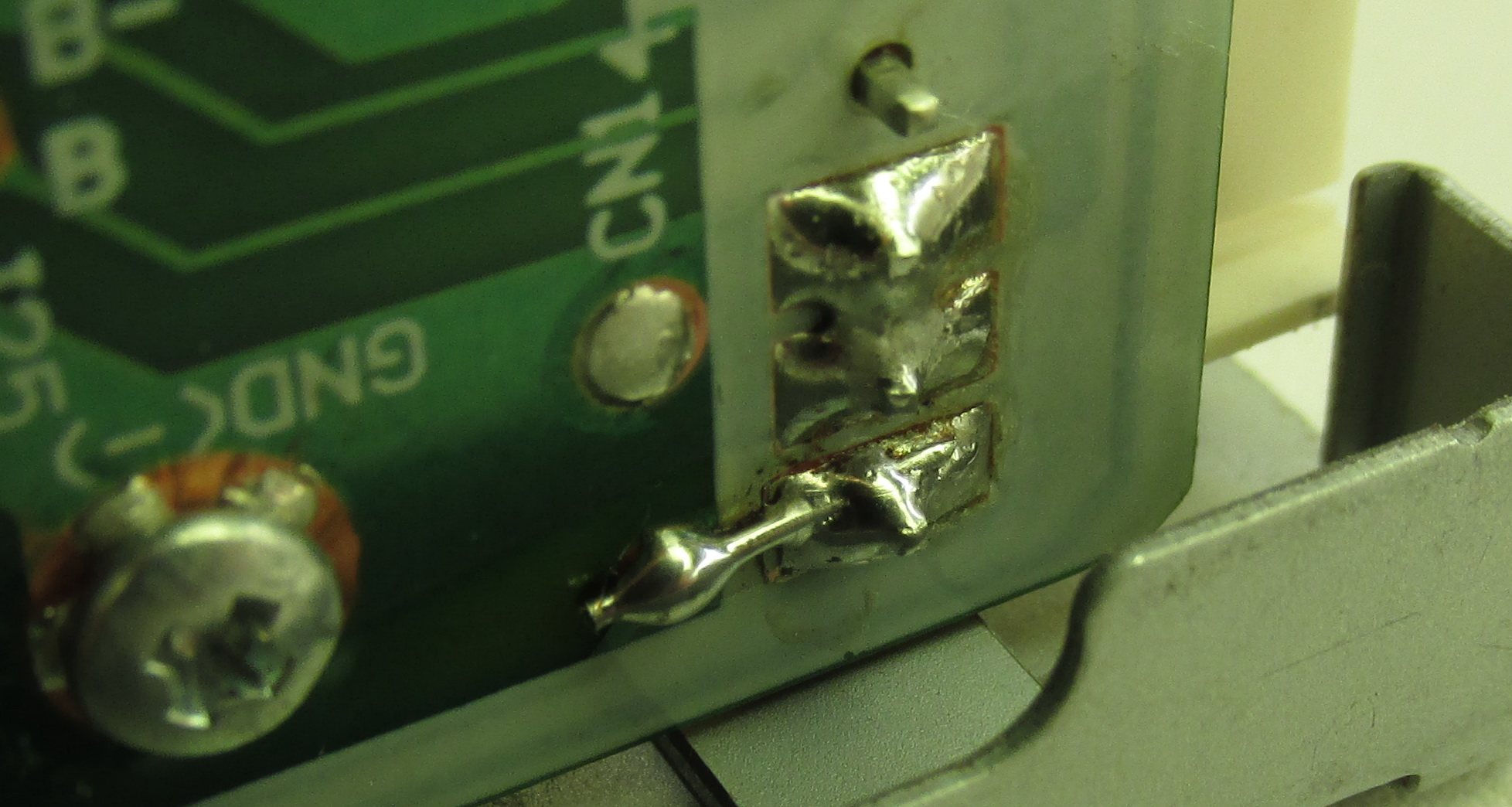

Ремонт очень прост:

(забыл сфотографировать сразу и сделал фото после сборки флоппика)

Сильно подозреваю, что несколько гнусмасов я выбросил именно с этой проблемой. Так как если отвалившиеся от пайки пины видны хорошо, то оборванный пятак легко и не заметить. А с хорошим осмотром я не заморачивался.

--- добавлено 8 авг 2020, предыдущее сообщение размещено: 8 авг 2020 ---

Ревизия флопа TA. Ранние 321-е подобной проблемы скорее всего не имеют, они значительно серьёзнее собраны (у совсем ранних даже корпуса литые). А вот поздние - мусор...

--- добавлено 8 авг 2020 ---

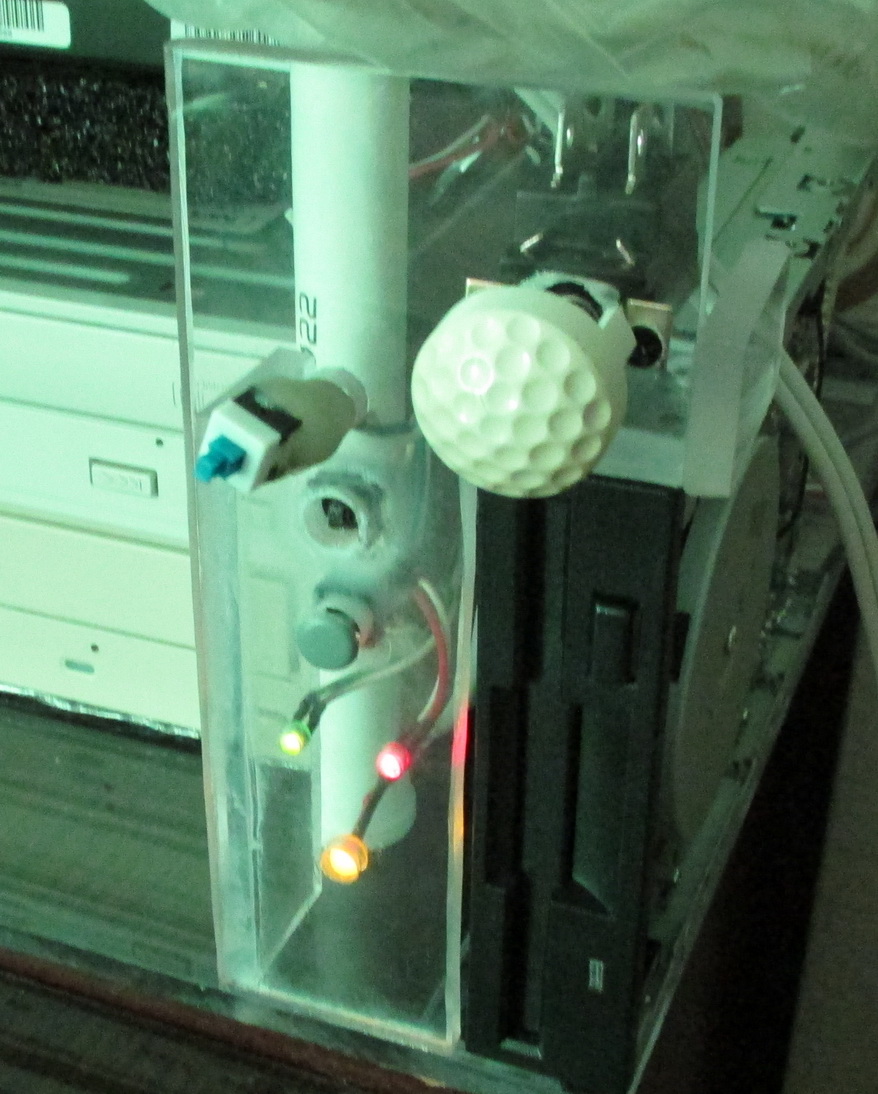

ЗЫ. Панель управления для тестового стнда оказалась очень хорошей идеей.

Светодиоды заметны хорошо, кнопки на плоскости куда удобнее болтающихся на проводах. Поставил так же AT выключатель, светодиод для индикации Turbo. Сверху оставил место для экрачика "мегагерцев", поставлю чуть позже какой простейший HI-LO. Не обошлось и без косяков. Кнопки Reset и ATX Power вклеены на цианокрилате. И если на Power колпачёк наклеился без проблем, то Reset я склеил полностью... Пришлось пропустить старую кнопку через отверстие для Turbo, под которую у меня не было кнопки с фиксацией. Так что есть ещё чего дорабатывать и докупать, но уже очень мне нравится. Особенно место под флопик, что теперь закреплён на винтах, размещён под рукой и не ёрзает при вставливании/извлечении дискеты.



Значит на ней есть преобразователь в 5в в 3.3в. Или на материнской плате есть.



В очередной раз столкнулся с мистическими дутиками.
На этот раз вздулась пара 3300мкФ на асроковской K7VT4A Pro. KZG, вроде бы это серия у чемикон, весьма качественного производителя. Материнка лежала в шкафу, даже без батарейки.



Электролит потихоньку испаряется через микротрещины.
Если же вы про то, что конденсаторы действительно вздулись (изменилась форма корпуса), то, скорее всего, вы не обратили внимания на них, когда убирали на хранение.



Я не мог на такое не обратить внимание. Самые крупные кондёры на материнке, один впритык к соккету, ну никак нельзя на него не смотреть при установке куллера. У него при этом начала вываливаться заглушка донышка и его корпус приподняло на пару миллиметров вверх, у него же начал вскрываться верх. Причём это уже как минимум второй раз, когда после хранения вижу проблемные конденсаторы.
Мне непонятен механизм их вспухания. Врядли разогрев. Может обкладки начинают реагировать с электролитом и разбухают?..
Потёков электролита и характерной коррозии при этом не видно.



@Колючий, действительно, такое встречается.
Хранение электролитических конденсаторов.
Предположу, что причина в химической активности электролита.

Сообщите условия хранения платы: в антистатическом пакете или в полном изоляторе (бумага, картон и т.п.)?



Картонная коробка (почти самая большая из белорусских почтовых) с несколькими другими материнками. Статика электролитам не особо страшна.



@Колючий, попробуйте одну-две контрольных платы хранить в антистатических пакетах.
В порядке бреда: химически активный электролит создает разность напряжений межде обкладками, что увеличивает скорость реакции..

Место хранения должно быть сухим, без резких перепадов температур.

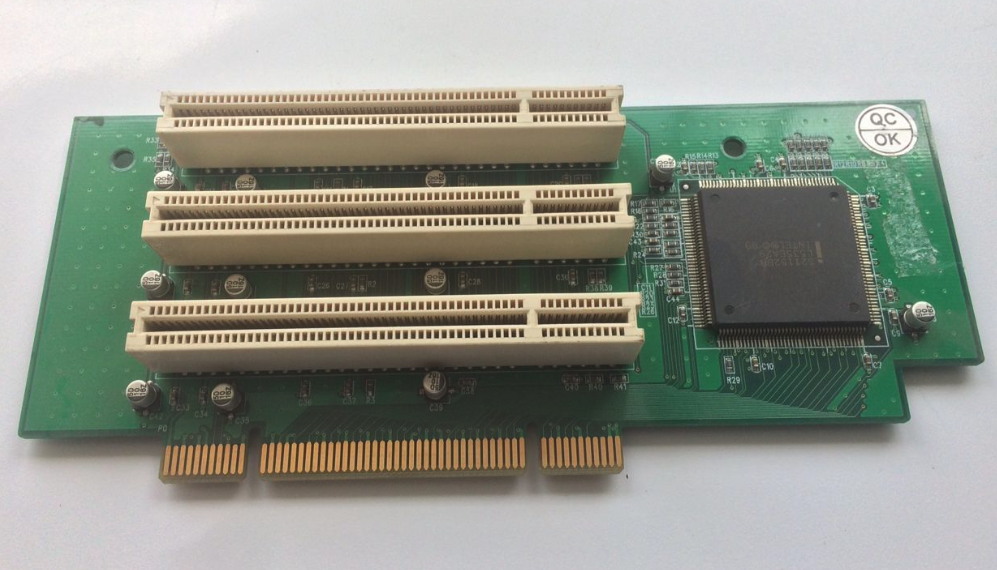

а кто подскажет, вот такая штука заработает на тонком клиенте с одним PCI слотом через райзер? И если да, то будет ли одновременно на ней работать саундбластер и 3dfx ускоритель?



Трудно сказать, заработает ли оно вообще на стороннем железе, отличном от родного, где оно изначально стояло.



Ведь попытка - не пытка! Правда, Лаврентий Павлович?

Зависит от того, насколько хитрая микруха там стоит. Классически у PCI линии данных общие, а адресные линии отдельные по слотам. К какой из карт обращаться, командует южный мост. Количество слотов и, следовательно, адресных линий, всегда прописано в BIOS. А здесь как южник будет различать три устройства через одну адресную линию, вопрос.

Вот на ISA всё проще! Все линии общие, любой пассивный райзер годится.



это обычный мост pci-pci 21152. все будет работать



Ну вот, наш гуру одобрил. Значит, всё в порядке!



в4 и в5 может не заработать из-за биоса, не проверял



От чипсета еще зависит. Некоторые не особо жалуют девайсы через PCI мосты.



а питание он делит поровну на 3 или распределяет по нуждам потребителей?
