FAQ в помощь строителю "ретрокомпьютера"

@BrainRipper, если верить этой таблице, то Rialto есть только в AGP-версиях карт на базе X700, X700 Pro, X800 и X800 XL. Остальные, включая топовые X850XT/XT PE - без него. Радует, что массовые X800 Pro и GTO можно смело брать. Их на вторичке достаточно много.



Я предполагаю, что для этого семейства будет больше выбор драйверов подходящих для игр соответствующего периода.



Попался тут кулермастер под 478 с очень оригинальным креплением, по виду такой же, но на моем вентилятор более тонкий и с более длинными изогнутыми лопастями, хотя тоже от СМ.
Cooler Master Socket 478 - Kupindo.com

Не сразу допер, как его снять, надо просто всего лишь чуть придавить сверху и вытащить ножки-крючки с одной стороны из проушин рамки. И все легко снимается.
Кулер семидесятка очень тихий, радиатор алюминий, но массивнее боксового, прескотты гнать он, скорее всего, не годится, но для нортвуда с головой.



Неплохой вариант, но я бы медь поискал с креплением для стандартных кулеров, они попадаются на Авито и всяких железячных интернет-барахолках. Вот, например:
Цельно-медный кулер Socket 478 купить в Краснодаре | Бытовая электроника | Авито
Интересно, с семидесятками вообще раньше дела не имел. Думал, что только 60 и 80 мм бывают.

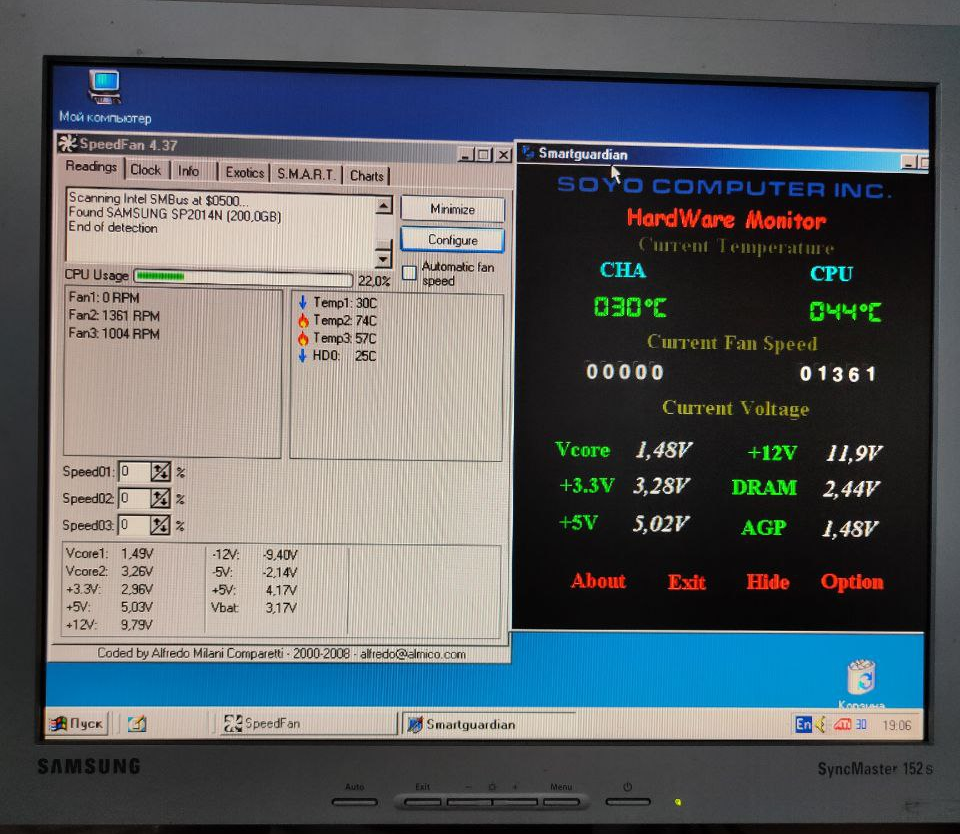

Запустил фирменную утилиту SOYO и SpeedFan одновременно. Понятно, что реальная температура процессора - 44 °C). А что может быть за датчик 30 °C в обоих программах и 57 °C в SpeedFan?



CHA - я думаю, это chassis (шасси), то есть, вероятно, материнская плата в районе процессора?



@Grue13, вероятно, так. Осталось выяснить, что за 57 °C в SpeedFan.



Поверхностный поиск выдал ответ, что это температура в корпусе. Хз



Дать нагрузку на проц, снять нагрузку на проц и проследить, с какой скоростью меняются цифры. Высока вероятность, что это есть реальный датчик температуры процессора, который в самом ядре. А 44 - это лепесток на плате под процом, который ставили на абсолютно подавляющем большинстве мамок Socket7/Socket370/SocketA и именно его обзывали, в том числе в биосе, CPU Temp.



Давно хочется какую-нибудь древнюю конфигурацию собрать уровня 486-го или старше. На днях предложили посмотреть целую коробку старых материнок. Какие-то в процессорами, какие-то без них. Больше половины - зеленые, ржавые, с ними я связываться не хочу. Далее фото относительно нормальных:

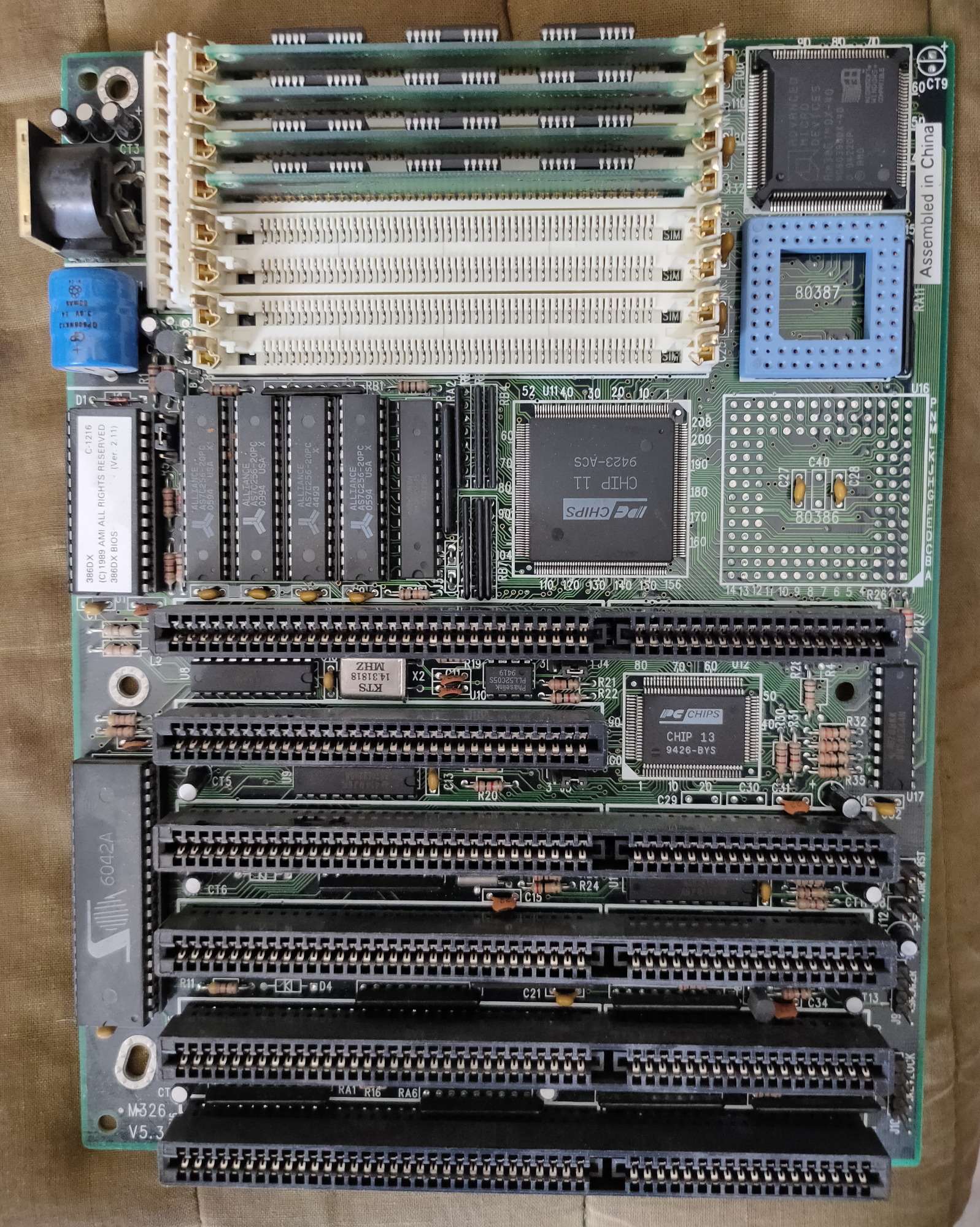

1) Am386 DX40. Бочонок-батарейка вроде не потекла, сзади плата в норме. Я так понимаю, для полноценного использования этой платы понадобится мультикарта для подключения жёсткого диска (есть только переходник IDE-CF) и, возможно, новодел - ISA-контроллер для мыши PS/2. Также нужно будет что-то придумать с батарейкой. Каковы шансы, что она живая?

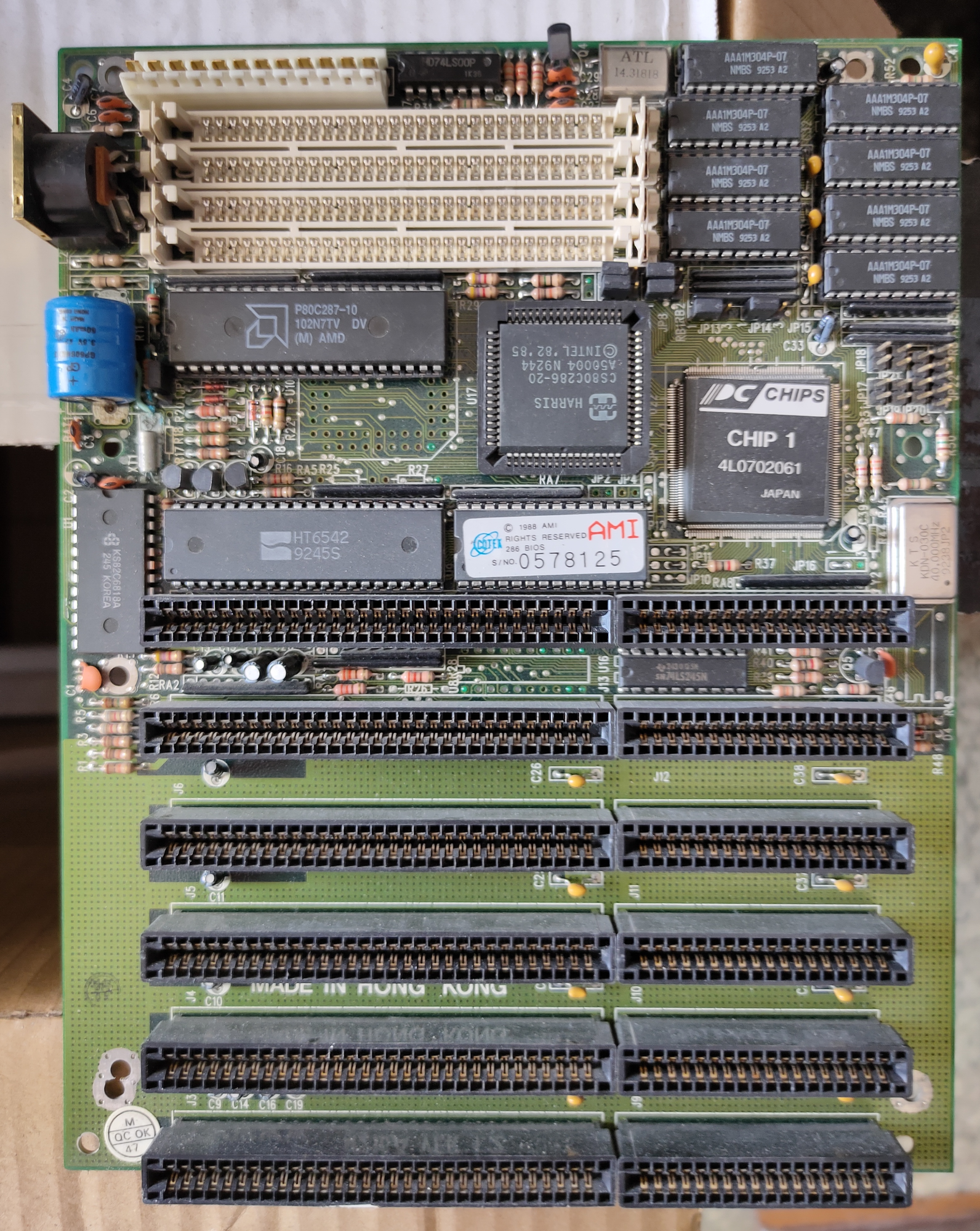

2) Вроде как 286-й с маленькими SIMM. Так понимаю, с ней примерно такие же перспективы, как с предыдущей.

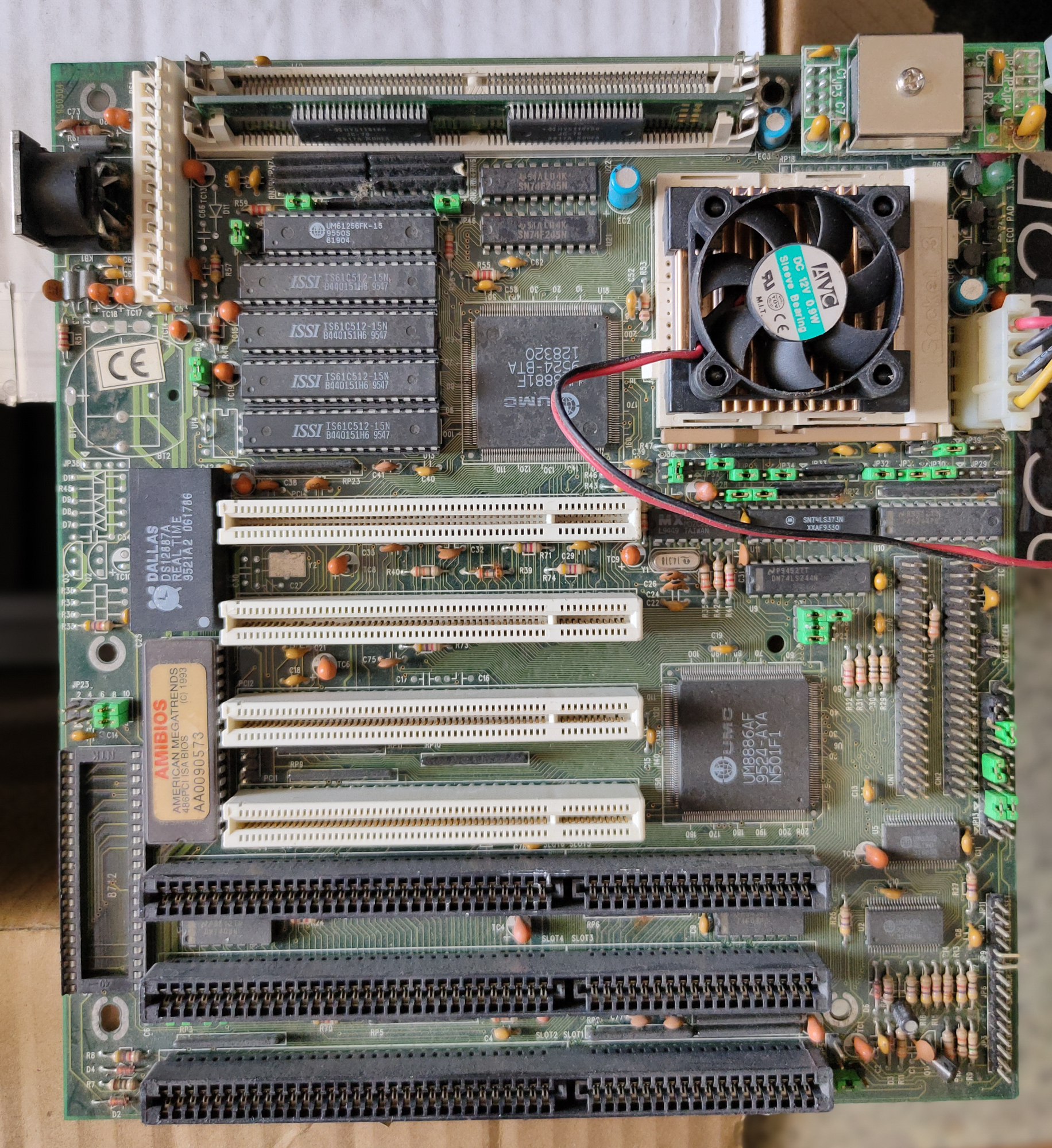

3) Socket 3, видимо, с 486 процессором. Нравится, что есть встроенный IDE-контроллер, но непонятно, где разъём для флопика. Также не понял, что за элемент справа вверху. Он держится на двух соединениях, подобных шлейфу (насаживается как дочка на звуковушку). Вижу под клавиатурным разъёмом как будто площадку под батарейку, но почему там пусто?



4) Это наименее интересная из перечисленных материнка, привлекла тем, что Socket 7 + AGP + поддержка K6-2. Кроме ржавчины на радиаторе справа вверху существенных повреждений не обнаружил.



Буду очень благодарен какие-то общим советам по этому железу. Что из этого выглядит наиболее интересным, какая адекватная цена этих материнок? Продавец ждёт от меня предложения. Даже не знаю, сколько за них предложить и какие из первых трёх покупать в первую очередь, если все забрать не получится.



1. Выглядит хорошо. Да, нужен мультиконтроллер. Нет, PS/2 нафиг не нужен если есть мышь для COM интерфейса, или шариковая PS/2 мышь и PS/2->COM переходник в стиле известных USB->PS/2.

--- добавлено 16 июл 2021, предыдущее сообщение размещено: 16 июл 2021 ---

2. Тоже не плохо. Около батарейки, кажется, немного ижанита и следы ремонта, стоит доработать, чтобы не разлазилось дальше, не выглядит трудазатратным. На плате дипами набран 1Мб. Вполне может быть умеет и свыше 1Мб. Нужен мультиконтроллер.



Бочонки советуют выпаивать, они часто текут с фатальными для плат последствиями. Далласы разряженные придется менять или расковыривать на предмет подпаять батарейку.
Вообще, крайне высока вероятность, что придется заниматься ремонтом, чистить зелень и восстанавливать дорожки.
Супер сокет это Лаки стар))



3. Отсутствует клавиатурный контроллер (пустая кроватка, замену можно поискать). Вместо батарейки стоит даллас, его надо будет перепаять. Или разобраться и впаять кроватку под литиевую батарейку. Там явно предусмотрен не только щелочной аккумулятор и даллас, судя по шелкографии. Материнка с PCI, что очень хорошо для 486-х. Выглядит в целом перспективно.

--- добавлено 16 июл 2021, предыдущее сообщение размещено: 16 июл 2021 ---

4. Via MVP3 - чип с лучшей поддержкой AGP на Super 7. Но не самый быстрый (это к Ali Alladin V). Кроме ржавого радиатора есть ещё проблема - это лаки стар. Хотя, если тебя не пугает, что 1 и 2 - PCChips, то это не должно быть проблемой.



@Колючий, а почему в № 3 может отсутствовать клавиатурный контроллер? Как же она без него работала? Перепаять даллас - что имеется в виду - найти такой же или впаять вместо него что-то другое?

То, что материнка под Socket 3 с PCI, мне тоже понравилось. До этого имел дела с VLB материнкой под Socket 3, она в некоторых играх из-за слабой видеокарты очень медленная была (в итоге продал ту конфигурацию).

По поводу VIA MVP3 - тоже слышал. В ней чуть менее заинтересован, потому что есть две штуки Acorp 5ALI61 в отличном состоянии со всеми хвостами - одна стоит в одном из ретро-компьютеров, другая - запасная.

То, что Lucky Star, конечно, не очень здорово, но выбирать сейчас не приходится. А про PCCHips вообще ничего не слышал. Они тоже бюджетные?



они на али до сих пор продаются новые

они прославились фэйковыми кэшами на платах в свое время

UMC хорошие были чипсеты под четверки, но вроде лучшими были SIS



А чем они лучше или хуже обычных батареек? Почему их ставили?

Ну это не самое страшное)

Ясно, буду иметь в виду.



Клавиатурный контроллер - никак она не работала без него. Сняли для чего-то другого, возможно.
Даллас - проще найти что-то совместимое, там в одном чипе CMOS+батарейка.
Тут есть кусок про чипы, распиновку, взаимозаменяемость: Часто задаваемые вопросы о BIOS

Zida, Tomato, Lucky-Star, PCChips - не разбирался во взаимоотношениях между этими "брендами", но зачастую это одно и то же.



У 486-х, как правило, отдельная микросхема контроллера клавиатуры не нужна, так как его функции уже реализованы в чипсете (на всех мамках с Socket3 и PCI уже так, насколько мне известно). Место для отдельного контроллера оставляют, чтобы можно было реализовать без изменения текстолита альтернативную версию матери с выходами ps/2 для клавиатуры и мыши. Почему-то на поддержке ps/2 мыши через чипсет экономили. И этот абсурд прекратился только в эпоху Pentium.



@TheMadLynx, то есть существуют материнки Socket 3 с разъёмами PS/2? Вам такие попадались?

--- добавлено 17 июл 2021, предыдущее сообщение размещено: 17 июл 2021 ---

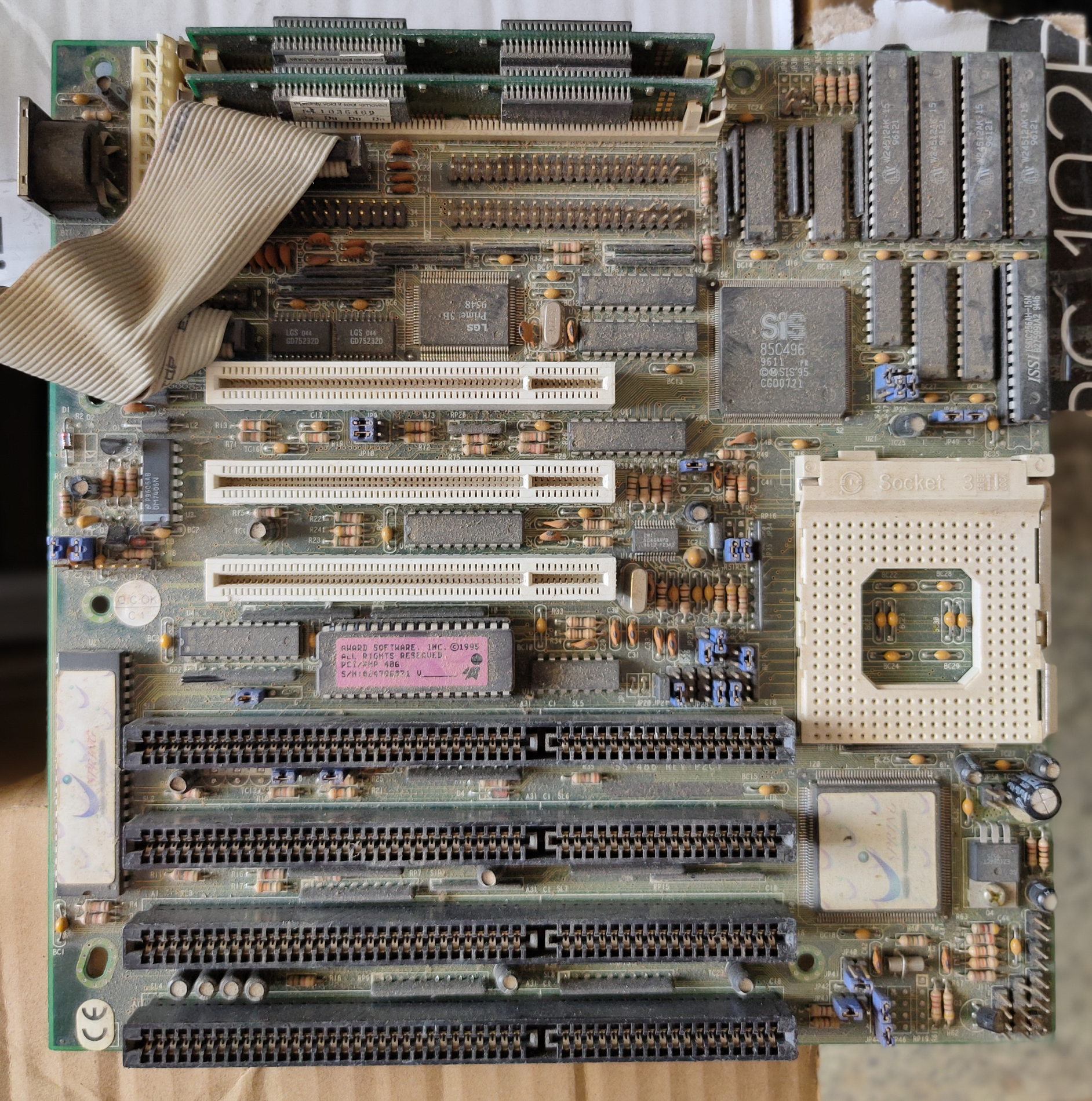

Забыл ещё фото этой материнки выложить:



Вроде тоже в хорошем состоянии и с IDE-контроллером, но непонятно, где батарейка. Вот обзор похожей платы, но она с батарейкой: https://otzovik.com/review_6885078.html



@Yuriy_X, у меня такая валяется где-то в утиле на работе. Там посадочные места под стандартные разъемы PS/2 под мышь и клаву разведены на текстолите. Но дополнительного контроллера и нескольких элементов обвязки как раз не хватает.

--- добавлено 17 июл 2021, предыдущее сообщение размещено: 17 июл 2021 ---

Шлейф слева надо убрать и будет видно место под батарейку.
