@radical1010, попробую прикупить парочку других CD-ROM приводов, по возможности более старых - длинных, с крутилками и больше, чем одной кнопкой. Раньше ведь всё работало нормально. Дисков много разных, включая копии лицензионных Windows 98, ME и т. д. Все одинаково не грузятся.



Я бы лучше более новые проверил. Тем более, CD-привод — не та вещь, где за ретро стоит гнаться.

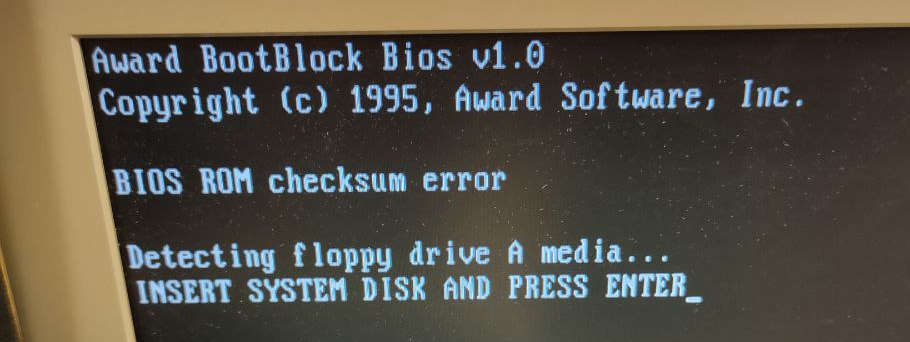

Очередной старт с включенным CD-ROM, отключенными жёстким диском и флоппиком, и вот такой сюрприз:



При этом материнка не один раз пикает, как при успешном старте, а три раза и каким-то более глухим непривычным звуком. Потом всё висит, на CTRL+ALT+DEL никакой реакции. Пробовал сделать ей Clear CMOS Data перестановкой джампера - никакого результата.



@Yuriy_X, замените батарейку на новую (можно проверить тестером напряжение батарейки при отключенной сети, т.е. кабель питания от розетки отключить).
Второй вариант - плохой контакт микросхемы в кроватке. Вытащить и установить обратно. Аккуратно, усилие большое.

У вас дополнительный кэш установлен?

Странно, что у HDD PIO mode 4. Материнская плата поддерживает IDE DMA.
По хорошему и CD-привод должен использовать DMA.



@Yuriy_X, если не ошибаюсь, то это такой у Авардов экстренный режим восстановления, где предлагается с дискеты прошивку БИОСа восстановить (если предыдущий совет не поможет - достаточно закинуть на неё файл прошивки, остальное он сделает сам).



@Strannik_, батарейка 3,04 В, плата запускается и без неё. Микросхему из кроватки вытащил и вставил, это не изменило ситуацию. Кэш установлен - 512 Кб. Насчёт Mode 4 у HDD ничего не могу сказать, в биосе всё стояло на AUTO.

--- добавлено 12 авг 2021, предыдущее сообщение размещено: 12 авг 2021 ---

@Revolter, понял, буду искать дискеты. Куда-то засунул их после переезда, теперь найти не могу)



нашел такую инструкцию

Восстановление AWARD BOOTBLOCK BIOS.
В случае с AWARD BIOS процедура похожа, но есть отличия. Вы должны будете подготовить рабочую дискету с прошивкой BIOS в формате *.BIN, записать на дискету программу - прошивальщик и файл AUTOEXEC.BAT. AWARD BOOT BLOCK не может автоматически восстановить системную область BIOS, поэтому в файл AUTOEXEC.BAT будет необходимо записать команды перепрошивки BIOS. Система запустит этот BAT-файл и таким образом перепрошьет системную область BIOS. Процедура восстановления выглядит так:

1. Создайте загрузочную дискету. Для этого лучше всего из командной строки DOS дать команду FORMAT A: /S Ключ /S означает, что на дискету будут скопированы системные файлы. Если Вы используете системы WindowsME, WinNT, Win2000 и старше, такой способ создания дискеты для Вас недоступен. Зайдите на сайт www.bootdisk.com и скачайте оттуда образ загрузочного диска.
2. Скопируйте на дискету нужный файл BIOS. Многие прошивки, доступные в интернете, выложены там в заархивированном виде. Естественно, что архив надо распаковать и скопировать распакованную прошивку. Туда же скопируйте программу-прошивальщик.
3. Используя текстовый редактор (например, Notepad) или любой редактор, встроенный в командные оболочки DOS (Norton commander, Dos navigator), создайте на дискете файл AUTOEXEC.BAT Файл должен быть в текстовом формате, и его название должно точно соответствовать указанному, без малейших вариантов. Если Вы используете Notepad? то Вам может понадобиться смена расширения файла с TXT на BAT
4. В том же текстовом редакторе вставьте и сохраните в файле следующие строки:
   @echo OFF
   @AWDFLASH BIOSFILE.BIN /py
   Ключ /py нужен для того, чтобы процедура прошивки запустилась без участия пользователя. Имена AWDFLASH и BIOSFILE.BIN приведены здесь для примера, их следует заменить на имя программы-прошивальщика и имя файла с прошивкой. Также желательно проверить, действительно ли Ваша программа-прошивальщик с ключом /py запускает процедуру автоматической прошивки, поскольку несмотря на стандарты, команды могут и отличаться. Для проверки запустите Вашу программу-прошивальщик с ключом /?. Например, так: AWDFLASH /?
5. Вставьте подготовленную дискету в дисковод и включите компьютер. Компьютер должен загрузиться с дискеты, выполнить вышеуказанные команды и восстановить BIOS. Если процедура прошла нормально, компьютер перезагрузится и его запуск будет выглядеть как обычно. Дискету из дисковода надо вынуть, естественно. Если восстановления BIOS не произошло, читайте ниже раздел "Решение проблем".

******

а это с ромбая
В большинстве случаев для этого нужно сделать чистую системную дискету (т.е. только файлы io.sys, msdos.sys и command.com) и записать на неё файл с прошивкой (bios.bin), сам прошивальщик (awdflash.exe) и autoexec.bat с соответствующей командной строкой внутри:

- для Award: "awdflash bios.bin /cd/cp/py/sn/f/r"

- для AMI: "amiflash amibios.rom /b /n /-o /-c /-d /-r /v /-i /-k /-e /-g"


При чём не рекомендую использовать свои имена прошивок/прошивальщиков (т.е. стоит использовать только вышеуказанные стандартные названия) - некоторые биосы (бутблоки) могут просто проигнорировать такой диск, выдавая всё то же сообщение о несистемной дискете в дисководе.

Загрузочною дискету я обычно создаю в ХР, а потом просто удаляю все файлы, кроме io.sys, msdos.sys и command.com (необходимо включить отображение скрытых файлов)



@radical1010, спасибо, попробую.

--- добавлено 13 авг 2021, предыдущее сообщение размещено: 13 авг 2021 ---

Всё же интересно, почему биос слетел практически на ровном месте.



@Yuriy_X, Flash хранит информацию лет 10-20.

Уже обновили BIOS?



@Strannik_, ещё не успел. Ранее BIOS один раз перешивал на обработанный биос патчером с единственным изменением - поддержкой 32 Гб жёстких дисков.



@Yuriy_X, странно. Возможно из-за этого патча DMA не включается.
Напряжения на входе в материнскую плату, HDD и CD-привод в норме?

Так и не понял, у вас кэш весь на материнскую плату распаян или дополнительный модуль установлен? Рядом с разъемом кэша еще "кроватка" есть, она занята?



@Strannik_, если удастся вернуть её к жизни, попробую вернуть назад оригинальный биос. В крайнем случае эёсткий диск можно и на другом компе разметить. Напряжение на входе в материнскую плату не знаю как померить, но с другими материнками и этим же БП никаких проблем не было. С жёстким диском и проводом тоже. Кэш у меня справа возле процессора в виде микросхемы, которая подобно BIOS вставляется в разъём. Как доберусь до инструкции, скину изображение. Про ещё одну кроватку не помню, кажется, нет.



Не совсем.
Кэш (второго уровня) - две квадратные микросхемы в верхнем правом углу и/или такие-же микросхемы на плате в вертикальном разъеме рядом с процессором.
Рядом с вертикальным разъемом кроватка под микросхему TAG SRAM - для кэширования памяти больше 64 МБ.
Причем, на плате с кэшем тоже установлен TAG SRAM.
В системе должна быть только одна TAG SRAM.

На фото все видно будет.



@Strannik_, понял, вечером сфоткаю.



Чем можно отбелить большого размера пожелтевшие пластиковые детали, типа корпуса клавиатуры или монитора?



@Strannik_, вот эти микросхемы:



Сделал загрузочную дискету с autoexec.bat по инструкции выше, со строкой "@plash.exe T25I0207.AWD" (не нашёл информацию, какие ключи нужно выставить, что перешилось вообще без запросов), но материнка, даже не пытаясь обращаться к флоппику (индикатор не загорается), пишет "INSERT SYSTEM DISC AND PRESS ENTER" и на этом никакой реакции. Если нажимать ENTER, обращения к флоппику не происходит, на экране ничего не меняется.



@Yuriy_X, теперь понятно.
Все 512 КБ кэша второго уровня распаяны на плате, JP14 запаян в положении 512 МБ, горизонтальный разъем не распаян (он и не нужен, кэш уже максимального размера).
Пустая кроватка для TAG SRAM. Если в неё установить нужную микросхему, то будет кэшироваться память больше 64 МБ. JP15 в правильном положении - 64MB.

На счет прошивки BIOS посмотрите руководство пользователя: P/I-XP55T2P4 - Support
Описание обновления BIOS начинается с 38 страницы.

BIOS материнской платы состоит из двух частей: Boot Block и собственно BIOS.
Boot Block служит для запуска системы и прошивки BIOS, даже если BIOS не исправен. Сам Boot Block защищается от изменения контактами JP18 замкнутыми в положении 1-2.
При неисправном Boot Block придётся воспользоваться программатором.

Если отключали дисковод, проверьте его подключение (кабель питания и шлейф)
Выполните Clear BIOS, кратковременно замкнув у JP17 контакты 2-3.
При запуске системы нажмите пальцем на микросхему BIOS (возможен плохой контакт не только самой микросхемы, но и кроватки с платой).

К сожалению, больше ничем помочь не могу, похожей платы от Asus в наличии нет.



@Strannik_, к сожалению, результата не дало. Убираю материнку в коробку, уже жалко тратить на неё время. Спасибо, что попытались помочь.



@Yuriy_X, потом можете BIOS проверить/обновить через программатор. Или заменить микросхему BIOS на аналогичную с прошивкой от этой материнской платы.



Хотсвап наше все. Ни в жысть не поверю, что у @Yuriy_X нет рабочей платы с подходящей флешкой.
