Так ведь случаев, когда такие-то модули ОЗУ не работают с такой-то моделью материнской платы - море, тут всё понятно.
А я о том, что модули, которые много лет работали, вдруг перестают. Хотя случаи поломки именно ОЗУ, насколько мне известно, редки, на них вообще иногда бессрочная гарантия бывает...



Формозу с Лакистаром не видел, там была материнка типа XYZ и она была с напругой 1.65 В на с478. Мертвые бренды. Часть 1: Soltek
Вроде была SL 85DR2 с Бартоном 2500, я её спалил случайно и проц спалил на Альбатроне - он что-то выдает напругу для Спитфайера, пару процов ушли в даун.
Мне больше запомнился на с462 - Purple. Начало пути ЕКС (l33t
Тут упомянили о С3, та обанкротилась и реструктуризовалось в дочку HTC.



У меня такое случается, но крайне редко. Последний случай - SDR 128 Мб с крохотными чипами квадратной формы, такая выпускалась на закате SDRAM. Просто в какой-то момент перестала работать, запускаемые материнки с ней пищат или молча не стартуют.



BGA часто отлетает пайка. Вроде был рабочий модуль, но вдруг просто перестает работать и все.



После многочисленных перетыканий памяти Soyo SY-5VD стабильно стартует большинство планок. Один нюанс - только один SDR модуль на 32 Мб плата увидел как 32 Мб. Другие планки размером 32, 64 и 128 Мб она определяет как 5 или 16 Мб. В общем, не всякую память правильно видит.



Это нормальное поведение. Единственный SDR модуль - без spd, а остальные с ним?



@Yuriy_X, материнская плата может не поддерживать микросхемы памяти большой плотности.
Часто модули памяти 2 Ranks (двух ранговые. В большинстве случаев с микросхемами на обеих сторонах модуля) видны полностью, а 1 Rank - половина или четверть.
Проверяйте документацию на материнскую плату и/или чипсет.



@Yuriy_X, для VX это норма. Нужны 32МБ модули на 16 чипов, два таких это будет 64МБ, более, чем достаточный объем в то время, тем более, что больше памяти там и не кэшировалось. По идее, если найдете
"двойные" планки такого вида на 64МБ, то может будет 128 в сумме.


Уже ТХ видел восьмичиповые планки на 128МБ с правильным биосом.



Не знаю, а как это можно определить?

--- добавлено 17 сен 2021, предыдущее сообщение размещено: 17 сен 2021 ---

@Strannik_, в руководстве говорится так: "Supports two strips of 3.3V 8MB/16MB/32MB Unbuffered DIMMs".

--- добавлено 17 сен 2021 ---

@radical1010, понял, спасибо за справку. Мне даже 32 Мб на этой конфигурации с головой хватит. Я для неё планирую минимальный Pentium 75 МГц искать.



микросхема SPD есть на модуле или нету, хотя без SDP мне модулей и не попадалось
у меня самый мелкий модуль IBM на 32МБ (такой как вам нужен) и то с микросхемой SPD



А здесь SY-5BT5 (VER. 1.1) Motherboard Settings and Configuration, что поддерживаются модули DIMM до 128 МБ.

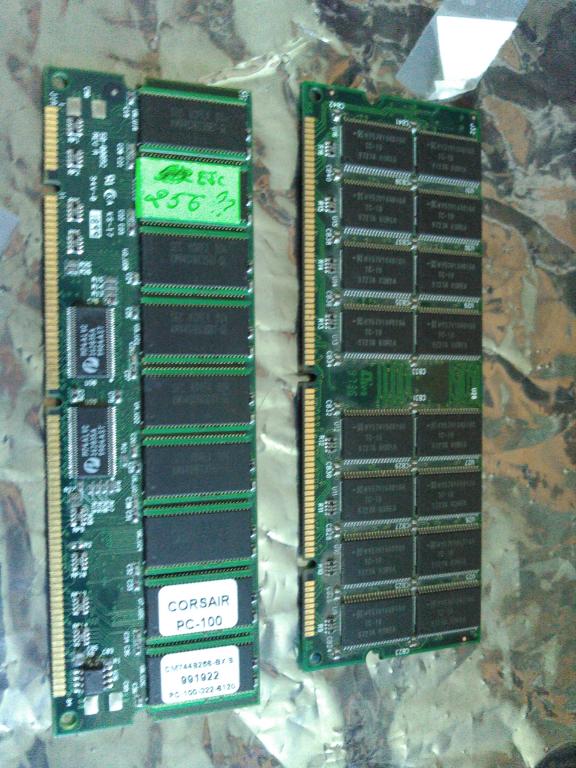

В первую очередь проверяйте с модулями, у которых 16 (или экзотические 32) микросхем по 8 (16) с каждой стороны. У них лучше совместимость со старыми материнскими платами (у вас такая, переходная с поддержкой SIMM и DIMM).



По поводу совместимости памяти с чипсетами есть табличка с ромбая
SDRAM - ИТОГИ: совместимость с различными чипсетами.

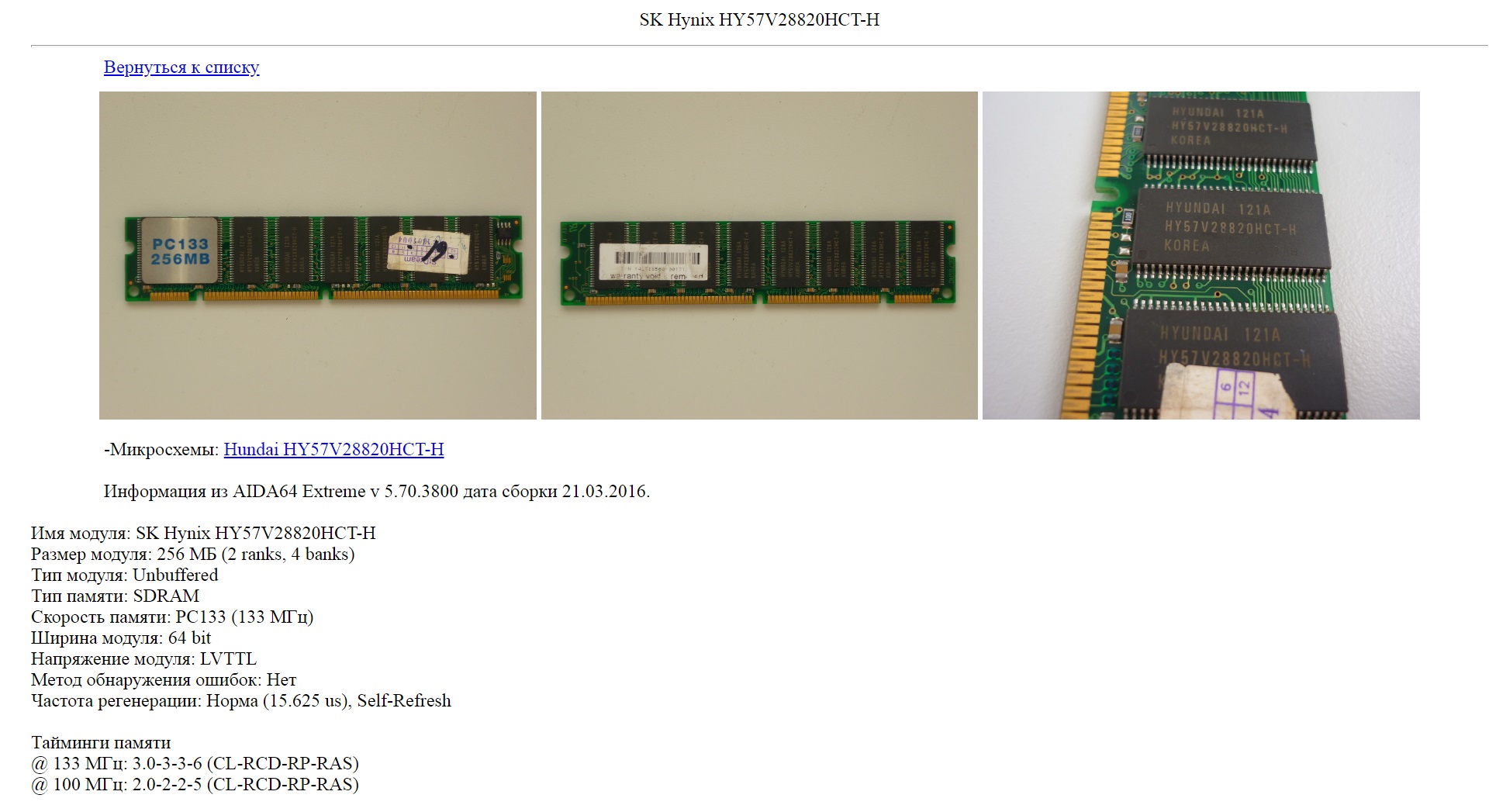

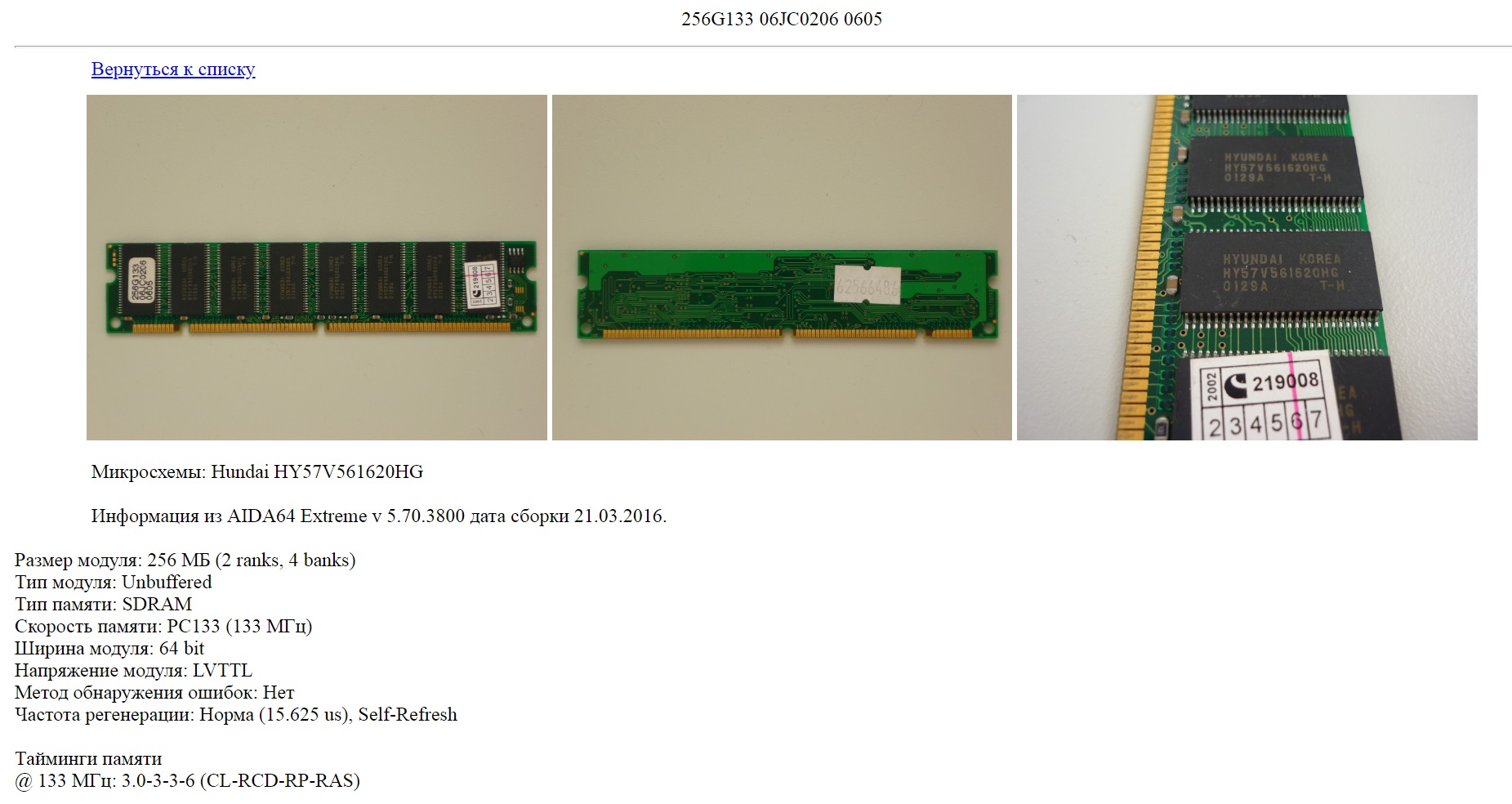

Там пишут, что VX должен видеть 256МБ 16-чиповый модуль как 64МБ и, таким образом, двумя такими модулями можно запустить на мамке целых 128МБ.



@Strannik_, эта SY-5BT5 к тому же больший объём оперативки поддерживает - до 256 Мб. У моей SY-5VD - максимум 128.

--- добавлено 17 сен 2021, предыдущее сообщение размещено: 17 сен 2021 ---

Почему тогда в мануале указан максимум 32MB?



Так ясное дело, там ТХ чипсет
BIOS Ver. Core Ver. Award, 07/28/97-i430TX-W977-2A59IS2BC-00



Я не знаю, как выглядит этот модуль SPD, поэтому не могу, есть ли он на той или иной планке.



максимум для слота или для всего объема?
по-моему, 32МБ диммы тогда не были экзотикой, как 64МБ

--- добавлено 17 сен 2021, предыдущее сообщение размещено: 17 сен 2021 ---

SPD - это маленькая микросхема 8 ножек в углу планки
в ней зашиты данные о модуле - объем, тайминги, частоты
биос оттуда их считывает

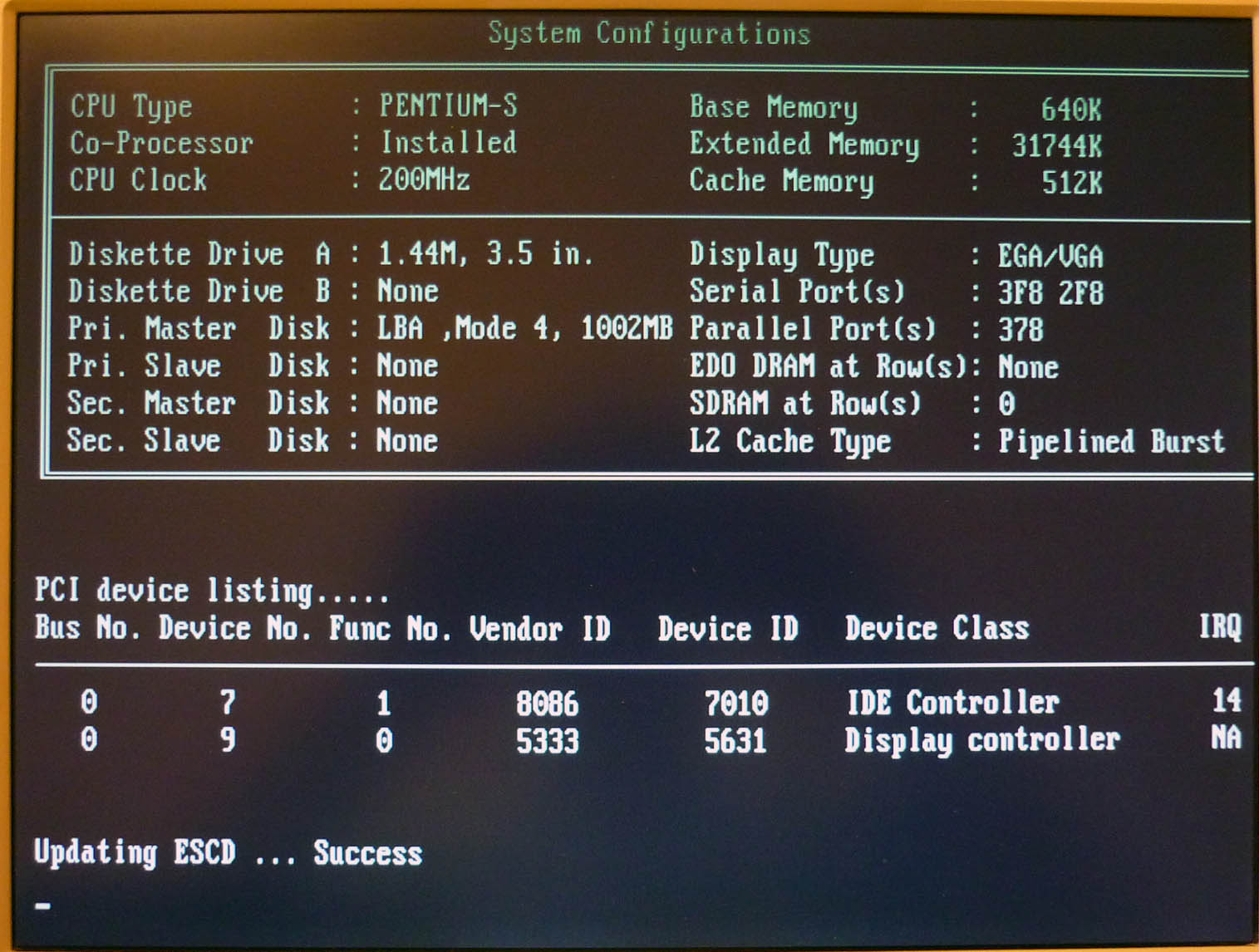

Если я правильно понял, речь об одной планке. Хотя суммарно больше 32 Мб мне пока не удавалось получить - у меня нет симмов больше 8 Мб, а проверенные диммы (пока не все), кроме одного 32 Мб модуля, видятся этой системой как 16, 8 или 5 Мб.

Понял, посмотрю. Что такое SPD, знаю, но понятия не имел, как он выглядит.



тогда все правильно

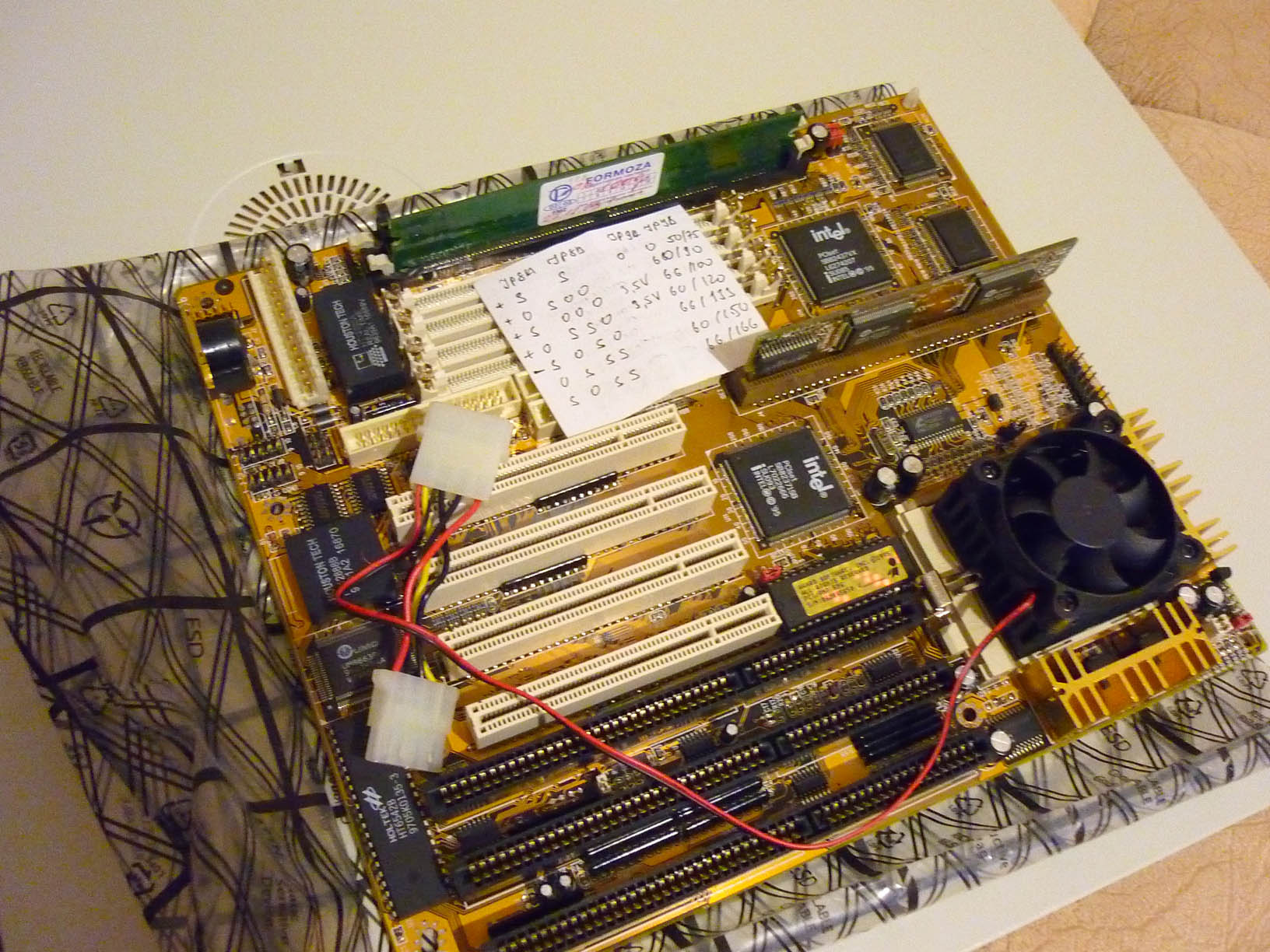

у меня когда-то стояли на ТХ 32МБ димм+2*16МБ симм, все виделось как 64МБ и работало. Но димм надо из старых, дубовый, потому что на него поступает 5В тогда, более новый может сгореть.



Извините, спросонья ткнул без проверки.

Здесь SY-5VD, почти в конце страницы: DOS Days - Soyo
Memory: 4 x 72-pin SIMM, 2 x 168-pin DIMM, 128 MB max.
Если верить руководству: "and two strips of 3.3V Unbuffered DIMM."
Чипсет Intel 430VX Triton II/III

Есть PM-8900 (Amptron) на этом чипсете. Установлен модуль 128 МБ
Offtop

Размер модуля: 128 МБ (1 rank, 4 banks)
Тип модуля: Unbuffered
Тип памяти: SDRAM
Скорость памяти: PC133 (133 МГц)

Видно 32 МБ.
Модули по 256 МБ не устанавливал.
Есть два модуля 64MB 2R и один 64MB 1R. При случае проверю.

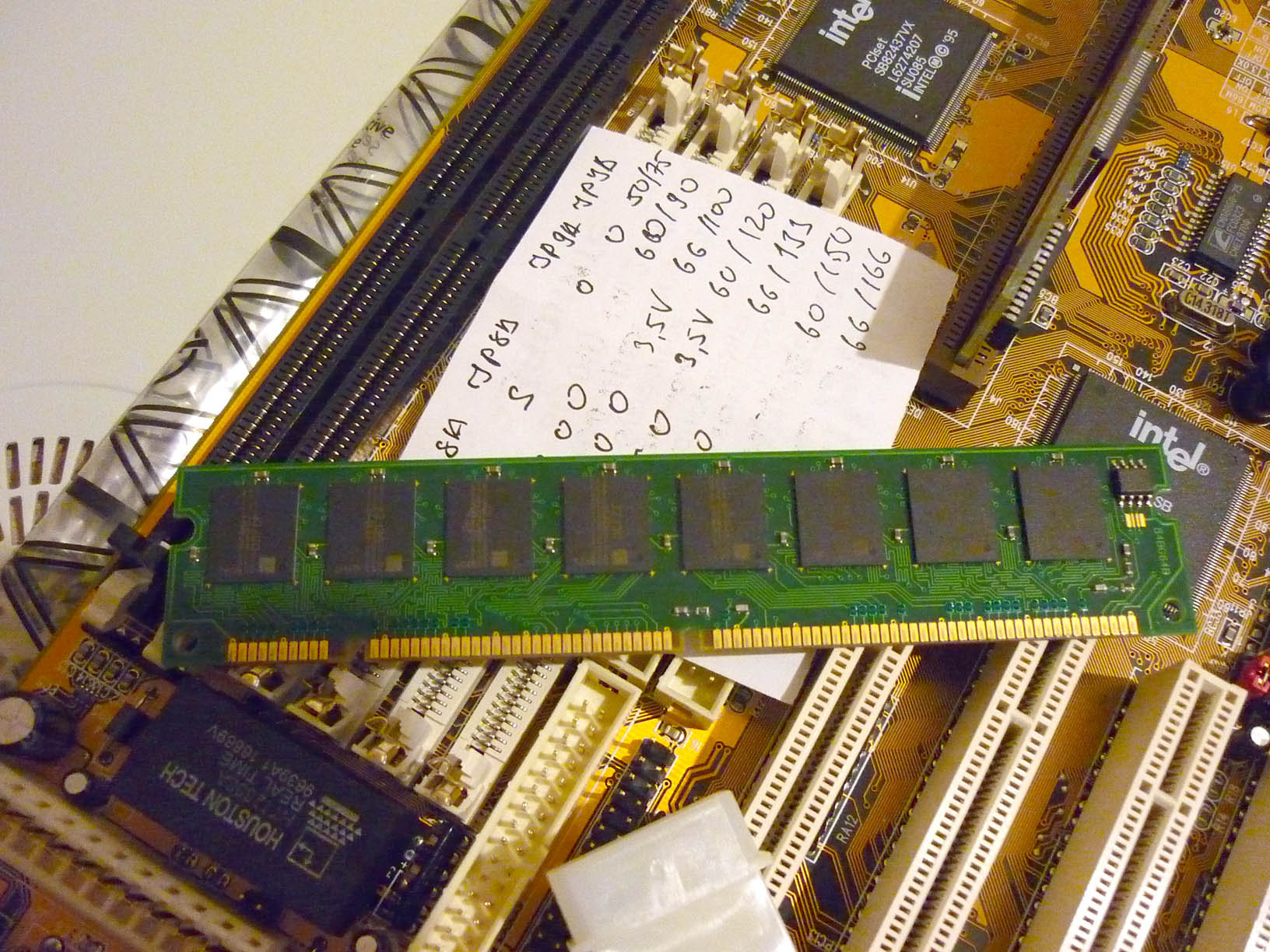

Микросхема SPD на втором фото у правого края модуля, маленькая.



Зачем рисковать здоровьем компонентов, которые уже не выпускают? Мне проще поставить 4x8 SIMM или один DIMM на 32 Мб. Наверное, лучше даже первый вариант, чтобы с Пентиумом 75 потормознее было. Всё интересно, будет ли на такой конфигурации в Gods курсор прыгать или нет)

--- добавлено 17 сен 2021, предыдущее сообщение размещено: 17 сен 2021 ---

У меня 128 Мб модули эта Soyo видит как 16 Мб.
