Сложно назвать идеальным: вроде как потёк аккумулятор (синий бочонок) и съел кислотой всё, что там с ним рядом. На фото плохо видно, но дорожки вроде как зелёные от воздействия кислоты. Если так, то скорее всего, плата просто труп.



@kiot, есть смысл кусачками удалить этот бочонок, чтобы посмотреть, протекло таки на плату или нет? Чуть позже сфоткаю область рядом с ним в разных ракурсах.

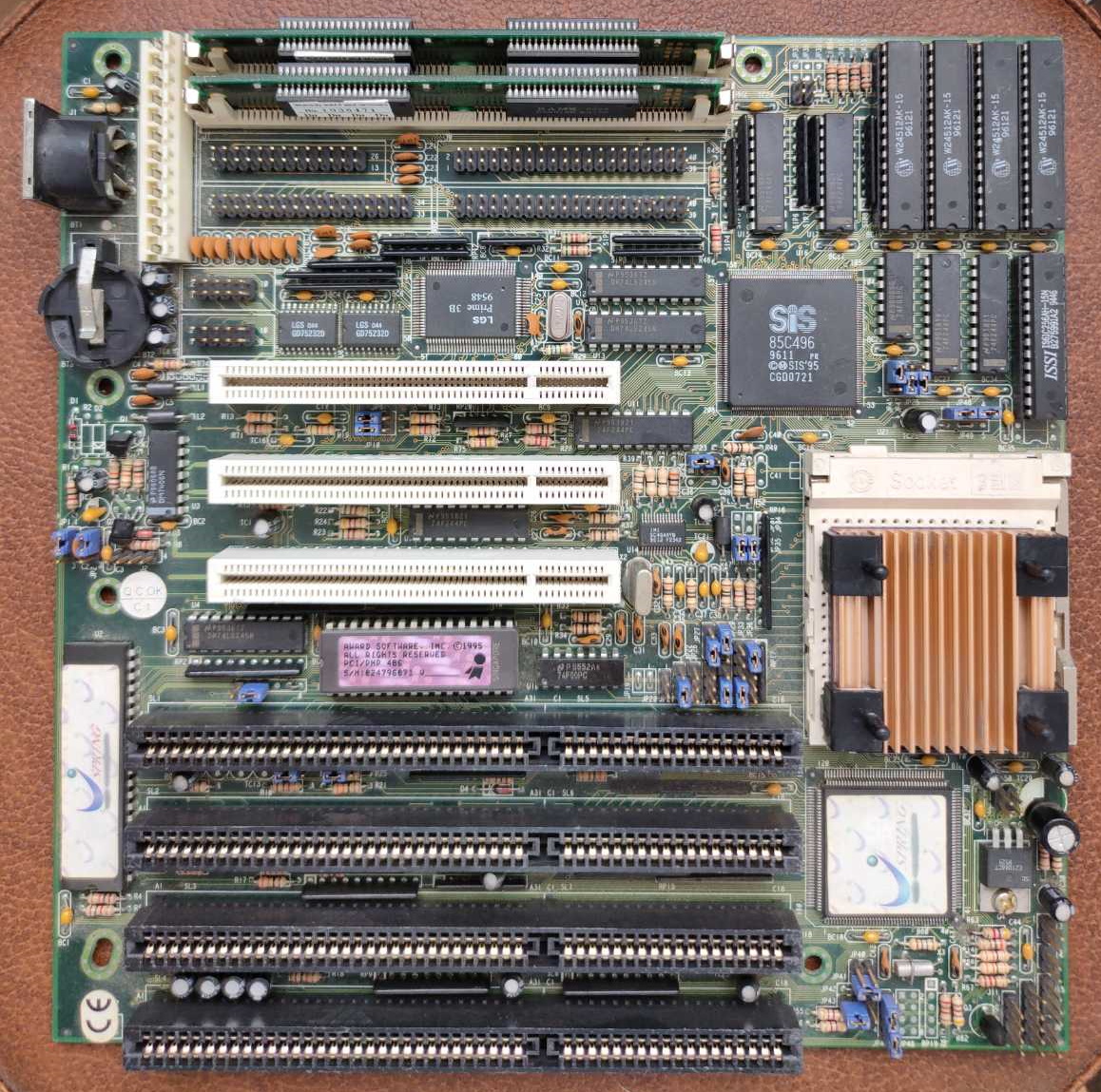

Spring SS 486

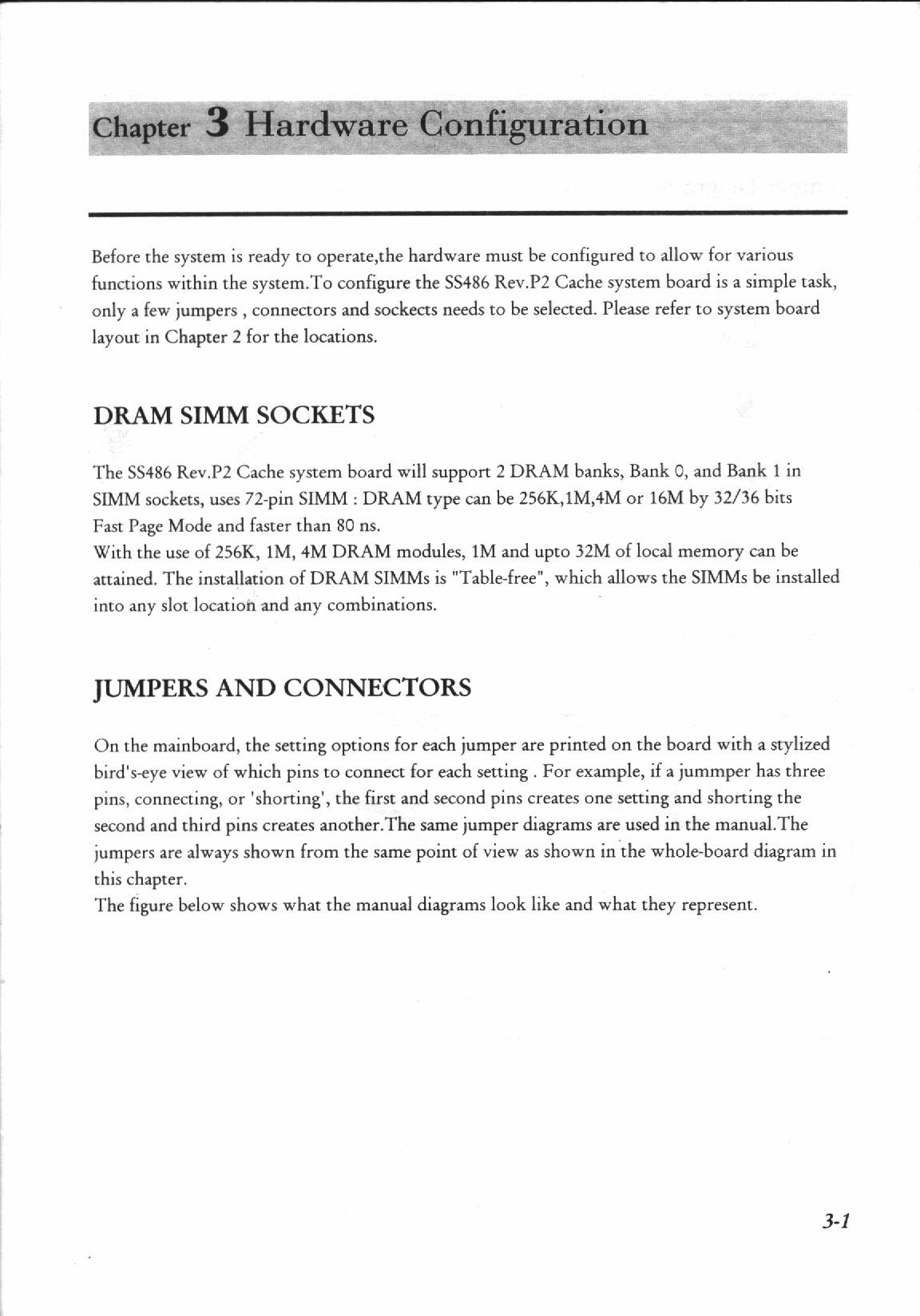

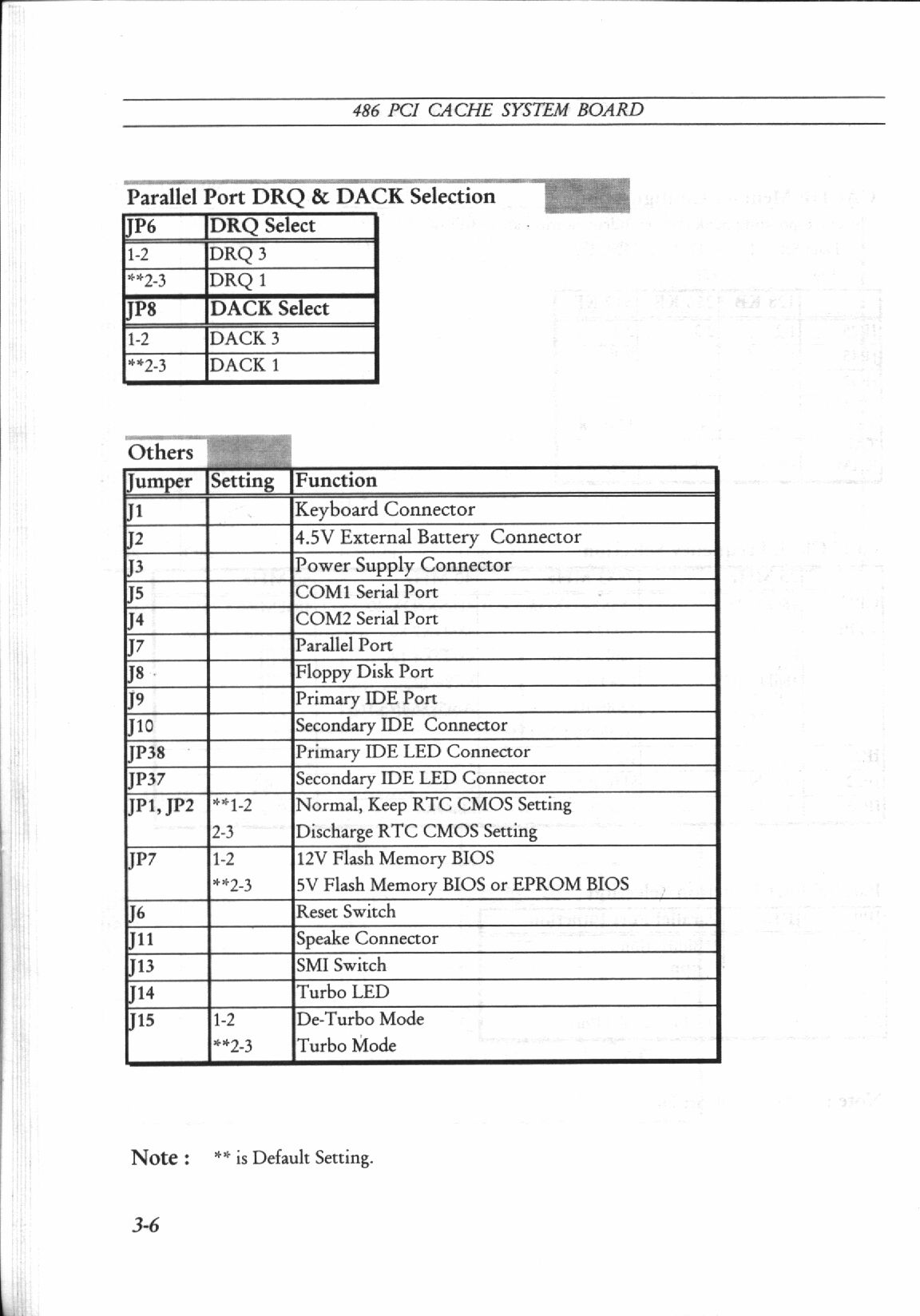

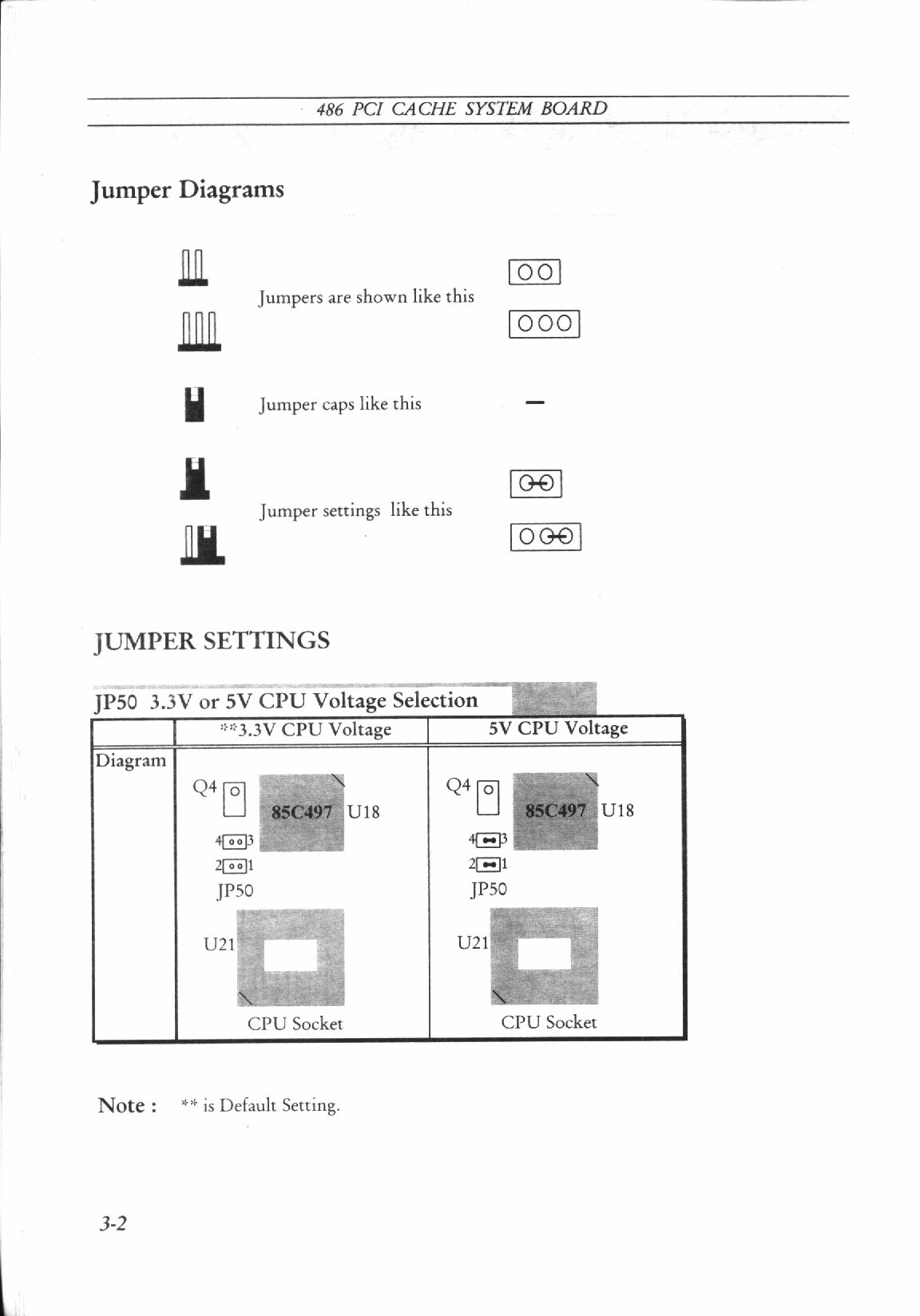

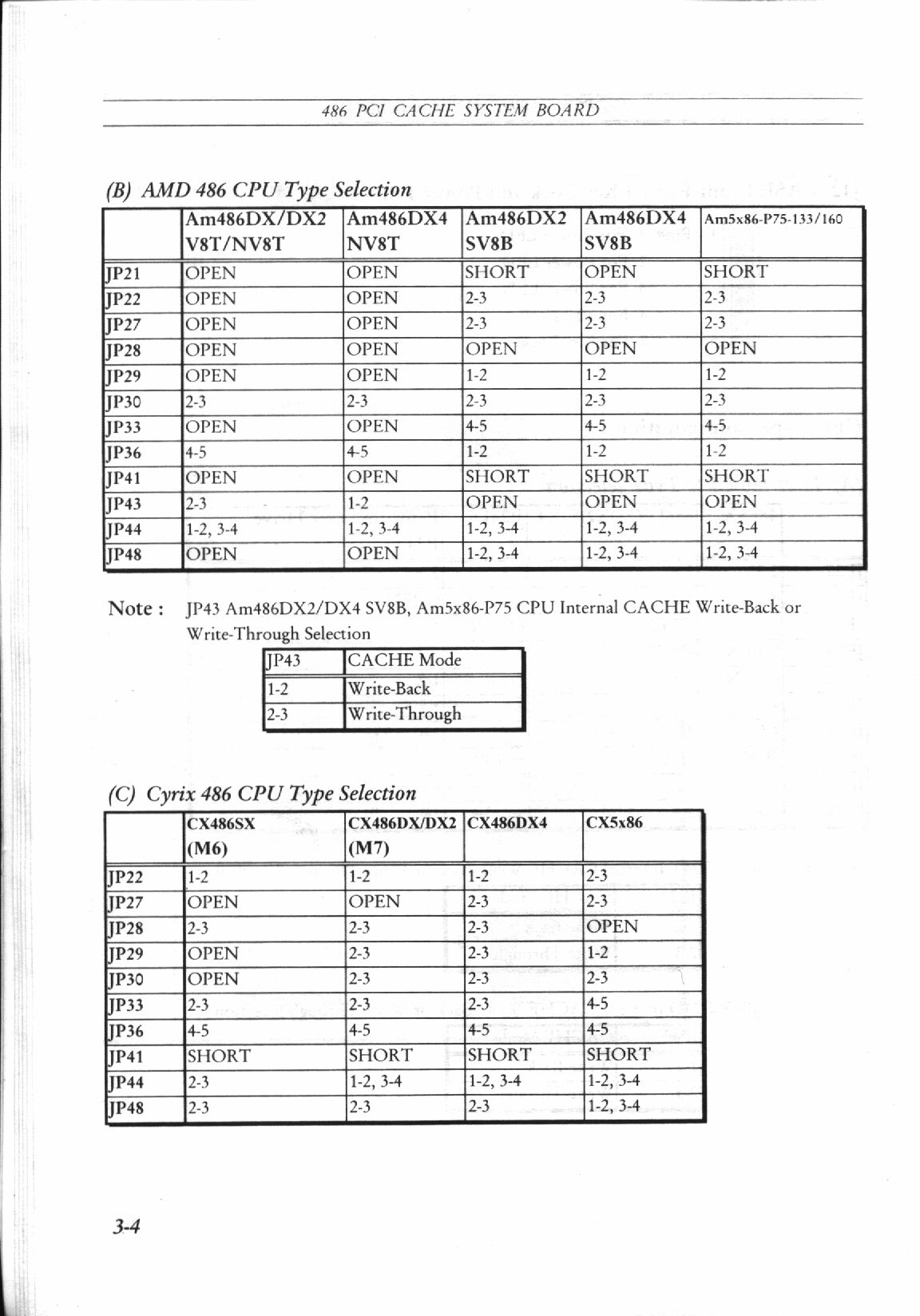

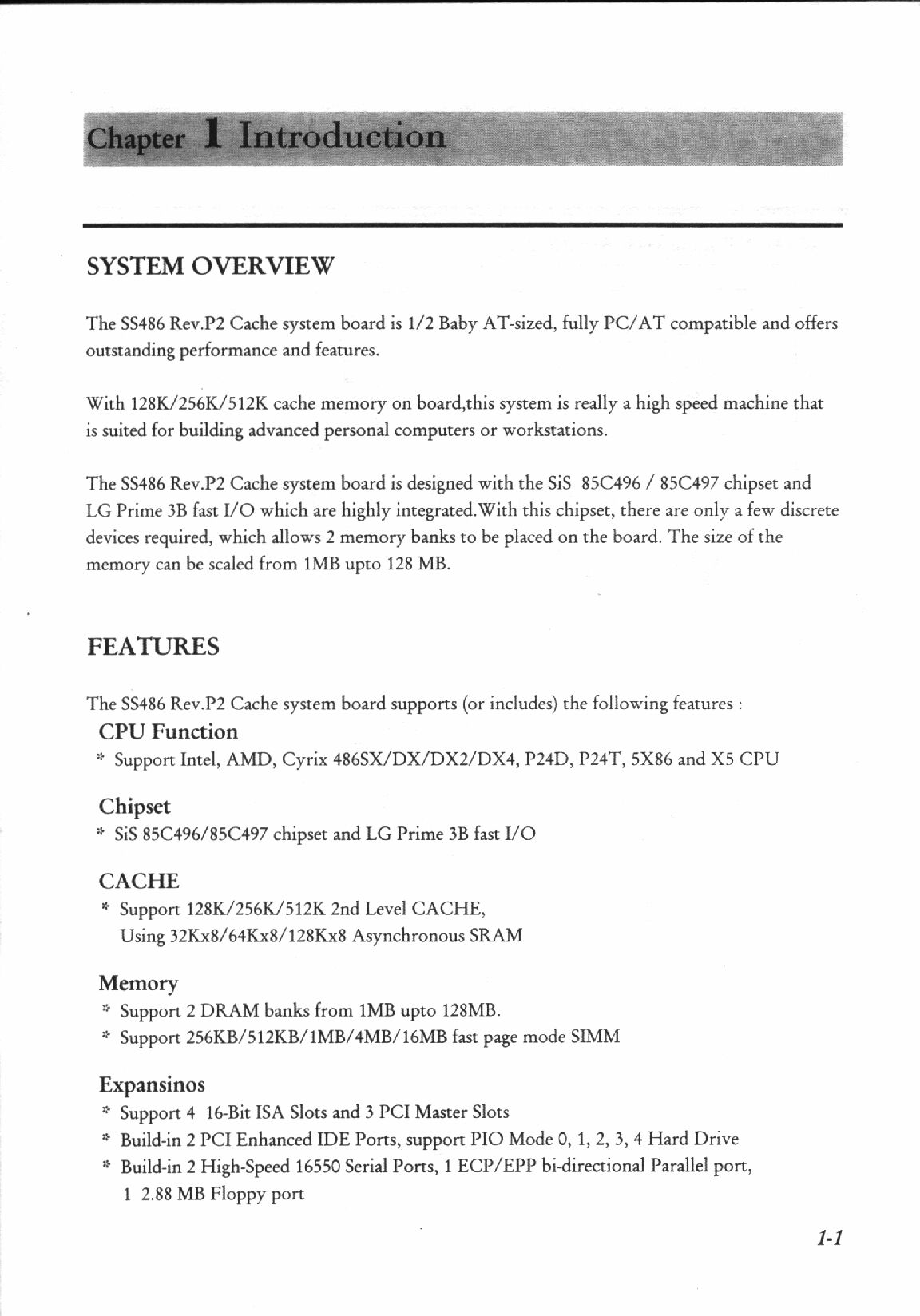

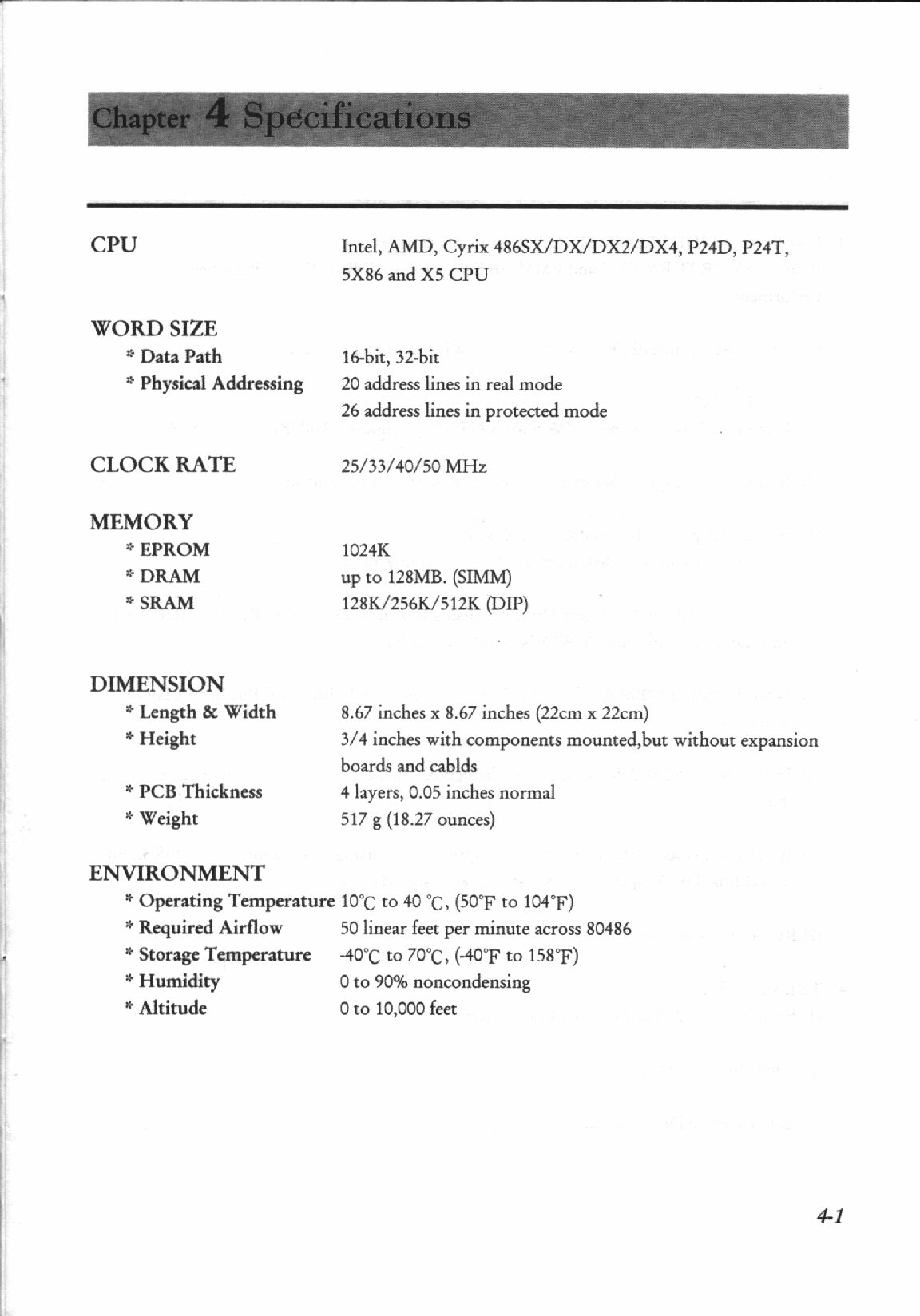

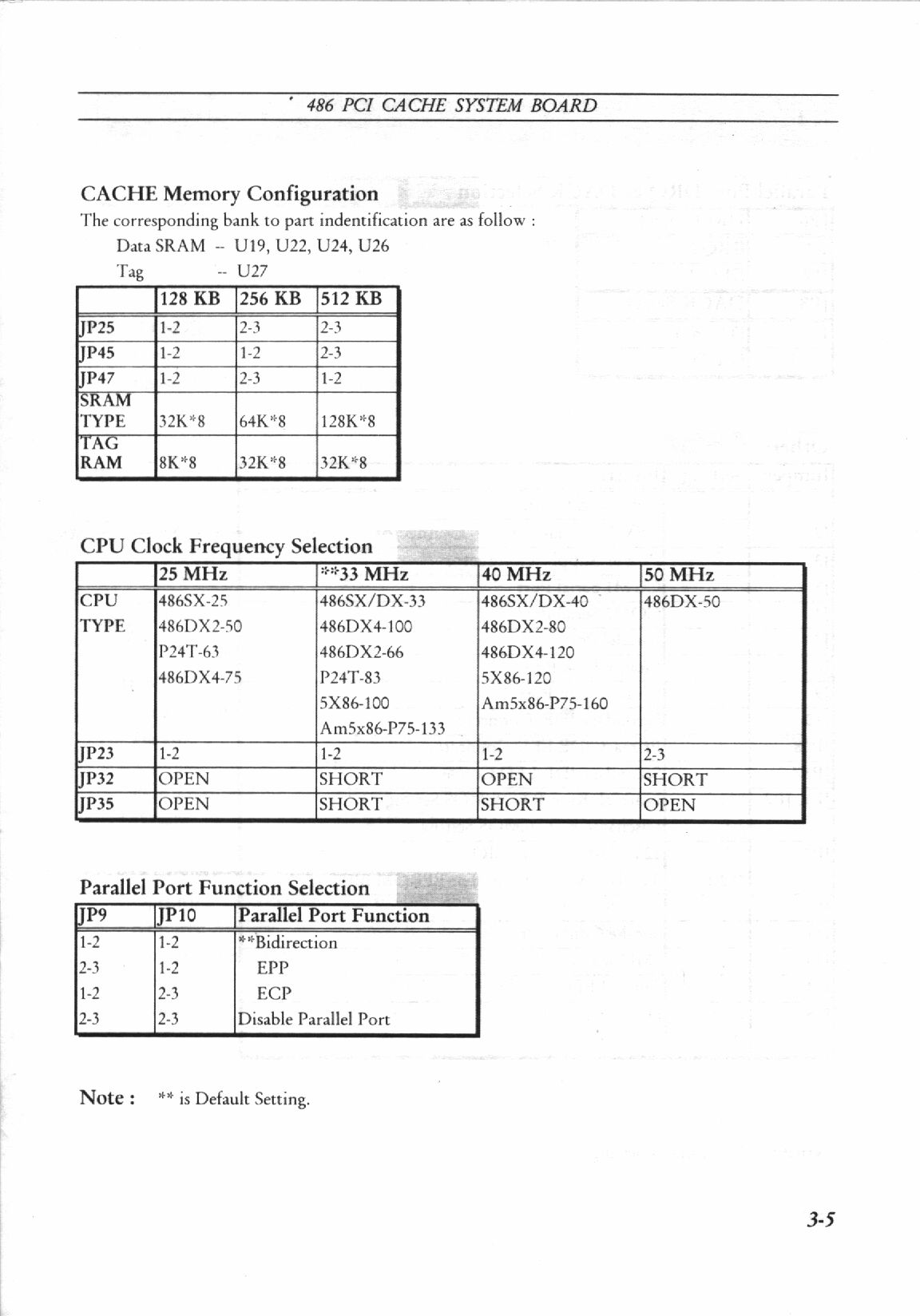

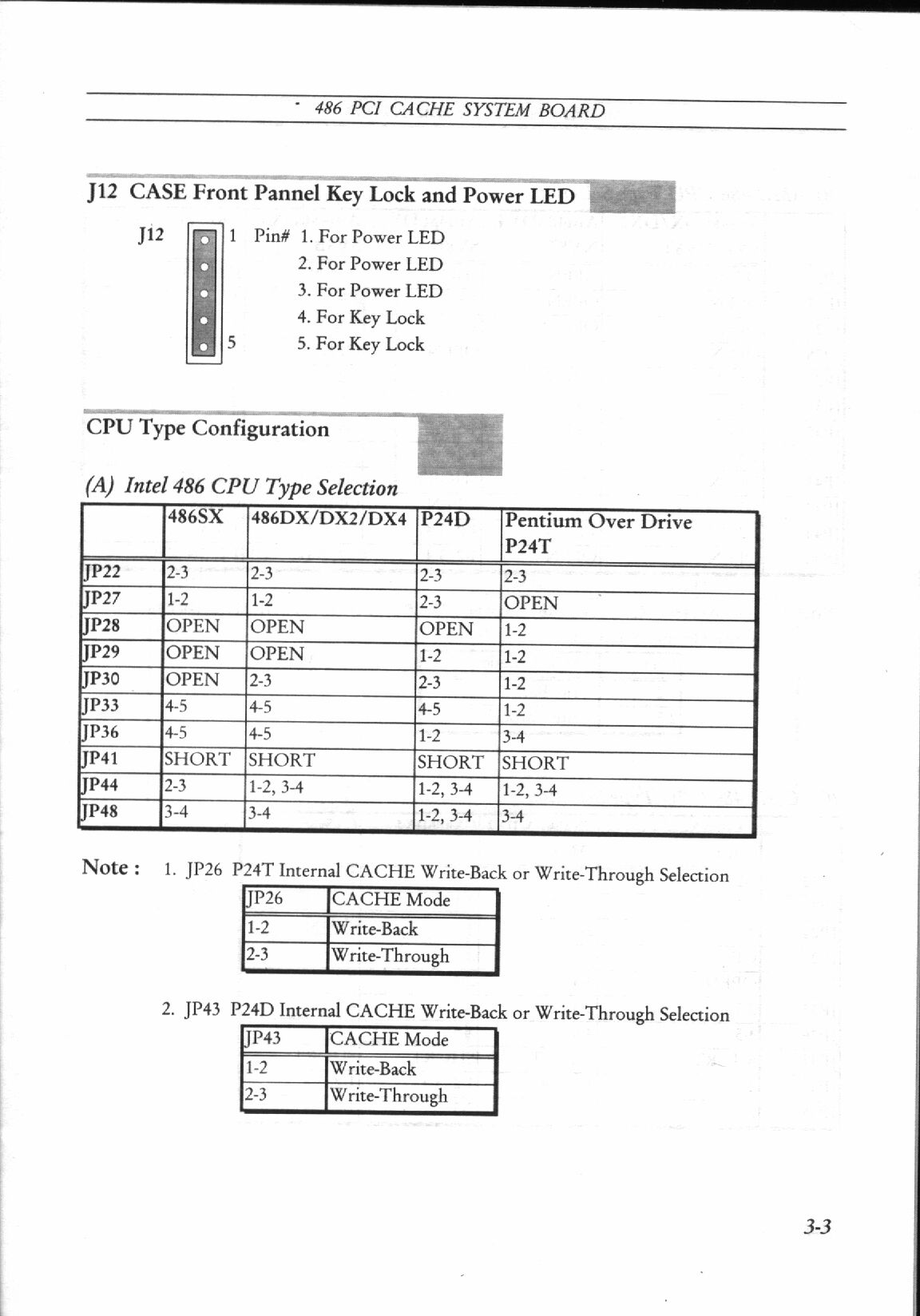

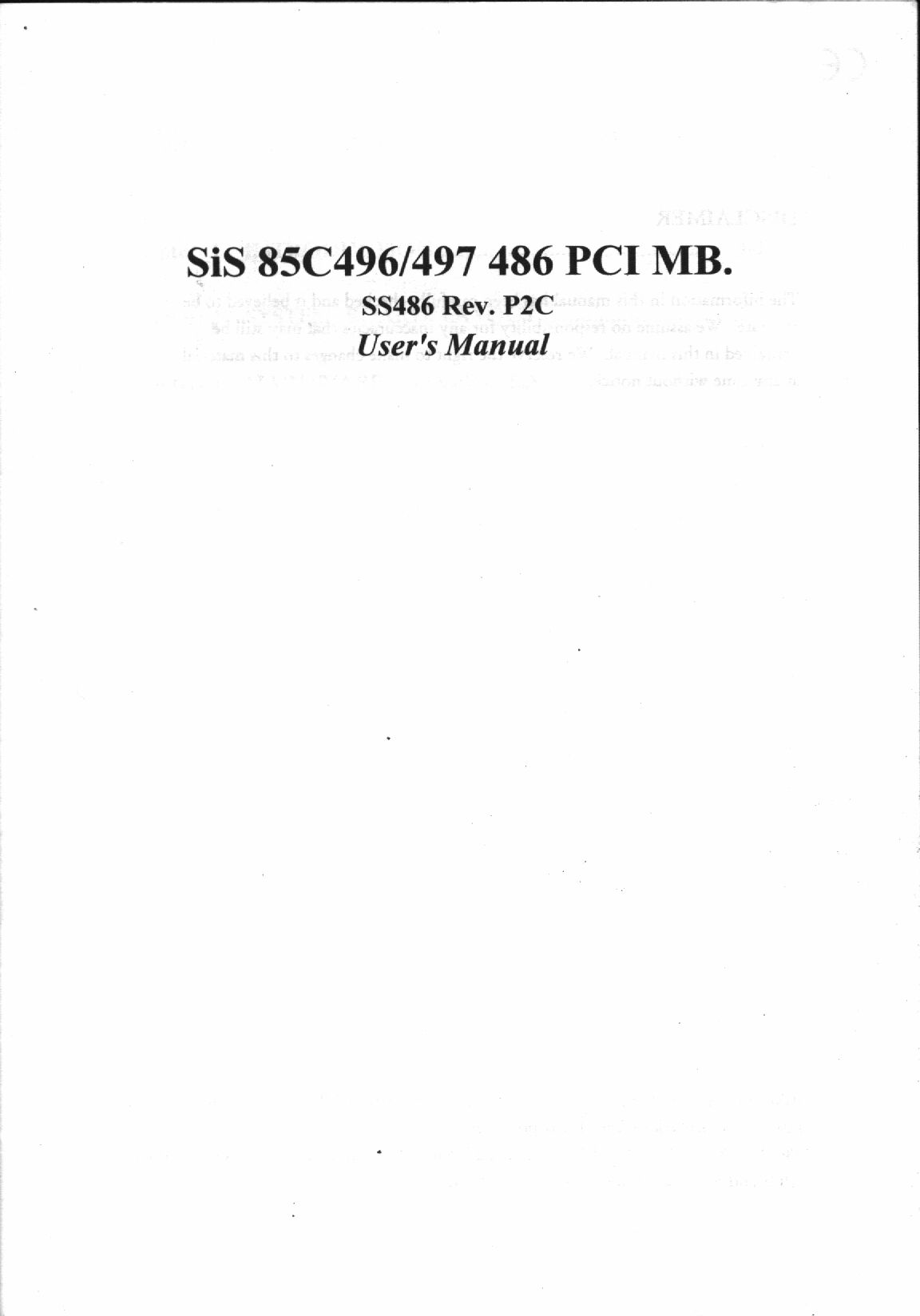

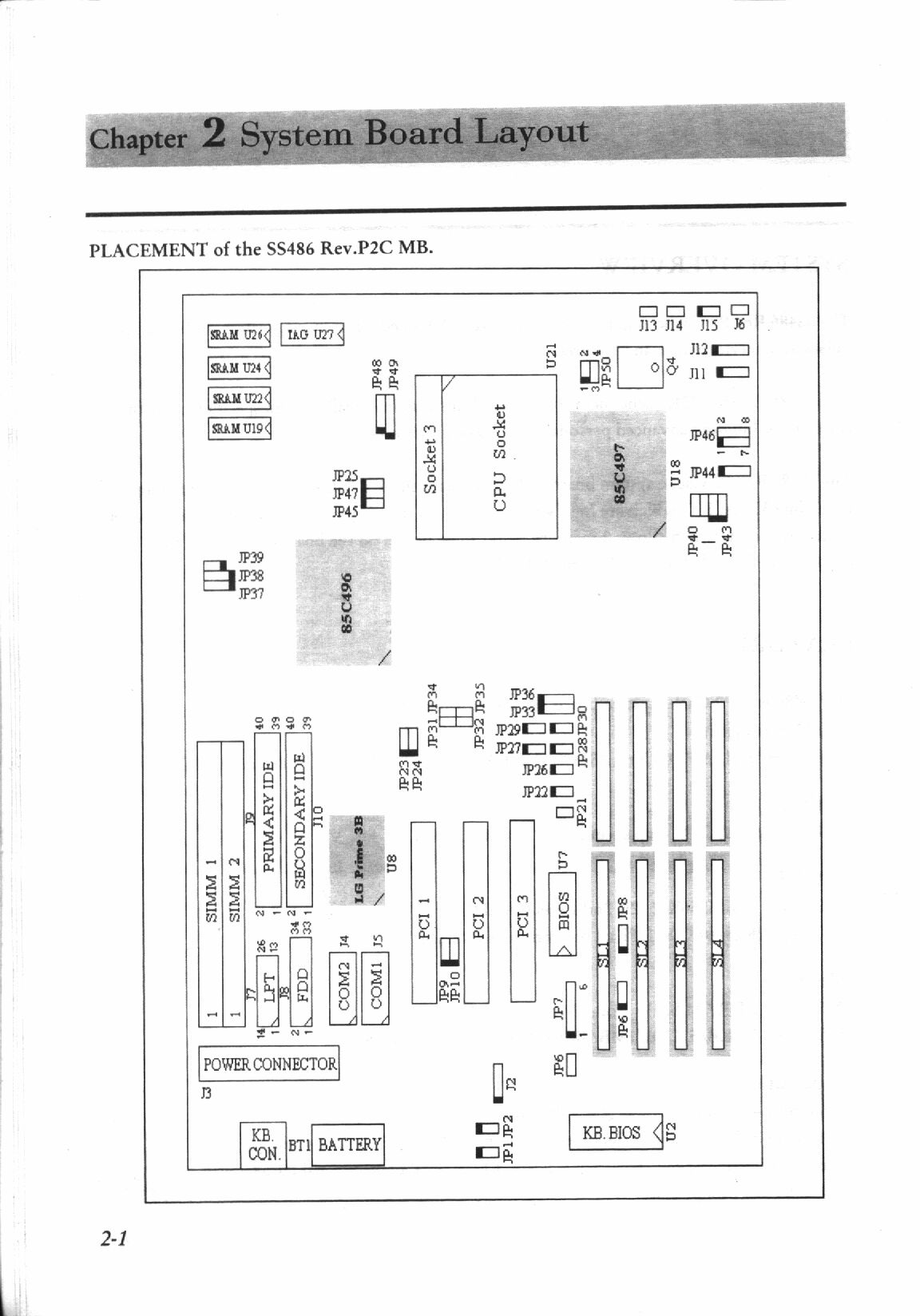

Руководство от версии Spring SS 486 Rev:P2C
Offtop



Память я уже нашел.Но никак не могу найти радиатор охлаждения(ветилятор есть).Если есть лишнее охлаждение-куплю.



@Strannik_, большое спасибо! Не догадался, где эта надпись.



Есть, но клипсы потерял. Есть с клипсами на 478, может быть подойдет.

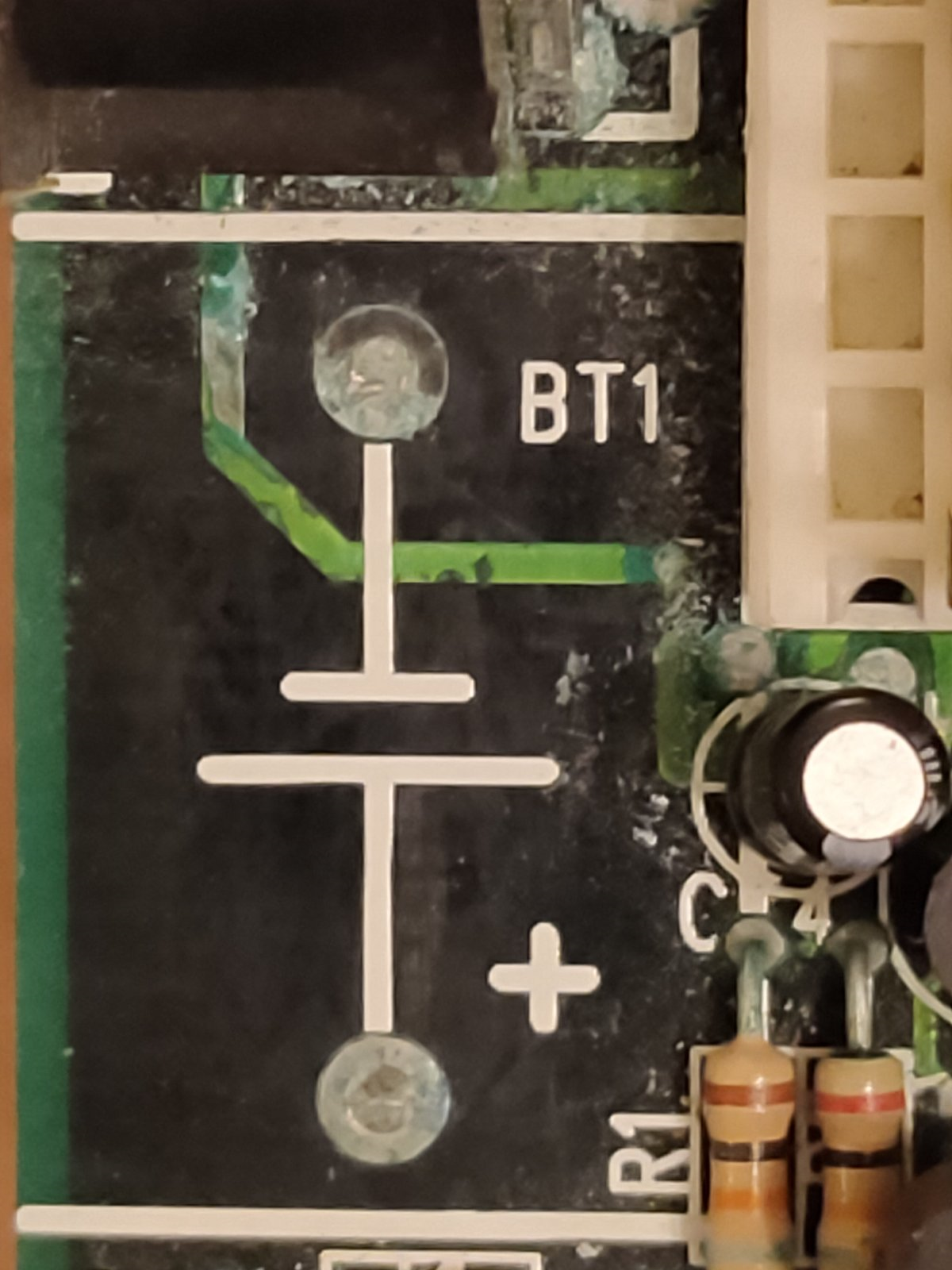

Вот так выглядит место, где находился "бочонок".



Проблемы пока минимальные, но разбираться с ними стоит.
Прозвони дорожки и переходные отверстия.



@Колючий, я смог прозвонить эти точки, к которым крепился бочонок - контакт есть. Остальное не очень понял. Как добуду живую ISA видюху - будет понятно, работает ли материнка. Думаю, дело в видюхе, потому что на другой материнке она тоже не завелась с аналогичными симптомами.

--- добавлено 25 сен 2021, предыдущее сообщение размещено: 25 сен 2021 ---

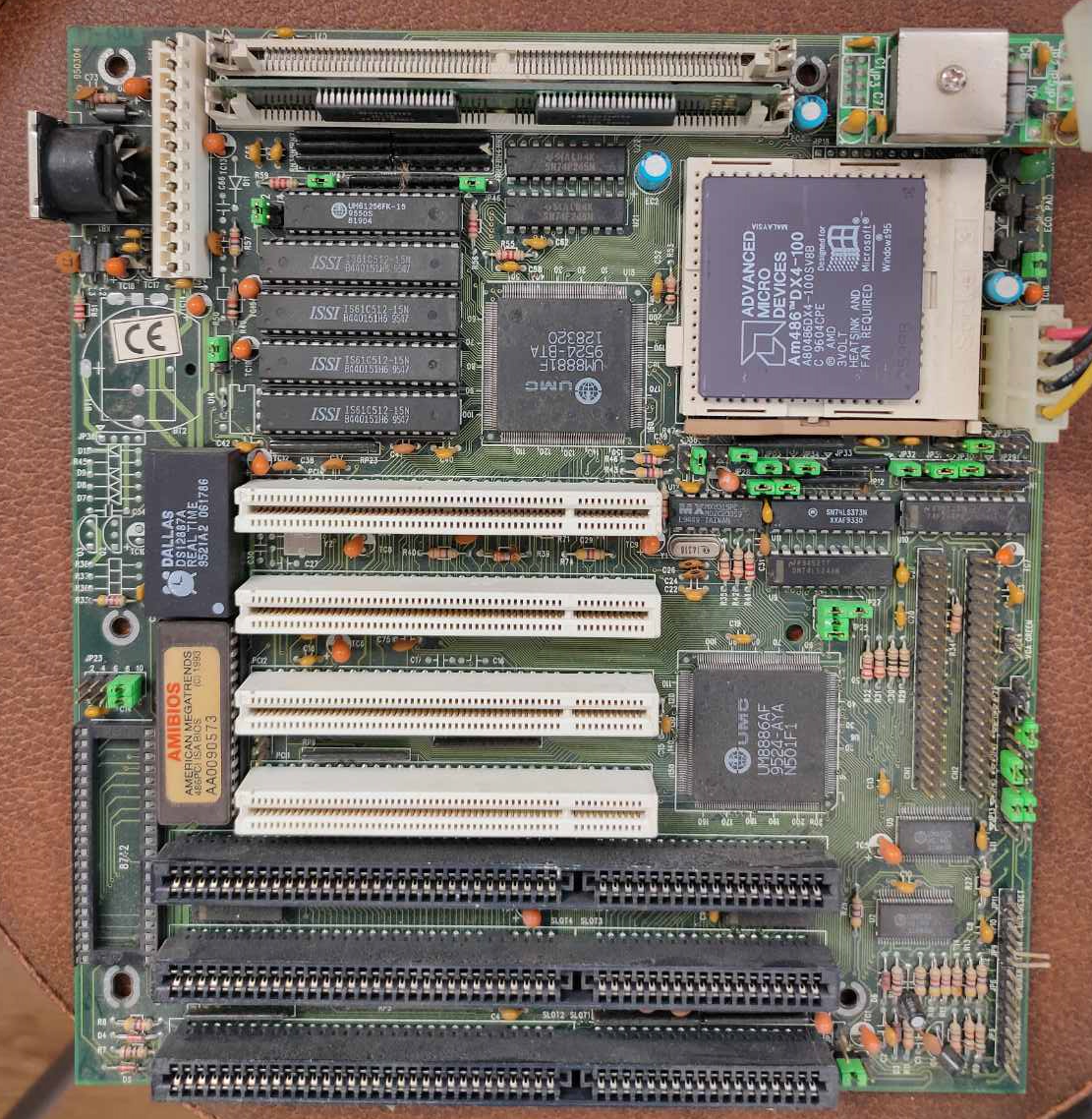

Третья и последняя материнка из сегодняшнего улова стартанула с Am486 DX4-100 (разумеется, планки памяти было две):

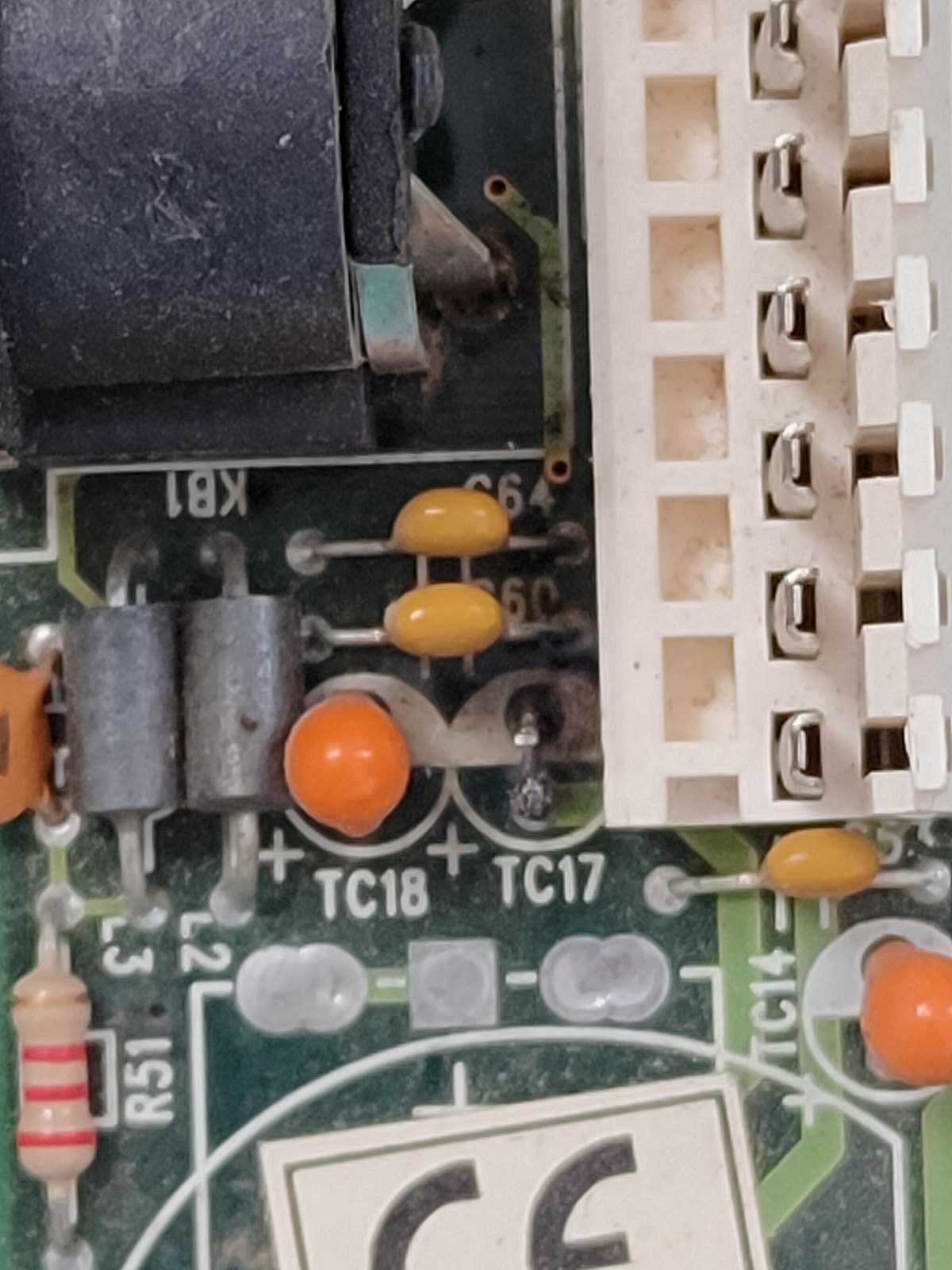

Не обошлось без сюрпризов - при первом старте взрыв и небольшой фейерверк (хорошо, что не в глаз), сгоревший элемент на снимке внизу - TC17 (под разъёмом клавиатуры).



Как ни странно, материнка стартанула, у неё интересный графический BIOS. Остаются два вопроса:

1. Что за элемент на материнке взорвался и что вместо него нужно впаять?

2. Что делать с далласом, разряженным, судя по сообщению при старте?

Паять не умею, но смогу купить нужные элементы и отдать тому, кто умеет. Главное правильно поставить ТЗ.



Память.
Тут SIMM72. Они 32-х битные и одного модуля для 486-го с его 32-х битной шиной достаточно для запуска.

1. - Блокировочный конденсатор по питанию. Конкретно это - танталовый. У именно таких есть гадская особенность, их может пробить статикой в КЗ. При старте тогда они стреляют, как мелкие петарды. Потому я всегда проверяю старые материнки с именно такими кондёрами в очках. Лучше вообще перед стартом прозвонить на разъёме питания, нет ли где КЗ на землю. Не всегда пробитые так находятся, но регулярно.
Вместо него без проблем впаивается электролитический полярный конденсатор соответствующей ёмкости (рядом смотрим на уцелевших около разъёма питания). Предельное напряжение - можно сразу без заморочек взять 16В, можно прозвонить, что именно выстрелило и поставить на меньшее напряжение, если это +5В, или +3.3В, хотя смысла в этом особого нет.

2. - Менять.



У меня раз на работающем компьютере что-то так бахнуло, комп перегрузился и... продолжал работать. Причем система была уже что-то типа с370 АТ с мендсиной/коппером. Комп был конторский, внутрь не лазил.
А выше даласа - это не место ли под гнездо батарейки?



Да, это под батарейки, как гацкий аккумулятор, так и под кроватку для CR2032.
При наличии далласа они не нужны.



Я к тому, что возможно вместо ковырния или замены далласа просто припаять туда гнездо под батарейку?



вроде как не факт что там дорожки разведены.



Разведены. А вот обвязку проверять нужно будет.



Интересно, не знал. Был уверен, что любые SIMM ставятся только парами.

Эти далласы продаются в магазинах или только на али?

Большое спасибо всем за советы. Но сложная для меня материнка. Скорее всего, буду её продавать, пусть лучше кто-нибудь с ней поковыряется, кто больше дружит с радиоэлектроникой. Сегодня попытаюсь запустить вышеупомянутую Spring. С AmDX4-100 пока не хочет запускаться, возможно, что-то напутал с джамперами.



Смотря куда. Некоторые даже первопневые чипсеты (SIS что ли) принимали одиночные модули.

там вроде подходят по отверстиям какие-то серверные, сокет 604 что ли. Я сам когда-то искал, не было креплений

Серверный медный радиатор 9*7.5*5 № 211705

но надо проверять



В таком виде (только с установленной батарейкой) попытался запустить эту Spring SS 486 с процессором Am486DX4 SV8B, вроде все джамперы правильно выставил.

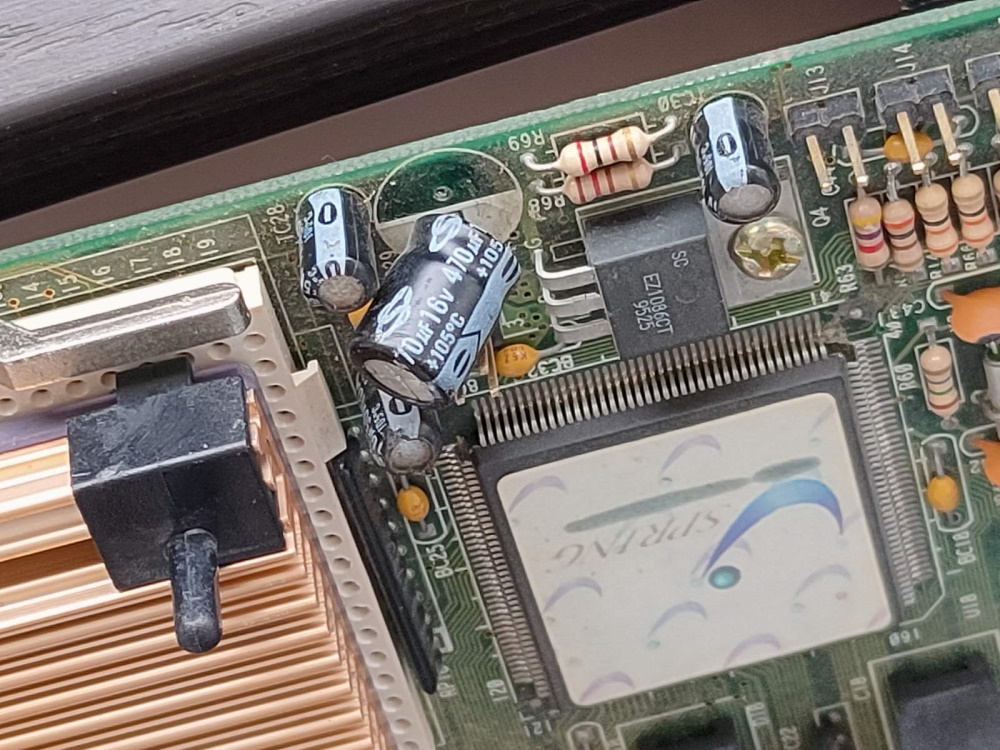

Память - 2x16Мб, рабочая (проверил на другой плате), она изначально стояла в этой Spring. Стартовать пока не хочет. При осмотре заметил единственный электролитический конденсатор, который держится на одной ножке. Он может быть причиной того, что материнка не стартует? На что ещё стоит обратить внимание?



Большая ёмкость, стоит явно в стабилизаторе напряжения процессора. С лёгкостью может оказаться причиной незапуска. Так же запуск в таком состоянии в принципе способен повредить как чипсет так и процессор.
Внимательнее нужно перед запуском осматривать железо на предмет сбитых элементов, погнутых ножек чипов и других механических повреждений. Мало кто из случайных владельцев заморачивается аккуратным хранением.



Подскажите пожалуйста по поводу подбора электролитических конденсаторов для замены на материнской плате. На что обратить внимание? Есть какой то брэнд и линейка у него имеющая оптимальное соотношение цена/качество?
