FAQ в помощь строителю "ретрокомпьютера"

@Nachin_Sh, на маркировку.
Находите техническое описание (datasheet) заменяемого элемента, его характеристики и подбираете замену с аналогичными характеристиками. С конденсаторами в цепях питания электролитические конденсаторы почти всегда устанавливаются серии Low ESR.
Замените на элемент с более низким рабочим напряжением - сгорит. Более высоким - будет больше по габаритам или с худшими параметрами.
Большая емкость - больше зарядный ток, может сгореть питающий элемент. Меньшая - пройдет больше помех (если конденсатор в фильтре) или на выходе будет что угодно (если конденсатор используется для накачки в цепи питания).
Поставите обычный вместо Low ESR - перегреется и выйдет из строя.



3 списка брендов с ромбая. Понятно, что это не защищает от совсем бессовестных подделок и единичных случаев, но всё же вероятность взять мусор у того же панасоника на порядки меньше, чем у GSC.

Электролитические конденсаторы | ROM.by

Ещё стоит смотреть на рабочие температуры. Раз стояло что-то из серии 105, то не стоит без нужды ставить из 85 градусной серии.



Посмотрел из доступных в продаже Jamicon серии WL, вроде как смогу набрать всех номиналов, но вот проблема при цене в пределах 10 рублей за штуку, продают партию от 200 штук за каждый номинал.
Жаль у нас нет чего подобного как Badcaps.net Online Super Store
Тут тебе и кит-комплекты и просто сервис по замене емкостей



Неужели чипдип недоступен?
Да, переплата будет, но на единичный ремонт это врядли выйдет критичным.



Так я там посмотрел сегодня. Придётся набирать ёмкости по 60-70 рублей, их можно хоть поштучно набирать.
В моем случае чипидип это вообще наверное единственный возможный вариант.



@Колючий, он выглядел нормально и отрыв одной ножки я обнаружил, только когда стал его шевелить. К счастью, процессор не пострадал (уже проверил на второй плате). Будем перепаивать.



Если отдать эту плату в ремонт, как правильно поставить задачу? Нужно почистить эти контакты и впаять кроватку?



Любые из chip n dip, можно искать аналоги; главным образом не превышать вольтаж, а Амперы не особо вредят.



Сложно сказать, современные ремонтники редко таким занимаются. Там стоит распаять немного (снять разъём AT питания, клавиатурный может ещё чего затронутое), зачистить везде паяльную маску, где есть следы воздействия электролита. Потом обезвредить электролит уксусом. Уксус обезвредить спиртом. Дорожки залудить и закрыть лаком, потом спаять всё на место. (или лакировать в последнюю очередь)

Это как бы делал для себя я.

Впаять новую батарейку, или переделать под 2032 - ХЗ. Для себя впаивал единичные пины и напаивал ответную часть на батарейку, получался съёмный вариант, но это уже колхоз.
Посмотри, может там есть Ext Bat. Тогда можно будет запитать от внешнего источника. Обычно 3 AA батарейки, или что угодно на 4.5В.



@Колючий, спасибо большое за подробный ответ. Вот только не понял, что такое единичные пины и что имеется в виду под посмотреть, есть ли Ext Bat. Как это узнать?



Разъем штыревой PLS-2 / штырь на плату 2pin шаг 2.54mm - belchip.by
Штырьевые разъёмы такого типа. Только по одному, а не парой. Соответствующая ответная часть на батарейке.
Разъём получается, ИМХО, не самый надёжный и трусить системник с такой батарейкой не стоит.

Ext Bat - Внешняя Батарея. Обычно линейная гребёнка на 4 пина. Есть ли она, и какая там распиновка нужно смотреть в мануале на материнку. Обычно расположена не очень далеко от батарейки.



Всем приветик.

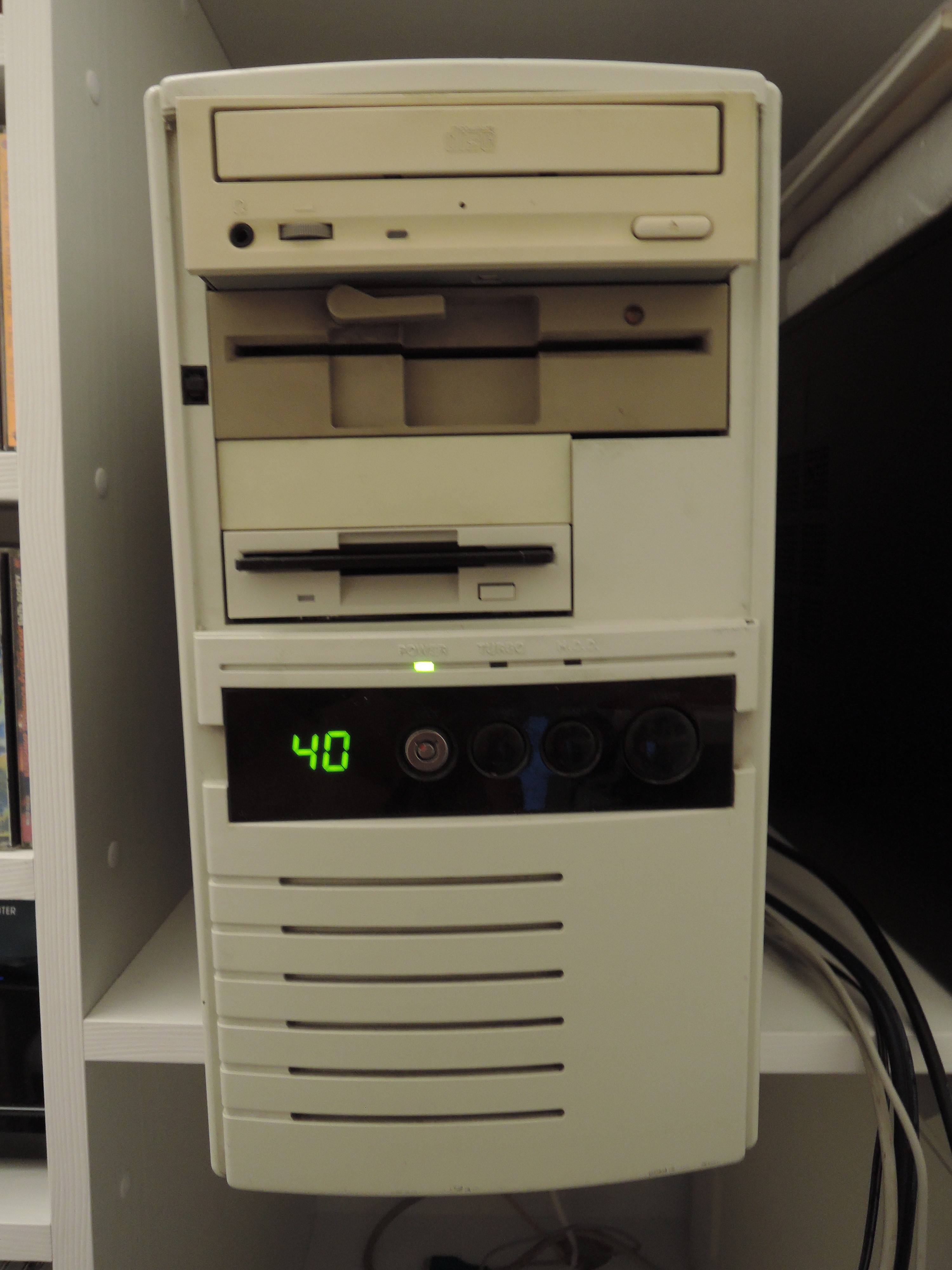

На днях прокачал свой 386DX40.
Было/стало:
Видео Realtek 256 kB ISA / Trident TVGA8900 512 kB ISA
Звук PC speaker / Edison Gold 16 ESS688
Накопитель CF 32MB / добавил HDD IBM DTLA, ограничив перемычками объём до 2 ГБ
Добавил IDE CD-ROM NEC TEAC-540, на IDE порт Edison Gold 16
Уже были флопики на 3,5 и 5,25 дюймов. Остались на месте.
Очень радует, что звуковушка с джамперами и не требует при загрузке инициализации софтом или подгрузки драйвера.
В общем, основной DOS-ПК для старья теперь.

Не поверите - аккумулятор для питания BIOS на плате всё ещё живой и чистый!
Полез с намерением воткнуть внешний аккум, так как штатный не держал настройки.
Ткнул мультиметром - бодрячок! Потом стал разбираться, почему напряжение 3,8 Вольт, а BIOS не хранит настройки. Оказалось, что на 4-контактном разъёме внешней батареи перемычка соединяла два центральных штырька, а не крайний (+) с соседним.



@2Rain, мне тоже Edison Gold 16 ESS688 понравилась, скорее всего, применю её на конфигурации с 486 DX. И нешумная, и без PnP заморочек. Жаль, ничего не поделать с её главным минусом - отсутствием MPU-401.



Товарищи, напомните, пожалуйста, какие ограничения по объёму жёстких дисков характерны для материнских плат под процессоры 386 и 486? Думаю прикупить несколько CF карт для использования с IDE-переходником, думаю, какой выбрать объём. Пока проверил только SiS с 486DX2 - нормально видит винчестер на 1200 Мб.



Storage - Vogons Wiki
смотри раздел
IDE and BIOS Limits & Incompatibilities



@dizzydevil, спасибо. Выходит, если 1200 Мб плата увидела, значит должна и увидеть около 2000 Мб.



Конечно не поверим Такая почётная должность основного ПК для ДОСа, и без единой фотки!

--- добавлено 2 окт 2021, предыдущее сообщение размещено: 2 окт 2021 ---

@Strannik_, помните наше обсуждение тягот запуска Defender на чём-либо младше PIII 533? Я тут случайно прошёл этот коварный квест, воспользовавшись софт-замедлялкой Slowdos от автора Throttle. Как и все такие программы, она - воплощение чистого зла, вносящего глюки и рывки в ряд игр. Но те некоторые, что вынуждали лично меня использовать именно PIII 600EB, а не дорогой ностальгирующему сердцу (и замечательно разгоняемый "вверх"!) Celeron 800 - а именно Defender, Ultima VII и One Must Fall 2097 - теперь не требуют даже понижения частоты системной шины и отключения кэшей. Достаточно включить троттлинг в начальной степени (1-2), и выставить этой программой задержку в несколько миллисекунд.

Позже сделаю доказательный видеоролик и приведу точные значения.



Да



--- добавлено 3 окт 2021, предыдущее сообщение размещено: 3 окт 2021 ---

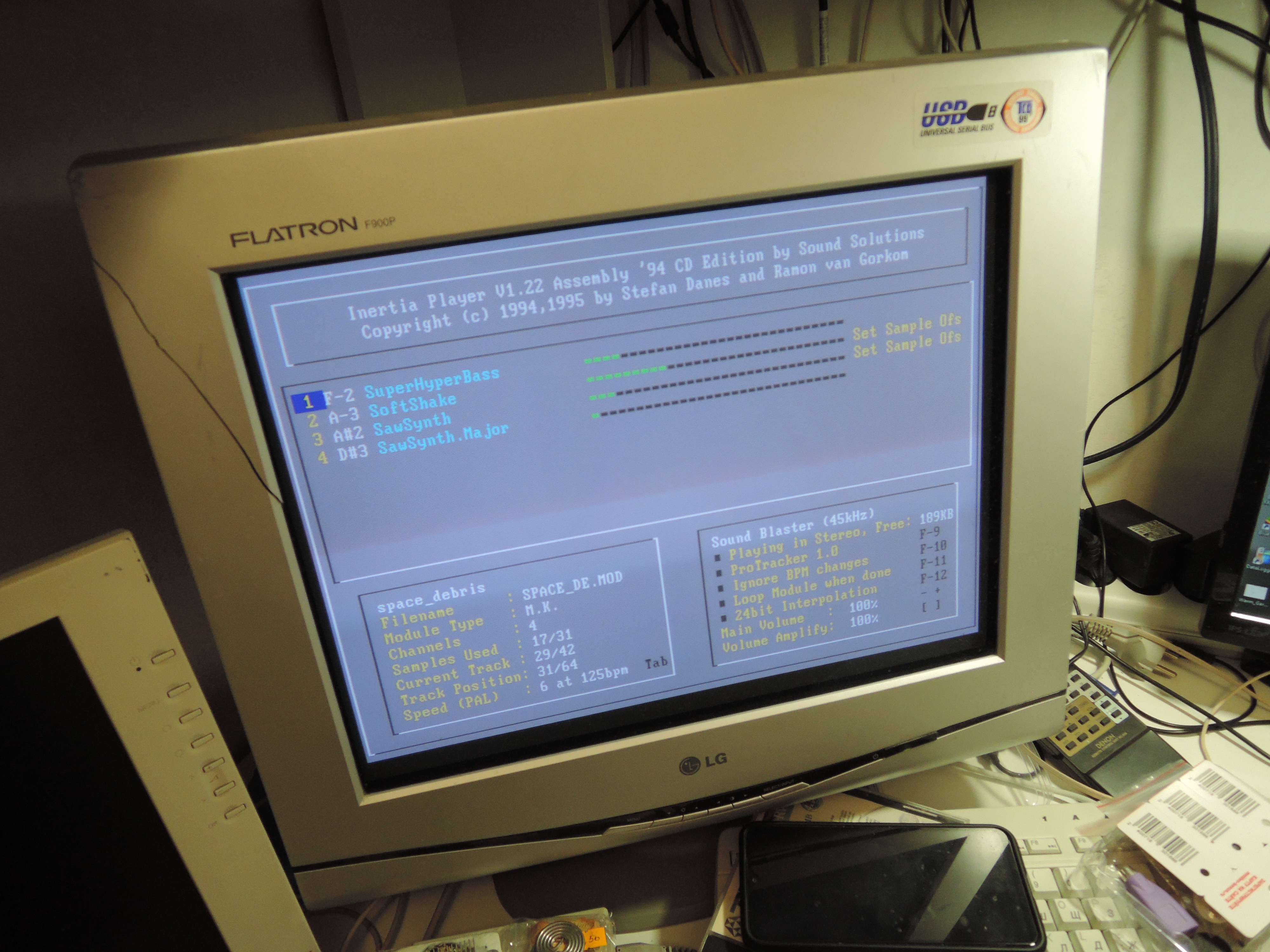

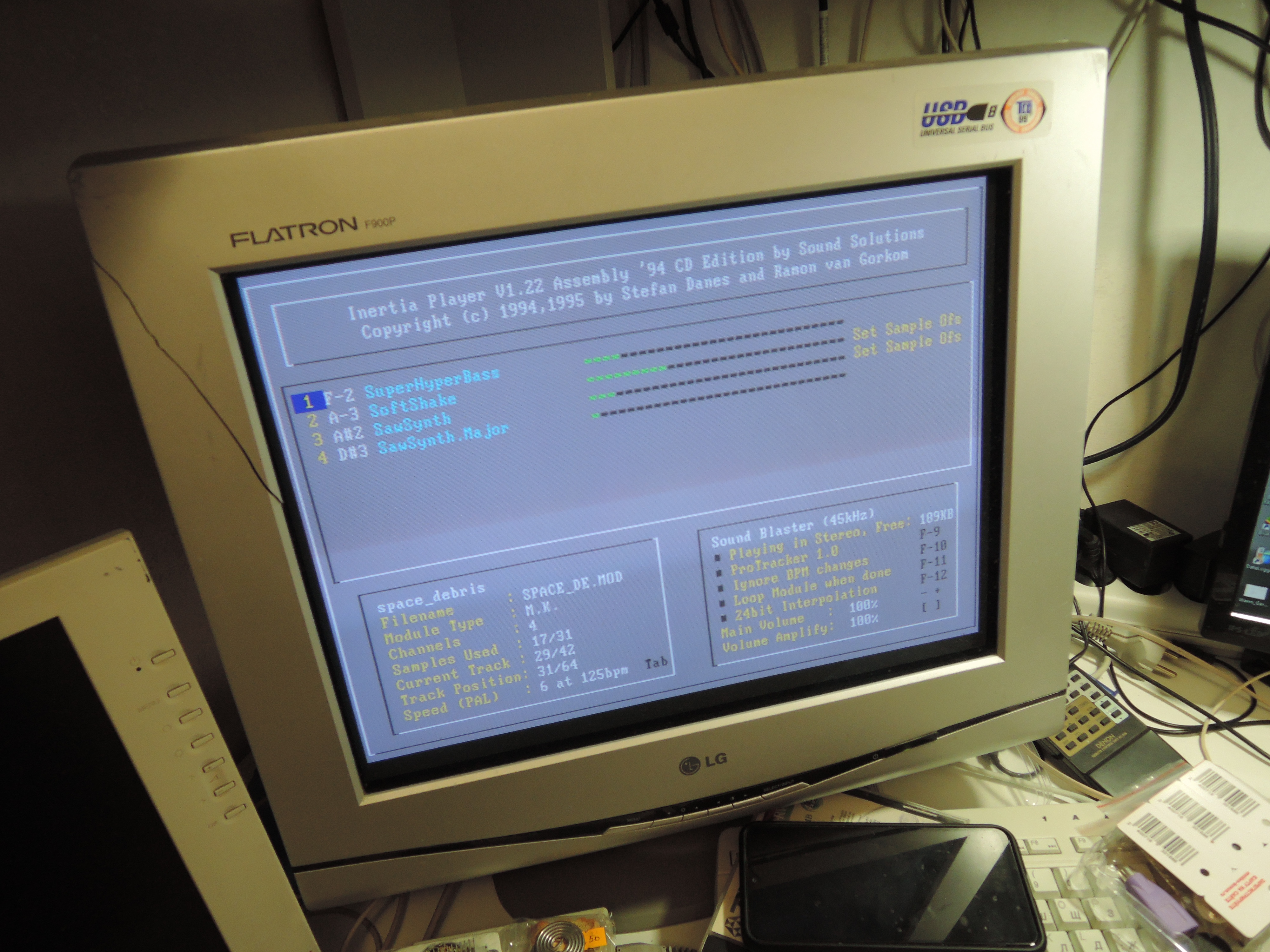

Кстати, с "EMM386 RAM" почему-то виснет "inertia player". С ключом "EMM386 NoEMS" проигрыватель работает. Только на жирные терки ругается, ввиду недостаточности нижней памяти.



Странно. Заработало само собой с ключом "RAM".
