FAQ в помощь строителю "ретрокомпьютера"

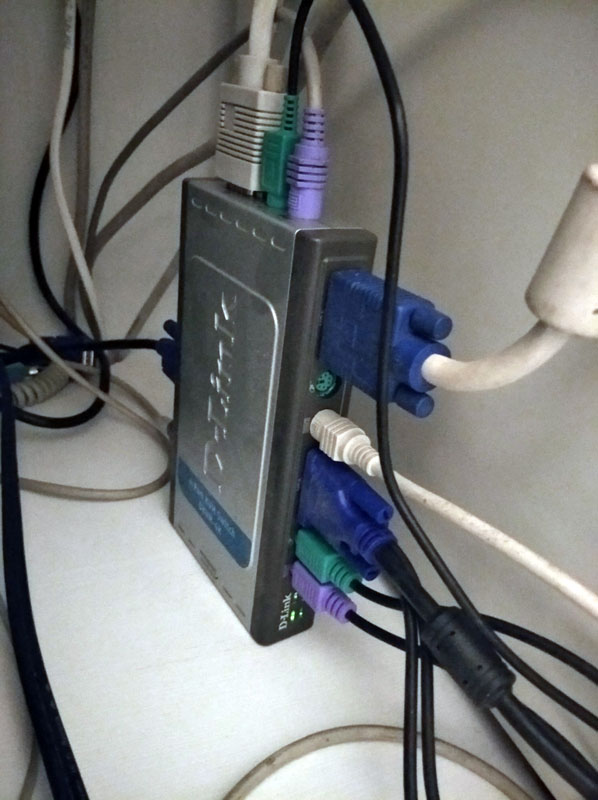

Наверное я не ищу простых путей. Сам делал два переходника, один из шнура AT-клавиатуры. Коннектор PS/2 cвандалил из адаптера PS/2 - USB. Во втором случае был шнур с штеккером PS/2, припаял DIN-5 коннектор с другого конца. Обы шнура получились "папа-папа", так как олдовые системники портами клавиатур воткнулись в 4-портовый KVM от Genius.

--- добавлено 11 окт 2021, предыдущее сообщение размещено: 11 окт 2021 ---

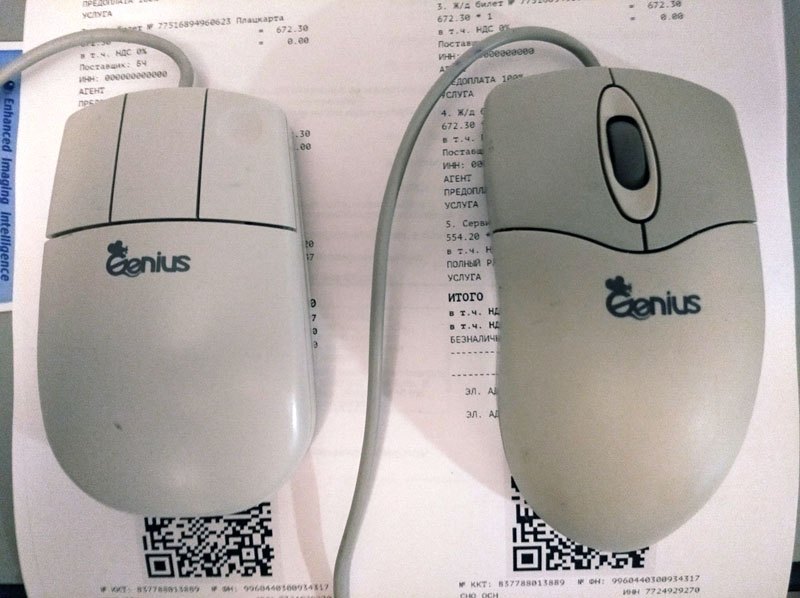

Фигово только, что на олдовых ПК нет возможности использовать PS/2 мышки. RS232 через KVM не проканает - спалит коммутатор нахрен. Поэтому на каждом старом ПК - своя RS232 мышка. Обе Genius, обе шариковые. Но на 486 вариант из серии "последний писк компортовых мышей".

--- добавлено 11 окт 2021 ---

Кстати, удумал делать коммутатор для звука, на релюшках. Можно будет использовать реле на 4 группы контактов, чтобы помимо звука ещё и мышей RS232 коммутировать. А управляющие сигналы на реле брать с того же KVM. Просверлить дырочку и вытащить шнурочек из KVMа к коробочке, которая будет звуком и мышами рулить.



У меня где-то тоже валяется самодельный. Я просто выпаял планку с двумя ps/2 разъемами из дохлой платы и припаял ее на обычную AT-заглушку (от двух COM портов от первопня, кажется), провод от мышиного гнезда шел к коннектору на плате, а провод от клавиатурного шел наружу и... втыкался в AT разъем посредством штекера от советского мафона. Колхоз, конечно, зато позволяло на AT платах сокет 7/370 юзать ps/2 мышь и клаву без дополнительных телодвижений.

есть адаптеры под PCI/ISA



Я такой купил у Rio444 на "Полигоне призраков" для конфигурации на 386 или 486. Но пока не тестировал. Как доберусь, расскажу.



@2Rain, Мышки Genius супер, тяжелые и удобные.



У видео через KVM нет ограничений по кадровой частоте?



ЭЛТ монитор сейчас работает через свитч с ПК "AsRock 775i65G R2|Pentium DualCore E5800|2GB|ATI HD3850 512 + Riva TNT2 Pro PCI 32M|SB Live!|Win98SE + WinXP" на 1152 х 864 @75 Гц. Тянет и больше. Но мыльце более заметно.

--- добавлено 12 окт 2021, предыдущее сообщение размещено: 12 окт 2021 ---

Ценник мне не нравится. Думаю сейчас в направлении изготовления "KVM-slave", где будут коммутироваться порты RS232 (на мышку 4 проводка идут) и аудиовыходы.
RS232 коммутировать, думаю, все 4 провода буду, чтобы не объединять земли разных системников через Com-порты.

--- добавлено 12 окт 2021 ---

Да, правая вообще отличная.
Но на современных ПК только Logitech.



PCI-PS2 круглые порт PS/2 клавиатура и мышь расширения/адаптер карта Nec Usb | eBay
Клавиатура мышь карта адаптера Pci 32bit до 2x PS2 PS/2 + 2x USB 2.0 порт для ПК | eBay

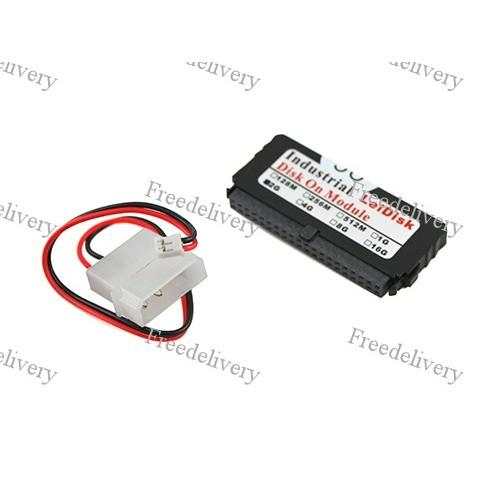

Кто-нибудь использует промышленные накопители 40pin DOM в ретро-сборке?

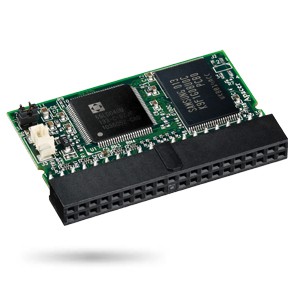

Продаются такие модули недорого, втыкаются непосредственно в IDE на матери. Объемы зачастую небольшие, от 256МБ до 2-4ГБ, но для DOS и даже Windows95-98 должно хватить. Подкупает невысокая цена и возможность купить таких штук для каждой системы, чтобы не переставлять винчестеры с машины на машину, а также компактность, что важно для небольшого корпуса.
У меня вопрос по питанию, некоторые продают уже с переходниками на молекс, некоторые без них. Что там за разъем для 5В, от чего туда может подойти вилка?



скорость никакущая у них, что для p2 и выше уже критично



Ну надо думать не тормознее IDE винчестеров и адаптеров для карт памяти?



Конечно, у меня такие. Очень быстро и удобно! Куда там адаптерам для карт памяти или IDE.

Почти что не для чего
Этот мелкий штепсель крайне хрупкий - у меня два таких подряд сломалось. С тех пор работает без питания, всё нормально.



скорость от типа памяти зависит. дешевая mlc память, на которй и сделаны эти модули медленная. разумеется, нормальный хдд уделывает такие модули и дешевые карты памяти. на некоторых операциях в разы.

допускаю что что-то изменилось, но доверия mlc вызывает



@radical1010,
Модели IDE DOM разные. Есть побыстрее и помедленнее.
В среднем вполне нормальные по скорости. Намного быстрее HDD 90-х годов учитывая почти моментальный доступ ко множеству небольших файлов. И быстрее CF. Уж не знаю, почему, но, система с CF запускается медленнее.
Windows считает IDE DOM несъемным носителем. Поэтому, в отличии от большинства CF, нет проблем с созданием нескольких разделов на одном накопителе. Не требуются сторонние драйверы.

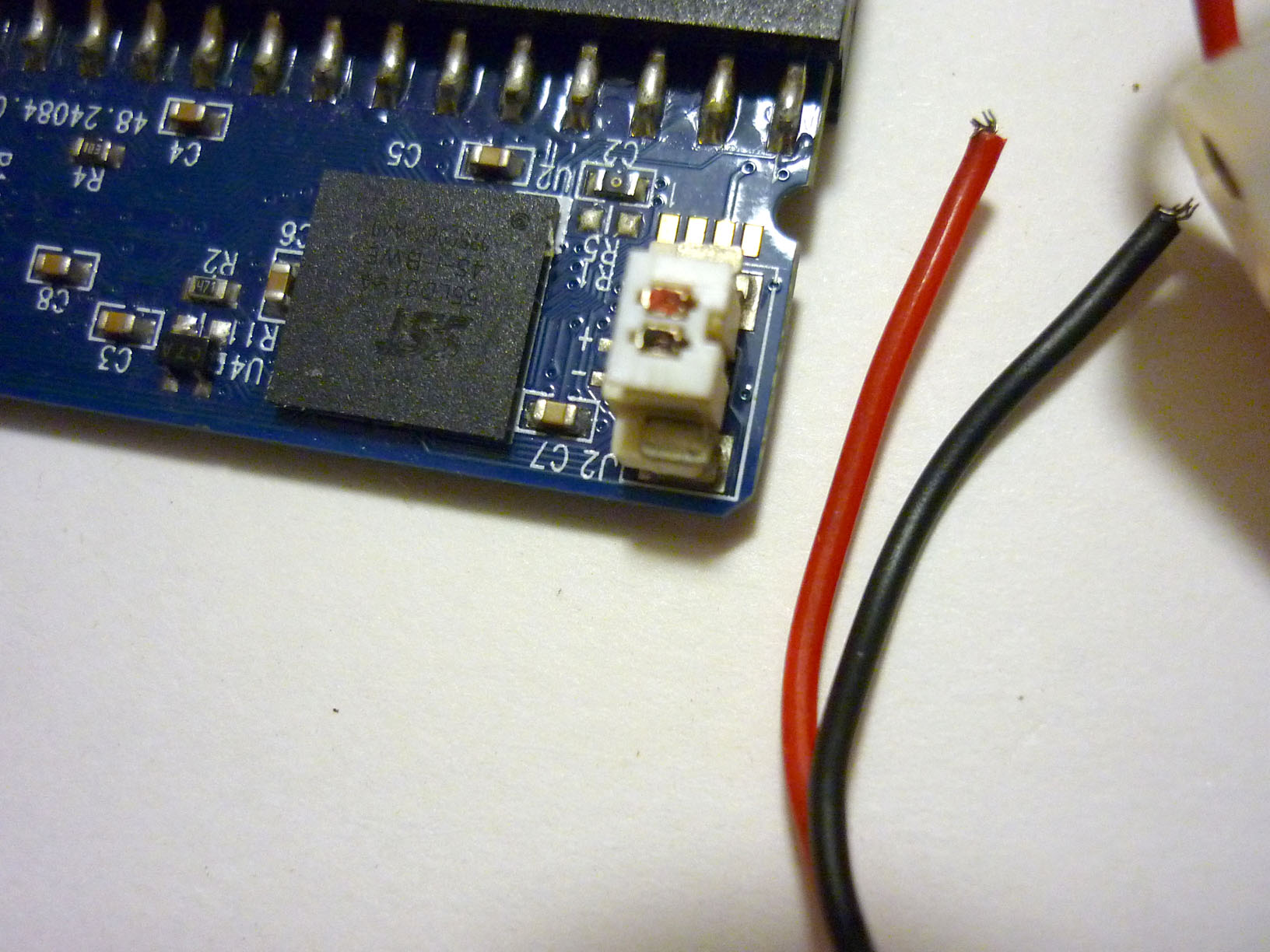

Что за разъем не знаю. Такой используется в видеокамерах доя подключения платы подсветки. Снял себе штук 10 на всякий случай. Провода очень тонкие и обламываются у самых контактов.


На мой взгляд самое интересное применение IDE DOM Объемом до 512 МБ - в системах 8086-80386. Быстрые, небольшие, бесшумные.

Чтобы подключить IDE DOM на шлейф подходит разъем IDM-40A (DS1015-40N). Рекомендую устанавливать разъем в пределах 5 см от разъема, подключаемого к IDE контроллеру.
IDM-40A (DS1015-40N), Вилка 2.54мм на шлейф | купить в розницу и оптом



В смысле? Разве в обычном IDE 40 пин есть питание?

у меня такие есть от тонких клиентов на 64-512МБ. Проблема в том, что они 44пин (бучный формат) да еще и "мама", как его подключить к стандартному 40пин без кучи переходников, не могу придумать.



Не знаю, я в технике не специалист. Должно быть, какое-то да есть.
Для меня главное, что работает и без питания.

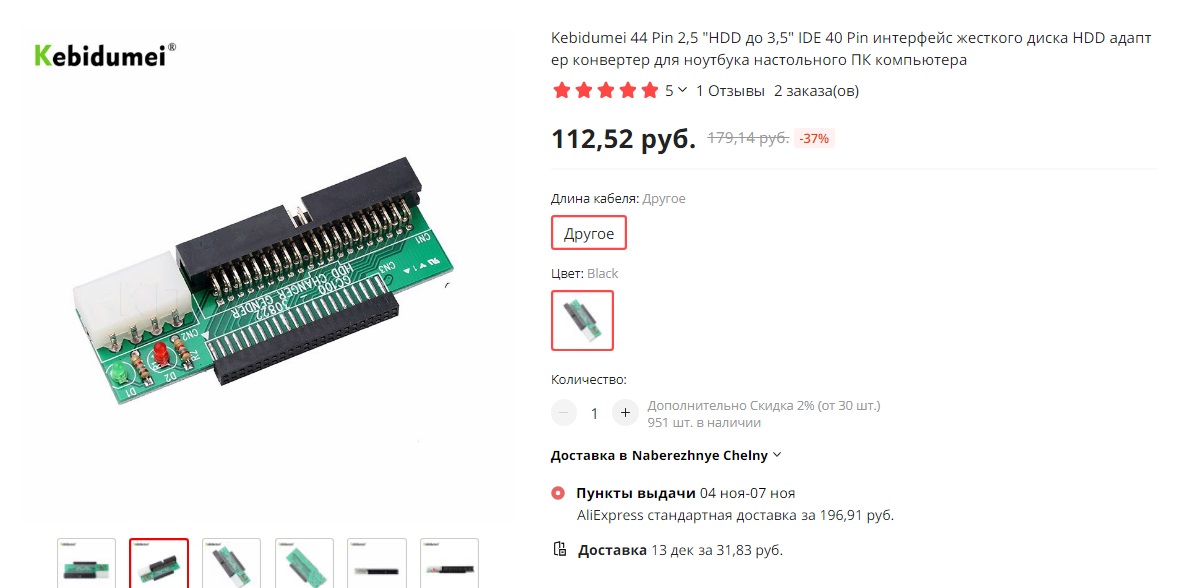

Один переходник. Вроде такого.

Ххммм.. И гребенку двухрядную.

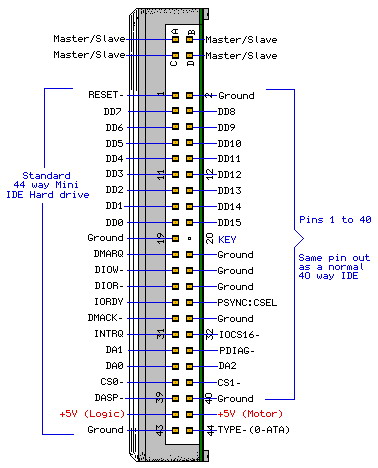

Это ноутбучный 44-х пиновый. У него питание есть, 40 пиновый ХЗ чем может этот модуль запитать.



@Strannik_, у меня такой есть, и гребенка. Оно очень громоздкое получается, а главное, что не работает.
Может, на гребенке контакты тонкие, хотя садится плотно. Сами модули рабочие, полярность подключения соблюдена.
Если бы был такой адаптер, позволяющий воткнуть такой DOM прямо в порт, без шлейфов.

--- добавлено 14 окт 2021, предыдущее сообщение размещено: 14 окт 2021 ---

про бучный я знаю, удивился просто, что в десктопном 40 пин тоже, оказывается, какое-то питание есть.



Должен присутствовать 20-й пин, что с ATA5 (UDMA66) отсутствует. И не только присутствовать, на него должно идти питание.

--- добавлено 14 окт 2021, предыдущее сообщение размещено: 14 окт 2021 ---

Возможно это описано в каком-то ISOxxx-xxx на старые PATA стандарты и там на 20-й пин действительно должно подаваться +5В. Поверхностный гуглинг распиновки до ATA5 не дал, только упоминания о возможном присутствии VCC-In на 20-м пине и использование флешками этой особенности.
Сам как-то не задумывался потыкать мультиметром в IDE разъём на старой материнке.

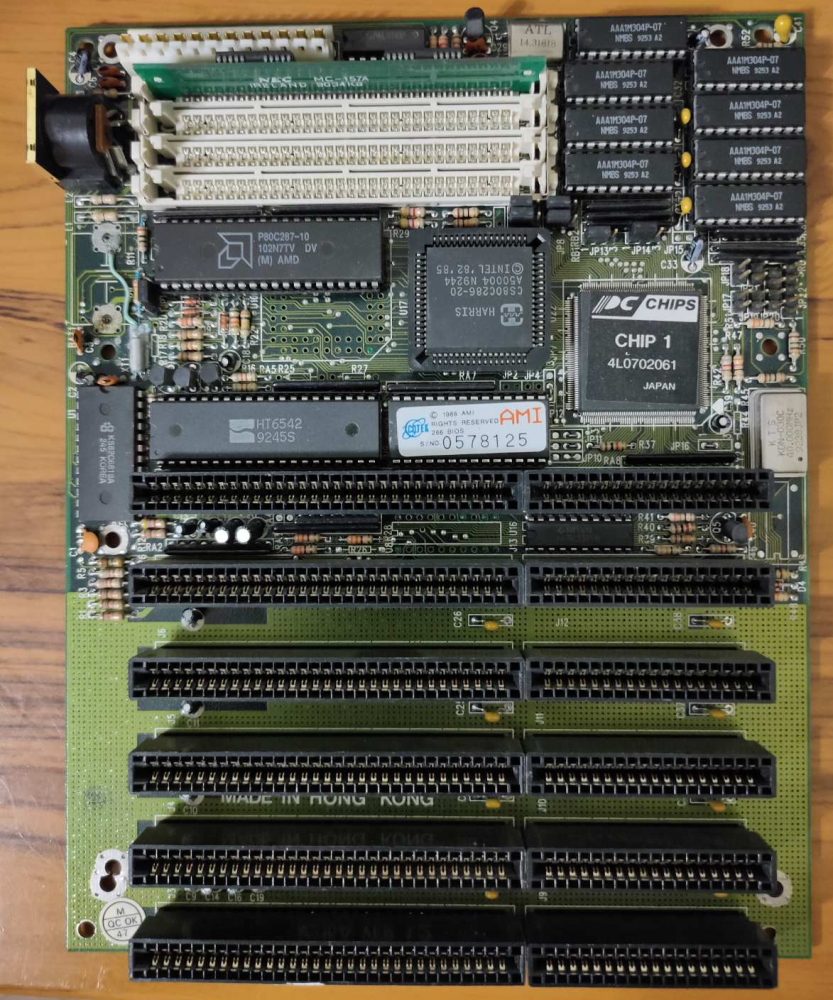

Добыл такую материнку с процессором 286 с частотой 20 МГц:



Непонятны несколько моментов:

1. В состоянии как на фото на POST отображается базовая память 640 Кб, расширенная - 0. Если добавить ещё одну такую же планку, то ничего не меняется. Почему так?

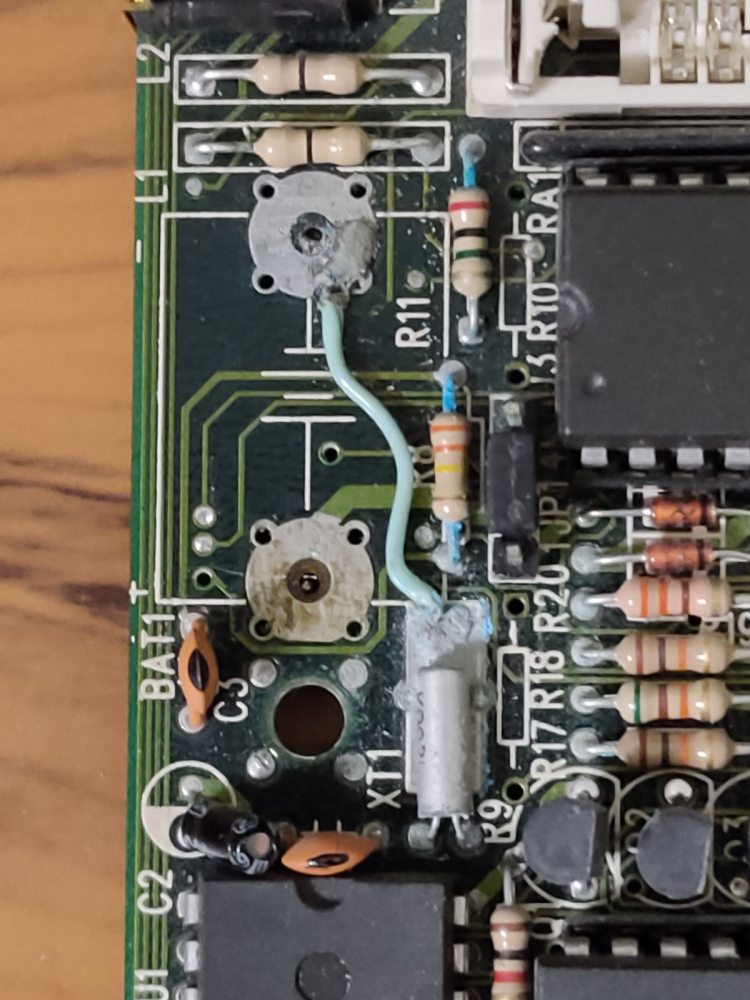

2. Под батарейкой, которая ранее стояла под клавиатурным разъёмом, между контактами для её подключения припаян какой-то проводок (ниже более детальное фото), причём нижняя его часть отвалилась. Какую он функцию выполнял?
