@radical1010, разъемы PLD под пайку, одна сторона короче и контакты могут не доставать. Правильнее будет перепаять разъем на плате.
Чтобы исключить шлейф надо заменить разъем 40-pin так же.
Как уже говорил, IDE DOM могут не работать при использовании шлейфа длиннее 5 см.

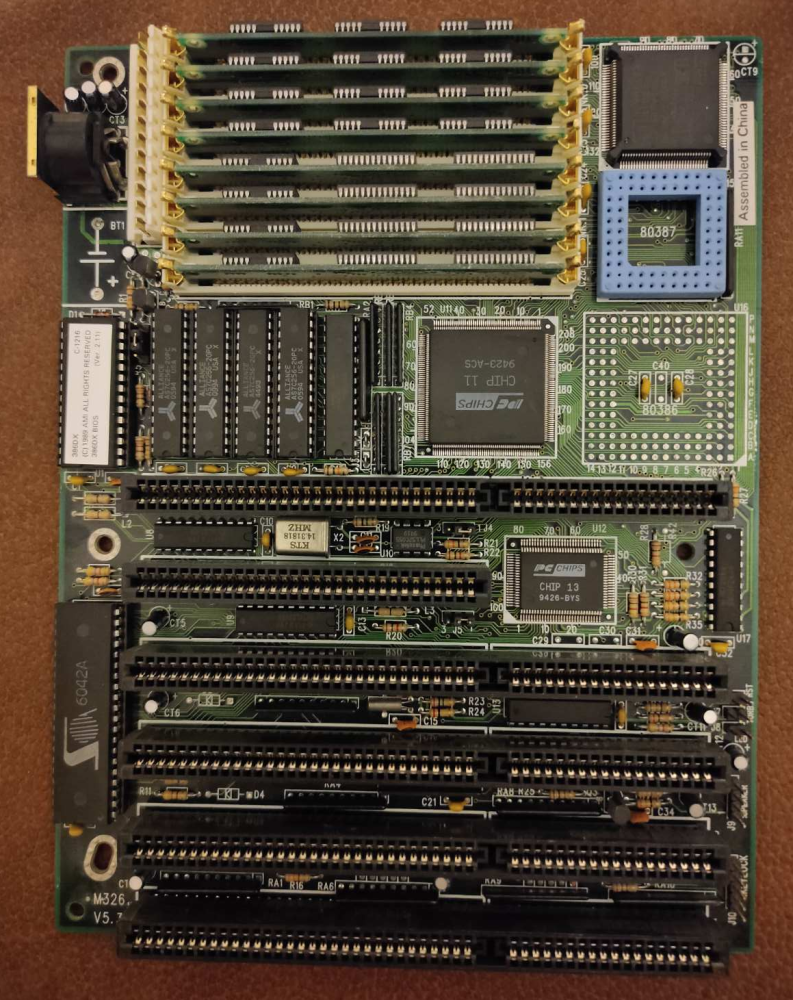

И вот ещё один кот из мешка - материнка с Am386 DX 40 МГц - сразу стартанула без вопросов. Изначально было 4 Мб памяти, добавил ещё 4 планки - получилось 8. Интересно, что при 6 планках отображалось 4.

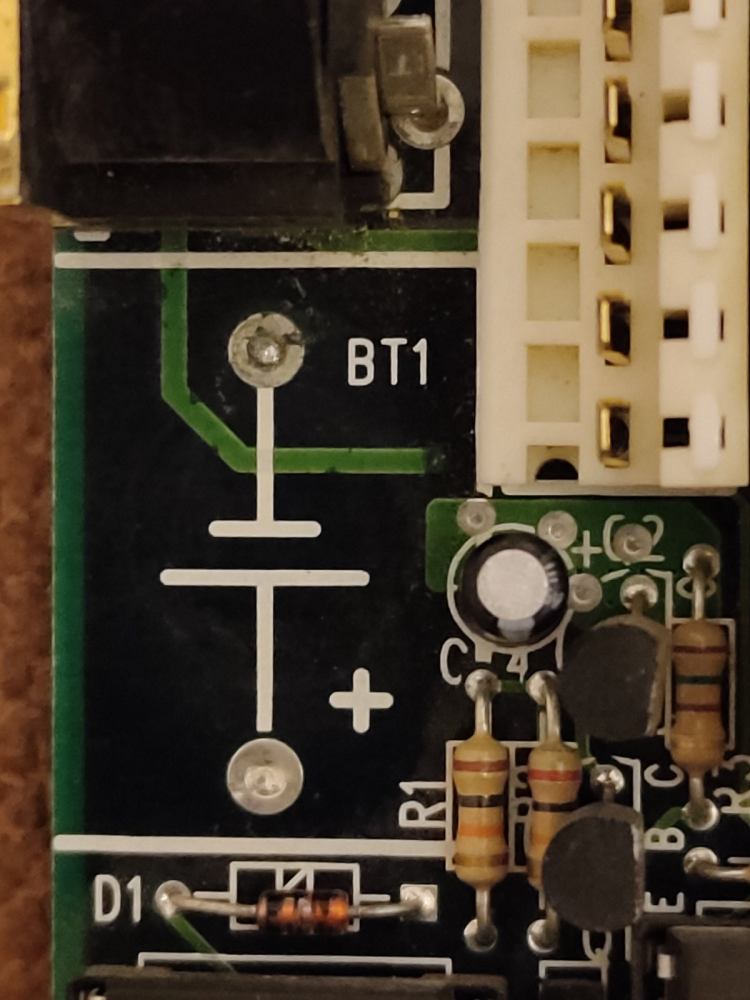

Из трёх материнок PC CHIPS, которые я купил, у этой наилучшее состояние в области батарейки. Только верхний контакт был слегка залит, остальная часть в норме.



Как оптимально решить вопрос с батарейкой, чтобы в будущем можно было просто её поменять, ничего не перепаивая?
И по сопроцессору 387 - любой подойдёт или надо какой-то конкретный искать?



В таких материнских платах объем установленной памяти может (дополнительно) задаваться в BIOS.

Проводник на минус от аккумулятора разъело. Отремонтировали добавив перемычку на заземляющую площадку корпуса кварцевого резонатора.

--- добавлено 14 окт 2021, предыдущее сообщение размещено: 14 окт 2021 ---

Совсем не интересно. Материнская плата поддерживает два банка по четыре модуля памяти. Частично заполненные банки считаются пустыми.



1. Справа 8 чипов 256к х 4. 1 Мб, но набранный в 2 банка по 512кб. По состоянию на фото планка памяти работать не может. Вполне вероятно, для работы планок надо повытягивать дипы. Так же вполне может оказаться, что нужно ещё конфигурировать память перемычками. Там как раз группа под кроватками дипов. Ищи мануал, или инструкцию на том же th99.
2. Возможно, когда паяли батарейку - оторвали землю и таким образом её взяли с площадки земли кварца.
ЗЫ. Всё надо чистить. Вид, будто батарейки и не было, а коррозия из-за не смытого активного флюса.

--- добавлено 15 окт 2021, предыдущее сообщение размещено: 15 окт 2021 ---

Это 386DX, у него уже 32-х битная шина, банки по 4 8-битных SIMM30 модуля. По 2 таких модуля - это 286 и 386SX, у которых 16- битная шина.

--- добавлено 15 окт 2021 ---

По батарейке, ИМХО, пошурудить мануал, где тут разъём внешнего питания "Ext. Bat." и какая у него распиновка.
По сопроцессорам не в курсе.



В смысле? Все DOM-диски прямо в порт ведь и вставляются по идее.
Мне, правда, пришлось переходник докупать - когда захотелось ещё и привод CD-ROM подключить (ибо на 386 канал IDE, разумеется, один).

Если это 386DX, то и сопроцессор нужен i387DX - i387SX не подойдёт.



Am386 DX. Вот и появились сомнения, сюда любой i387DX подойдёт или нет.



Нет, контакты с двух сторон симметричные, но на вид чуть тоньше, чем на бучных адаптерах 44 пин.

Это понятно, просто у меня DOM 44pin мама. Есть двухсторонние гребенки 44пин, но с ними, видимо, нет контакта, пробовал такой DOM к ноуту цеплять, не видит.



Нужно ещё на скорость смотреть: если на сопроцессоре написано, например, "16-33", то он будет работать со всеми 386 от 16 до 33 МГц.
У меня только i387SX есть, но у него совсем другой разъём.

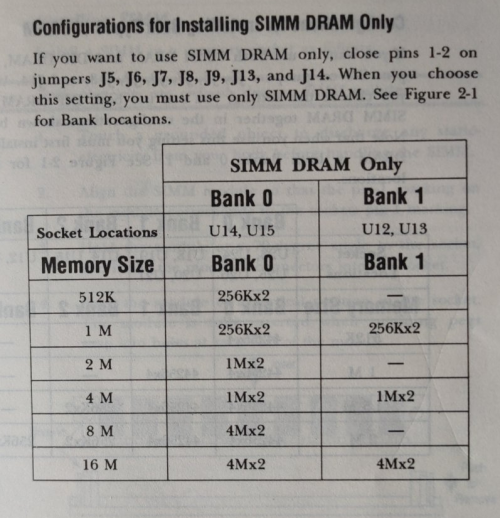

Теперь ясно, я и не обратил внимание, что справа память. К счастью, мануал не надо искать - он был у продавца в бумажном виде, я сфотографировал все страницы. Там про память всё достаточно чётко изложено, буду пытаться собирать 2-4 Мб из доступных планок.

Кроме чистки, что нужно сделать с этим проводком при условии, что будет использоваться внешняя батарейка?

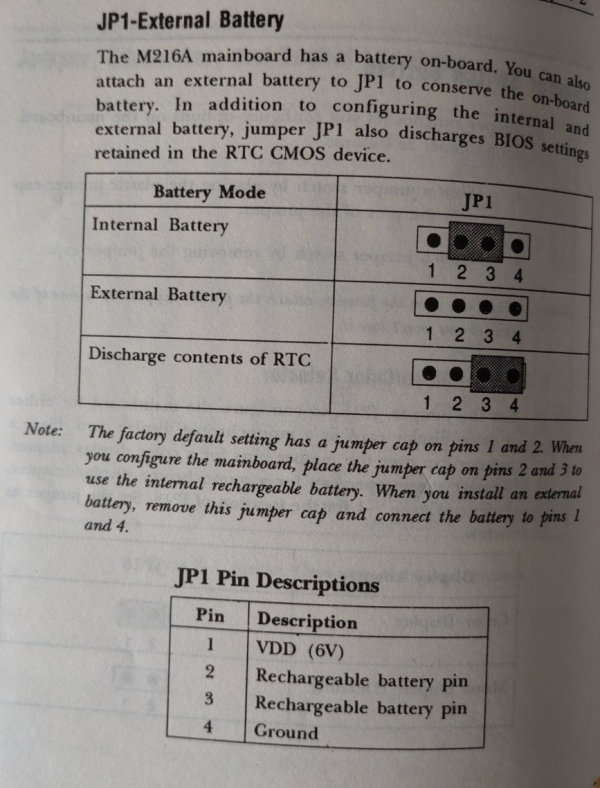

Вот, что нашёл:

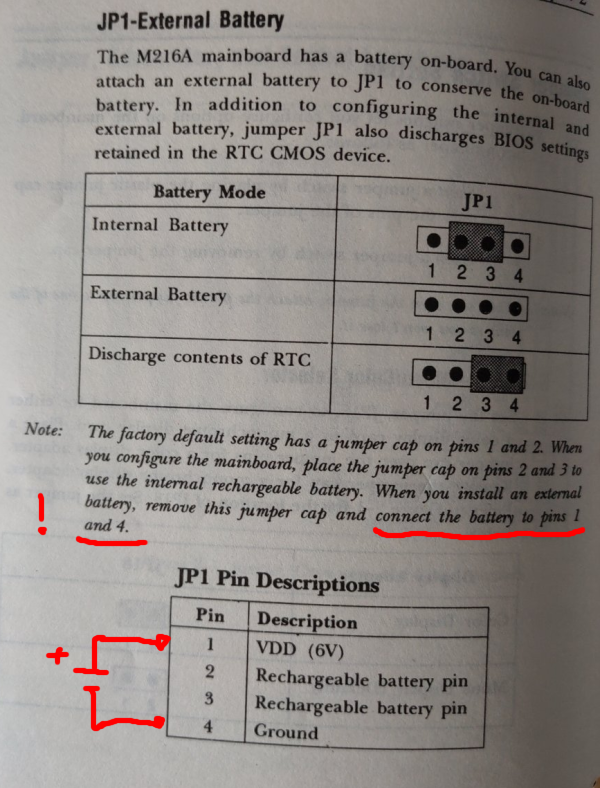

Вижу, что сейчас джампер JP1 выставлен в положение Internal Battery. Как понимаю, надо его вообще убрать (чтобы переключить на External Battery) и каким-то образом подключить внешнюю батарейку. Этот момент распишите, пожалуйста, как двоешнику.



Для этой задачи подойдёт такая батарейка 476A(4LR44), Элемент питания марганцево-цинковый Super (1шт) 6В, GP Batteries | купить в розницу и оптом Для неё можно использовать проводки, подобные тем, которыми подключают индикаторы, PC Speaker и кнопки питания/перезагрузки на материнской плате? То есть со стороны батарейки они припаяны, а к крайним контактам JP1 просто подключаются. Или может есть какие-то готовые решения, например, кроватка с батарейкой 6V и проводками, которые нужно просто подключить к материнской плате?



Можно и такое, но я бы взял батарейный отсек на 4 AA элемента, посадил ему нужный разъём да дело с концом.
Батарейный отсек BH341-1 / AAx4 закрытый, c выключателем - belchip.by
Вот замечательный пример, что-то около 1.5$. Закрытый, с выключателем.

--- добавлено 15 окт 2021, предыдущее сообщение размещено: 15 окт 2021 ---

ЗЫ. Искал обычный открытый с мыслью предложить закатать его в термоусадку.
Но увидев такие решения сам решил, что буду нафиг убирать у себя колхоз со сменными Ni-MH аккумуляторами и вешать на внешнее питание от таких отсеков.



ч...ч...что??? В каком году покупали?



@Колючий, хороший вариант. Он ещё и плоский, его можно на двойном скотче посадить на дно корпуса. В чипдипе такой вариант нашёл, вообще копеечный:
Батарейные отсеки, держатели для батареек | купить в розницу и оптом

UPD: А что с тем проводком сделать, отвалившемся снизу от площадки кварца? Просто очистить это место от коррозии и вообще оторвать его?

--- добавлено 15 окт 2021, предыдущее сообщение размещено: 15 окт 2021 ---

В этом. У продавца было штук 5 таких материнок, из них только одна была нормальная (я её забрал). Остальные чуть менее, чем полностью развандаленные и насквозь прожжёные зелёнкой в нескольких местах. Но продавец, видимо, рассчитывает их выгодно продать, поэтому книжку не отдал, разрешил только сфотографировать.



Пока почистить и убрать провод. Прозвонить площадки у кварца и у батарейки, к которым он был припаян, на землю. Если где-то не будет звониться - тогда станет понятно, зачем оно было, и можно будет думать, паять ли его назад.



По 20-му контакту +5 В было. Потом производителям надоело, что разъёмы постоянно вверх ногами втыкают, и они на 20-й контакт запилили ключ (в вилке контакта нет, в розетке на шлейфе дырка запаяна).



@Gamecollector, ага, значит, на первопневых платах, где разъемы без отсутствующего пина, должно работать без доппитания, по идее.

я видел воткнутый вверх ногами шлейф с ключами, втыкающий был, видимо, очень сильным, "лишний" пин винта просто был вдавлен внутрь разъема. Винт, кстати, потом удалось вернуть в рабочее состояние, восстановив этот пин.

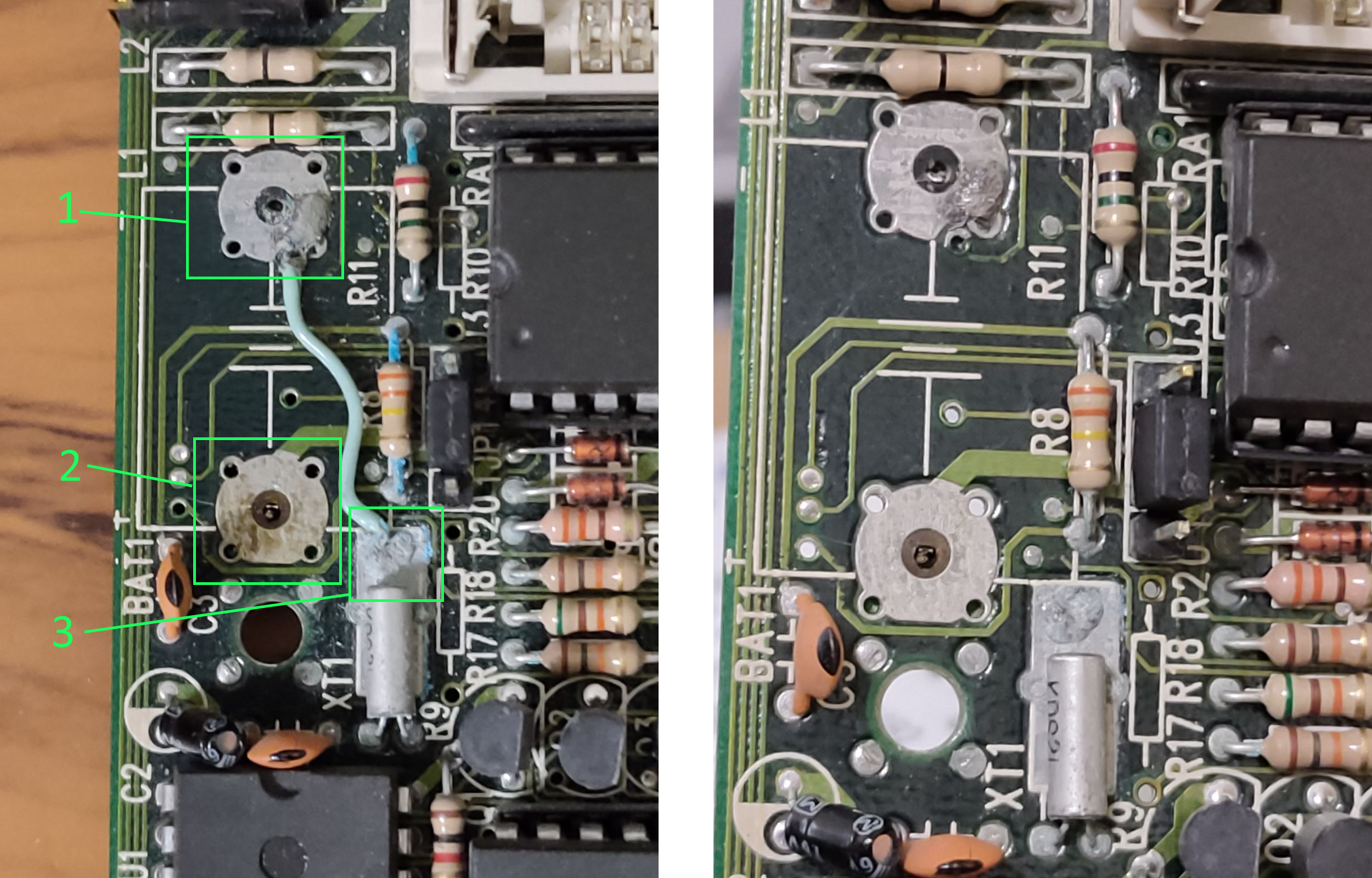

Счистил ножом ржавчину, убрал мусор, протёр спиртом. Слева - было, справа - стало. Площадка 1 звонится с 3, 2 с 3 не звонится.



Всё хорошо, провод, думаю, не нужен.
Далее.

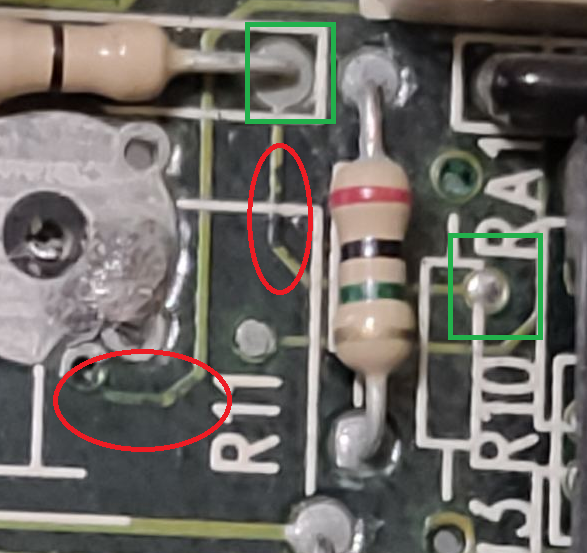

Красным выделил проблемные дорожки. Аккуратно счистить паяльную маску, посмотреть. что там, протереть спиртом. Если проблем нет, то залудить и закрыть лаком. Иначе восстанавливать.
Зелёным отметил, что должно звонится для правого проблемного места. Слева - нужно отслеживать, куда уходит дорожка от переходного отверстия.

--- добавлено 16 окт 2021, предыдущее сообщение размещено: 16 окт 2021 ---

Хотя, если присмотреться, есть ещё места:

Алгоритм тот же. Почистить, прозвонить, залудить, если надо - восстановить и закрыть лаком.



@Колючий, места, указанные зелёным цветом, звонятся нормально. Что касается дорожек, то не буду рисковать - боюсь по неопытности повредить. Правильно ли я понимаю, прозвонка показала, что они целые, но могут в любой момент отказать из-за повреждений? Ещё за пределами сфотографированного участка есть ржавчина на контактах резисторов, её тоже, так понимаю, надо удалить и посмотреть, нет ли рядом с ними повреждённых дорожек.
