FAQ в помощь строителю "ретрокомпьютера"

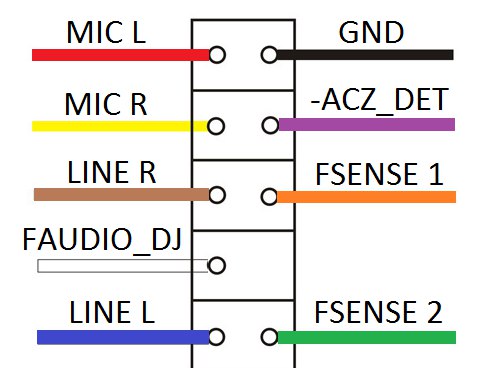

Если речь про 9-контактный разъём, то за линейный выход отвечают LINE R и LINE L на картинке ниже. Думаю, если их подключить к AUX, то будет работать.



Т.е просто вытащить эти контакты из вилки (+GND), взять четырехпиновую от cdromного шнурка и сунуть их туда?



Вообще -- оно по задумке подсоединяется к материнской плате (со встроенной звуковой картой). А так -- зависит от исполнения и от звуковой.

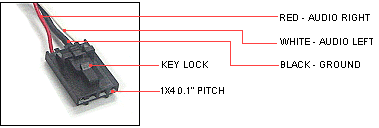

1) Если (как в большинстве случаев) там куча проводков с одиночными разъёмами 0,1", то к звуковой оно пришпандоривается без проблем. Только качество будет не ахти. А вот когда оно единым блоком на эээ... 9 контактов, к примеру...
2) На большинстве звуковых карт сложности с гребёнкой, на которой есть выход на колонки (SPK_OUT) или линейный выход (LINE_OUT). Её просто нет. Подключаться некуда. Припаивать что-то к самой звуковой -- это уже экстремальщина, имхо...
3) Не всегда работает отключение основного выхода при втыкании чего-нибудь в передний.

З.Ы. AUX на звуковой карте -- это вообще-то вход.



Оно понятно, просто встроенная в материнку карта у меня отключена и под DOS/98 использоваться не будет.

Не, такие были в ходу в двухтысячных, сейчас уже они все стандартные HD Audio одной вилкой. Были даже провода, оканчивающиеся обычными джеками и вызывавшими тогда лютую ненависть, а вот сейчас такие бы мне пригодились.

Я видел на каких-то недорогих картах (ямахах что ли) места под незапаянные гребенки, расположенные сразу же за разъемами на заднюю панель напротив каждого из гнезд.
UPD: https://hwmuseum.pp.ua/upload/images/imgi31521465584481.jpg

Ну мне это и не нужно.
Вся эта канитель из-за того, что у меня узкий корпус и широкую карту туда ставить штатно просто некуда, а низкопрофильную я пока не нашел, вот я и хочу разместить ее внутри, подключив при помощи гибкого райзера, а фронтальный выход системника подключить к ее внутреннему разъему. В крайнем случае, спаяю кабель с джеком 3,5.

CD и Modem полагаю, что тоже.



Получил сегодня пару 4ГБ 40pin флешек, продавец положил к ним также пару разъемов с проводками. По виду там коннекторы похожи на те, которые иногда встречаются на бучных CMOS батарейках или на аккумуляторах радиотелефонов. Интересно, что на флешках есть джамперы мастер/слейв, как, интересно, их планировали подключать? Через двухстороннюю гребенку к стандартному шлейфу?



Например, так:

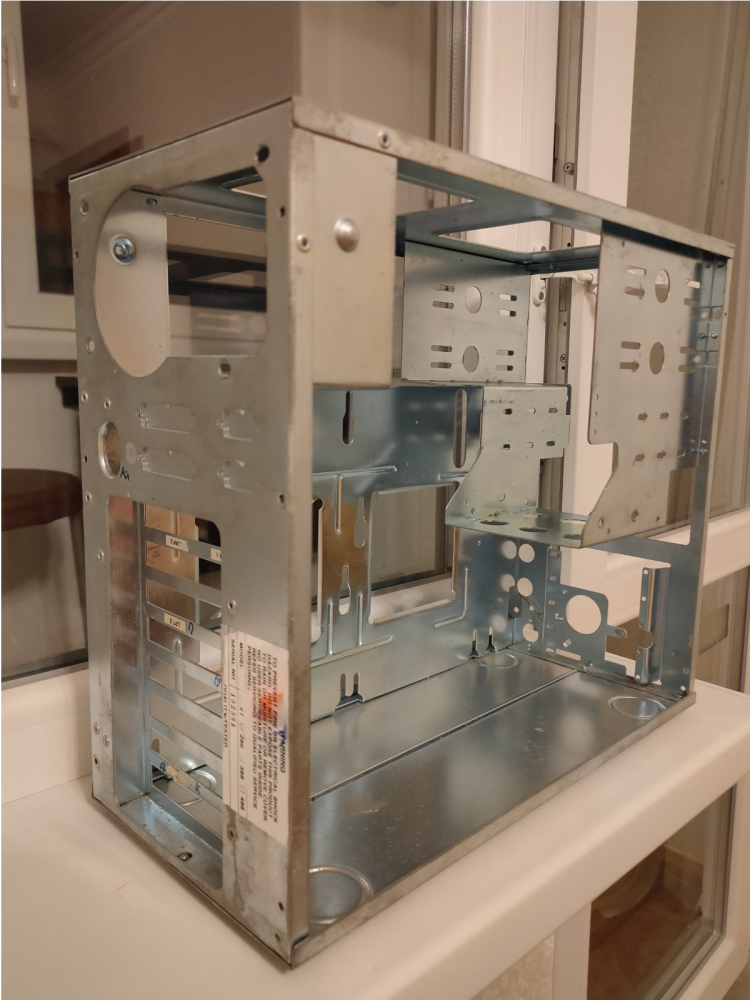

Надоело искать AT корпус для конфигурации с 386 или 486 (ещё окончательно не определился), решил собирать коробочку по частям. Но сегодня повезло - купил очень мощный каркас из толстенной стали, после мытья выглядит так:

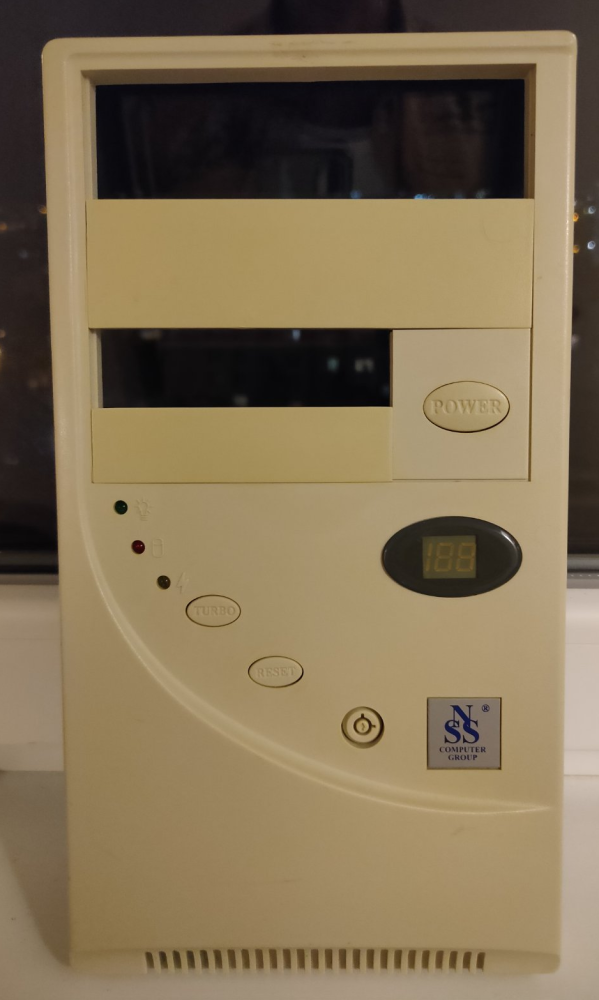

Непривычно, что не снимается ни задняя стенка, ни корзина для дисков - всё наглухо держится на заклёпках. Конструкция очень крепкая. Крышку хочу отдать на порошковую окраску, чтобы была как новая. Переднюю панель пока применю такую:



Как выяснил, есть стандартные панели, к которым прикручиваются стандартные кнопки, а есть уникальные - со своими кнопками. Буду искать в идеальном состоянии. Всяко это легче, чем искать в идеале целый корпус.



Приветствую, камрады. У кого-нибудь был опыт использования модуля внешнего кэша на материнках сокет 7? К примеру, если на материнке распаяно 256K кэша, внешний модуль даёт ещё столько же. Даёт ли это прирост и в каких приложениях? Я имею ввиду что-то вроде такого модуля: L2 Cache Module 256K IS6MC256S-66 ISSI | eBay



На некоторых чипсетах дополнительный кэш увеличивает количество кэшируемой памяти свыше 64МБ, но для этого, кроме coast модуля, нужна еще микросхема tag RAM, которая ставится в соответствующую кроватку.

Хотя, если ничего не путаю, то вроде были модули кэша с интегрированным тэгом.



Приобрёл тут ноутбук с установленной Windows 98. Помимо неё, хотелось бы ещё и DOS для игр. Вопрос: возможно ли установить DOS поверх Windows 98, не переустанавливая? С дискеты грузится не хотелось бы.



В Windows 98 есть сеанс MS-DOS. Если нужна чистая DOS, то можно уменьшить раздел с Windows на 2 Гб и на освободившемся пространстве сделать ещё один основной раздел FAT16, на него установить DOS. Потом накатить boot-менеджер. И у вас будет две независимых системы.



F8 или Ctrl при загрузке >> Command prompt only



Безопасно ли уменьшать раздел с уже установленной системой? Раньше не имел такого опыта.



Но зачем? 98 имеет встроенный DOS.



Если всё сделать правильно и не накосячить, то безопасно) Для начала посмотрите, как сейчас размечен этот диск (например, каким-нибудь Partition Magic).

--- добавлено 21 окт 2021, предыдущее сообщение размещено: 21 окт 2021 ---

Я предпочитаю отдельные ОС - чистая DOS 6.22 на одном основном разделе и Windows 98/Me на другом (тоже основном) + дополнительный FAT16 раздел, видимый в обеих операционках.



Возможно и незачем, нужно провести ещё ряд тестов. Но, скажем, ряд игр, запущенных в DOS-режиме Windows 98 работал у меня не совсем корректно. Сначала выясню, что там идёт не так, а потом уже, если не поможет, попробую поставить чистый DOS.



Для начала надо выяснить явлвяется ли распаянный кэш на плате настоящим, а не фейковым. Если настоящий, то прирост не велик.

На снимке как раз модуль кеша с Tag ram (маленькая восьми битная микросхема).

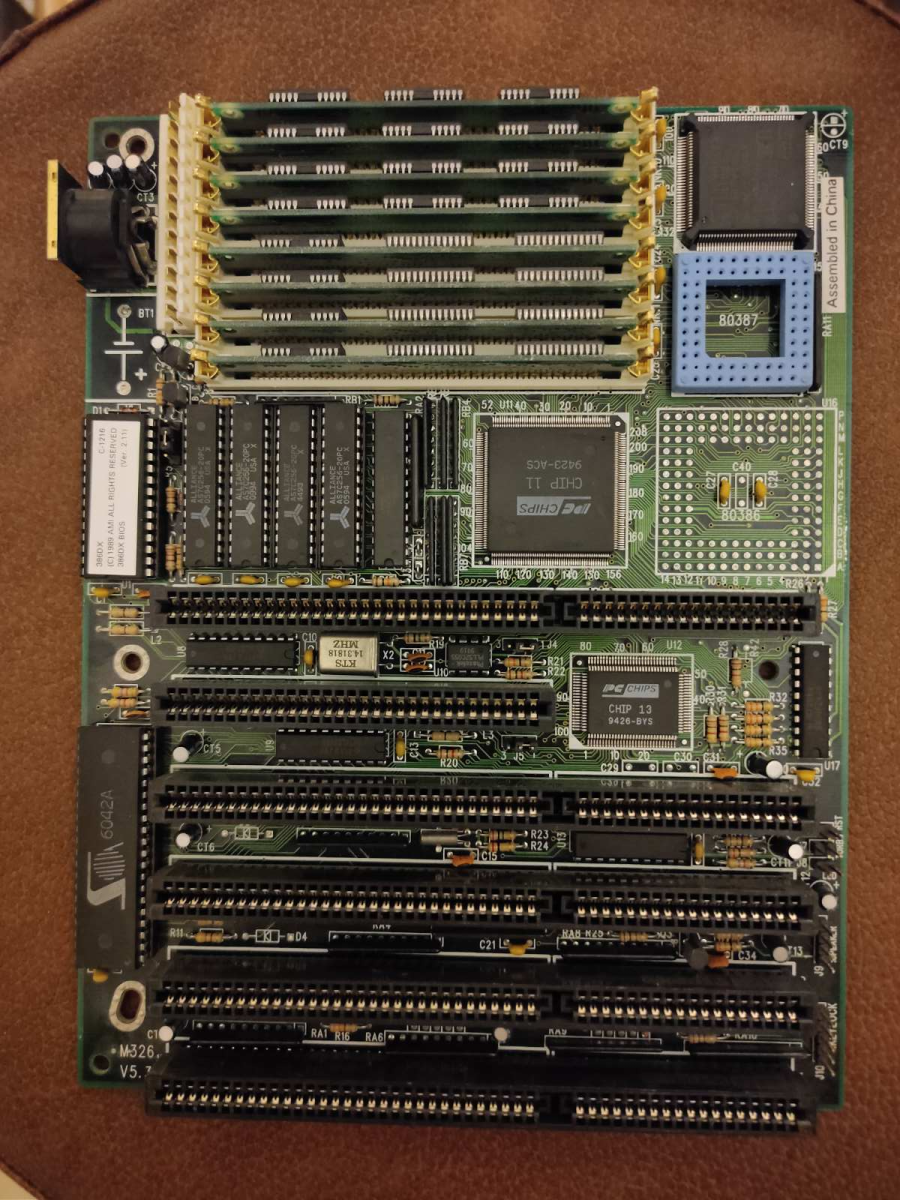

Продолжаю ковыряться с конфигурацией на материнской плате M326 ревизии v5.3 и Am386DX. Вот она:



Немного непонятны два момента. Первое - батарейка. К разъёму для подключения внешней батареи я подсоединил блок с четырьмя AA батарейками. Тестер показывает 6,4 В. Не многовато ли это, есть ли риск таким напряжением что-то спалить? Стоит ли подыскать другой источник питания? К сожалению, руководства на эту материнку не нашёл, но в книжке к очень похожей материнке с 286-м процессором указывалось, что напряжение на External Battery - 6V.

Второе - кнопки и индикаторы. Пока к передней панели корпуса я подключил только RESET, SPEAKER и индикатор питания. HDD LED, я так понимаю, надо искать на мультикарте. KEYLOCK подключать не буду, у меня к нему всё равно ключа нету. Остаётся вопрос с TURBO - как подключить эту кнопку? На материнке есть два контакта с обозначением TURBO, я так понял, они для индикатора. А от самой кнопки TURBO на корпусе идут три проводка, которые я не знаю, куда подключить на материнке. Может быть так, что материнка не поддерживает эту функцию?



Странно. Точно 6? Обычно и на 286, и на 386, и даже на 486 ставили батарейки на 3,6 вольт. Я их заменяю на блок из трёх ААА, всё отлично работает.

Конечно.

Если бы она не поддерживала эту функцию, то для чего ей тогда индикатор "Турбо"?

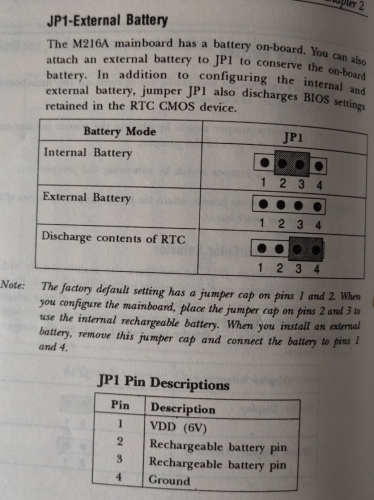

Вот, что пишут в руководстве к материнке для 286-го процессора:

Логично, но куда же тогда подключать трёхконтактную кнопку TURBO?

UPD: Здесь M-326 VER. 2 Motherboard Settings and Configuration изображена такая же плата, как у меня.

Про J5 написано:
NPU disabled - Pins 1 & 2 closed
NPU enabled - Pins 2 & 3 closed
Что такое NPU?

Про J4:
33MHz - Pins 2 & 3 closed
40MHz - Pins 1 & 2 closed

Поскольку я точно знаю, что сейчас процессор работает на частоте 40 МГц, по положению джампера J4 можно будет понять, откуда точно начинается нумерация контактов.

Turbo switch отмечен как J7, но он же двухконтактный, а от передней панели корпуса идёт двухконтактный разъём TURBO SWITCH.

Пятиконтактный J10 - Power LED & keylock. Выходит, сейчас у меня лампочка POWER LED подключена неправильно - к разъёму на материнской плате TURBO LED. Непонятно, почему в этом J10 Power LED и keylock объединены, и как подключить сюда только Power LED.
