FAQ в помощь строителю "ретрокомпьютера"

Они тоже аномально низкие. Смотрите на тесты High Details.



Нормальные результаты (9134 GF6600) для P4 2400 на 133 (533) шине ИМХО.



@BolenB, не смешите мои тапочки. У меня на Celeron D и более слабой видеокарте в 1,5 раза больше.
И смотреть нужно не на общее количество попугаев, а на результаты High Details.

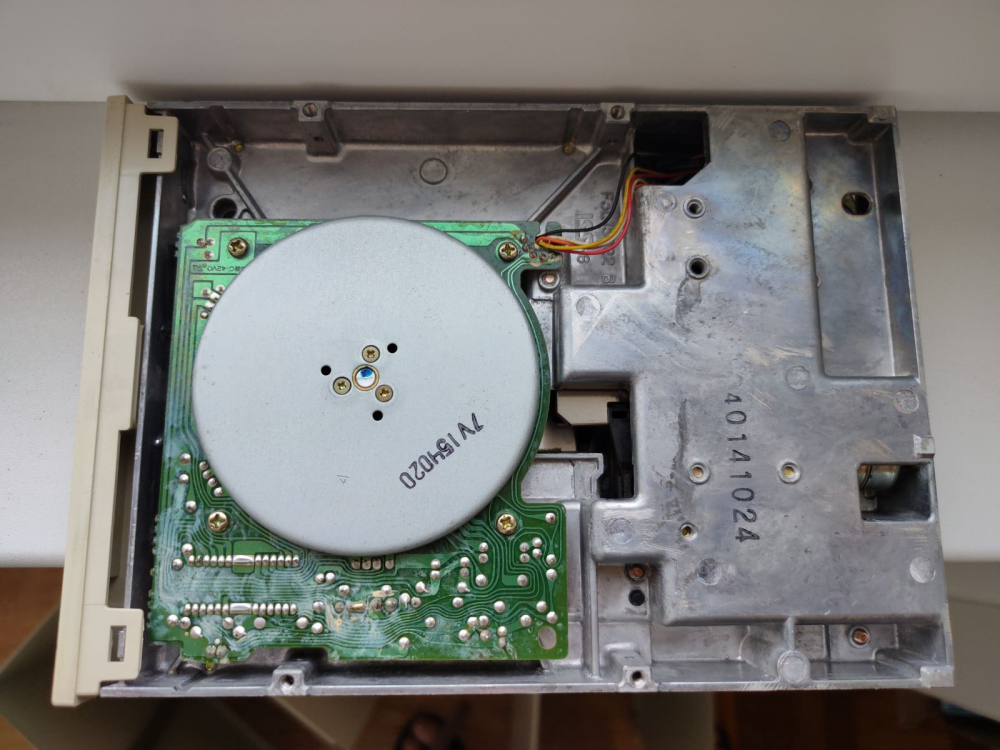

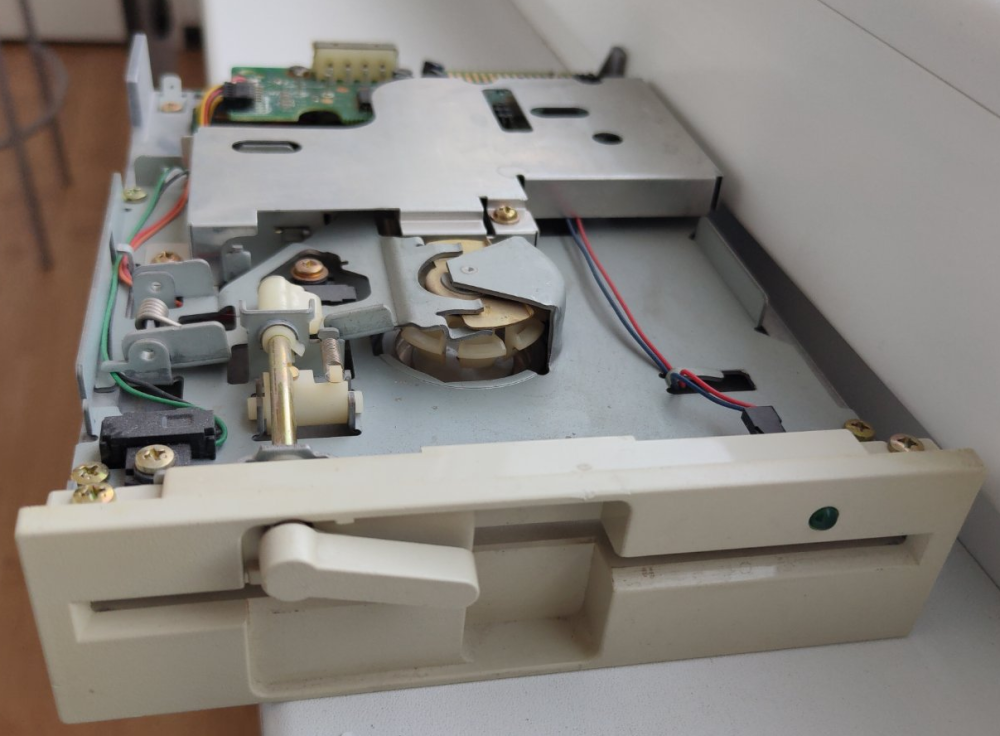

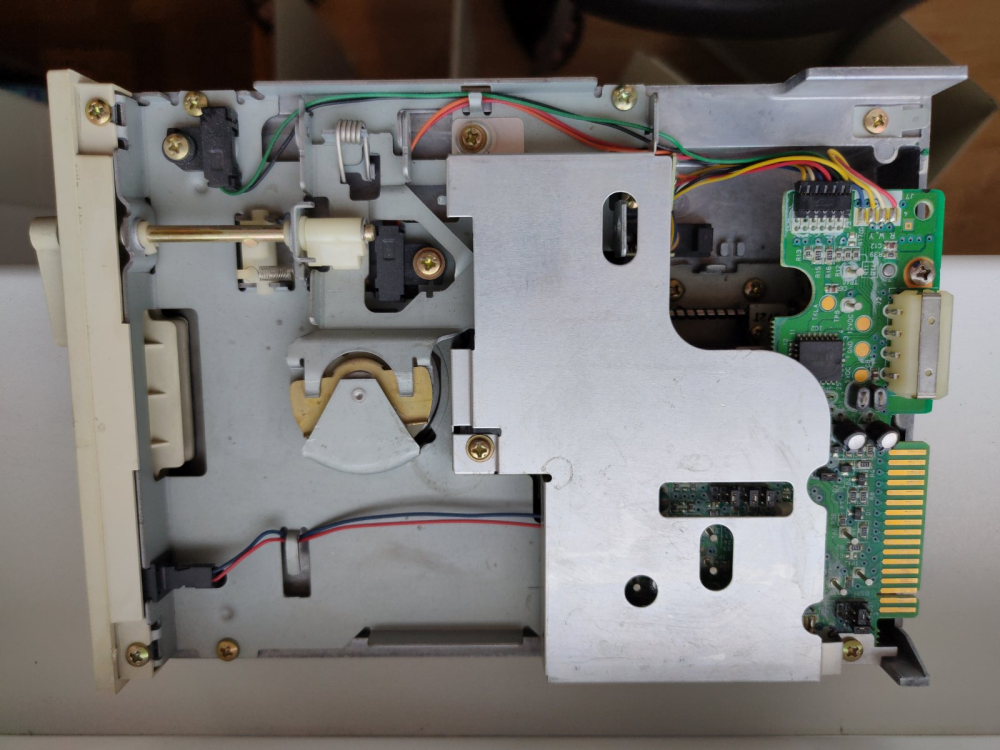

Попал ко мне в руки дисковод 5,25'', пытаюсь понять, живой или не очень. Дискет пока нет, на следующей неделе добуду, уже договорился с одним товарищем. Вот как он выглядит:









Нашёл подходящий шлейф, подключил его к мультикарте вместо 3,5'', в BIOS выставил 5,25''/1.2Мб, при запуске издаёт какие-то звуки, индикатор загорается (здесь видео). Однако диск A: в MS-DOS отсутствует. В чём может быть причина?



Судя по тому, что индикатор загорается, а звуки при загрузке издаются, - живой
Стоит только почистить головки - и надеяться, что он не только живой, но и рабочий (т.е. дискеты читает/пишет без проблем).

С одним разъёмом или с двумя?

Точно в первый разъём, "А:\", подключён, не в "В:\"? Если разъёма два, стоит попробовать подключить оба дисковода: есть у меня один такой, который в одиночку не любит включаться, только в паре.

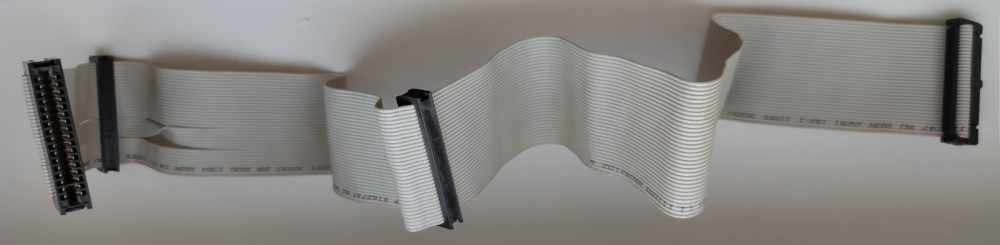

@Uka, шлейф выглядит так:



Левым концом подключен к 5,25'', правым - к мультикарте. Других вариантов и нет, промежуточные два разъёма - для 3,5''. Мысль понял, попробую подключить в паре с 3,5''. В этом случае как понять, какой из них A:, а какой B:?

Если не затруднит, поясните, пожалуйста, где эти головки и как их правильно почистить?



@Yuriy_X, подключение дисковода настраивается в следующем порядке:
1. Буква задаётся местом подключения в шлейф:


2. Буква и, иногда, тип задаётся перемычкой на дисководе;
3. Для нужной буквы (и типа выставленного перемычкой - если есть) должен быть правильно указан тип в биосе;
4. В биосе можно поменять А и Б местами без передёргивания шлейфа.

Только после корректной настройки всех пунктов дисковод заработает правильно.

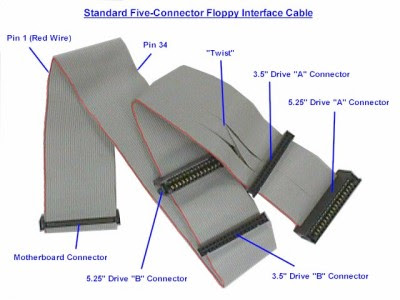

A: - который с двумя разъёмами, всё верно. Хотя самый подходящий шлейф, того самого времени, был бы с четырьмя разъёмами...

Это мне @TheMadLynx пояснял где-то в этой же теме - надо поискать

--- добавлено 4 дек 2021, предыдущее сообщение размещено: 4 дек 2021 ---

Нет, это в другой теме было: Hard - Ремонт floppy дисковода



По дефолту они конфигурировались как B.
Нужно фото перемычек крупным планом.



Что-то не верится. Никогда такого не видел! А у меня штук семь 5,25-дисководов



DS1 - 1-й привод, DS2 - 2-й привод.

--- добавлено 4 дек 2021, предыдущее сообщение размещено: 4 дек 2021 ---

У него перемычка как раз на DS2 стоит.

Именно 457-5 по дефолту конфигурировались как B, судя тем техническим моментам, которые пока получается выгуглить.

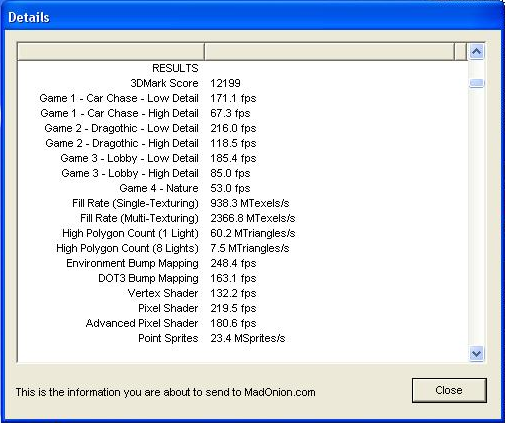

Прогнал для проверки тест на P4 524 3.06ГГц/i915/GF6600 (300/500) PCI-E/1Гб DDR266/Nvidia драйвер 175.19.
Разница: (У меня Проц с Hyper-threading и видеокарта PCI-E). Если экстраполировать результаты, учитывая разницу в частоте 3.06 -> 2.4, то да, вы правы, у coolerman по High Details результат ниже чем должен быть.



Так же нужно понять, что тут с терминаторами. Если привод один на шине, то они должны быть включены (могут быть съёмными). Если сконфигурирован как 2-й привод и у него выключены терминаторы, то он может и не завестись без другого привода, сконфигурированного как А (почти любой 3.5 подойдёт, они, кроме старых, поголовно в A залочены).
У 457-4 за терминиторы отвечал джампер TM. Есть ли он на этом приводе?



Так тут же ни тот и ни другой, а 475-5?

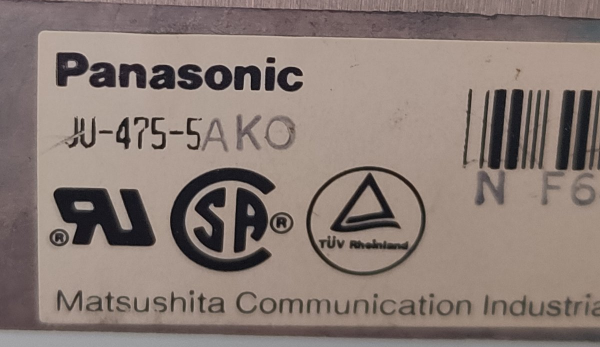

Дисковод Panasonic Ju-475-5

Описание конкретно этого привода.

--- добавлено 4 дек 2021, предыдущее сообщение размещено: 4 дек 2021 ---

Описка.



Интересно! На моих нигде нет никаких переключателей. Но у меня не "Panasoniс", а "Safronic", "Y-E Data", пара "Mitsumi/Newtronics" и три "TEAC".



Перемычки стоят в точности так же, как на схеме по ссылке от @Колючий: DS2, OP, DA, DC, AT. Если в BIOS установить диск B: как 5,25''/1.2Мб, то при старте системы вылазит ошибка диска B:. Если установить в BIOS его как диск A: того же типа, то ошибка не вылазит, но и дисковод не монтируется (буква A: не присваивается). Попробую сначала включить его вместе с 3,5'', потом, если ничего не даст, сменить DS2 на DS1.



@Uka, на всех 5.25" приводах есть перемычки для конфигурации. На некоторых ещё и терминаторы в кроватках ставятся.
Это на поздних дешманских 3.5" флопах всё было преконфигурировано под работу только в виде диска A и ничего не нужно было выставлять.

--- добавлено 4 дек 2021, предыдущее сообщение размещено: 4 дек 2021 ---

@Yuriy_X, терминатор должен быть включён, если привод работает в качестве единственного устройства.
Так же, если его оставлять в текущей конфигурации, то тыкать его нужно не в концевой разъём шлейфа.

--- добавлено 4 дек 2021 ---

Так же по настройкам по ссылке. Это настройки для использования привода со спектрумом! Ты ж прочитай статью саму.
Важное в ней - таблички с описанием перемычек на английском для двух ревизий 475-5.



Что такое терминатор? Как он обозначен в описании по вашей ссылке? У этого шлейфа только один разъём для 5,25'', остальные - для 3,5''. Соответственно, я его не смогу подключить не концевым разъём.
Перемычки на этом дисководе изначально были установлены в тех же положениях, что в этой статье. Я обратил внимание, что там его настраивают для Спектрума. И этот дисковод стоял в корпусе с материнкой под 386 процессор, видимо, нормально с ним работал именно в таком состоянии.



На моих на всех точно нет! Ну или они скрыты под неснимаемыми кожухами (что одно и то же, ибо в любом случае не подлежат конфигурации пользователями). Как бы то ни было, мои приводы нормально работают что как А:\, что как В:\ без каких бы то ни было переключений.

А кто это такие? И что они делают в кроватках???

--- добавлено 4 дек 2021, предыдущее сообщение размещено: 4 дек 2021 ---

Так а разъём кабеля при этом меняется? Если нет, то, конечно же, ошибка вылезет.
