Резистор на конце линии связи. Предотвращает отражение сигналов в обратную сторону.
Номинал резистора обычно равен волновому сопротивлению линии передачи.



Укажи модели, мне интересно посмотреть.

--- добавлено 4 дек 2021, предыдущее сообщение размещено: 4 дек 2021 ---

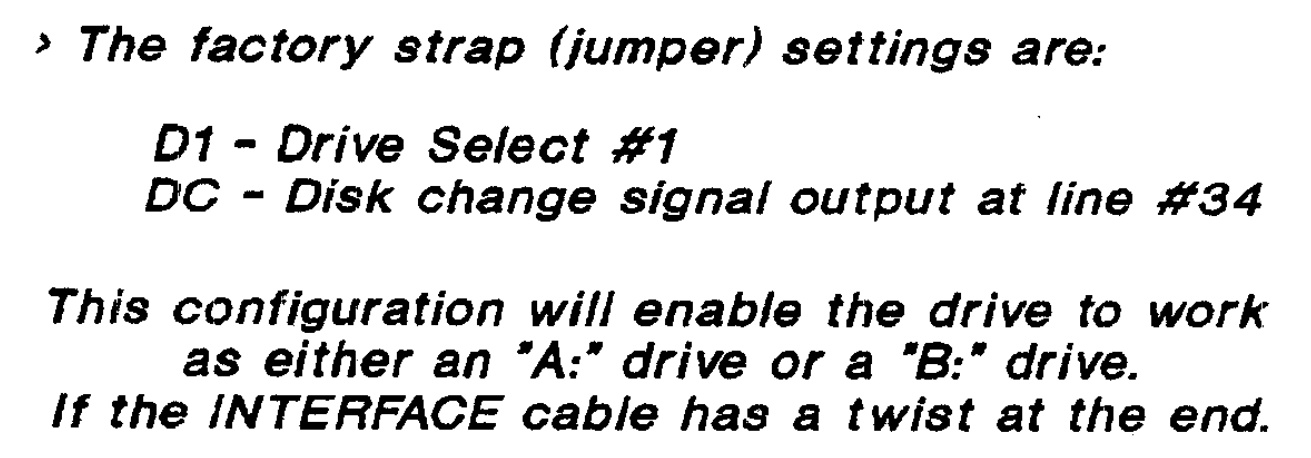

Джампер "TM".

Я на это не обратил внимания. Переставляй джампер с "DS2" на "DS1". Привод настроен как B, ты его суёшь в разъём для A. Иногда приводу и биосу на это плевать, иногда есть возможность A-B swap, а иногда это выливается в проблему.

Это подспорье, но не гарантия работоспособности. Если бы он при тебе в таком виде работал, и ты пытался в том же корпусе, на той же материнке, с тем же шлейфом его запустить, тогда имело бы смысл это обсуждать.



Оказалось, 5,25' и '3,5'' работают вместе, если в BIOS установить их как A: и B: соответственно. В этом случае при обращении к обоим дискам я слышу и вижу, что система обращается к ним. При этом перемычка выбора дисковода 5,25'' установлена в положение DS2 (в положении DS1 система при старте ругается на ошибку диска A:, а при обращении к нему DOS Navigator сообщает об "ошибке позиционирования").



Перемычка TM при этом в каком положении?



Джампер стоит.



Модели разные. Я посмотрел по документации: похоже, джамперы там и правда где-то скрыты, но их изменение пользователем не предполагается.
Просто выставлено по умолчанию как "Cable Select":



Подскажите пожалуйста как понять в каких материнских платах есть функция отключения кэша? На фото материнка Сокет 7. Есть ли такая функция в более новых материнках? И если по 7мому сокету -- тоже как понять есть ли такая функция?

Спойлер




@nupam, мало того, что есть (с исключениями обычно в виде брендовых систем и ноутбуков; в руководстве пользователя на материнские платы настройки BIOS почти всегда описаны), так ещё и поддерживается программное управление.
Например, для DOS см. CPUSPEED (CpuSpd - A Hardware Based CPU Speed Control Utility for DOS/Win9X Retro Gaming \ VOGONS) или THROTTLE (The Throttle homepage. Slow that machine down!).

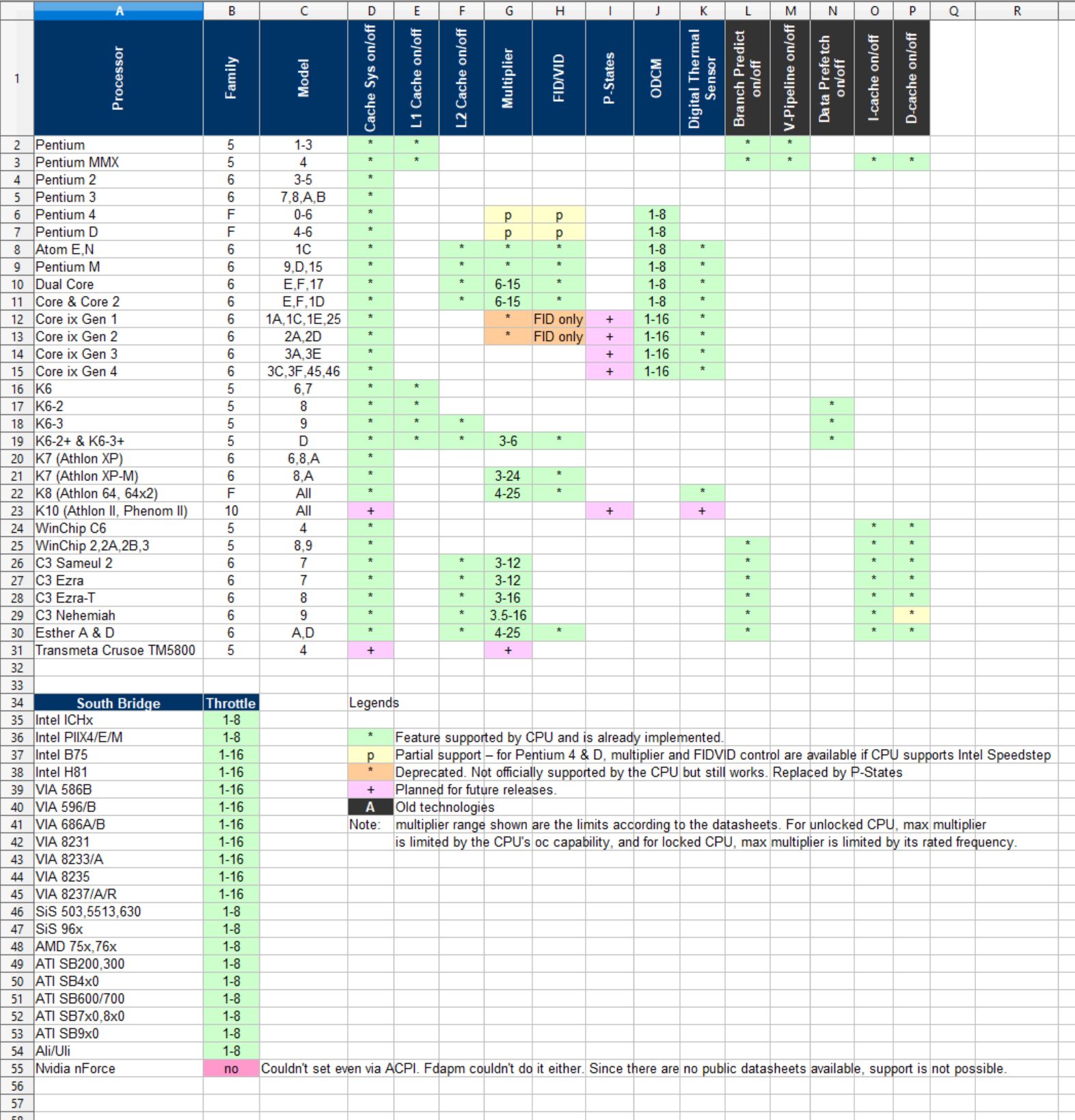

Таблица совместимости CPUSPEED с разными системами:

Вас должны заинтересовать столбцы "Cache Sys on/off", "L1 Cache on/off", "L2 Cache on/off".

Несколько примеров

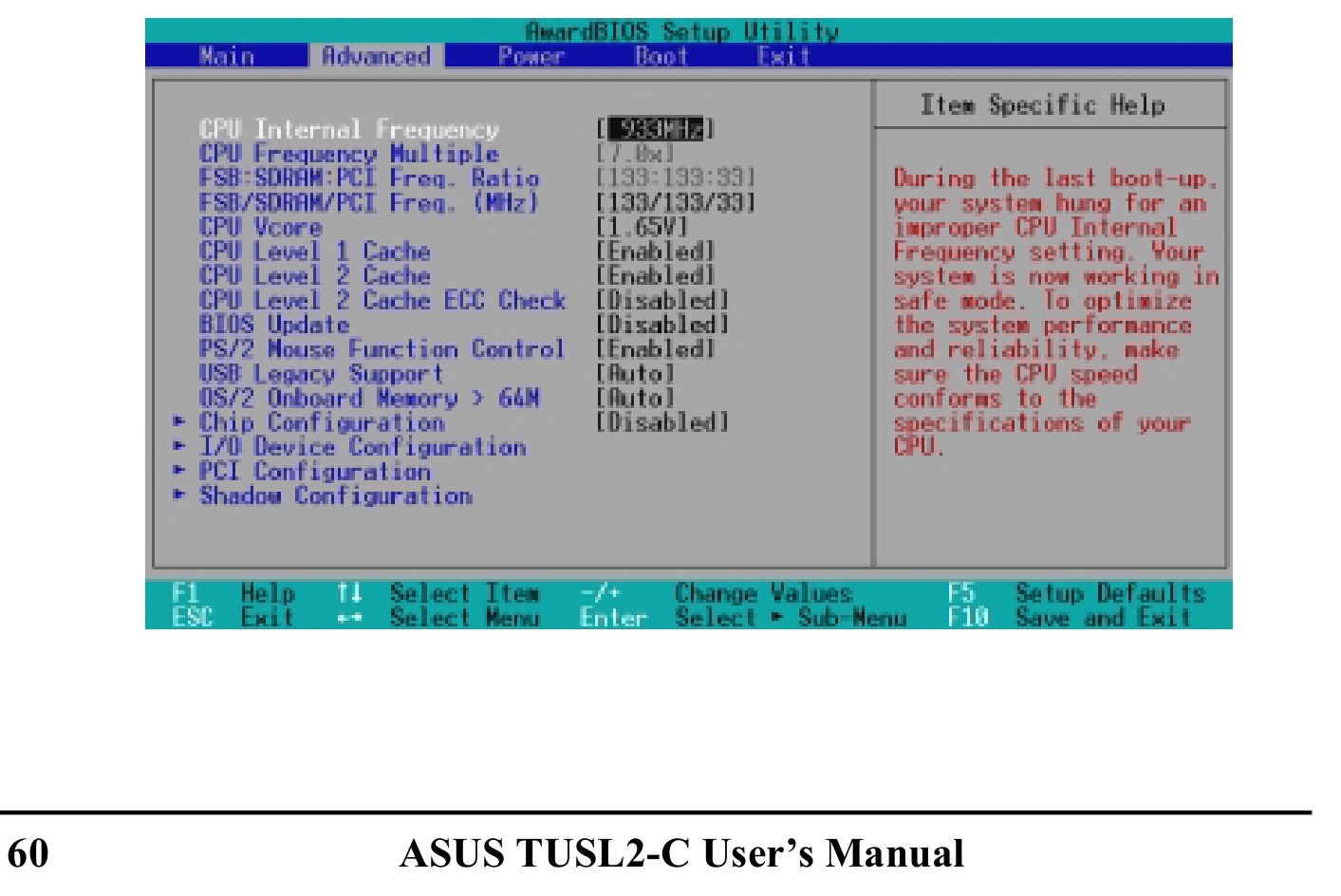

TUSL2-C

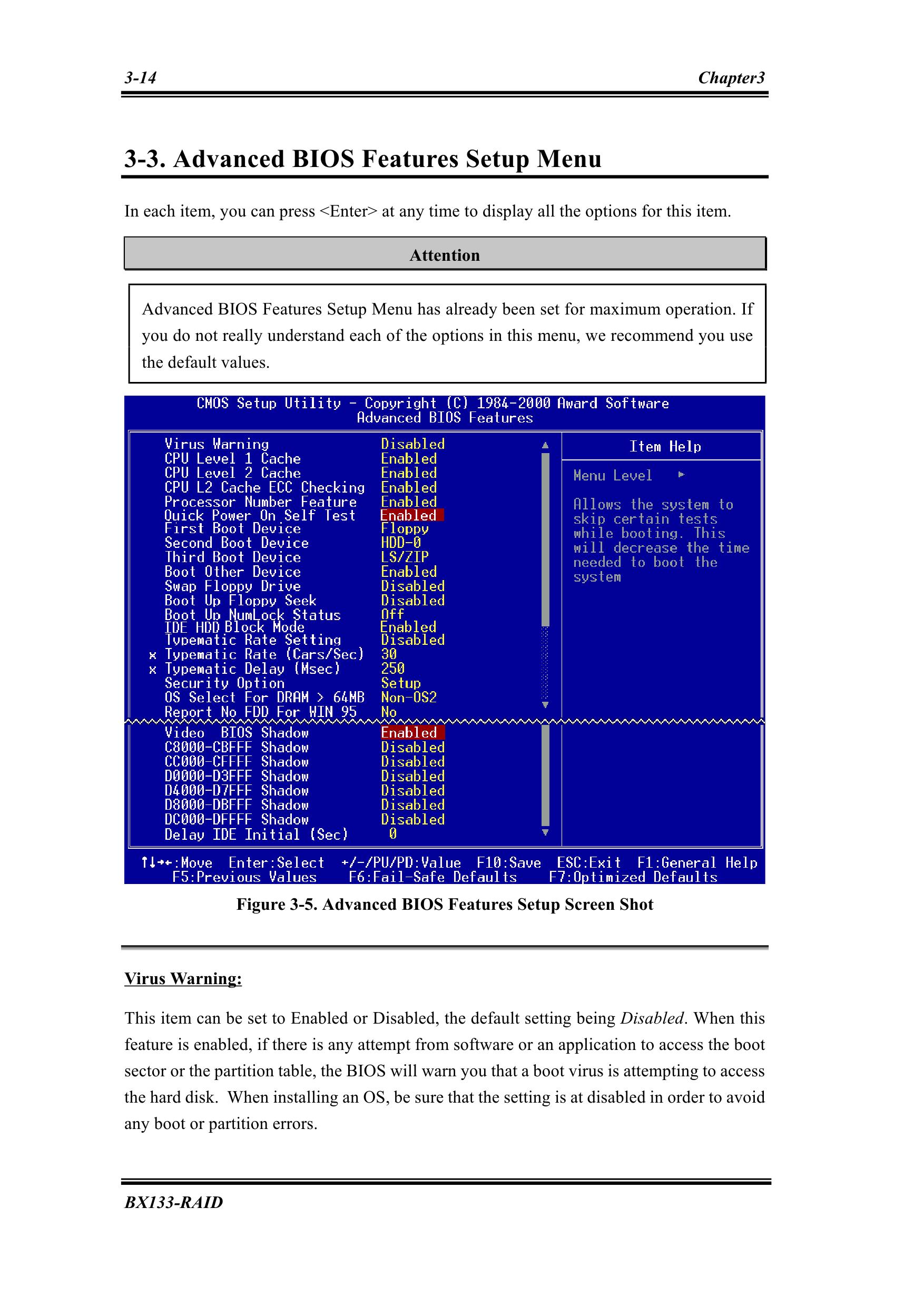

BX133-RAID V1.01 (Abit)

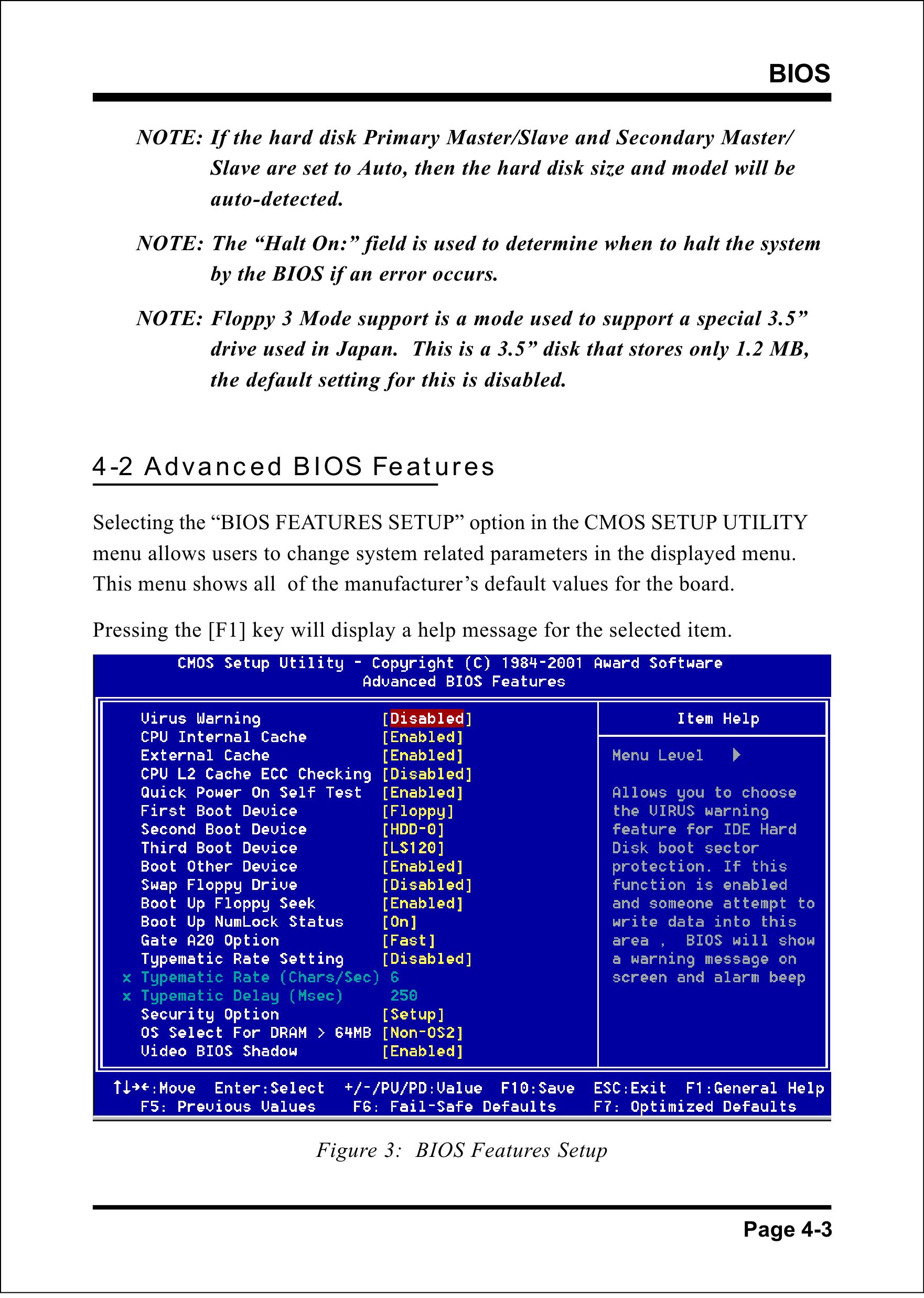

Epox EP-3VSA2 Rev 1.1

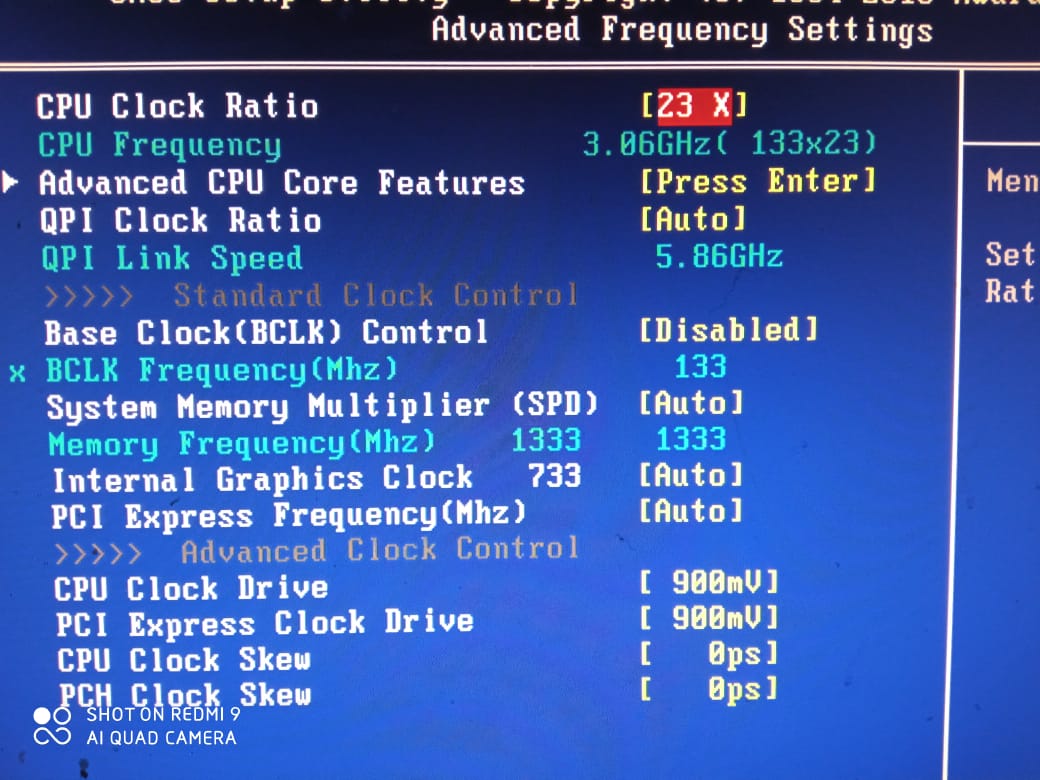

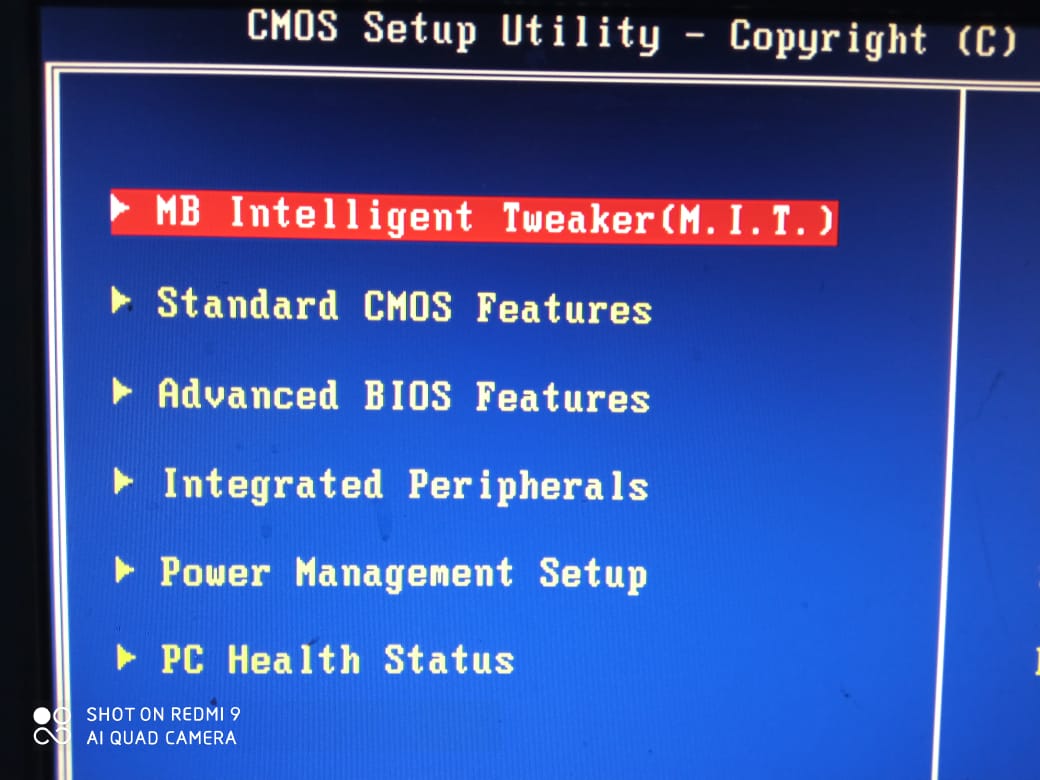

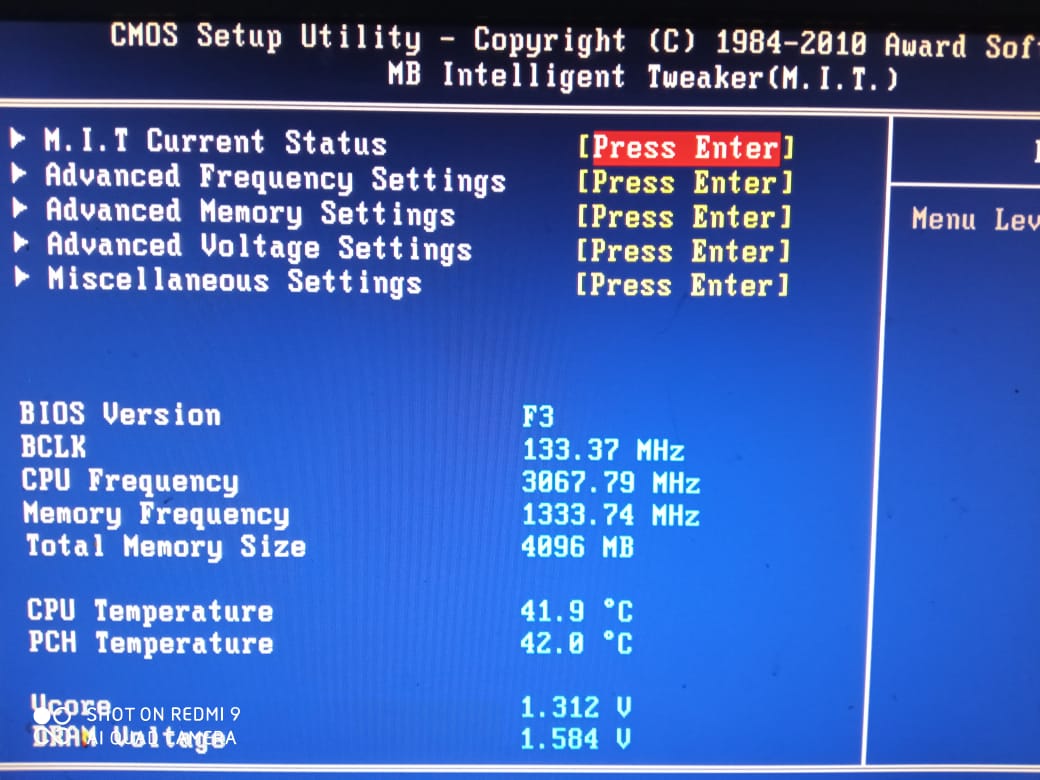

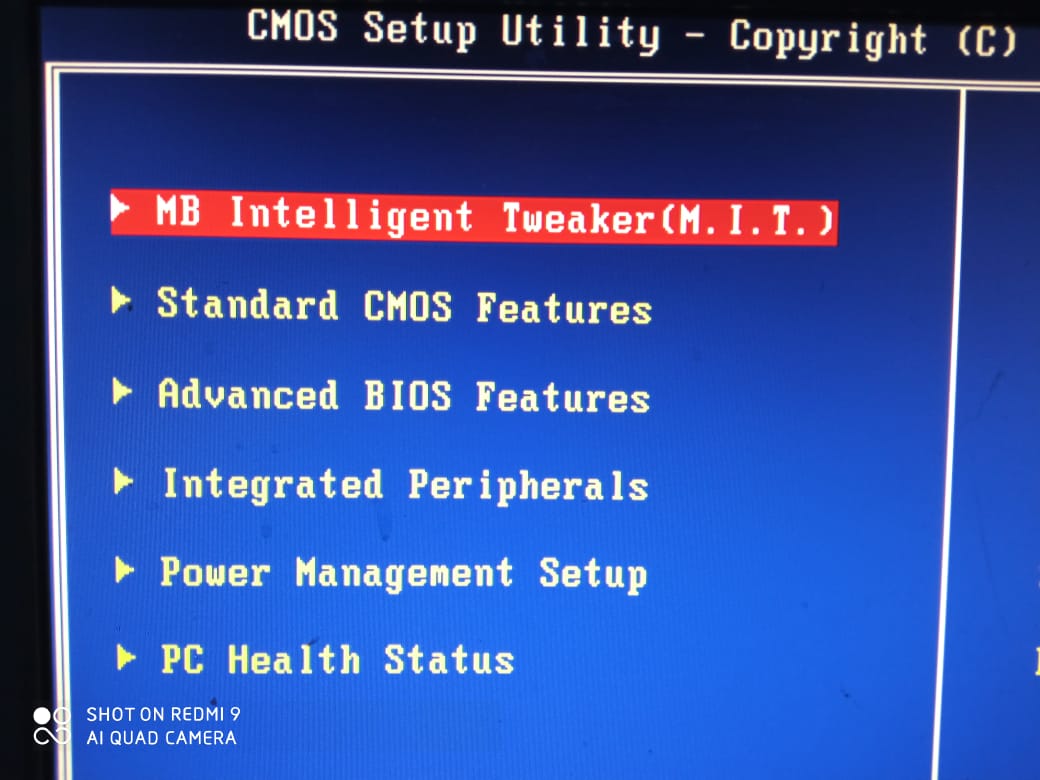

Спасибо, а ещё такой вопрос -- на днях откопал такую материнку H55M-S2 на I3 и обнаружил в биосе интересные настройки а именно :

Спойлер

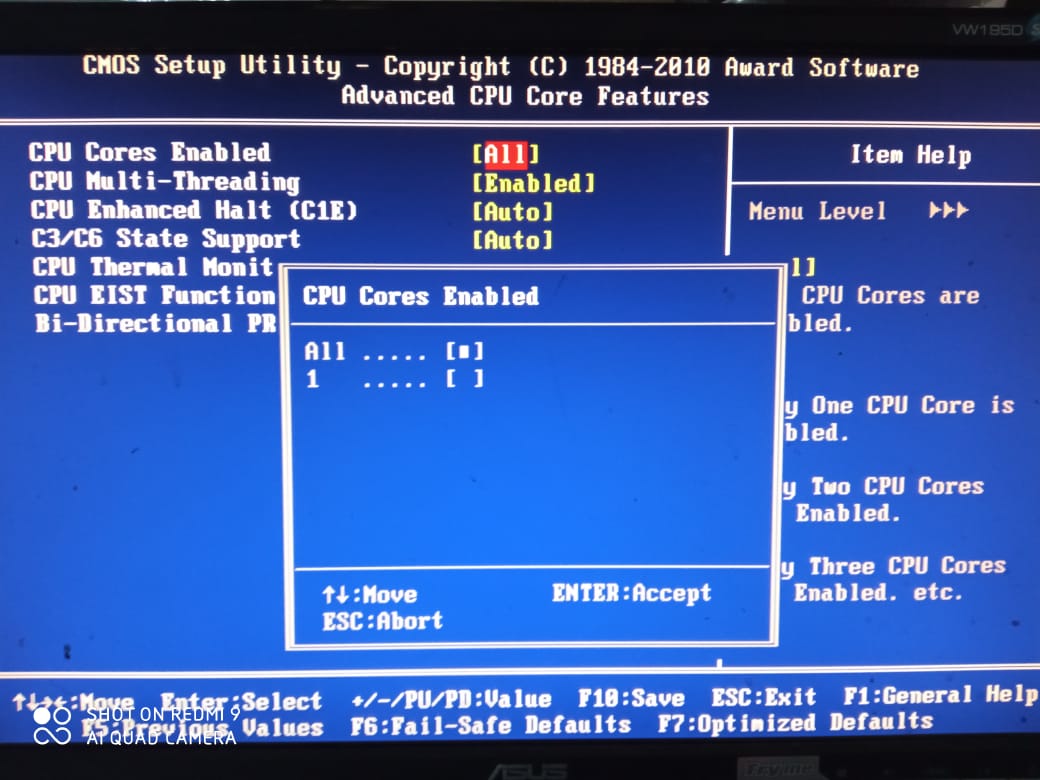

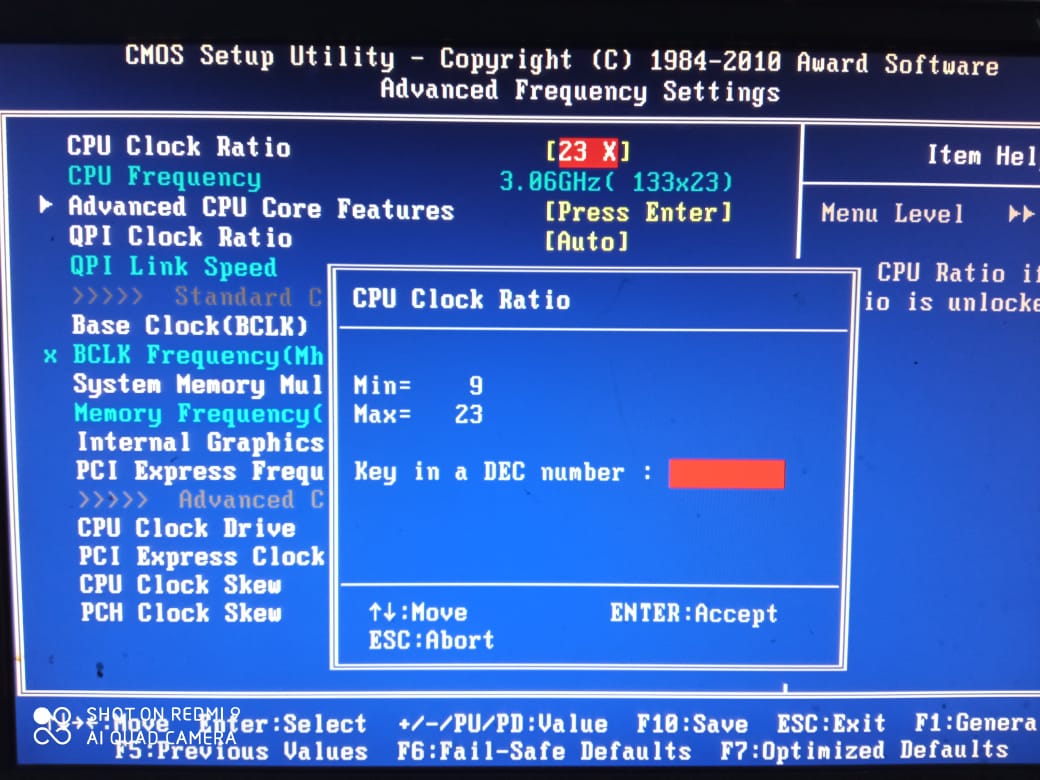

Так вот там есть настройки множителя процессора, множетеля QPI и есть возможность выбора только одного ядра

Спойлер

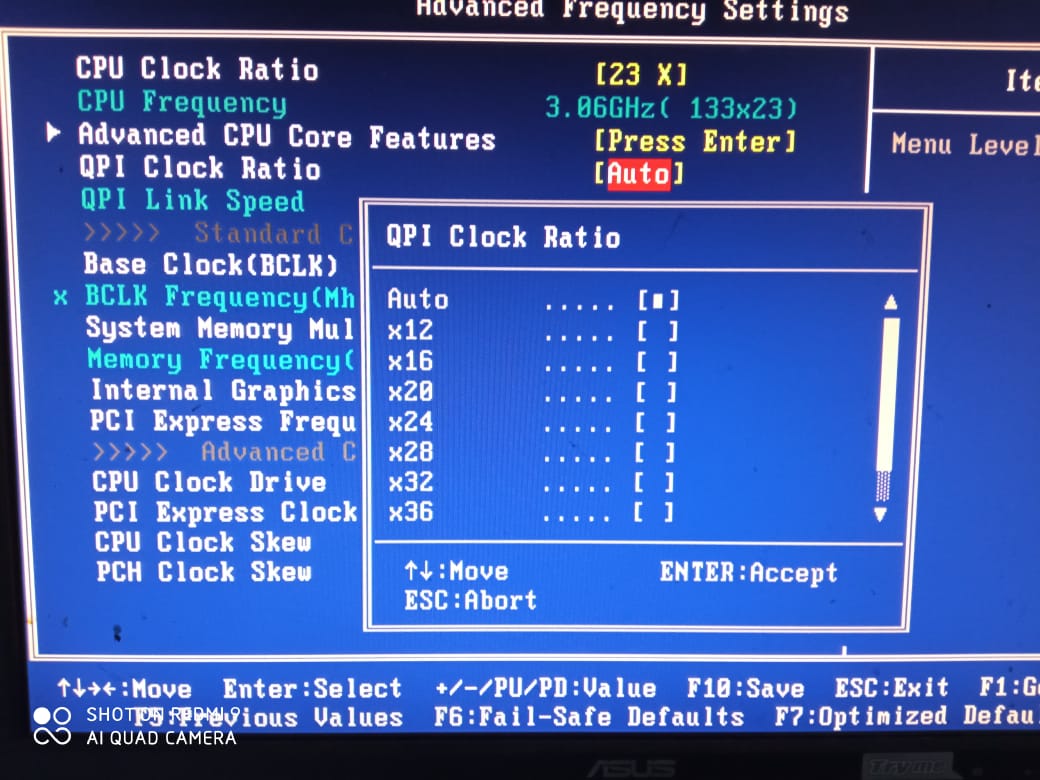

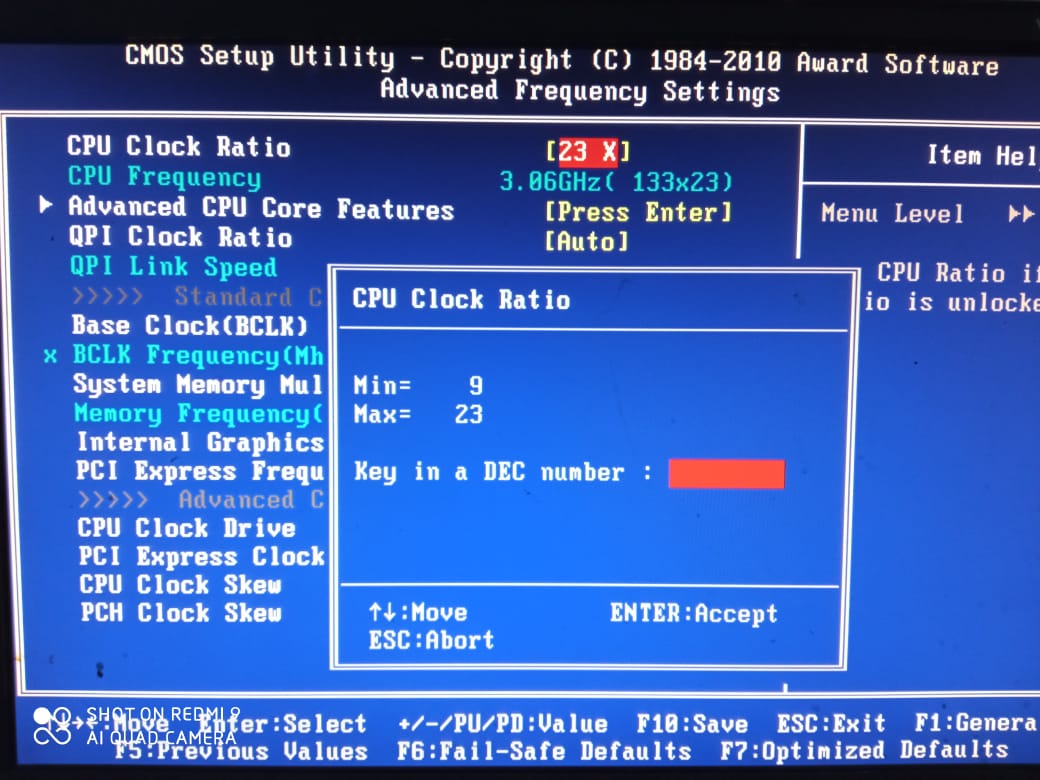

Вот хотел бы узнать -- если поставить множитель на минимум (9*133) и установить одно ядро -- то мы получим одноядерный процессор на 1200мгц? И QPI Clock Ratio задает множитель частоты шины -- на что он влияет? И если его менять в сторону уменьшения?



Теоретически - да.
На практике процессор должен поддерживать изменение частоты.
Следует понимать, что полученный "одноядерный процессор на 1200мгц" некоторая условность в плане производительности, т.к. ядра разных процессоров (вплоть до процессоров на базе одного ядра разных ревизий) работают по разному.

QPI (Intel QuickPath Interconnect) - шина между процессором и чипсетом (в многопроцессорных системах и между процессорами). Понижение частоты этой шины снижает производительность системы.
По моему, наилучшими будут значения частот процессора и QPI когда они равны или кратны.

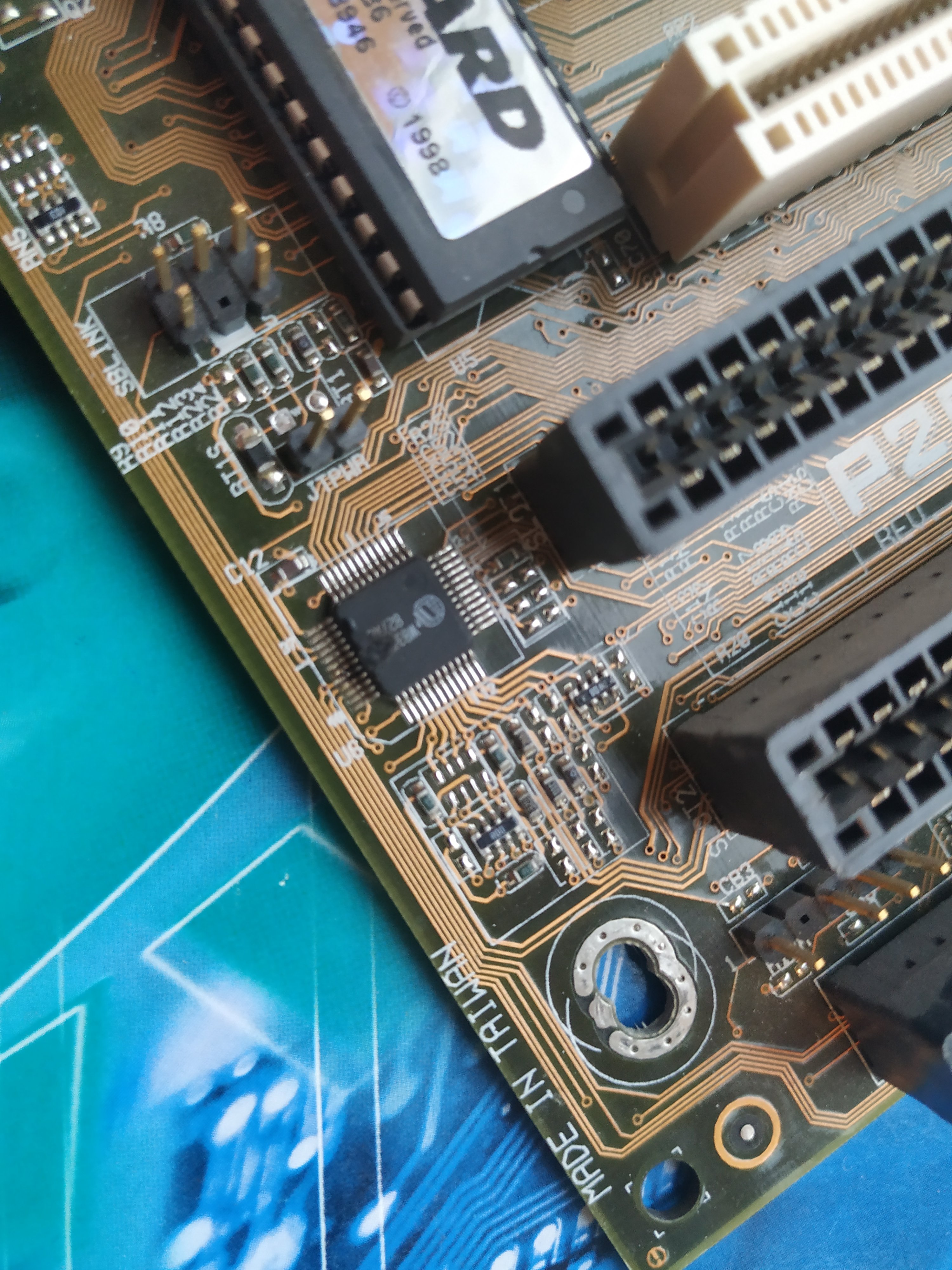

Вчера запорол Asus P2b. Подключил неисправный вентилятор, сгорел какой-то чип. Похоже шим?
Питание идет, но изображение не выводит. Материнка уже труп или есть шансы как-то восстановить? Может кто знает мастеров в Москве?



Винбонд какой-то. Отвечает скорее всего за вентиляторы, регулировку напряжений (если есть), мониторинг температуры (тоже если есть), может ещё за что-то.
Если только он, то проблема не большая, легко снимается и ставится термовоздушкой. Если есть паяльник и немного опыта, то можно снять сплавом Розе. Запаять не сложно и паяльником.
Вопрос в новом чипе.

--- добавлено 6 дек 2021, предыдущее сообщение размещено: 6 дек 2021 ---

А вот про вентилятор - интересно. Не вскрывал его? Чего там закоротило у него, напрямую питание с землёй, или питание пришло на провод таходатчика?



К сожалению выкинул его сегодня с утра с остальным мусором. Хотел поскорее избавиться от падонка
Чип наверно на доноре каком-нибудь найти можно. Термофена нет, видимо пока в коробку убрать придется до лучших времен.



Ну и я спрошу, хотя где-то была отдельная тема по ремонту...
GA-6VXC7-4X-P (rev. 5.0)
Внешне все красиво, за исключением выломанной перегородки в одном из USB. Контакты на массу не коротят.
Стартует, выдает картинку POST до Press F1.
Клавиатура ps/2 мигает лампочками, не работает. USB в целом порту тоже не работает, но не мигает.
Хотел попробовать подключить клаву к USB, который на плате, но не смог его найти(?), мне казалось, на платах этого поколения должно быть 4 порта, два сзади и на два колодка на плате, но колодки я не вижу. Лежит дохлый шаттл на том же чипсете в коробке, на нем колодка есть.
Пробовал прозвонить ps/2 и USB, 5V есть, но при подключении клавы проседает до 3.3 примерно.
Должно быть, когда сломали USB, что-то подомкнули и пробило какой-то элемент в питании ps/2 и USB. Что искать?



У i440BX USB в южнике живёт. Брать мультиметр и смотреть всю дорогу до южника, что там есть. Смотреть, откуда и как заведено питание.
PS/2 обитает в мультиконтроллере (здоровая винбондина, обычно). Всё то же самое.



Так то не ВХ, а ВИА, у нее нету отдельного мультика, он в ЮМ.
Но дело, как мне кажется, в питании, я же почему и спрашиваю, искать что-то пробитое в цепи питания возле разъемов?



Брать мультиметр и отслеживать.



там всего два usb 1.1
на всякий случай вот даташит, но, по-моему, вероятность что-то понять крайне мала



Мне просто странно, что на других платах с тем же южником есть два USB внешних и два внутренних. Или они джамперами как-то конфигурируются как внешние/внутренние?

Пробовал ставить PCI USB контроллер, даже не загораются лампочки на клавиатуре и мышке.



@radical1010, возможно, в бивисе по дефолту поддержка усб-клавы выключена - ps/2 only
