Это просто порядковые номера, как их расставляли при проектировании "конденсатор номер такой-то". Нужно смотреть не на номер, а на место в схеме. Готов поспорить, что все 4 крупные конденсатора сидят на одной и той же шине питания одной стороной и на земле другой стороной. Полностью параллельно между собой и все одинаковой ёмкости.

--- добавлено 19 дек 2022, предыдущее сообщение размещено: 19 дек 2022 ---

Мультиметр в руки и вызванивай, где на видеокарте чего. Порядок должен быть "земля[чёрный]-питание[красный]-таходатчик[жёлтый]". Разъём переходника этому порядку не соответствует. Надо разбираться, там какие-то особенности со стороны карты, или переходник наобум собран.

В описанном виде точно не заработает, так как белый у залмана - выход таходатчика. Питание у него красный.



Получается, должно заработать, если красный провод Залмана подключить к красному на Ti 4200, а чёрный провод Залмана - к белому на Ti 4200?



Скорее всего да.
Но возьми в руки мультиметр и вызвони точно, где у тебя на видеокарте земля.



На родном переходнике видеокарты цвета соответствуют назначению (земля - чёрный, питание - красный, таходатчик - белый), просто у проводов не такой же порядок, как на разъёме для материнской платы. Соответственно, соединив их по цвету, получаем работающий вентилятор.



Если вызвонил - вопросов нет. Если нашёл даташит конкретно на это - в принципе тоже. Если же прочитал "где-то в этих интернетах", то лучше не поленись и перепроверь. Землю найдёшь моментально, питание от таходатчика чуть сложнее отличить, но тоже можно.



@Колючий, нашёл в этой статье 2004 года на overclockers.ru. Там у автора распиновка на видюшке один в один с моей, поэтому сразу попробовал сделать так же.



Прозвони землю, где она реально находится. Она будет звонится на планку.



С планкой звонится нижний контакт (зелёная стрелка):

Этот контакт соединяется с проводом красного цвета переходника и, соответственно, с красным проводом вентилятора Zalman. Выходит, я соединил землю видеокарты с питанием вентилятора.



Если перепутать питание и землю вентилятора, то по идее он просто не заработает без серьёзных последствий. Просто надо пересобрать разъём, втыкаемый в видеокарту, поменяв красный и чёрный.



@Колючий, тогда непонятно, почему у меня кулер крутится при таком соединении с учётом того, что красный контакт на видеокарте (крайний слева) звонится с планкой.



В обычный ПК его если воткнуть - крутится?



У разъёма питания Залмана стандартная распиновка, я его подключал через переходник molex и понижающие адаптеры - ни разу не было проблем.



Значит у некоторых вентиляторов драйвера умеют работать и от обратного питания. Не знал об этом.

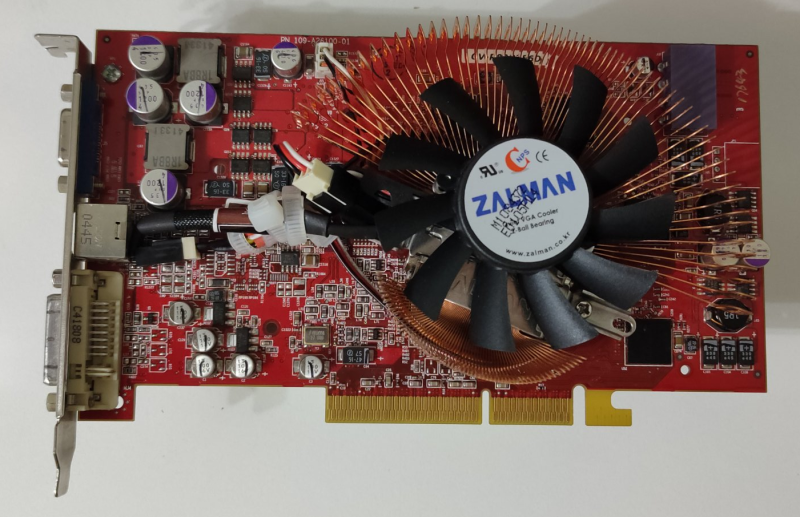

Вот такая получилась X800 Pro Zalman Kolkhoz Edition.



Вопреки ожиданиям, VF700-Cu оказался не таким уж тихоней даже при минимальных оборотах - при его работе к обычному шуму неизбежно подмешивается какой-то трескучий звук. Может экземпляр такой.

Используя переходник Titan с плавной регулировкой, установил, что при стандартных 2500 RPM вентилятор ощутимо шумит, при снижении до 2000 RPM гундёж становится тише и дальнейшее снижение скорости (минимум ~ 1500 RPM) почти не влияет на уровень шума. Поэтому решил вставить между самопальным переходником и вентилятором понижающий адаптер Noctua NA-RC10, с которым как раз выходят нужные ~2000 RPM.

На память сзади платы, которая никак не продувается, налепил мелкие радиаторы, которые были в комплекте с Залманом. Осталось протестировать карточку и убедиться, что этих оборотов достаточно для нормального охлаждения.



Добрый вечер.
Есть проблема с платой ASUS P5Q3 DELUXE. При попытке включить (сейчас я вспомнил про пост-карту с Али) видно, как скачет питание (судя по курьеру Залман). Как обычно (тем более плата не новая) причина может быть в чём угодно. Но всё же хотел бы спросить что проверить в первую очередь помимо батарейки и БП (батарейку заменю, а прыгает напруга на всех блоках)? Где-то коротит?

Посмеялся немного Основные неисправности системной платы ASUS P5Q3 Deluxe-WiFi, признаки неисправностей, причины возникновения и способы устранения. Курсовая работа (т). Информационное обеспечение, программирование. 2014-10-06



Что ты имеешь ввиду под "скачет питание"?

--- добавлено 6 янв 2023, предыдущее сообщение размещено: 6 янв 2023 ---

Вообще, если есть желание чего-то поковырять, чтобы избежать кучи ненужных моментов и недопонимания, стоит хотябы бегло просмотреть хороший раздел на ромбе.
Руководство по ремонту материнских плат | ROM.by



@Колючий, вот ссылка на видео. Хз что ему не нравится.
Папку можно получить по ссылке:
глюки нашего городка
глюки нашего городка



Поставил спикер. Пикает 1-3. В энторнетах пишут, что дело в видеокарте. Уже три поставил - ничего. Хз что делать.)

Upd.
Внезапно понял, что не работает видео выход из синего слота писиайэкспресс_1
В другом слоте видео появилось.

Решено. Обновил Биос через рабочий слот pciexp. Заработал основной слот под видеокарту.



Тем кто использует русификатор RK.COM и просто для интересующихся:
О проблемах "старых" DOS русификаторов, на примере RK.COM



Кто в курсе, подскажите, пожалуйста, где он нераспаянный находится на плате и как его правильно впаять, чтобы было красиво?
