FAQ в помощь строителю "ретрокомпьютера"

Ну, хотя бы землю перепроверь и питание.



Если не затруднит, напиши, как это сделать, чтобы я ничего не спалил ненароком. Где питание и земля, можно определить, не включая компьютер?



@Yuriy_X,
ps/2 mouse on a SY-5EH5 \ VOGONS
Земля на корпус обычно звонится.
Подсоедини брекет по этой схеме, а потом, не подключая мышь, включи компьютер и проверь тестером что питание в нужном месте.



@vorob, HxD - Freeware Hex Editor and Disk Editor | mh-nexus Extras -> Open disk



@radical1010, с землёй понятно. А для проверки питания один щуп нужно сунуть в разъём, а второй - на корпус? Или как?



Земля - смотришь, что звонится на корпус.
Питание, там +5В, смотришь, что звонится на AT разъём. Причём не просто на разъём, а на красные провода разъёма. Шупами с задней стороны разъёма достаётся всё прекрасно, снимать AT разъём при этом не нужно.

Включать ПК не надо.

--- добавлено 24 сен 2024, предыдущее сообщение размещено: 24 сен 2024 ---

То что советует по питанию @radical1010 - тоже подойдёт, но питание мерять в режиме постоянного напряжения, а не прозвонки. Замерять между землёй (щуп на металл корпуса) и предполагаемым +5В в шнурке.



@radical1010, @Колючий, спасибо за подробности, теперь понятно. Как оказалось, с PS/2 контроллером от Rio444 у меня контакт пропадал не в разъёме ISA, а в разъёме PS/2. Переткнул штекер до упора с лёгким покачиванием - вроде больше не отваливается.

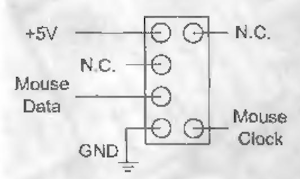

На моей SOYO распиновка PS/2 оказалась такой:



Штекер на планке PS/2 был 5-контактным, прозвонив его через булавку мультиметром, установил, что красный провод - DATA, синий - CLK, жёлтый - 5V, зелёный - земля. Применил USB-штекер для подключения к материнке - в него вставил проводки согласно схеме выше. Это мне позволило пинцетом подключить собранный штекер к разъёму, не разбирая полкомпьютера. Мышь заработала с первого раза, всем спасибо!



Хочется укомплектовать свою машинку хорошей бредовой Хай-энд мышью с PS/2 раъемом. Сейчас стоит черная лазерная -которая как бы совсем не феншуй.

Но поймал себя на мысли что в оличии от видях, камней и звуковух -совершенно не шарю и не отличу дешевый ширпотреб от качественного продукта конца 90х.
Посоветуйте пожалуйста модель кто разбирается, какие бренды и модели маст-хев, можно даже шариковую , главное значение имеет качество сборки и комплектующих и хороший дизайн.

PS: по тому времени помню что качественно делал Логитех, а ширпотреб гнали майкрософт и гениус, но могу и ошибаться. А сейчас ситуация такая что барыги всяких хлам "ретро мышка раритет" высталяют по 1000 руб , но при этом на барахолках можно урвать действительно стоящие экземпляры по 50 р.



Ну, для меня наличие скрола перевешивает все остальные доводы по поводу хлам/не хлам. Шарик не мешает никак по моему опыту. Заново привыкаешь за несколько минут к нему. Тем более ранние оптические мыши были часто привередливы к коврикам, что мне на стенде доставляет иногда больше проблем, чем лёгкие неудобства в первые пару минут использования шариковой мыши, после длительного перерыва.
Потому Genius NetScroll+ под COM для меня околотоповая мышь. Другие мыши попадаются сильно реже, так как скролл появился на закате применения COM порта для мышей. Дорогих брендов потому не много и сохранилось в таком исполнении.



@s11, когда я работал в продажах компьютерной техники, самой крутой мышкой с поддержкой PS/2 (кажется, через переходник) была Logitech MX1000. Кажется, это вообще первая лазерная мышь.



Что-то меня переглючило и вместо PS/2 я подумал о COM. Там выбор хороших мышей был широкий. Гремели логитеки, но и Microsoft делали не только ширпотреб. Скорее наоборот, у нас MS мыши были дороговатыми.
А если подойдёт и USB через переходник, то можно смотреть почти что угодно, выпуска до начала 10-х.



Вот прямо крутых COM мышек вообще не припоминаю. Помню, что сначала была какая-то очень простенькая, потом, году в 1997 были актуальны Mitsumi, вот такие:



В момент, когда брат купил такую, я был в восторге от её дизайна, эргономики и мягкости нажатия кнопок. Действительно удачная мышь была, но при активном использовании достаточно быстро выходила из строя. С год назад купил такую в новом состоянии, в коробке, без признаков использования.

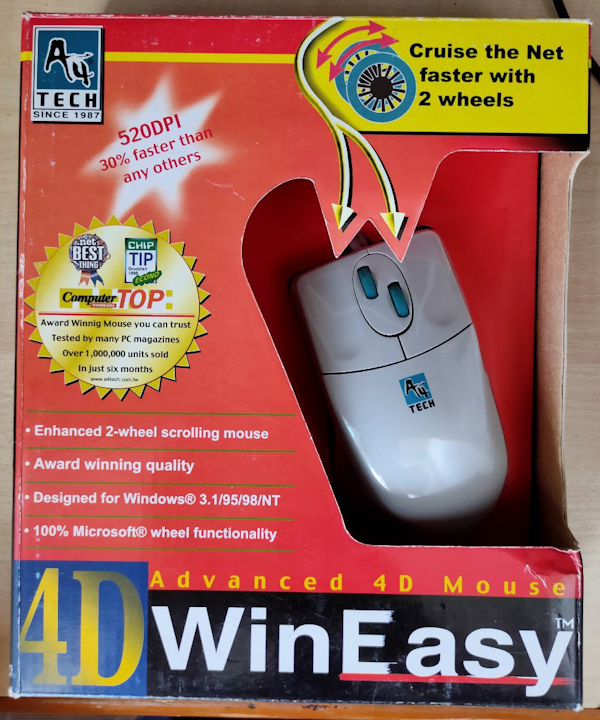

А вот такую купил с пару лет назад, она с разъёмом COM и переходником на PS/2.

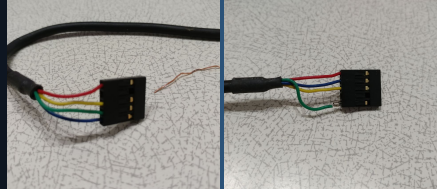

А я тут к 5ALI61 прикручивал вроде бы стандартную гребенку PS/2, которая стояла в Zida 5SVA.

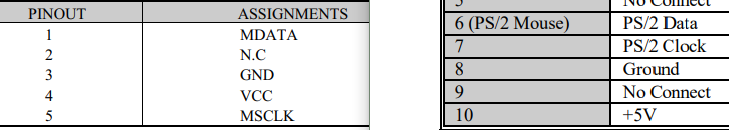

Слева вариант для 5ALI61, справа - 5SVA. Только 2 провода подходят. Хорошо, что не сгорело ничего, когда без перепиновки подключал. Что цветовые обозначения не совпадают - уже мелочи))

--- добавлено 10 окт 2024, предыдущее сообщение размещено: 10 окт 2024 ---

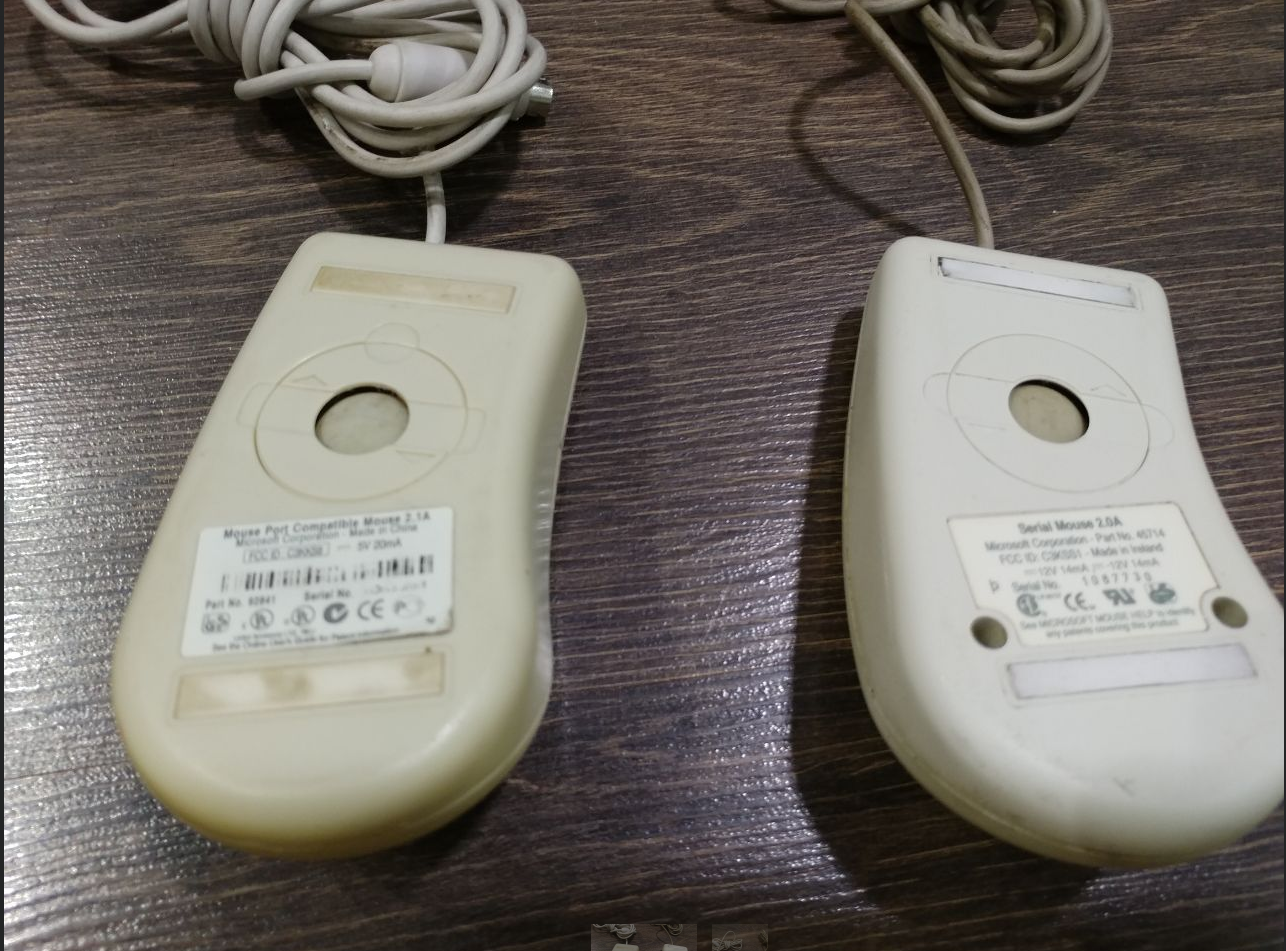

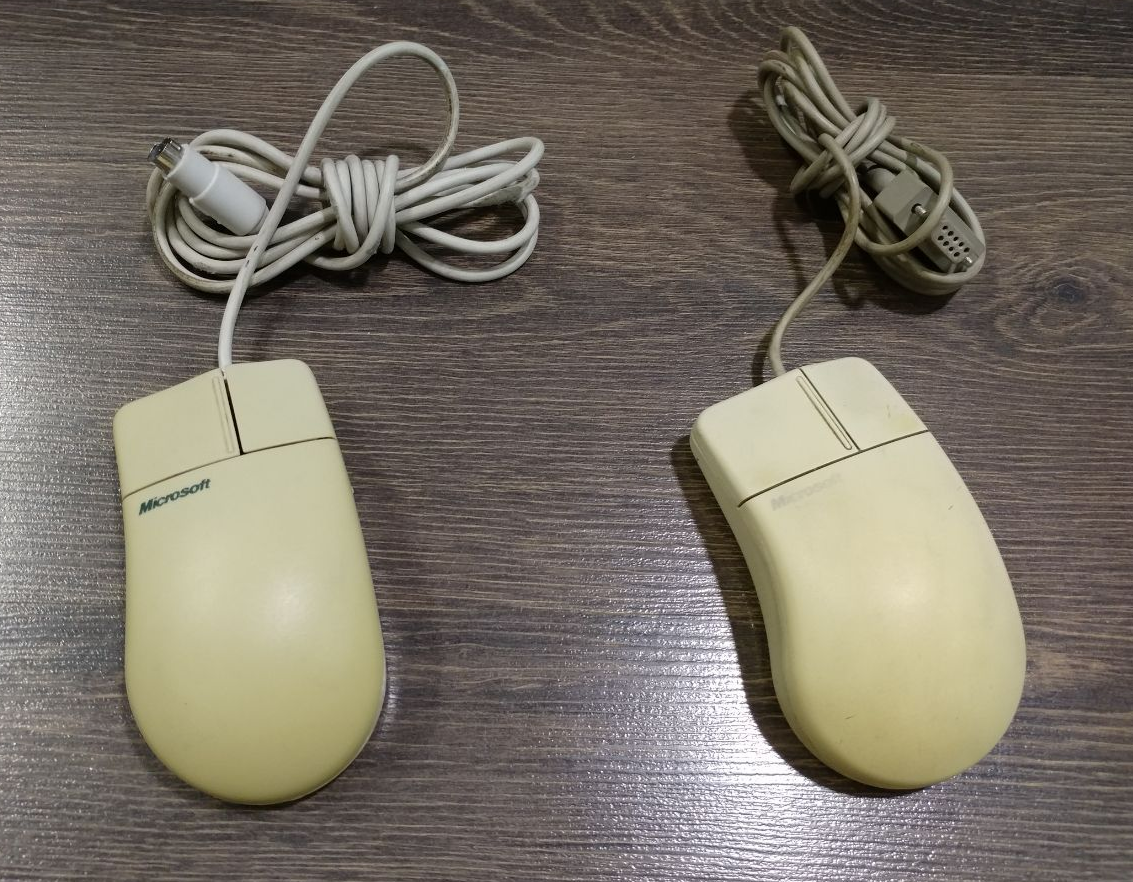

Мышки Microsoft - одни из самых надежных.



Скинули пару недоклиентов Depo Sky A60 (он же AK-Systems AK1100, он же Promwad 1100). Что интересного можно исполнить с ними в плане домашнего / настольного использования, кроме как выбросить в мусорку? Рассматриваются любые варианты, вплоть до печатной машинки.



Видимо под воздействием времени года, появился вал мыслей по теме о необходимости, что называется осознать и осмыслить.

Одной из таких давно засевших мыслей, был возврат к старой доброй теме сколько же их надо этих конфиг для счастья, и если в силу отсутствия свободных квадратных метров под создание музея аля вообще каждое поколение в топе, на чем ИТОГО остановится (если это вообще возможно в нашем деле ).

Был выкопан список хотелок и сейчас хотелось бы обсудить его с сообществом.

Итак, основой ТЗ было пройтись по поколениям от Dos 3.30 до Win 7 машины с прицелом на создание игровых "ковчегов".
Этап интереса к старому софту почти прошел и закрыт, применение видится сугубо игровое.
Посему хотелось бы наверное собрать в итоге, то что зачастую в свое время было абсолютно недостижимо по финансовых показателям.

XT
Intel 8086
AT MB поздних выпусков (Тайвань/Сингапур) с интегрированными контроллерами в т.ч. IDE
640KB RAM
20MB IDE HDD Seagate/Maxtor ?
Cirrus Logic ISA 8 bit EGA
PC Speaker
MS-Dos 3.30 + NC + Windows 2.11

386
Intel 80386DX/33MHz
AT MB поздних выпусков (Тайвань/Сингапур) с интегрированными контроллерами в т.ч. IDE
4MB RAM SIMM 30-pin (1MBx4)
80MB IDE HDD Seagate or WD
1MB ISA 16 bit SVGA
Adlib Gold (Remake) ISA
MS-Dos 6.22 + NC + Windows 3.11

486
Intel 80486DX4/100MHZ Socket 3
MB ?
32MB SIMM 72-pin EDO (8MBx4)
2/4GB IDE HDD IBM or Seagate or Maxtor or Quantum
Creative Sound Blaster 16 ISA
S3 Trio 64V+ 2MB PCI
3dfx Voodoo Graphics 4MB EDO PCI
MS-Dos 6.22 + NC + Windows 95 OSR 2.5

P MMX
Intel Pentium MMX 233MHz Socket 7
Gigabyte GA-586S2 SiS 5581/5582 (Jessie Pentium PCI/ISA Chipset (75MHz)) Baby-AT
64MB EDO U-DIMM 168 pin (32MBx2)
20GB IDE HDD IBM or Seagate or Maxtor or Quantum
Creative Sound Blaster AWE32 ISA
Voodoo Rush 6MB EDO PCI
MS-Dos 7.0 + NC + Windows 98 SE

PII
Intel Pentium II 450MHz Slot 1
ChainTech 6BTM i440BX AGP ATX
256MB EDO U-DIMM 168 pin (128MBx2)
80GB IDE HDD IBM or Seagate or Maxtor or Quantum
Creative Sound Blaster AWE64 Gold ISA
TSENG ET6100 4.5MB MDRAM PCI
Voodoo II 12MB EDO PCI x 2 for SLI
MS-Dos 7.0 + NC + Windows 98 SE

PIII
Intel Pentium III 1GHz Socket 370
MB ? (ASUS CUSL/TUSL ?) AGP ATX
512MB SDR U-DIMM 168 pin (256MBx2)
120GB IDE HDD IBM or Seagate or Maxtor or Quantum
Sound Blaster Live! PCI
3dfx Voodoo3 3000 16MB AGP2x
MS-Dos 7.0 + NC + Windows 98 SE

P4
Intel Pentium 4 2.8GHz Socket 478
MB ? AGP ATX
2GB DDR U-DIMM (1GBx2)
500GB IDE HDD Seagate or Maxtor or Quantum
Sound Blaster Audigy 2 ZS PCI
Nvidia GeForce 4 4600 Ti 128MB AGPx8
Windows XP Pro x32 SP2

Core Quad
Intel Core 2 Quad Q9650 4C/4T 3.0GHz FSB1333MHz 95W TDP Socket 775
MB iX48 DDR3 ATX - ?
4GB DDR3 1600 (2GBx2)
1TB SSD SATA Plextor/Samsung/Crucial
Sound Blaster X-Fi PCI
Nvidia GeForce GTX 980 4GB GDDR5 PCIex16 (3.0) (max Nvidia drivers support for WinXP!) -?
Windows XP Pro x32 SP2

Core i7
Intel Core i7-2700K 4C/8T 3.5GHz/3.9GHz 95W TDP Socket 1155
MB iZ67 DDR3 ATX - ? (or ASRock ASRock Z77 Pro3 Z77 DDR3x4 ATX)
32GB DDR3 1600 (8GBx4)
2TB SSD SATA Samsung/WD/Patriot/Crucial
Sound Blaster ZxR PCIex1
Nvidia GeForce RTX 3080(Ti) 12GB GDDR6X PCIex16 (max Nvidia drivers support for W7!) - ?
Windows 7 Ultimate x64 SP1



"AT MB поздних выпусков (Тайвань/Сингапур) с интегрированными контроллерами в т.ч. IDE"
Для XT такое было?
Не проще будет XT-IDE разыскать, или спаять из кит-комплекта?

--- добавлено 12 окт 2024, предыдущее сообщение размещено: 12 окт 2024 ---

ЕМНИП, Rush не была быстрее.



Мне кажется, 2-3 вполне достаточно, исхожу из того, чтобы конфигурации не перекрывали друг друга. Хранить дома десяток чемоданов, отличающихся между собой на одно поколение, не вижу никакого смысла.

Я с 2019 года увлёкся ретрожелезом, за это время собрал такой набор:

1. № 1 (MS-DOS 6.22): Soyo SY-5VD / Pentium 120 МГц / 32Мб SDRAM / Trident TGUI9440-1 2Мб / ES1868F (Genius A111-860) + Dreamblaster X2GS / picoGUS 2.0 / 2 Гб CF
2. № 2 (MS-DOS 6.22 + Windows 98 SE): Acorp 5ALI61 rev. D / K6-2+ 450 МГц / 32 Мб SDRAM / Voodoo3 2000 16Мб / ES1868F (Terratec Gold 16/96) + Yamaha DB50XG / 40 Гб HDD PATA
3. № 3 (MS-DOS 6.22 + Windows 98 SE): Aska 694T+686B / Pentium III 733EB МГц / 256Мб SDRAM / GeForce4 MX460 64Мб (ASUS V8170PRO/T/P/64M/A) / Sound Blaster Audigy (SB0160) / ES1688 + Yucatan FX / 500 Гб HDD SATA

Была четвёртая конфигурация с Atllon XP и X800 Pro, но я её разобрал, потому что включал крайне редко - большинство нужных игр игр, актуальных для времён Pentium 4/Athlon XP, можно запустить под современными системами.

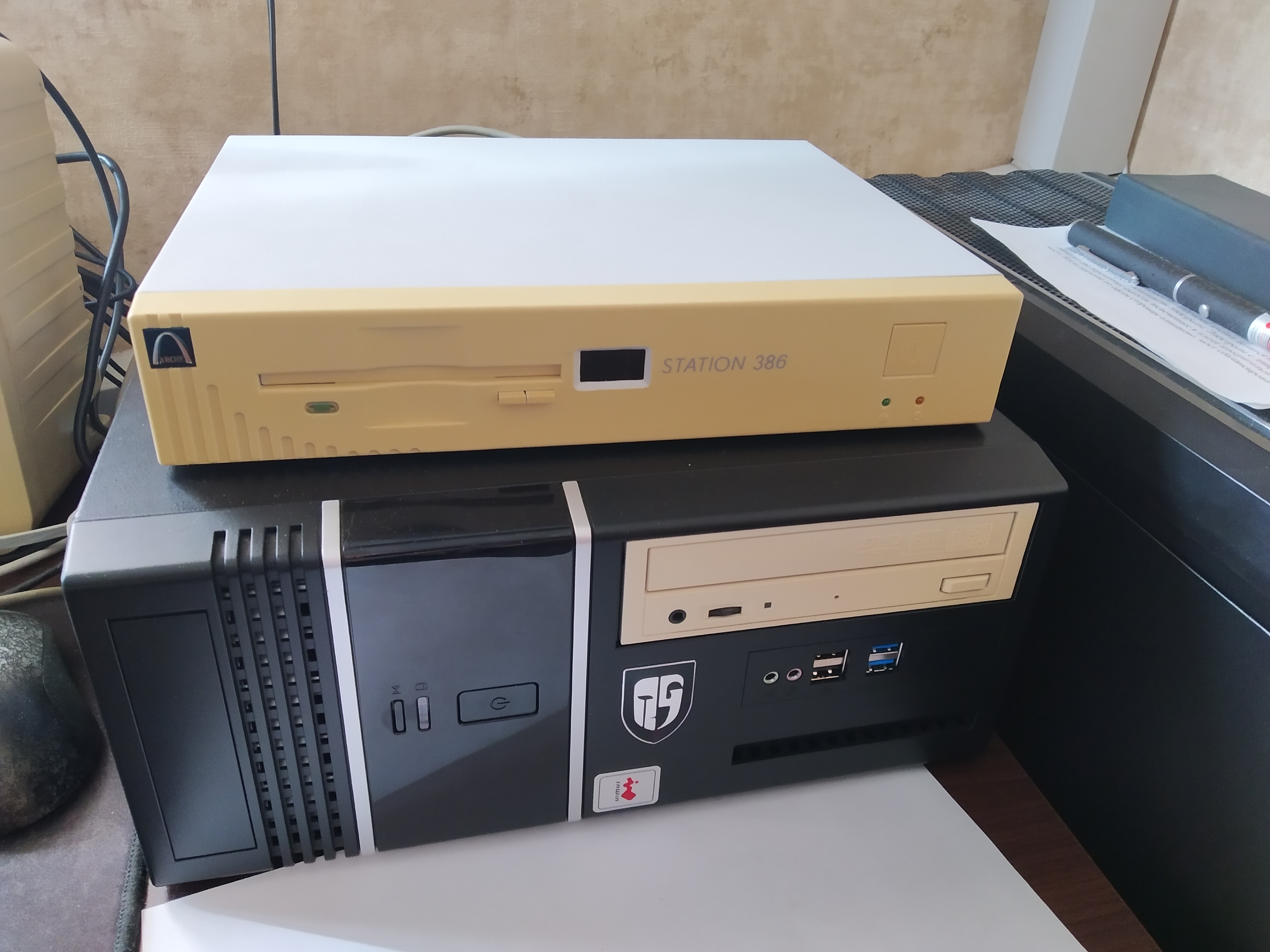

Тем не менее, это легко делать, когда они маленькие и на одной полке в шкафу можно сразу пачку конфигов готовых хранить. Например, так выглядят на моём столе сейчас "медленный 386-й" (386sx-20\5MB RAM\TVGA9000B 512k\Yamaha YMF715-e\Mt32-Pi\Gotek Flash Floppy\IDE CF 512 MB) и "быстрый Win98" (Pentium 6700E\i865G\512MB RAM\GeForce Quadro4 900XGL\Audigy 2 ZS\SSD 128GB).



Размеры можно оценить глядя на обычный пятидюймовый отсек с DVD-приводом.



@TheMadLynx, да, варианты оптимизации "железной" коллекции могут быть разные, включая ваш. Сначала я сгребал всё, что попадалось и собрал целых 5 системников, от 386DX до Pentium 4 3,06 ГГц. Потом продолжал сгребать всё, что попадалось и в какой-то момент заметил, что превращаюсь в Плюшкина, осознал, что объём железа, включая непроверенное и требующее ремонта, слишком велик. Теперь время от времени провожу "ревизию" - устраняю бардак, требующее ремонта отдаю мастеру, непроверенное проверяю, а ненужное выставляю на продажу.
