Фотки наших раритетов

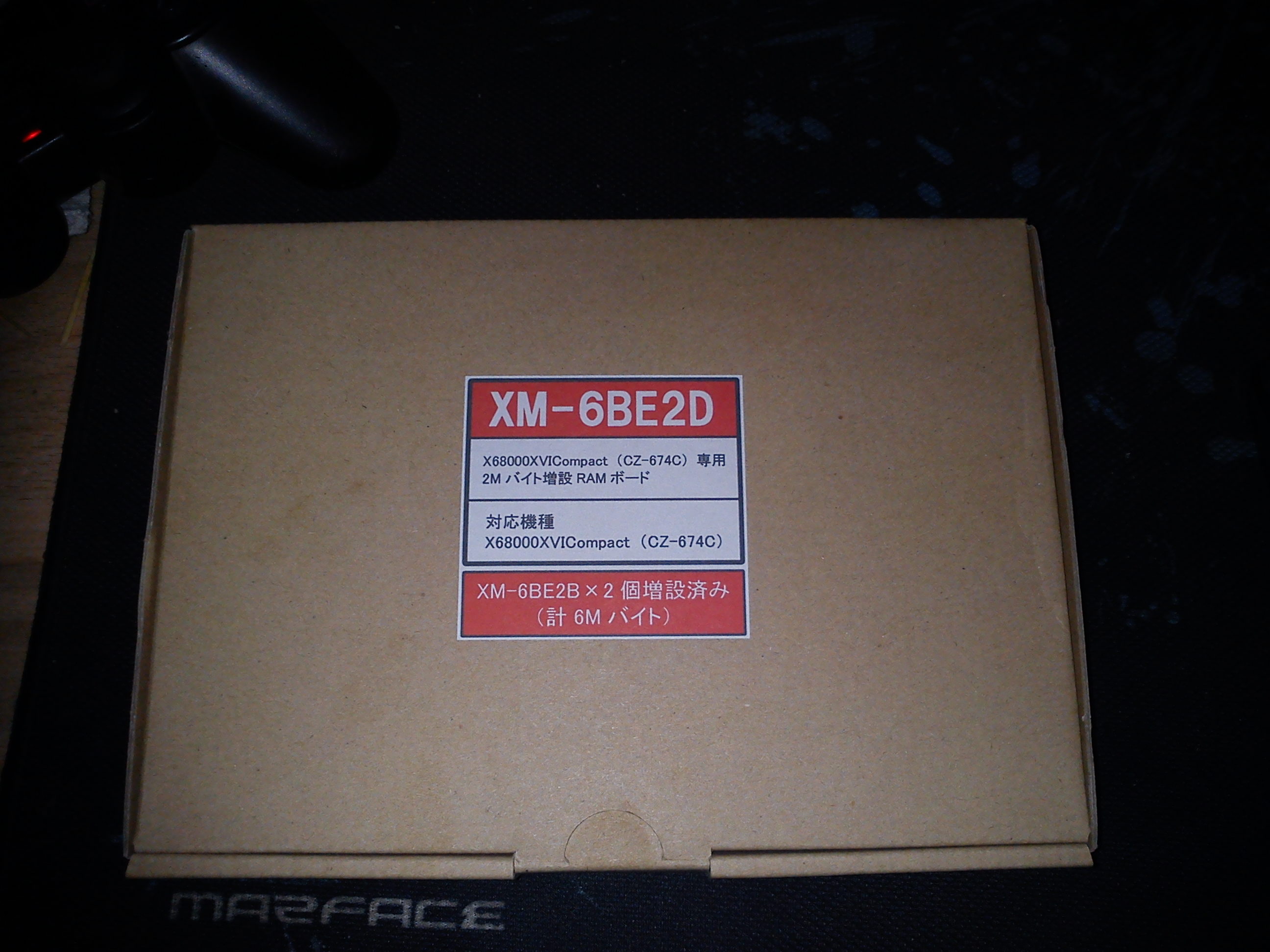

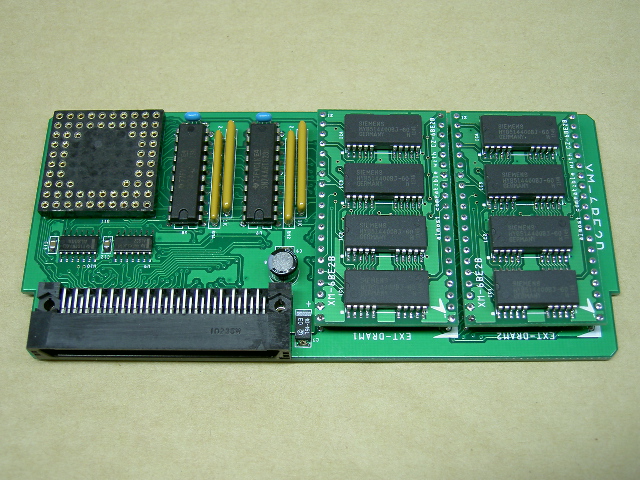

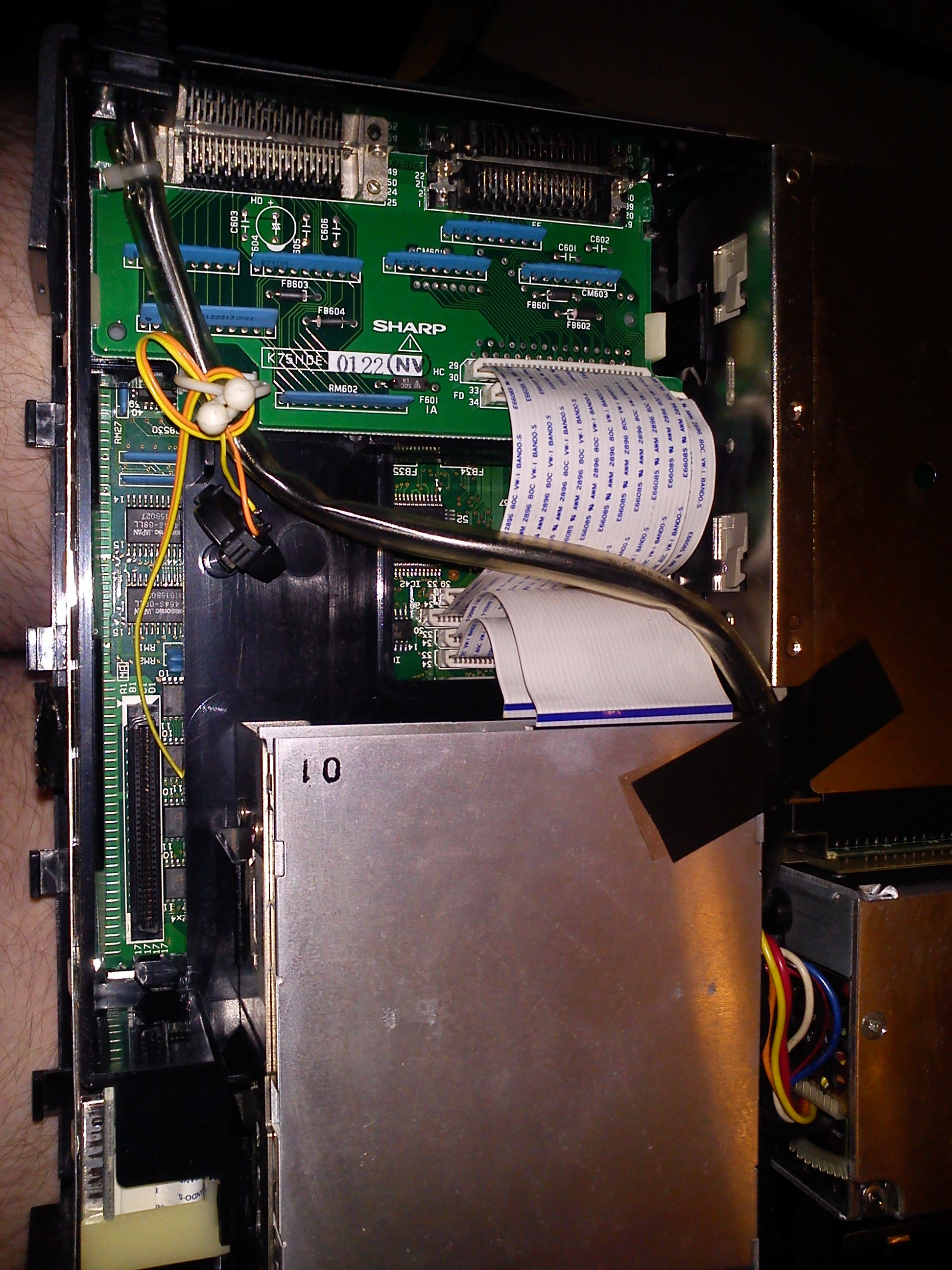

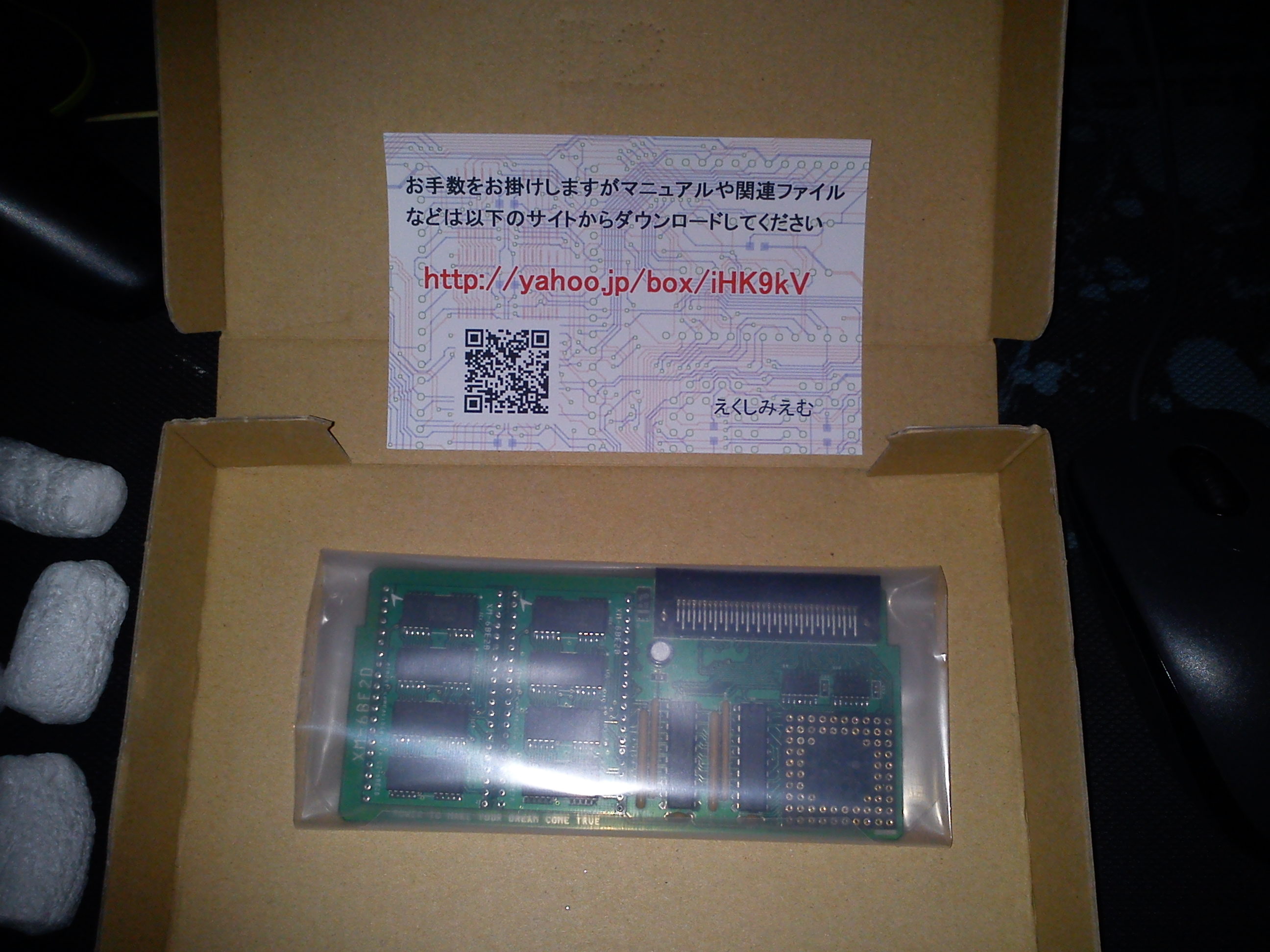

Прокачал немного свой X68000 XVI Compact добавив ему дополнительных 6MB памяти. Увеличенная память правда может использоваться в немногом количестве игр, из коммерческих игр на вскидку вспомню только Super Street Fighter II и все игры что выпущены на cd-rom дисках. Так же для использования HDD в компьютере нужно иметь как минимум 4MB на борту. Для этого в принципе и купил. Сама плата расширения XM-6BE2D это современная самодельная плата основанная на шарповской CZ-6BE2D, с 2MB на борту и еще припаянными двумя планками по 2MB и того получилось 6MB (в оригинальной плате дополнительные модули можно вставлять и вытаскивать) . Так же остался слот для подключения сопроцессора для работы с плавающей запятой типа mc68881 / mc68882 , но он для игр совсем не нужен. Для установки расширения на материнской плате у X68000 XVI Compact внизу есть специальное гнездо. Для разборки корпуса и установки платы расширения нужно открутить всего один винт в основании корпуса, весь корпус собран на защелках.



Весна, и меня потянуло на флейм.
Фотки
Видивы

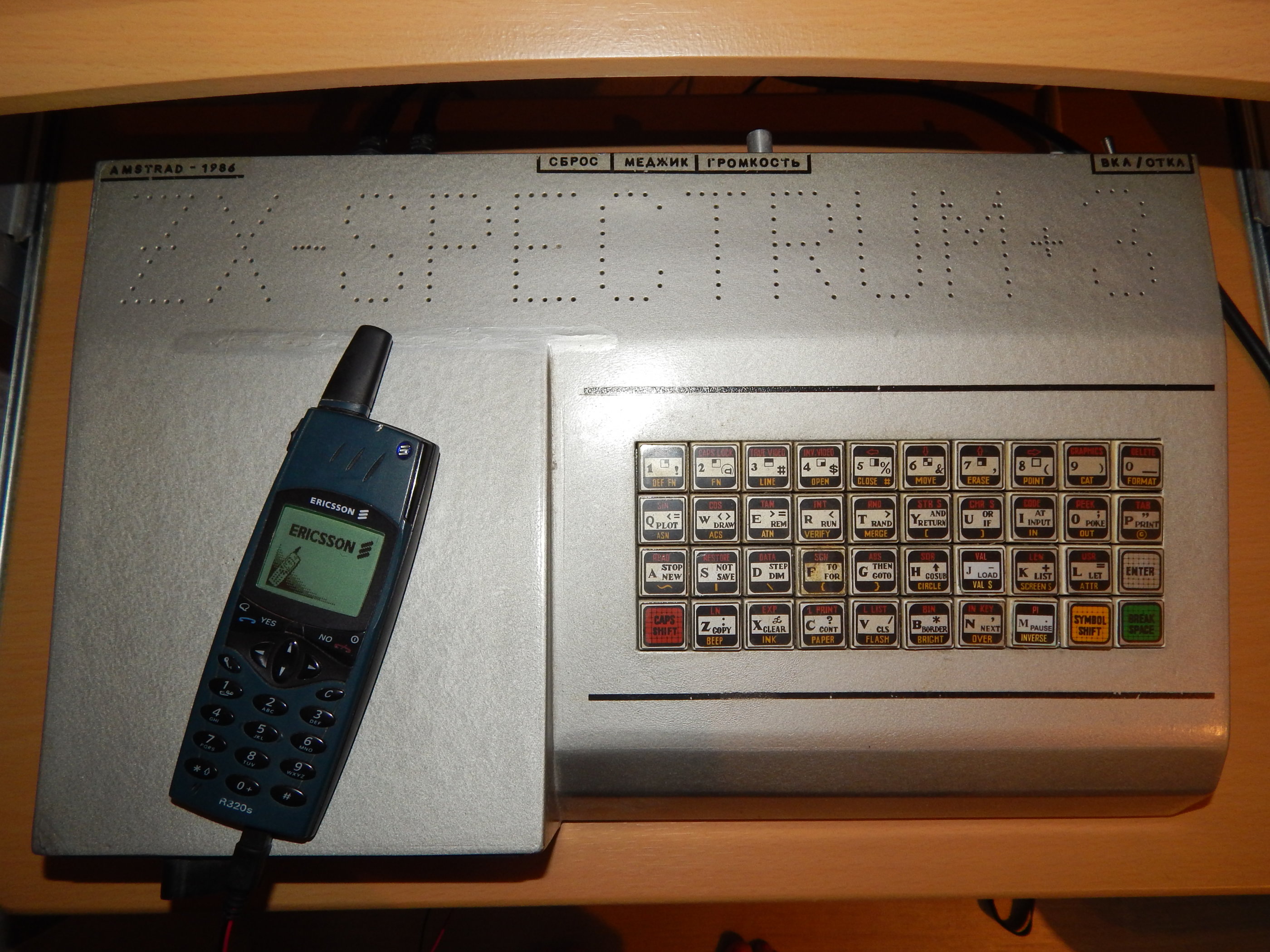

И ещё сделала себе третьего дня спектрум на малинке.

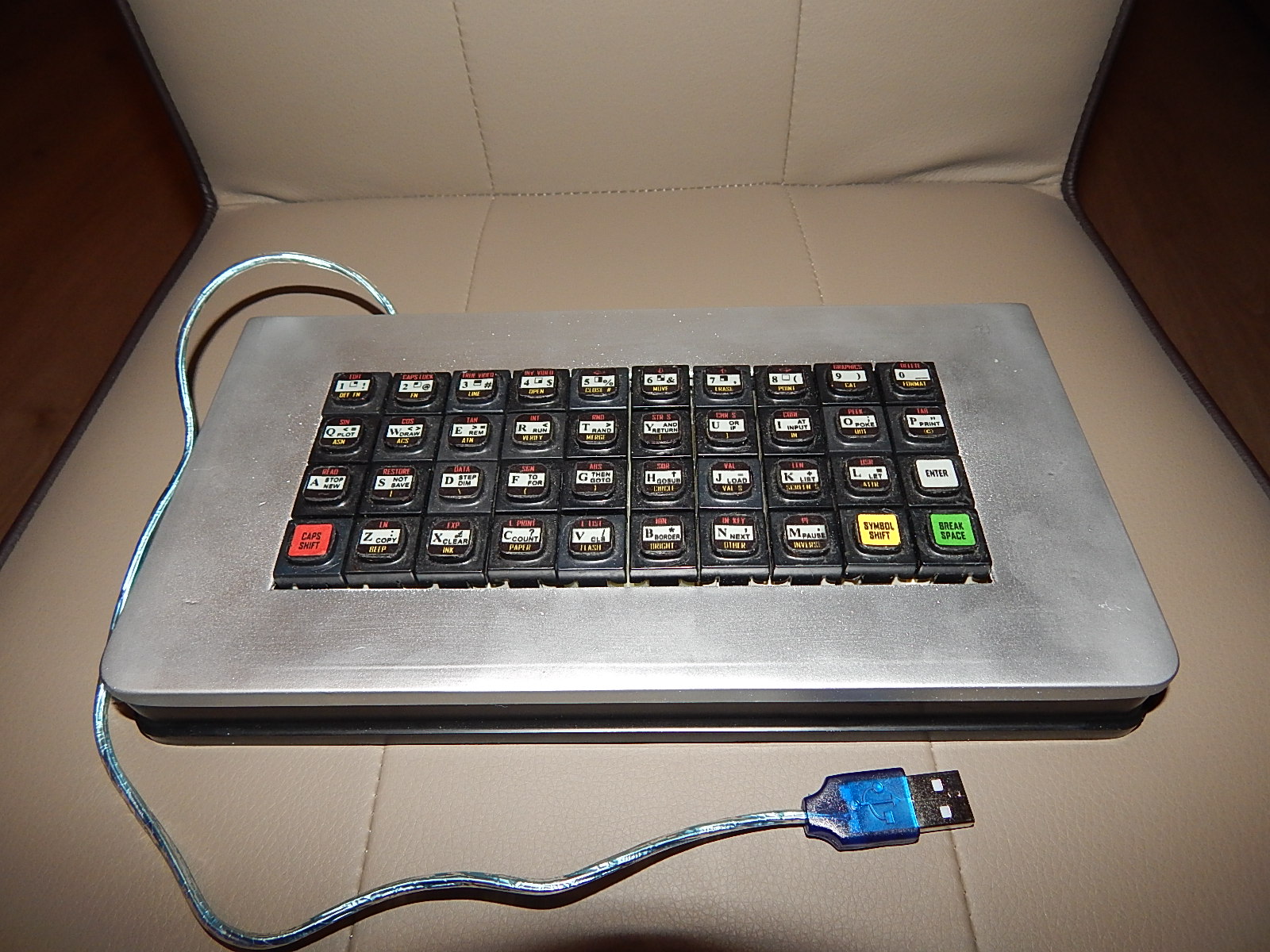

@JAM_1981, про USB-клавиатуру тоже интересно.



Тогды вот!



По реквесту hobot представляю фотоотчет по макам

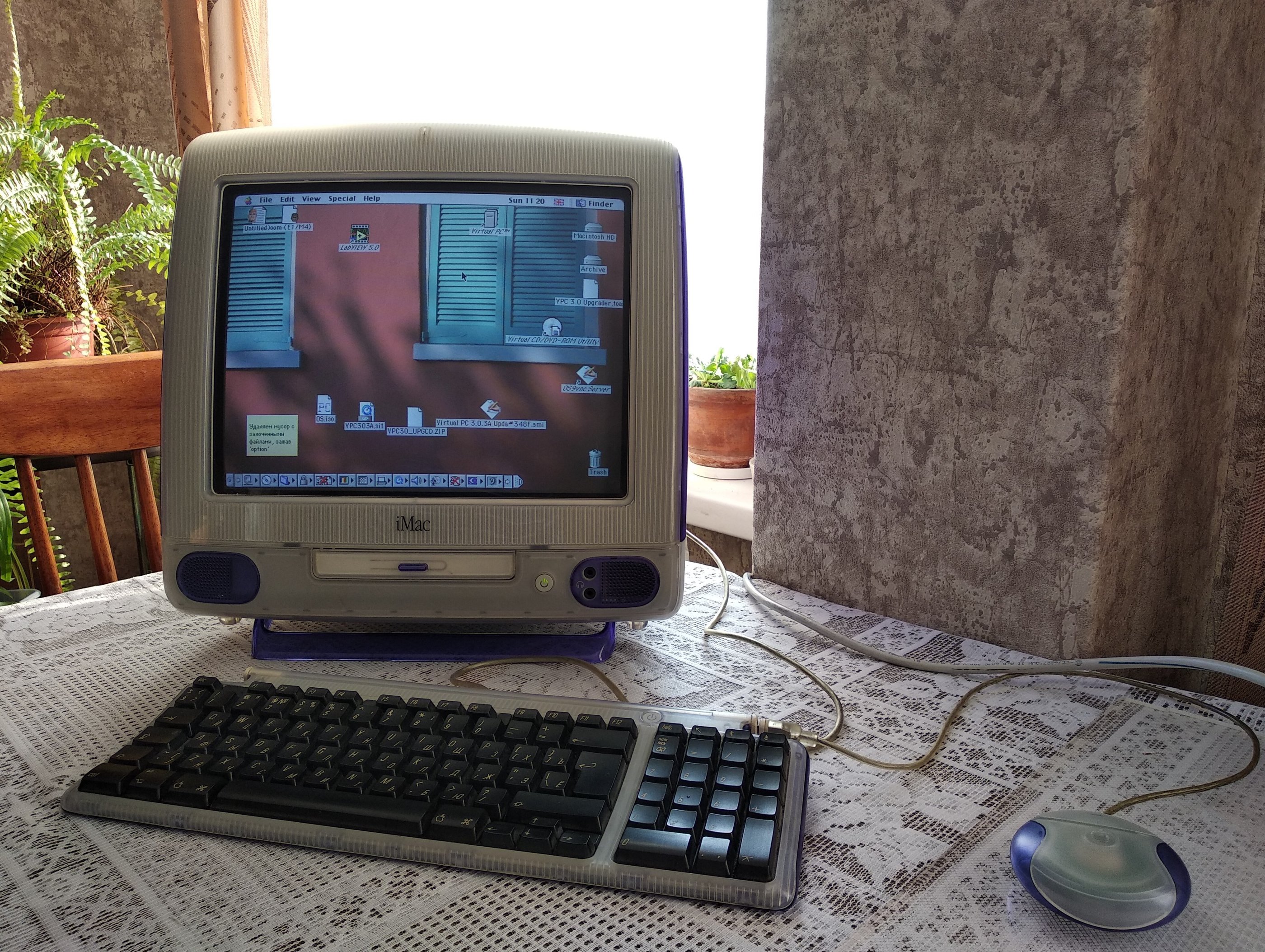

iMac G3/333 tray loader, Mac OS 9.0.4:


Вероятно, выделяющимся оттенком в глаза бросится панелька CD-ROM-а; родной привод давно ослеп, а под "современный" приходилось заниматься переделкой декоративной панельки, т.к. органы управления родного ни с чем не совпадают; пришлось нарисовать и распечатать внутреннюю часть панельки с соответствующим толкателем. Подбором оттенков решил не заниматься.
Также где-то во внутренних железных экранах предусмотрено отверстие под штатный кулер, но самого кулера там с завода нету. Я его доустановил, когда компьютер попал мне в руки лет 10 тому назад; видимо, его не ставили для минимизации шума, но как по мне - лучше всё-таки живой компьютер с хоть как-то охлаждающимся горячим процессором, чем тихий и мертвый

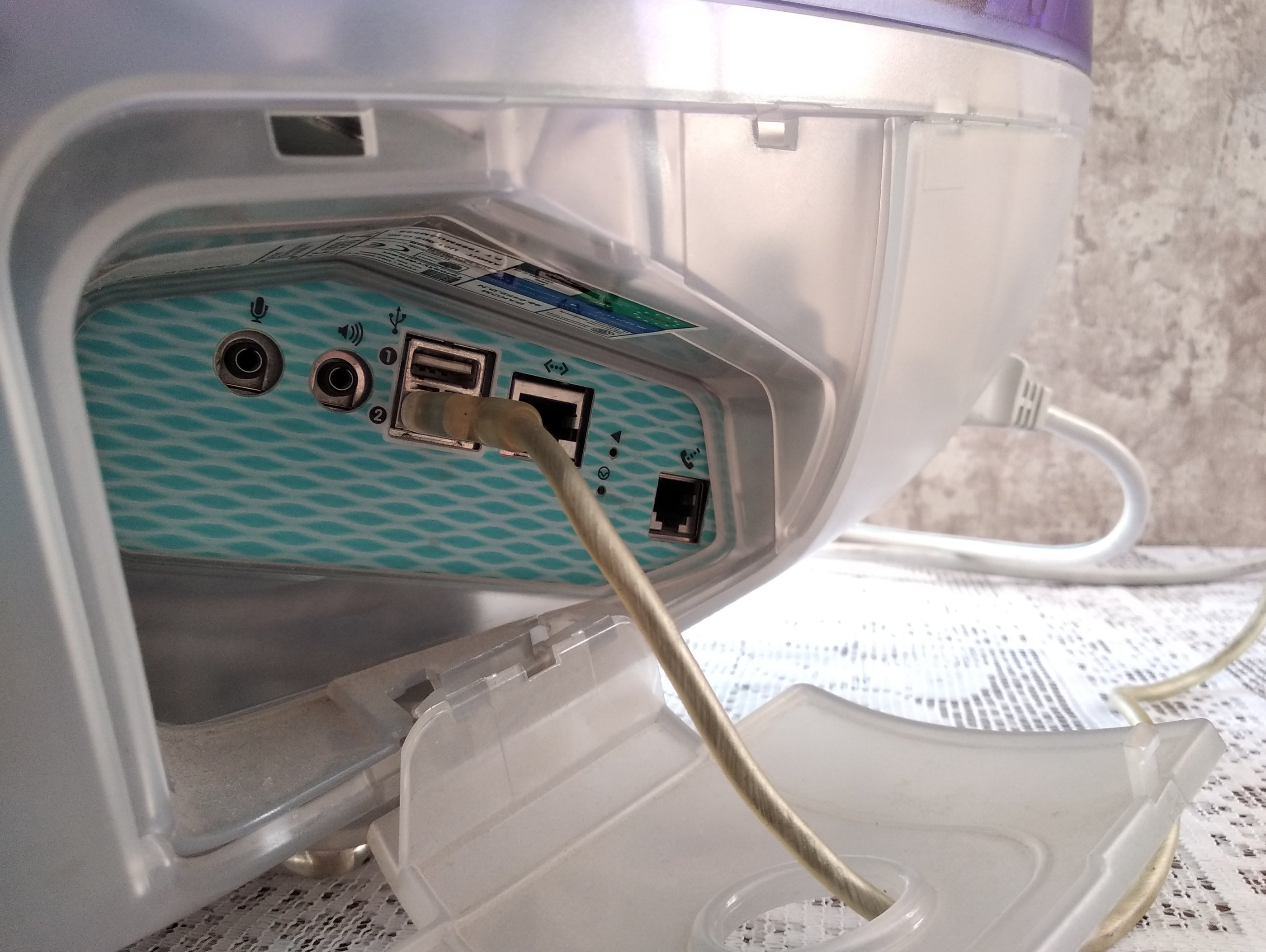

Порты спрятаны под декоративную крышечку, через которую можно пустить провода.

ОЗУ проапгрейжено до 256МБ, со штатных 32; Насколько я помню, 512 - это максимальное количество ОЗУ для таких iMac-ов, причем недоступное на некоторых ревизиях/моделях в связи с тонкостями отдельных чипсетов.

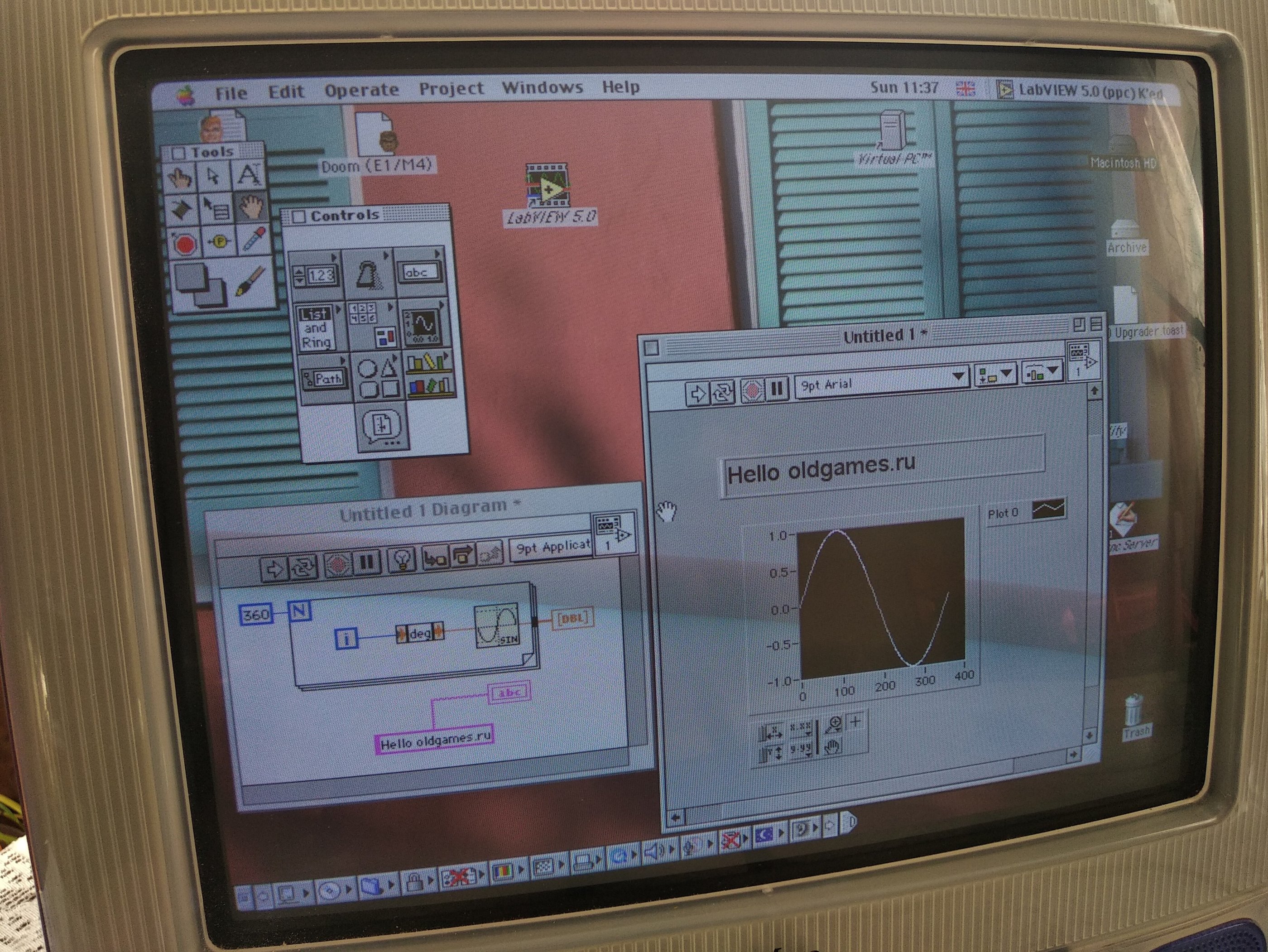

LabView 5.0 - устраивал когда-то себе экскурс в историю, было любопытно посмотреть, как раньше выглядело то, с чем иногда приходится пересекаться на работе.

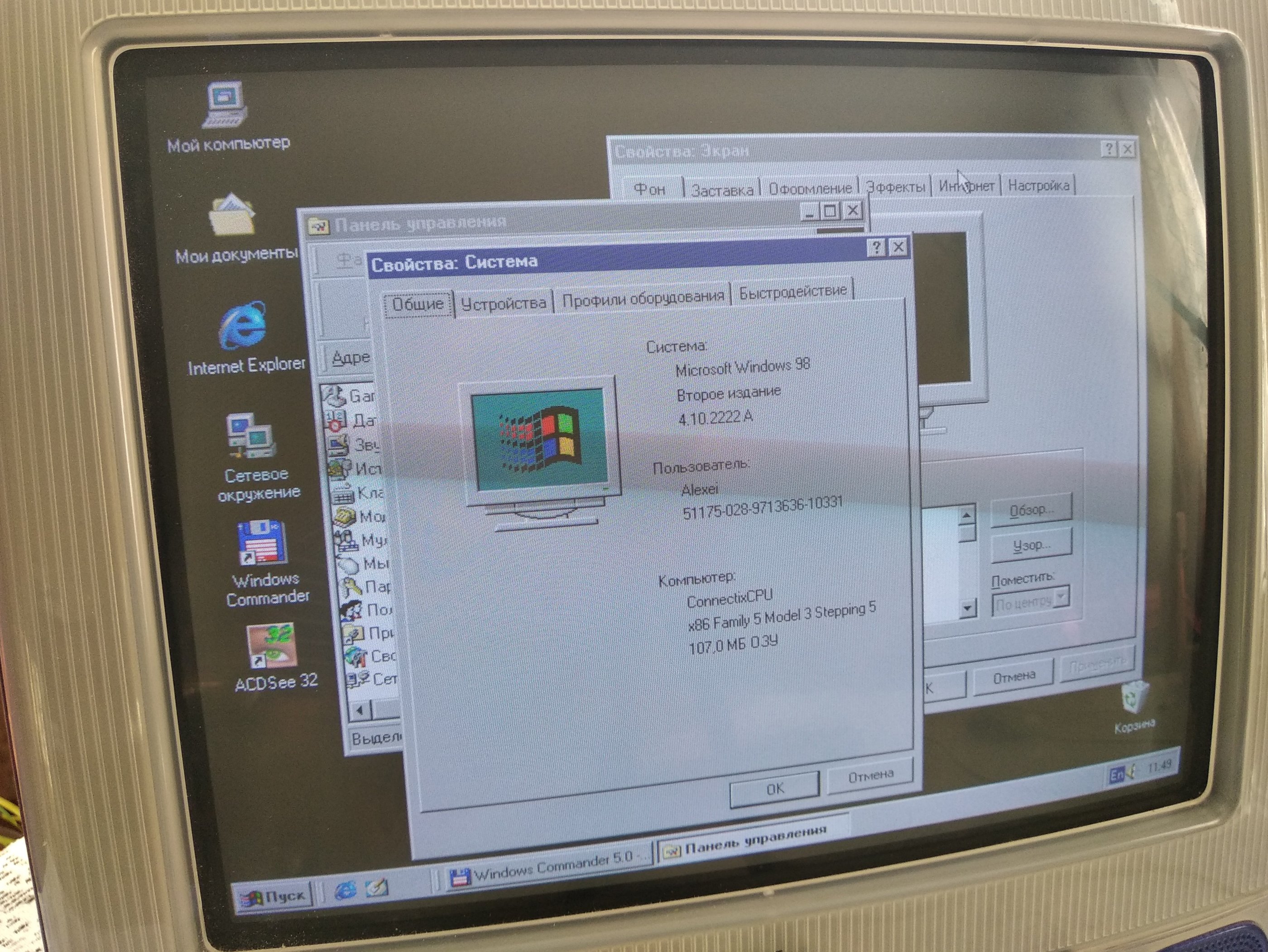

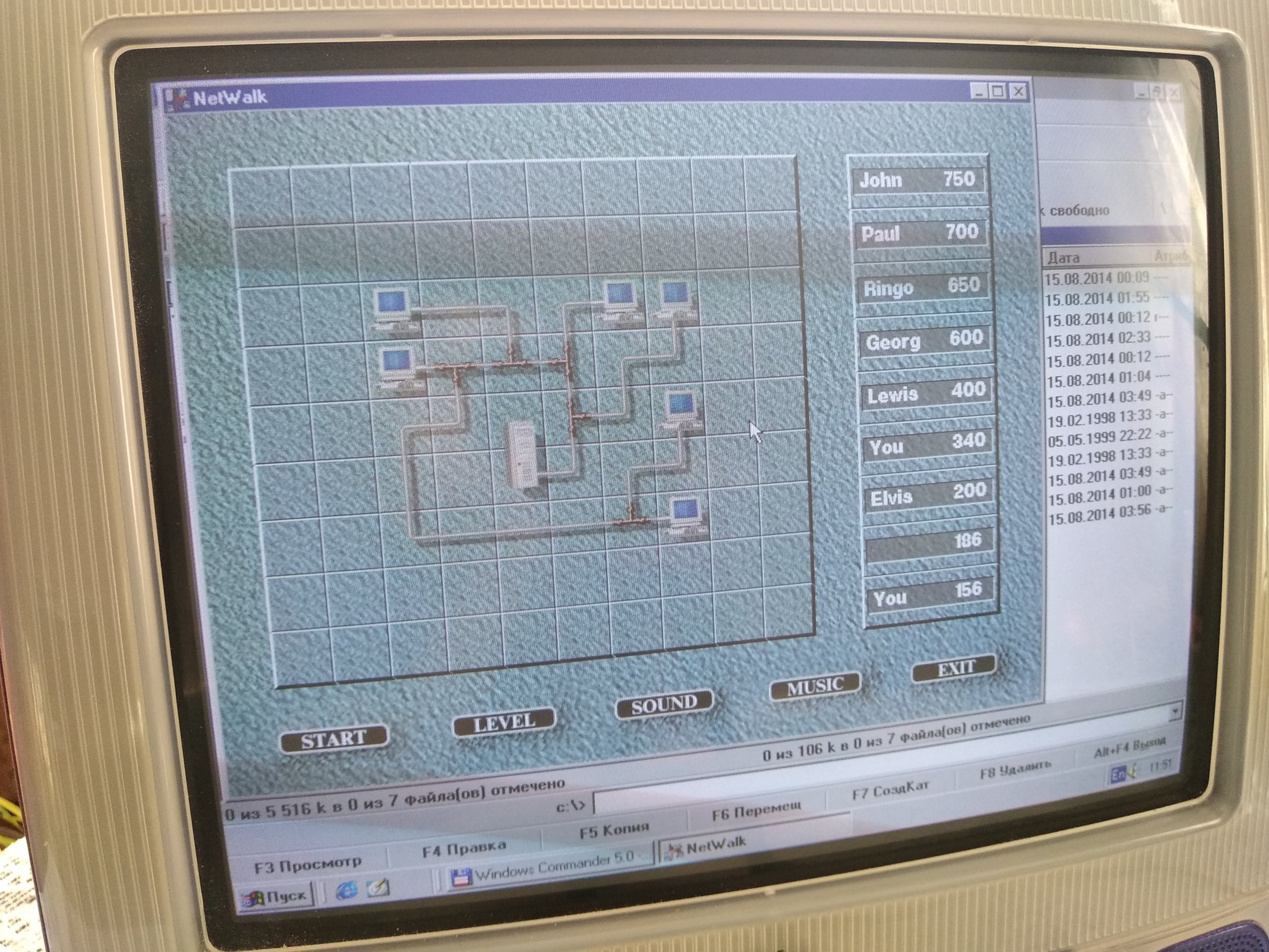

Virtual PC дал притащить на PowerPC мак родную Win98. Работает на уровне производительности, по моим ощущениям, примерно 486 интела (вроде как эта ВМ применяет JIT для ускорения). Для DOS-игр эта ВМ подходит "как повезет" - с эмуляцией Sound Blaster всё плохо, многое, что хотелось попробовать, приходилось запускать без звука, редко бывают графические артефакты.


Детство

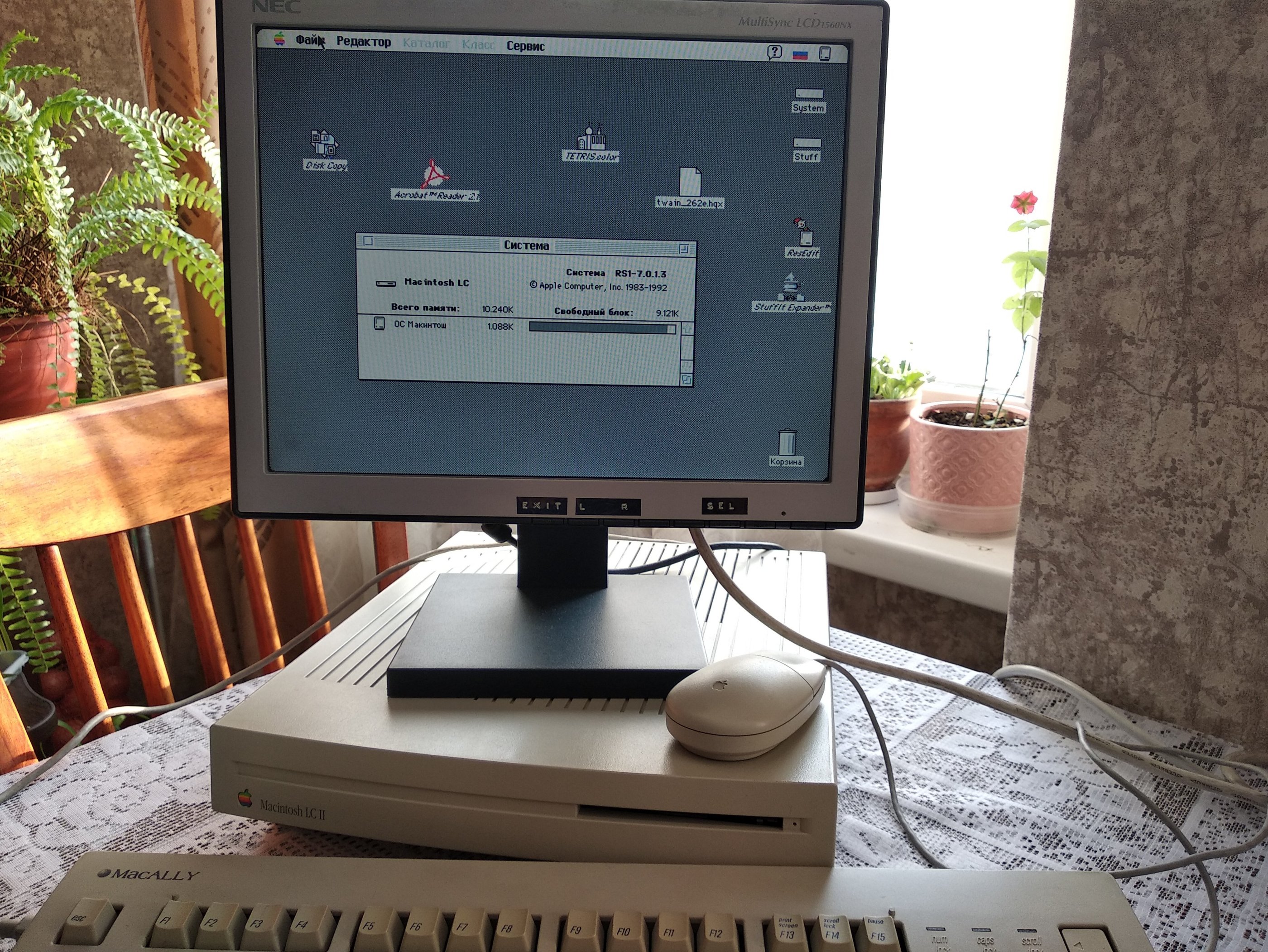

Macintosh LCII, русская System 7.0.1

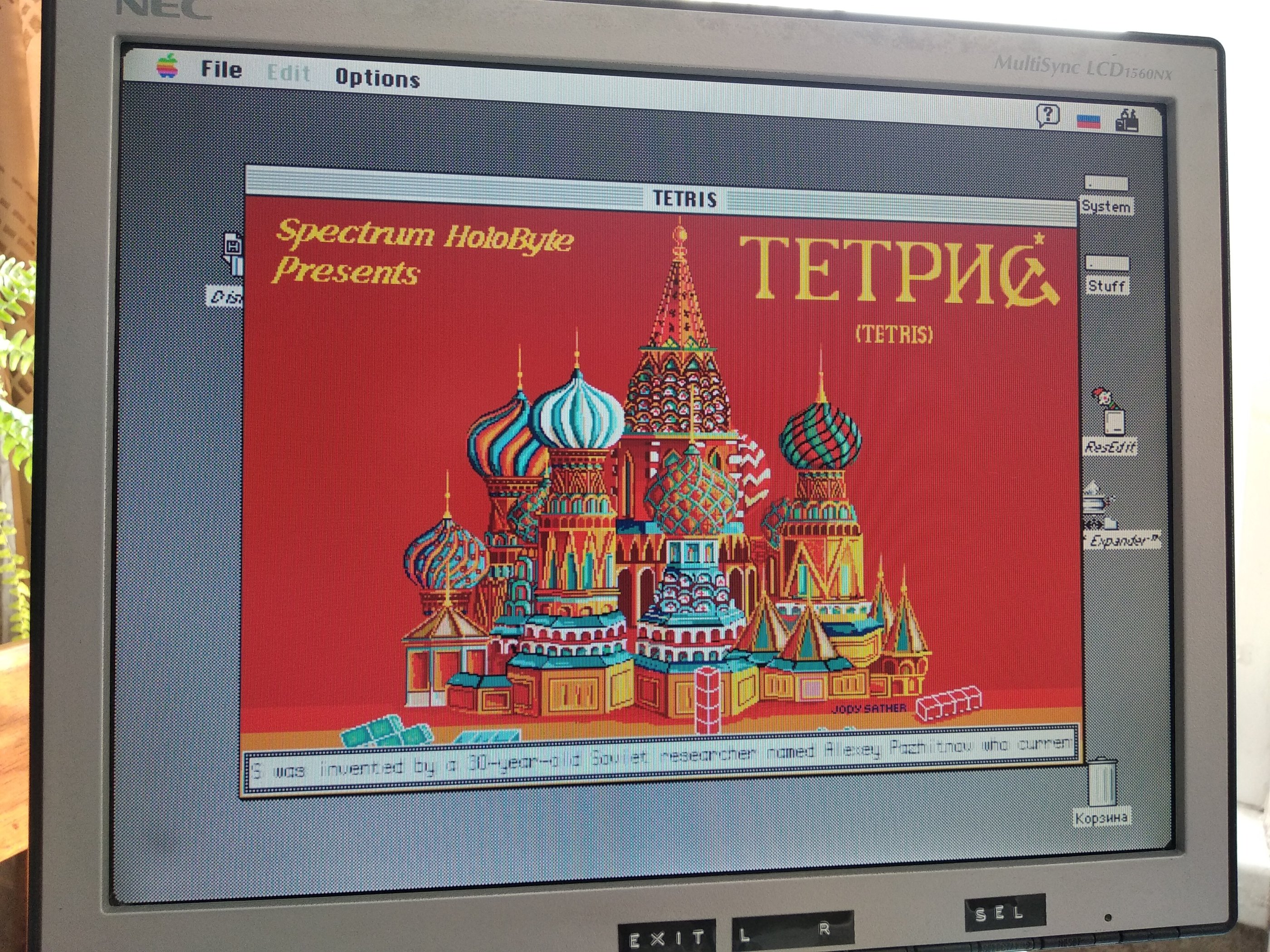

В связи с недавней хотелкой заменить SCSI HDD на SCSI2SD, в плане софта на нем относительно пусто, поэтому эта машина пока что служит большим тетрисом по настроению

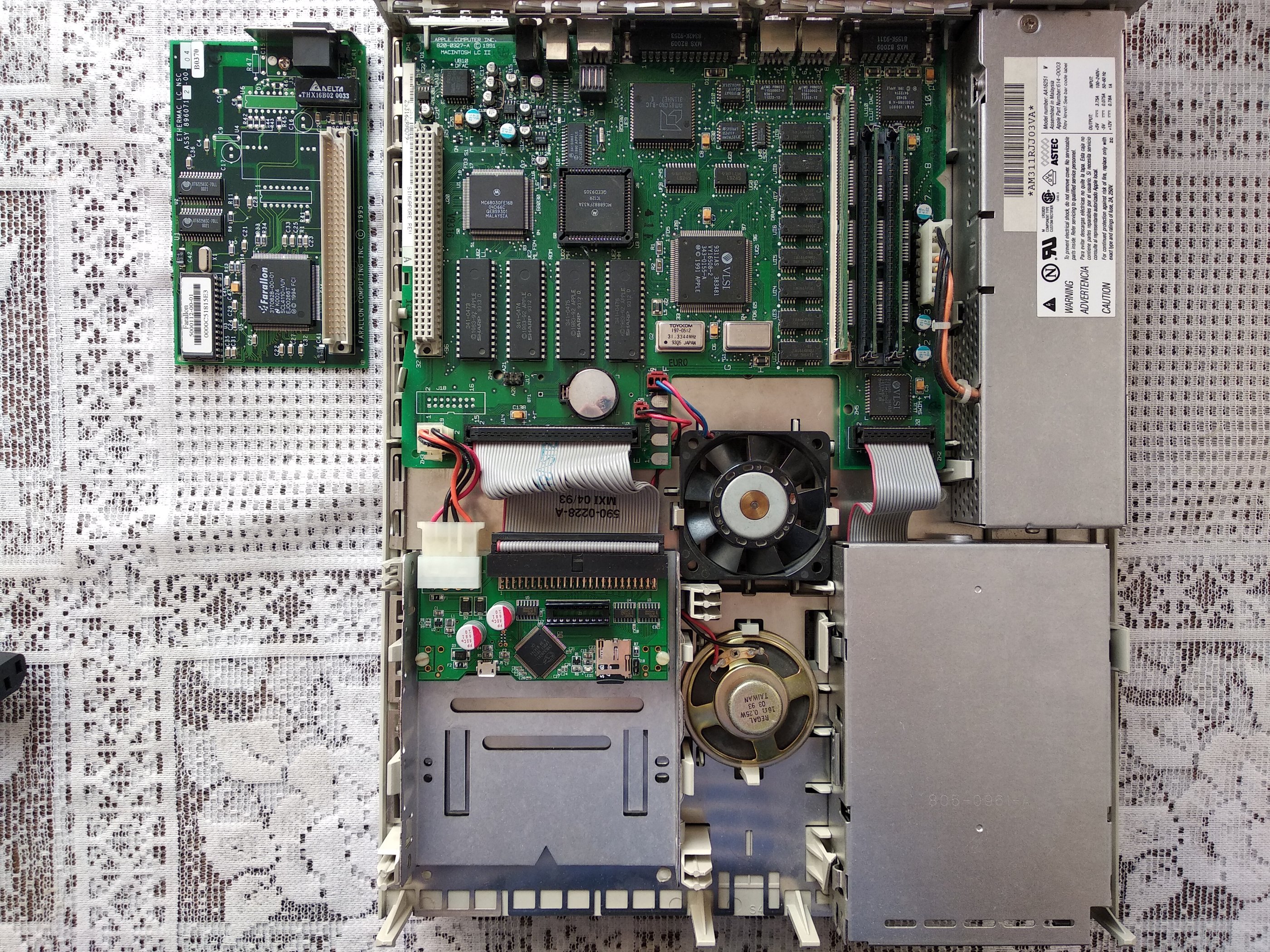

На материнской плате распаяно 4МБ ОЗУ, которое расширено SIMMами до 10Мб. Вообще, SIMM-модули, которыми было расширено, сами объемом в 4МБ каждый, но в LCII существует интересное ограничение в 10МБ ОЗУ. Компьютер был также дополнен мною 10Мбит сетевой картой несколько лет назад, но с апгрейдом на SCSI2SD, я уже не уверен, что стоило заморачиваться - скорости файлообмена по AppleTalk на уровне около 100 килобайт в секунду максимум
FPU MC68882 на этой плате изначально тоже не было, но при наличии рук, паяльника и панельки PLCC распаивается без особого труда. Прирост производительности был замечен в некоторых... скринсейверах из сборника After Dark
В области аудиочипа (в левом верхнем углу платы) можно заметить МГТФ и ещё немного рукотворных паяльных "соплей". Вокруг аудиочипа много электролитов, которые в нынешнее время от старости начинают протекать и проедать печатные проводники в своей округе. На материнской плате были заменены все электролиты, и восстановлено те немногие проводники, что успели испортиться.
Яблочные БП тоже страдают текучими конденсаторами, но залезть в БП у меня пока не дошли руки.
Если у Вас есть машинки аналогичного винтажа, ИМХО самое время озаботиться заменой, пока всё ещё работает
Гнездо для батарейки было поставлено для стандартной таблетки 2032 в связи с какой-то соврешенно конской стоимостью и затрудненной доступностью штатных для яблок батареек типа A123.

Оба этих макинтоша, ИМХО, довольно компромиссные - потенциала к апгрейду почти нет, базового железа хватает на "печатную машинку" и чуть сверху. У LCII 16-битная медленная шина данных и ограничения на объем ОЗУ, а у G3 какая-то жуть с охлаждением и чахленькое встроенное видео ATi Rage с 6МБ VRAM. На G3 работают Doom и Wolf3D, но вот Unreal уже слайдшоу.

Но форм-факторы прикольные и тетрис запускается, так что я не жалуюсь

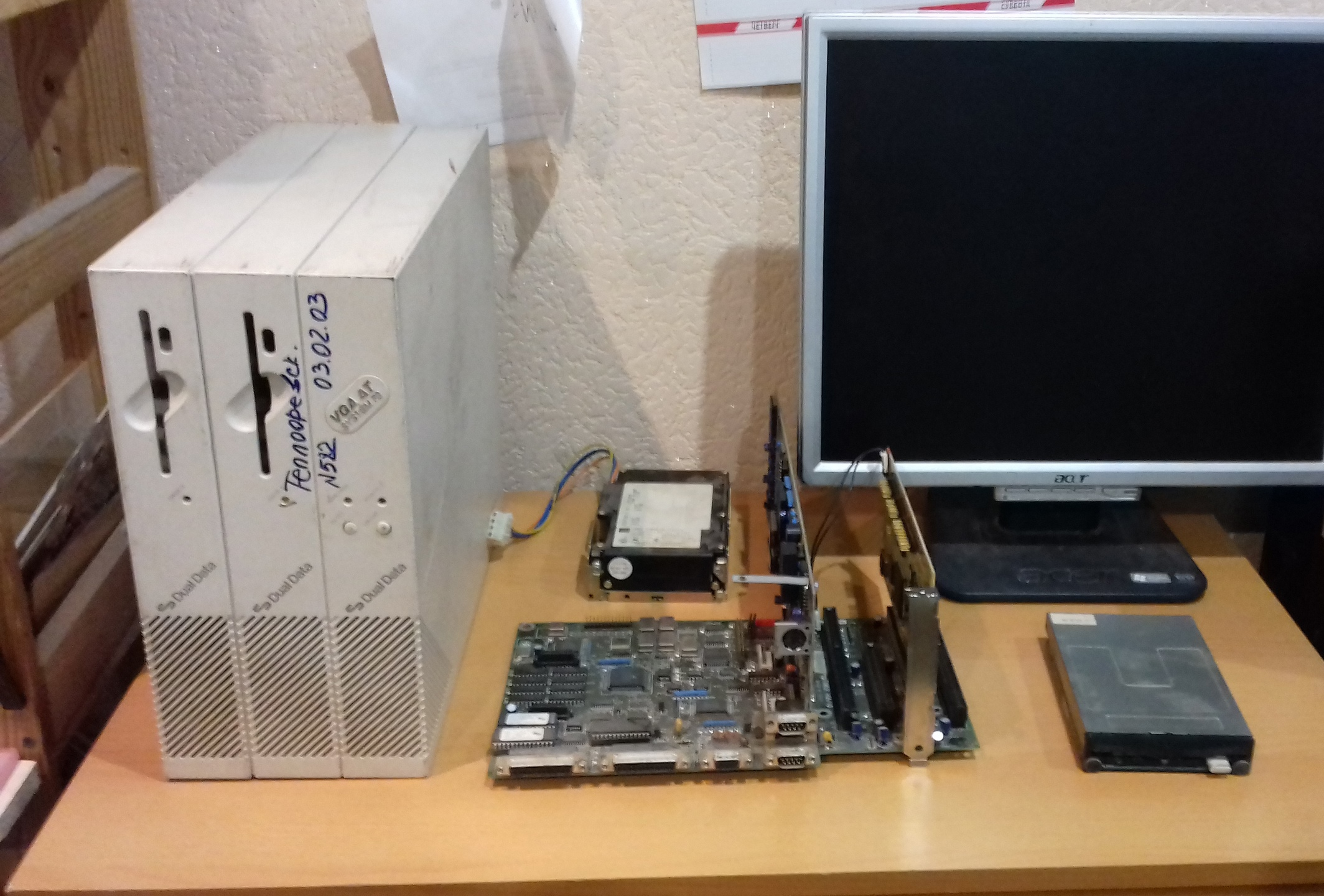

Schneider VGA AT System 70. Разобрал для чистки корпуса и решил сделать такое фото.
