Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@radical1010, вот кстати интересный момент с этой платой - это оказывается не три AGP сразу вставлять, а вот такая фигня:
ASRock > K7Upgrade-600



Угу, там при установке 754 платы используется от старой платы только южник, все остальное на новой плате. 939 и AM2 платы используют чипсет с основной платы (у меня это NF3, но были похожие платы и на других чипсетах, например SIS)



@radical1010, кстати вполне годная для 98 - даже кодек как на моей в профиле, т.е. нет проблем с запуском досовских игр со звуком и миди.



Вы все показываете нафаршированные платы (давно всем известные) и типа заявляете, что это то же самое. А меж тем

Вот! Поэтому я и говорю, бредовое и несуразное. С одной стороны, вроде функционал, универсал, а с другой стороны кроме PCI ничего нет.



@LANRUS, ну так ты сам запостил плату "переходного периода" (неизвестно кто победит слоты или сокеты, а производить, обгоняя конкурентов, надо), строго говоря.



AMR/CNR есть. Вот уж действительно бесполезная фигня, ни разу в руках не было ничего под него работающего.
Ну и 440BX AGPSet без собственно AGP смотрится как форменное издевательство.
ISA на baby AT платах под S1/S370 уже ИМХО излишество, хотя у меня пару плат подобного формата на S370 есть и там по парочке ISA присутствует, причем верхний расшарен с нижним PCI, которых тоже не много и из-за этого в верхнем ISA еще не все девайсы работают.
Ну и сама концепция слот+сокет кажется явно неудачной из-за широкого распространения соответствующих переходников, это вам не асроковские проприетарные платки, не с чем больше не совместимые.



Это компактная AT/ATX слотосоккетная материнка на i810 с ужасным расположением всего, чего только можно. В неё воткнут третьепень. На радиаторе годро написано "AGPset", хотя ни о каком AGP (кроме того, на который посажена встроенная i752) тут думать не стоит...
Самое смешное, когда-то у одного из одногрупников был ПК на третьепне подобной материнке, но с AGP слотом.

--- добавлено 22 дек 2018, предыдущее сообщение размещено: 22 дек 2018 ---

Это ж i810... Ты от него хочешь странного.

--- добавлено 22 дек 2018 ---

Вспомнилась реклама старая: "В Европе не растёт кофе..."
Так и тут, не в курсе i440BX о этих райзерах, это i810, вон даже хвост с VGA торчит.



Гы, радиаторы у них лишние просто от 440 остались))



Как бы то ни было, висит он именно на AGP.

--- добавлено 22 дек 2018, предыдущее сообщение размещено: 22 дек 2018 ---

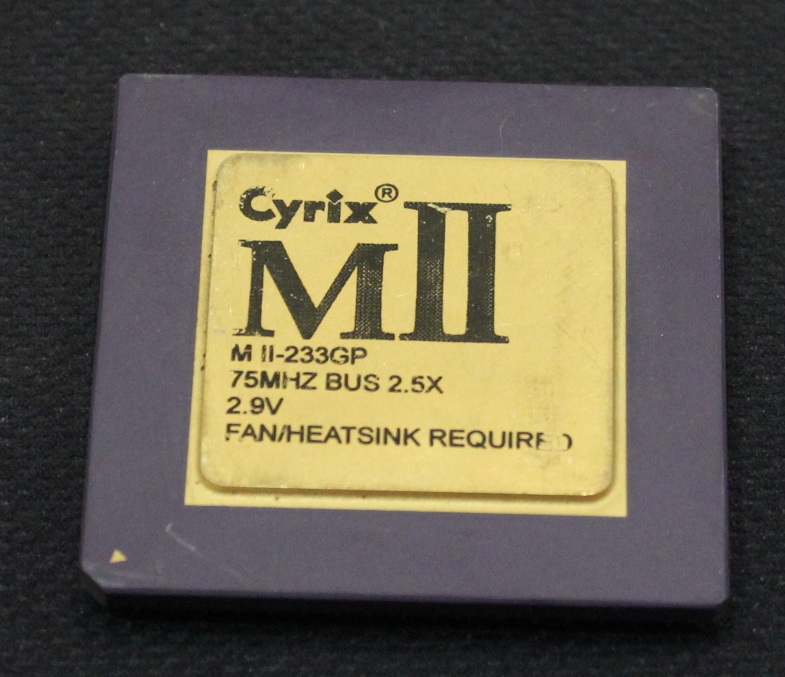

Сфоткалось тут


Вот только куда его пихать…



это разве не сокет 7 проц?



@radical1010, сокет 7, да не любой сокет — 2.9 вольт же.

--- добавлено 22 дек 2018, предыдущее сообщение размещено: 22 дек 2018 ---

Кстати, вообще в плане раритетности он хоть какой-нибудь ценностью обладает?



В смысле, не любой? С двойным питанием любой. Вольтаж джамперами выставлялся. У пня ММХ, к примеру, 2.8 было.



Обычный Сирик на 2,9 В. Работает с любой материнской платой Socket7, правда может не быть конкретно 2,9 В, но 2,8 В для Pentium MMX будет обязательно...
Коэффициент умножения 3,5x получался, если правильно помню, из 1,5x.

Жаль, что версию 66х4 онЕ не осилили. Чего-то там мобильное вроде было, но это не то...



У меня такой был



Грелся, как печка.
Работал 3.5х66, а потом БП Codegen сгорел. Контакты потемнели от нагрева на колодке для подключения БП на материнке.
Куриц этот, кроме того, что безбожно грелся и совершенно сливал пню в играх, зачастую требовал шины 75 или 83МГц, которые не всякая плата могла выдать. Моя, например, на чипсете 430HX, не могла выше 66 ничего.



Туда вроде от сокет-370 охлаждение можно приспособить.
Хотя и для сокет-7 охлаждение серьёзное бывало. У меня был P-75, гнался до 100, родное пассивное(!) охлаждение справлялось.
Алсо, есть MMX-200, там тоже пассив, работает без проблем. Но это всё бренды (№1 — IBM, №2 — Compaq).

Это уже не с любой.

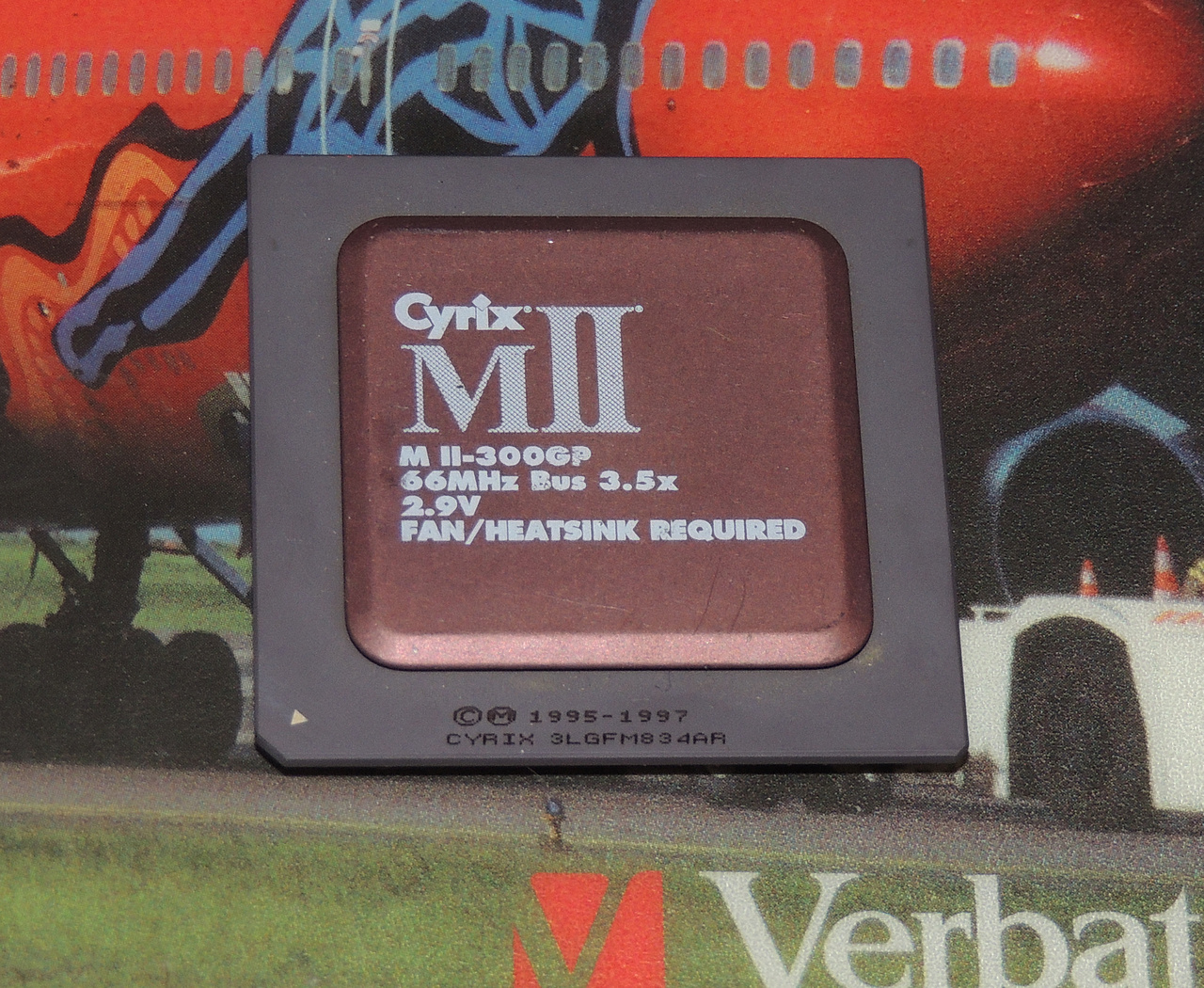

Необычен серой крышкой, у меня таких нет - все с позолотой.
Подобные попадаются значительно реже золотых.
ХЗ, отличаются ли чем ещё...



Да стоял, по-моему, какой-то средних размеров, от сокета 370 или 462 из черного анодированного алюминия.
Тут даже дело было не в охлаждении CPU, а в том, что цепи такого тока не выдерживали и контакты подгорали, а потом и БП фуфловый сдох ,а хороших тогда AT мне не попадалось.



Ну вот это главное, думаю.
Хотя фиг знает, там же ватт двадцать с небольшим потребление всего.



20Вт при напряжении 2.8В - 7.1А, допустим, с линейным стабилизатором питания на материнке, который при этом будет жрать из +5В около 7.5А. Ламелей в разёме на +5В - 4, соответственно камень обеспечил дополнительную нагрузку примерно по 1.9А на каждый контакт... ХЗ. Это не выглядит существенным, если контакты сделаны не из мусора...

--- добавлено 22 дек 2018, предыдущее сообщение размещено: 22 дек 2018 ---

ЗЫ. Думаю, что меньше 20Вт камень кушает. 7-12Вт скорее.



Оно, конечно, по спецификации - 5 А на контакт, а контактов там 4 штуки (правда напряжение - +5 В). Но сделать контакты/провода из спичек и желудей - для китайцев элементарно...

21,5 Вт максимальное потребление для этого Сирика пишут. Типичное - 13 Вт.
