Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@Bato-San, хм, не подумал бы.. По стилю маски очень похоже на гигабайт.. на большее меня не хватает))



Это не плата от производителей первого эшелона, впрочем один фиг это 430VX с линейным преобразователем и мегаубогой компоновкой. Gigabyte такую порнографию себе не позволял.

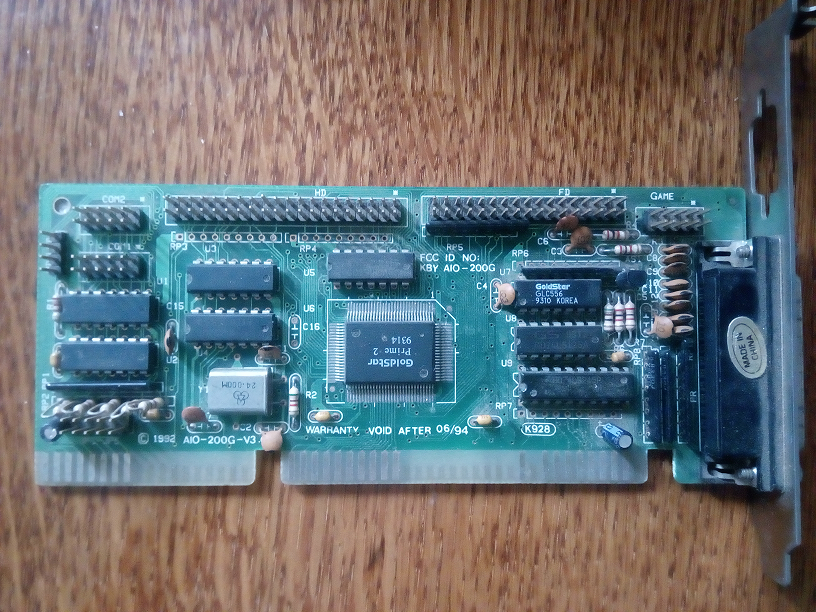

Собственно, коли уж речь зашла - мультикарта. Один канал IDE (это два устройства на одном кабеле, хотите больше. втыкайте ещё мультикарт), FDD, COM1/2, LPT, Joystick (дадада, он никак не связан со звуковыми картами изначально). И конечно же два вывода под светодиоды IDE (каждому устройству свой, что удобно). Блок конфигурирующих джамперов внизу слева.



Оно реально работает? Просто по спецификации сигнал активности один на порт только. А здесь один порт IDE.



Ну... я тестировал на Socket 370, так что тут я не имею должного мнения - SS7-материнки с AGP у меня, увы, нету.
Хотя на слова верю - понятное дело T&L снижает нагрузку на ЦП - спору нет.



Есть именно такая у меня. На материнке с VIA Apollo Pro 133A нормально завести ничего не удалось. Хотя с мультикартами на s370 это постоянно. То они не работают совсем, то работает только часть их функционала...



@Колючий, эта мультикарта снята с промышленного компьютера в котором отпахала аж до 2017 года.



На чём был этот комп?



Раз уж речь зашла о IDE, у кого-то был опыт перестановки колодки/укорачивания шлейфа?
У меня однажды была ситуация, десктопный корпус, один IDE, шлейфа не хватает на два устройства. вернее, шлейфа хватает, но разъемы на нем слишком близко друг к другу, пытался средний переставить при помощи тисков. Не вышло, только шлейф испортил. Потом случайно увидел на барахолке "круглые" шлейфы, продавец был так любезен, что не поленился замерить расстояние от колодок, оно оказалось чуть больше, чем у стандартного шлейфа и мне хватило.



@radical1010, укоротить шлейф/передвинуть колодку в домашних условиях - более, чем реально. Мне только иголка понадобилась, чтобы пластиковую клипсу отцепить. Подводный камень - это контакты, которые могут вывалиться из разъёма при попытке отсоединить шлейф, так что делать это нужно медленно и аккуратно.

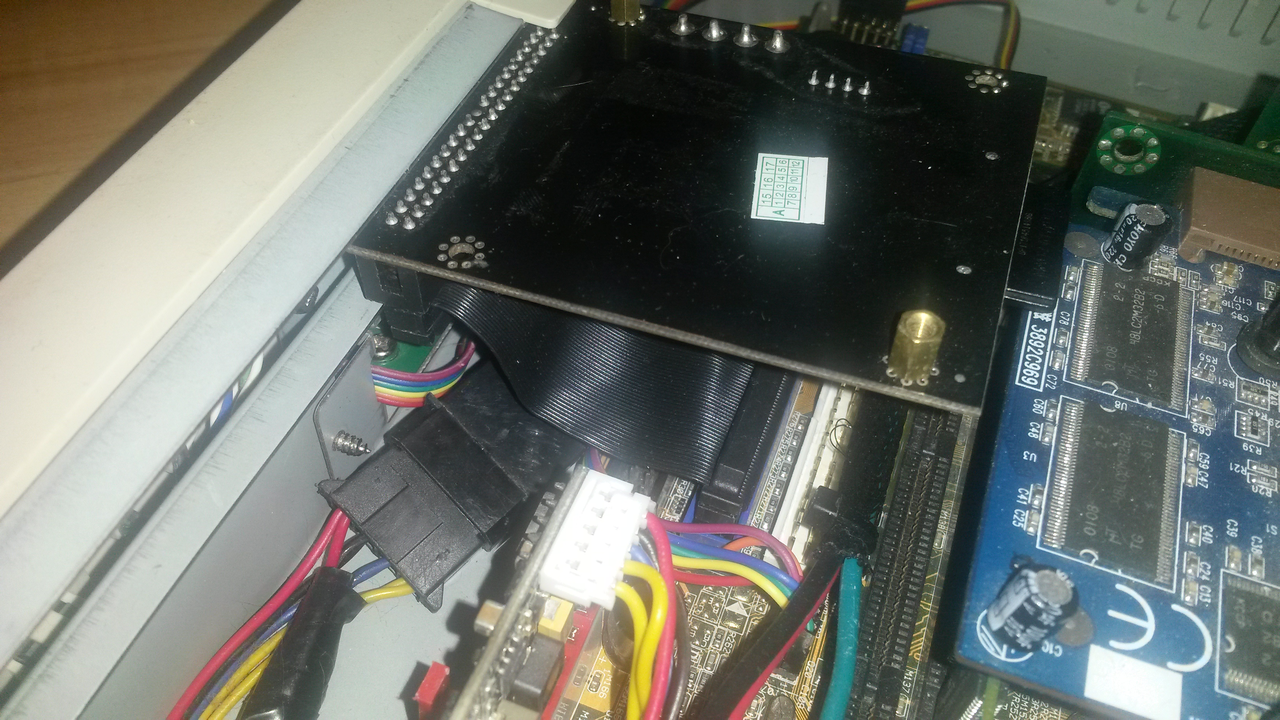

А что за плата на фото? Какой-то адаптер с IDE на флешку?



@radical1010, да, это такой адаптер, расположенный вверх ногами (чтобы можно было извлекать и вставлять SDшку без снятия крышки корпуса ПК).



Это тот самый, где есть ограничение на объем SD-карты то ли на 2 то ли на 4 Гб?



SDHC не понимает? 2Гб тогда. 4Гб карты не SDHC я не видел.



@Knd, судя по всему, они бывают разные (на Vogons'ах кто-то писал), в том числе и с ограничениями, но все три экземпляра, что у меня есть, держат как минимум 128GB.



Эта модель должна всё поддерживать: "Compatible with MMC system specification 2.0 , SD Memory Card specification 1.0, SDHC Memory Card".



Надо будет откопать свой такой же и проверить с более объемными картами.



Теоретически возможны (побайтовая адресация, 32-битный адрес), на практике - да, не попадались...

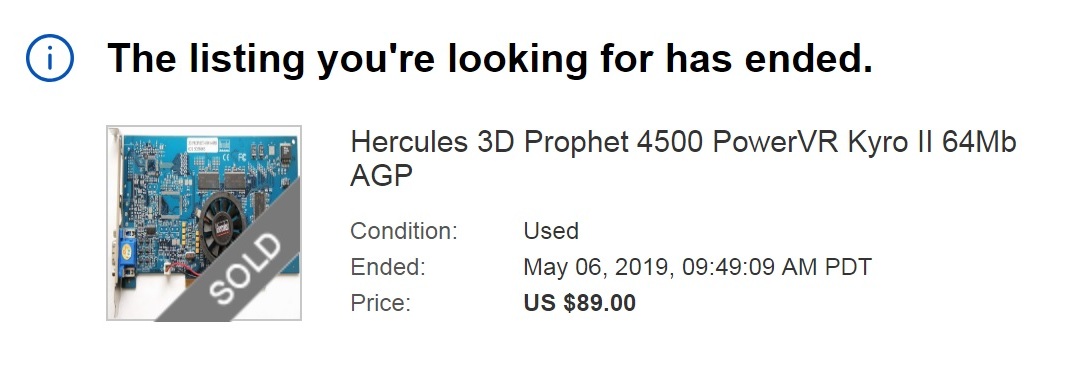

Возвращаясь к теме Kyro.. Имея в виду отравленную бумагу, из которой делают доллары и вызываемое ею сумасшествие, думал, что карта уйдет за 71$ Но, смелый прогноз был не таким уж смелым.. Голодный европейский рынок..



@Thomas Wolfe, а теперь кто то будет где то рассказывать, как купил Киру всего за 89$
