Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Это другая Шина в два раза ширше))



Если из кроваток вытянуть память, то шина такая же будет. Только частота побольше.

--- добавлено 23 май 2019, предыдущее сообщение размещено: 23 май 2019 ---

ЗЫ. У меня точно такая же Trio32 от PCPartner.



Кто ж ее вытянет, она же память!

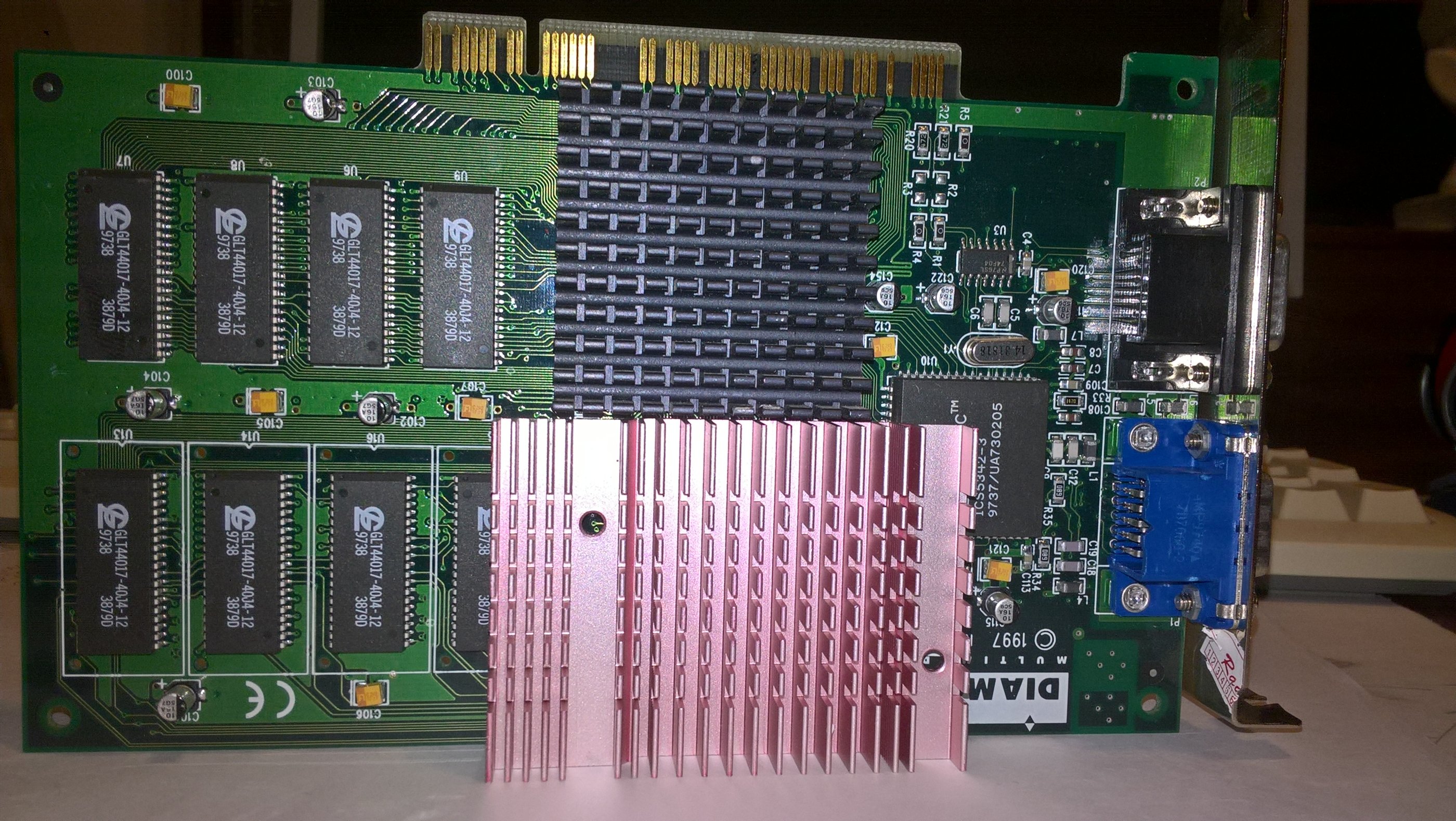

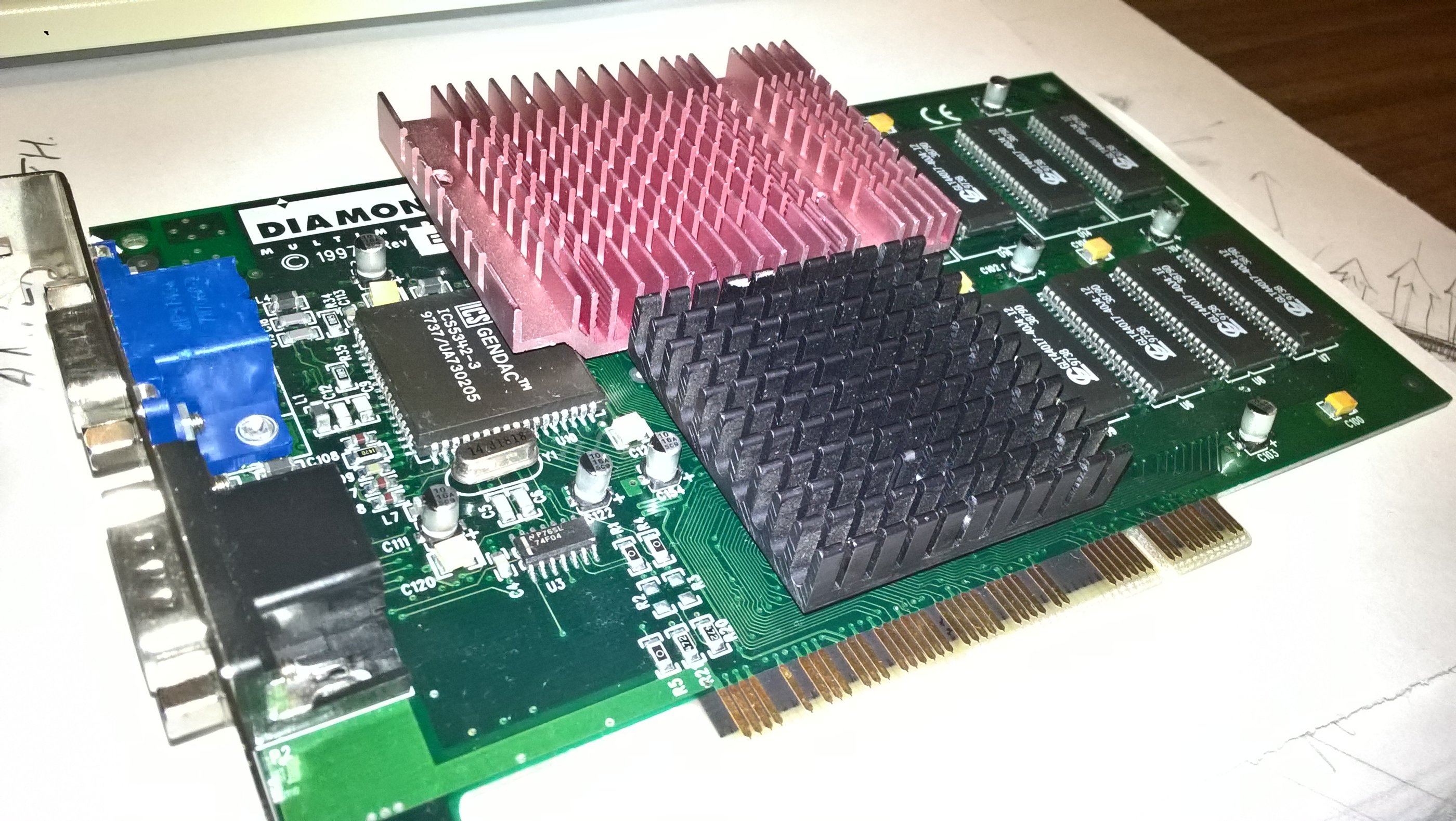

Вот хочу показать свою вуду первую, приклеил радиаторы, помоему хорошо смотрится.
Подскажите, какой чип больше греется- tmu или frame buffer ?



@Denis63, тот который сильнее потеет, разумеется. Наличие пота пальцем проверяй.



Снять радиаторы и проверить термодатчиком.



На фото одной из карт вуду2 вентилятор стоял на нижнем чипе, два других- были сверху. но маркировки я не увидел на них . скорее всего это были тму (их же два, а значит кулер был на фрэйм буфере). Вообще с радиаторами гонял- текстуры не пропадают целыми массивами, так маленький квадратик гденибудь покажется, а так все норм. Раньше через некоторое время работы- то горы потеряют текстуры, то небо.



@Denis63, ты бы вертилятор добавил. И питание проверь, похоже не хватает.



Смотрится трешевенько Но польза безусловна!



@Thomas Wolfe, как ты можешь? Розовенький радиатор - вудуПони же!



Случайно, при нагреве не происходит расхождения какой-нибудь из ножек чипа и платы?) Надо бы проверить на предмет наличия контакта всех ножек обоих чипов.

--- добавлено 27 май 2019, предыдущее сообщение размещено: 27 май 2019 ---

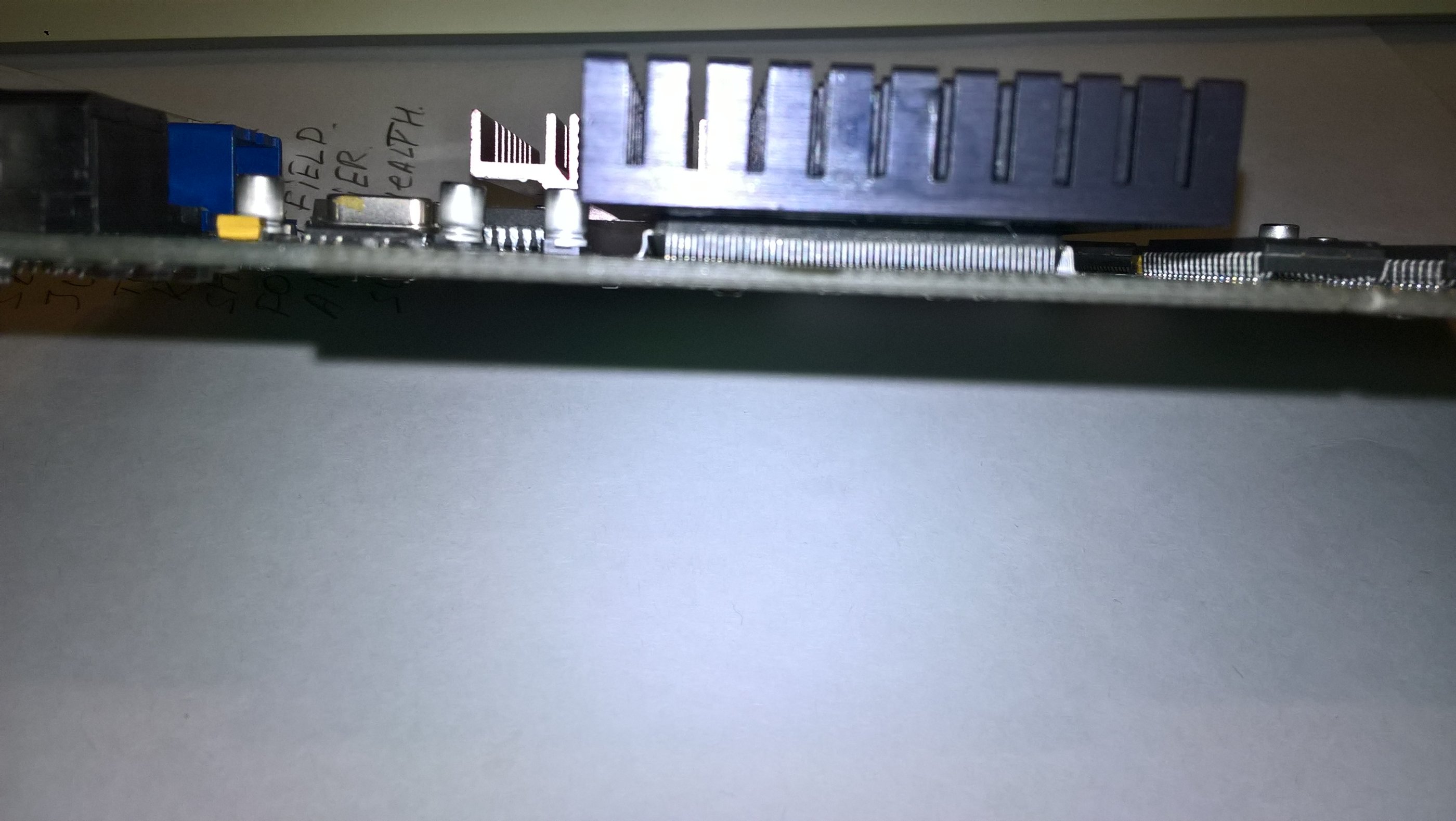

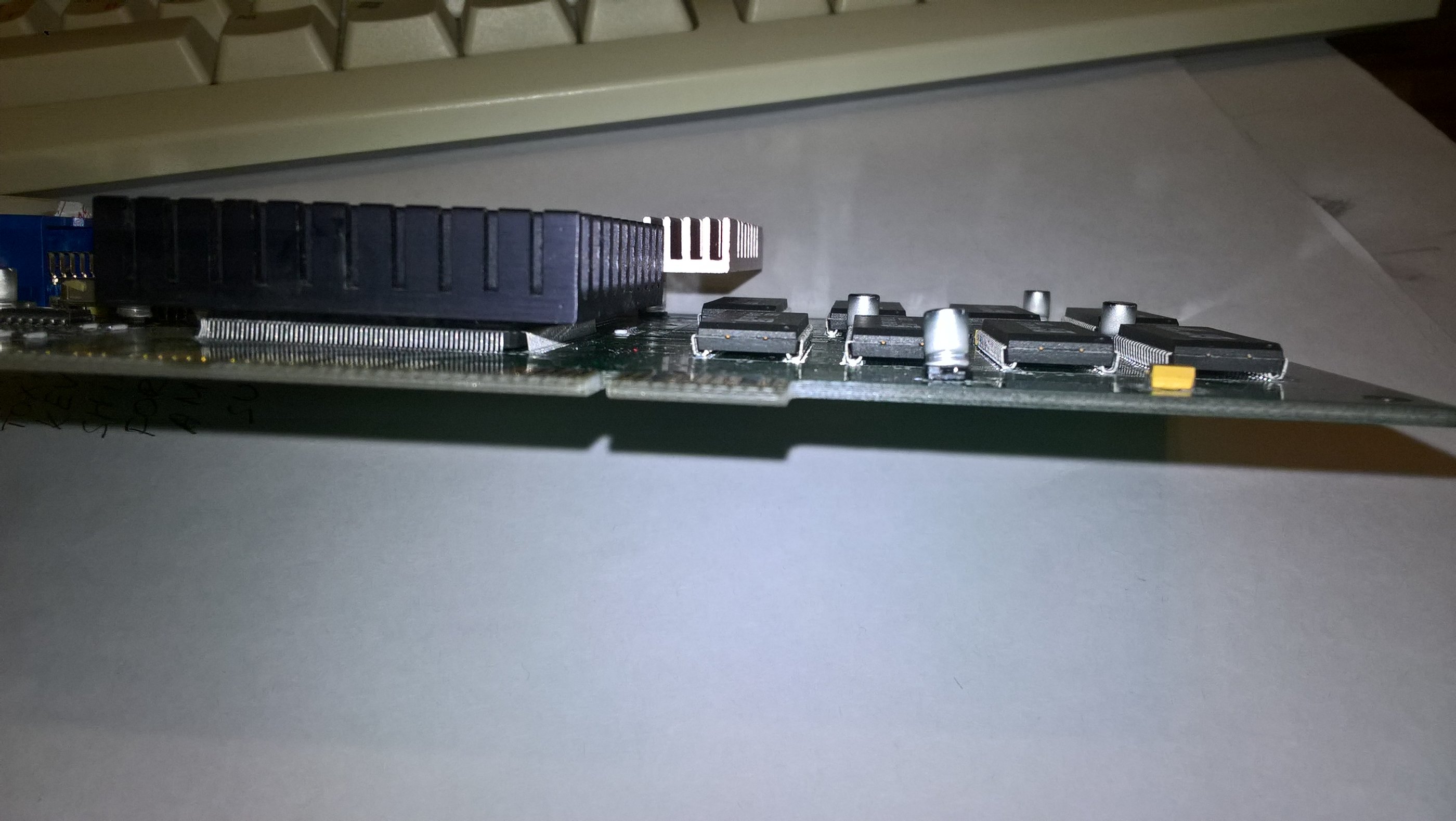

@Denis63, розовый радиатор может замкнуть соседнюю микросхему gendac. Я был бы поосторожнее.



Нет, я смотрел и примерял и учел этот момент. он касается фаски керамического корпуса, но не ножек.



Хорошо, если так, но на этих фото ничего не видно (второй радиатор).



ну если и расходятся ножки- только от нагрева, сейчас его меньше. А вообще буду на вуду3-1000 колхозить кулер. Хочу ее до 166 МГц разогнать. там кулер будет серьезный- от гефорса гтс или вообще процессорный.

--- добавлено 27 май 2019, предыдущее сообщение размещено: 27 май 2019 ---

Да, сорри, не получилось то место сфотографировать. да и пожадничал- надо было вместо розового приклеить меньшего размера , но решил так как это ТМУ ,то пусть радиатор будет больше.



Вот честно - не понимаю я таких "советов"! Есть у человека доступ к термодатчику - он и сам догадается им воспользоваться, очевидно же. Также очевидно и то, что он спрашивал в ожидании готового ответа от человека, который знает этот ответ.

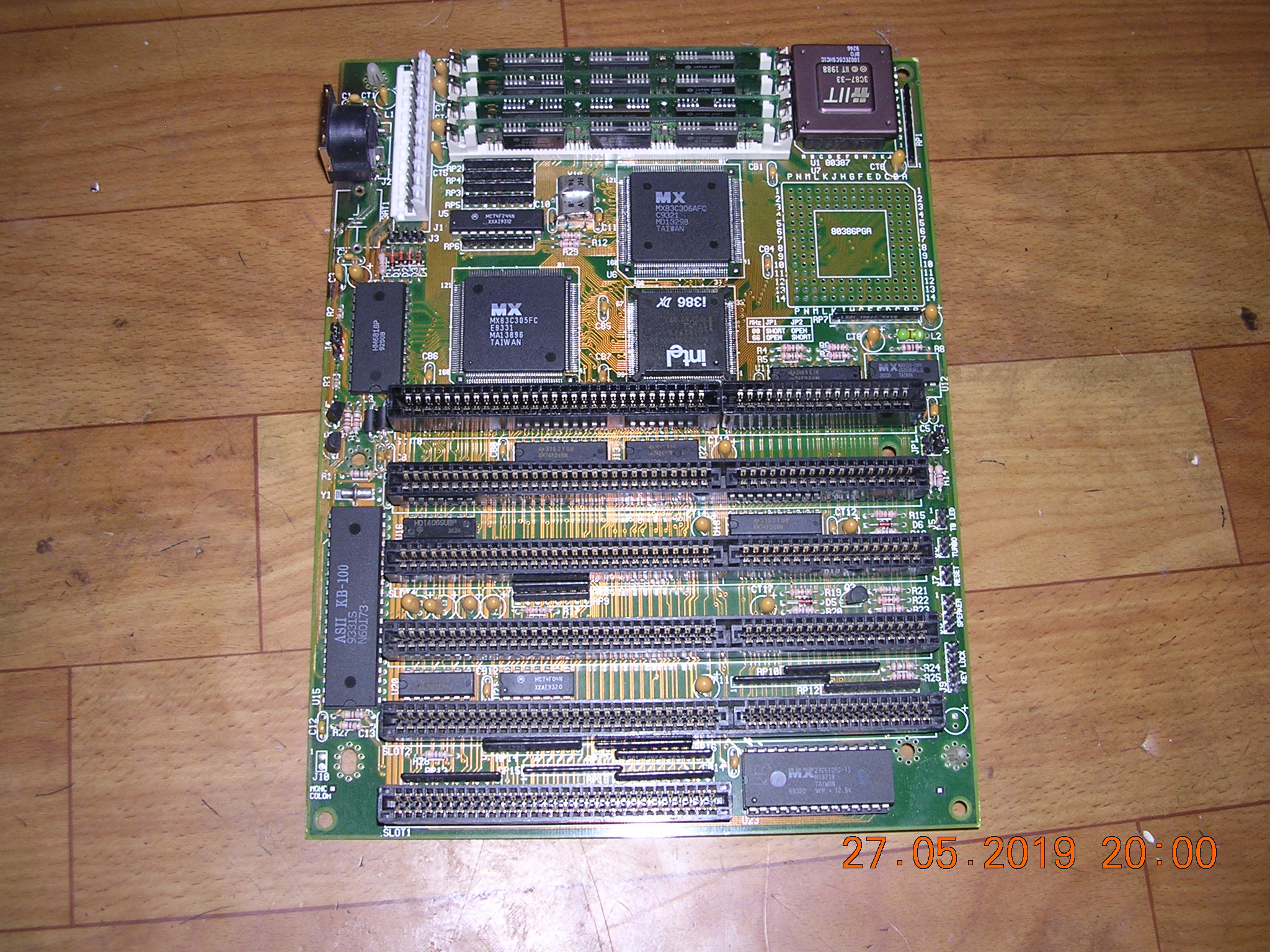

Реанимировал пайкой одну вроде как ширпотребную 386 мать на чипсете MX (Macronix вроде полное название. У меня видеокарта есть MX86000, поскольку не нахожу драйвера, просто как тестовая). i386DX/33, Award BIOS.

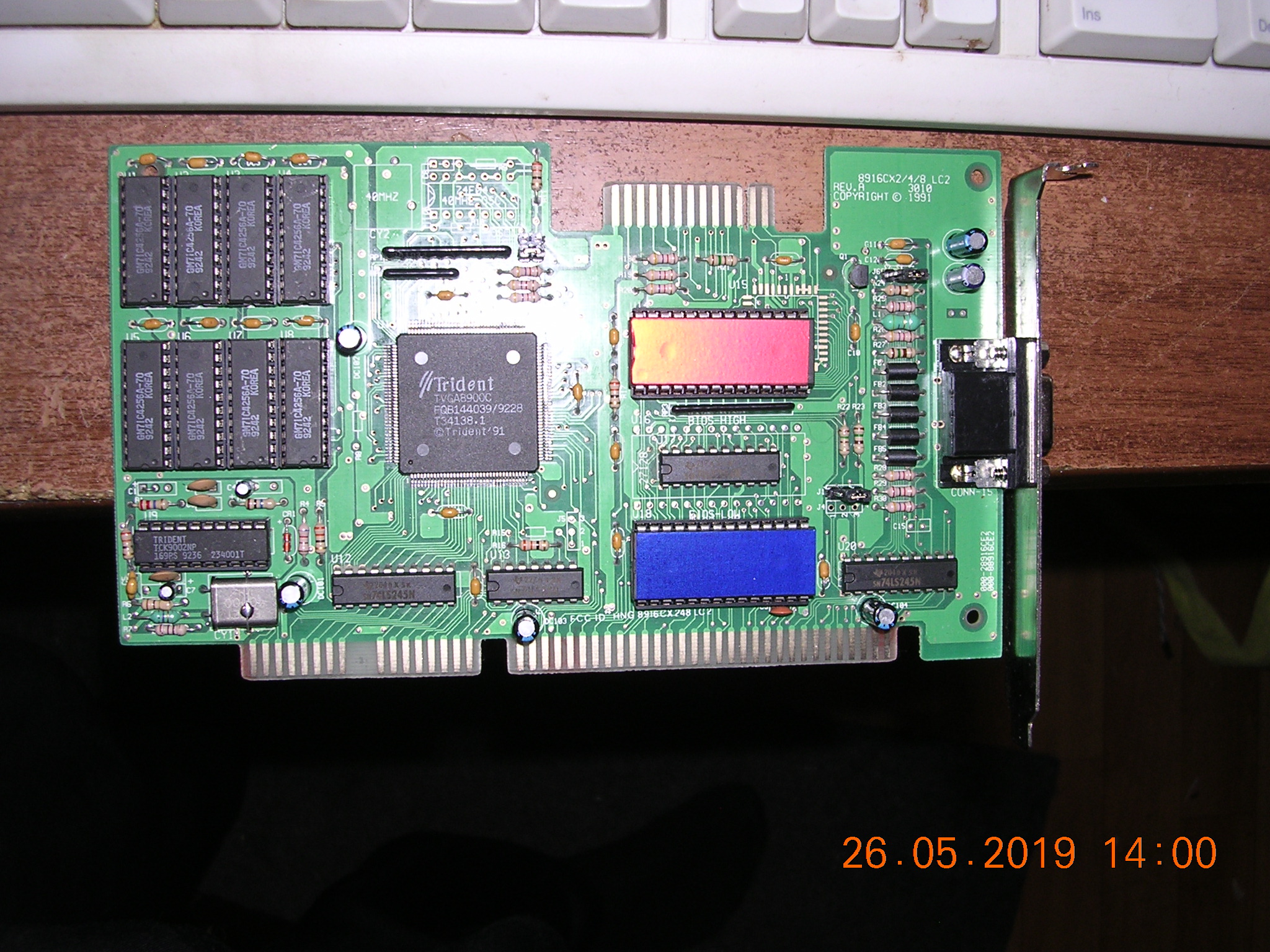

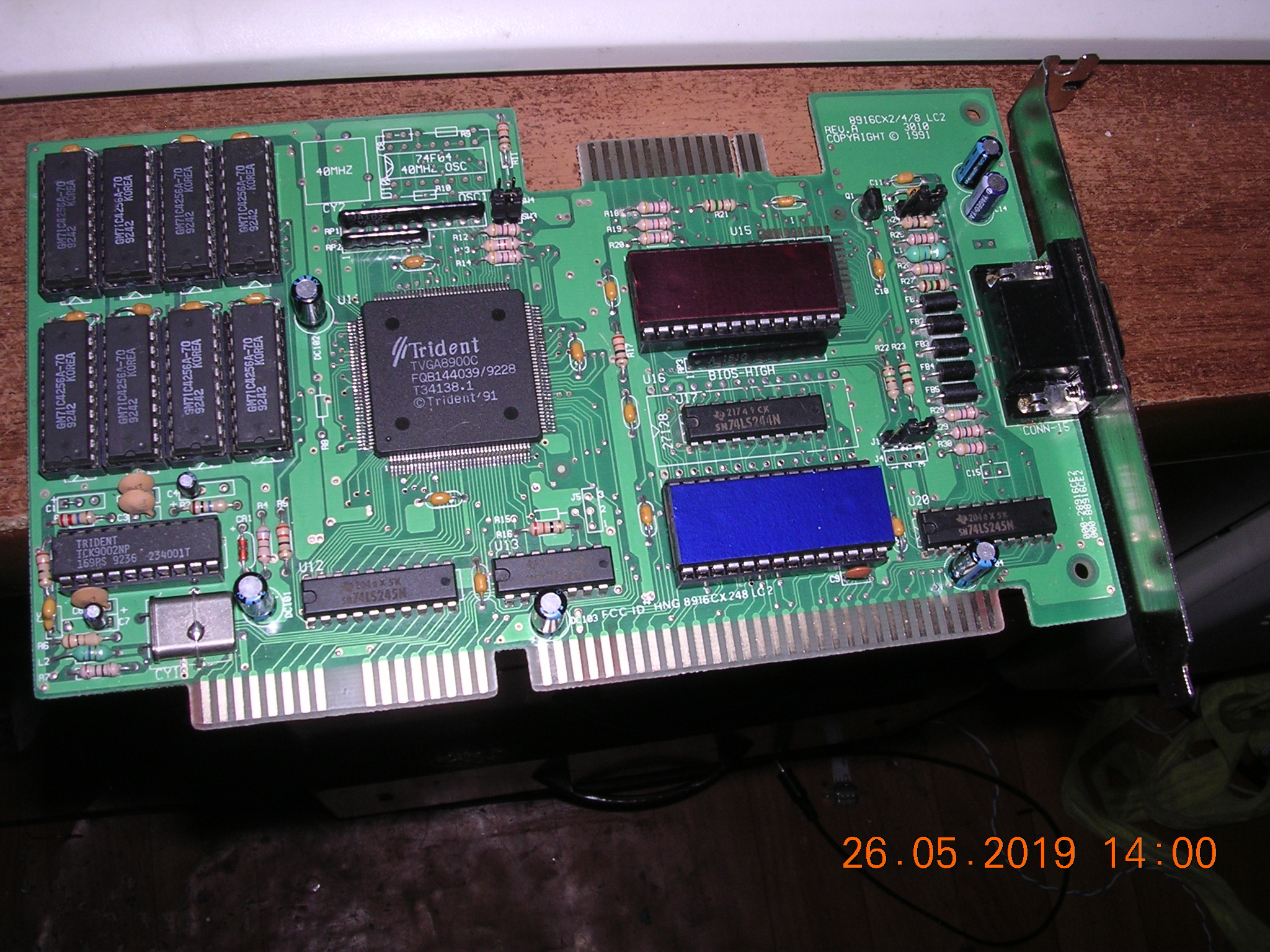

Как всегда потёкшая батарейка съела часть дорожек, пришлось извратиться с пайкой, зато 100% работоспособность и контакт. Заодно из "гнилья" поднял перепайкой всего и вся (удаление окислов, замена разъёма и "кроваток" на заведомо-новые) видяху Trident TVGA-8900B на 1МБ. RAMDAC и БИОС заклеил самоклеющейся цветной бумагой "для аппликаций", т.к. микросхемы были сильно поцарапаны. По-моему, неплохо смотрится! Немного обидно было, когда оказалось, что несмотря на целый мегабайт памяти в 3.11 винде нельзя выставить более 256 цветов из-за старых стандартов VGA...
На очереди на аналогичную "реставрацию" VLB-мультикарта на чипах Winbond, UMC и две видеокарты, Cirrus Logic CL-GD5420 и небезызвестная Trident TVGA-9000B.

Кстати, держит теперь настройки БИОСа блочок из трёх ААА-батареек, подключенный к разъёму "EXT_BAT", слава создателям за его наличие!



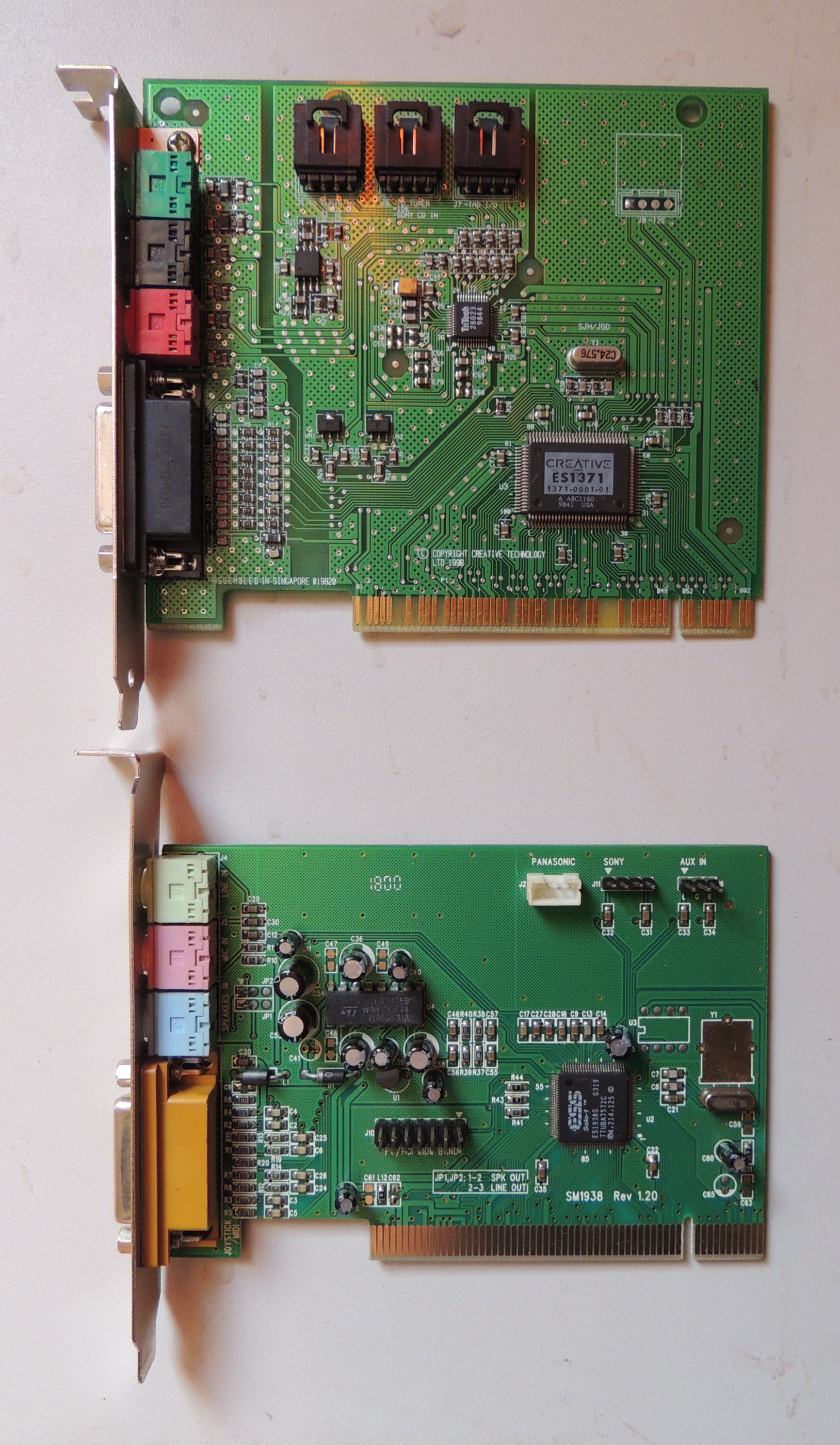

Поменял сегодня SB PCI128 на



@R4kk00n, так вышло.

--- добавлено 3 июн 2019, предыдущее сообщение размещено: 3 июн 2019 ---

P.S.: не факт, что хоть одна из них рабочая)



Шило - на шило+мыло)
P.S. "Паниковский вас продаст, купит и снова продаст, но уже дороже!"
