Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

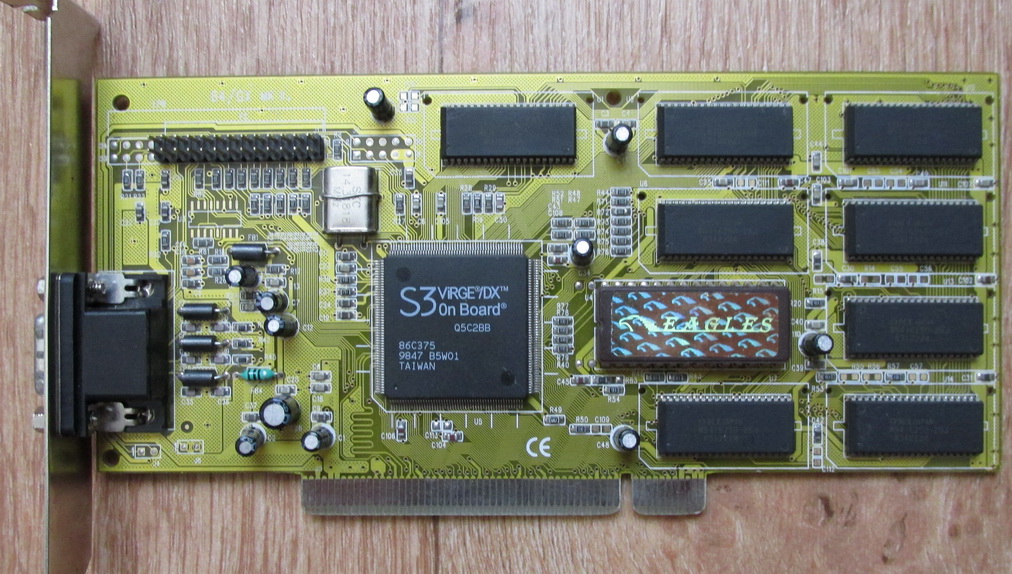

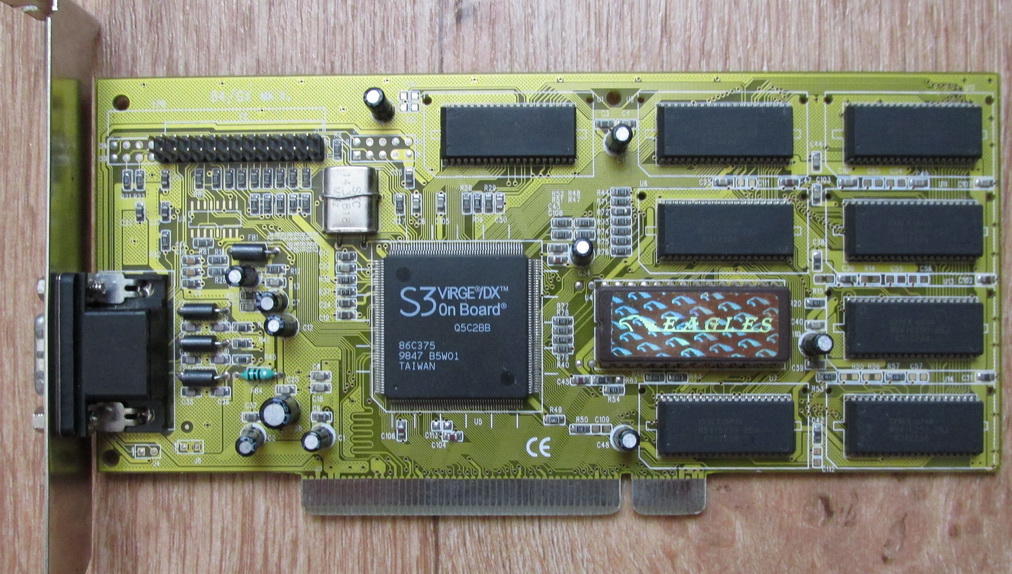

Ну, мне за неё ещё и денег вернут, если не. Просто в теме про звук очень уж заинтересовало, что за волшебная Solo-1 такая.



Симпатичная карточка, аккуратная пайка, приятный дизайн, вроде не совсем и нонейм. Даже текстолит обработан очень аккуратно.
И при запуске в 1024х768х80Гц весьма чистая картинка. Не идеальная, но на хорошем уровне.
Вот только мелкий моментик... Чип и память работают на 45МГц. Медленнее виржей у меня ещё не было... Причём, судя по маркировке памяти, это ещё и разгон, так как она должна работать на 40МГц.



Ну если края текстолита обработаны аккуратно, то и картинка должна быть на уровне!



Ну, с учётом того, что у меня есть карточки, которые реально приходилось обрабатывать напильником, чтобы они в слот нормально влазили, не говоря о технологических следах по всему периметру... То да, это одна из характеристик для нонеймов и полуподвальных брендов, которая часто коррелирует с качеством картинки.



Немножко разгона. Вернее, как немножко, до 60МГц, больше не дал PowerStrip.
Результат в Incoming, первая демка.
640х480х16.
45МГц - 6.67fps, 60МГц - 8.74fps.

320х200х16.
45МГц - 17.27fps, 60МГц - 24.41fps.

Итого, в своё время разгонять виржи явно стоило. Тот же Incoming на максимальном качестве в 320х200 выходит на предел играбельности. Если поподрезать настройки, то можно выйти на 30 кадров и, вероятно, с большими разрешениями.

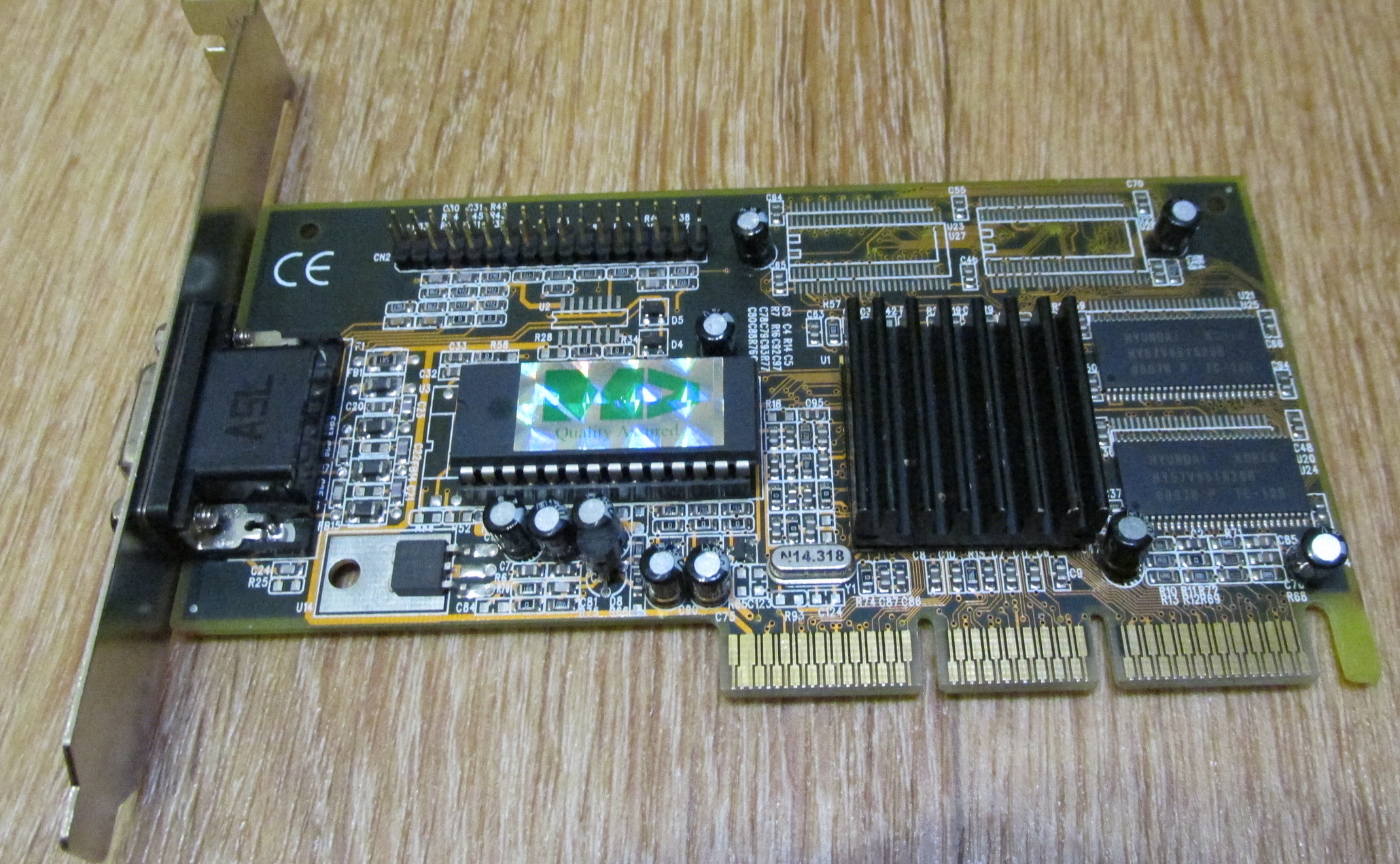

Снова "раритет".

Собственно, Savage 4 как Savage 4. Нонейм с разводкой под чипы памяти разной организации. Частота чипа в норме, 110МГц, память 100МГц, что мало, но обычно для нонеймов. По докладу аиды шина 64 бит, что обычно, памяти 32Мб...
2-мя такими чипами 32Мб????
Даташиты подтвердили подозрение. Чипы 4х1Мх16, т.е. по 8Мб и всего памяти 16Мб. Но что действительно страшно - суммарная шина памяти с парой чипов - 32 бита.

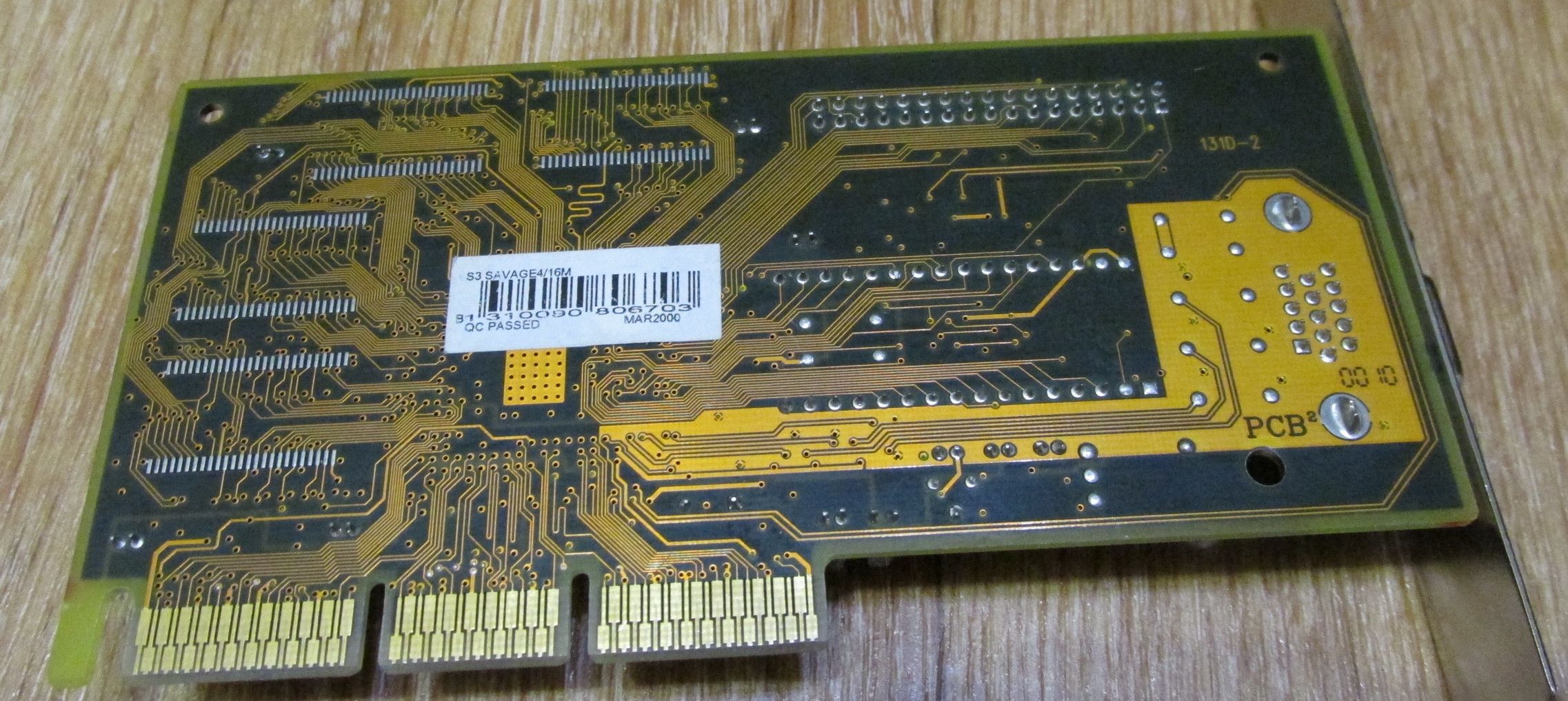

Причём на наклейке явный намёк на 16Мб. Биос явно не родной... Под наклейкой прощупывается окошко. УФ стиралку я пока ещё не взял себе. Да и откуда вменяемый биос выковыривать то?..

--- добавлено 5 июн 2019, предыдущее сообщение размещено: 5 июн 2019 ---

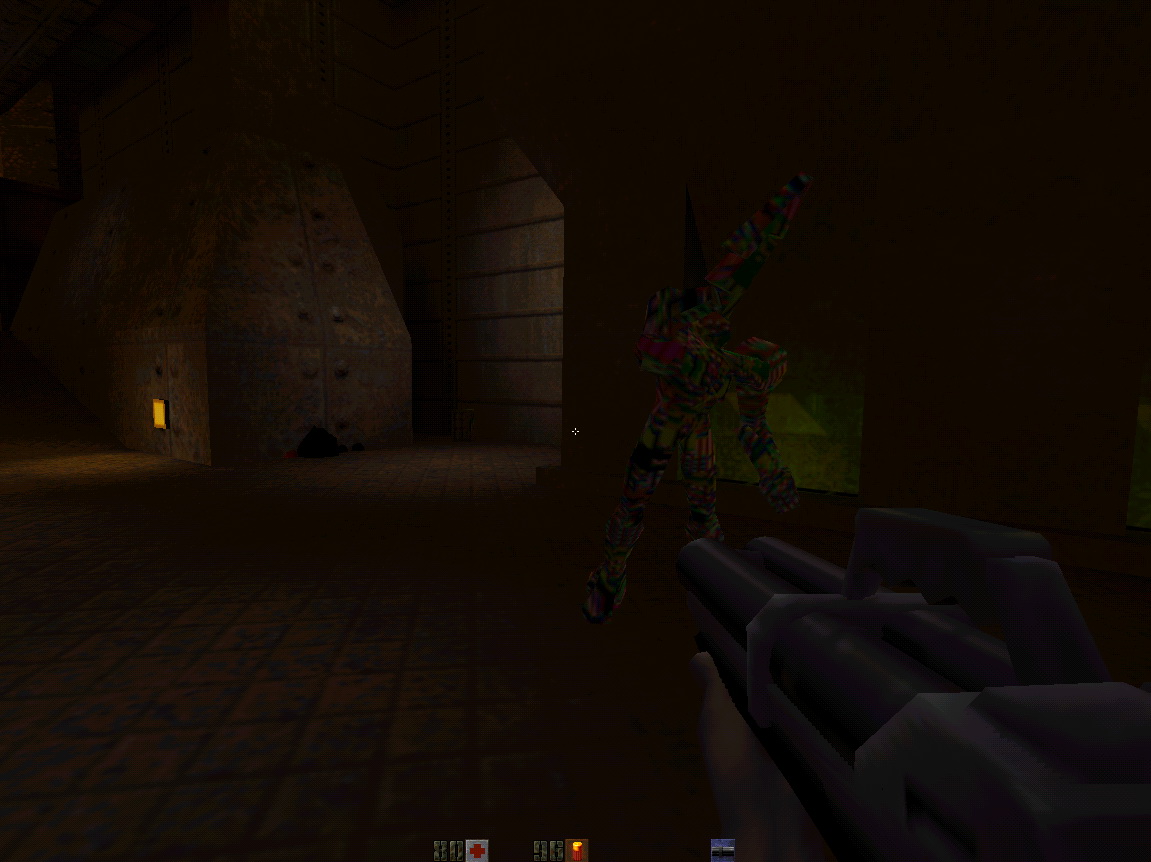

Начиная с 1024х768х16 в Q2 появляются проблемы с текстурами. Если игра не вылазит за 16Мб - то никаких проблем. Кроме тормознутости...



Новая игрушка на AMD K6-2 500



@HWMasters, amd k6-2-500 сопоставим с P3 600-700..?



"Так называемый 3Д процессор", ЕМНИП, процессоры с 3DNow! короткий момент времени шли как K6-3D, но затем, осознав, насколько разрекламлен Pentium II, AMD сменила им название на K6-2. Так что все K6-2 являются по сути "K6-3D".

--- добавлено 6 июн 2019, предыдущее сообщение размещено: 6 июн 2019 ---

Про производительность...
У того же Фила есть тестирование K6-2-500. Конкретно в Q3, ЕМНИП, у него вышло между P-II-266 и P-II-300. Я поверю ещё, что на других настройках он приблизится к P-II-333. Но к третьепням на 500-600МГц? Да там разница более чем вдвое будет.

--- добавлено 6 июн 2019 ---

"Инструкций за такт было больше"... Третьепень - это Pentium II + SSE. Проблема K-6 не в каких-то инструкциях за такт, а в примитивном в сравнении с архитектурой P6 (т.е. начиная с Pentium Pro) FPU. Из-за этого во всяком офисном софте К6 был весьма хорошо. Но в играх это был просто швах. Даже неразогнанные Celeron на ядре Mendocino и шине 66МГц с лёгкостью обходили равночастотные K6-2 с шиной 100МГц.



Да, на K6-3. А потом уже появляются K6-2+, которые, если ничего не путаю, те же K6-3, только кэша L2 вдвое меньше.

--- добавлено 6 июн 2019, предыдущее сообщение размещено: 6 июн 2019 ---

ЗЫ. Фил K6-III тоже тестировал. ЕМНИП, кэш там помогает, но на уровень равночастотных P-II/III всё равно не выводит.



серьезно??



Что скрывается за



@Колючий, спасибо! Век живи - век учись.

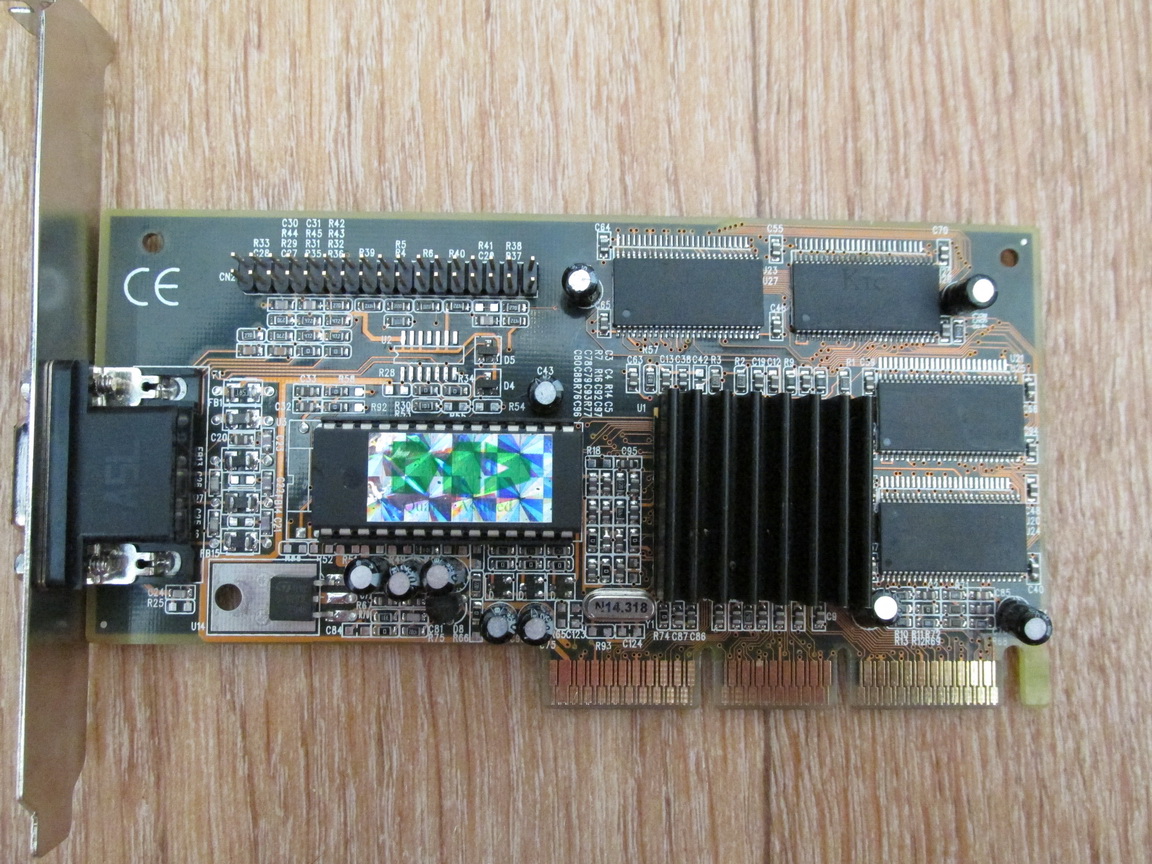

Продолжение по Savage 4.
Подумал, зачем искать биос, который определит правильно объём памяти? На карте распаяна вся нужная обвязка, не хватает только чипов памяти... Порылся в распае, который внутренний хомяк не позволяет пока отнести на мусорку - таки нашёл парочку чипов нужной организации! Чипы другого производителя, более быстрые, но на 100МГц работать обязаны.
Результат:

Да, я в курсе, что запаял кривовато. Ну, я радиогубитель с пояльнегом, а не профессиональный ремонтник. Чувство прекрасного немного сопротивлялось, конечно... Но как прикинул: выпайка чипов с розой, чистка от розы, выравнивание ножек, опять пайка... Вобщем, внутренний перфекционист заткнулся.

Карта работает нормально, в Q2 никаких проблем и на 1600х1200. Не подумал снять результат с 2-мя чипами в небольшом разрешении. Так что пока только стойкое ощущение, что во всех разрешениях в Q2 карта стала сильно быстрее, что вроде бы логично после удвоения шины памяти, но подтвердить это цифрами не могу, назад выпаивать ради этого точно ничего не буду...



@Колючий, .. осталось только развести 128-битную шину.. а там, кто знает..??



К слову, влияние удвоенного кэша в AMD K6-III/III+ минимально.

На Savage 4 не будет 128-bit шины, там 64-bit контроллер.



это же была шутка.. эх, все напрасно..

--- добавлено 7 июн 2019, предыдущее сообщение размещено: 7 июн 2019 ---

Может быть, оно имело бы чуть большее значение, если бы не проблемы с разгоном III-ки



Разгон Savage 4 GT сильно удивил.
Чип со 110МГц пошёл до 129МГц, память со 100МГц до 133МГц(дальше не дал PowerStrip).
Удивил не прирост частоты, а изменение производительности.
3DMark 2001SE.
110/100: 473.
129/100: 470.
110/133: 630.
129/133: 633.

Т.е. чип явно сильно упирается в память и его даже гнать нет смысла.
Даже подумал, что возможно шина осталась 32-х битной и я просто распаял ещё один 32-х битный банк паралельно первому. Но вроде нет. Прозвонка не показывает, что чипы двух банков сидят паралельно на одной шине.
Это ж какой потенциал у Savage4 оказался похерен просто медленной памятью и малой шиной...



Потенциал Savage 4 был похерен в первую очередь его драйверами.
