Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

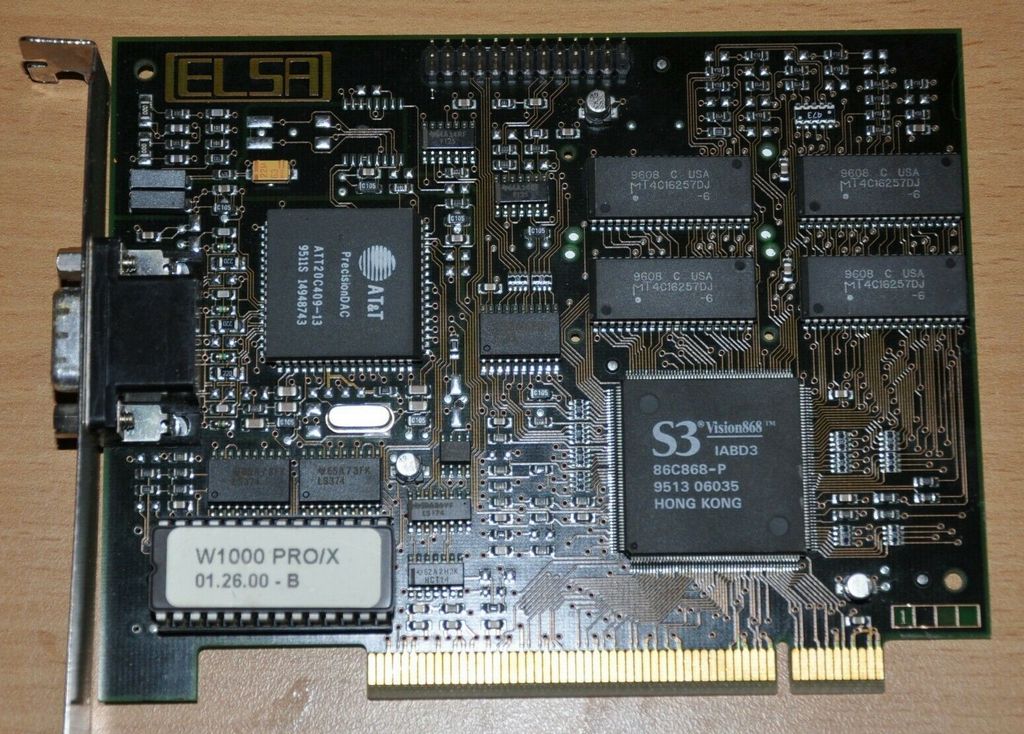

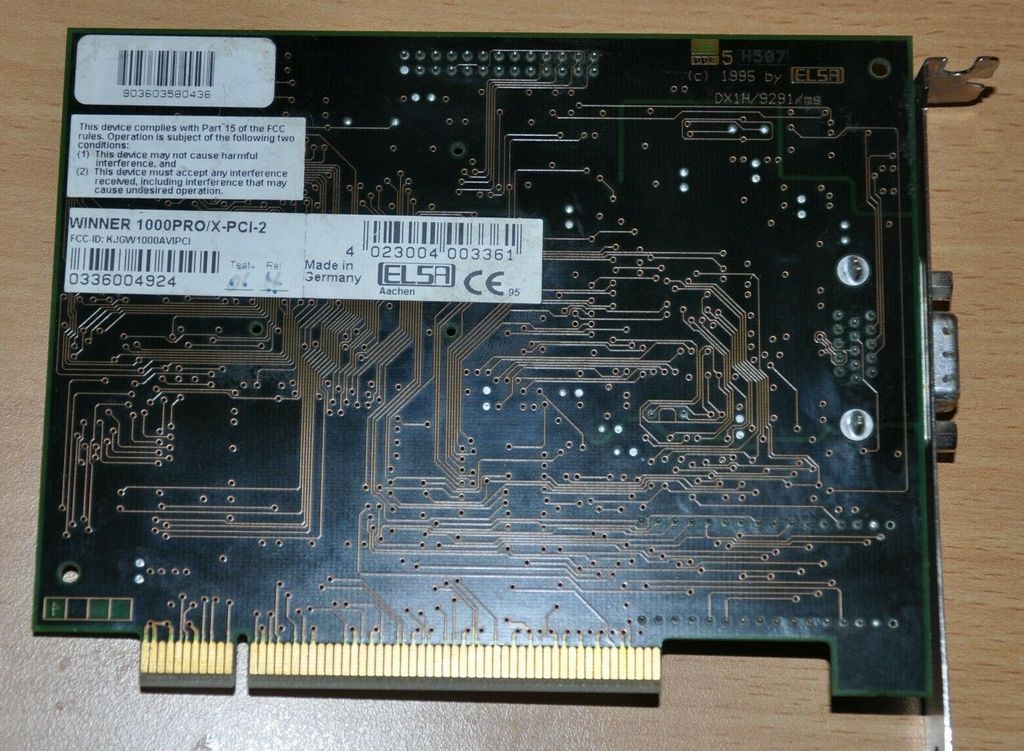

Еще одна карта S3, в этот раз из разряда любимых брендов, ELSA, hergestellt пока еще in Deutschland Темно-зеленая маска, золотые дорожки, пронумерованные слои pcb, что может быть лучше?))



Жила была приставка 3DO M2. Та самая наследница первой успешной 32-х битной консоли на дисках - 3DO.
Вернее, не жила, и даже почти не была - только в виде чего-то инженерного.
Видео для неё разрабатывала Cirrus Logic. Это было второй попыткой CL в 3D графику. И так как 3DO M2 умерла, не родившись, то попытка оказалась опять неудачной. Чтобы не пропадать добру в очередной раз, было решено доработать имеющийся чип под DirectX и выпустить его на ПК.

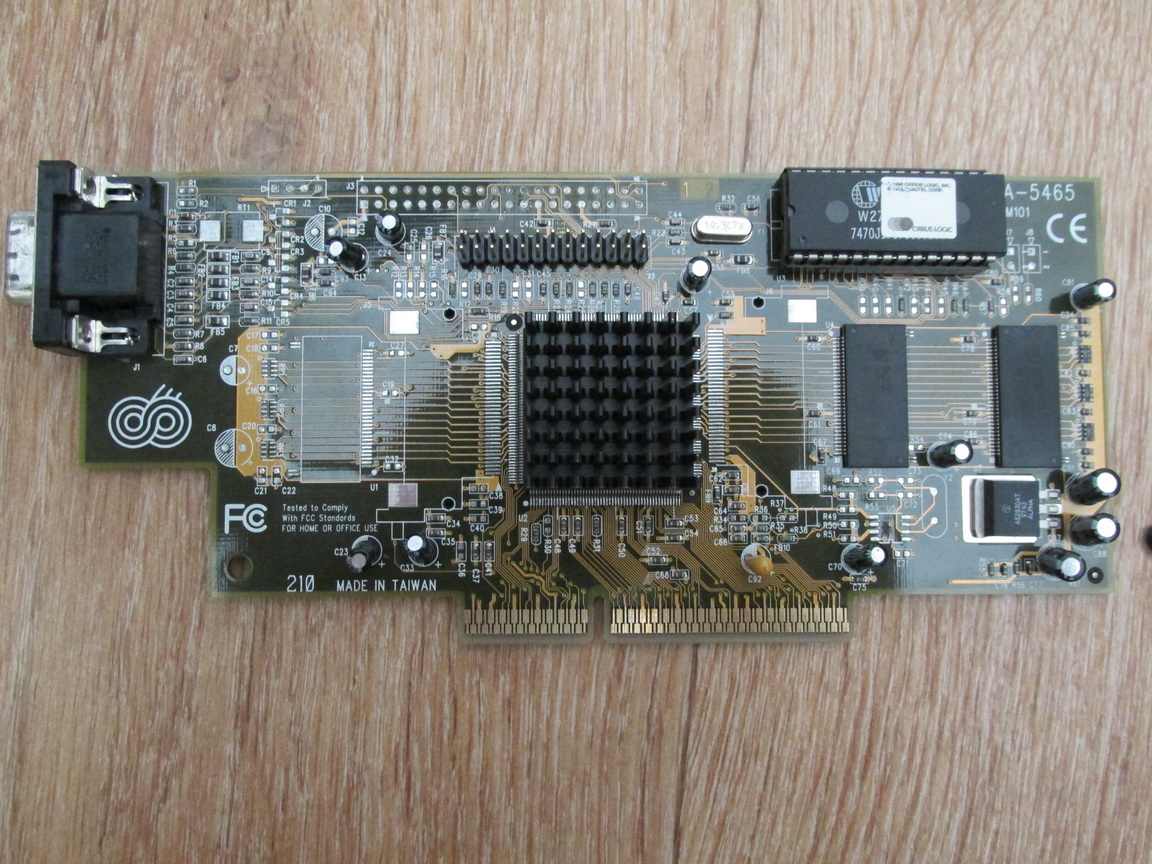

Собственно так получился CL GD5464/5465 Laguna 3D (5464 - PCI вариант, 5465 - AGP).
(планка пока откисает в цинкаре, есть несколько точек ржавчины)
Из необычного - RDRAM память. На попавшемся мне Chaintech GA-5465 4Мб. Шина памяти заявлена 64 бит, но я не могу пока понять, как это так можно её организовать имея 2 чипа, у каждого из которых по 36 ног всего... Явно у RDRAM есть какие-то очень странные особенности.
3D. Ну, некоторое 3D она умеет, и даже местами довольно безглючно, в отличии от того же ATI Rage IIc. Но производительность ужасная. Вот тот же Trident 3DImage 9750 имел относительно неплохую производительность, но ужасное качество картинки. Тут наоборот (хотя качество и безглючность далеко не идеальны).

--- добавлено 10 июн 2019, предыдущее сообщение размещено: 10 июн 2019 ---

Cirrus Logic Laguna3D review
Хороший обзор и отдельная галерея скриншотов (на флеше, правда...).
ЗЫ. Вижу там почти такую же карту от MSI. PCB очень похожи, но всё же имеют мелкие различия. Осталось понять только, кто у кого передрал.



Чего это? В Unreal 640x480 целых пять(!) fps. Норм!



32 ноги с одной стороны и 4 ноги (по 2 по краям) с другой. Сам такое впервые вижу.

--- добавлено 10 июн 2019, предыдущее сообщение размещено: 10 июн 2019 ---

Чипы памяти греются сильнее, чем основной видеочип.
Прям понимаешь всю силу, мощь и ужас RDRAM.
Даже не знаю, стоит ли пробовать её гнать...

--- добавлено 10 июн 2019 ---

Power Strip намерял 257МГц/257МГц...
Очень похоже, что чип и память работают синхронно, а программа уцепилась в результирующую частоту RDRAM. Чип и память по идее работают тогда на 64.25МГц.
Блин, нету и 66МГц, а на RDRAM чипах палец нельзя удержать!



@Колючий, а ты думал что желтые значки для шутки там ставят? =)

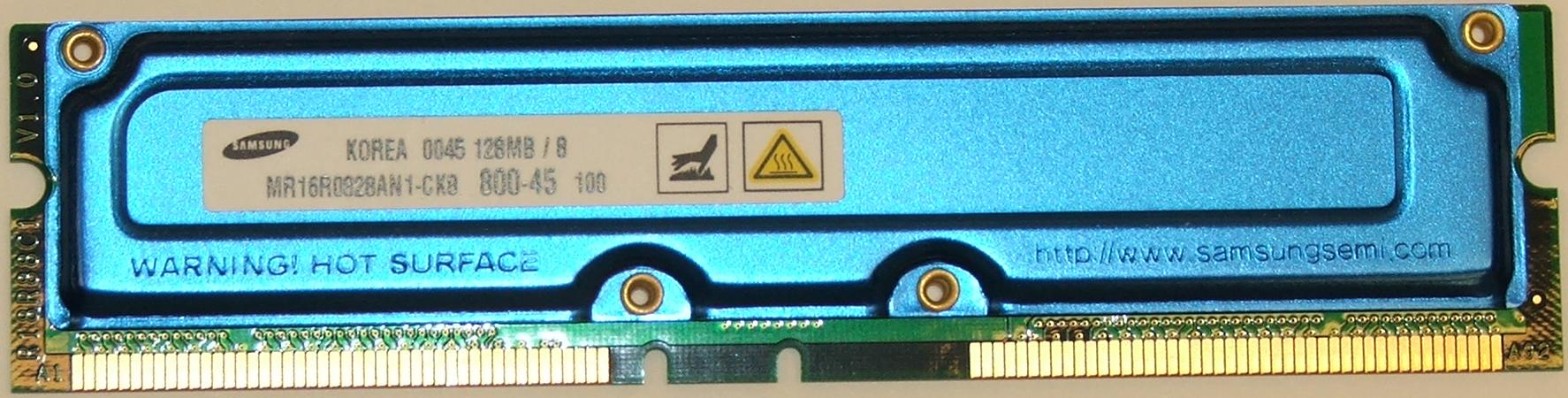

Блин, или это не результирующая, и память действительно шпарит на 257МГц?.. В 1999-м эти модули PC800 реально работали на 400МГц, а тут 1996-1997 вроде.

--- добавлено 10 июн 2019, предыдущее сообщение размещено: 10 июн 2019 ---

Учитывая, что самая базовая BRDRAM имеет диапазон 250-300МГц с результирующими 500-600МГц, очень похоже, что чипы памяти действительно шпарят на 257МГц.

--- добавлено 10 июн 2019 ---

При этом шина данных 8 бит. Предположим 2 чипа - 16 бит. Откуда взята шина данных чипа 64 бит - ХЗ.
Или там используется какой-то буффер, в котором за 2 такта (в 4 пересылки, как DDR) собирается кусок данных в 64 бита, который уже скармливается чипу? Подобного деталья не видно. Вот и думай, или там внутри какие-то особенности контроллера памяти, или 64бит сначала где-то в одном месте проставили спотолочно, а потом на других сайтах эту "информацию" покопипастили...
При этом у BRDRAM явно указано, 32 вывода для каждого канала. Как раз соответствует 36 пинам на каждый чип. Явно имеем 2 8-битных чипа. А учитывая, что есть 2Мб вариант с 1-м чипом памяти, то я уверен, что на моей карте чипы сидят параллельно и шина даже не 16 битная, а 8 битная!

--- добавлено 10 июн 2019 ---

Да. Прозвонка показала, что они сидят на одной и той же шине! Итого, от чипов памяти к графическому чипу идёт всего 8 битная шина. 8 бит передаётся 2 раза за 1 такт, 257млн раз в секунду. Т.е. 514Мб/с пропускной способности. Что соответствует 128МГц SDR памяти с 64 битной шиной. Для 96-го года это всё же круто...



два чипа - четыре потока



Кстати, ещё один очень интересный момент. Пустое место со стороны VGA. Прозвонил эти площадки - они не паралельны площадкам с другой стороны чипа! И идут на другие пины чипа. Что это? Неужели возможность реализации 2-го 8-битного канала? Почему тогда в топовом 4Мб варианте чипы сидят на одном канале, а это место пустует? Неужели производитель зажал 6 блокировочных конденсаторов и 3 резисторные сборки терминатора?
Но при это терминатор не распаян, а на работающем RDR канале он вроде обязателен. Т.е. канал в чипе выключен в принципе? Неужели планировалось использовать двухканальную RDRAM, но из-за каких-то косяков пришлось отключить уже реализованную возможность? Скандалы, интриги, расследования.



@Колючий, при такой скорости памяти разрядность в то время едва ли имела значение. Покуда и эту скорость некуда было применить (в этом решении)

p.s. напоминаю, что, кроме CL есть еще и такое изделие на подобной архитектуре

--- добавлено 10 июн 2019, предыдущее сообщение размещено: 10 июн 2019 ---

В 1996 году Cirrus Logic представила свой новый 3D ускоритель с поддержкой DirectX 5 — Laguna 3D, модели GD5464 и GD5465 для PCI и AGP шин соответственно. Обе версии содержали по 2 Мбайт быстрой памяти Rambus, а AGP вариант даже имел разводку под второй канал и дополнительные 2 Мбайт памяти.

Ретроклокинг: разгоняем память Rambus на платформе Socket 478 - PCNEWS.RU



Код:

RMC осуществляет основные функции мультиплексирования/ демультиплексирования для преобразования 16bit последовательной шины с частотой следования импульсов 800 MГц в 128bit шину с частотой 100MHz, штатно работает на частоте 1/8 от результирующей (600-800 MГц), принимает транзакции чтения/записи от блока приложений, и оптимальным способом осуществляет управление операциями между RAC и микросхемами RDRAM, включая минимальные задержки в цикле чтения данных.

Контроллер собирает за 4 такта 8 8-и битных пакетов в 1 64-х битный и скармливает его чипу. Так что физически у нас 8-и битная шина, хотя чип получает данные по 64 бит раз в 4 такта. Т.е. это эквивалент 64-х битной SDR на частоте 64.25МГц... Уже для 96-го года обычный средний уровень. При этом упрощается PCB, так как меньше линий физически тянуть. Но в нагрузку огребаем горячие и дорогие чипы памяти с большой латентностью. Блин, ну просто логично было бы получить от этого хоть какое-то преимущество и сделать 2 8-битных канала, благо, для этого не нужно много линий тянуть.
И ведь именно это уже сделано! PCB уже разведена на 2 канала! И уже распаяно 2 чипа! Только не в той конфигурации...

--- добавлено 10 июн 2019, предыдущее сообщение размещено: 10 июн 2019 ---

По статье полное ощущение, что писали не вникая. PCI вариант имеет 4Мб памяти. На фото видны те же чипы, в том же количестве, что и у AGP варианта. В провале обвинили слабые центральные процессоры... То, что RDRAM в применённом варианте имеет пропускную способность как у SDRAM с частотой 75МГц при просто конских у RDRAM задержках и цене - не упомянули. Она тут явно не помогала чипу. Хотя сам чип "хорош", посмотри на Vintage3D скрины игр. Это не Trident 3DImage9750, но до нормального DirextX 5 3D ускорителя ему далеко.
А то видите ли вуды процессор успевал кормить треугольниками, а лагуны были такие быстрые - что не успевал, потому игры на них и тормозили.



их было меньше и они были крупнее



Организацию RDRAM в Cirrus Logic думаю можно подсмотреть из Nintendo64, судя по фоткам такая же организация и характеристики.



Одна 8 битная шина, на которой висят 2 8 битных банка по 2Мб. Чего там подсматривать то уже... Шина последовательно-паралельная. Т.е. Блок данных 64 бита. Он передаётся за 4 такта последовательными кусками по 8 бит 2 раза за такт. Сборкой блока и общением с чипами занимается контроллер памяти.



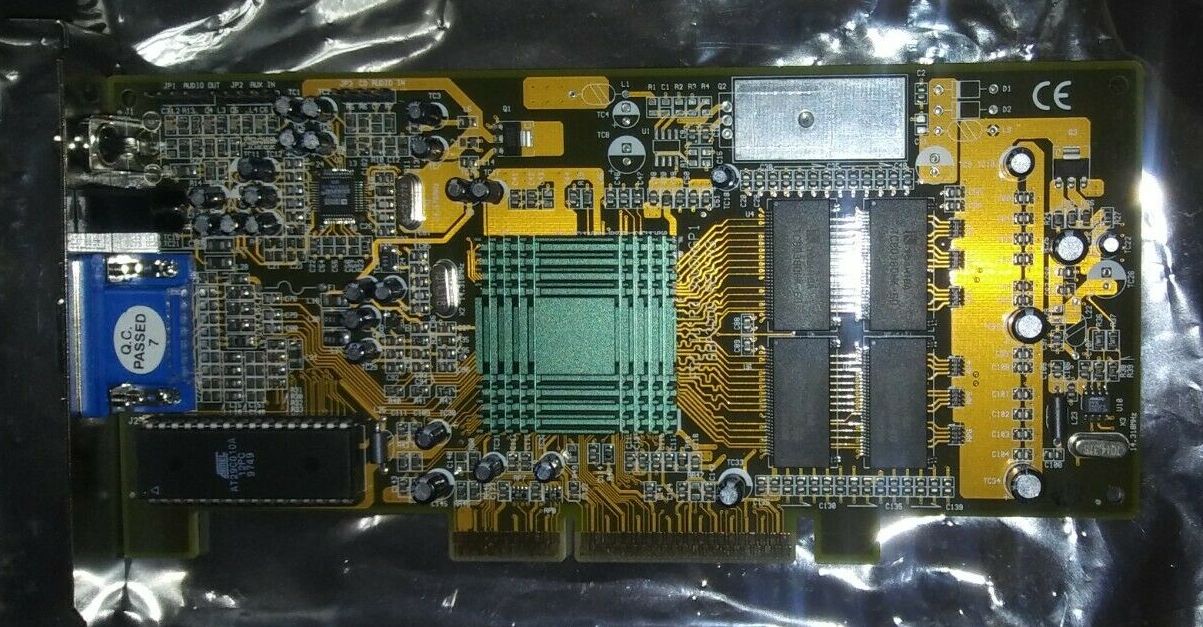

Вот такой красавец остался с прежних времен.
Работал с м/платой Epox, но ей повезло меньше.

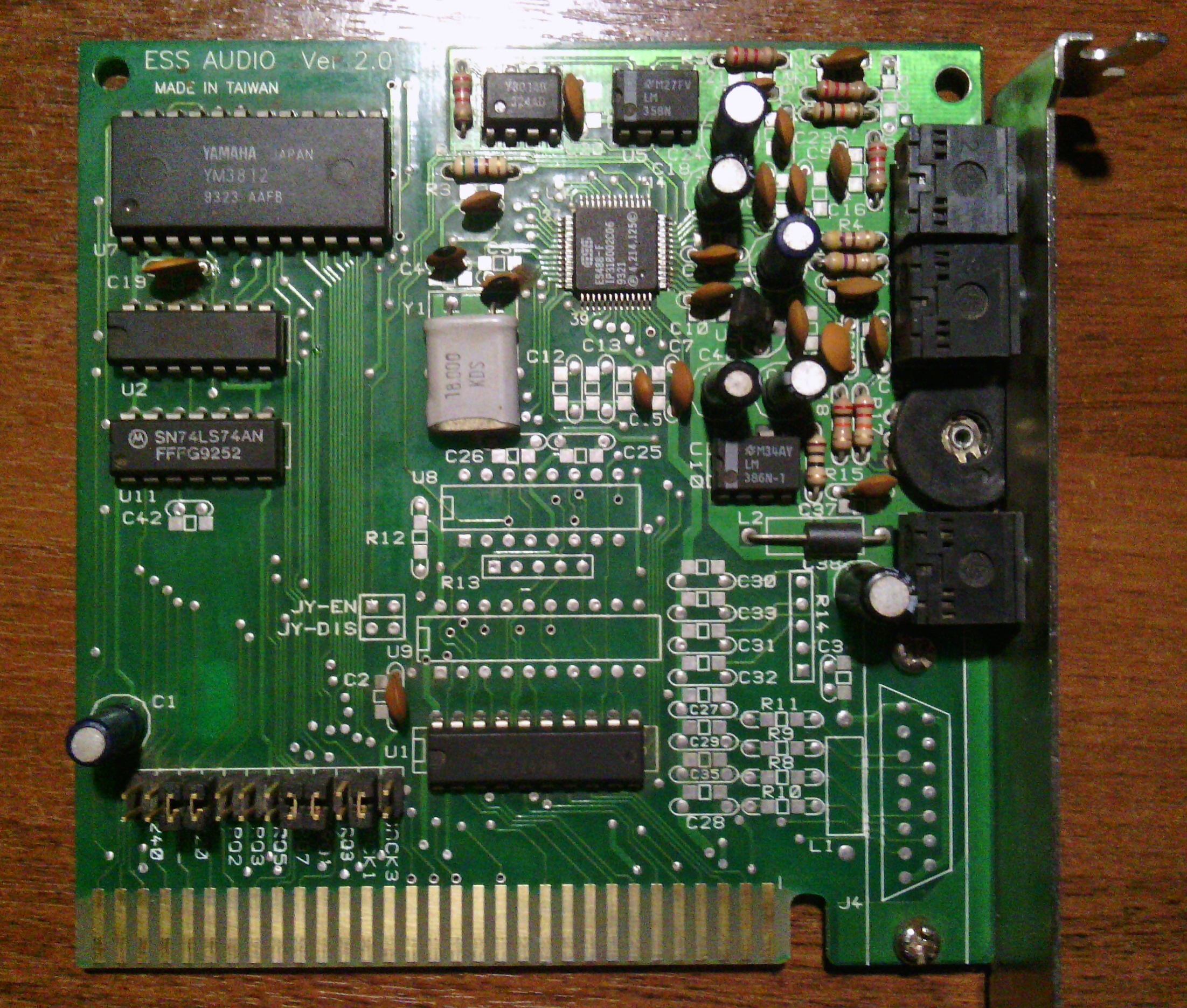

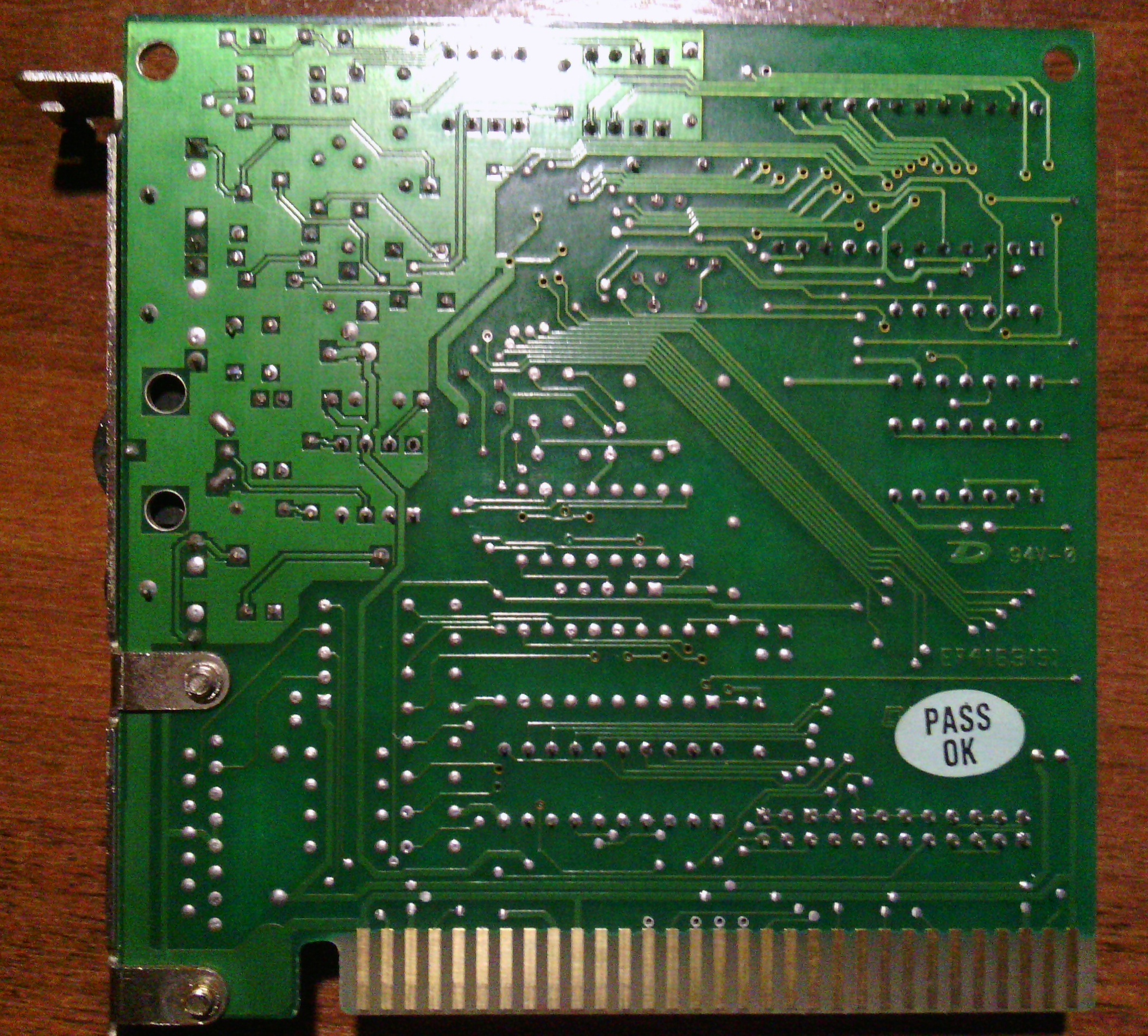

Раз уж зашла речь о 8-bit.. Сегодня повезло вот с такой штуковиной. По-видимому, первая звуковая карта из ESS. В интернет есть фото аналогов, но фото, собственно, ESS я не нашел. Пусть будет здесь Карта работает прекрасно в режиме ad-lib. Никаких шумов/проблем не обнаружил.. кроме того, что кол-во каналов в Doom и т.п. приходится существенно понижать.



Даже переменник до сих пор живой?



Речь о колесике? Специально не проверял, как-нибудь протестирую.

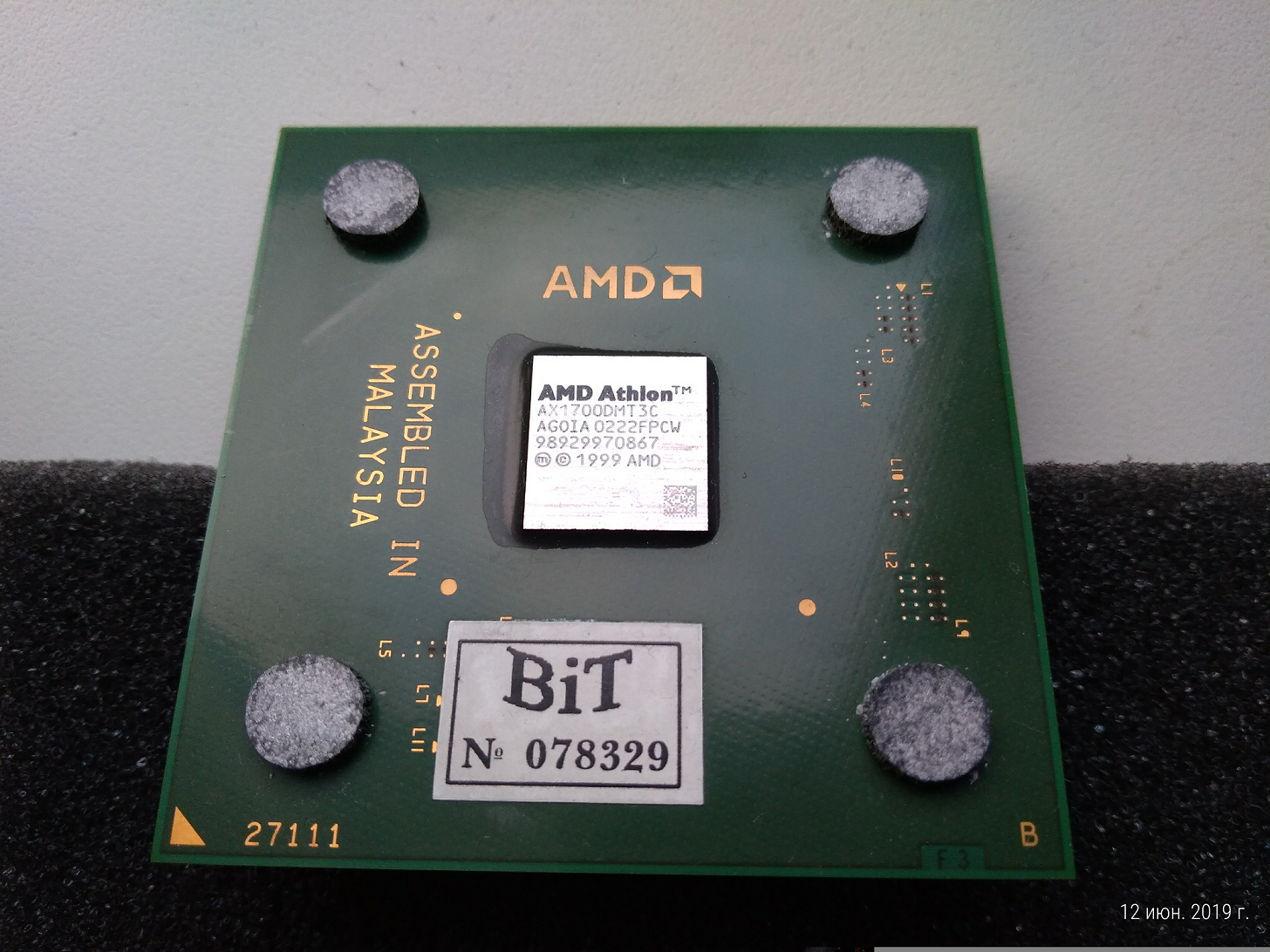

Palomino скушал эпоксину.

--- добавлено 12 июн 2019, предыдущее сообщение размещено: 12 июн 2019 ---

Если его не трогать, то будет даже изображать живого.
А так - ни разу не встречал их в нормальном рабочем виде.

@Thomas Wolfe, ты где этот раритет выкопал? Я про 488 только в дровах ESS записи видел. А чтоб у нас проскочила на барахолке...

--- добавлено 12 июн 2019 ---

ЗЫ. YM3812 - это OPL2. Т.е. у тебя на руках скорее Adlib совместимая карта. Не догадываюсь, как у неё совместимость с SB.



PoP работает в обоих режимах. Duke2 тоже. Если не ошибаюсь, в Descent - заводится как в opl2, так и в opl3. В какой-то игре объявленный режим sb-режим не сработал, ad-lib - как часы. Тестил пока очень бегло.

авито, в составе корпуса c p-233, разглядел на фотке эту штуку и решил, что ради нее можно забрать все в комплекте.
