Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Ничего такого не помню, скорее матери на 133/A жгли новые камни. И дохлых камней под сокет А я видел гораздо больше,чем материнок.

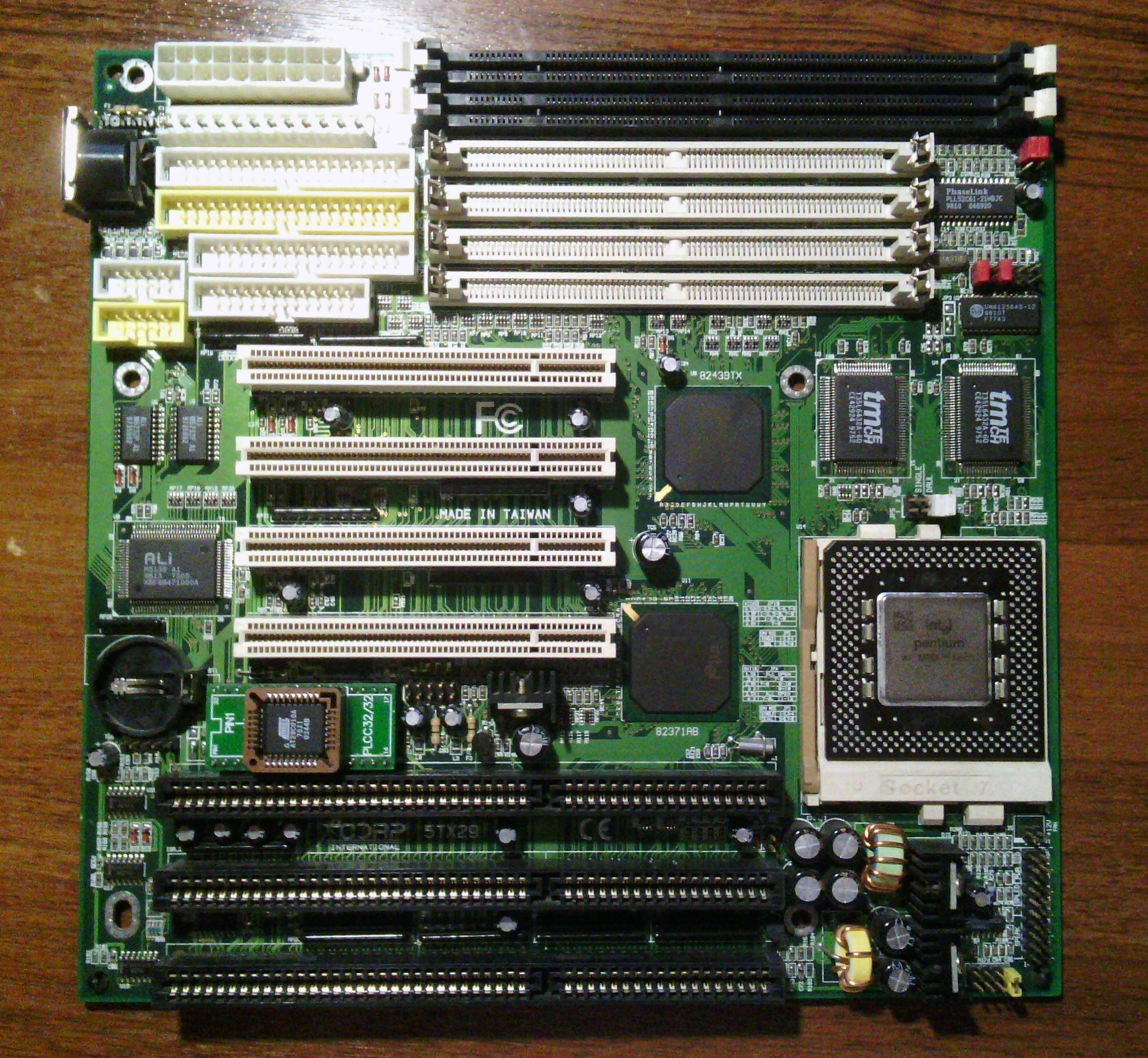

Довесок. 5TX29+P233 Но, интересна, разумеется не мать, а то, что на ней Удобная штука. Осталось запастись прошивальщиком и жизнь станет интереснее))

p.s. если я правильно понимаю, что такие чипы можно прошивать

--- добавлено 13 июн 2019, предыдущее сообщение размещено: 12 июн 2019 ---

@Gamecollector, @Колючий, проверил, колесико работает прекрасно



99% дохлых камней под сокет А — это обычно кривые руки.



Ну как, скушал. После очередной чистки, будучи сильно уставшим, воткнул в нее память наоборот (как сейчас помню, туговато шла).
Бахнул какой-то кондер прямо под agp-разъемом, при замене пришлось срезать край разъема.

Через пару лет обиделись и надулись кондеры в районе проца. А так вообще славная плата была.



В продолжение темы ES488. Звуковушка отказалась с сюрпризом. Для меня конечно, в силу отсутствия опыта. Взялся тестировать ее на других платах.. в системе с P3, затем K6-2+ И там и там одна проблема - перестал нормально работать PoP 1.3 - вместо музыки - какафония. Подумал - дело в скорости (почему именно для этой игры??) Решил поиграться с частотой проца (K6-2+) - понижал до 200MHz, не помогло. Отключил кэш второго уровня - то же самое. И только отключение кэша первого уровня оказалось верным решением.. в смысле, помогло. А я то думал, зачем в оригинальной системе Pentium-233 работал на частоте в 133.. возможно, что причина именно в проблемах со звуком.



Хаха, а кто-то божился, что на Авито больше ни ногой, ну-ну.



Смайлика не хватило, чтобы понять, что это был сарказм?

--- добавлено 13 июн 2019, предыдущее сообщение размещено: 13 июн 2019 ---

DDR? Но даже её - это надо сильно постараться. Ключ в слоте срезал?



У меня валяется несколько разных дохлых камней от дуронов спитфайров до тортонов без видимых механических и термических повреждений. Один спалил я самолично, тортон 2400+ 15х133, вставив его в мать KM133A после дурона (собственно, атлон там ранее работал, а мне надо было дурон проверить). Дурон оказался рабочий, а атлон умер. Другой дурон эпплбред 1800 сдох у товарища на платке KM333, запускался через раз, потом перестал. Историю остальных не знаю, ко мне попали уже дохлыми.

Запросто можно вставить модуль криво с перекосом наоборот и спалить слот, сам такое видел. И ключ этому никак не мешает.
Мне удалось починить такой слот после кривых рук, контакты вплавились в пластик. Я просто их отогнул иголочкой назад и зачистил. На модуле сгорела контактная площадка, но она, видимо, дублируется, на работоспособности модуля не отразилось.



Если можно лично пересечься, не вижу проблемы. Более того, я тоже оказался полезен человеку в плане старых железок.



Делал строго по инструкции от @radical1010:



Это был просто наблюдаемый случай, а не руководство к действию!

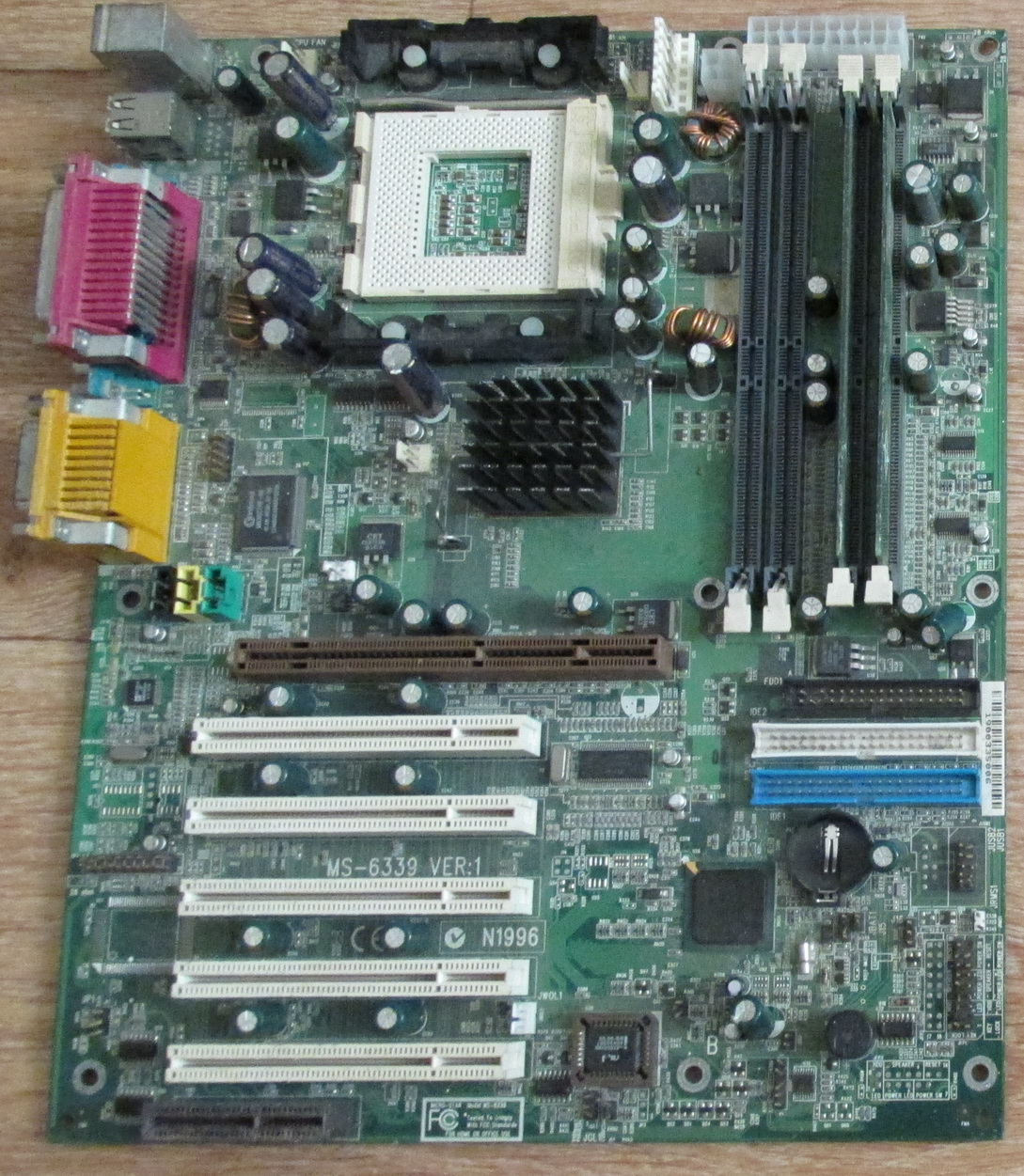

Пришла ко мне материнка, и возрадовался я, так как получил в свои ручки загребущие нафиг мне по здравому размышлению не нужный i850!

Вот только радость немного омрачили мелочи...

Спойлер

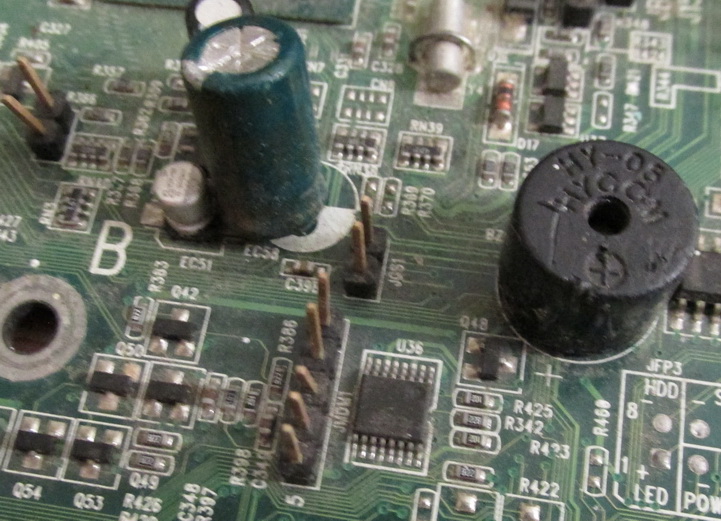

К материнке явно не испытывали каких-то трепетных чувств...

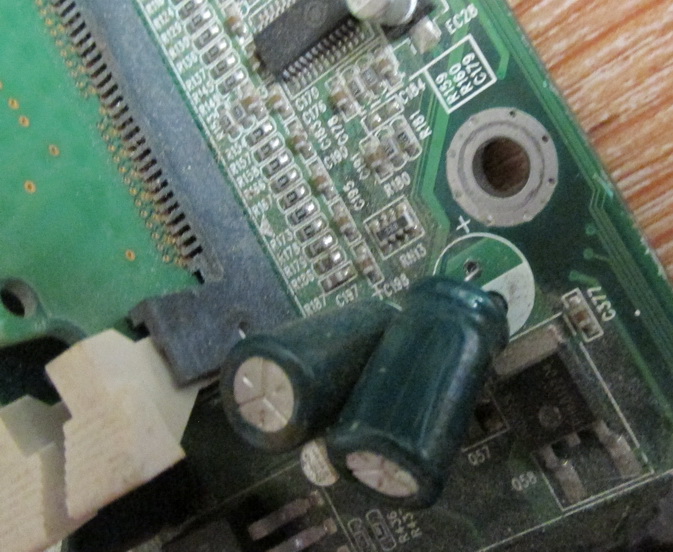

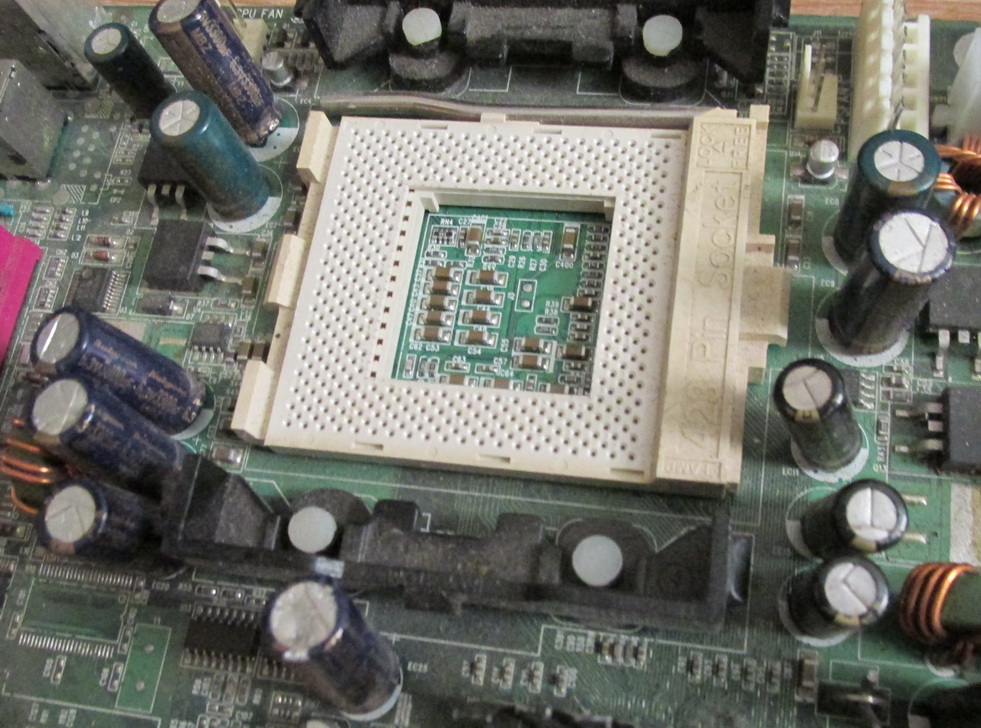

Около соккета - вообще бурелом.

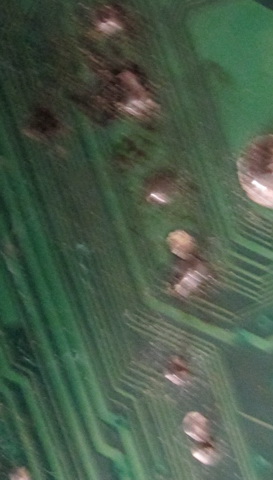

Бурелом не только потому, что кондёры повырывали местами, но и потому что кто-то их пытался перепаивать с ЭПСН-40 и канифолью...

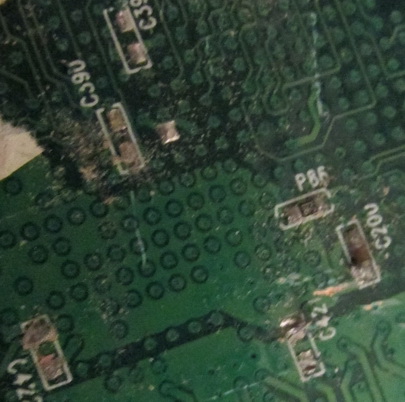

В целом сзади даже более грустно, куча царапин и сбитиков в разных местах, вероятно, будут перебитые дорожки.

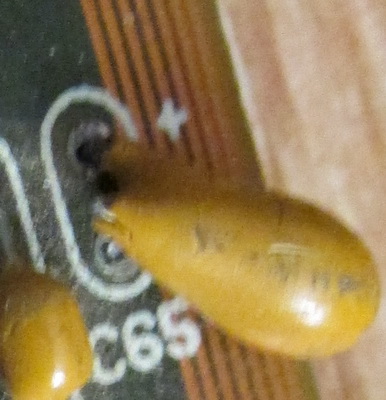

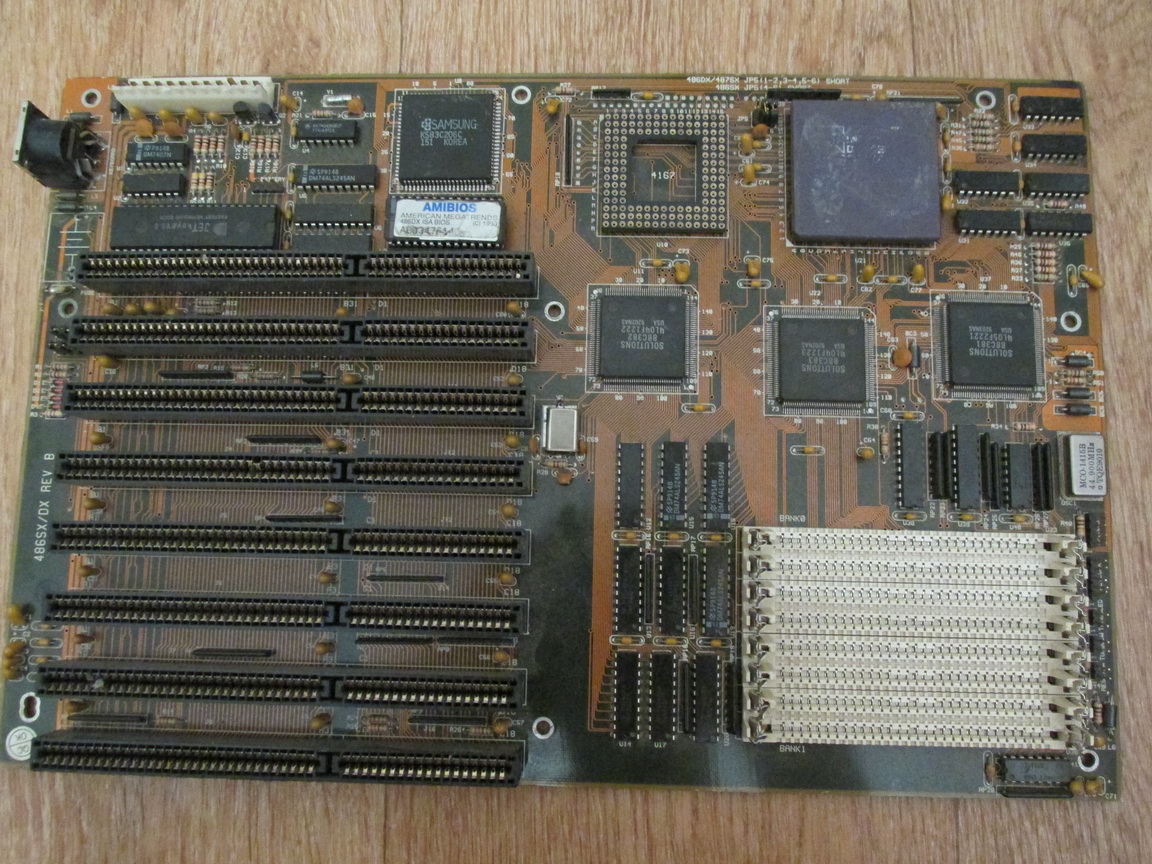

486 ISA я не особо радовался, так, загрёб вместе. Сразу бросилось в глаза - куча танталов... Фиг я в неё буду втыкать БП не убедившись, что нигде нету намёков на КЗ, хлопают они знатно...

Она тоже оказалась с мелочами.

Спойлер

Обломыши.

Повреждён один ISA слот.

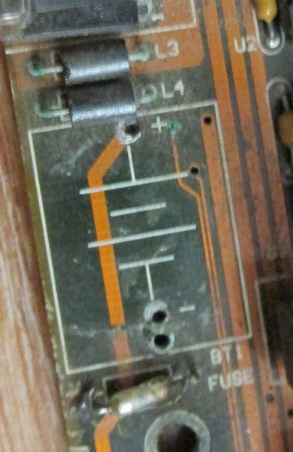

Погадила батарейка, но на удивление мало, работы по ней совсем не много будет.


И сильно позабавило 2 момента:

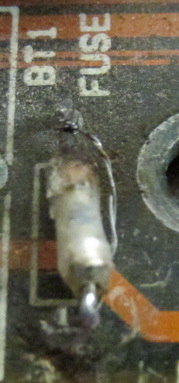

Если сдох предохранитель, что что делаем? Правильно - жучёк! Чтоб в при следующем включении сдохло чего ещё...

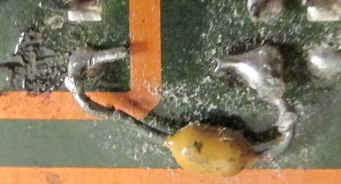

А если умудрился обломать керамический блокировочный кондёр у логики?


Кто сказал заменить? Останешься после уроков на дополнительные! Ничего не знаешь, бестолочь... Надо напаять чего-нибудь ему на ножки сзади! С канифолью...

В целом i850 - грусть-тоска, кондёры поменять не проблема, но зацарапанность и сбитики... Если будет сбит где резистор - абзац, ищи как хочешь номинал. Ещё и дорожки с лупой пересматривать, да и при таком обращении как бы просто не обколот был северный мост...

486 выглядит в разы проще, если её не грохнули при попытках ремонта. Не отметил, что там ещё обломаны защёлки у крайнего SIMM30 во втором банке, ищи ему теперь донора.

Из того, что точно в плюс - заглушки RDRAM (там нечего ломать ) и Am486DX4-100 (в ISA материнке... вот тут уж удивили)

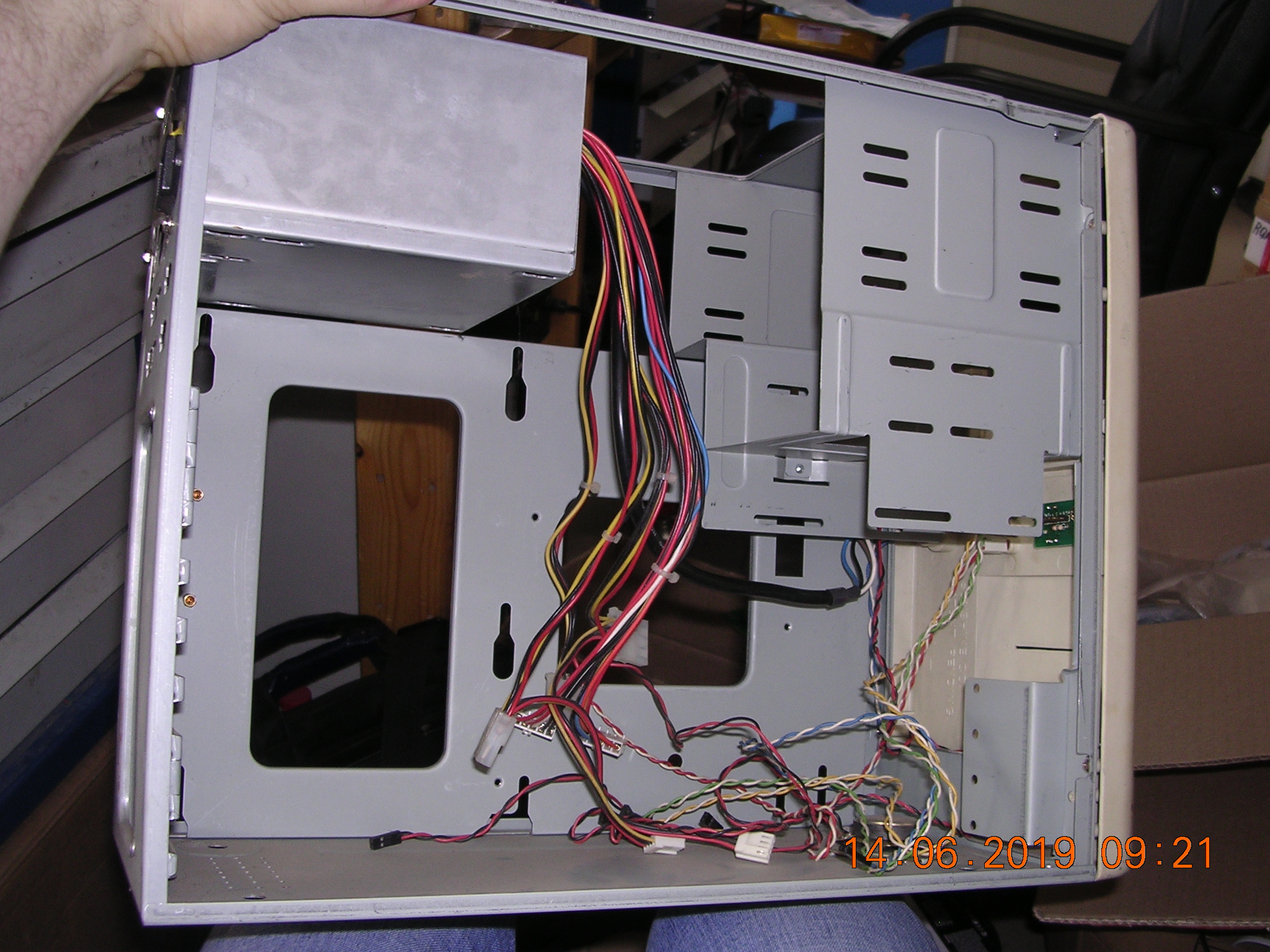

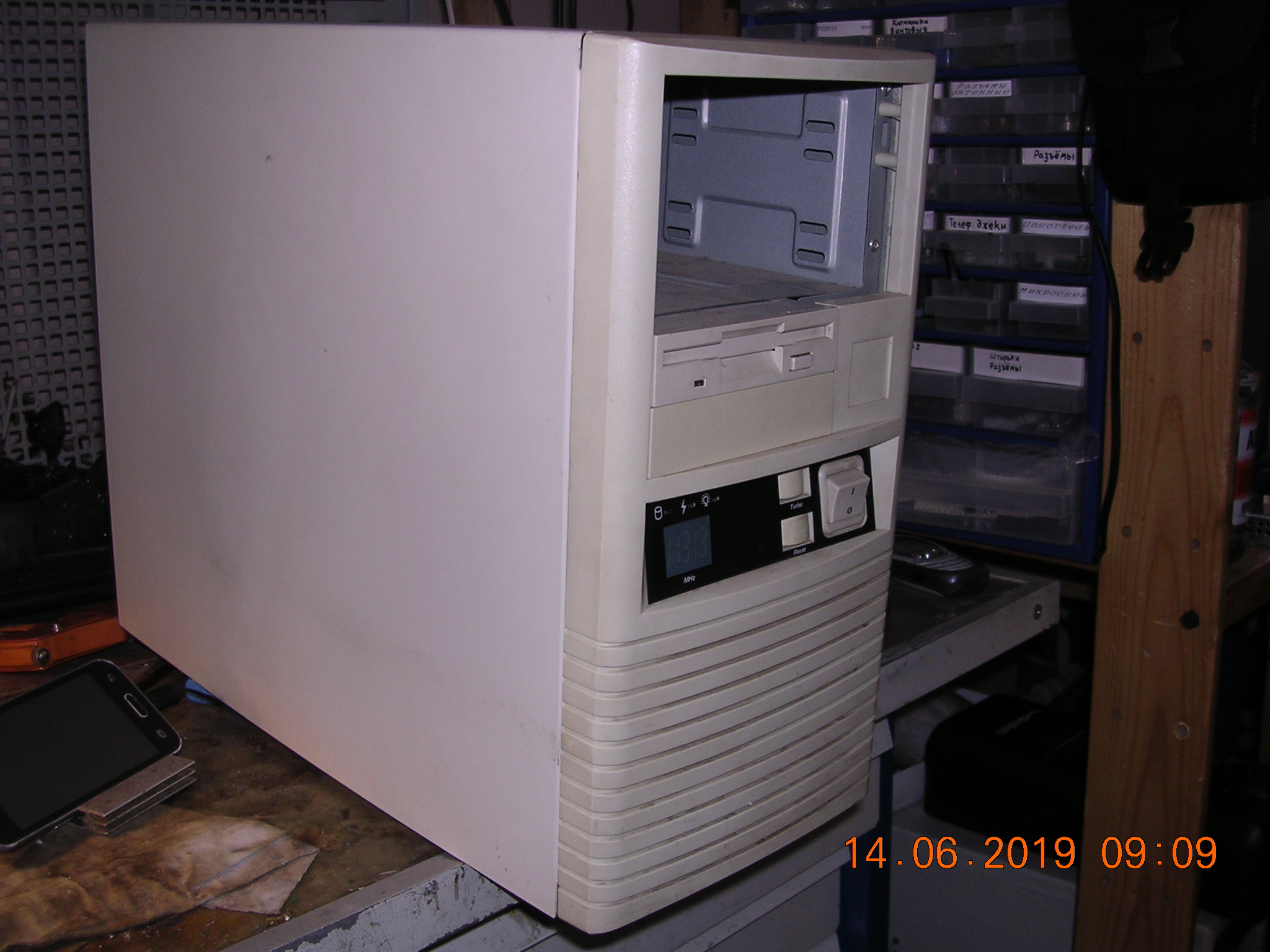

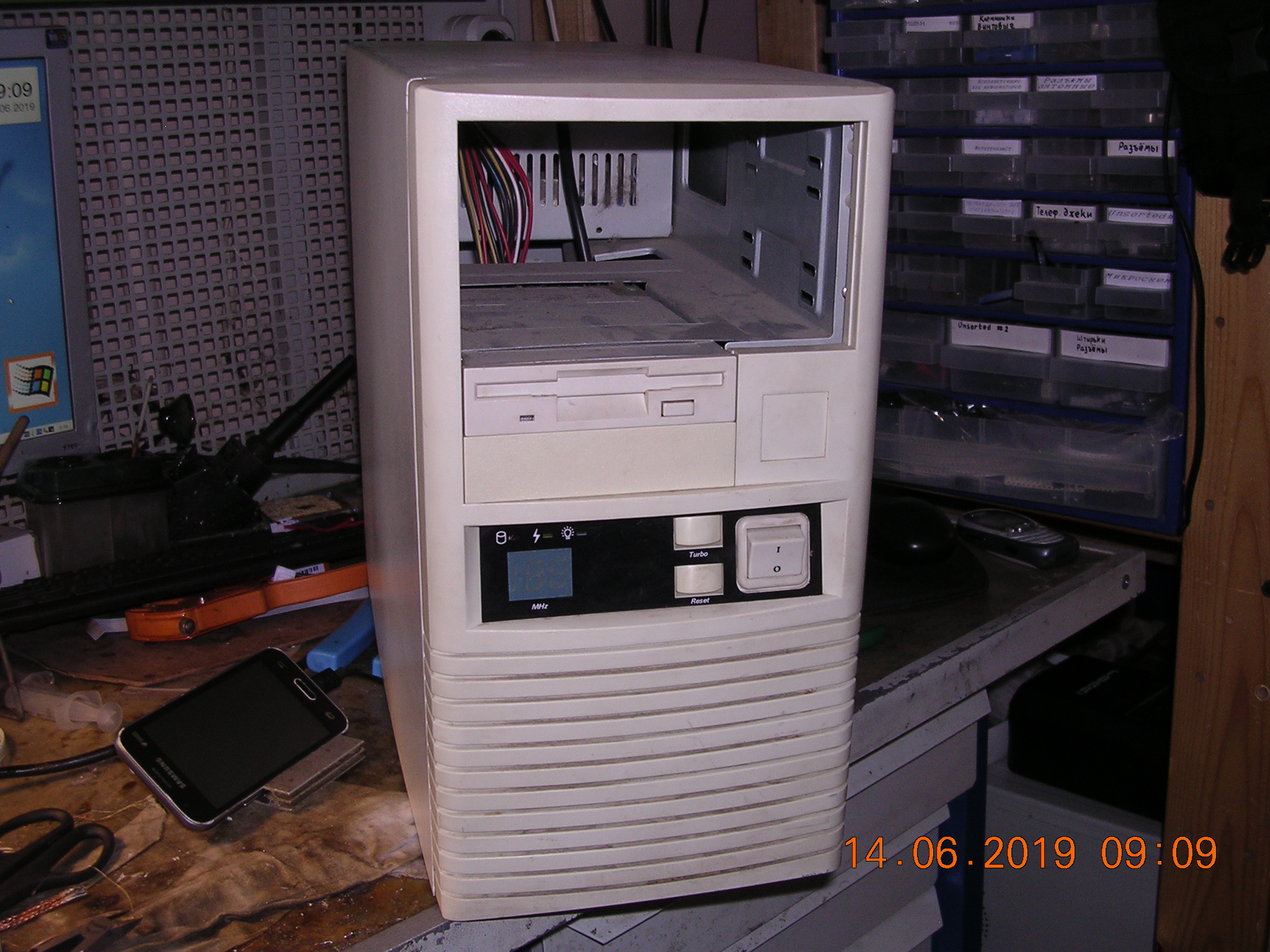

Два корпуса, прикупил по 800р, в комплекте БП. Вроде пожелтелостей МИНИМУМ, очень порадовало.

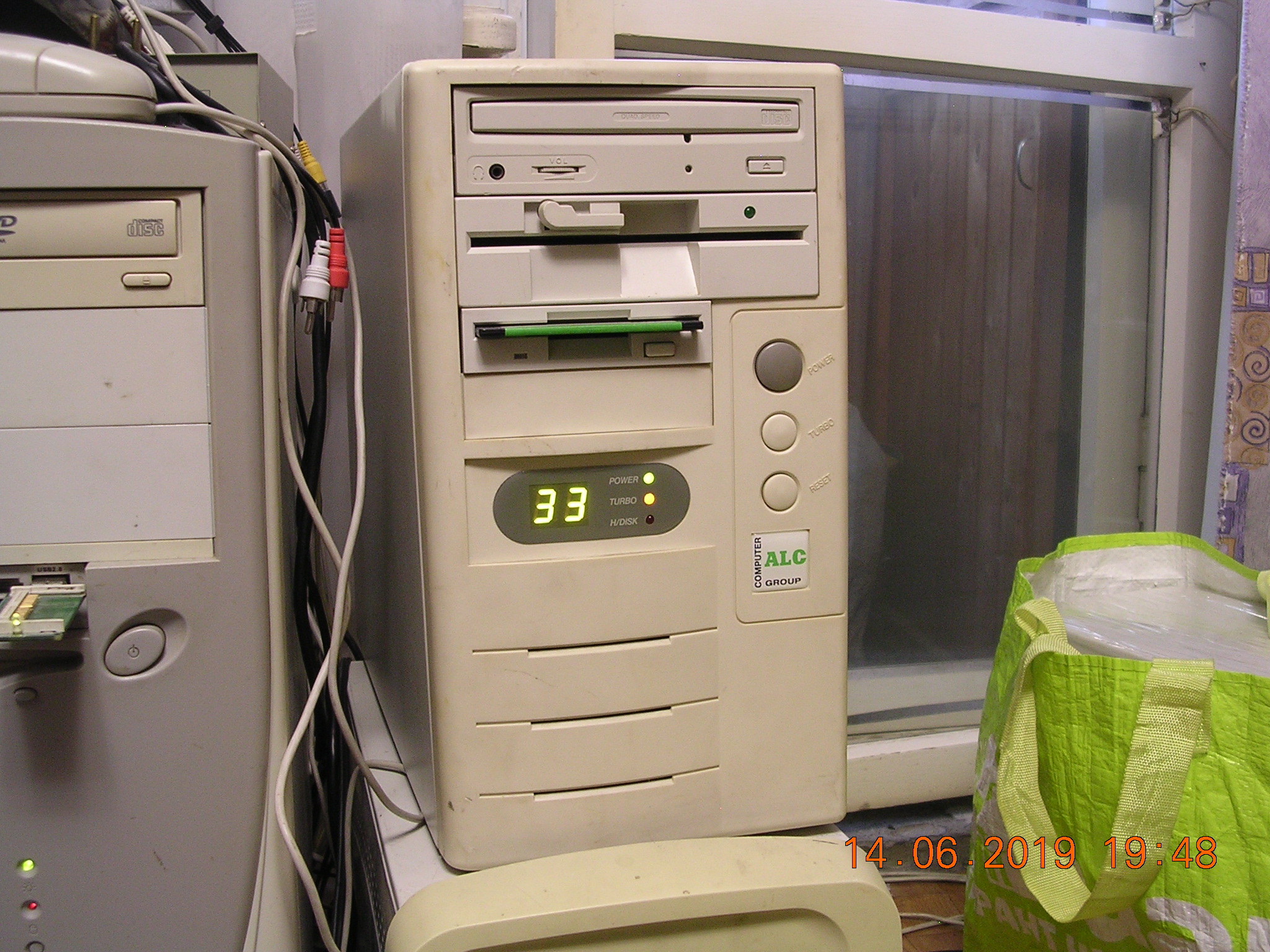

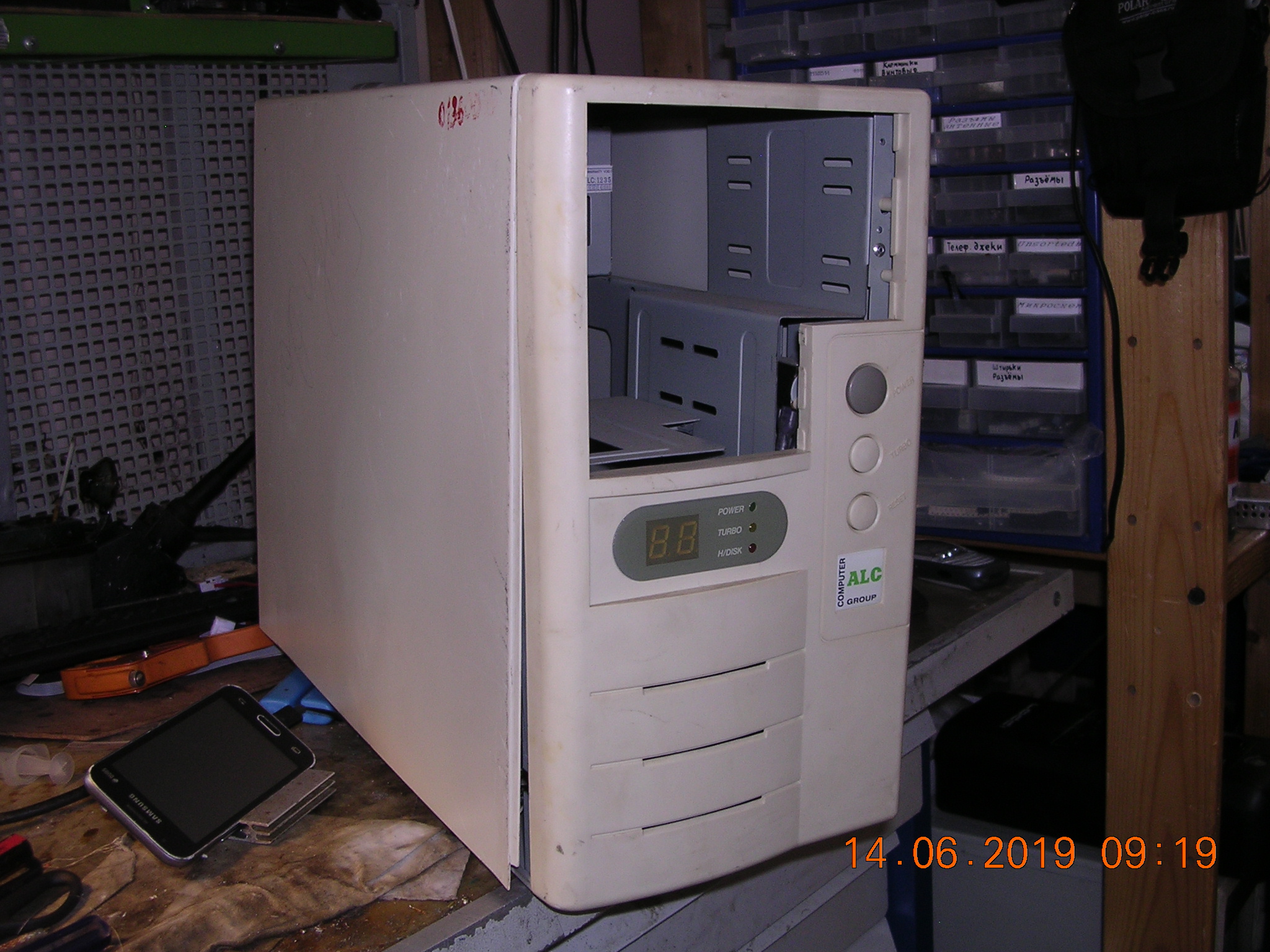

Первый корпус (разумеется =) ) поставлю вместо убитого пожелтевшего на родной первопень - реплику компа детства, а второй будет под 386. Второй, думал, таки пожелтел, но судя по аналогичному цвету с другой стороны морды это либо её такой "родной" заводской цвет, либо она пожелтела не от УФ, а просто от времени. У меня с таким же странным цветом СОМ-мышь от "капсулы времени", фотоотчёт которой я показывал в этой теме ранее.

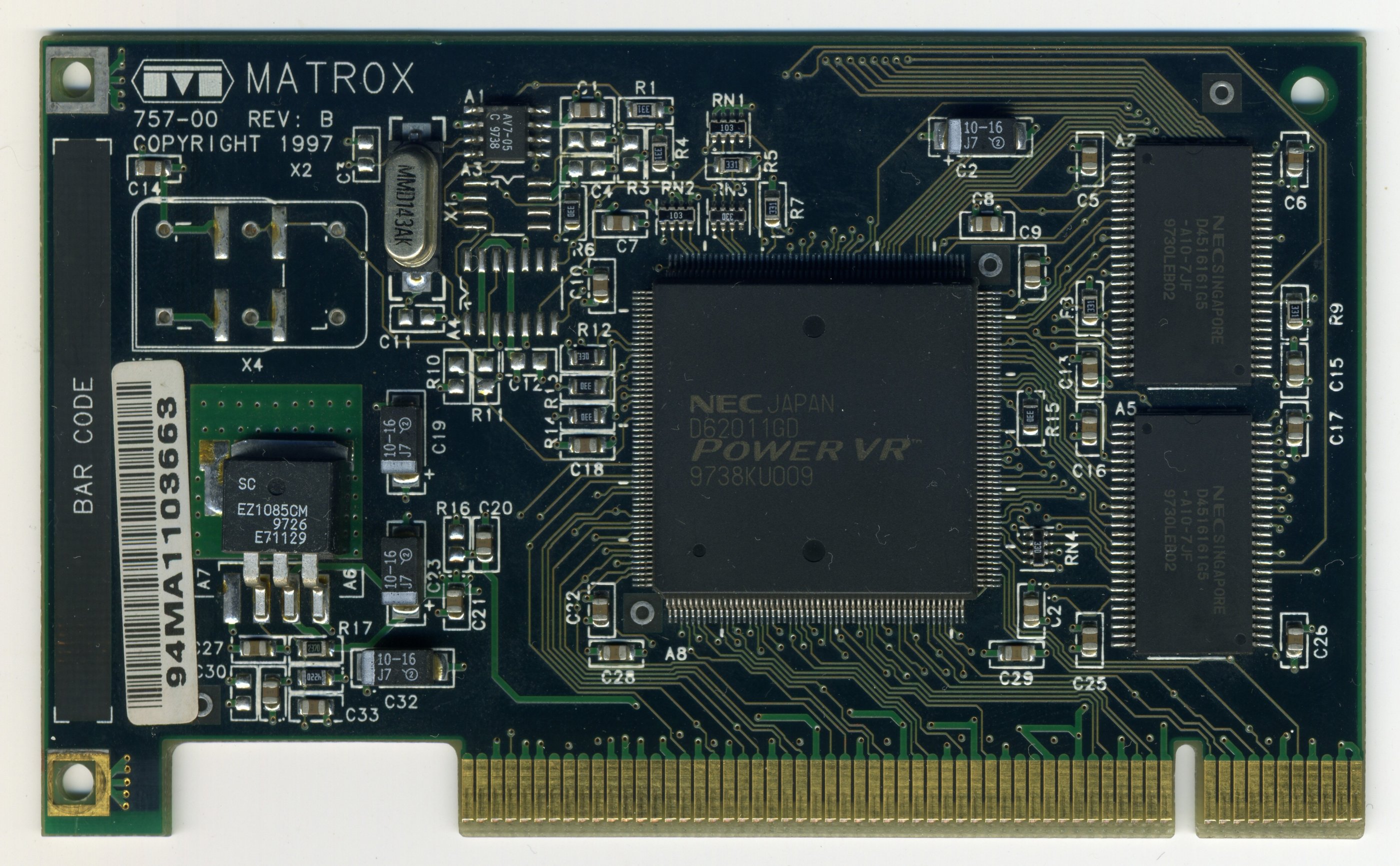

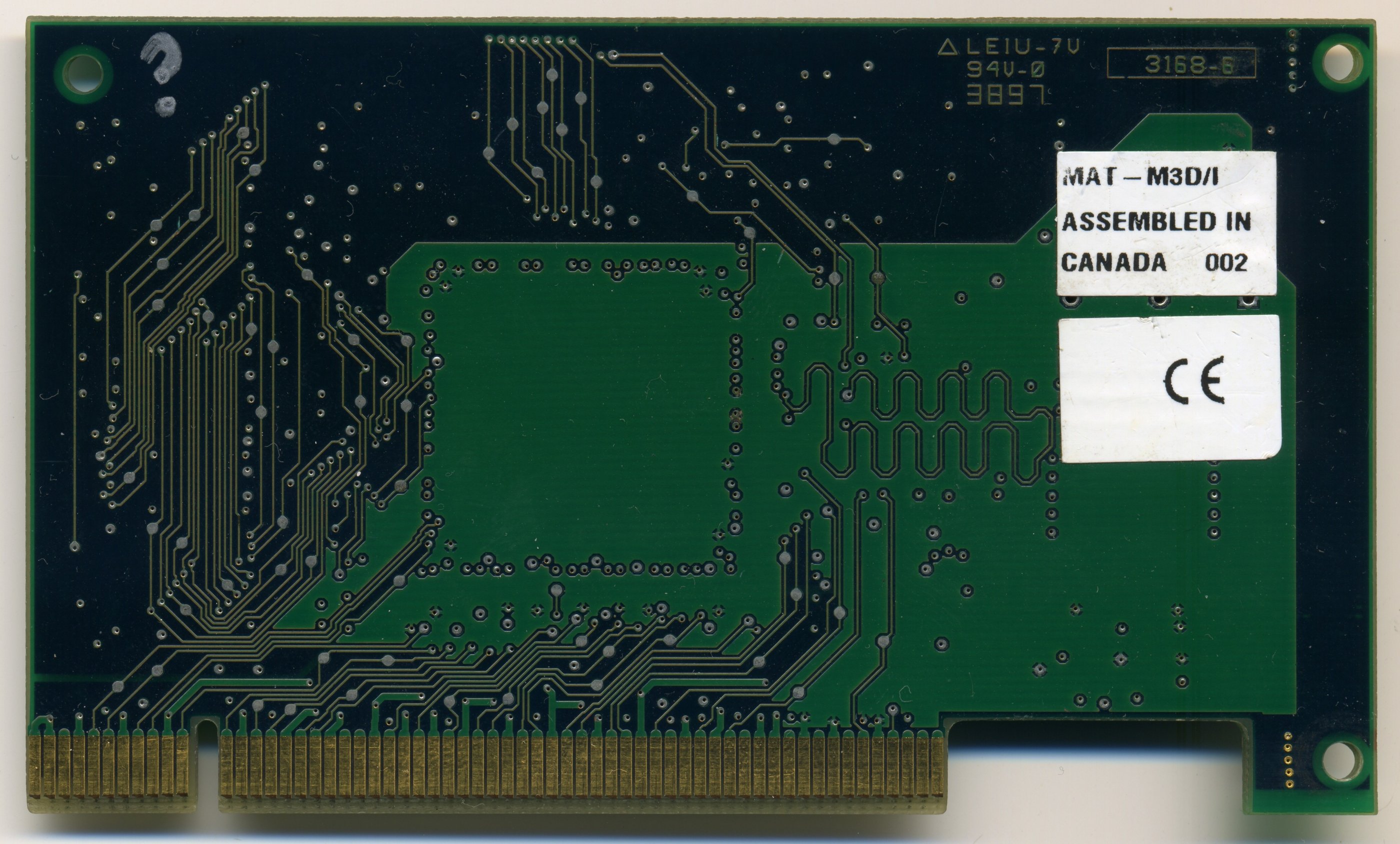

Matrox M3D (PowerVR PCX2). Спасен из утилизации добрыми людьми. Мне достался по чистой случайности. Пусть будет здесь.



Мне нравится цвет воды в Томб Райдере -вдали голубым светится, как излучение Черенкова. На Авито лежит такая- 2 килорубля.



Вавилова-Черенкова

--- добавлено 15 июн 2019, предыдущее сообщение размещено: 15 июн 2019 ---

давно лежит. Бесперспективняк.

--- добавлено 15 июн 2019 ---

Воистину, чудесное спасение.



Чудо-чудное, коробка с Лексиконом!



@Thomas Wolfe, А почему вы считаете что пауэр виэр с Авито- безперспективняк? Пишет- состояние отличное ( дорого может быть?) Я ему обмен на вуду 3-1000 предложил, молчит.
