Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Quantum3D Obsidian2 200SBi Voodoo2 SLI:





Чипы памяти 125MHz.


Требует стандартный Medusa кабель. В даном случае я использовал самодельный 26pin-15pin.


Так как эта карта зелёного цвета, то она спокойно работает на моей профильной машине с BX чипсетом, в отличие от коричневых карт которые как я читал работают только на определённых материнках как в оригинальном сервере от Qunatum3D.

Родные дрова глючноватые, но зато спокойно рабтают под Win98, в отличие от Aalchemy. По возможности попробую протестить с дровами от FastVoodoo, отпишусь.



Новая в коробке ещё даже не распечатанная Yamaha SW60XG:








Так и чешутся руки распечатать, учитывая что это моя первая SW60XG



Ну вот что у меня имеется:

Видеокарты:

3dfx Voodoo 3 2000 (AGP2x)
Вот такая
Фотографии

ASUS AS200/400 (GeForce2/MX, AGP2/4x)
Фотографии

Matrox G400 Millenium DualHead (AGP2/4x)
вот такая, использую на даче (для монитора и проектора) и два выхода VGA с технологией DualHead это удобно. У этой карточки очень хорошее 2D. Лень вынимать из компьютера

Palit GeForce3 Ti 200 Daytona (AGP2/4x)
версия с 128 МБ видеопамяти, выглядит примерно так, только цвет охлаждения другой и уже впаян вход DVI. Надо поменять один кондер.
Фотографии

WinFast PX6600GT TDH (128Мб, PCIe)
вот такая, только охлаждение поскромнее.
Фотографии

Звуковые карты:

Creative SoundBlaster 16 (ISA)
У меня он какой-то необычный, сами смотрите
Фотографии

ASUS I A16C (ISA)
Хороший звук, использую его, такой вот
Фотографии

ну и вот до кучи валяется пылится (ибо использую Pentium III 1G FSB133)

Celeron 633 FSB66
Фото

И ещё используется отличная материнская плата ASUS BX133-Raid (на самом быстром чипсете PIII i440BX), хочу её переделать под Tualatin, но пока неохота



Ну а это мой Пентиум 2



comeget, это не раритет.



Dimouse, имхо, Эйнштейн всё испортил своей теорией.



))

Скоро выложу свои девайсы!
Как комп почищу так выложу))) А вообще конфигурация у меня написана!
И да, у брата есть вообще древняк если остались детальки то сфотаю обязательно!!!!

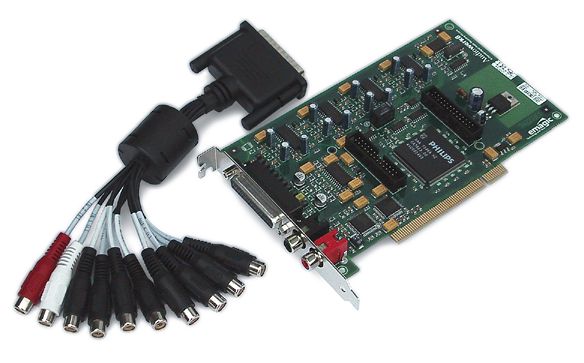

По случаю приобрел звуковую карту Emagic Audiowerk8. Вот такую. Фото из интернета.


Пока что сижу, осмысливаю приобретение.



Да уж, смысл. Карта вроде как обычная многоканалка, ничем особым не отличается. полезна только если ты пишешь с пачки микрофонов студийную запись, или наоборот выводишь ее.
но как правило сейчас адекватнее брать микшерный пульт цифровой, с него прямо по цифре заводить/выводить все эти каналы в пц для обработки.
UPD: посмотрел, два входа, 8 выходов и spdif. только выводить поканально что-то для сведения наружу. но тут уж (михо) лучше и сводить тогда внутри..



Интересный образец Aalchemy от Quantum3D. Как видно на надписи на карточке она является 8164:




А вдействительности это 8132, на обратной стороне карточки отсутсвуют чипы памяти:


Как мне сказали в своё время у Q3D кончились платы 8132 и они делали их на платах 8164.

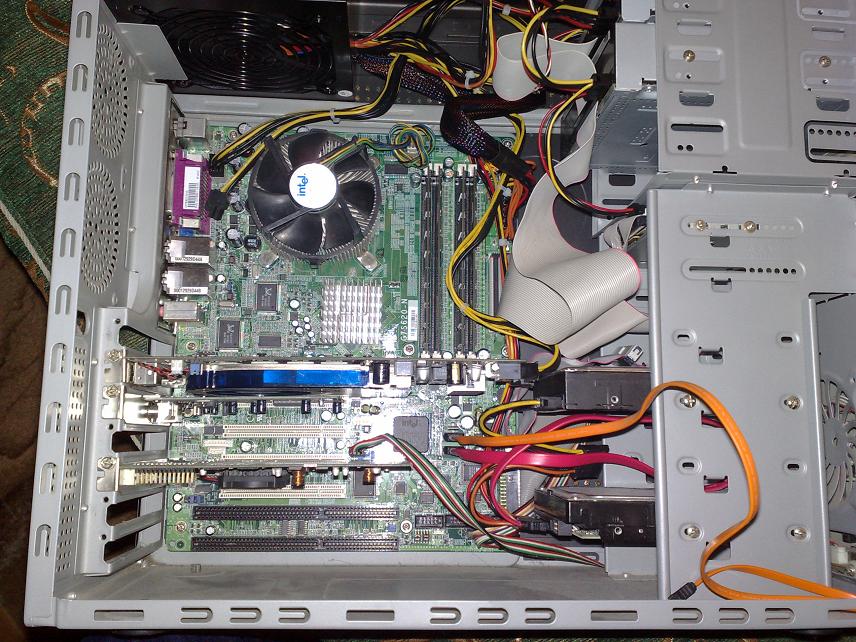

Плата-чемпионка по производительности с поддержкой DDMA (читай: с ISA звуковухами в DOS всё ОК).

Socket-775, Pentium-D, DDR 2x400 до 4ГБ ! , ISA !!!

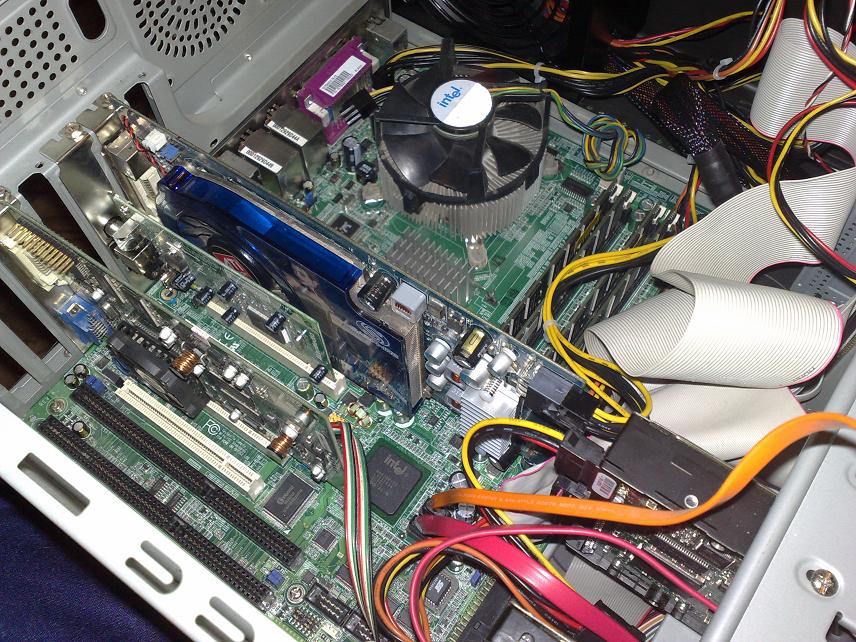

В плату установлены Voodoo4500DVI и HD3850 для вынь98 и выньХР соответственно. Вудушка замечательно справляется с большим телевизором через HDMI. Лепота!

Кстати, мамка и вуду-4 найдены в Китае.

---------- Сообщение добавлено в 17:52 ---------- Предыдущее сообщение размещено в 17:25 ----------

Menkau_ra, точно такую же SW60XG я видел на продаже из Греции, и тоже запечатанную. Только ценник там какой-то меганереальный был. Случаем не у этого ли господина приобретено?

К SW60XG у меня особые тёплые чувства. Моя первая нормальная GM карта. Ну и XG, конечно, в одном лице. Куплена в 1997 году за 192$ в несуществующей ныне фирме ДИАЛ-электроникс, магазин на Новослободской был у них. Конечно, карта страшно фонит без заземления компа (я заземлял к батарее ), зато за этот фон плата отплатила довольно классными по тому времени эффектами с внешнего входа, в плоть до гитарного дисторшна. И ещё применительно для геймера у неё одно немаловажное достоинство по сравнению с DB50XG: она не ограничивает в использовании любые звуковые карты, т.к. ей не нужен разъём Wavetable, и, конечно, она не зависит от глюков некоторых карт с этим рахъёмом (те же многие ревизии AWE32). GM без проблем без всяких дров в любых позах. Но и занимает лишний слот.



LANRUS, а видео всё так же AGP ? Что за мать модель скажи и какой чипсет...а то назвал тока сокет



Самые мощные чипсеты в природе, у которых сохранена поддержка DDMA - это 865/875/VIA для Intel и AMD760/VIA KT266-333-600 соответственно для AMD, причём чипсеты от VIA после KT133 уже никогда никем не снабжались слотами ISA (в отличие от интел и амд760), т.е. на них в DOS остаётся использование Live!, MX300 и т.п. И, конечно же, про PCI-E, к сожалению, приходится забыть со всеми этими вариантами.

Это чипсет i865G, плата фирмы ITOX, модель G7S620-N-G. Видео - AGP.

---------- Сообщение добавлено в 18:15 ---------- Предыдущее сообщение размещено в 18:07 ----------

Y2k, извиняюсь, небольшая поправка. Была у меня одна плата на VIA, сокет AM2. У неё были в одном флаконе, так сказать, PCI-E, DDR2 и поддержка DDMA засчёт использования старого южного моста (кажется VIA8235, если склероз ещё не наступил). На ней я в досе запускал без проблем звук с PCI. Шины ISA, конечно, не было. Это - единственный пример, больше не помню, чтобы на платах с PCI-E работал звук в DOS.



А я уже не помню откуда я их купил Скорее всего со штатов. А какой ценник был в греции?

Отличная мамка! Блин любые p4 мамки с ISA слотами на ибэй за $150 и выше. Мать их заногу



Menkau_ra, было что-то около 300$. А сейчас есть ещё одна в Греции той же, ценник ещё выше:
http://www.ebay.com/itm/Yamaha-SW60...uterComponents_SoundCards&hash=item231489c0e4

Со своей никогда ни за что не расстанусь. У меня коробка другая, зелёная. Видимо, более поздний выпуск. В комплекте дискета с драйвером, CD с продублированным драйвером и демо, дискета с CakeWalk Express 3.02, огромный толстенный самоучитель по CakeWalk Express 3.02. К сожалению, отсутствовал проводок джек-джек. И досадно по сегодняшним временам, что она требует дополнительный слот.

В этом плане особо примечательна плата Солтек - она единственная с двухканальной ДДР и тремя (!) слотами. Ну пока не располагаю большим ассортиментом ISA-звука, мне хватает двух слотов. Когда станет насущно, займусь изготовлением разветвителя ISA на основе стандартного универсального райзера и получу таким образом четыре слота.

Ещё по поводу цен: за 150$ - это на ибэй. Есть хороший инет-магазин таобао. Мне удалось один раз сделать оттуда закупку, но потом мой канал заглох. Могу сказать, что там почти все "наши" раритеты довольно дёшевы и по сравнению с тем же ибэй часто многочисленны. Если кто-то располагает выходом туда, можно скооперироваться и сделать большой заказ.



Ты про SL-XP865G-3IG?
Мои многолетние поиски были недавно вознаграждены и я отжал сразу 4 штуки по среднему ценнику в 60$ за штуку. Повезло, что продавалось на немецком ебее с исключительно внутригерманской пересылкой, а там как раз канал был.



Это большое везение. Поздравляю! И всё же разветвитель на твоей MB820 избавит тебя от ограничения оперативы в 2ГБ в пользу 4ГБ. Во всяком случае, для себя я точно решил делать разветвитель. Когда он будет, вся привлекательность Солтека для меня улетучится в один миг. Просто пока стимула особого нет делать его. У меня нет ни одного Роланда, ни одного Грависа. Только всяческие Саундбластеры/compatible и Ямахи.

---------- Сообщение добавлено в 15:07 ---------- Предыдущее сообщение размещено в 15:03 ----------

Вообще, меня удивляет, почему до сих пор никто об этом не упоминал и не захотел так сделать. Ведь на форуме полно любдей с большими коллекциями звуковых карт/модулей! Вы готовы ставить в отдельных корпусах всякие MT32, внешние адаптеры GM для "дочек" и т.п., и при этом упорно гоняетесь за платами с тремя ИСАми. Хотя сделать разветвитель в ещё одном отдельном корпусе не так уж и сложно.



Насчет разветвителя, я думал сразу, с самого момента, когда определился с необходимым мне количеством исы, но тут виделся единственный выход (в части применения разветвителя) - допиливать корпус. Твой вариант с внешним боксом - как будет реализован?

"Фирменное", заводское решение увеличения количества исы внешним боксом, которое мне известно, стоит безобразных денег, и это не считая ещё самого внешнего бокса. Я так понял, что внешнее решение сильно зависит от возникающих задержек передачи данных из-за сильно увеличенной по физической протяженности шине. Отчасти поэтому данное решение такое дорогое (отчасти потому что нишевое и штучное), что приходится этот внешний ISA интерфейс строить в свою очередь на каких-то скоростных интерфейсах. А у тебя что там будет?



Если просто делать тупой пассивный переходник с одной исы на 5-6, то туда надо только питание, мост pci-isa и дорогие кабеля не нужны.
Но да, в корпус уже не вставить, надо или на весу, или кастомный корпус выпиливать.
