Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Разбавлю ваши ученые беседы Одна из наиболее ценных и интересных лично для меня моделей карт. 8Mb, что означает Quake без отключенной triple buffering)

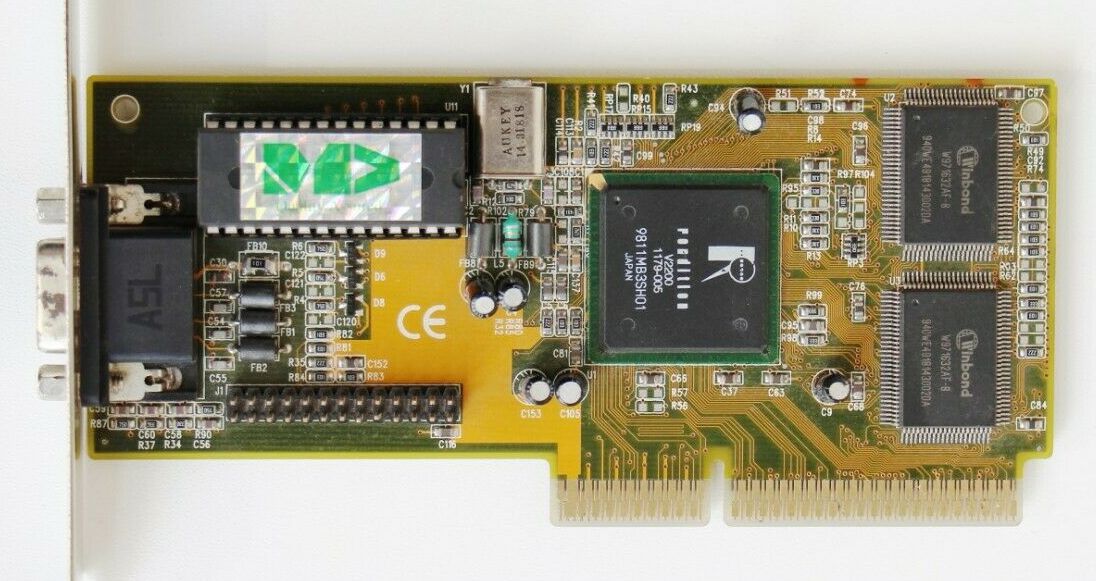

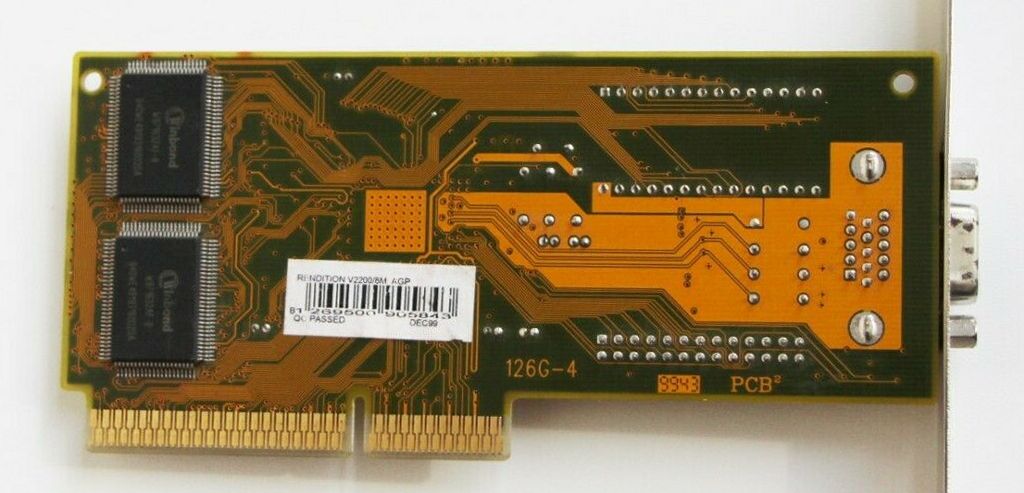

Самая дешманистая и часто встречающаяся v2200. Ревизий этой PCB несколько. У меня на руках пара карт с заводскими допиливаниями. Где тупо высверлено одно из переходных отверстий и вместо высверленной дорожки между SMD мелочёвкой висит сопля припоя. Это на лицовой (нижней) стороне, позади чипов памяти.



Да. тоже такое встречал, на мертвой карте.

Сейчас все одинаково редко встречается. А из брендовых найти карту на 8Mb - нужно очень постараться. У меня такая всего одна.



Раритет не мой, но штука необычная. Поэтому решил все же показать ее здесь.

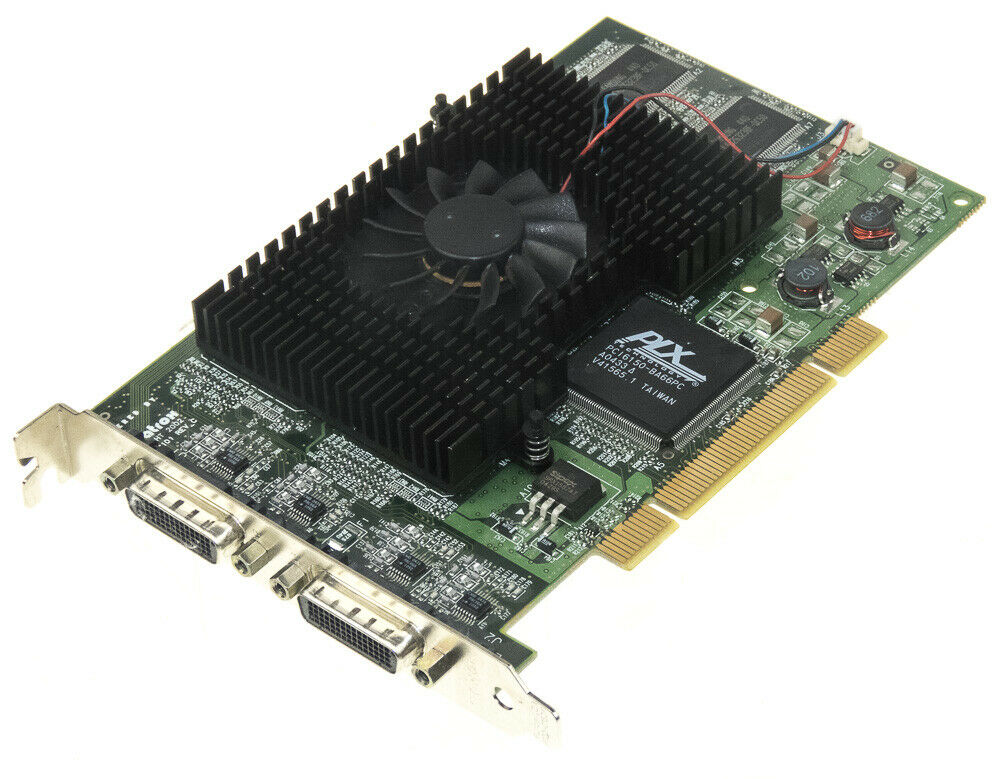

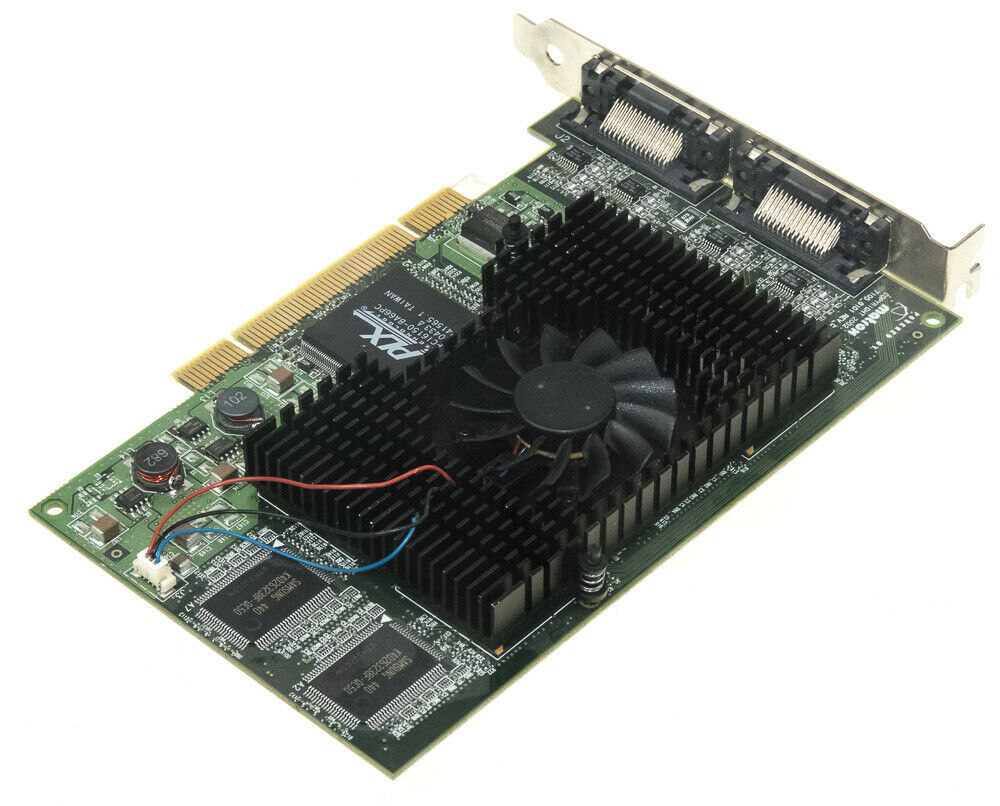

Четырехпроцессорный монстр со 128 MB памяти. Matrox G45x4quad:



Потенциальный убийца 3dfx Voodoo5 6000 (шучу).



Блин, эта аксиома как-никогда идеально описывает ситуацию со мной. Я уже два месяца ничего особо и не выкладывал (скажем так, вяло искал, а когда искал - почти ничего не находил).
Но кое-что есть.
Посему начнём. Традиционно - сначала видео, потом звук.

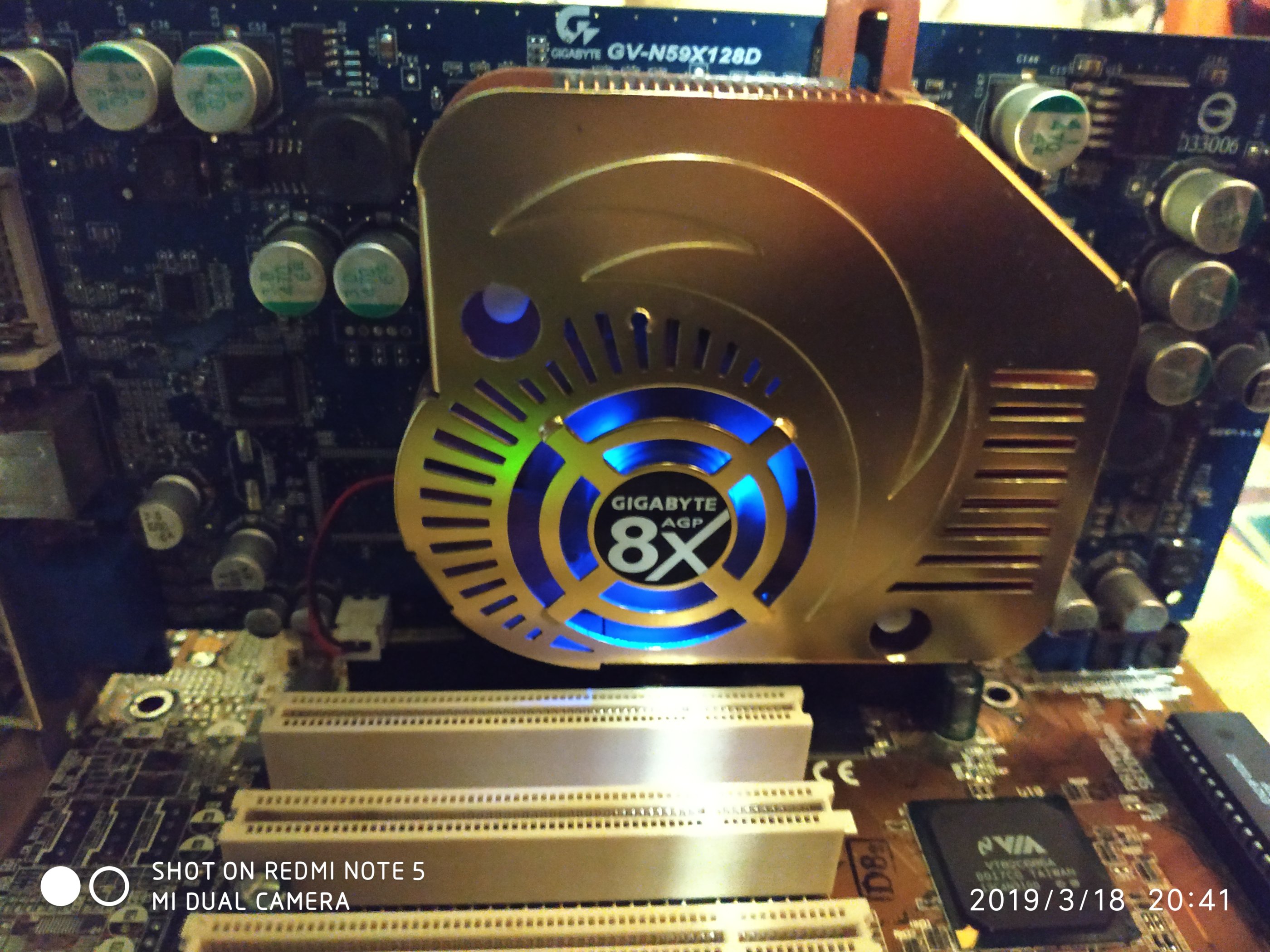

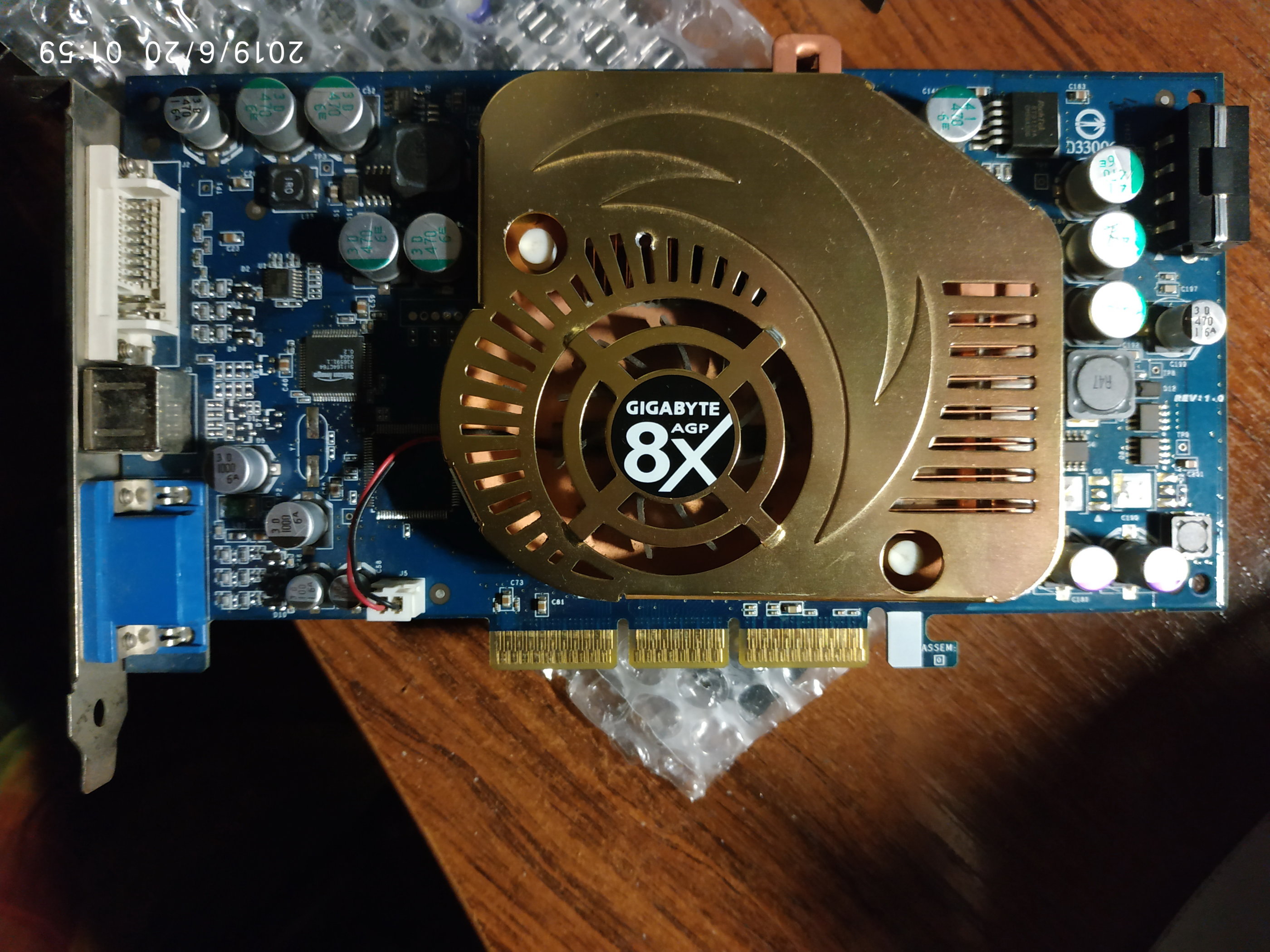

nVidia GeForce FX5900XT (Gigabyte GV-N59X128D)

История у этой видяшки довольно странная. Искал я фигню на Авито по дешёвке, наткнулся на предложение по данной видяхе. Причем она шла как "нерабочая". Ну, думаю, благо идти от дома 5 минут до места встречи, посмотрю.
Расспросил человека. Относительно далёкий в плане компьютеров, говорил что "просто не даёт картинку и всё". На мой вопрос "сколько раз ПЫЩИТ комп при включении" он ответил что один раз, будто всё нормально. Расспрашивать не стал дальше, 30 рэ не жалко.
В общем видяха оказалась рабочей.
Потом я о ней подзабыл на месяц-другой, убрав в коробку, и пару недель назад полноценно потестил. Полёт нормальный.
А главное - ПОДСВЕТОЧКА!!!!1111 (А мы все знаем что подсветочка придаёт лишние 20 ФПС в играх).

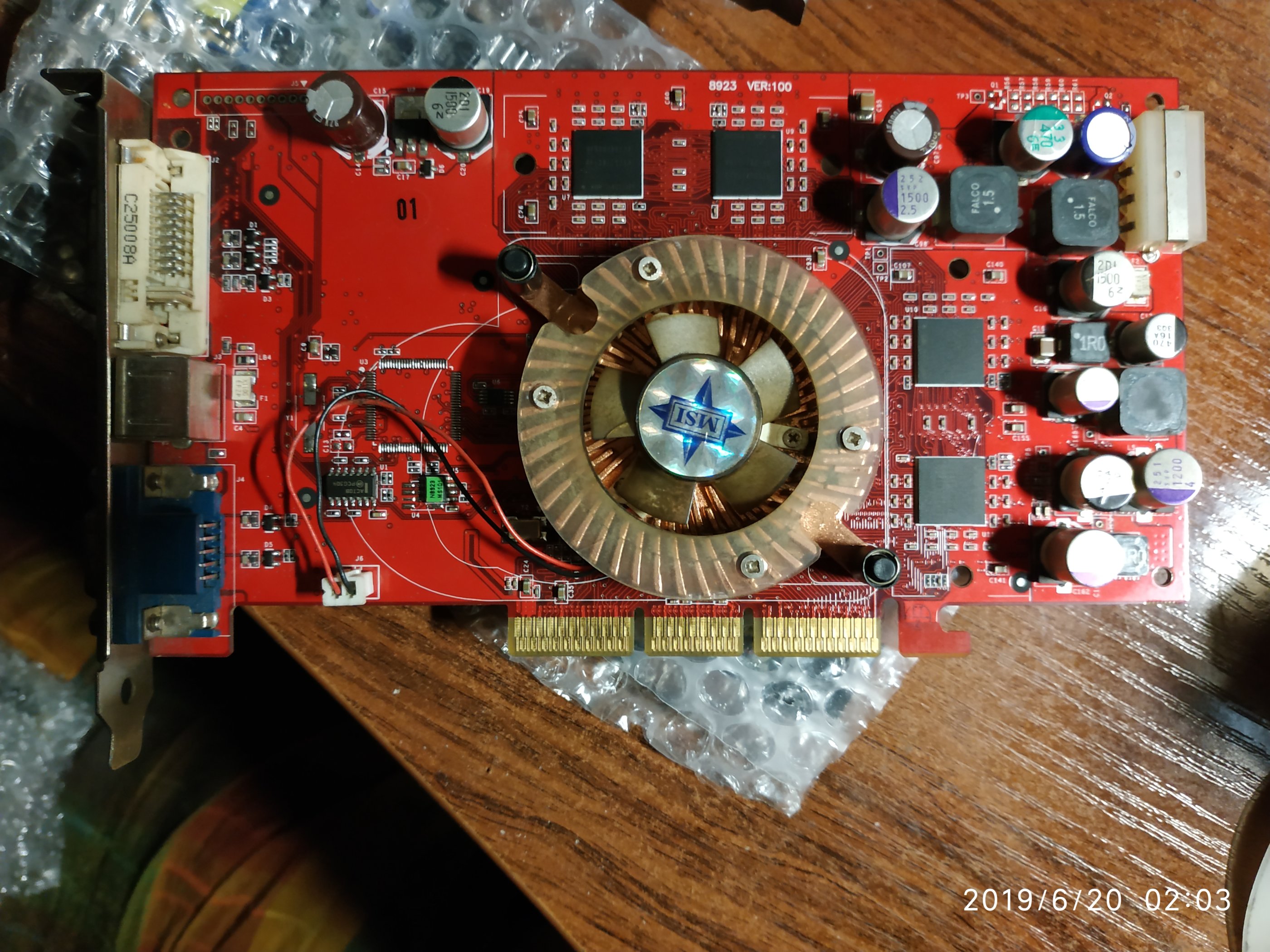

nVidia GeForce FX5200 Ultra (MSI MS8923)

Снова FX, только младший. Но Ультра - с питаловом. Такая штука гораздо реже попадается нежели обычный 5200.

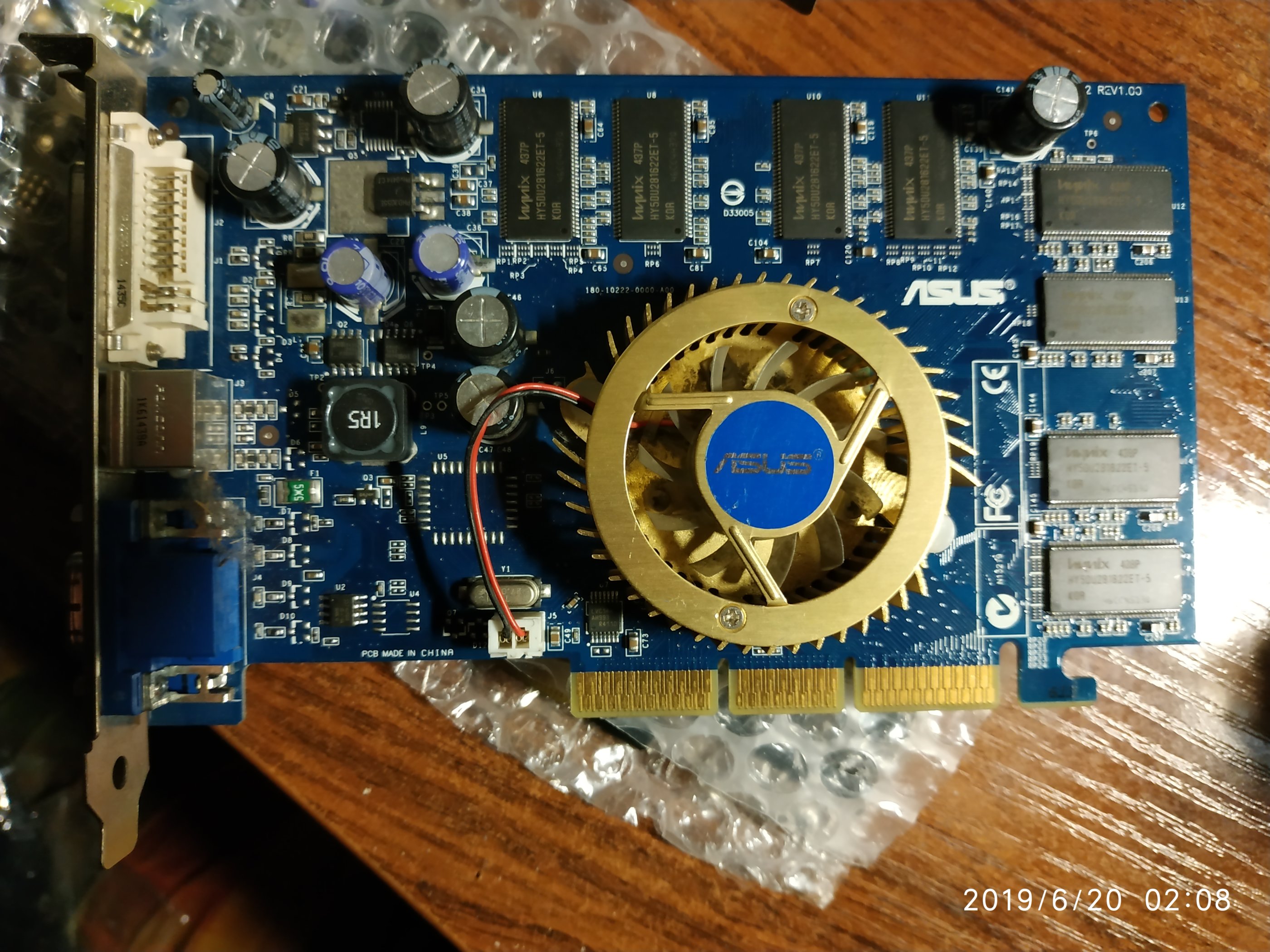

nVidia GeForce FX5700LE (ASUS V9570GE/TD)

Wombo-Combo-Triple-Combo от GeForce FX!
Взял чисто из-за того, что это какая-то дичь. "Порезанный" FX5700, однако памяти аж 256 мегабайт. И да, тема АСУСей с "Гейминг Эдишн" - вспоминаю еще GeForce 6200 и 6600 подобные. На досуге поищу на Авитке, это не супер-раритет должен быть.

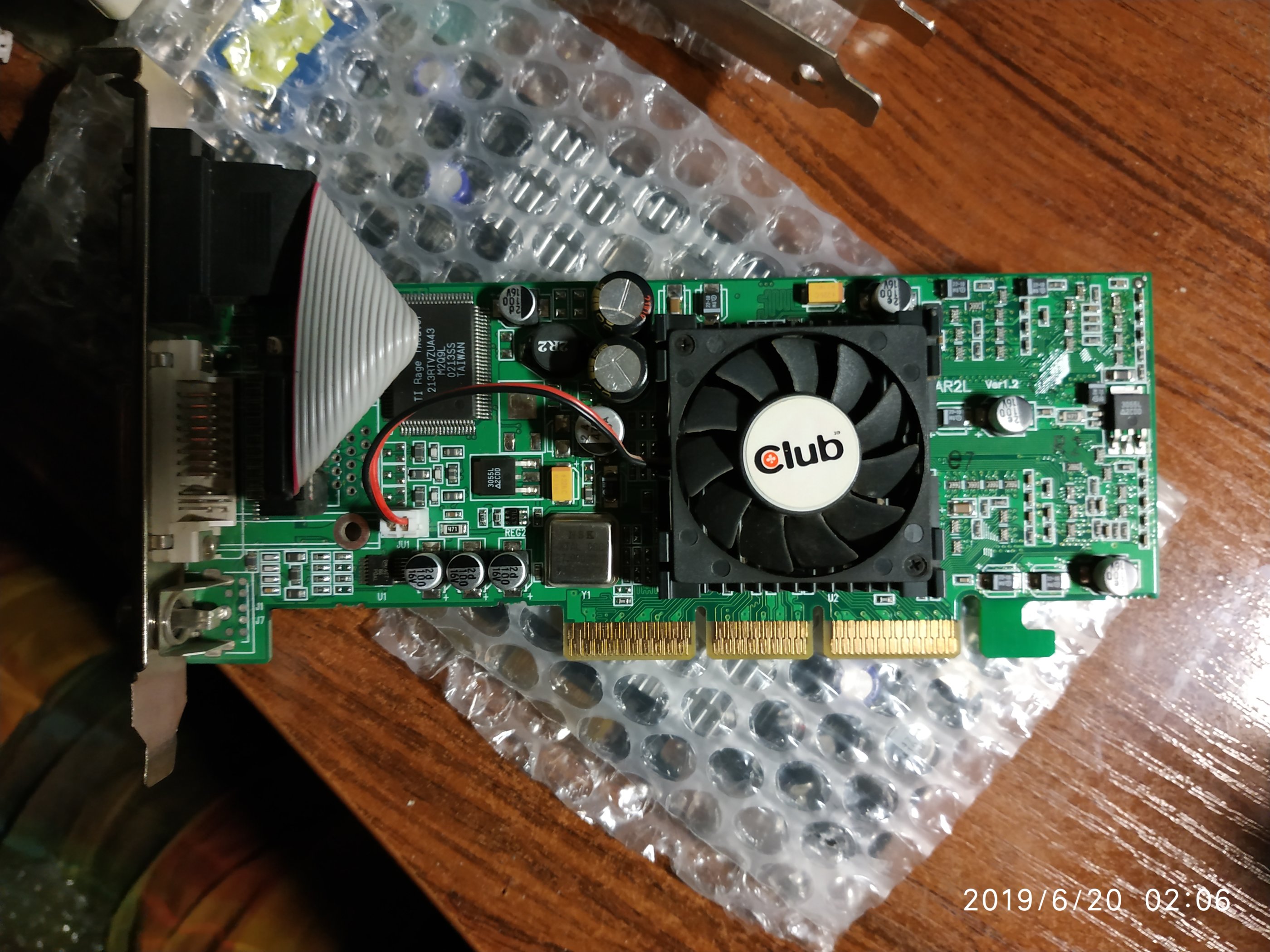

ATi Radeon 9100 (Club3D AR2L)

Низкопрофильная милота - и да, вся память распаяна сзади. В общем удобная вещь для "ультра-компактных" билдов на каком-нибудь 462 или 370.

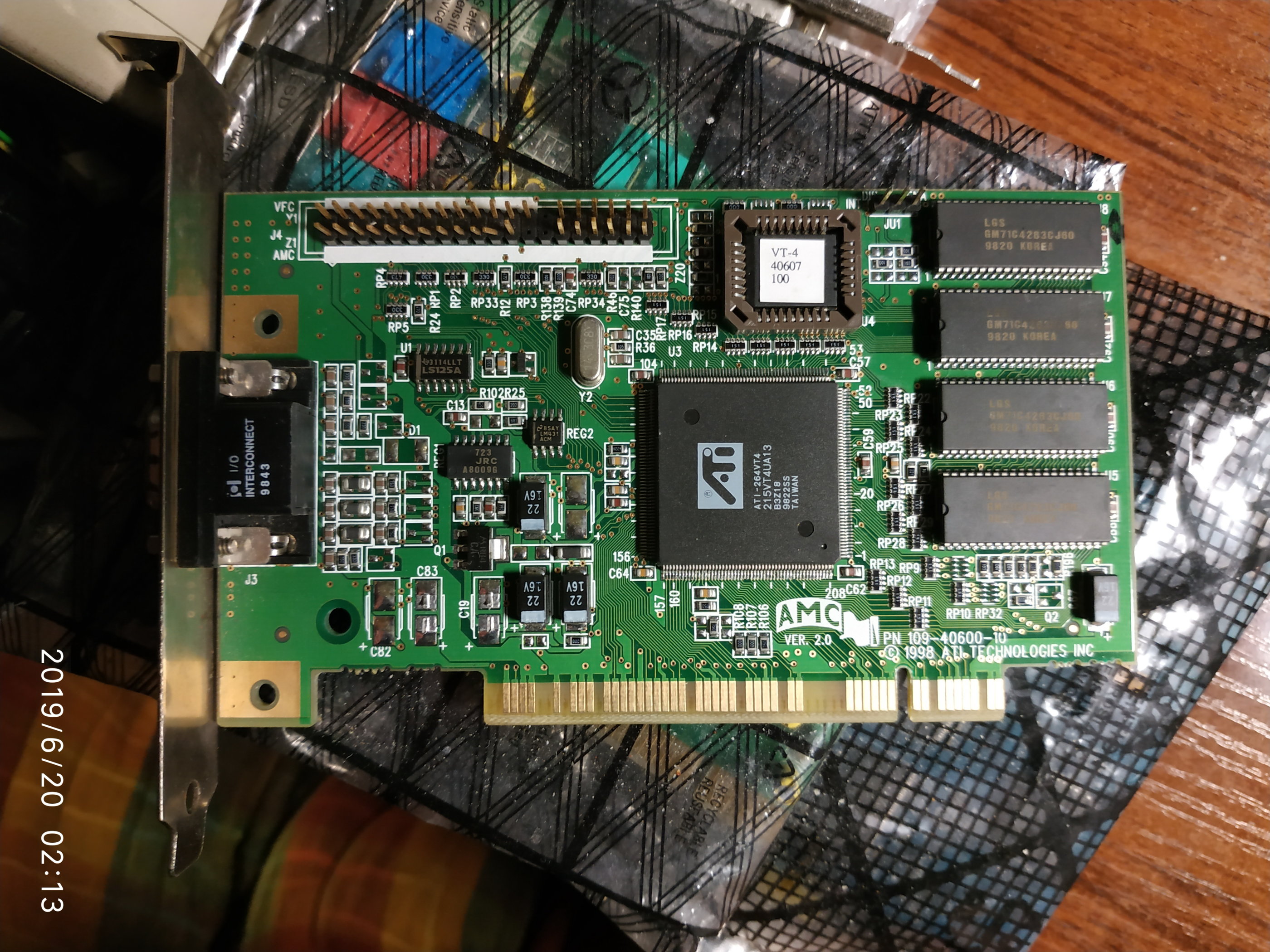

ATi Mach64 VT4 (ATi Video Xpression+)

Насколько понимаю (и помню) - последний представитель 2D-семейства VT от ATi.

И теперь звук.

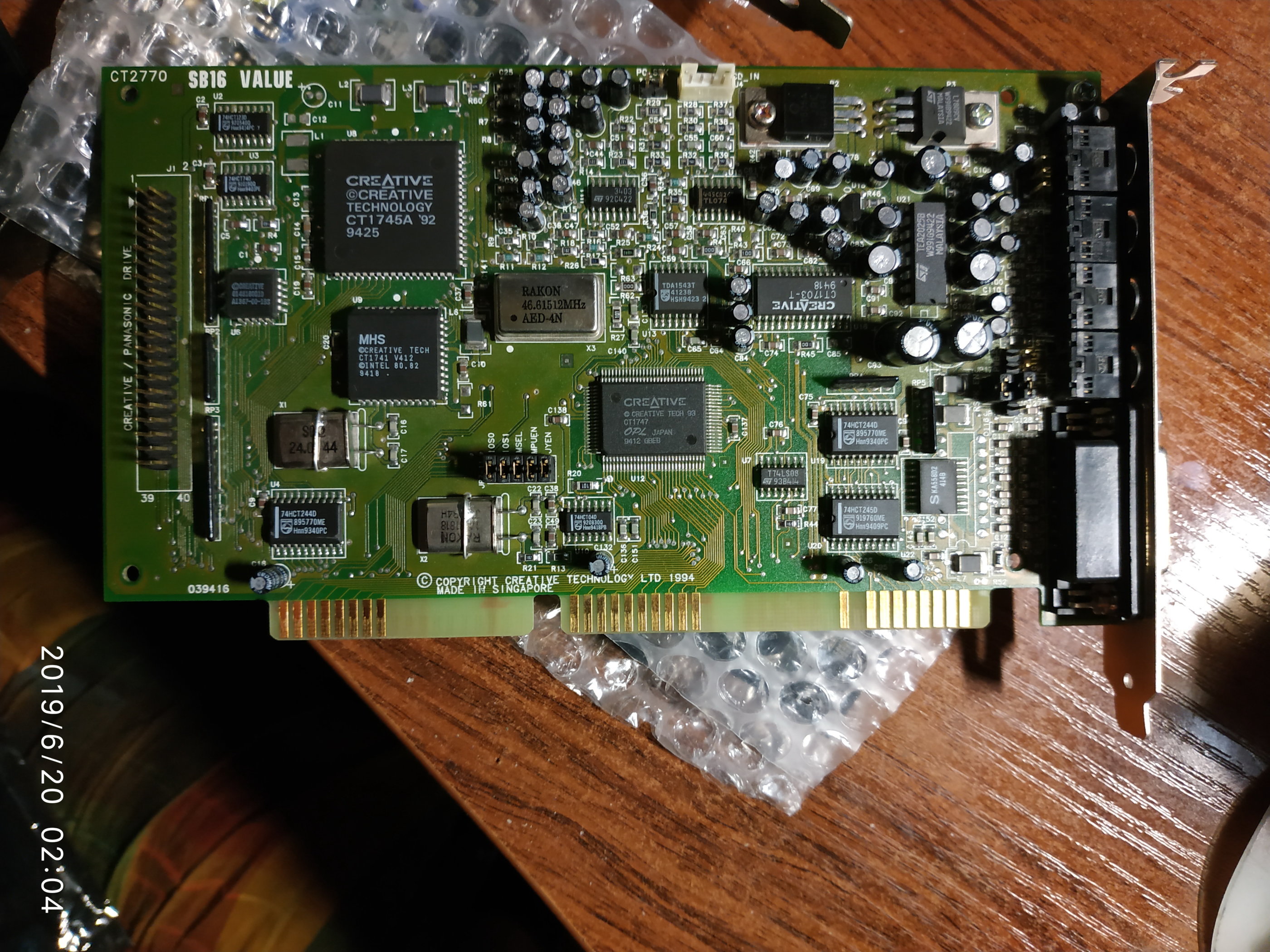

Creative Sound Blaster 16 Value CT2770

Данной версии SB16 у меня не было. Компактно, но всё на месте, OPL3 тоже. Полезная вещь.

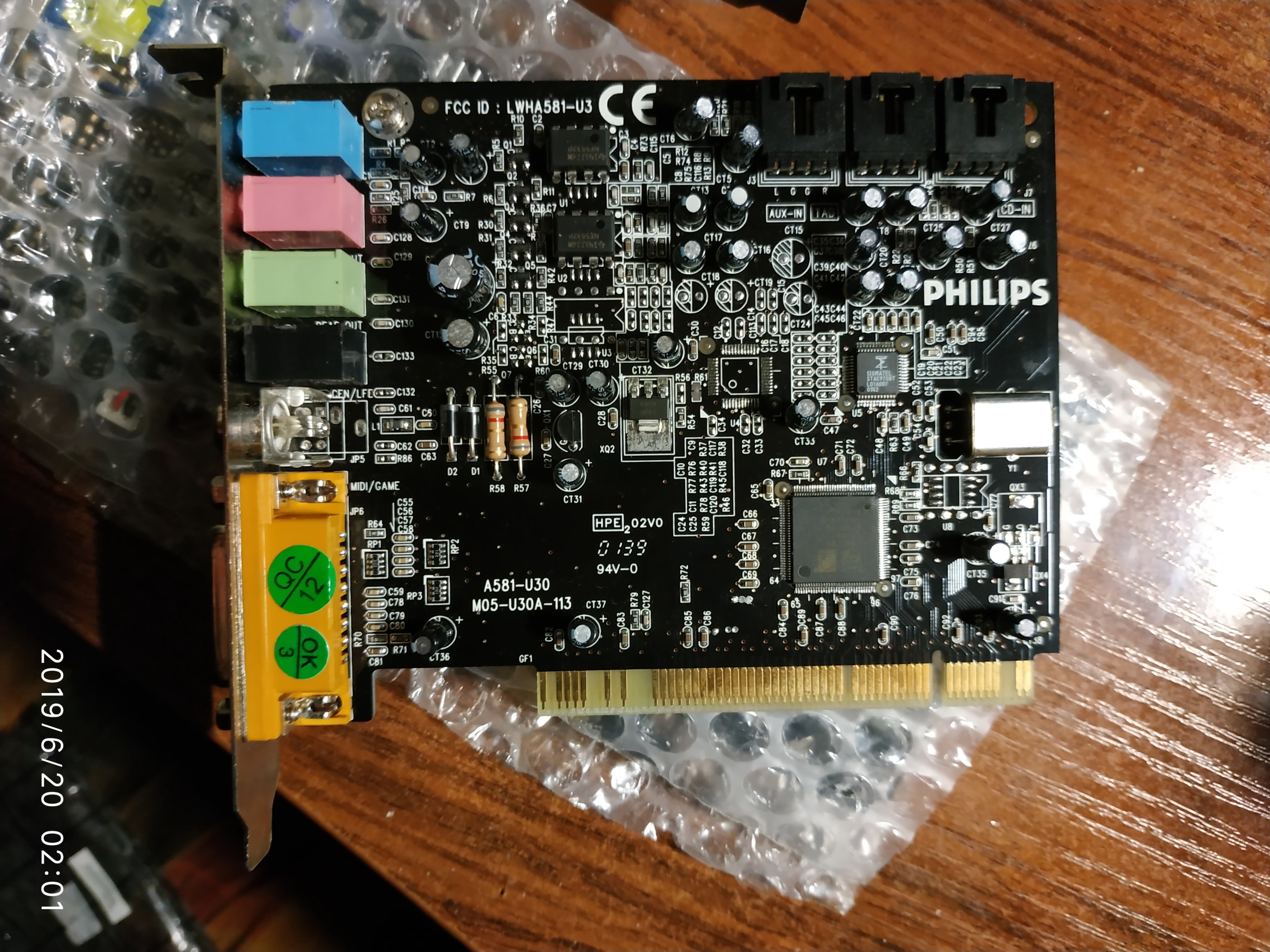

Philips Rhythmic Edge PSC705

Вообще странная махина - я знаю что Филипсы собаку съели на звуке, но звуковушки от них мне до сих пор не попадались. Конечно я толком через свои старые колонки не особо оценил PCM-качество (звук есть - и отлично), но может быть тут есть интересные тузы в рукаве... Буду изучать.

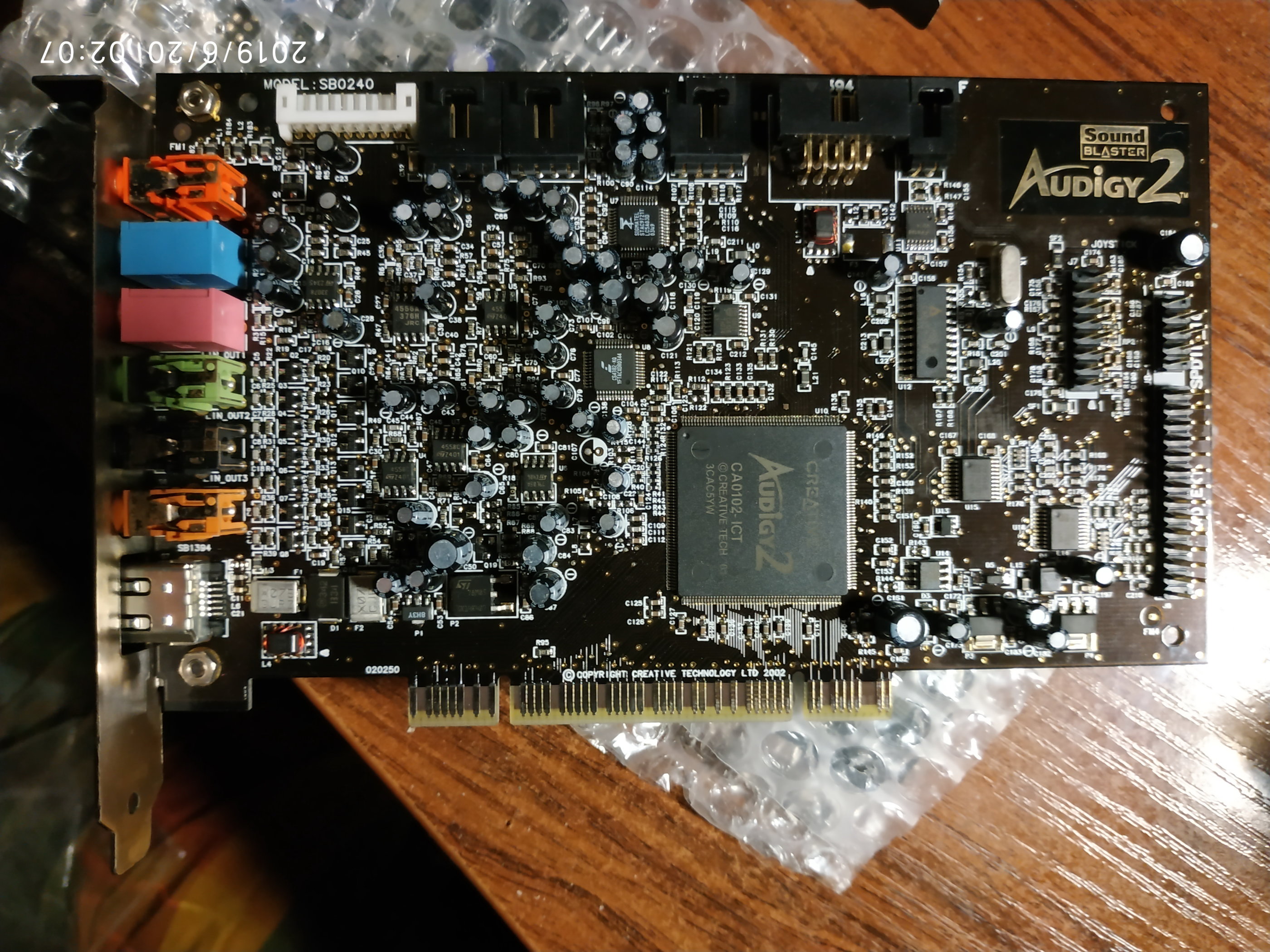

Creative Sound Blaster Audigy 2 SB0240

Аудиги как Аудиги, так же полезная вещь в Win98-XP билдах. Да и даже можно воткнуть в современный ПК при желании.

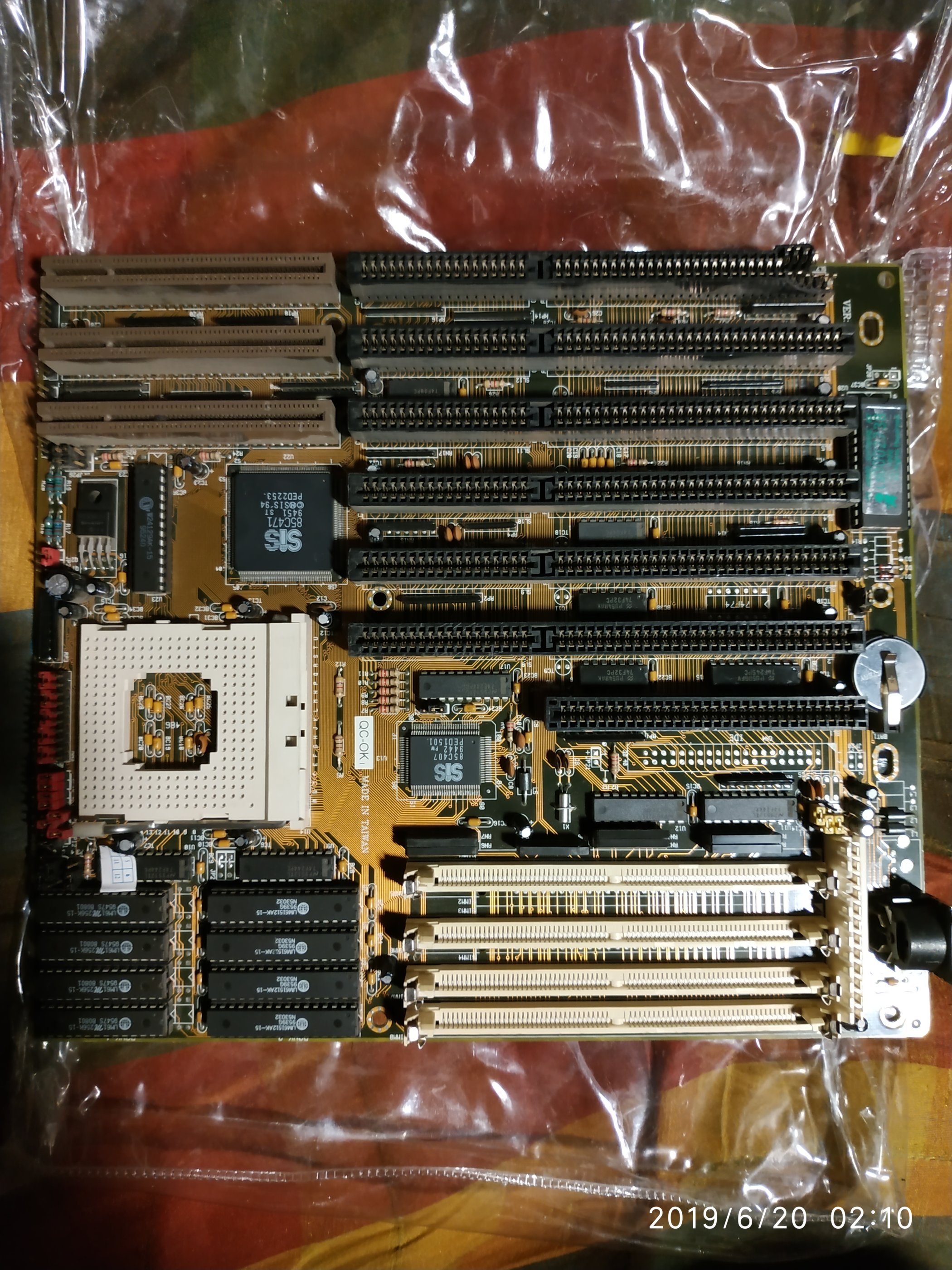

Неизвестная материнка на Сокет 3

Долго лазил по TH99 - ничего не нашел, видать лыжи всё-таки не едут.
Зато CR2032 есть, что хорошо.

В общем - ничего сверхъестественного.



Ничего себе "кое-что")) Я вон вообще подсел и проникся S3 и ничего Да еще и с ebay! Планирую большое тестирование Vision, Virge и Trio. Ускорители опостылели..)) Если быть точным, все они уже давно протестированы, графики составлены, и в этом я свое любопытство удовлетворил.

p.s. да, и фотосессию S3 тоже сделаю!



Оно на 8 мониторов?



Не хватает гребенки WT.

На четыре цифровых или на четыре аналоговых. Все вместе, вроде, нельзя.



О, кстати да.
Но у меня wavetable-дочек нету, так что я тут ничего не теряю.



Странно, 450-е вроде ж двухголовые. Хотя, я не разбирался, как именно они двухголовятся...



Одно дело делить, другое - обрабатывать. Или я не прав?



Каждый чип имеет 2 рамдака и по идее может выдавать 2 независимые аналоговые картинки. Что он там при этом на них будет рисовать - дело десятое.



@Колючий, во-первых, рамдаки там не равноценные. Во-вторых, чисто технически чтобы вывести сигнал для восьми аналоговых мониторов нужна вторая планка с портами, что превратит карту в двухслотовую и сведет на нет смысл ее PCI-исполнения. Ну и неизвестно, как количество цифровых выходов влияет на количество аналоговых. Может (я почти уверен) при разводке платы нельзя одновременно забрать и цифровой и аналоговый сигналы с чипа. Поэтому ради поддержки четырех цифровых выходов пришлось пожертвовать четырьмя аналоговыми.



У меня есть такой вместе со шнурками.



Если не ошибаюсь, эта четырехголовая хрень довольно поздняя и работает только начиная с XP.



Ладно, разбавим настоящим эксклюзивом. Я тоже могу много чего своего показать, но почти всё это будет по большому счёту набившая оскомину попса (ну кроме немногих редких и/или интересных вещей). Так что выкладываю фото только одного девайса, но зато он стоит целой тонны всяких там AWE32 с TRUE OPL.

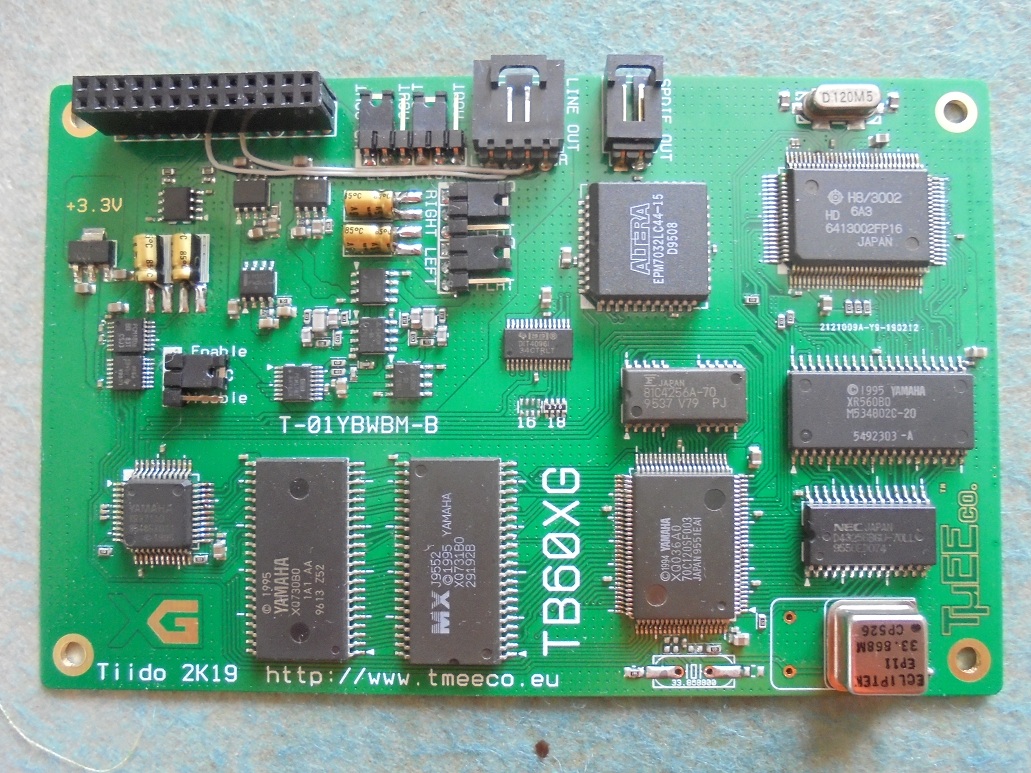

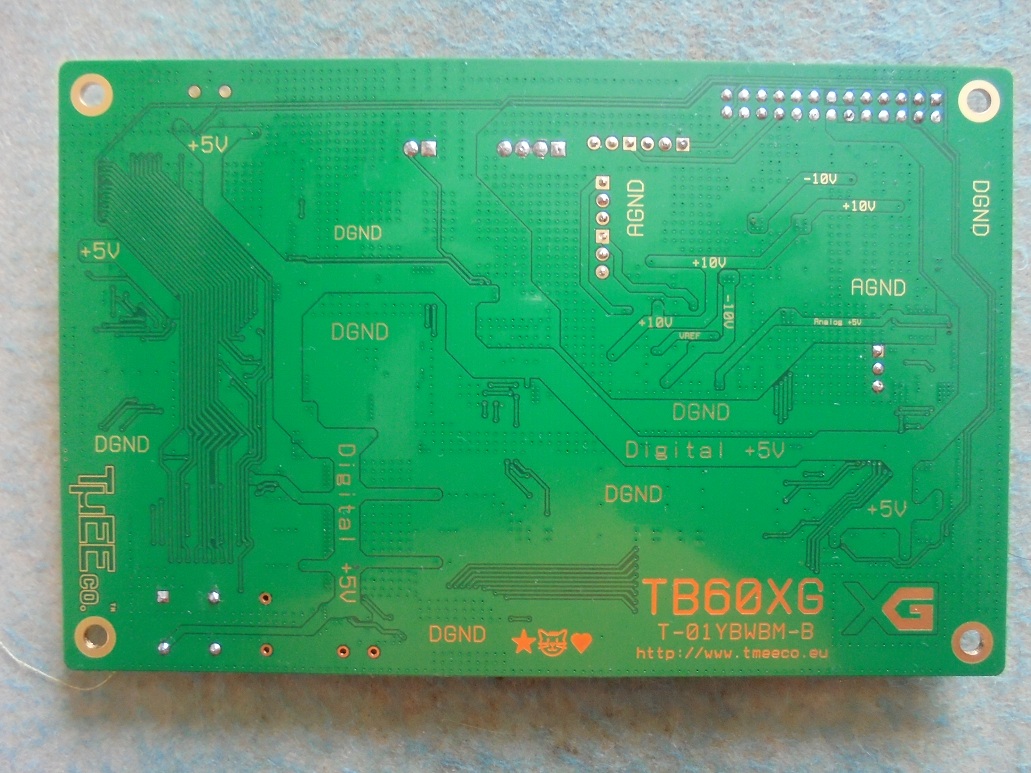

Недавно приобрёл это у автора. "Дочка" Yamaha TB60XG T-01YBWBM-B разработки 2019 года, автор эстонец Tiido Priimägi. [Тот самый, который сделал в своё время аппаратно-программный DMA мод плате Portwell RUBY-9719VG2AR, возглавляющей список самых быстрых плат с ISA+DMA шиной в теме Hard - Франкенштейны.] Донорами для TB60XG являются платы DB60XG/XR385, из которых выкинута вся родная аналоговая часть и заменена на улучшенную, а также добавлен цифровой выход на основе трансмиттера DIT4096. Весь выходной звуковой тракт переделан из 16-битного в 18-битный (и аналог, и цифра).
Фото:

Шедевр! Качество исполнения на высоте, и разводка PCB толковая. Руки у него золотые, и голова тоже.



Нужно очень любить ямаху, чтобы такие штуки делать =)



А разве Ямаха не достойна такой любви? Я, конечно, GM+XG имею в виду, а не FM.

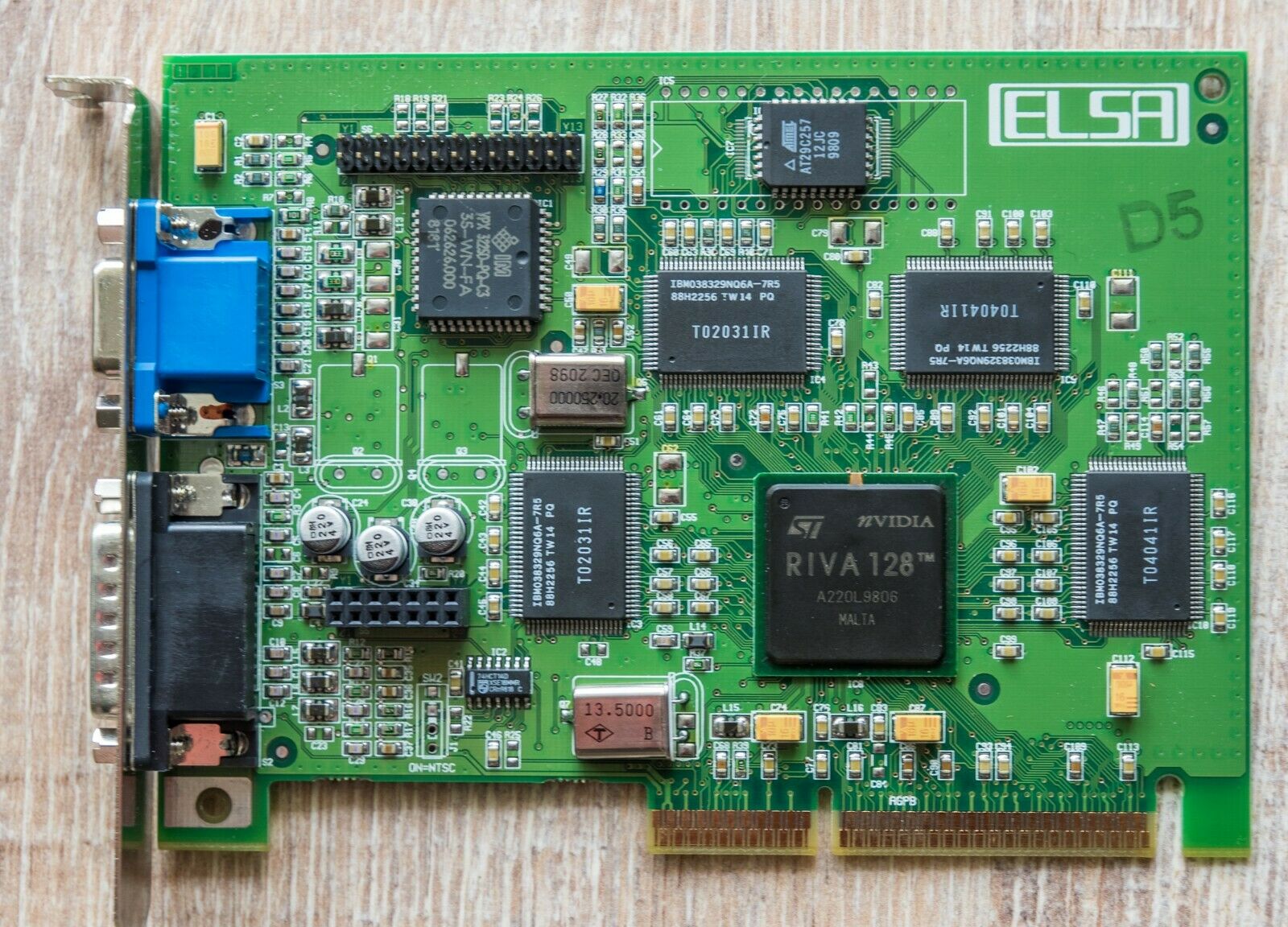

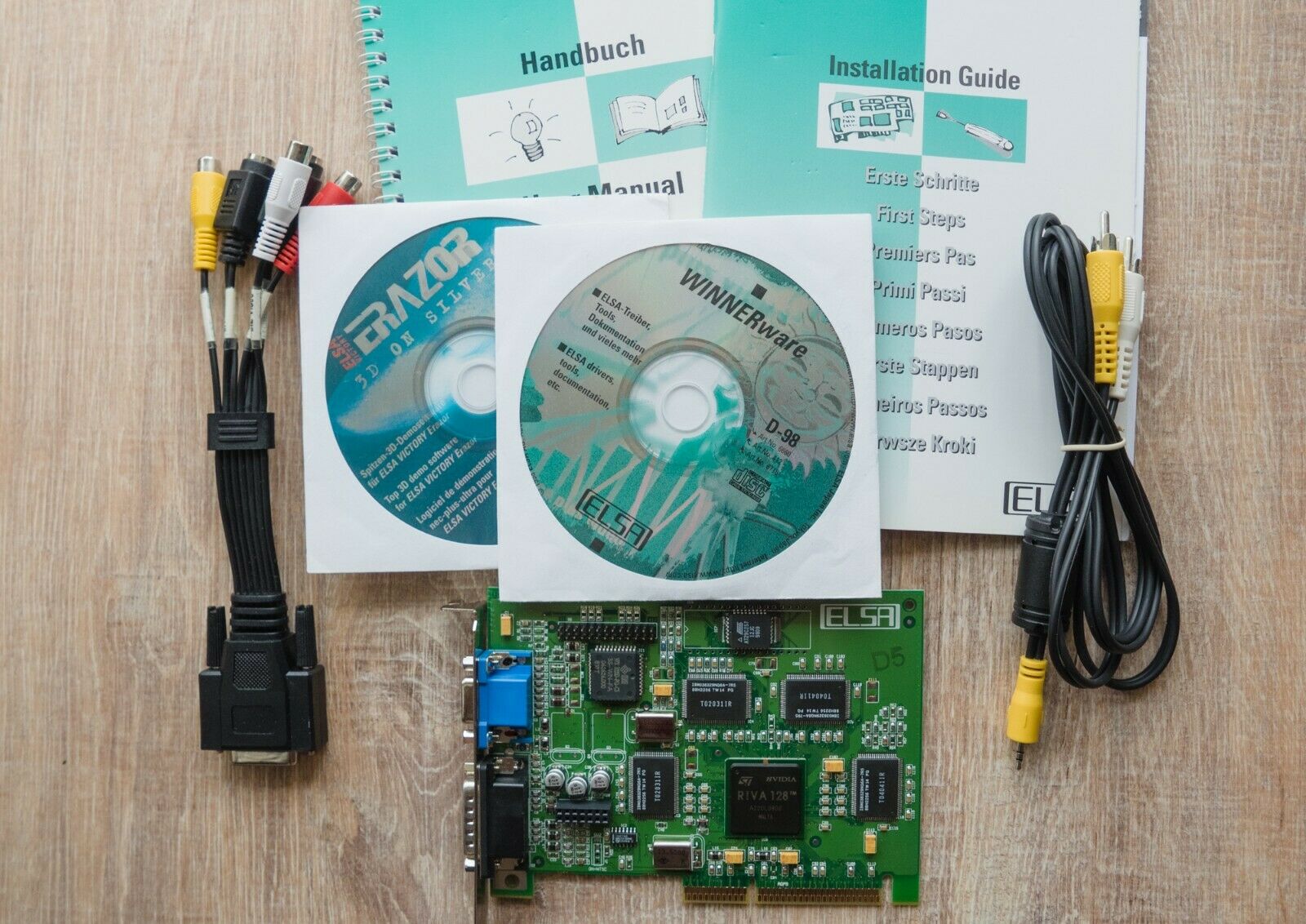

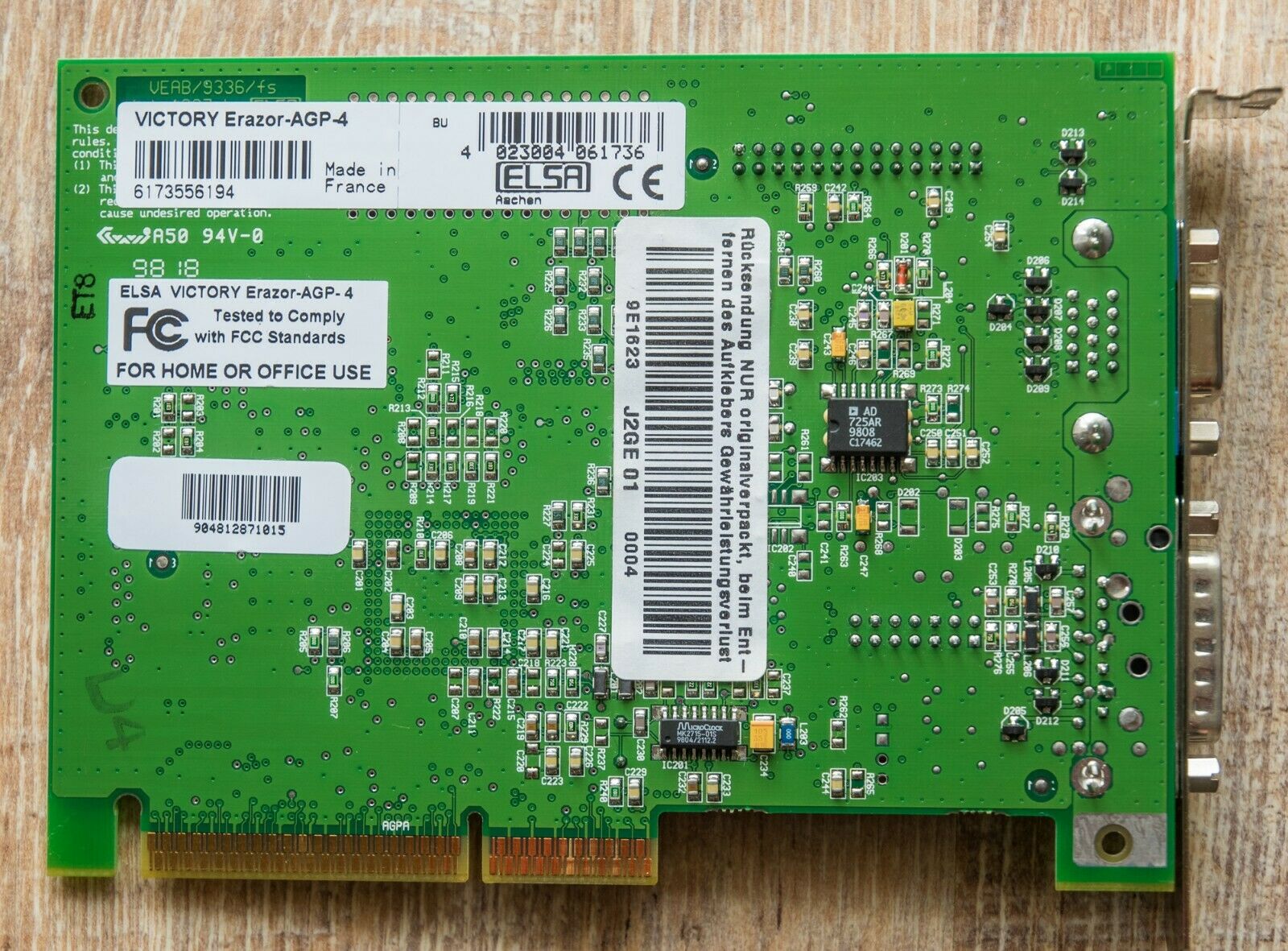

Моя покупка на ebay Verite V2200 оказалась неудачной, карта, несмотря на старт в POST (через раз), под Windows работать не способна. Новое приобретение (надеюсь, на этот раз, без приключений), очередная ELSA. Увы, не дешево, но, подъемно.

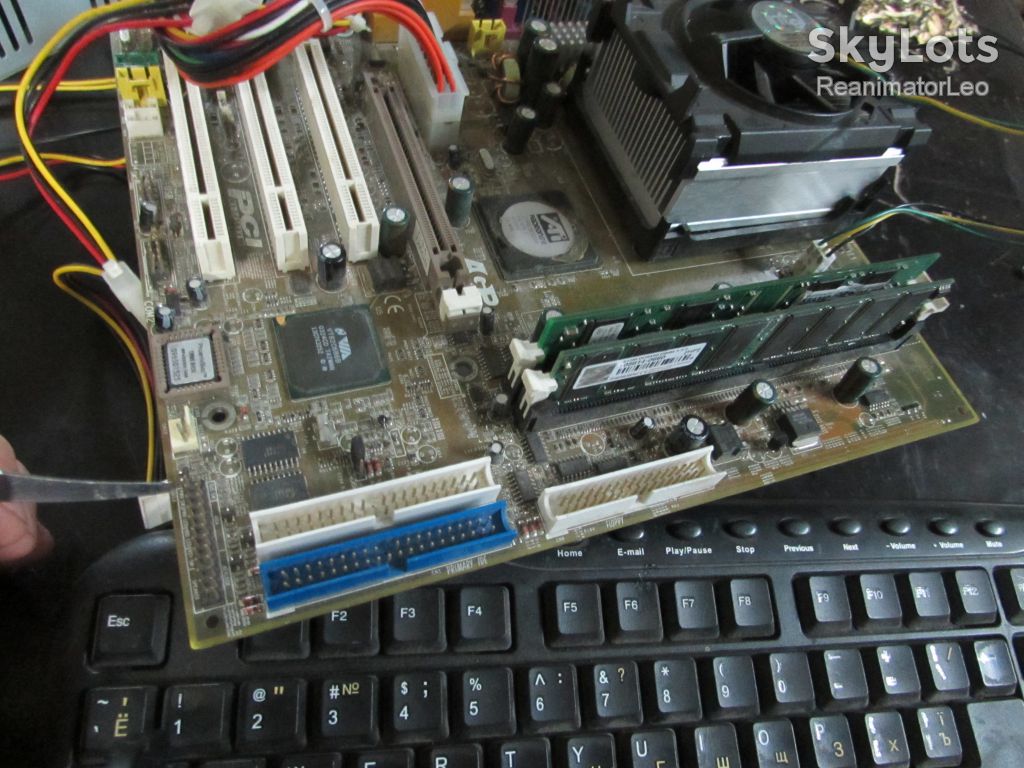

На барахолке попалось. Интересный уродец, я и не знал, что такое чудо было, север АТИ, юг ВИА.
Это ПисинПартнер, A4MS4-292 / 2K030106
http://support.pcpartner.com/support/man/ati/p292.pdf
