Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Видать что-то наспех собранное как ответ первому nForce.



У меня есть очень похожая плата, только там север VIA и видео встроенное S3. Тоже без отдельной вилки питания CPU.

https://image.ibb.co/cAZ2yw/MB.jpg



Это времена nForce 2/3/4, ЕМНИП. И не наспех, скорее без заморачивания с южным мостом, от которого производительность в тот момент уже не зависела. Зацепили по PCI виашный мост, который в тот момент относительно безглючно умел все актуальные интерфейсы, да дело с концом.



Да, но не по PCI. Времена PCI между северником и южником закончились после 440bx/Apollo.



Времена то закончились, но что-то всякие V-Link подозрительно похожи на 66МГц PCI...
Да и A-Link у ATI чипсета на фото выше вдруг оказался совместим с PCI южником VIA 686B.



Lolwut?
Там AGP 4x, DDR266 и 533мгц шина проца, да еще и на устаревшем VT686B южнике. Это максимум 2002 год.

Это именно что наспех, ибо южник взяли старый, от набора из KT133 и 694T. Потом ATi удосужились сделать свой собственный.

USB 2.0 нет, Firewire нет, нет встроенной сети.



FireWire не нужен, сеть ладно, но отсутствие USB 2.0 это приговор.



Firewire всегда шел отдельным чипом, не припомню, чтобы где-то он был интегрирован в чипсет. Может, разве что в старых маках, Эппл долго выдвигал его в качестве альтернативы USB, но я с этим железом дела не имел.
Ну а отсутствие USB2.0 и встроенной сети на бывшем в ходу примерно в то же время 845 чипсете со старым южником ICH2 никого не напрягало, быстрых емких накопителей тогда было мало. Вы вспомните платы тех времен, они все шли с одной универсальной заглушкой, 2хPS/2, 2xUSB, 2xCOM, LPT, GAME, 3xAudio. Никакой сети. USB2.0, кстати, некоторые добавляли отдельным чипом. У меня была когда-то платка на VIA под 478 с двумя парами слотов под разную память, причем какого-то дешманского производителя, вроде ECS, там было два дополнительных порта USB, реализованных посредством отдельного чипа USB 2.0



Читаю вас и решил вспомнить пользовался я ли когда нибудь Fireware (IEEE 1394). И вы знаете что я отметил для себя, ни разу ни на одном ПК или ноуте с 2003 года ( первый комп собрал ) я не использовал данный девайс. Просто так, интересу ради заметил.



PC-раритет: испанский пистолет системы Gun-Stick.




Работает от четырёх батареек типа "АА" и подключается к параллельному порту ПК.
Увы, проверить его в бою пока не получается: с VGA-жидкокристаллическим монитором он ожидаемо не работает. И не факт что заработает с VGA на электронно-лучевой трубке, а не только с CGA/EGA-монитором, как его французский коллега West Phaser.



Я пользовался один раз. Для видеокамеры, естественно.
А так штука хорошая была. Жаль, не взлетела.



Основными пользователями как раз и были обладатели miniDV камер. Я еще помню, как барыги в магазинах аудио-видео продавали PCI контроллеры 1394 по конским ценам, хотя им красная цена была 10 баксов со шнурком в комплекте.
У меня есть внешняя коробка под IDE винт с двумя интерфейсами (1394 и USB2.0), 1394 на практике чуть быстрее. Причем там было этих разъема два, что позволяло подключать несколько устройств каскадом.
А еще с помощью кабеля FireWire можно соединить компьютеры в сеть 400МБит.



@radical1010

В nForce 2 MCP-T например.

Cтандарт учитывает возможность установки LAN над USB портами:



Как ни странно, заработал при прицеливании на ЭЛТ-телевизор
Естественно, игра при этом успешно шла на другом экране, ЖКД.

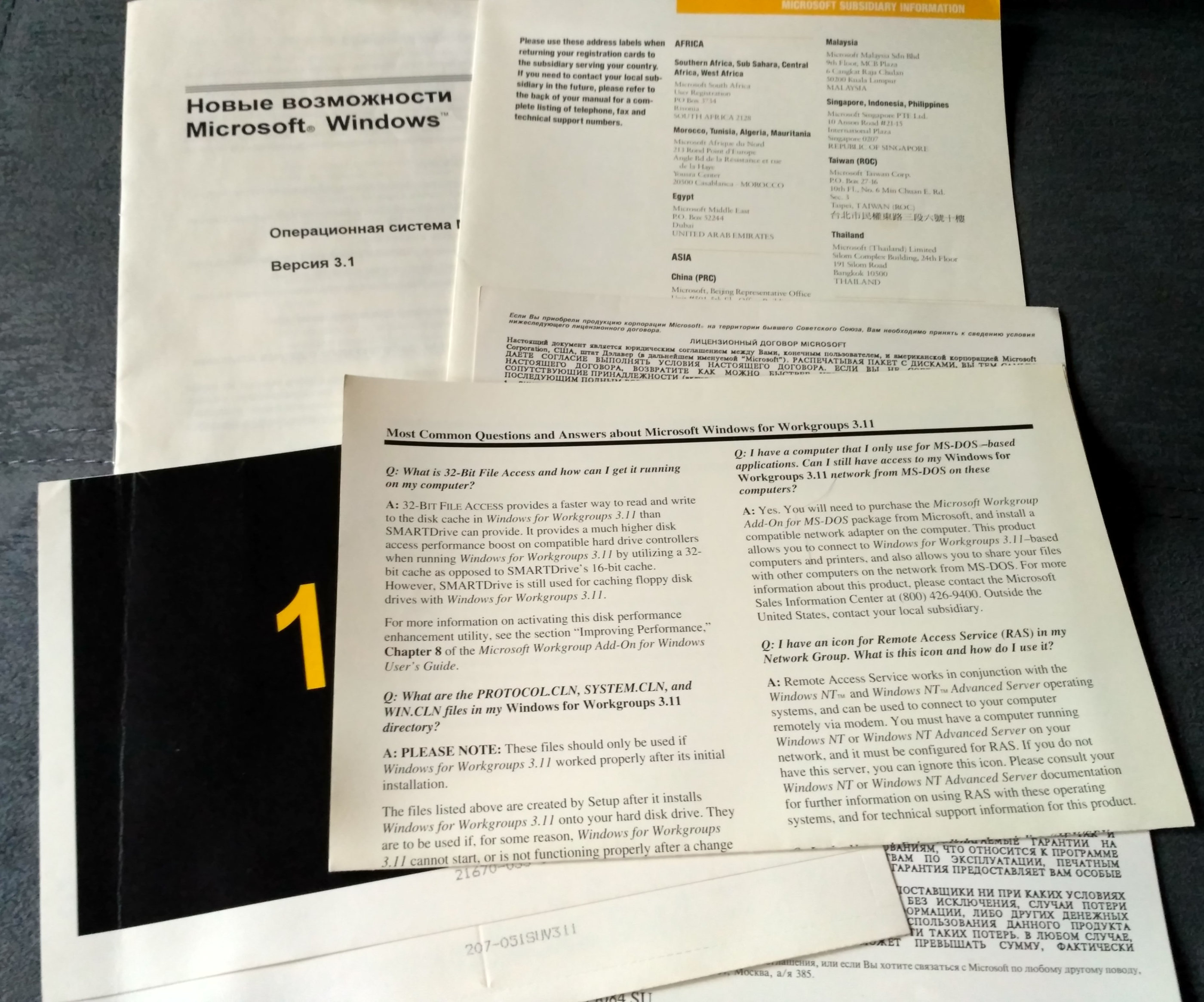

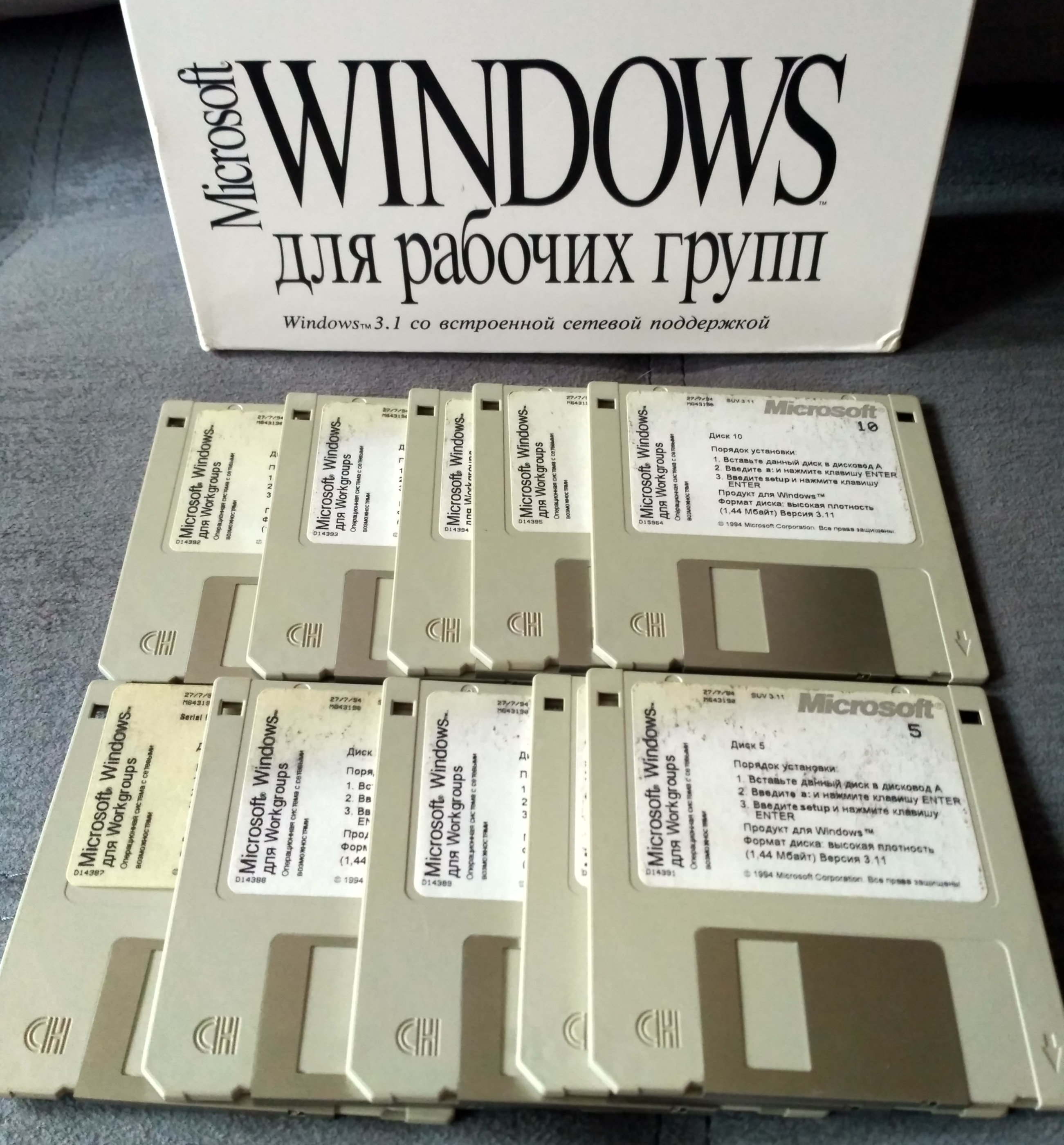

Windows для Рабочих групп 3.11

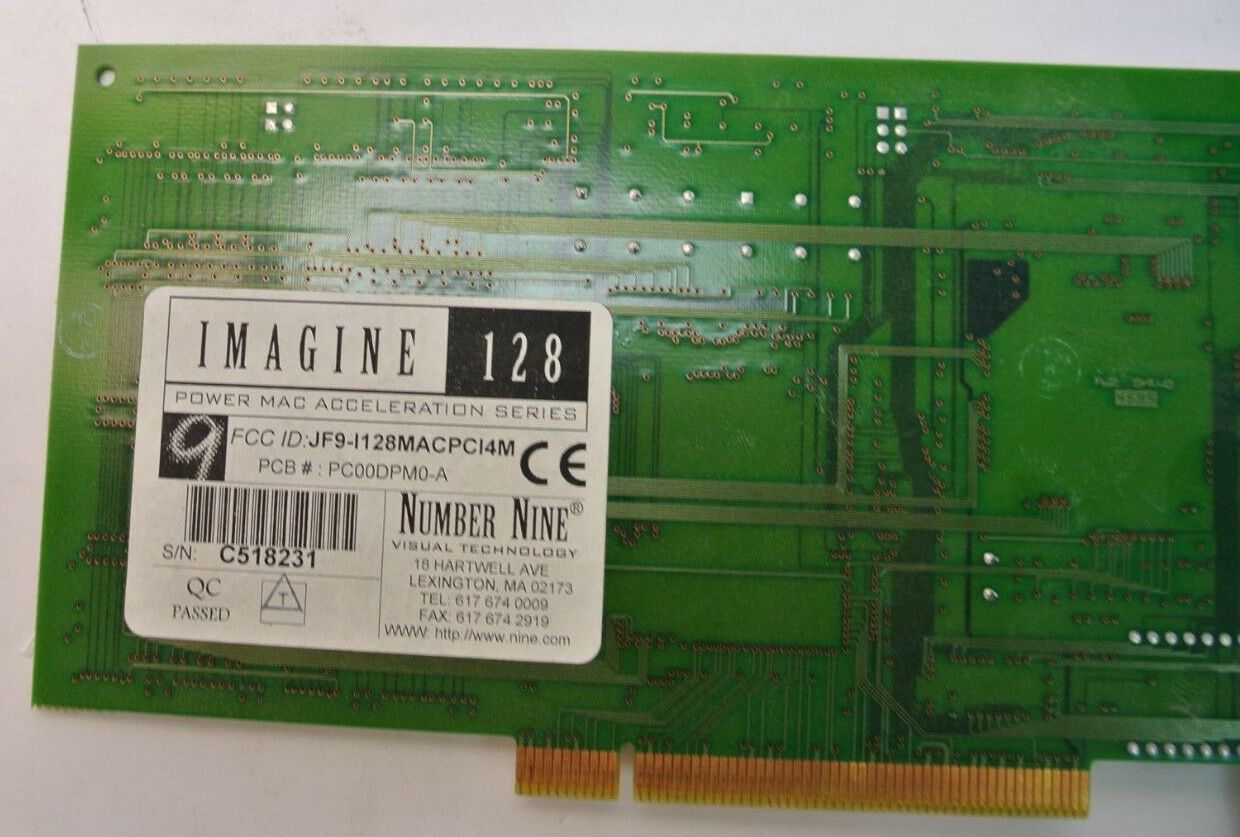

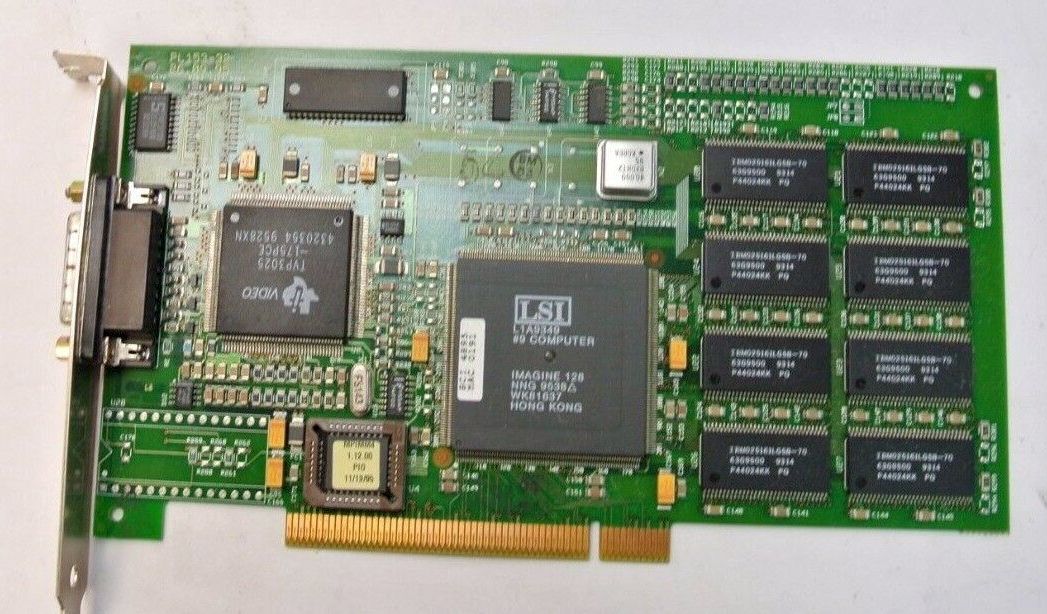

#9 Imagine-128. Первая карта с 128-битной архитектурой (версия под mac). Чип просто гигантский. Не нашел пока информации, каким образом может быть задействована та часть памяти (EDO), что на аналогичных картах курируется чипом CS-5422 для работы с DOS.



Приобрёл себе аж третью (!) карту MPEG-декодирования REALmagic

Ибо с первой (XCard) ни одна игра не работает (что ничуть не удивительно, ибо это новомодная шина PCI - для неё драйверов под DOS и Windows 3.1 нет). Но и вторая (Ultra II / NetStream 1), увы, разочаровала: из шести известных науке (на данный момент) ReelMagic-игр с ней без проблем работали лишь две или три (ибо у "The Horde" проблемы не с MPEG-картой, а со звуковой: ей нужен настоящий Sound Blaster™, которого у меня никогда не было, нет и не предвидится).

С третьей (Maxima) - пропали критические баги ещё у двух игр! А что самое приятное - карта заработала и на моём другом старом ПК, 386SX (а не только на Pentium®), где с предыдущей всё зависало при загрузке драйвера.
Шестая игра, "Entity", пока нигде не работает. Но с ней всё очень странно...

Впрочем, самое малоприятное не это, а то, что самая лучшая игра для ReelMagic, "Return to Zork", глючит при использовании метода cable pass-through в "новых" картах, пришедшего на смену методу Feature Connector в старых. При наложении Overlay часть цветов (какой-то оттенок серо-чёрного?) не отображается, делается прозрачным. Увы, эти ранние ReelMagic-карты на порядок более редкие и дорогие.

P.S. Между прочим, на REALmagic Maxima есть разъём CD Audio.
К счастью, с распиновкой Но зачем он там?! В качестве отдельной звуковой она вроде бы функционировать не собирается, - Windows 98 её почему-то вообще не видит и в списке устройств не перечисляет. Хотя драйвер встал нормально, игры запускаются.



"Windows 98 её почему-то вообще не видит"
Ничего не находит и при использовании мастера установки оборудования с панели управления?



Это пока не пробовал, ибо драйвер-то уже установлен.
Просто интересно, почему такое может быть?



Если карта не PnP, то так и должно быть.
